HDW3618DNPK - Hűtőszekrény HAIER - Ingyenes használati útmutató

Terméktípus	Kombinált hűtőszekrény / fagyasztó
Márka	Haier
Modell	HDW3618DNPK
Minimális szélesség	920 mm
Minimális mélység	1137 mm
Hűtőszekrény hőmérséklete	2 °C és 8 °C között (1 °C-os lépésekben állítható)
Fagyasztó hőmérséklete	-16 °C és -24 °C között (1 °C-os lépésekben állítható)
Alapértelmezett hűtőszekrény hőmérséklete	4 °C
Alapértelmezett fagyasztó hőmérséklete	-18 °C
Super hűtés funkció	Igen (gyors hűtés 2 °C-ra, max 30 óra)
Super fagyasztás funkció	Igen (gyors fagyasztás -24 °C-ra, max 50 óra)
Eco mód	Igen (automatikus hőmérsékletek 5 °C és -18 °C)
Nyaralás funkció	Igen (kikapcsolja a hűtőt, a fagyasztót üzemben tartja)
Leolvasztás	Automatikus (nincs szükség manuális beavatkozásra)
Kezelőpanel	Érintőképernyős Be/Ki, Wi-Fi, Mód, TEMP gombokkal
Kapcsolódás	Wi-Fi 2,4 GHz (hOn alkalmazás)
Ajtó nyitásirányának megfordíthatósága	Igen (szükséges szerszám: elektromos csavarhúzó)
HCS szűrő	Igen (páratartalom szabályozás)
Demo mód	Igen (gombkombinációval elérhető)
Hibakódok	Kommunikációs hiba, ventilátor hiba

Gyakran ismételt kérdések - HDW3618DNPK HAIER

Hogyan állítsam be a hűtőszekrény vagy a fagyasztó hőmérsékletét?

Nyomja meg a TEMP gombot 5 másodpercig a rekesz (hűtőszekrény vagy fagyasztó) kiválasztásához, majd gyorsan nyomja meg a TEMP gombot a hőmérséklet módosításához. 5 másodperc után a beállítás érvényesül. Az alapértelmezett hőmérséklet a hűtőszekrény esetében 4 °C, a fagyasztó esetében -18 °C.

Hogyan aktiváljam a Super hűtés funkciót?

Tartsa lenyomva a TEMP gombot a hűtőszekrény rekesz kiválasztásához, majd gyorsan nyomja meg a TEMP gombot, amíg a Super hűtés ikon ki nem gyullad. Aktiválhatja az alkalmazáson keresztül is. Ez a funkció maximum 30 órán át tart.

Hogyan aktiváljam a Super fagyasztás funkciót?

Tartsa lenyomva a TEMP gombot a fagyasztó rekesz kiválasztásához, majd gyorsan nyomja meg a TEMP gombot, amíg a Super fagyasztás ikon ki nem gyullad. Aktiválhatja az alkalmazáson keresztül is. Ez a funkció maximum 50 órán át tart.

Hogyan használjam az Eco módot?

Nyomja meg a Mód gombot, amíg az Eco ikon ki nem gyullad. A hűtőszekrény 5 °C-ra, a fagyasztó -18 °C-ra áll be. A kilépéshez nyomja meg újra a Mód gombot, vagy válasszon másik funkciót.

Hogyan aktiváljam a Nyaralás funkciót?

Nyomja meg a Mód gombot, amíg a Nyaralás ikon ki nem gyullad. A hűtőszekrény kikapcsol, míg a fagyasztó tovább működik. A kilépéshez nyomja meg a Mód gombot, vagy válasszon másik funkciót.

Hogyan csatlakoztassam a hOn alkalmazást a hűtőszekrényhez?

Töltse le a hOn alkalmazást, hozzon létre egy fiókot, majd kövesse a párosítási utasításokat. Amikor a hűtőszekrény konfigurációs módban van (a Wi-Fi ikon villog), indítsa el a párosítást az alkalmazásban. A Wi-Fi-nek bekapcsolva kell lennie.

Mi a teendő, ha a Wi-Fi ikon folyamatosan villog?

Ez azt jelenti, hogy a hűtőszekrény Wi-Fi konfigurációs módban van. Ha még nem csatlakoztatta az alkalmazást, kövesse a párosítási utasításokat. Ha a probléma továbbra is fennáll, állítsa vissza a Wi-Fi-t a Wi-Fi és a SET gombok 2 másodpercig történő lenyomásával.

Hogyan fordítsam meg az ajtó nyitási irányát?

Használjon elektromos csavarhúzót. Távolítsa el a felső zsanér fedelét, csavarja ki a zsanért, távolítsa el a középső és alsó zsanérokat, majd szerelje fel őket az ellenkező oldalra a fordított lépések követésével. A használati utasítás szemlélteti az eljárást.

Mi a teendő hibakód esetén?

Ha a fagyasztó LED-jei [-16°C;-18°C;-20°C;-22°C;-24°C] egymás után világítanak, az kommunikációs hibát jelez. Ha mindegyik villog, a ventilátor hibás. Mindkét esetben vegye fel a kapcsolatot a szervizzel.

Hogyan tisztítsam és karbantartsam a hűtőszekrényt?

A tisztítás előtt húzza ki a készüléket. Használjon puha ruhát szappanos vízzel. Ne használjon súrolószereket. A leolvasztás automatikus. Rendszeresen ellenőrizze az ajtótömítéseket.

HASZNÁLATI ÚTMUTATÓ HDW3618DNPK HAIER

Egyéni hömérséklet ....104

1. lépés ....107

2. lépés ....107

3. lépés ....107

Wi-Fi használata 108

AJTÓ NYITÁSÁNAK VÁLTÁSA....109

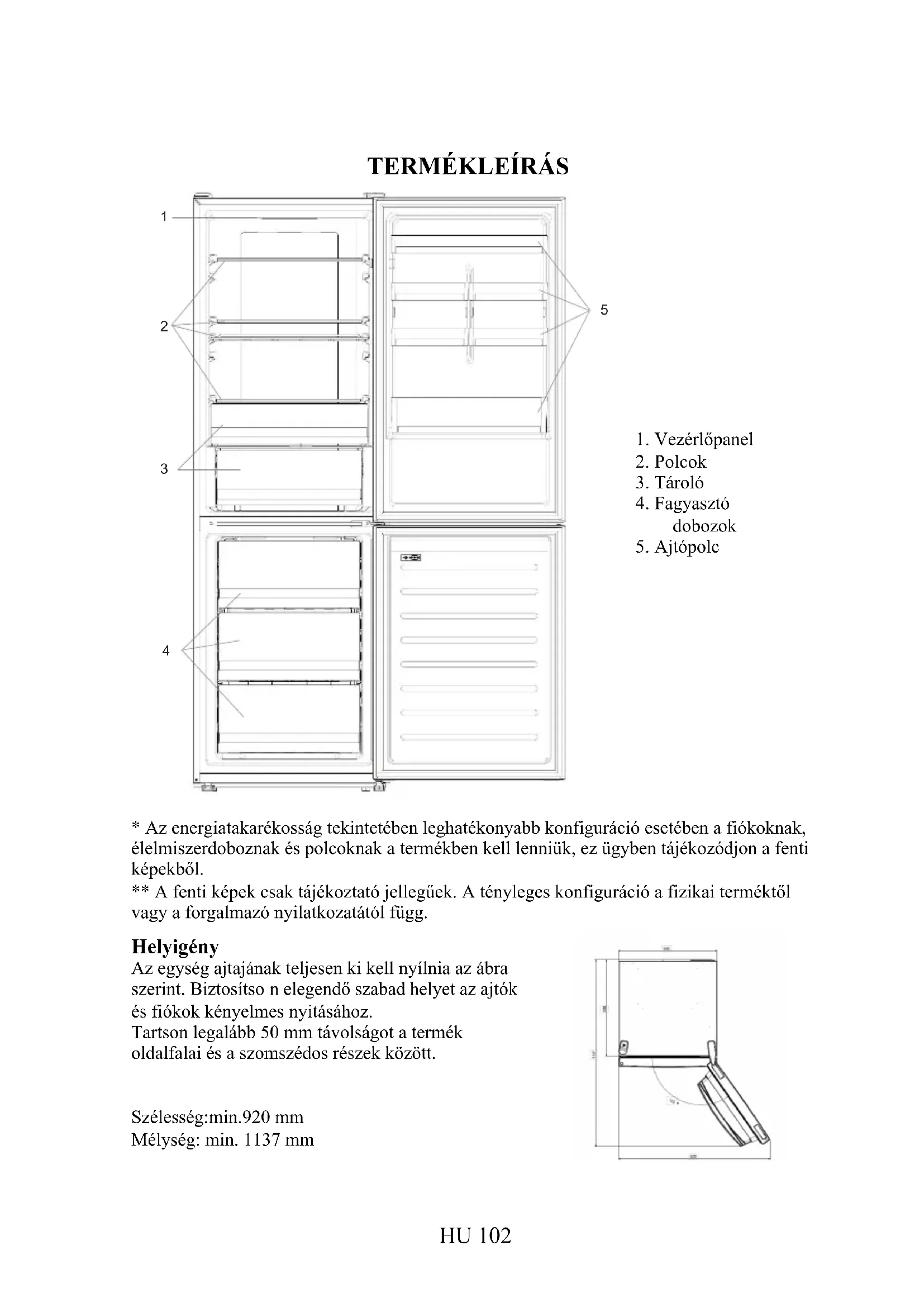

TERMÉKLEÍRÁS

1. Vezérlőpanel
2. Polcok
3. Tároló
4. Fagyasztó dobozok
5. Ajtópolc

* Az energiatakarékosság tekintetében leghatékonyabb konfiguráció esetében a fiókoknak, élelmiszerdoboznak és polcoknak a termékben kell lenniük, ez ügyben tájékozódjon a fenti képekböl.
** A fenti képek csak tájékoztató jellegűek. A tényleges konfiguráció a fizikai terméktől vagy a forgalmazó nyilatkozatától függ.

Helyigény

Az egység ajtajának teljesen ki kell nyílnia az ábra szerint. Biztosítso n elegendő szabad helyet az ajtók és fiókok kényelmes nyitásához.

Tartson legalább 50 mm távolságot a termék oldalfalai és a szomszédos részek között.

Szélesség:min.920 mm

Mélység: min. 1137 mm

A. BE/KI gomb, amely a készülék be- és kikapcsolására szolgál
B. Wi-Fi gomb, amely a Wi-Fi funkció be- és kikapcsolására szolgál
C. Mode gomb, amely a kívánt funkció kiválasztására szolgál
D. HÖM gomb, amely a hütöszekrény és fagyasztó hömérsékletének kiválasztására szolgál

a. Hütőszekrény/fagyasztó terület ikon, amely megmutatja, hogy a készülék melyik rekeszét választotta ki
b. Fagyasztó hömérsékleti szintek, amelyek visszajelzéssel szolgálnak a fagyasztó esetében kiválasztott hömérsékletről
c. Hütőszekrény hömérsékleti szintek, amelyek visszajelzéssel szolgálnak a kiválasztott hömérsékletröl
d. Egyéni hömérséklet ikon, amely megmutatja, hogy hömérsékletet az alkalmazás választotta-e ki
e. Eco mód ikon, amely visszajelzéssel szolgál ar vonatkozóan, hogy bekapcsolta-e az eco módot
f. Nyaralás funkció ikon, amely visszajelzéssel szolgál ar vonatkozóan, hogy bekapcsolta-e a nyaralás módot
g. Wi-Fi ikon, amely visszajelzéssel szolgál a Wi-működéséről és a készülék csatlakoztatott állapotáról

Használat

• Csatlakoztassa a készüléket, amely ekkor automatikusan bekapcsol. A hömérséklet gyárilag automatikusan 4 °C-ra van beállítva a hütöben és -18 °C-ra a fagyasztóban.
• A hömérséklet módosításához tartsa lenyomva 5 másodpercig a HÖM gombot, egy hangjelzés hallható ekkor, és a kiválasztott rekesz (hűtőszekrény vagy fagyasztó), illetve a megfelelő rekesz hömérséklet-jelző LED-jei bekapcsolnak 2 másodpercre, majd 2 másodpercet követően a rekesz kiválasztását megerősíti a készülék. Ha a kiválasztott rekesz ikonja világít, gyorsan nyomja meg a HÖM gombot a hömérséklet módosításához. Ahogy emelkedik a beállítás értéke, a megfelelő LED-jelzőfény bekapcsol. A HÖM gomb megnyomásakor és a hömérséklet változásakor hangjelzés hallható, 5 másodpercet követően a kiválasztást megerősíti a készülék.

Ha 30 másodpercig nem nyom meg semmilyen gombot, a hütőszekrény/fagyasztó ikon kikapcsol, míg a kiválasztott hömérsékletek LED-jei továbbra is világítanak. Amikor ismét megnyomja a HÖM gombot, a legutóbb kiválasztott rekesz (hütőszekrény vagy fagyasztó) ikonja világítani kezd.

- Áramkimaradás esetén a készülék az utolsó beállított hütési szintet állítja vissza.

- Az alapértelmezett beállítás visszaállításához tartsa lenyomva a Hőm gombot, és kattintson a BE/KI gombra 5 alkalommal (5 másodperc alatt)

- Normál üzemi körülmények között (tavasszal és összel) ajánlott a hömérsékletet 4 °C-ra állítani. Nyáron vagy magas környezeti hömérséklet esetén ajánlott a hömérsékletet 6-8 °C-ra beállítani, hogy a hütőszekrény és a fagyasztó hömérséklete megfelelő legyen, miközben csökken a hütőszekrény folyamatos üzemideje; télen alacsony környezeti hömérséklet esetén ajánlott a hömérsékletet 3-4 °C-ra állítani, hogy elkerülje a hütőszekrény gyakori beindítását/leállítását.

Egyéni hömérséklet

Az alkalmazásból beállíthat egyéni hőmérsékletet úgy a hűtőszekrényben, mint a fagyasztóban. A hőmérséklet 1 °C-os pontossággal állítható be. A hűtőszekrény esetében 2 °C és 8 °C között választhat, míg a fagyasztó esetében -16 °C és -24 °C között.

Amikor a hőmérsékletet az alkalmazás választja ki, az egyéni hőmérséklet ikon bekapcsol, miközben az összes LED jelzőfény az érintett rekesz esetében kikapcsol (vagyis ha a hűtőszekrény hőmérsékletét választja ki az alkalmazás, a 2 °C és 8 °C közötti hőmérsékleteket jelző LED-ek kapcsolnak ki. Ha a fagyasztó hőmérsékletét választja ki az alkalmazás, a 16 °C és -24 °C közötti hőmérsékleteket jelző LED-ek kapcsolnak ki.)

Ha csak egy rekesz (fagyasztó vagy hűtőszekrény) esetében állítja be az egyéni hőmérsékletet, a másik rekesz hőmérséklete nem módosul, és a kiválasztott hőmérsékletet jelző LED az adott rekesznél bekapcsolva marad. A hőmérséklet minden egyes módosításáról a készülék hangjelzéssel tájékoztat.

Super Cool funkció

Javasoljuk, hogy kapcsolja be a Super Cool funkciót, ha nagy mennyiségű élelmiszert kell tárolni (például vásárlás után). A Super Cool funkció felgyorsítja a friss élelmiszerek hütését, és megvédi a már tárolt árukat a nemkívánatos felmelegedéstől. Ha a funkció be van kapcsolva, a hütőszekrény hőmérséklete automatikusan 2 °C-ra módosul.

A Super Cool funkció használata:

• A funkció a HÖM lenyomva tartásával kapcsolható be, így kiválaszthatja a hütőszekrényt, majd gyorsan nyomja meg a HÖM gombot, amíg a Super Cool ikon be nem kapcsol, vagy a funkció bekapcsolható az alkalmazásból. A funkció bekapcsolását követően a Super Cool LED folyamatosan világít.
• A Super Cool funkcióból való kilépéshez nyomja meg a HÖM gombot, vagy kapcsolja ki azt az alkalmazásból.
• A Super Cool funkció automatikusan kikapcsol, amint a funkció bekapcsolt állapota meghaladja a 30 órát.
• Amikor a Super Cool funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szintet.

Megjegyzés: A Super Cool és a Super Freeze funkció nem használható egyszerre

A szuperfagyasztás funkció felgyorsítja a friss élelmiszerek lefagyasztását, és megvédi a már tárolt árukat a nemkívánatos felmelegedéstől. Ha nagy mennyiségű élelmiszert kell fagyasztani, ajánlott a Super Freeze funkciót 24 órával korábban bekapcsolni, mielőtt behelyezné az élelmiszert. Ha a funkció be van kapcsolva, a hőmérséklete automatikusan - 24 °C-ra módosul.

A Super Freeze funkció használata:

• A funkció a HÖM lenyomva tartásával engedélyezhető, így kiválaszthatja a fagyasztót, majd gyorsan nyomja meg a HÖM gombot, amíg a Super Freeze ikon be nem kapcsol, vagy a funkció bekapcsolható az alkalmazásból. A funkció bekapcsolását követően a Super Freeze LED folyamatosan világít.
• A Super Freeze funkcióból való kilépéshez nyomja meg a HÖM gombot, vagy kapcsolja ki azt az alkalmazásból.
• A Super Freeze funkció automatikusan kikapcsol, amint a funkció bekapcsolt állapota meghaladja az 50 órát.
• Amikor a Super Freeze funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott fagyasztási szintet.

Megjegyzés: A Super Cool és a Super Freeze funkció nem használható egyszerre

Eco mód

Az Eco mód aktiválásával optimalizálhatja a készülék teljesítményét, miközben a készülék optimális körülményeket biztosít az élelmiszer tárolásához. Az Eco mód automatikusan 5 °C-ra állítja be a hőmérsékletet a hűtőszekrényben, a fagyasztóban pedig -18 °C-ra Az Eco mód használata:

• A funkció bekapcsolható a vezérlőpultról a „Mode” gomb megnyomásával, amíg az Eco mód ikon be nem kapcsol (és egy hangjelzés megerősíti a funkció kiválasztását), vagy kiválaszthatja a funkciót az alkalmazásból. A funkció bekapcsolását követően az Eco mód ikon folyamatosan világít.
• Az Eco mód kikapcsolásához használja az alkalmazást, vagy válasszon egy másik funkciót a vezérlópultról.
• Amikor az Eco mód kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szinteket.

Nyaralás funkció

A Nyaralás funkció a készülék energiafogyasztásának csökkentésére szolgál, amikor a készüléket nem használják a megszokott módon. A funkció engedélyezését követően a LED-es jelzőfények kikapcsolnak (még akkor is, ha az ajtó nyitva van), valamint a hütőszekrény kikapcsol, azonban a fagyasztó továbbra is üzemszerűen működik.

A Nyaralás funkció használata:

• A funkció bekapcsolható a vezérlópultról a „Mode” gomb megnyomásával, amíg a Nyaralás ikon be nem kapcsol (és egy hangjelzés megerősíti a funkció kiválasztását), vagy kiválaszthatja a funkciót az alkalmazásból. A funkció bekapcsolását követően a Nyaralás ikon folyamatosan világít.
• A Nyaralás funkció kikapcsolásához használja az alkalmazást, vagy válasszon egy másik funkciót a vezérlópultról.
• Amikor a Nyaralás funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szinteket.

Leolvasztás

A hütöszekrény és a fagyasztórekeszek kiolvasztása automatikusan történik: nincs szükség felhasználói beavatkozásra.

HCS

Egy bizonyos nedvességszint elérésekor a HCS szürőszálak kinyílnak, ami a nedvesség csökkenését okozza, majd ismét bezáródnak.

Demo mód

A demo mód bekapcsolásához, feloldott kijelző mellett tartsa lenyomva a SET gombot, és nyomja le a WiFi gombot 5 alkalommal 5 másodpercen belül. A demo mód elhagyásához hajtsa végre ugyanazt a műveletet, vagy kapcsolja ki a hütőberendezést.

Hibakódok

• Kommunikációs hiba

[-16°C;-18°C;-20°C;-22°C;-24°C] a fagyasztó fényei egymás után bekapcsolnak, ami azt jelenti, hogy kommunikációs hiba történt a fő vezérlőtábla és a kijelzőlap között. Kérjük, vegye fel a kapcsolatot a műszaki támogatással a probléma elhárításához.

- Ventilátor

[-16°C;-20°C;-22°C;-24°C] a fagyasztó fényei egyszerre villognak, ha a ventilátor nem működik megfelelően. Kérjük, vegye fel a kapcsolatot a műszaki támogatással a probléma elhárításához.

CSATLAKOZÁS ALKALMAZÁSHOZ PÁROSÍTÁSI ELJÁRÁS AZ ALKALMAZÁSBAN

1. lépés

- Töltse le a hOn alkalmazást a megfelelő áruházból

- Hozza létre fiókját a hOn alkalmazásban, vagy jelentkezzen be, ha már van fiókja

- Kövesse a hOn alkalmazás párosításra vonatkozó utasításait

Wi-Fi használata

Ha a Wi-Fi módot még nem konfigurálta, amikor a hütőszekrény bekapcsol, a készülék automatikusan konfigurációs módba vált, és ebben az állapotban marad 30 percig. A Wi-Fi ikon villog, és kezdheti a termék regisztrálását.

• A Wi-Fi funkció konfigurálásához kövesse az alkalmazás utasításait (lásd fent)
• A Wi-Fi konfigurálása és a kapcsolat létrehozása után a Wi-Fi ikon bekapcsol és folyamatosan világít.
• Ha nem hajt végre semmilyen müveletet 30 percig, a Wi-Fi funkció automatikusan kilép a konfigurációs módból
• Ha a Wi-Fi funkciót már konfigurálta, ez automatikusan újracsatlakozik a konfigurációs adatoknak megfelelően.

A Wi-Fi alaphelyzetbe állításához nyomja meg és tartsa lenyomva a Wi-Fi billentyűt és a SET billentyűt 2 másodpercig.

A Wi-Fi funkció kikapcsolásához tartsa lenyomva a Wi-Fi gombot 3 másodpercig.

Rádiómodul - Műszaki adatok

Frekvencia rátá (OFR)	2400 MHz-2843.5 MHz
Csatorna frekvenciák	2412...2472 MHz(lépés mérete 5 MHz)
Maximális teljesítmény(EIRP)	100 mW

A rádióberendezés típusa megfelel az irányelvnek 2014/53/EU.

AJTÓ NYITÁSÁNAK VÁLTÁSA

Szükséges szerszámok: Elektromos csavarhúzó

1. Távolítsa el a felső zsanér burkolatát
2. Csavarja ki a felső zsanért
3. Távolítsa el a felső zsanér burkolatát (bal)
4. Távolítsa el a középső zsanért

1. Távolítsa el az alsó zsanért
2. Szerelje fel a zsanér talprészét
3. Szerelje fel a középső zsanért
4. Szerelje fel a felső zsanérlemezt
5. Szerelje fel a felső zsanér burkolatát
