MODE D'EMPLOI SG-FL65SPC Fusion

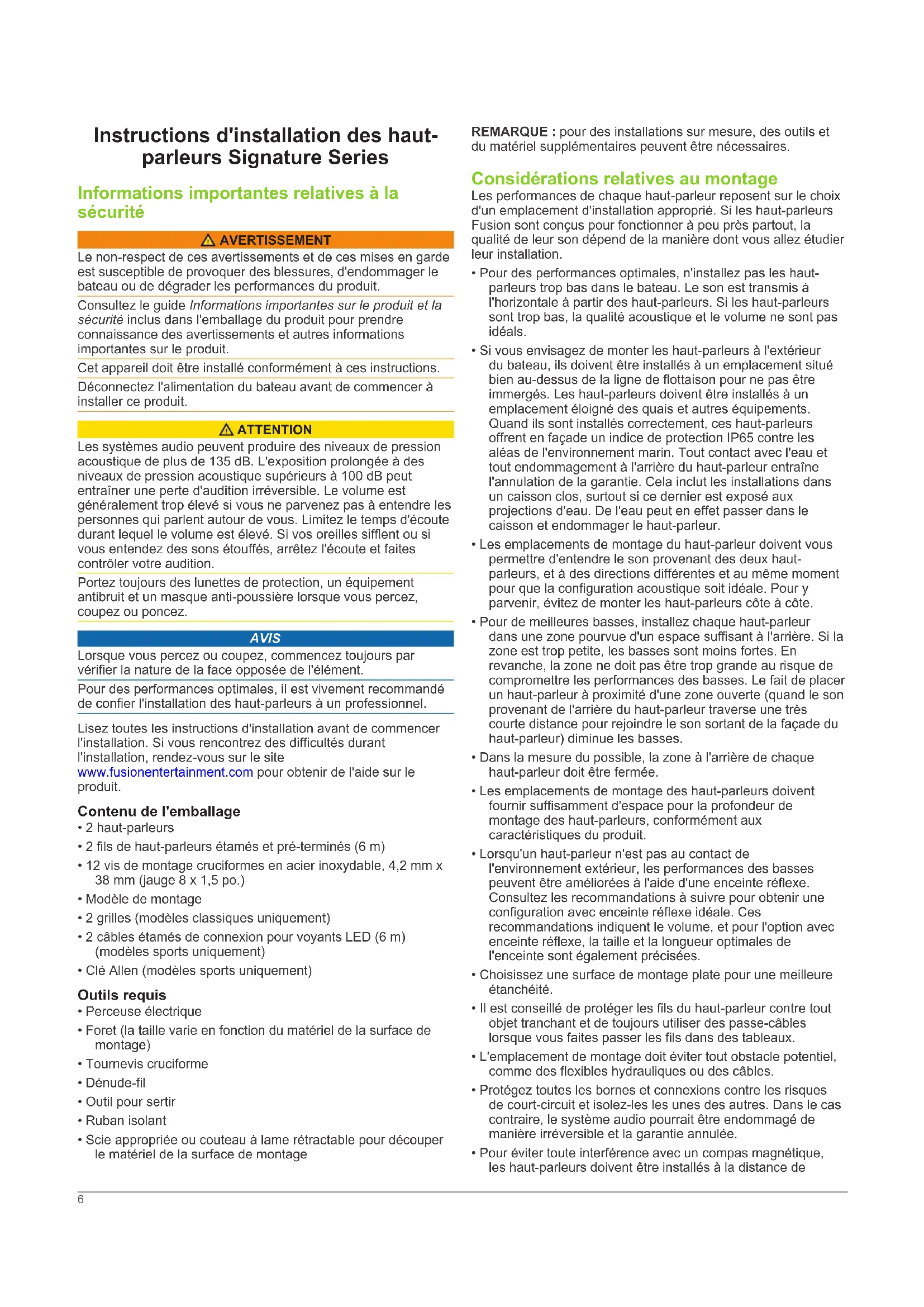

- Fully filled with absorption material ** Lined with absorption material 5Instructions d'installation des haut- parleurs Signature Series Informations importantes relatives à la sécurité AVERTISSEMENT Le non-respect de ces avertissements et de ces mises en garde est susceptible de provoquer des blessures, d'endommager le bateau ou de dégrader les performances du produit. Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre connaissance des avertissements et autres informations importantes sur le produit. Cet appareil doit être installé conformément à ces instructions. Déconnectez l'alimentation du bateau avant de commencer à installer ce produit. ATTENTION Les systèmes audio peuvent produire des niveaux de pression acoustique de plus de 135 dB. L'exposition prolongée à des niveaux de pression acoustique supérieurs à 100 dB peut entraîner une perte d'audition irréversible. Le volume est généralement trop élevé si vous ne parvenez pas à entendre les personnes qui parlent autour de vous. Limitez le temps d'écoute durant lequel le volume est élevé. Si vos oreilles sifflent ou si vous entendez des sons étouffés, arrêtez l'écoute et faites contrôler votre audition. Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière lorsque vous percez, coupez ou poncez. AVIS Lorsque vous percez ou coupez, commencez toujours par vérifier la nature de la face opposée de l'élément. Pour des performances optimales, il est vivement recommandé de confier l'installation des haut-parleurs à un professionnel. Lisez toutes les instructions d'installation avant de commencer l'installation. Si vous rencontrez des difficultés durant l'installation, rendez-vous sur le site www.fusionentertainment.com pour obtenir de l'aide sur le produit. Contenu de l'emballage
- 2 fils de haut-parleurs étamés et pré-terminés (6 m)
- 2 grilles (modèles classiques uniquement)
- 2 câbles étamés de connexion pour voyants LED (6 m) (modèles sports uniquement)
- Clé Allen (modèles sports uniquement) Outils requis
- Foret (la taille varie en fonction du matériel de la surface de montage)
- Scie appropriée ou couteau à lame rétractable pour découper le matériel de la surface de montage REMARQUE : pour des installations sur mesure, des outils et du matériel supplémentaires peuvent être nécessaires. Considérations relatives au montage Les performances de chaque haut-parleur reposent sur le choix d'un emplacement d'installation approprié. Si les haut-parleurs Fusion sont conçus pour fonctionner à peu près partout, la qualité de leur son dépend de la manière dont vous allez étudier leur installation.
- Pour des performances optimales, n'installez pas les haut- parleurs trop bas dans le bateau. Le son est transmis à l'horizontale à partir des haut-parleurs. Si les haut-parleurs sont trop bas, la qualité acoustique et le volume ne sont pas idéals.
- Si vous envisagez de monter les haut-parleurs à l'extérieur du bateau, ils doivent être installés à un emplacement situé bien au-dessus de la ligne de flottaison pour ne pas être immergés. Les haut-parleurs doivent être installés à un emplacement éloigné des quais et autres équipements. Quand ils sont installés correctement, ces haut-parleurs offrent en façade un indice de protection IP65 contre les aléas de l'environnement marin. Tout contact avec l'eau et tout endommagement à l'arrière du haut-parleur entraîne l'annulation de la garantie. Cela inclut les installations dans un caisson clos, surtout si ce dernier est exposé aux projections d'eau. De l'eau peut en effet passer dans le caisson et endommager le haut-parleur.
- Les emplacements de montage du haut-parleur doivent vous permettre d'entendre le son provenant des deux haut- parleurs, et à des directions différentes et au même moment pour que la configuration acoustique soit idéale. Pour y parvenir, évitez de monter les haut-parleurs côte à côte.
- Pour de meilleures basses, installez chaque haut-parleur dans une zone pourvue d'un espace suffisant à l'arrière. Si la zone est trop petite, les basses sont moins fortes. En revanche, la zone ne doit pas être trop grande au risque de compromettre les performances des basses. Le fait de placer un haut-parleur à proximité d'une zone ouverte (quand le son provenant de l'arrière du haut-parleur traverse une très courte distance pour rejoindre le son sortant de la façade du haut-parleur) diminue les basses.
- Dans la mesure du possible, la zone à l'arrière de chaque haut-parleur doit être fermée.
- Les emplacements de montage des haut-parleurs doivent fournir suffisamment d'espace pour la profondeur de montage des haut-parleurs, conformément aux caractéristiques du produit.
- Lorsqu'un haut-parleur n'est pas au contact de l'environnement extérieur, les performances des basses peuvent être améliorées à l'aide d'une enceinte réflexe. Consultez les recommandations à suivre pour obtenir une configuration avec enceinte réflexe idéale. Ces recommandations indiquent le volume, et pour l'option avec enceinte réflexe, la taille et la longueur optimales de l'enceinte sont également précisées.
- Choisissez une surface de montage plate pour une meilleure étanchéité.
- Il est conseillé de protéger les fils du haut-parleur contre tout objet tranchant et de toujours utiliser des passe-câbles lorsque vous faites passer les fils dans des tableaux.
- L'emplacement de montage doit éviter tout obstacle potentiel, comme des flexibles hydrauliques ou des câbles.
- Protégez toutes les bornes et connexions contre les risques de court-circuit et isolez-les les unes des autres. Dans le cas contraire, le système audio pourrait être endommagé de manière irréversible et la garantie annulée.

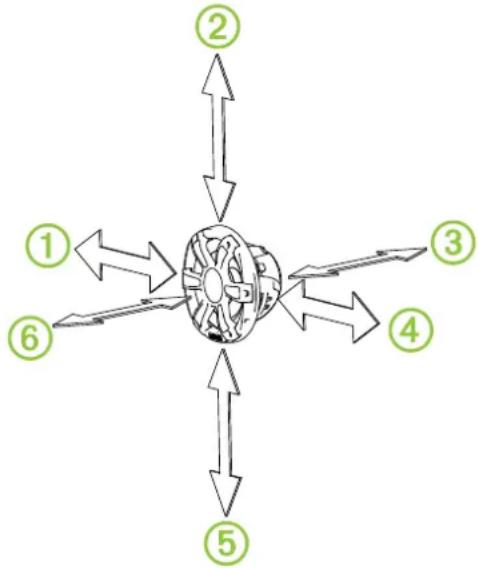

- Pour éviter toute interférence avec un compas magnétique, les haut-parleurs doivent être installés à la distance de 6sécurité au compas indiquée dans les caractéristiques techniques du produit.
- Le système audio doit être éteint avant de procéder à tout branchement du côté de l'appareil source, de l'ampli ou des haut-parleurs. Dans le cas contraire, le système audio pourrait être endommagé de manière irréversible. Installation des haut-parleurs Avant d'installer les haut-parleurs, choisissez un emplacement avec suffisamment d'espace à l'arrière de la surface de montage. Reportez-vous aux croquis de la vue latérale pour obtenir des informations sur l'espace à respecter. Avant d'installer les haut-parleurs, vous devez choisir un emplacement adapté, en suivant les recommandations précédentes.
Acheminez les fils de la source vers l'emplacement du haut- parleur, en les éloignant des sources d'interférences électroniques.
Découpez le modèle et assurez-vous que le haut-parleur s'adapte à l'emplacement choisi.
Orientez le modèle de façon à ce que le logo Fusion soit dirigé vers le bas du modèle.
Fixez le modèle sur l'emplacement choisi.
A l'aide d'un foret adapté à la surface de montage, percez un trou à l'intérieur de la ligne pointillée dessinée sur le modèle pour préparer la surface de montage à la découpe.
A l'aide d'une scie sauteuse ou d'une foreuse rotative, découpez la surface de montage le long de la ligne du modèle.
Placez le haut-parleur dans la découpe pour vérifier l'ajustement.
Au besoin, utilisez une lime et du papier de verre pour affiner le contour de la découpe.
Lorsque le haut-parleur est bien ajusté au contour, assurez- vous que les trous de montage sur le haut-parleur s'alignent sur les trous d'implantation du modèle.
Si les trous de montage sur le haut-parleur ne sont pas alignés, repérez les nouveaux emplacements des trous.
Percez les trous à l'aide d'un foret de taille adaptée à la surface de montage et au type de vis.
Retirez le modèle de la surface de montage.
Connectez les fils du haut-parleur, en respectant bien la polarité.
Enfoncez le fil dans un crochet de fixation pour diminuer la tension exercée sur le fil.
Si besoin, connectez les fils des voyants LED aux haut- parleurs, modèle sports (voir la section suivante).

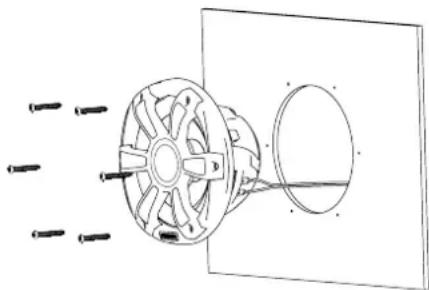

Placez le haut-parleur dans la découpe.
Fixez le haut-parleur à la surface de montage à l'aide des vis fournies. REMARQUE : ne serrez pas les vis outre mesure, surtout si la surface de montage n'est pas plate. Pour les haut-parleurs du modèle classique, fixez la grille sur la façade du haut-parleur. Câblage des voyants LED des haut-parleurs, modèle sports Connexion des fils des voyants LED aux haut-parleurs, modèle sports REMARQUE : cette fonction est uniquement disponible sur les haut-parleurs modèle sports. Vous pouvez contrôler la couleur des voyants LED en jouant sur la polarité des fils des voyants LED.
Avec la clé Allen, déserrez les vis présentes sur les bornes du câblage à l'arrière du haut-parleur.
Connectez les fils noir et rouge à la borne en fonction de la couleur de voyant LED que vous préférez. LED bleu Noir vers borne négative (-) Rouge vers borne positive (+) LED blanc Noir vers borne positive (+) Rouge vers borne négative (-)
Avec la clé Allen, serrez les vis situées sur les bornes du câblage.
Enfoncez le fil dans un crochet de fixation pour diminuer la tension exercée sur le fil. Connexion des fils des voyants LED à l'alimentation sur les haut-parleurs, modèle sports REMARQUE : cette fonction est uniquement disponible sur les haut-parleurs modèle sports. Avant de connecter les fils des voyants LED aux haut-parleurs, connectez-les à la source d'alimentation. Pour tout le câblage 12 V c.c. des voyants LED, un fusible de 3 A doit être posé à l'extrémité de la source d'alimentation de votre câble. Le fil d'alimentation rouge (+) doit être connecté à une source 12 V c.c. à l'aide d'un sectionneur ou d'un disjoncteur afin d'allumer et éteindre les voyants LED du haut- parleur. Vous pouvez utiliser le même sectionneur ou disjoncteur que vous utilisez pour alimenter votre chaîne stéréo, ce qui vous permet d'allumer et d'éteindre les voyants LED et la chaîne stéréo en même temps. Si les fils rouge et noir fournis avec les haut-parleurs sont trop courts, vous pouvez les rallonger à l'aide d'un câble de 0,5 mm
(20 AWG) ou supérieur.
Acheminez les fils d'alimentation rouge (+) et de mise à la terre noir (-) vers la batterie et le haut-parleur.
Connectez le fil noir à la borne négative (-) de la batterie.
Connectez le fil rouge à la borne positive (+) à l'aide d'un fusible de 3 A et d'un sectionneur ou d'un disjoncteur. Fixation de la grille sur les haut-parleurs, modèle classique REMARQUE : cette fonction est uniquement disponible sur les haut-parleurs modèle classique.
Une fois les haut-parleurs montés, tenez la grille en orientant le logo Fusion vers le bas ou à une position de 6 heures.
Tournez la grille dans le sens inverse des aiguilles d'une montre et à environ 10 °, afin que le logo Fusion soit à une position de 5 heures.
Placez la grille sur le rebord du haut-parleur.
Tournez la grille dans le sens des aiguilles d'une montre pour la bloquer. 7Informations sur les haut-parleurs Produits True-Marine Les produits True-Marine sont soumis à des essais d'environnement rigoureux lors de conditions maritimes difficiles afin de dépasser les recommandations du secteur. Un produit portant la certification True-Marine a été conçu dans une optique d'ergonomie et fédère les technologies pour la mer les plus poussées afin de proposer une expérience ludique hors norme. Tous les produits True-Marine sont fournis avec la garantie limitée de trois ans Fusion pour les produits grand public. Ayez confiance en la renommée des produits Fusion. Leur fabricant met un point d'honneur à fournir des produits True-Marine de qualité pour votre embarcation. Régulateur de tension pour voyants LED en option Vous pouvez utiliser un régulateur de tension pour voyants LED (accessoire en option appelé « SG-VREGLED ») afin de réguler la tension de la batterie émise pour les voyants LED. Vous pouvez utiliser le régulateur de tension si vous remarquez un changement de luminosité lors du fonctionnement du moteur, de la recharge, ou de l'utilisation de la batterie seule. Le régulateur de tension peut alimenter les voyants LED de dix haut-parleurs ou caissons de basses Signature Series maximum ; quatre paires de haut-parleurs et deux caissons de basses, par exemple. Enregistrement de votre Signature Series Aidez-nous à mieux vous servir en remplissant dès aujourd'hui notre formulaire d'enregistrement en ligne.
- Rendez-vous sur le site www.fusionentertainment.com.

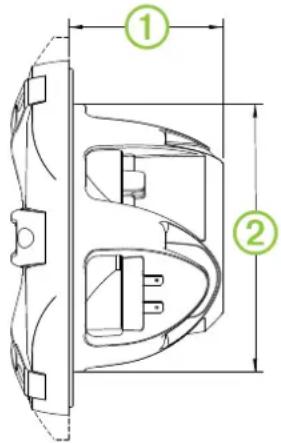

- Conservez en lieu sûr l'original de la facture ou une photocopie. Croquis sur les dimensions du haut-parleur Signature Series : vue latérale Dimensions Haut-parleurs 6,5’’ Haut-parleurs 7,7’’

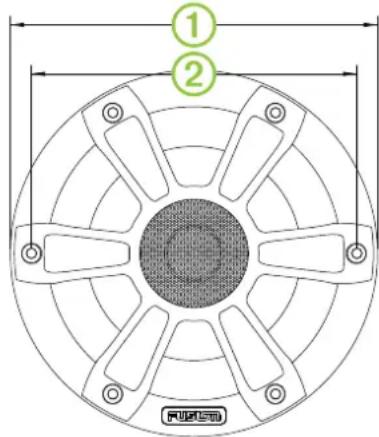

133 mm (5,25 po.) 153 mm (6,0 po.) L'illustration du haut-parleur présente le modèle sports mais les dimensions sont identiques à celles du modèle classique. Vue de face du modèle sports Dimensions Haut-parleurs 6,5’’ Haut-parleurs 7,7’’

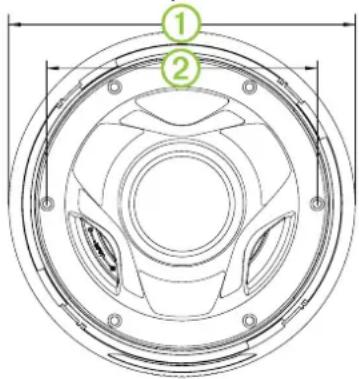

156 mm (6,125 po.) 176 mm (6,9375 po.) Vue arrière du modèle classique Dimensions Haut-parleurs 6,5’’ Haut-parleurs 7,7’’
156 mm (6,125 po.) 176 mm (6,9375 po.) Nettoyage des haut-parleurs REMARQUE : quand ils sont installés correctement, ces haut- parleurs offrent en façade un indice de protection IP65 contre les aléas de l'environnement marin. Ils ne sont pas conçus pour résister à des jets d'eau puissants, comme lorsque vous lavez votre bateau au jet. Si vous ne faites pas attention au moment de laver votre bateau au jet, vous risquez d'endommager le produit et d'annuler la garantie. AVIS N'utilisez aucun produit nettoyant abrasif ni à base de solvant sur les haut-parleurs. L'utilisation de ce type de produit risque d'endommager l'appareil et d'annuler la garantie.
Nettoyez l'eau salée et les résidus de sel de la grille du haut- parleur à l'aide d'un chiffon humidifié avec de l'eau douce.
Utilisez un détergent doux pour ôter l'accumulation de sel ou les taches. Dépannage Avant de contacter votre revendeur ou centre de services Fusion, suivez quelques étapes simples de dépannage afin de diagnostiquer le problème qui vous concerne par vous-même. Si le haut-parleur Fusion a été installé par une entreprise d'installation, prenez contact avec cette entreprise afin que les techniciens puissent localiser le problème et vous conseiller sur d'éventuelles solutions. 8Aucun son ne sort des haut-parleurs
- Vérifiez que toutes les connexions de l'appareil source ou de l'ampli sont correctement effectuées vers les bornes du haut- parleur. Le système manque de fréquences basses ou aiguës
- Vérifiez que la polarité des fils est bien respectée entre la source et les haut-parleurs. Les fils doivent être connectés de la façon suivante : borne positive à positive, borne négative à négative.
- Vérifiez que les haut-parleurs sont bien fixés à la surface de montage. Le son est déformé
- Vérifiez que les tableaux disposés autour du haut-parleur du bateau ne s'entrechoquent pas.
- Vérifiez que l'appareil source ou l'ampli sont correctement connectés aux bornes du haut-parleur.
- Si le haut-parleur est connecté à un ampli, vérifiez que le niveau d'entrée de l'ampli correspond bien au niveau de sortie de la chaîne stéréo. Pour plus d'informations, consultez le manuel de l'ampli. Les voyants LED ne s'allument pas
- Veillez à ce que toutes les connexions de câbles soient correctes et bien serrées Les voyants LED battent au rythme des notes de basse de la musique
- Installez un régulateur de tension pour voyants LED Fusion (SG-VREGLED). Caractéristiques techniques Caractéristique Haut-parleurs 6,5’’ Haut-parleurs 7,7’’ Type de baffle Silk dome Silk dome Puissance max. (watts) 230 W 280 W Puissance RMS (watts) 75 W 100 W Efficacité (1 W/1 m) 90 dB 91 dB Réponse de fréquence (+ 3 dB) De 70 Hz à 22 kHz De 60 Hz à 22 kHz Profondeur de montage minimale (dégagement) 76 mm (3 po.) 83 mm (3,27 po.) Diamètre de montage (dégagement) 136 mm (5,35 po.) 156 mm (6,12 po.) Impédance 4 ohms 4 ohms Distance de sécurité du compas 310 cm (122,0 po.) 360 cm (141,7 po.) Tension d'alimentation pour voyants LED (haut-parleurs modèle sports uniquement) De 10,8 à 16 V c.c. Courant de charge des voyants LED à 14,4 V c.c. (haut-parleurs modèle sports uniquement) 150 mA Plage de températures de fonctionnement De 0 à 50°C (de 32 à 122°F) Plage de températures de stockage De -20 à 70°C (de -4 à 158°F) Distances de sécurité du compas Tous les haut-parleurs contiennent des aimants susceptibles de provoquer des interférences avec les instruments présents sur votre bateau. La taille de l'aimant utilisé dans le haut-parleur joue sur le degré d'intensité de l'interférence qu'il peut entraîner. Les interférences peuvent provoquer des écarts et des inexactitudes dans les lectures fournies par les équipements de navigation sensibles, comme les compas magnétiques. Ces écarts peuvent entraîner des lectures inexactes ou décalées sans avoir de conséquences néfastes sur les équipements en question. Pour réduire ces écarts, ajustez le compas en prenant compte de la valeur de décalage, conformément aux instructions du fabricant, ou éloignez le haut-parleur de l'équipement de navigation. Quand vous déplacez une source d'interférence, vous devrez peut-être procéder au réétalonnage du compas. Si seul un compas magnétique vous guide pendant la navigation, soyez très prudent lorsque vous éloignez le haut- parleur du compas afin d'éviter de provoquer des écarts de lecture. Pour éviter les écarts dans votre équipement de navigation, éloignez les haut-parleurs en respectant les distances minimum répertoriées dans le tableau ci-dessous. Direction depuis le haut- parleur Haut-parleurs 6,5’’ Haut-parleurs 7,7’’
310 cm (10,17 pi) 333 cm (10,93 pi) Recommandations relatives à la puissance nominale de l'ampli Haut-parleurs 6,5’’ De 30 à 90 W RMS, lecture de musique Haut-parleurs 7,7’’ De 25 à 120 W RMS, lecture de musique Caisson de basses 10’’ De 50 à 300 W RMS, lecture de musique Recommandations en cas d'utilisation d'une enceinte antirésonnante Caractéristique Haut-parleurs 6,5’’ Haut-parleurs 7,7’’ Volume du caisson clos* 17,2 L (0,6 pi
Volume de l'enceinte réflexe** 25 L (0,88 pi
Diamètre du réflex 76 mm (3 po.) 76 mm (3 po.) Longueur du réflex 162 mm (6,4 po.) 160 mm (6,3 po.)
