MANUAL DE UTILIZADOR SG-FL65SPC Fusion

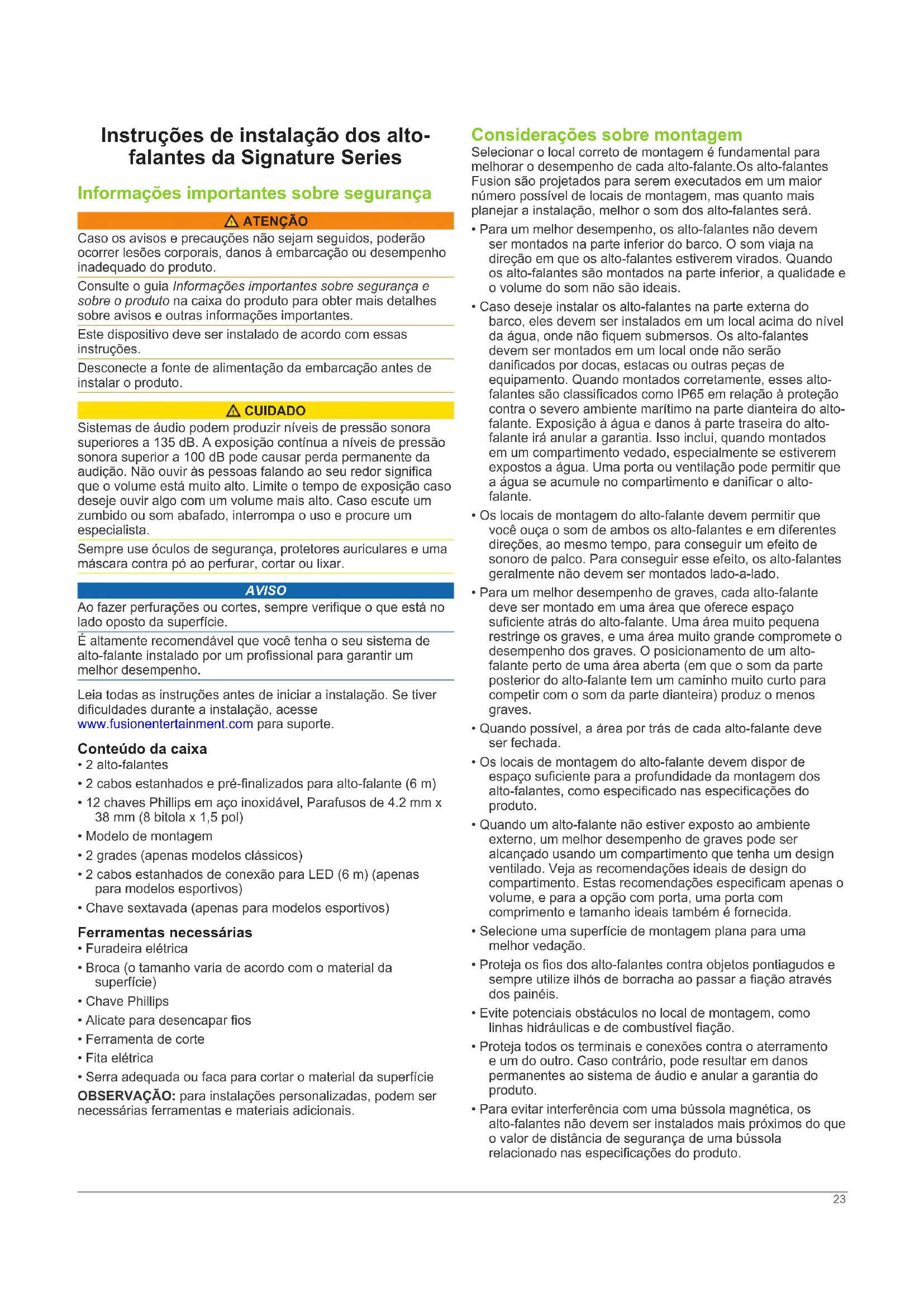

• Completamente rellena de material absorbente ** Recubierta con material absorbente 22Instruções de instalação dos alto- falantes da Signature Series Informações importantes sobre segurança ATENÇÃO Caso os avisos e precauções não sejam seguidos, poderão ocorrer lesões corporais, danos à embarcação ou desempenho inadequado do produto. Consulte o guia Informações importantes sobre segurança e sobre o produto na caixa do produto para obter mais detalhes sobre avisos e outras informações importantes. Este dispositivo deve ser instalado de acordo com essas instruções. Desconecte a fonte de alimentação da embarcação antes de instalar o produto. CUIDADO Sistemas de áudio podem produzir níveis de pressão sonora superiores a 135 dB. A exposição contínua a níveis de pressão sonora superior a 100 dB pode causar perda permanente da audição. Não ouvir às pessoas falando ao seu redor significa que o volume está muito alto. Limite o tempo de exposição caso deseje ouvir algo com um volume mais alto. Caso escute um zumbido ou som abafado, interrompa o uso e procure um especialista. Sempre use óculos de segurança, protetores auriculares e uma máscara contra pó ao perfurar, cortar ou lixar. AVISO Ao fazer perfurações ou cortes, sempre verifique o que está no lado oposto da superfície. É altamente recomendável que você tenha o seu sistema de alto-falante instalado por um profissional para garantir um melhor desempenho. Leia todas as instruções antes de iniciar a instalação. Se tiver dificuldades durante a instalação, acesse www.fusionentertainment.com para suporte. Conteúdo da caixa

• 2 cabos estanhados e pré-finalizados para alto-falante (6 m)

• 12 chaves Phillips em aço inoxidável, Parafusos de 4.2 mm x 38 mm (8 bitola x 1,5 pol)

• 2 grades (apenas modelos clássicos)

• 2 cabos estanhados de conexão para LED (6 m) (apenas para modelos esportivos)

• Chave sextavada (apenas para modelos esportivos) Ferramentas necessárias

• Broca (o tamanho varia de acordo com o material da superfície)

• Serra adequada ou faca para cortar o material da superfície OBSERVAÇÃO: para instalações personalizadas, podem ser necessárias ferramentas e materiais adicionais. Considerações sobre montagem Selecionar o local correto de montagem é fundamental para melhorar o desempenho de cada alto-falante.Os alto-falantes Fusion são projetados para serem executados em um maior número possível de locais de montagem, mas quanto mais planejar a instalação, melhor o som dos alto-falantes será.

• Para um melhor desempenho, os alto-falantes não devem ser montados na parte inferior do barco. O som viaja na direção em que os alto-falantes estiverem virados. Quando os alto-falantes são montados na parte inferior, a qualidade e o volume do som não são ideais.

• Caso deseje instalar os alto-falantes na parte externa do barco, eles devem ser instalados em um local acima do nível da água, onde não fiquem submersos. Os alto-falantes devem ser montados em um local onde não serão danificados por docas, estacas ou outras peças de equipamento. Quando montados corretamente, esses alto- falantes são classificados como IP65 em relação à proteção contra o severo ambiente marítimo na parte dianteira do alto- falante. Exposição à água e danos à parte traseira do alto- falante irá anular a garantia. Isso inclui, quando montados em um compartimento vedado, especialmente se estiverem expostos a água. Uma porta ou ventilação pode permitir que a água se acumule no compartimento e danificar o alto- falante.

• Os locais de montagem do alto-falante devem permitir que você ouça o som de ambos os alto-falantes e em diferentes direções, ao mesmo tempo, para conseguir um efeito de sonoro de palco. Para conseguir esse efeito, os alto-falantes geralmente não devem ser montados lado-a-lado.

• Para um melhor desempenho de graves, cada alto-falante deve ser montado em uma área que oferece espaço suficiente atrás do alto-falante. Uma área muito pequena restringe os graves, e uma área muito grande compromete o desempenho dos graves. O posicionamento de um alto- falante perto de uma área aberta (em que o som da parte posterior do alto-falante tem um caminho muito curto para competir com o som da parte dianteira) produz o menos graves.

• Quando possível, a área por trás de cada alto-falante deve ser fechada.

• Os locais de montagem do alto-falante devem dispor de espaço suficiente para a profundidade da montagem dos alto-falantes, como especificado nas especificações do produto.

• Quando um alto-falante não estiver exposto ao ambiente externo, um melhor desempenho de graves pode ser alcançado usando um compartimento que tenha um design ventilado. Veja as recomendações ideais de design do compartimento. Estas recomendações especificam apenas o volume, e para a opção com porta, uma porta com comprimento e tamanho ideais também é fornecida.

• Selecione uma superfície de montagem plana para uma melhor vedação.

• Proteja os fios dos alto-falantes contra objetos pontiagudos e sempre utilize ilhós de borracha ao passar a fiação através dos painéis.

• Evite potenciais obstáculos no local de montagem, como linhas hidráulicas e de combustível fiação.

• Proteja todos os terminais e conexões contra o aterramento e um do outro. Caso contrário, pode resultar em danos permanentes ao sistema de áudio e anular a garantia do produto.

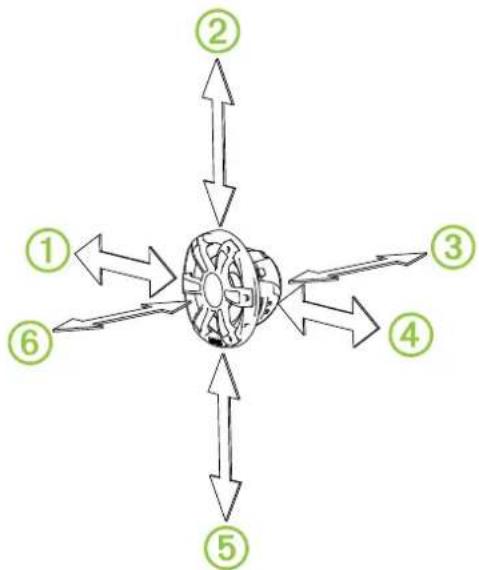

• Para evitar interferência com uma bússola magnética, os alto-falantes não devem ser instalados mais próximos do que o valor de distância de segurança de uma bússola relacionado nas especificações do produto. 23• O sistema de áudio deve ser desligado antes de fazer qualquer conexão à unidade de origem, amplificador ou alto- falantes. Caso contrário, pode resultar em danos permanentes ao sistema de áudio. Montagem dos alto-falantes Antes de montar os alto-falantes, escolha um local onde há espaço suficiente na parte traseira da superfície de instalação. Consulte os desenhos da visão lateral para obter mais informações sobre as folgas. Antes de instalar os alto-falantes, escolha o local conforme as diretrizes acima.

Passe os fios da fonte para alto-falante, longe de fontes de interferência elétrica.

Ajuste o modelo e certifique-se de estar de acordo com o local selecionado.

Prenda o modelo ao local selecionado.

Com uma broca adequada para a superfície escolhida, faça um furo dentro da linha pontilhada no modelo para preparar a superfície de montagem para o corte.

Com uma serra ou ferramenta giratória, corte a superfície de montagem ao longo da parte interna da linha indicada no modelo.

Coloque o alto-falante no corte para testar o ajuste.

Se necessário, use uma lixa para refinar o tamanho do corte.

Quando o alto-falante couber corretamente na abertura, certifique-se de que os orifícios de montagem do alto-falante estejam alinhados com os orifícios do piloto no modelo.

Se os furos de montagem do alto-falante não se alinharem, marque os locais dos novos furos.

Com uma broca de tamanho apropriado para a superfície de montagem e tipo de parafuso, faça os furos.

Conecte os fios do alto-falante enquanto observa a polaridade.

Empurre o fio em uma anilha para aliviar a tensão no fio.

Se necessário, conecte os fios de LED nos alto-falantes modelo esportivo (veja a seção seguinte).

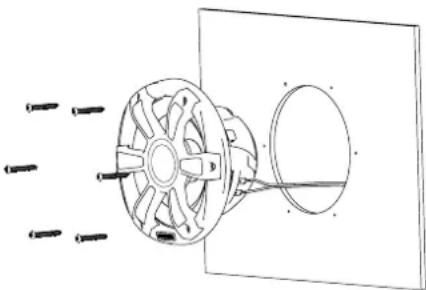

Coloque o alto-falante no corte.

Fixe o alto-falante na superfície de montagem usando os parafusos incluídos. OBSERVAÇÃO: não aperte os parafusos, especialmente se a superfície de montagem não for plana. Para os alto-falantes de modelo clássico, instale a grade na parte dianteira do alto-falante. Fiação do LED dos altos-falantes de modelo esportivo Conexão dos fios de LED nos alto-falantes de modelo esportivo OBSERVAÇÃO: este recurso está disponível apenas para os alto-falantes de modelo esportivo. É possível controlar a cor dos LEDs pela polaridade dos fios de LED.

Com a chave sextavada, solte os parafusos dos terminais da fiação na parte traseira do alto-falante.

Conecte os fios preto e vermelho no terminal de acordo com a cor de LED preferida. LED azu l Preto no negativo (-) Vermelho no positivo (+) LED branco Preto no positivo (+) Vermelho no negativo (-)

Com a chave sextavada, aperte os parafusos dos terminais da fiação.

Empurre o fio em uma anilha para aliviar a tensão no fio. Conexão dos fios de LED dos alto-falantes de modelo esportivo na alimentação OBSERVAÇÃO: este recurso está disponível apenas para os alto-falantes de modelo esportivo. Antes de conectar os fios de LED nos alto-falantes, conecte fios de LED na fonte de alimentação. Toda a fiação 12 Vdc dos LEDs deve estar conectada por fusíveis na extremidade da fonte de alimentação do seu cabo usando um fusível 3 A. O cabo de alimentação vermelho (+) deve ser conectado a uma fonte de 12 Vdc através de um interruptor isolador ou um disjuntor para ligar e desligar os LEDs do alto-falante. Você pode usar o mesmo isolador ou disjuntor que controla o fornecimento de energia do seu aparelho de som, o que lhe permite ligar e desligar os LEDs e o aparelho de som ao mesmo tempo. Se for necessário estender os fios vermelhos e pretos incluídos com os alto-falantes, use um fio 20 AWG (0,5 mm

) ou um fio mais grosso.

Passe o cabo de alimentação vermelho (+) e o de aterramento preto (-) para a bateria e o alto-falante.

Conecte o fio vermelho ao terminal positivo (+) através de um fusível 3 A e um interruptor isolador ou disjuntor. Instalação da grade nos alto-falantes de modelo clássico OBSERVAÇÃO: este recurso está disponível apenas para os alto-falantes de modelo clássico.

Com os alto-falantes montados, segure a grade com o logotipo Fusion na parte inferior, ou na posição das 6 horas.

Gire a grade cerca de 10° no sentido anti-horário, de modo que o logotipo Fusion esteja na posição das 5 horas.

Coloque a grade na extremidade do alto-falante.

Gire a grade no sentido horário para fixá-la. Informações sobre o alto-falante Produtos True-Marine Os produtos True-Marine são submetidos a testes ambientais rigorosos em condições marítimas adversas para superar as diretrizes do setor de produtos marinhos. Qualquer produto que contém o selo de garantia True-Marine foi projetado para uma utilização simplificada e combina as tecnologias marinhas mais avançadas para proporcionar uma experiência de entretenimento líder na industria. Todos os 24produtos True-Marine são suportados pela garantia limitada de 3 anos da Fusion para clientes do mundo inteiro. Você pode ter certeza que a Fusion garante seus produtos e tem orgulho em fornecer produtos de qualidade True-Marine para a sua embarcação. Regulador de tensão para LED opcional É possível utilizar um regulador de tensão para LED (acessório SG-VREGLED opcional) para regular a tensão da alimentação da bateria para as luzes de LED. É possível utilizar o regulador de tensão, caso observe uma alteração nos níveis de brilho ao ligar o motor, carregar ou usar apenas a energia da bateria. O regulador de tensão pode acionar os LEDs de até dez alto- falantes da Signature Series ou subwoofers; por exemplo, quatro pares de alto-falantes e dois subwoofers. Registro de seu Signature Series Ajude-nos a atendê-lo melhor completando ainda hoje nosso registro online.

• Acesse www.fusionentertainment.com.

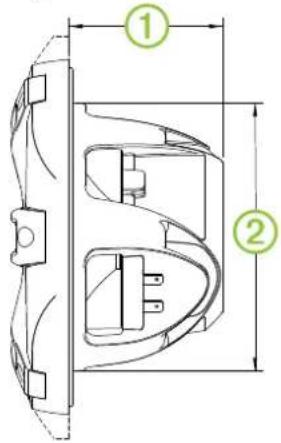

• Mantenha o recibo de venda original ou uma cópia em um local seguro. Desenhos da dimensão dos alto-falantes Visão lateral da série Signature Series Dimensão Alto-falantes de 6,5" Alto-falantes de 7,7"

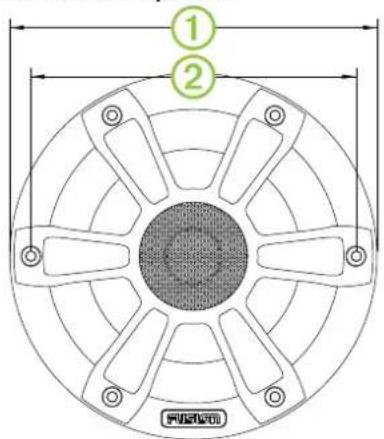

133 mm (5,25 pol) 153 mm (6,0 pol) Um alto-falante de modelo esportivo está sendo exibido, mas as dimensões são as mesmas para o alto-falante de modelo clássico. Visão frontal do modelo esportivo Dimensão Alto-falantes de 6,5" Alto-falantes de 7,7"

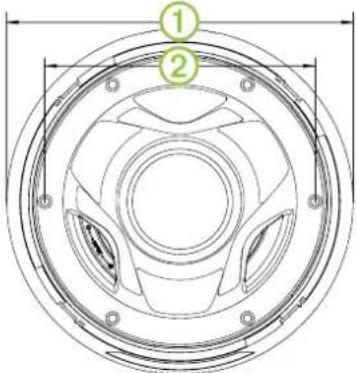

156 mm (6,125 pol) 176 mm (6,9375 pol) Visão traseira do modelo clássico Dimensão Alto-falantes de 6,5" Alto-falantes de 7,7"

156 mm (6,125 pol) 176 mm (6,9375 pol) Limpeza dos alto-falantes OBSERVAÇÃO: quando montados corretamente, esses alto- falantes são classificados como IP65 em relação à proteção contra o severo ambiente marítimo na parte dianteira do alto- falante. Oa alto-falantes não são projetados para suportar jatos de água de alta pressão, o que pode ocorrer ao lavar a sua embarcação. A falta de cuidado ao lavar a embarcação com jato de água pode danificar o produto e anular a garantia. AVISO Não use produtos de limpeza abrasivos ou à base de solventes nos alto-falantes. A utilização desses produtos podem danificar o produto e anular a garantia.

Limpe toda a água salgada e resíduos da grade do alto- falante com um pano úmido.

Utilize um detergente suave para remover um acúmulo pesado de sal ou manchas. Solução de problemas Antes de entrar em contato com o seu revendedor ou centro de serviços da Fusion, execute alguns passos de solução de problemas simples para ajudar a diagnosticar o problema. Se o alto-falante Fusion foi instalado por uma empresa de instalação profissional, entre em contato com a empresa para que os técnicos possam avaliar o problema e aconselhá-lo sobre as possíveis soluções. Não há nenhum som saindo dos alto-falantes

• Verifique se todas as conexões do dispositivo de origem e/ou o amplificador estão conectados corretamente aos terminais do alto-falante. O sistema não tem as frequências graves ou altas

• Verifique se a polaridade dos cabos está correta entre a fonte e os alto-falantes. Os fios devem estar conectados como positivo com positivo e negativo com negativo.

• Verifique se os alto-falantes estão presos firmemente à superfície de montagem. O áudio está distorcido

• Verifique se os painéis ao redor do alto-falante da embarcação não estão chacoalhando. 25• Verifique se o dispositivo de origem e/ou o amplificador estão conectados corretamente aos terminais do alto-falante.

• Se o alto-falante estiver conectado a um amplificador, verifique se o nível de entrada do amplificador corresponde ao nível de saída do som. Para obter mais informações, consulte o manual do amplificador. As luzes do LED não ascendem

• Verifique se todas as fiações estão corretas e presas. Os LEDs pulsam com as notas graves da música

• Instale um regulador de tensão para LED Fusion (SG- VREGLED). Especificações Especificação Alto-falantes de 6,5" Alto-falantes de 7,7" Tipo de Tweeter Cúpula Silk Cúpula Silk Potência máx (Watts) 230 W 280 W RMS (Watts) de potência 75 W 100 W Eficiência (1 W/1 m) 90 dB 91 dB Resposta de frequência (+ 3 dB) 70 Hz a 22 kHz 60 Hz a 22 kHz Profundidade mínima para montagem (folga) 76 mm (3 pol) 83 mm (3,27 pol) Diâmetro para montagem (folga) 136 mm (5,35 pol) 156 mm (6,12 pol) Impedimento 4 Ohms 4 Ohms Distância segura da bússola 310 cm (122 pol) 360 cm (141.7 pol) Tensão de alimentação do LED (apenas para os alto- falantes do modelo esportivo) De 10,8 a 16 Vdc Carga do LED atualmente em 14,4 Vdc (apenas para os alto-falantes do modelo esportivo) 150 mA Intervalo de temperatura de funcionamento De -0 a 50 °C (de 32 a 122 °F) Intervalo de temperatura de armazenamento De -20 a 70 °C (de -4 a 158 °F) Distâncias seguras da bússola Todos os alto-falantes contêm imãs que podem causar interferências com os instrumentos na sua embarcação. O tamanho do ímã usado no alto-falante afeta o nível de interferência que o alto-falante pode causar. A interferência pode causar desvios e variações em relação à leitura de equipamento de navegação sensível, tal como bússolas magnéticas. Os desvios podem causar imprecisões ou deslocamento nas leituras, sem causar danos ao equipamento. Para diminuir os desvios, ajuste a bússola seguindo as instruções do fabricante ou distancie o alto-falante do equipamento de navegação. Após distanciar a fonte da interferência, pode ser necessário recalibrar a bússola. Se estiver navegando somente com a ajuda de uma bússola magnética, posicione o alto-falante com distância suficiente da bússola para evitar desvios na leitura. Para evitar desvios do equipamento de navegação, posicione os alto-falantes para que estejam com a distância mínima do equipamento de navegação listada na tabela abaixo. Direção do alto-falante Alto-falantes de 6,5" Alto-falantes de 7,7"

310 cm (10.17 ft.) 333 cm (10.93 ft.) Recomendações para a classificação da tensão do amplificador Alto-falantes de 6,5" 30 a 90 W RMS, reproduzindo música Alto-falantes de 7,7" 25 a 120 W RMS, reproduzindo música Subwoofer de 10" 50 a 300 W RMS, reproduzindo música Recomendações de compartimentos ideias Especificação Alto-falantes de 6,5" Alto-falantes de 7,7" Volume do compartimento vedado* 17,2 L (0,6 pés

Volume do compartimento com porta (ventilado)** 25 L (0,88 pés
