| Tipo de produto | Caixa de subwoofer (subwoofer) para sistema de áudio marinho |
| Marca e modelo | Fusion SG-F77W |
| Potência máxima | 450 W |
| Potência RMS | 250 W |
| Eficiência (1 W/1 m) | 88 dB |
| Resposta em frequência (+3 dB) | 30 Hz a 2 kHz |
| Impedância | 4 ohms |
| Diâmetro de montagem (folga) | 223 mm (8,78 pol) |
| Profundidade de montagem mínima | 130 mm (5,125 pol) |
| Índice de proteção (face frontal) | IP65 (resistente à água e poeira) |
| Tensão de alimentação LED (modelo sports) | 10,8 a 16 V CC |
| Corrente LED a 14,4 V CC | 150 mA |
| Faixa de temperatura de operação | 0 a 50 °C |
| Faixa de temperatura de armazenamento | -20 a 70 °C |
| Distância de segurança ao compasso | 520 cm (204,724 pol) |
| Conteúdo da embalagem | Caixa de subwoofer, 6 parafusos de montagem, molde de montagem, grade (clássica), cabo LED (sports), chave Allen (sports) |
| Ferramentas necessárias para instalação | Furadeira, broca, chave de fenda Phillips, descascador de fios, ferramenta de crimpagem, fita isolante, serra ou faca |
| Manutenção e limpeza | Limpar com pano úmido e água doce; usar detergente suave para resíduos de sal; evitar limpadores abrasivos |
| Garantia | Garantia limitada de 3 anos (produtos True-Marine) |
| Registro do produto | Online em www.fusionentertainment.com |
Perguntas frequentes - SG-F77W Fusion
Perguntas dos utilizadores sobre SG-F77W Fusion
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Alto-falante em formato PDF gratuitamente! Encontre o seu manual SG-F77W - Fusion e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. SG-F77W da marca Fusion.

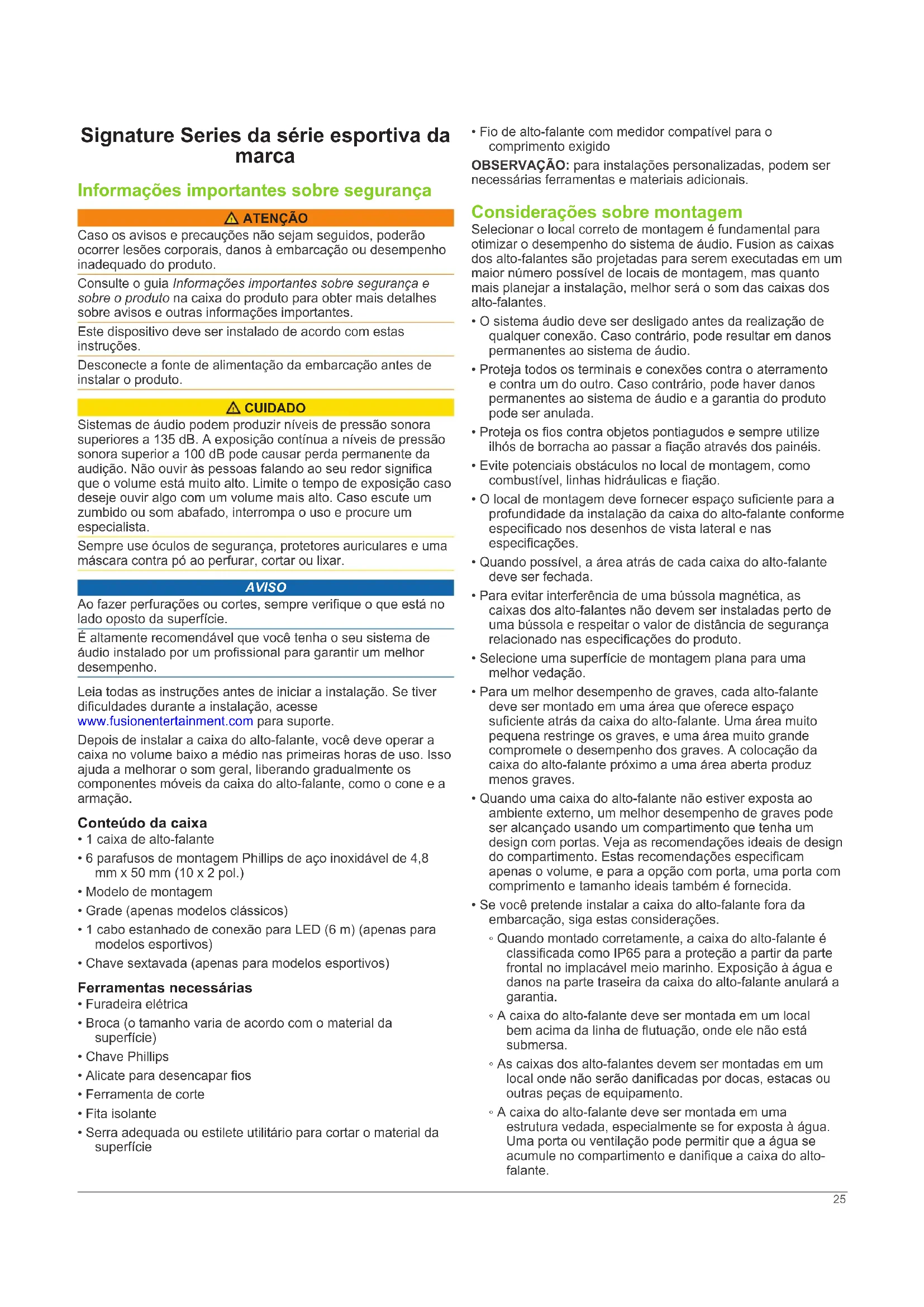

MANUAL DE UTILIZADOR SG-F77W Fusion
Informações importantes sobre segurança
ATENÇÃO
Caso os avisos e precauções não sejam seguidos, poderão ocorrer lesões corporais, danos à embarcação ou desempenho inadequado do produto.
Consulte o guia Informações importantes sobre segurança e sobre o produto na caixa do produto para obter mais detalhes sobre avisos e outras informações importantes.
Este dispositivo deve ser instalado de acordo com estas instruções.
Desconecte a fonte de alimentação da embarcação antes de instalar o produto.
CUIDADO
Sistemas de áudio podem produzir níveis de pressão sonora superiores a 135 dB. A exposição contínua a níveis de pressão sonora superior a 100 dB pode causar perda permanente da audição. Não ouvir às pessoas falando ao seu redor significa que o volume está muito alto. Limite o tempo de exposição caso deseje ouvir algo com um volume mais alto. Caso escute um zumbido ou som abafado, interrompa o uso e procure um especialista.
Sempre use óculos de segurança, protetores auriculares e uma máscara contra pó ao perfurar, cortar ou lixar.
AVISO
Ao fazer perfurações ou cortes, sempre verifique o que está no lado oposto da superfície.
É altamente recomendável que você tenha o seu sistema de áudio instalado por um profissional para garantir um melhor desempenho.
Leia todas as instruções antes de iniciar a instalação. Se tiver dificuldades durante a instalação, acesse www.fusionentertainment.com para suporte.
Depois de instalar a caixa do alto-falante, você deve operar a caixa no volume baixo a médio nas primeiras horas de uso. Isso ajuda a melhorar o som geral, liberando gradualmente os componentes móveis da caixa do alto-falante, como o cone e a armação.
Conteúdo da caixa
- 1 caixa de alto-falante
- 6 parafusos de montagem Phillips de aço inoxidável de 4,8 mm x 50 mm (10 x 2 pol.)
- Modelo de montagem
- Grade (apenas modelos clássicos)
- 1 cabo estanhado de conexão para LED (6 m) (apenas para modelos esportivos)
- Chave sextavada (apenas para modelos esportivos)
Ferramentas necessárias
- Furadeira elétrica
- Broca (o tamanho varia de acordo com o material da superfície)
- Chave Phillips
- Alicate para desencapar fios
- Ferramenta de corte
- Fita isolante
- Serra adequada ou estilete utilitário para cortar o material da superfície
- Fio de alto-falante com medidor compatível para o comprimento exigido
OBSERVAÇÃO: para instalações personalizadas, podem ser necessárias ferramentas e materiais adicionais.
Considerações sobre montagem
Seleccionar o local correto de montagem é fundamental para otimizar o desempenho do sistema de áudio. Fusion as caixas dos alto-falantes são projetadas para serem executadas em um maior número possível de locais de montagem, mas quanto mais planejar a instalação, melhor será o som das caixas dos alto-falantes.
- O sistema áudio deve ser desligado antes da realização de qualquer conexão. Caso contrário, pode resultar em danos permanentes ao sistema de áudio.
- Proteja todos os terminais e conexões contra o aterramento e contra um do outro. Caso contrário, pode haver danos permanentes ao sistema de áudio e a garantia do produto pode ser anulada.
- Proteja os fios contra objetos pontiagudos e sempre utilize ilhós de borracha ao passar a fiação através dos painéis.
- Evite potenciais obstáculos no local de montagem, como combustível, linhas hidráulicas e fiação.
- O local de montagem deve fornecer espaço suficiente para a profundidade da instalação da caixa do alto-falante conforme especificado nos desenhos de vista lateral e nas especificações.
- Quando possível, a área atrás de cada caixa do alto-falante deve ser fechada.
- Para evitar interferência de uma bússola magnética, as caixas dos alto-falantes não devem ser instaladas perto de uma bússola e respeitar o valor de distância de segurança relacionado nas especificações do produto.
- Seleccione uma superfície de montagem plana para uma melhor vedação.
- Para um melhor desempenho de graves, cada alto-falante deve ser montado em uma área que oferece espaço suficiente atrás da caixa do alto-falante. Uma área muito pequena restringe os graves, e uma área muito grande compromete o desempenho dos graves. A colocação da caixa do alto-falante próximo a uma área aberta produz menos graves.
- Quando uma caixa do alto-falante não estiver exposta ao ambiente externo, um melhor desempenho de graves pode ser alcançado usando um compartimento que tenha um design com portas. Veja as recomendações ideais de design do compartimento. Estas recomendações especificam apenas o volume, e para a opção com porta, uma porta com comprimento e tamanho ideais também é fornecida.
- Se você pretende instalar a caixa do alto-falante fora da embarcação, siga estas considerações.
- Quando montado corretamente, a caixa do alto-falante é classificada como IP65 para a proteção a partir da parte frontal no implacável meio marinho. Exposição à água e danos na parte traseira da caixa do alto-falante anulará a garantia.
- A caixa do alto-falante deve ser montada em um local bem acima da linha de flutuação, onde ele não está submersa.
- As caixas dos alto-falantes devem ser montadas em um local onde não serão danificadas por docas, estacas ou outras peças de equipamento.
A caixa do alto-falante deve ser montada em uma estrutura vedada, especialmente se for exposta à água. Uma porta ou ventilação pode permitir que a água se acumule no compartimento e danifique a caixa do alto-falante.

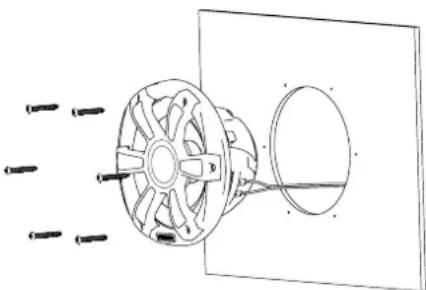

Montagem da caixa do alfo-falante
Antes de montar as caixas dos alto-falantes, escolha um local onde haja espaço suficiente na parte traseira da superfície de montagem. Consulte o desenho da vista lateral e as especificações para informações sobre espaço.
Antes de instalar as caixas dos alto-falantes, escolha o local conforme as considerações acima.
Se você estiver substituindo Fusion uma caixa do alto-falante MS-SW10 de 10" pela caixa do modelo de 10" da Signature Series, consulte Substituição de uma caixa do alto-falante Fusion MS-SW10 de 10".
1 Passe os fios da fonte para o local de montagem, longe de fontes de interferência elétrica.
2 Ajuste o modelo e certifique-se de estar de acordo com o local selecionado.
3 Posicione o modelo com o logotipo Fusion na parte inferior do modelo.
4 Prenda o modelo ao local selecionado.
5 Com uma broca adequada para a superfície escolhida, faça um furo dentro da linha pontilhada no modelo para preparar a superfície de montagem para o corte.
6 Com uma serra ou ferramenta giratória, corte a superfície de montagem ao longo da parte interna da linha indicada no modelo.
7 Coloque a caixa do alto-falante no corte para testar o ajuste.
8 Se necessário, use uma lixa para refinar o tamanho do corte.
9 Quando o alto-falante couber corretamente na abertura, certifique-se de que os orifícios de montagem da caixa do alto-falante estejam alinhados com os orifícios do piloto no modelo.
10 Se os furos de montagem não se alinharem, marque os locais dos novos furos.
11 Com uma broca de tamanho apropriado para a superfície de montagem e tipo de parafuso, faça os furos.
12 Remova o modelo da superfície de montagem.
13 Conecte os fios da caixa do alto-falante enquanto observa a polaridade.
Para obter mais informações sobre polaridade dos fios, consulte Otimização do som da caixa do alto-falante.
14 Se necessário, conecte a fiação do LED à caixa do alto-falante do modelo esportivo (consulte Fiação do LED do modelo esportivo).
15Coloque a caixa do alto-falante no corte.
16 Fixe a caixa do alto-falante na superfície de montagem usando os parafusos incluídos.
OBSERVAÇÃO: não aperte os parafusos, especialmente se a superfície de montagem não for plana.
Para a caixa do alto-falante do modelo clássico, você deverá conectar a grade na frente (consulte Fixação da grade na caixa do alto-falante do modelo clássico).
Substituir uma caixa do alto-falante do Fusion MS-SW10 de 10"
Você pode substituir uma caixa do alto-falante Fusion MS-SW10 de 10" pela caixa do modelo de 10" da Signature Series da marca. Não é necessário cortar ou perfurar novos orifícios.
1 Remova o MS-SW10 da superfície de montagem.
2 Remova cada arruela alongada da parte frontal da caixa do alto-falante.

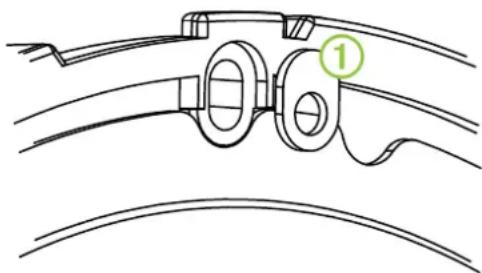

3 Gire cada arruela ① para que o orifício esteja virado para o centro da caixa do alto-falante.
4 Substitua cada arruela.
5 Continue montando a caixa do alto-falante começando na etapa 13 em Montagem da caixa do alfo-falante.
Fiação do modelo LED esportivo
Conexão dos fios de LED nas caixas dos alto-falantes do modelo esportivo
OBSERVAÇÃO: este recurso está disponível apenas para as caixas dos alto-falantes do modelo esportivo.
É possível controlar a cor dos LEDs pela polaridade dos fios de LED.
1 Com a chave sextavada, solte os parafusos dos terminais da fiação na parte traseira da caixa do alto-falante.
2 Conecte os fios preto e vermelho no terminal de acordo com a cor de LED preferida.
| LED azul Preto no negativo (-)Vermelho no positivo (+) |
| LED branco Preto no positivo (+)Vermelho no negativo (-) |
3 Com a chave sextavada, aperte os parafusos dos terminais da fiação.
Conexão dos fios de LED das caixas dos alto-falantes de modelo esportivo na alimentação
OBSERVAÇÃO: este recurso está disponível apenas para as caixas dos alto-falantes do modelo esportivo.
Toda a fiação 12 Vdc dos LEDs deve estar conectada por fusíveis na extremidade da fonte de alimentação do seu cabo usando um fusível 3 A. O cabo de alimentação vermelho (+) deve ser conectado a uma fonte de 12 Vdc através de um interruptor isolador ou um disjuntor para ligar e desligar os LEDs. Você pode usar o mesmo isolador ou disjuntor que controla o fornecimento de energia do seu aparelho de som, o que lhe permite ligar e desligar os LEDs e o aparelho de som ao mesmo tempo.
Se for necessário estender os fios vermelhos e pretos, use um fio 0,5 mm² (20 AWG) ou um fio mais grosso.
1 Passe o cabo de alimentação vermelho (+) e o de aterramento preto (-) para a bateria e a caixa do alto-falante.
2 Conecte o fio preto ao terminal negativo (-) da bateria.
3 Conecte o fio vermelho ao terminal positivo (+) da bateria através de um fusível 3 A e um interruptor isolador ou disjuntor.
Fixação da grade na caixa do alto-falante do modelo clássico
OBSERVAÇÃO: este recurso está disponível apenas para as caixas de alto-falantes do modelo clássico.
1 Com as caixas de alto-falantes montadas, segure a grade com o logotipo Fusion na parte inferior, ou na posição 6 horas.
2 Gire a grade cerca de 10° no sentido anti-horário, de modo que o logotipo Fusion esteja na posição 5 horas.
3 Coloque a grade na borda da caixa do alto-falante.
4 Gire a grade no sentido horário para fixá-la.
Otimização do som da caixa do alto-falante
Durante a instalação da caixa do alto-falante, você pode garantir sua otimização de som ao executar a caixa do alto-falante fora de fase. Você pode alternar os fios positivos e negativos na caixa do alto-falante para executá-los fora de fase.
Executar a caixa do alto-falante fora de fase das caixas acústicas permite a você identificar se a percepção dos graves vem mais da localização da caixa do alto-falante ou das caixas acústicas. Se executar a caixa do alto-falante fora de fase der uma melhor percepção de que os graves vêm da localização das caixas acústicas, a fiação fora de fase está correta para o seu sistema.
Você pode executar a caixa do alto-falante fora de fase instalando-a temporariamente na superfície de montagem usando apenas três dos parafusos. Dependendo do resultado do teste, os parafusos restantes podem ser presos ou a caixa do alto-falante pode ser removida para corrigir a polaridade dos fios.
Informações adicionais
Produtos True-Marine
Os produtos True-Marine são submetidos a testes ambientais rigorosos em condições marítimas adversas para superar as diretrizes do setor de produtos marinhos.
Qualquer produto que contém o selo de garantia True-Marine foi projetado para uma utilização simplificada e combina as tecnologias marinhas mais avançadas para proporcionar uma experiência de entretenimento líder na industria. Todos os produtos True-Marine são suportados pela garantia limitada de 3 anos da Fusion para clientes do mundo inteiro. Você pode ter certeza que a Fusion garante seus produtos e tem orgulho em fornecer produtos de qualidade True-Marine para a sua embarcação.
Regulador de tensão para LED opcional
É possível utilizar um regulador de tensão para LED (acessório SG-VREGLED opcional) para regular a tensão da alimentação da bateria para as luzes de LED. É possível utilizar o regulador de tensão, caso observe uma alteração nos níveis de brilho ao ligar o motor, carregar ou usar apenas a energia da bateria. O regulador de tensão pode acionar os LEDs de até dez alto-falantes da Signature Series ou subwoofers; por exemplo, quatro pares de alto-falantes e dois subwoofers.
Registro de seu Signature Series
Ajude-nos a atendê-lo melhor completando ainda hoje nosso registro online.
• Acesse www.fusionentertainment.com.
- Mantenha o recibo de venda original ou uma cópia em um local seguro.
Desenhos dimensionais

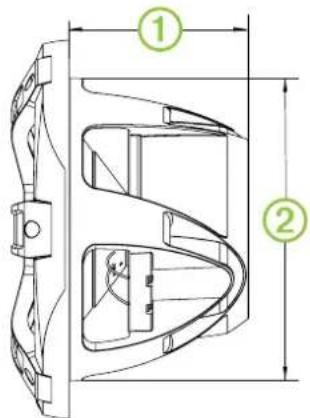

Visão lateral
Uma caixa do alto-falante do modelo esportivo é exibida, mas as dimensões são as mesmas para a caixa do alto-falante do modelo clássico.

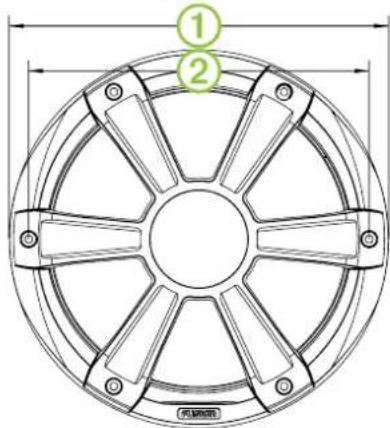

Visão frontal do modelo esportivo
| 2 | 247 mm (9,72 pol.) |

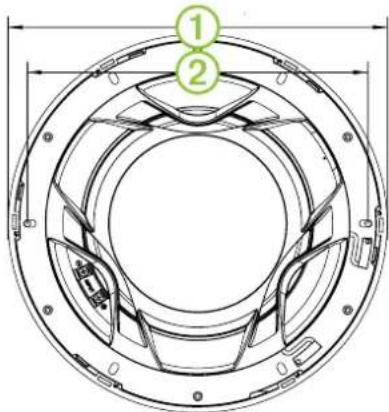

Visão traseira do modelo clássico
Limpeza da caixa do alto-falante
AVISO
Não use produtos de limpeza abrasivos ou à base de solventes nas caixas dos alto-falantes. A utilização desses produtos podem danificar o produto e anular a garantia.
Quando montadas corretamente, essas caixas dos alto-falantes são classificadas como IP65 a partir da parte frontal para a proteção no implacável ambiente marinho. As caixas dos alto-falantes não são projetadas para suportar jatos de água de alta pressão, que podem ocorrer ao lavar a sua embarcação. A falta de cuidado ao lavar a embarcação com jato de água pode danificar o produto e anular a garantia.
1 Limpe toda a água salgada e os resíduos da grade com um pano úmido.
2 Utilize um detergente suave para remover um acúmulo pesado de sal ou manchas.
Solução de problemas
Antes de entrar em contato com o seu revendedor ou centro de serviços da Fusion, execute alguns passos de solução de problemas simples para ajudar a diagnosticar o problema.
Se a caixa do alto-falante Fusion tiver sido instalada por uma empresa de instalação profissional, entre em contato com a empresa para que os técnicos possam avaliar o problema e aconselhá-lo sobre as possíveis soluções.
Não há nenhum som saindo das caixas dos alto- falantes
- Verifique se todas as conexões estão ligadas corretamente aos locais adequados.
O sistema não tem graves
- Verifique se as caixas dos alto-falantes estão presas firmemente à superfície de montagem.
O áudio está distorcido
- Verifique se os painéis ao redor da caixa do alto-falante da embarcação não estão chacoalhando.
- Verifique se o amplificador está ligado corretamente aos terminais da caixa do alto-falante.
- Se a caixa do alto-falante estiver conectada a um amplificador, verifique se o nível de entrada do amplificador corresponde ao nível de saída do som.
Para obter mais informações, consulte o manual do amplificador.
As luzes do LED não ascendem
- Verifique se todas as fiações estão corretas e presas.
Os LEDs pulsam com as notas graves da música
- Instale um regulador de tensão para LED Fusion (SG-VREGLED).
Especificações
| Potência máxima (Watts) 450 W | |
| RMS (Watts) de potência 250 W | |
| Eficiência (1 W/1 m) 88 dB | |
| Resposta de frequência (+ 3 dB) De 30 Hz a 2 kHz | |
| Profundidade mínima para montagem (folga) | 130 mm (5,125 pol.) |
| Diâmetro para montagem (folga) 223 mm (8,78 pol.) | |
| Impedimento 4 Ohms | |
| Distância segura da bússola* 520 cm (204,724 pol.) | |
| Tensão de alimentação do LED (apenas para o modelo esportivo) | De 10,8 a 16 VCC |
| Carga do LED atualmente em 14,4 Vdc (apenas para o modelo esportivo) | 150 mA |
| Intervalo de temperatura de funcionamento | De -0 a 50 °C (de 32 a 122 °F) |
| Intervalo de temperatura de armazenamento | De -20 a 70 °C (de -4 a 158 °F) |
| Classificação de água e poeira IEC 60529 | IP65 |
* Esta informação é fornecida de acordo com o padrão IEC 60945. Para mais informações, consulte abaixo.

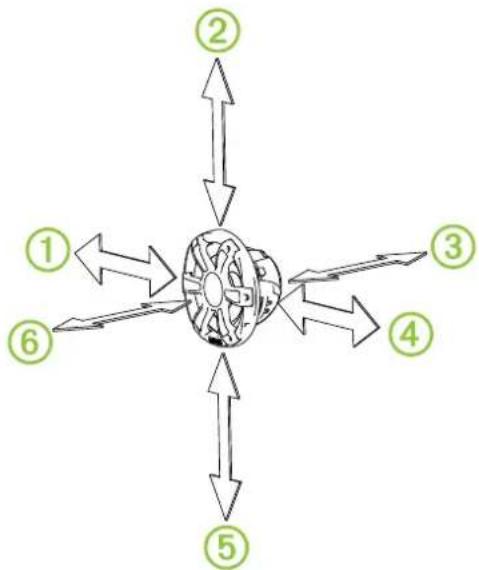

Distância segura entre a caixa do alto falante e a bússola
Todas as caixas acústicas e alto-falantes contêm ímãs que podem causar interferência nos instrumentos na sua embarcação. O tamanho do ímã usado na caixa do alto-falante afeta o nível de interferência que ele pode causar.
A interferência pode causar desvios e variações em relação à leitura de equipamento de navegação sensível, tal como bússolas magnéticas. Os desvios podem causar imprecisões ou deslocamento nas leituras, sem causar danos ao equipamento. Para diminuir os desvios, ajuste a bússola seguindo as instruções do fabricante ou distancie ao máximo possível a caixa do alto-falante do equipamento de navegação. Após distanciar a fonte da interferência, pode ser necessário recalibrar a bússola.
Para evitar desvios do equipamento de navegação, posicione as caixas dos alto-falantes para que estejam separadas a uma distância mínima do equipamento de navegação de acordo com a tabela abaixo.
| Direção da caixa do alto falante Caixa do alto-falante de 10" | |
| 1 | 302 cm (9,9 pés) |
| 2 | 295 cm (9,7 pés) |
| 3 | 513 cm (16,8 pés) |
| 4 | 277 cm (9,1 pés) |
| 5 | 295 cm (9,7 pés) |
| 6 | 488 cm (16 pés) |
Recomendações para a classificação da tensão do amplificador
| Alto-falantes de 6,5" 30 a 90 W RMS, reproduzindo música | |
| Alto-falantes de 7,7" 25 a 120 W RMS, reproduzindo música | |
| Subwoofer de 10" 50 a 300 W RMS | reproduzindo música |
Recomendações de compartimentos ideias
| Volume do compartimento vedado* 17,2 L (0,6 pés3) | |
| Volume do compartimento com porta (ventilado)** | 45 L (1,6 pés3) |
| Diâmetro da porta 104 mm (4,0 pol.) | |
| Extensão da porta 265 mm (10,45 pol.) | |
* Totalmente preenchido com material de absorção.
** Forrado com material de absorção.
