GEBRUIKSAANWIJZING SG-FL65SPC Fusion

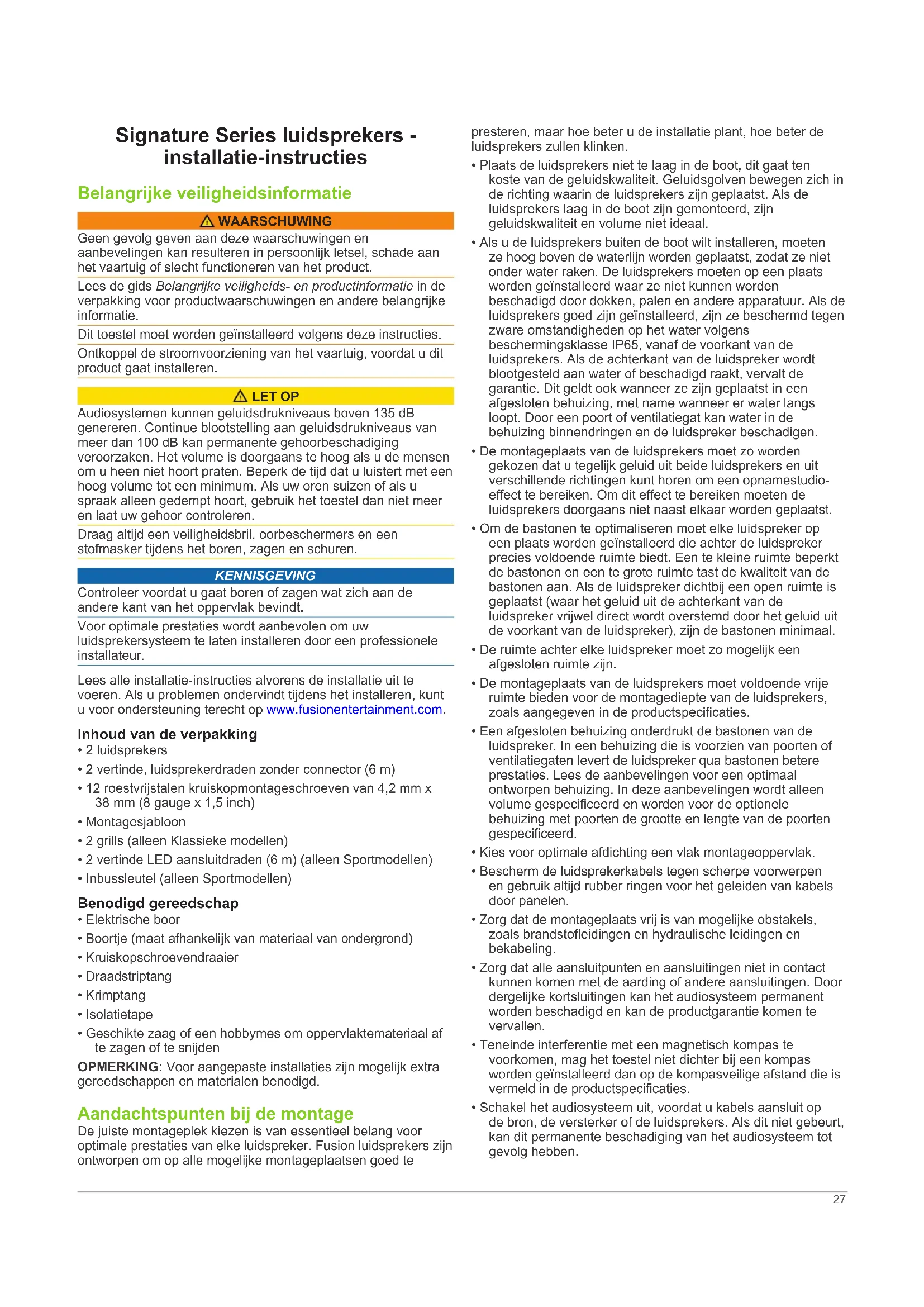

• Totalmente preenchido com material de absorção ** Forrado com material de absorção 26Signature Series luidsprekers - installatie-instructies Belangrijke veiligheidsinformatie WAARSCHUWING Geen gevolg geven aan deze waarschuwingen en aanbevelingen kan resulteren in persoonlijk letsel, schade aan het vaartuig of slecht functioneren van het product. Lees de gids Belangrijke veiligheids- en productinformatie in de verpakking voor productwaarschuwingen en andere belangrijke informatie. Dit toestel moet worden geïnstalleerd volgens deze instructies. Ontkoppel de stroomvoorziening van het vaartuig, voordat u dit product gaat installeren. LET OP Audiosystemen kunnen geluidsdrukniveaus boven 135 dB genereren. Continue blootstelling aan geluidsdrukniveaus van meer dan 100 dB kan permanente gehoorbeschadiging veroorzaken. Het volume is doorgaans te hoog als u de mensen om u heen niet hoort praten. Beperk de tijd dat u luistert met een hoog volume tot een minimum. Als uw oren suizen of als u spraak alleen gedempt hoort, gebruik het toestel dan niet meer en laat uw gehoor controleren. Draag altijd een veiligheidsbril, oorbeschermers en een stofmasker tijdens het boren, zagen en schuren. KENNISGEVING Controleer voordat u gaat boren of zagen wat zich aan de andere kant van het oppervlak bevindt. Voor optimale prestaties wordt aanbevolen om uw luidsprekersysteem te laten installeren door een professionele installateur. Lees alle installatie-instructies alvorens de installatie uit te voeren. Als u problemen ondervindt tijdens het installeren, kunt u voor ondersteuning terecht op www.fusionentertainment.com. Inhoud van de verpakking

• 12 roestvrijstalen kruiskopmontageschroeven van 4,2 mm x 38 mm (8 gauge x 1,5 inch)

• 2 vertinde LED aansluitdraden (6 m) (alleen Sportmodellen)

• Inbussleutel (alleen Sportmodellen) Benodigd gereedschap

• Boortje (maat afhankelijk van materiaal van ondergrond)

• Kruiskopschroevendraaier

• Geschikte zaag of een hobbymes om oppervlaktemateriaal af te zagen of te snijden OPMERKING: Voor aangepaste installaties zijn mogelijk extra gereedschappen en materialen benodigd. Aandachtspunten bij de montage De juiste montageplek kiezen is van essentieel belang voor optimale prestaties van elke luidspreker. Fusion luidsprekers zijn ontworpen om op alle mogelijke montageplaatsen goed te presteren, maar hoe beter u de installatie plant, hoe beter de luidsprekers zullen klinken.

• Plaats de luidsprekers niet te laag in de boot, dit gaat ten koste van de geluidskwaliteit. Geluidsgolven bewegen zich in de richting waarin de luidsprekers zijn geplaatst. Als de luidsprekers laag in de boot zijn gemonteerd, zijn geluidskwaliteit en volume niet ideaal.

• Als u de luidsprekers buiten de boot wilt installeren, moeten ze hoog boven de waterlijn worden geplaatst, zodat ze niet onder water raken. De luidsprekers moeten op een plaats worden geïnstalleerd waar ze niet kunnen worden beschadigd door dokken, palen en andere apparatuur. Als de luidsprekers goed zijn geïnstalleerd, zijn ze beschermd tegen zware omstandigheden op het water volgens beschermingsklasse IP65, vanaf de voorkant van de luidsprekers. Als de achterkant van de luidspreker wordt blootgesteld aan water of beschadigd raakt, vervalt de garantie. Dit geldt ook wanneer ze zijn geplaatst in een afgesloten behuizing, met name wanneer er water langs loopt. Door een poort of ventilatiegat kan water in de behuizing binnendringen en de luidspreker beschadigen.

• De montageplaats van de luidsprekers moet zo worden gekozen dat u tegelijk geluid uit beide luidsprekers en uit verschillende richtingen kunt horen om een opnamestudio- effect te bereiken. Om dit effect te bereiken moeten de luidsprekers doorgaans niet naast elkaar worden geplaatst.

• Om de bastonen te optimaliseren moet elke luidspreker op een plaats worden geïnstalleerd die achter de luidspreker precies voldoende ruimte biedt. Een te kleine ruimte beperkt de bastonen en een te grote ruimte tast de kwaliteit van de bastonen aan. Als de luidspreker dichtbij een open ruimte is geplaatst (waar het geluid uit de achterkant van de luidspreker vrijwel direct wordt overstemd door het geluid uit de voorkant van de luidspreker), zijn de bastonen minimaal.

• De ruimte achter elke luidspreker moet zo mogelijk een afgesloten ruimte zijn.

• De montageplaats van de luidsprekers moet voldoende vrije ruimte bieden voor de montagediepte van de luidsprekers, zoals aangegeven in de productspecificaties.

• Een afgesloten behuizing onderdrukt de bastonen van de luidspreker. In een behuizing die is voorzien van poorten of ventilatiegaten levert de luidspreker qua bastonen betere prestaties. Lees de aanbevelingen voor een optimaal ontworpen behuizing. In deze aanbevelingen wordt alleen volume gespecificeerd en worden voor de optionele behuizing met poorten de grootte en lengte van de poorten gespecificeerd.

• Kies voor optimale afdichting een vlak montageoppervlak.

• Bescherm de luidsprekerkabels tegen scherpe voorwerpen en gebruik altijd rubber ringen voor het geleiden van kabels door panelen.

• Zorg dat de montageplaats vrij is van mogelijke obstakels, zoals brandstofleidingen en hydraulische leidingen en bekabeling.

• Zorg dat alle aansluitpunten en aansluitingen niet in contact kunnen komen met de aarding of andere aansluitingen. Door dergelijke kortsluitingen kan het audiosysteem permanent worden beschadigd en kan de productgarantie komen te vervallen.

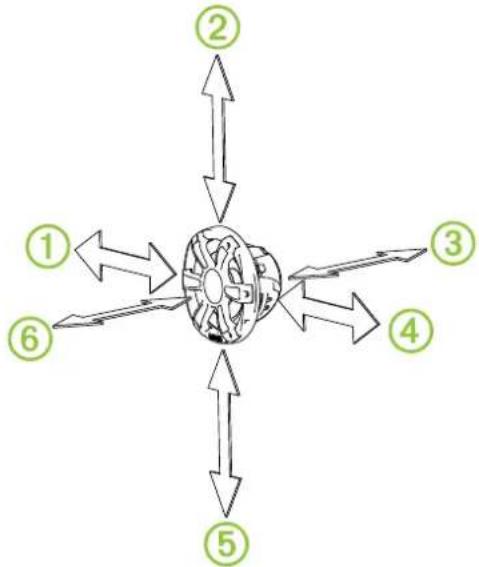

• Teneinde interferentie met een magnetisch kompas te voorkomen, mag het toestel niet dichter bij een kompas worden geïnstalleerd dan op de kompasveilige afstand die is vermeld in de productspecificaties.

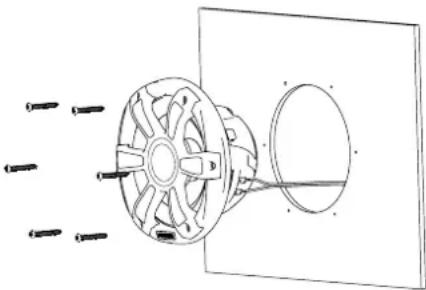

• Schakel het audiosysteem uit, voordat u kabels aansluit op de bron, de versterker of de luidsprekers. Als dit niet gebeurt, kan dit permanente beschadiging van het audiosysteem tot gevolg hebben. 27De luidsprekers monteren Kies alvorens de luidsprekers te installeren een montageplaats die achter het montageoppervlak voldoende ruimte biedt. Raadpleeg de tekeningen van het zijaanzicht voor meer informatie over de vrije ruimte. Kies aan de hand van de bovenstaande richtlijnen eerst een geschikte locatie, alvorens u de luidsprekers installeert.

Leid de draden van de bron naar de luidsprekerlocatie uit de buurt van bronnen die elektronische interferentie kunnen veroorzaken.

Snijd de montagesjabloon uit en controleer of deze past op de gekozen locatie.

Plaats de sjabloon met het Fusion logo aan de onderkant.

Bevestig de sjabloon op de gekozen locatie.

Boor met een voor de montageondergrond geschikt boortje een gat aan de binnenkant van de streepjeslijn op de sjabloon om het montageoppervlak voor te bereiden voor zagen.

Zaag met een decoupeerzaag of rotatiegereedschap het montageoppervlak uit langs de binnenkant van de streepjeslijn op de sjabloon.

Plaats de luidspreker in de opening om te testen of dit past.

Gebruik indien nodig een vijl en schuurpapier om de opening heel precies op maat te krijgen.

Als de luidspreker goed in de opening past, dient u te controleren of de montagegaten op de luidspreker zijn uitgelijnd met de voorboorgaten op de sjabloon.

Markeer de locaties van de nieuwe gaten als deze niet zijn uitgelijnd met de montagegaten op de luidspreker.

Kies een maat boortje dat geschikt is voor het montageoppervlak en type schroef en boor de gaten.

Verwijder de sjabloon van het montageoppervlak.

Sluit de luidsprekerdraden aan volgens de juiste polariteit.

Druk de kabel in een klembeugel om de trekspanning op de kabel te verminderen.

Sluit zo nodig de LED-draden aan op de Sportmodel luidsprekers (zie de volgende sectie).

Plaats de luidspreker in de opening.

Bevestig de luidspreker op het montageoppervlak met de meegeleverde schroeven. OPMERKING: Draai de schroeven niet te strak aan, vooral niet als het montageoppervlak niet vlak is. Bevestig bij Klassiek Model luidsprekers de grill op de voorkant van de luidspreker. LED-bedrading Sportmodel luidsprekers De LED-draden aansluiten op de Sportmodel luidsprekers OPMERKING: Deze functie is alleen beschikbaar op de Sportmodel luidsprekers. U kunt de kleur van de LED-lampjes regelen via de polariteit van de LED-draden.

Draai de schroeven op de aansluitpunten aan de achterkant van de luidspreker los met de inbussleutel.

Sluit de zwarte en rode draden aan op het aansluitpunt overeenkomstig de gewenste LED-kleur. Blauw LED Zwart naar negatieve (-) pool Rood naar positieve (+) pool Wit LED Zwart naar positieve (+) pool Rood naar negatieve (-) pool

Draai de schroeven op de aansluitpunten vast met de inbussleutel.

Druk de kabel in een klembeugel om de trekspanning op de kabel te verminderen. De LED-kabels van de Sportmodel luidsprekers aansluiten op de voeding OPMERKING: Deze functie is alleen beschikbaar op de Sportmodel luidsprekers. Voordat u de LED-kabels kunt aansluiten op de luidsprekers, moet u de kabels aansluiten op de voedingsbron. Alle 12 V gelijkstroomkabels naar de LED's dienen aan de kant van de voeding te zijn voorzien van een zekering van 3 ampère. De rode (+) voedingsdraad moet worden aangesloten op een 12 V gelijkstroom voedingsbron via een isolatieschakelaar of stroomverbreker om de LED's van de luidspreker in en uit te schakelen. U kunt dezelfde isolatieschakelaar of stroomverbreker gebruiken die de voeding naar uw stereo regelt, zodat u de LED's en de stereo tegelijk in en uit kunt schakelen. Als het nodig is om de bij de luidsprekers geleverde rode en zwarte draden te verlengen, dient u verlengdraden met een dikte van minimaal 0,5 mm

(20 AWG) te gebruiken.

Leid de rode (+) voedingsdraad en de zwarte (-) aarddraad naar de accu en de luidspreker.

Sluit de zwarte draad aan op de negatieve pool (-) van de accu.

Sluit de rode draad aan op de positieve (+) pool via een zekering van 3 ampère en een isolatieschakelaar of stroomverbreker. De grill bevestigen op Klassiek model luidsprekers OPMERKING: Deze functie is alleen beschikbaar op Klassiek model luidsprekers.

Pak als de luidsprekers zijn gemonteerd de grill vast met het Fusion logo aan de onderkant of in de 6 uur stand.

Draai de grill ongeveer 10° linksom, zodat het Fusion logo zich in de 5 uur stand bevindt.

Plaats de grill op de rand van de luidspreker.

Draai de grill rechtsom vast. Luidsprekergegevens True-Marine producten True-Marine producten worden onder zware omstandigheden op het water uitvoerig getest op milieuvriendelijkheid om de milieurichtlijnen voor watersportproducten te overtreffen. Elk product dat het True-Marine kwaliteitskeurmerk draagt is gebaseerd op de meest geavanceerde nautische technologieën en ontworpen om gebruikers optimaal gebruiksgemak en een in de industrie onovertroffen gebruikservaring te bieden. Op alle True-Marine producten is de beperkte, wereldwijde Fusion garantie van 3 jaar voor consumenten van toepassing. U kunt ervan op aan dat Fusion haar producten ondersteunt en zich 100% inzet om True-Marine kwaliteitsproducten voor uw boot te leveren. 28Optionele LED-spanningsregelaar U kunt een LED-spanningsregelaar (optioneel accessoire SG- VREGLED) gebruiken om de accuspanning op de LED- verlichting te regelen. U kunt de spanningsregelaar gebruiken als u merkt dat de helderheidsniveaus afnemen, wanneer de motor draait, de accu wordt opgeladen of wanneer u alleen accustroom gebruikt. De spanningsregelaar kan de stroomtoevoer regelen naar de LED's op maximaal tien luidsprekers of subwoofers uit de Signature Series; bijvoorbeeld vier paar luidsprekers en twee subwoofers. Uw Signature Series registreren Vul de onlineregistratie vandaag nog in zodat wij u beter kunnen helpen.

• Ga naar www.fusionentertainment.com.

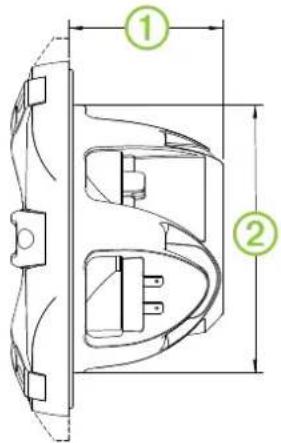

• Bewaar uw originele aankoopbewijs of een fotokopie op een veilige plek. Tekeningen luidsprekerafmetingen Zijaanzicht Signature Series Afmeting 6,5" luidsprekers 7,7" luidsprekers

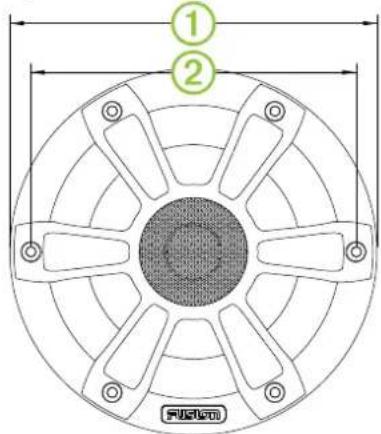

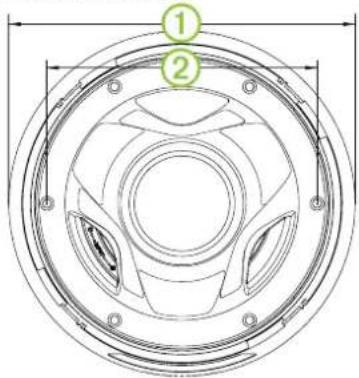

133 mm (5,25 in.) 153 mm (6,0 in.) Een Sportmodel luidspreker is afgebeeld, maar voor het Klassieke model luidspreker gelden dezelfde afmetingen. Vooraanzicht Sportmodel luidspreker Afmeting 6,5" luidsprekers 7,7" luidsprekers

156 mm (6,125 in.) 176 mm (6,9375 in.) De luidsprekers reinigen OPMERKING: Indien correct geïnstalleerd, bieden deze luidsprekers vanaf de voorkant IP65-klasse bescherming onder zware omstandigheden op het water. Ze zijn niet bestand tegen reinigen met een hogedrukspuit, bijvoorbeeld wanneer u uw schip schoon spuit. Schoonspuiten van het schip moet voorzichtig gebeuren om te voorkomen dat het product beschadigd wordt en de garantie vervalt. KENNISGEVING Gebruik op de luidsprekers geen harde reinigings- of oplosmiddelen. Door gebruik van dergelijke reinigingsmiddelen kan het product beschadigd worden en kan de garantie vervallen.

Verwijder al het zoute water en alle zoutaanslag van de luidsprekergrill met een in schoon water gedrenkte, vochtige doek.

Gebruik een zacht schoonmaakmiddel om zware aanslag van zout of vlekken te verwijderen. Problemen oplossen Probeer als zich een probleem voordoet eerst de oorzaak vast te stellen aan de hand van een paar eenvoudige stappen, voordat u contact opneemt met uw Fusion dealer of servicekantoor. Als de Fusion luidspreker door een professioneel installatiebedrijf is geïnstalleerd, dient u contact op te nemen met dat bedrijf, zodat de onderhoudstechnici kunnen bepalen wat de aard van het probleem is en u kunnen adviseren over mogelijke oplossingen. Er komt geen geluid uit de luidsprekers

• Controleer of alle draden van brontoestel en/of versterker naar de aansluitpunten van de luidsprekers correct zijn aangesloten. Het systeem geeft geen lage of hoge tonen weer

• Controleer of de draden tussen bron en luidsprekers volgens de juiste polariteit zijn aangesloten. Positief moet op positief en negatief moet op negatief worden aangesloten.

• Controleer of de luidsprekers stevig zijn bevestigd op het montageoppervlak. De geluidsweergave is vervormd

• Controleer of de panelen rondom de luidspreker op de boot niet rammelen.

• Controleer of het brontoestel en/of de versterker correct op de aansluitpunten van de luidspreker zijn aangesloten. 29• Controleer, als de luidspreker is aangesloten op een versterker, of het ingangsniveau van de versterker overeenkomt met het uitgangsniveau van de stereo. Raadpleeg de gebruikershandleiding bij de versterker voor meer informatie. De LED-lampjes branden niet

• Controleer of alle kabels correct zijn aangesloten en stevig zijn bevestigd. De LED-lampjes knipperen op lage tonen in de muziek

• Installeer een Fusion LED-spanningsregelaar (SG- VREGLED). Specificaties Specificatie 6,5" luidsprekers 7,7" luidsprekers Tweetertype Silk dome Silk dome Max. vermogen (watt) 230 W 280 W RMS vermogen (watt) 75 W 100 W Efficiëntie (1 W/1 m) 90 dB 91 dB Frequentieweergave (+ 3 dB) 70 Hz tot 22 kHz 60 Hz tot 22 kHz Min. montagediepte (vrije ruimte) 76 mm (3 in.) 83 mm (3,27 in.) Montagediameter (vrije ruimte) 136 mm (5,35 in.) 156 mm (6,12 in.) Impedantie 4 Ohm 4 Ohm Kompasveilige afstand 310 cm (122,0 in.) 360 cm (141,7 in.) LED-voedingsspanning (alleen Sportmodel luidsprekers) 10,8 tot 16 V gelijkstroom LED-belastingsstroom bij 14,4 V gelijkstroom (alleen Sportmodel luidsprekers) 150 mA Bedrijfstemperatuurbereik Van 0 tot 50°C (van 32 tot 122°F) Opslagtemperatuurbereik Van -20 tot 70°C (van -4 tot 158°F) Kompasveilige afstanden Alle luidsprekers bevatten magneten die interferentie kunnen veroorzaken met instrumenten op uw boot. De grootte van de magneet die wordt gebruikt in de luidspreker is van invloed op de hoeveelheid interferentie die de luidspreker kan veroorzaken. Interferentie kan leiden tot afwijkingen en variaties in de metingen van gevoelige navigatieapparatuur, zoals magnetische kompassen. Deze afwijkingen kunnen onnauwkeurigheden of correcties in de metingen veroorzaken, maar zijn niet schadelijk voor de apparatuur. Als u de afwijkingen wilt verminderen, past u het kompas voor de afwijking aan met behulp van de instructies van de fabrikant of plaatst u de luidspreker uit de buurt van de navigatieapparatuur. Nadat u een bron van interferentie hebt verplaatst, moet u het kompas mogelijk opnieuw kalibreren. Als u alleen een magnetisch kompas voor navigatie gebruikt, let er dan extra op dat u de luidspreker ver genoeg uit de buurt van het kompas plaatst om afwijkingen in de metingen te voorkomen. Om afwijkingen in de navigatieapparatuur te voorkomen, moet u bij het positioneren van de luidsprekers ten opzichte van de navigatieapparatuur ten minste de afstand in de tabel hieronder aanhouden. Richting van luidspreker 6,5" luidsprekers 7,7" luidsprekers

310 cm (10,17 ft.) 333 cm (10,93 ft.) Aanbevolen vermogen versterker 6,5" luidsprekers 30 tot 90 W RMS bij muziek afspelen 7,7" luidsprekers 25 tot 120 W RMS bij muziek afspelen 10" subwoofer 50 tot 300 W RMS bij muziek afspelen Aanbevelingen optimale behuizing Specificatie 6,5" luidsprekers 7,7" luidsprekers Volume afgesloten behuizing* 17,2 l (0,6 ft.
