SG-FL65SPC - Altoparlante Fusion - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante marino 6,5 pollici
Marca	Fusion
Modello	SG-FL65SPC
Potenza massima	230 W
Potenza RMS	75 W
Impedenza	4 ohm
Risposta in frequenza	70 Hz - 22 kHz (±3 dB)
Efficienza	90 dB (1 W/1 m)
Diametro di montaggio	136 mm
Profondità di montaggio minima	76 mm
Grado di protezione	IP65 (anteriore)
Tipo di cupola	Cupola in seta (Silk dome)
Alimentazione LED (modello sport)	10,8 - 16 V CC, 150 mA
Temperatura di funzionamento	0 a 50 °C
Temperatura di stoccaggio	-20 a 70 °C
Distanza di sicurezza dalla bussola	310 cm (direzione posteriore)
Contenuto della confezione	2 altoparlanti, 2 cavi da 6 m, 12 viti, griglie, modello di montaggio, chiave Allen (modello sport)
Manutenzione	Pulire con un panno umido e detergente delicato; evitare getti d'acqua potenti e prodotti abrasivi
Sicurezza	Scollegare l'alimentazione prima dell'installazione; livelli sonori >135 dB possibili, protezione uditiva consigliata
Riparabilità	Contattare un professionista o il supporto Fusion; garanzia limitata 3 anni per prodotti True-Marine

Domande frequenti - SG-FL65SPC Fusion

Come installare gli altoparlanti Fusion SG-FL65SPC ?

Scegliere una posizione adatta con spazio posteriore, utilizzare la dima fornita, tagliare la superficie, collegare i cavi rispettando la polarità, fissare l'altoparlante con le viti fornite. Seguire le istruzioni dettagliate nel manuale.

Cosa fare se non esce alcun suono dagli altoparlanti?

Controllare tutti i collegamenti dal dispositivo sorgente o dall'amplificatore ai terminali dell'altoparlante. Assicurarsi che l'alimentazione sia accesa e che il volume non sia disattivato.

Perché il suono manca di bassi o acuti?

Controllare la polarità dei cavi: morsetto positivo a positivo, negativo a negativo. Assicurarsi che gli altoparlanti siano ben fissati alla superficie di montaggio per evitare perdite acustiche.

Il suono è distorto, cosa fare?

Controllare che gli oggetti intorno all'altoparlante (quadri, ecc.) non vibrino. Assicurarsi che l'amplificatore sia regolato correttamente e che il livello di ingresso corrisponda all'uscita della sorgente.

Come collegare le spie LED sul modello sport?

Utilizzare la chiave Allen per allentare le viti dei morsetti. Collegare il filo nero al morsetto negativo e il rosso al positivo per un'illuminazione blu, o invertire per bianco. Stringere le viti e fissare il filo in un gancio.

Le spie LED non si accendono, perché?

Controllare che i collegamenti siano corretti e ben stretti. Assicurarsi che l'alimentazione (10,8-16 V CC) sia presente e che il fusibile da 3 A non sia bruciato.

Posso usare questi altoparlanti in un box chiuso o reflex?

Sì, le prestazioni dei bassi possono essere migliorate. Per 6,5 e 7,7 pollici, il volume consigliato per un box chiuso è rispettivamente 17,2 L e 20 L, e per un reflex 25 L e 30 L con un reflex da 76 mm di diametro.

Come pulire gli altoparlanti Fusion?

Utilizzare un panno umido con acqua dolce per rimuovere sale e residui. Per le macchie, un detergente delicato è accettabile. Evitare prodotti abrasivi e pulitori ad alta pressione.

Qual è la potenza dell'amplificatore consigliata per questi altoparlanti?

Per i modelli da 6,5 pollici, utilizzare un amplificatore che eroghi da 30 a 90 W RMS per canale. Per i 7,7 pollici, da 25 a 120 W RMS. Per un subwoofer da 10 pollici, da 50 a 300 W RMS.

Gli altoparlanti sono resistenti all'acqua?

Sì, la parte anteriore offre una protezione IP65 contro gli spruzzi marini. Tuttavia, la parte posteriore non deve essere esposta all'acqua; installarli sopra la linea di galleggiamento ed evitare box aperti agli spruzzi.

MANUALE UTENTE SG-FL65SPC Fusion

Altoparlanti Signature Series Istruzioni di installazione.... 10

Altoparlanti Signature Series Istruzioni di installazione

Informazioni importanti sulla sicurezza

ATTENZIONE

La mancata osservanza delle seguenti avvertenze e avvisi potrebbe causare lesioni personali, danni all'imbarcazione o scarse prestazioni del prodotto.

Per avvisi sul prodotto e altre informazioni importanti, consultare la guida Informazioni importanti sulla sicurezza e sul prodotto inclusa nella confezione.

Questo dispositivo deve essere installato attenendosi alle seguenti istruzioni.

Scollegare l'alimentazione dell'imbarcazione prima di installare il prodotto.

AVVISO

I sistemi audio possono produrre livelli di pressione audio superiori a 135 dB. L'esposizione costante a livelli di pressione audio superiori a 100 dB può causare perdita di udito permantente. Generalmente il volume è troppo alto se non si riescono a sentire le persone che parlano. Limitare la quantità di tempo in cui si utilizza il volume alto. Se si avvertono fischi alle orecchie o suoni ovattati, interrompere l'ascolto e far controllare l'udito.

Durante le operazioni di foratura, taglio o carteggiatura, indossare degli occhiali protettivi, una maschera antipolvere e un'adeguata protezione per l'udito.

AVVERTENZA

Prima di effettuare fori o tagli verificare l'eventuale presenza di oggetti nel lato opposto della superficie da tagliare.

Per prestazioni ottimali, è consigliata l'installazione del sistema di altoparlanti da parte di un tecnico specializzato.

Leggere tutte le istruzioni di installazione prima di iniziare l'installazione. In caso di difficoltà durante l'installazione, visitare il sito Web www.fusionentertainment.com per assistenza relativa ai prodotti.

Contenuto della confezione

• 2 altoparlanti
- 2 cavi degli altoparlanti stagnati, preterminati (6 m)
- 12 viti di montaggio Phillips in acciaio inossidabile 4,2 mm x 38 mm (8 calibro x 1,5 poll.)
• Dima per il montaggio
• 2 griglie (solo modelli Classico)
- 2 cavi stagnati per il collegamento dei LED (6 m) (solo modelli Sport)
• Chiave esagonale (solo modelli Sport)

Strumenti necessari per l'installazione

• Trapano elettrico
• Punta da trapano (la dimensione varia in base al materiale della superficie)
  • Cacciavite Phillips
• Spelacavi
• Crimpatrice
• Nastro isolante
• Sega o taglierino per tagliare il materiale della superficie

NOTA: per le installazioni personalizzate, potrebbero essere necessari altri strumenti e materiali.

Informazioni sull'installazione

Selezionare la posizione di installazione corretta è fondamentale per ottimizzare le prestazioni di ciascun altoparlante. Gli altoparlanti Fusion sono progettati per funzionare nella gamma più ampia possibile di posizioni di installazione, tuttavia maggiore sarà la pianificazione dell'installazione, migliore sarà la qualità dell'audio emesso dagli altoparlanti.

• Per prestazioni ottimali, gli altoparlanti non devono essere installati nella parte bassa dell'imbarcazione. L'audio viaggia nella direzione verso la quale sono rivolti gli altoparlanti. La qualità del suono non è ottimale se gli altoparlanti vengono montati in basso.
• Per installare gli altoparlanti al di fuori dell'imbarcazione, scegliere una posizione nettamente sopra la superficie dell'acqua, in modo tale che non vengano sommersi. Installare gli altoparlanti in una posizione che eviti danni causati da banchine, piloni o altre attrezzature. Se montati correttamente, questi altoparlanti hanno un grado di protezione IP65 per l'impiego in ambienti marini difficili. L'esposizione all'acqua e i danni alla parte posteriore dell'altoparlante invalideranno la garanzia. Ciò include l'installazione in un involucro sigillato, specialmente se lavabile. Una porta o una presa d'aria potrebbero consentire all'acqua di penetrare nell'involucro e danneggiare l'altoparlante.
• Le posizioni di installazione degli altoparlanti devono permettere di udire i suoni provenienti da entrambi gli altoparlanti e da diverse posizioni contemporaneamente per raggiungere un effetto audio diffuso. Per raggiungere questo effetto, gli altoparlanti non devono essere installati uno accanto all'altro.
• Per prestazioni ottimali dei bassi, installare ciascun altoparlante in un'area che prevede spazio sufficiente dietro l'altoparlante. Un'area troppo ridotta limita i bassi e un'area troppo vasta compromette le prestazioni dei bassi. Posizionare un altoparlante vicino a un'area aperta (in cui il suono proveniente dalla parte posteriore dell'altoparlante ha un percorso molto breve rispetto all'audio proveniente dalla parte anteriore dell'altoparlante) produce bassi più attenuati.
• Laddove possibile, l'area dietro a ciascun altoparlante deve essere racchiusa.
• Le posizioni di installazione dell'altoparlante devono fornire ingombro sufficiente alla profondità di installazione degli altoparlanti, come indicato nelle specifiche del prodotto.
• Se un altoparlante non viene esposto all'ambiente esterno, è possibile ottenere migliori prestazioni dei bassi utilizzando un involucro dotato di porte. Visualizzare le note per la protezione ottimale. Tali note specificano esclusivamente il volume e, per l'opzione con porte, viene fornita la dimensione e la lunghezza ottimale delle porte.
• Selezionare una superficie di installazione piatta per sigillare in modo ottimale.
• Proteggere i cavi dell'altoparlante da oggetti acuminati e utilizzare sempre occhielli di gomma per i cablaggi nei pannelli.
• La posizione di installazione deve evitare potenziali ostacoli, ad esempio carburante, tubi idraulici e cavi.
• Proteggere tutti i terminali e le connessioni da incagliamenti. In caso contrario potrebbero verificarsi danni permanenti al sistema audio che invalideranno la garanzia del prodotto.
• Per evitare interferenze con una bussola magnetica, installare gli altoparlanti rispettando la distanza di sicurezza dalla bussola indicata nelle specifiche del prodotto.
• Il sistema audio deve essere spento prima di effettuare qualsiasi collegamento all'unità sorgente, all'amplificatore o agli altoparlanti. In caso contrario potrebbero verificarsi danni permanenti al sistema audio.

Installazione degli altoparlanti

Prima di installare gli altoparlanti, scegliere una posizione con sufficiente ingombro dietro la superficie di installazione. Per informazioni sull'ingombro consultare i disegni della parte laterale.

Prima di installare gli altoparlanti, scegliere una posizione seguendo le linee guida precedenti.

1 Passare i cavi dalla sorgente alla posizione degli altoparlanti, lontano da fonti di interferenza elettrica.
2 Rifinire la dima e accertarsi che sia idonea per la posizione selezionata.
3 Orientare la dima con il logo Fusion rivolto verso la parte inferiore della dima.

4 Fissare la dima nella posizione di installazione.

5 Con una punta da trapano compatibile con la superficie di installazione, praticare un foro all'interno della linea tracciata sulla dima per prepararsi al taglio della superficie di installazione.

6 Tagliare con una sega o con uno strumento a rotazione la superficie di installazione seguendo l'interno della linea sulla dima.

7 Posizionare l'altoparlante nel foro per verificare l'ingombro.

8 Se necessario, utilizzare una lima e della carta abrasiva per rifinire l'incasso.

9 Dopo aver inserito correttamente l'altoparlante nell'incasso, accertarsi che i fori di montaggio su quest'ultimo siano allineati ai fori di riferimento sulla dima.

10 Se i fori non sono allineati segnare la nuova posizione corretta.

11 Con una punta da trapano di dimensioni compatibili con la superficie di installazione e con il tipo di viti, praticare i fori.

12 Rimuovere la dima dalla superficie di installazione.

13 Collegare i cavi dell'altoparlante osservando la polarità.

14 Inserire il cavo in una clip di fissaggio per allentare la tensione sul cavo.

15 Se necessario, collegare i cavi LED agli altoparlanti modello Sport (vedere la sezione seguente).

16 Posizionare l'altoparlante nella sagoma ritagliata.

17 Fissare l'altoparlante alla superficie di installazione utilizzando le viti in dotazione.

NOTA: non serrare eccessivamente le viti, specialmente se la superficie di installazione non è piana.

Per gli altoparlanti modello Classico, collegare la griglia alla parte anteriore dell'altoparlante.

Cavi LED degli altoparlanti modello Sport

Collegamento dei cavi LED agli altoparlanti modello Sport

NOTA: questa funzione è disponibile solo per gli altoparlanti modello Sport.

È possibile controllare il colore dei LED in base alla polarità dei cavi LED.

1 Con una chiave esagonale, allentare le viti sui terminali dei cavi sulla parte posteriore dell'altoparlante.
2 Collegare i cavi nero e rosso al terminale in base al colore LED preferito.

LED blu Nero a negativo (-)Rosso a positivo (+)

LED bianco Nero a positivo (+)Rosso a negativo (-)

3 Con una chiave esagonale, serrare le viti sui terminali dei cavi.
4 Inserire il cavo in una clip di fissaggio per allentare la tensione sul cavo.

Collegamento dei cavi LED degli altoparlanti modello Sport all'alimentazione

NOTA: questa funzione è disponibile solo per gli altoparlanti modello Sport.

Prima di poter collegare i cavi LED agli altoparlanti, è necessario collegare i cavi LED all'alimentazione.

Tutti i cablaggi da 12 V cc ai LED devono essere saldati in corrispondenza dell'estremità della sorgente di alimentazione del cavo mediante un fusibile 3 A. Il cavo di alimentazione rosso (+) deve essere collegato a una sorgente da 12 V cc tramite un interruttore/sezionatore o un interruttore automatico per accendere e spegnere i LED dell'altoparlante. È possibile utilizzare lo stesso interruttore/sezionatore o interruttore automatico che controlla l'alimentazione dello stereo per accendere e spegnere contemporaneamente i LED e lo stereo.

Se fosse necessario prolungare i cavi rosso e nero inclusi con gli altoparlanti, utilizzare un cavo da 0,5 mm (20 AWG²) o di maggiore spessore.

1 Passare il cavo rosso (+) e il cavo nero di terra (-) attraverso la batteria e l'altoparlante.
2 Collegare il cavo nero al terminale negativo (-) della batteria.
3 Collegare il cavo rosso al terminale positivo (+) mediante un fusibile 3 A e un interruttore/sezionatore o interruttore automatico.

Collegamento della griglia agli altoparlanti modello Classico

NOTA: questa funzione è disponibile solo per gli altoparlanti modello Classico.

1 Con gli altoparlanti installati, posizionare la griglia con il logo Fusion rivolto verso la parte inferiore oppure posizionato a ore 6.
2 Ruotare la griglia in senso antiorario di circa 10°, in modo che il logo Fusion sia posizionato a ore 5.
3 Posizionare la griglia sul cerchio dell'altoparlante.
4 Ruotare la griglia in senso orario per fissarla.

Informazioni sugli altoparlanti

Prodotti True-Marine

I prodotti True-Marine sono soggetti a rigorosi test ambientali in condizioni marine difficili per superare le linee guida del settore dei prodotti per la nautica.

I prodotti che includono il bollino di garanzia True-Marine sono stati progettati per la semplicità d'uso e combinano le tecnologie per la nautica più avanzate per offrire un'esperienza di intrattenimento leader del settore. Tutti i prodotti True-Marine sono supportati dalla garanzia mondiale del consumatore Fusion limitata di 3 anni. Fusion rispetta gli impegni ed è orgogliosa di fornire prodotti di qualità True-Marine per le imbarcazioni.

Regolatore di tensione LED opzionale

È possibile utilizzare un regolatore di tensione LED (accessorio opzionale SG-VREGLED) per regolare l'alimentazione di tensione della batteria per le luci LED. È possibile utilizzare il regolatore di tensione se si notano cambiamenti nei livelli di luminosità quando il motore è acceso, in carica oppure alimentato esclusivamente a batteria. Il regolatore di tensione può alimentare i LED di massimo dieci altoparlanti o subwoofer Signature Series; ad esempio otto altoparlanti e due subwoofer.

Registrazione del Signature Series

Per un'assistenza completa, eseguire subito la registrazione in linea.

- Visitare il sito Web www.fusionentertainment.com.

- Conservare in un luogo sicuro la ricevuta di acquisto originale o la fotocopia.

Disegni di ingombro dell'altoparlante

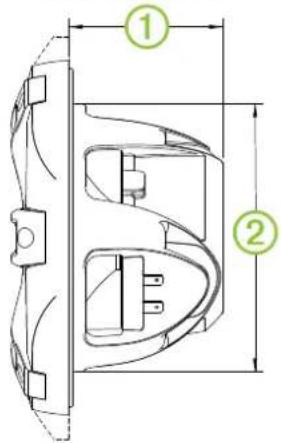

Vista laterale del modello Signature Series

Nell'esempio viene mostrato un altoparlante modello Sport, ma le dimensioni sono le stesse per l'altoparlante modello Classico.

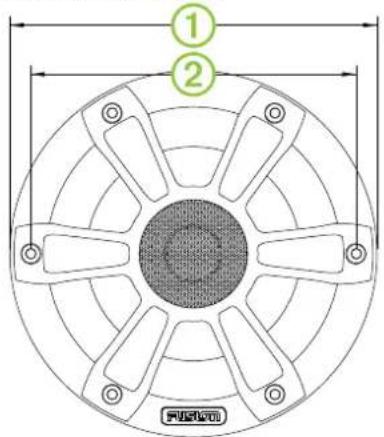

Vista anteriore del modello Sport

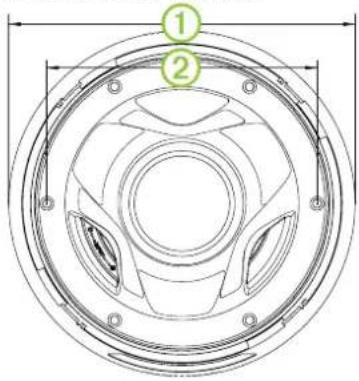

Vista posteriore del modello Classico

Pulizia degli altoparlanti

NOTA: se montati correttamente, questi altoparlanti hanno un grado di protezione IP65 per l'impiego in ambienti marini difficili. Non sono progettati per resistere a spruzzi d'acqua ad alta pressione, che potrebbero verificarsi durante il lavaggio dell'imbarcazione. Gli spruzzi d'acqua possono danneggiare il prodotto e invalidare la garanzia.

AVVERTENZA

Non utilizzare detergenti aggressivi o a base di solventi sugli altoparlanti. L'uso di tali detergenti può danneggiare il prodotto e invalidare la garanzia.

1 Rimuovere l'acqua salata e i residui di sale dalla griglia degli altoparlanti con un panno soffice inumidito con acqua dolce.
2 Utilizzare un detergente delicato per rimuovere gli accumuli di sale o le macchie d'acqua.

Risoluzione dei problemi

Prima di contattare il rivenditore Fusion o il centro assistenza, effettuare una semplice procedura per diagnosticare il problema. Se l'altoparlante Fusion è stato installato da una ditta di installazione professionale, contattare la ditta in modo che i tecnici possano valutare il problema e fornire possibili soluzioni.

Dagli altoparlanti non proviene alcun suono

- Verificare che tutte le connessioni dal dispositivo sorgente e/o dall'amplificatore siano collegate correttamente ai terminali dell'altoparlante.

Il sistema non trasmette le frequenze alte o basse

- Verificare che la polarità dei cavi sia rispettata tra la sorgente e gli altoparlanti.

I cavi devono essere collegati da positivo a positivo e da negativo a negativo.

- Verificare che gli altoparlanti siano collegati saldamente alla superficie di installazione.

L'audio è distorto

• Verificare che i pannelli che circondano l'altoparlante sull'imbarcazione non emettano fruscii.
• Verificare che il dispositivo sorgente e/o l'amplificatore siano collegati correttamente ai terminali dell'altoparlante.
• Se l'altoparlante è collegato a un amplificatore, verificare che il livello di input dell'amplificatore corrisponda al livello di output dello stereo. Per ulteriori informazioni, consultare il manuale dell'amplificatore.

Le luci LED non si accedono

- Verificare che tutti i collegamenti dei cavi siano corretti e saldi.

I LED pulsano con le note musicali basse

- Installare un regolatore di tensione LED Fusion (SG-VREGLED).

Caratteristiche tecniche

Specifiche Altoparlanti da 6,5" Altoparlanti da 7,7"
Tipo di tweeter Cupola di seta	a Cupola di seta
Potenza massima (Watt) 230	W 280 W
Potenza RMS (Watt) 75 W	100 W
Efficienza (1 W/1 m) 90 dB	1 dB
Risposta in frequenza (+ 3 dB)	Da 70 Hz a 22 kHz Da	60 Hz a 22 kHz
Profondità di installazione minima (ingombro)	76 mm (3 poll.) 83 mm	(3,27 poll.)
Diametro di installazione (ingombro)	136 mm (5,35 poll.)	156 mm (6,12 poll.)
Impedenza 4 ohm 4 ohm
Distanza di sicurezza dalla bussola	310 cm (122,0 poll.)	360 cm (141,7 poll.)
Tensione di alimentazione LED (solo per gli altoparlanti modello Sport)	Da 10,8 a 16 V cc
Corrente di carico LED a 14,4 V cc (solo per gli altoparlanti modello Sport)	150 mA
Temperatura operativa	Da 0 a 50 °C (da 32 a 122 °F)
Temperatura di stoccaggio	Da -20 a 70 °C (da -4 a 158 °F)

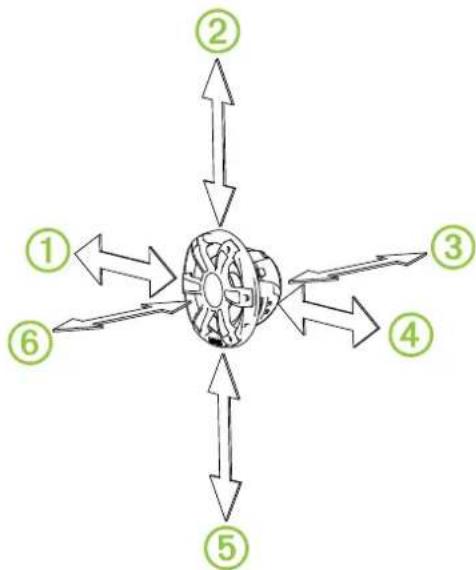

Distanze di sicurezza dalla bussola

Tutti gli altoparlanti contengono magneti che possono causare interferenze con le strumentazioni sull'imbarcazione. La dimensione del magnete utilizzato nell'altoparlante influisce sulla quantità di interferenza causata dall'altoparlante.

L'interferenza può causare deviazioni e variazioni nelle letture delle apparecchiature di navigazioni sensibili, ad esempio le bussole magnetiche. Tali deviazioni possono causare imprecisioni o differenze nelle letture, ma non causeranno danni alle apparecchiature. Per ridurre le deviazioni, regolare la bussola per la deviazione attenendosi alle istruzioni fornite dal produttore o allontanare l'altoparlante dalle apparecchiature di navigazione. Dopo aver spostato una fonte di interferenza, è possibile ricalibrare la bussola.

Se durante la navigazione viene utilizzata esclusivamente una bussola magnetica, accertarsi di posizionare l'altoparlante sufficientemente lontano dalla bussola per evitare di causare deviazioni nelle letture.

Per evitare deviazioni alle apparecchiature di navigazione, posizionare gli altoparlanti alla distanza minima indicata nella tabella riportata di seguito dalle apparecchiature di navigazione.

Direzione dall'altoparlante	Altoparlanti da 6,5"	Altoparlanti da 7,7"
1	181 cm (5,94 piedi)	193 cm (3,33 piedi)
2	198 cm (6,49 piedi)	224 cm (7,35 piedi)
3	310 cm (10,17 piedi)	358 cm (11,75 piedi)
4	153 cm (5,02 piedi)	175 cm (5,74 piedi)
5	160 cm (5,24 piedi)	198 cm (6,50 piedi)
6	310 cm (10,17 piedi)	333 cm (10,93 piedi)

Note sulla classificazione di potenza dell'amplificatore

Altoparlanti da 6,5"	RMS da 30 a 90 W, riproduzione di musica
Altoparlanti da 7,7"	RMS da 25 a 120 W, riproduzione di musica
Subwoofer da 10"	RMS da 50 a 300 W, riproduzione di musica

Note per la protezione ottimale

Specifiche Altoparlanti da 6,5" Altoparlanti da 7,7"
Volume del rivestimento sigillato*	17,2 L (0,6 piedi3)	20 L (0,7 piedi3)
Volume del rivestimento con porte (ventilato)**	25 L (0,88 piedi3)	30 L (1,06 piedi3)
Diametro della porta 76 mm (3 poll.) 76 mm (3 poll.)
Lunghezza della porta 162 mm (6,4 poll.) 160 mm (6,3 poll.)

*Riempito completamente con materiale assorbente
**Rivestito con materiale assorbente
