BEDIENUNGSANLEITUNG SG-FL65SPC Fusion

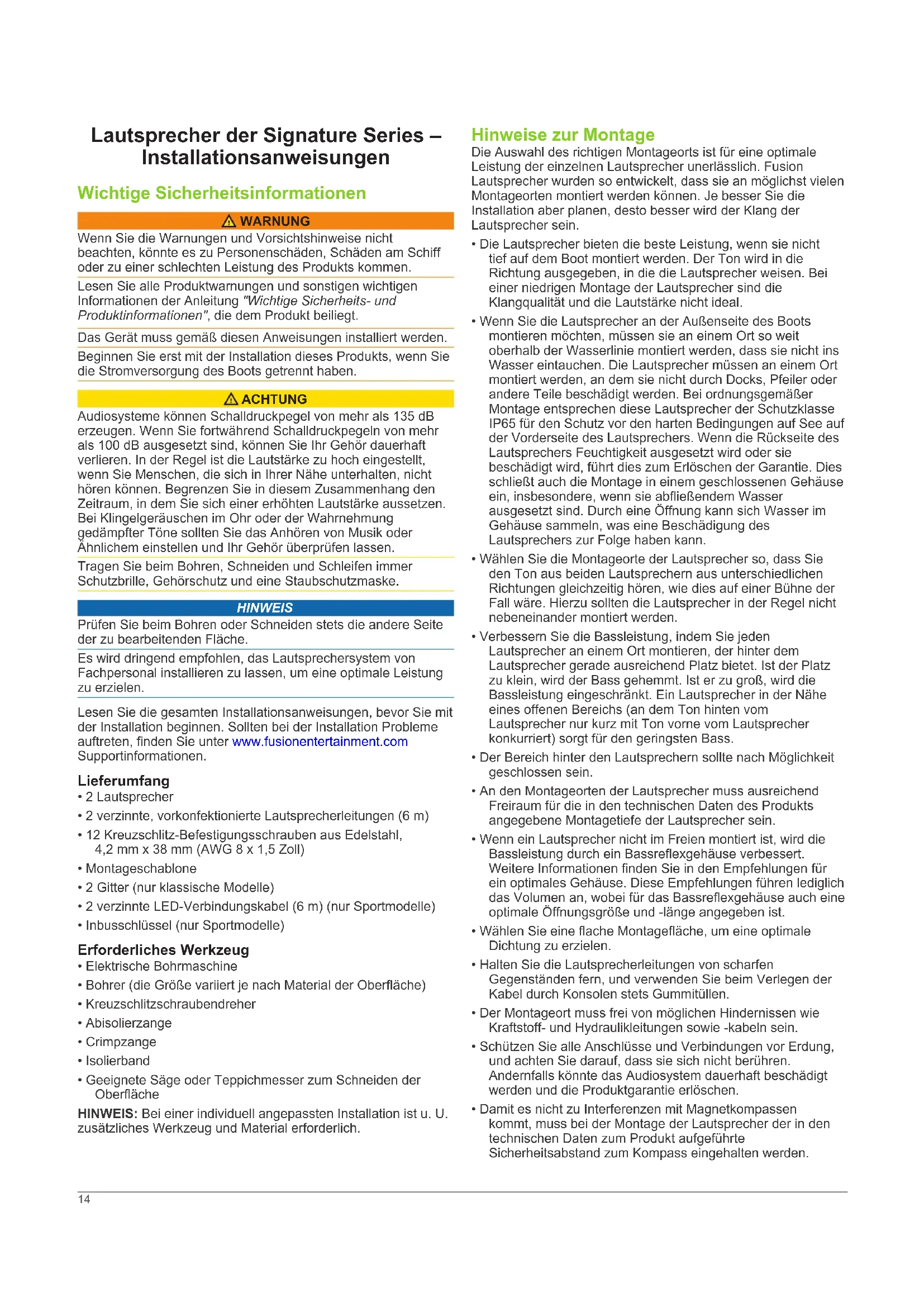

Diametro della porta 76 mm (3 poll.) 76 mm (3 poll.) Lunghezza della porta 162 mm (6,4 poll.) 160 mm (6,3 poll.) *Riempito completamente con materiale assorbente **Rivestito con materiale assorbente 13Lautsprecher der Signature Series – Installationsanweisungen Wichtige Sicherheitsinformationen WARNUNG Wenn Sie die Warnungen und Vorsichtshinweise nicht beachten, könnte es zu Personenschäden, Schäden am Schiff oder zu einer schlechten Leistung des Produkts kommen. Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits- und Produktinformationen", die dem Produkt beiliegt. Das Gerät muss gemäß diesen Anweisungen installiert werden. Beginnen Sie erst mit der Installation dieses Produkts, wenn Sie die Stromversorgung des Boots getrennt haben. ACHTUNG Audiosysteme können Schalldruckpegel von mehr als 135 dB erzeugen. Wenn Sie fortwährend Schalldruckpegeln von mehr als 100 dB ausgesetzt sind, können Sie Ihr Gehör dauerhaft verlieren. In der Regel ist die Lautstärke zu hoch eingestellt, wenn Sie Menschen, die sich in Ihrer Nähe unterhalten, nicht hören können. Begrenzen Sie in diesem Zusammenhang den Zeitraum, in dem Sie sich einer erhöhten Lautstärke aussetzen. Bei Klingelgeräuschen im Ohr oder der Wahrnehmung gedämpfter Töne sollten Sie das Anhören von Musik oder Ähnlichem einstellen und Ihr Gehör überprüfen lassen. Tragen Sie beim Bohren, Schneiden und Schleifen immer Schutzbrille, Gehörschutz und eine Staubschutzmaske. HINWEIS Prüfen Sie beim Bohren oder Schneiden stets die andere Seite der zu bearbeitenden Fläche. Es wird dringend empfohlen, das Lautsprechersystem von Fachpersonal installieren zu lassen, um eine optimale Leistung zu erzielen. Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit der Installation beginnen. Sollten bei der Installation Probleme auftreten, finden Sie unter www.fusionentertainment.com Supportinformationen. Lieferumfang

• 2 verzinnte, vorkonfektionierte Lautsprecherleitungen (6 m)

• 12 Kreuzschlitz-Befestigungsschrauben aus Edelstahl, 4,2 mm x 38 mm (AWG 8 x 1,5 Zoll)

• 2 Gitter (nur klassische Modelle)

• 2 verzinnte LED-Verbindungskabel (6 m) (nur Sportmodelle)

• Inbusschlüssel (nur Sportmodelle) Erforderliches Werkzeug

• Elektrische Bohrmaschine

• Bohrer (die Größe variiert je nach Material der Oberfläche)

• Kreuzschlitzschraubendreher

• Geeignete Säge oder Teppichmesser zum Schneiden der Oberfläche HINWEIS: Bei einer individuell angepassten Installation ist u. U. zusätzliches Werkzeug und Material erforderlich. Hinweise zur Montage Die Auswahl des richtigen Montageorts ist für eine optimale Leistung der einzelnen Lautsprecher unerlässlich. Fusion Lautsprecher wurden so entwickelt, dass sie an möglichst vielen Montageorten montiert werden können. Je besser Sie die Installation aber planen, desto besser wird der Klang der Lautsprecher sein.

• Die Lautsprecher bieten die beste Leistung, wenn sie nicht tief auf dem Boot montiert werden. Der Ton wird in die Richtung ausgegeben, in die die Lautsprecher weisen. Bei einer niedrigen Montage der Lautsprecher sind die Klangqualität und die Lautstärke nicht ideal.

• Wenn Sie die Lautsprecher an der Außenseite des Boots montieren möchten, müssen sie an einem Ort so weit oberhalb der Wasserlinie montiert werden, dass sie nicht ins Wasser eintauchen. Die Lautsprecher müssen an einem Ort montiert werden, an dem sie nicht durch Docks, Pfeiler oder andere Teile beschädigt werden. Bei ordnungsgemäßer Montage entsprechen diese Lautsprecher der Schutzklasse IP65 für den Schutz vor den harten Bedingungen auf See auf der Vorderseite des Lautsprechers. Wenn die Rückseite des Lautsprechers Feuchtigkeit ausgesetzt wird oder sie beschädigt wird, führt dies zum Erlöschen der Garantie. Dies schließt auch die Montage in einem geschlossenen Gehäuse ein, insbesondere, wenn sie abfließendem Wasser ausgesetzt sind. Durch eine Öffnung kann sich Wasser im Gehäuse sammeln, was eine Beschädigung des Lautsprechers zur Folge haben kann.

• Wählen Sie die Montageorte der Lautsprecher so, dass Sie den Ton aus beiden Lautsprechern aus unterschiedlichen Richtungen gleichzeitig hören, wie dies auf einer Bühne der Fall wäre. Hierzu sollten die Lautsprecher in der Regel nicht nebeneinander montiert werden.

• Verbessern Sie die Bassleistung, indem Sie jeden Lautsprecher an einem Ort montieren, der hinter dem Lautsprecher gerade ausreichend Platz bietet. Ist der Platz zu klein, wird der Bass gehemmt. Ist er zu groß, wird die Bassleistung eingeschränkt. Ein Lautsprecher in der Nähe eines offenen Bereichs (an dem Ton hinten vom Lautsprecher nur kurz mit Ton vorne vom Lautsprecher konkurriert) sorgt für den geringsten Bass.

• Der Bereich hinter den Lautsprechern sollte nach Möglichkeit geschlossen sein.

• An den Montageorten der Lautsprecher muss ausreichend Freiraum für die in den technischen Daten des Produkts angegebene Montagetiefe der Lautsprecher sein.

• Wenn ein Lautsprecher nicht im Freien montiert ist, wird die Bassleistung durch ein Bassreflexgehäuse verbessert. Weitere Informationen finden Sie in den Empfehlungen für ein optimales Gehäuse. Diese Empfehlungen führen lediglich das Volumen an, wobei für das Bassreflexgehäuse auch eine optimale Öffnungsgröße und -länge angegeben ist.

• Wählen Sie eine flache Montagefläche, um eine optimale Dichtung zu erzielen.

• Halten Sie die Lautsprecherleitungen von scharfen Gegenständen fern, und verwenden Sie beim Verlegen der Kabel durch Konsolen stets Gummitüllen.

• Der Montageort muss frei von möglichen Hindernissen wie Kraftstoff- und Hydraulikleitungen sowie -kabeln sein.

• Schützen Sie alle Anschlüsse und Verbindungen vor Erdung, und achten Sie darauf, dass sie sich nicht berühren. Andernfalls könnte das Audiosystem dauerhaft beschädigt werden und die Produktgarantie erlöschen.

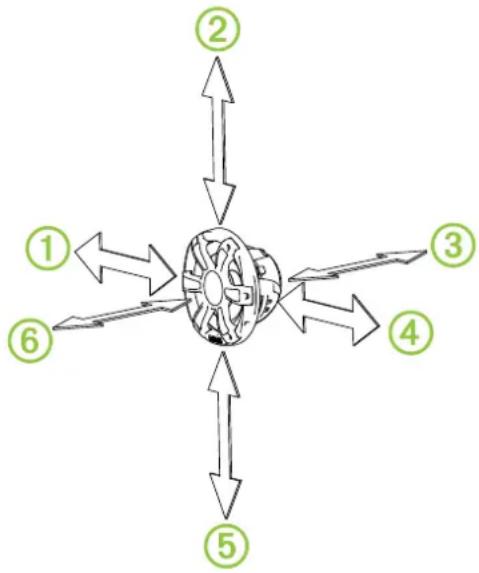

• Damit es nicht zu Interferenzen mit Magnetkompassen kommt, muss bei der Montage der Lautsprecher der in den technischen Daten zum Produkt aufgeführte Sicherheitsabstand zum Kompass eingehalten werden. 14• Das Audiosystem muss ausgeschaltet sein, bevor Sie Verbindungen mit dem Quellgerät, dem Verstärker oder den Lautsprechern herstellen. Andernfalls könnte es zu dauerhaften Schäden am Audiosystem kommen. Montieren der Lautsprecher Wählen Sie vor der Montage der Lautsprecher einen Montageort aus, der hinter der Montagefläche genug Freiraum bietet. Informationen zum Freiraum finden Sie in den Zeichnungen der Seitenansicht. Wählen Sie vor der Montage der Lautsprecher einen Montageort aus, und folgen Sie dazu den oben angegebenen Richtlinien.

Verlegen Sie die Leitungen von der Quelle zum Montageort des Lautsprechers. Dabei muss ausreichend Abstand zu elektronischen Störquellen bestehen.

Schneiden Sie die Schablone zu, und achten Sie darauf, dass sie an den gewählten Montageort passt.

Richten Sie die Schablone so aus, dass sich das Fusion Logo unten befindet.

Befestigen Sie die Schablone am gewählten Ort.

Bringen Sie mit einem für die Montagefläche geeigneten Bohrer ein Loch in der gestrichelten Linie auf der Schablone an, um die Montagefläche für das Schneiden vorzubereiten.

Schneiden Sie mit einer Stichsäge oder einem Multifunktionswerkzeug die Montagefläche entlang der Innenseite der Schablonenlinie aus.

Setzen Sie den Lautsprecher in den Ausschnitt ein, um den Sitz zu testen.

Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit Feile und Sandpapier an.

Wenn der Lautsprecher ordnungsgemäß im Ausschnitt sitzt, vergewissern Sie sich, dass die Montagelöcher am Lautsprecher auf die Vorbohrungen der Schablone ausgerichtet sind.

Ist das nicht der Fall, kennzeichnen Sie neue Positionen für die Löcher.

Bringen Sie mit einem für die Montagefläche und den Schraubentyp geeigneten Bohrer die Löcher an.

Entfernen Sie die Schablone von der Montagefläche.

Verbinden Sie die Lautsprecherleitungen, und achten Sie dabei auf die korrekte Ausrichtung der Pole.

Drücken Sie die Leitung in eine Halteklammer, um den auf die Leitung ausgeübten Druck zu verringern.

Verbinden Sie bei Bedarf die LED-Leitungen mit den Lautsprechern des Sportmodells (siehe folgender Abschnitt).

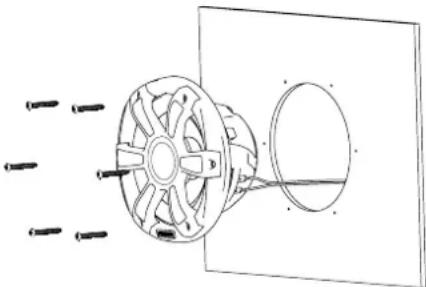

Setzen Sie den Lautsprecher in den Ausschnitt ein.

Sichern Sie den Lautsprecher mit den mitgelieferten Schrauben an der Montagefläche. HINWEIS: Ziehen Sie die Schrauben nicht zu fest an. Dies gilt besonders dann, wenn die Montagefläche nicht flach ist. Bringen Sie bei Lautsprechern des klassischen Modells das Gitter an der Vorderseite des Lautsprechers an. LED-Verkabelung bei Lautsprechern des Sportmodells Verbinden der LED-Leitungen mit den Lautsprechern des Sportmodells HINWEIS: Diese Funktion ist nur bei Lautsprechern des Sportmodells verfügbar. Die Farbe der LEDs lässt sich mittels der Polarität der LED- Leitungen steuern.

Lösen Sie mit dem Inbusschlüssel die Schrauben am Kabelschuh auf der Rückseite des Lautsprechers.

Verbinden Sie die schwarze und die rote Leitung entsprechend Ihrer bevorzugten LED-Farbe mit dem Anschluss. Blaue LED Schwarz zum Minuspol (-) Rot zum Pluspol (+) Weiße LED Schwarz zum Pluspol (+) Rot zum Minuspol (-)

Ziehen Sie mit dem Inbusschlüssel die Schrauben am Kabelschuh an.

Drücken Sie die Leitung in eine Halteklammer, um den auf die Leitung ausgeübten Druck zu verringern. Verbinden der LED-Leitungen der Lautsprecher des Sportsmodells mit der Stromversorgung HINWEIS: Diese Funktion ist nur bei Lautsprechern des Sportmodells verfügbar. Vor dem Verbinden der LED-Leitungen mit den Lautsprechern müssen Sie die LED-Leitungen mit der Stromquelle verbinden. Alle 12-V-Gleichspannungskabelverbindungen mit den LEDs erfordern eine 3-A-Sicherung am Kabelende zur Stromversorgung. Die rote Stromleitung (+) wird über einen Trennschalter oder Unterbrecher mit einer 12-V- Gleichspannungsquelle verbunden, um die LEDs am Lautsprecher ein- und auszuschalten. Sie können denselben Trennschalter oder Unterbrecher verwenden, der die Stromversorgung zum Radio regelt. So lassen sich die LEDs und das Radio gleichzeitig ein- und ausschalten. Wenn die im Lieferumfang der Lautsprecher enthaltenen roten und schwarzen Leitungen verlängert werden müssen, verwenden Sie Leitungen mit einer Stärke von mindestens 0,5 mm

Führen Sie die rote Stromleitung (+) und die schwarze Masseleitung (-) zur Batterie und zum Lautsprecher.

Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der Batterie.

Verbinden Sie die rote Leitung über eine 3-A-Sicherung und einen Trennschalter bzw. Unterbrecher mit dem Pluspol (+). Befestigen des Gitters an Lautsprechern des klassischen Modells HINWEIS: Diese Funktion ist nur bei Lautsprechern des klassischen Modells verfügbar.

Montieren Sie zunächst die Lautsprecher. Halten Sie das Gitter dann so, dass sich das Fusion Logo unten befindet (6- Uhr-Position).

Drehen Sie das Gitter ca. 10° gegen den Uhrzeigersinn. Das Fusion Logo ist jetzt an der 5-Uhr-Position.

Setzen Sie das Gitter auf den Rand des Lautsprechers.

Drehen Sie das Gitter im Uhrzeigersinn, um es sicher zu befestigen. 15Lautsprecherinformationen True-Marine Produkte True-Marine Produkte werden strengen Umweltprüfungen unter harten marinen Bedingungen unterzogen, um Branchenrichtlinien für Marineprodukte zu übertreffen. Produkte mit dem True-Marine Qualitätsstempel wurden mit Blick auf eine einfache Bedienung entwickelt und weisen fortschrittliche Marinetechnologien auf, um im Bereich der Schifffahrt optimale Unterhaltung zu bieten. Alle True-Marine Produkte haben eine weltweite, eingeschränkte dreijährige Fusion Garantie. Sie können sicher sein, dass Fusion hinter seinen Produkten steht und stolz darauf ist, hochwertige True- Marine Produkte für Ihr Schiff bereitzustellen. Optionaler LED-Spannungsregler Sie können mit einem LED-Spannungsregler (optionales Zubehör, SG-VREGLED) die Batteriespannungsversorgung zu den LEDs regeln. Verwenden Sie den Spannungsregler, wenn sich die Helligkeit beim Betrieb des Motors, beim Laden oder beim Betrieb nur mit Batterie ändern. Der Spannungsregler kann die LEDs von bis zu zehn Lautsprechern oder Subwoofern der Signature Series betreiben, beispielsweise vier Lautsprecherpaare und zwei Subwoofer. Registrieren des Signature Series Helfen Sie uns, unseren Service weiter zu verbessern, und füllen Sie die Online-Registrierung noch heute aus.

• Rufen Sie die Website www.fusionentertainment.com auf.

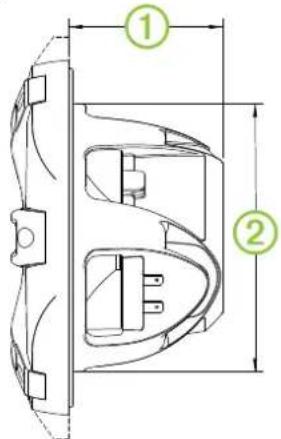

• Bewahren Sie die Originalquittung oder eine Kopie an einem sicheren Ort auf. Darstellung der Abmessungen des Lautsprechers Seitenansicht der Signature Series Abmessungen 6,5-Zoll-Lautsprecher 7,7-Zoll-Lautsprecher

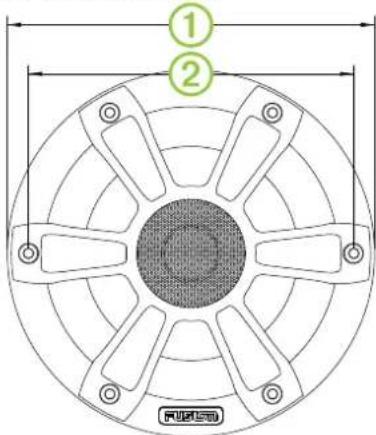

133 mm (5,25 Zoll) 153 mm (6 Zoll) In der Darstellung ist ein Lautsprecher des Sportmodells abgebildet. Die Abmessungen sind jedoch mit denen eines Lautsprechers des klassischen Modells identisch. Vorderansicht des Sportmodells Abmessungen 6,5-Zoll-Lautsprecher 7,7-Zoll-Lautsprecher

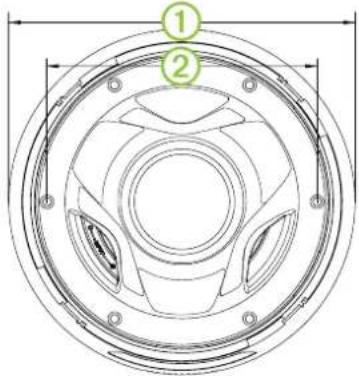

156 mm (6,125 Zoll) 176 mm (6,9375 Zoll) Rückansicht des klassischen Modells Abmessungen 6,5-Zoll-Lautsprecher 7,7-Zoll-Lautsprecher

156 mm (6,125 Zoll) 176 mm (6,9375 Zoll) Reinigen der Lautsprecher HINWEIS: Bei ordnungsgemäßer Montage entsprechen diese Lautsprecher der Schutzklasse IP65 für den Schutz vor den harten Bedingungen auf See auf der Vorderseite des Lautsprechers. Sie widerstehen keinem Hochdruckspritzwasser, wie es beispielsweise beim Reinigen des Schiffs auftreten kann. Seien Sie beim Reinigen des Schiffs mit Spritzwasser vorsichtig. Andernfalls kann es zu Schäden am Produkt und zum Erlöschen der Garantie kommen. HINWEIS Verwenden Sie an den Lautsprechern keine scharfen oder lösemittelhaltigen Reinigungsmittel. Die Verwendung derartiger Reinigungsmittel kann zur Beschädigung des Produkts und zum Erlöschen der Garantie führen.

Entfernen Sie Salzwasser und Salzrückstände am Lautsprechergitter mit einem Tuch, das mit klarem Wasser befeuchtet wurde.

Verwenden Sie ein mildes Reinigungsmittel, um starke Salzrückstände oder Flecken zu entfernen. Fehlerbehebung Bevor Sie sich mit einem Fusion Händler oder Service-Center in Verbindung setzen, führen Sie die hier beschriebenen einfachen Schritte zur Fehlerbehebung durch, um die Fehlerdiagnose zu erleichtern. 16Wenn der Fusion Lautsprecher von Fachpersonal installiert wurde, wenden Sie sich an das entsprechende Installationsunternehmen, damit sich ein Techniker das Problem ansehen und eine mögliche Lösung vorschlagen kann. Die Lautsprecher geben keinen Ton aus

• Vergewissern Sie sich, dass alle Verbindungen vom Quellgerät und/oder vom Verstärker ordnungsgemäß mit den Lautsprecheranschlüssen verbunden sind. Das System gibt keine Bässe oder hohen Frequenzen wieder

• Vergewissern Sie sich, dass die Polarität der Leitung zwischen der Quelle und den Lautsprechern richtig ist. Die positiven Leitungen müssen mit dem positiven Anschluss und die negativen Leitungen mit dem negativen Anschluss verbunden sein.

• Vergewissern Sie sich, dass die Lautsprecher sicher an der Montagefläche befestigt sind. Der Ton ist verzerrt

• Vergewissern Sie sich, dass die Konsolen um den Lautsprecher auf dem Schiff nicht klappern.

• Vergewissern Sie sich, dass das Quellgerät und/oder der Verstärker ordnungsgemäß mit den Lautsprecheranschlüssen verbunden sind.

• Wenn der Lautsprecher mit einem Verstärker verbunden ist, stellen Sie sicher, dass der Eingangspegel des Verstärkers dem Ausgabepegel des Radios entspricht. Weitere Informationen finden Sie im Handbuch des Verstärkers. Die LEDs gehen nicht an

• Vergewissern Sie sich, dass die Verkabelung überall korrekt und sicher befestigt ist. Die LEDs pulsieren bei den Basstönen der Musik

• Installieren Sie einen Fusion LED-Spannungsregler (SG- VREGLED). Technische Daten Angabe 6,5-Zoll- Lautsprecher 7,7-Zoll- Lautsprecher Art des Hochtöners Seidenkalotte Seidenkalotte Maximale Leistung (Watt) 230 W 280 W Effektive Leistung (Watt) 75 W 100 W Wirkungsgrad (1 W/1 m) 90 dB 91 dB Frequenzgang (+ 3 dB) 70 Hz bis 22 kHz 60 Hz bis 22 kHz Min. Montagetiefe (Freiraum) 76 mm (3 Zoll) 83 mm (3,27 Zoll) Montagedurchmesser (Freiraum) 136 mm (5,35 Zoll) 156 mm (6,12 Zoll) Impedanz 4 Ohm 4 Ohm Sicherheitsabstand zum Kompass 310 cm (122 Zoll) 360 cm (141,7 Zoll) LED-Stromversorgung (nur Lautsprecher des Sportmodells) 10,8 bis 16 V Gleichspannung LED-Laststrom bei 14,4 V Gleichspannung (nur Lautsprecher des Sportmodells) 150 mA Einsatztemperaturbereich 0 °C bis 50 °C (32 °F bis 122 °F) Lagertemperaturbereich -20 °C bis 70 °C (-4 °F bis 158 °F) Sicherheitsabstände zum Kompass Alle Lautsprecher enthalten Magneten, die zu Störungen von Instrumenten an Bord führen können. Es hängt von der Größe des Magneten im Lautsprecher ab, wie stark die vom Lautsprecher evtl. verursachten Störungen sind. Störungen können zu Abweichungen und Missweisungen bei den Messwerten empfindlicher Navigationsgeräte wie Magnetkompassen führen. Diese Abweichungen können ungenaue oder versetzte Messwerte hervorrufen, beschädigen die Geräte jedoch nicht. Verringern Sie die Abweichungen, indem Sie den Kompass entsprechend den Anweisungen des Herstellers für die Abweichung anpassen oder den Lautsprecher aus der Nähe von Navigationsgeräten entfernen. Nachdem Sie eine Störquelle beseitigt haben, müssen Sie den Kompass ggf. neu kalibrieren. Wenn Sie für die Navigation ausschließlich einen Magnetkompass verwenden, müssen Sie unbedingt darauf achten, einen ausreichenden Abstand zwischen Lautsprecher und Kompass einzuhalten, damit es nicht zu Abweichungen der Messwerte kommt. Vermeiden Sie Abweichungen der Navigationsgeräte, indem Sie die Lautsprecher so positionieren, dass mindestens der in der folgenden Tabelle aufgeführte Abstand zu Navigationsgeräten eingehalten wird. Richtung vom Lautsprecher 6,5-Zoll-Lautsprecher 7,7-Zoll-Lautsprecher

181 cm (5,94 Fuß) 193 cm (3,33 Fuß)

198 cm (6,49 Fuß) 224 cm (7,35 Fuß)

310 cm (10,17 Fuß) 358 cm (11,75 Fuß)

153 cm (5,02 Fuß) 175 cm (5,74 Fuß)

160 cm (5,24 Fuß) 198 cm (6,5 Fuß)

310 cm (10,17 Fuß) 333 cm (10,93 Fuß) Empfehlungen zur Nennleistung des Verstärkers 6,5-Zoll-Lautsprecher 30 bis 90 W (eff.), Musikwiedergabe 7,7-Zoll-Lautsprecher 25 bis 120 W (eff.), Musikwiedergabe 10-Zoll-Subwoofer 50 bis 300 W (eff.), Musikwiedergabe Empfehlungen für ein optimales Gehäuse Angabe 6,5-Zoll- Lautsprecher 7,7-Zoll- Lautsprecher Volumen eines geschlossenen Gehäuses* 17,2 l (0,6 ft

Volumen eines Bassreflexgehäuses** 25 l (0,88 ft

Durchmesser der Öffnung 76 mm (3 Zoll) 76 mm (3 Zoll) Länge der Öffnung 162 mm (6,4 Zoll) 160 mm (6,3 Zoll)
