Type de produit	Bloc d'alimentation de laboratoire programmable
Modèle	HPS11530
Tension de sortie	1 - 15 V/CC
Courant de sortie	0 - 30 A
Puissance de sortie	450 W
Alimentation	220-240 V CA, 50/60 Hz
Dimensions (L x H x P)	200 x 90 x 215 mm
Poids	2,6 kg
Classe de protection	1 (avec mise à la terre)
Affichage	LCD numérique pour tension et courant
Réglage	Commandes rotatives numériques avec réglage grossier/fin
Modes de fonctionnement	Normal, Préréglage (3 mémoires), Réglage, Contrôle distant
Protections	Surtension, surcharge, surchauffe, limitation de courant
Sorties	Avant (max. 5 A) et arrière (courant nominal complet)
Contrôle distant	Via tension externe 0-5 V ou potentiomètre 5 kΩ
Ventilation	Ventilateur thermo-commandé
Entretien	Nettoyage avec chiffon sec, remplacement du fusible secteur
Température de fonctionnement	0 à +40 °C
Humidité relative	10 à 80 % (sans condensation)

FOIRE AUX QUESTIONS - HPS11530 VOLTCRAFT

Comment régler la limite de courant sur le HPS11530 ?

Débranchez toute charge, allumez l'appareil, puis tournez la commande CURRENT pour afficher la valeur souhaitée. Un appui permet de basculer entre réglage fin (0,1 A) et grossier (1 A). La valeur se valide automatiquement après 3 secondes.

Quels sont les modes de fonctionnement disponibles ?

Quatre modes : Normal (réglage avant), Preset (sélection de 3 tensions fixes mémorisées), Set (programmation des mémoires) et Remote Ctrl (contrôle à distance). Le sélecteur MODE à l'arrière permet de choisir.

Comment utiliser le contrôle à distance ?

Connectez la prise fournie au raccord Remote Ctrl. Vous pouvez commander la tension et le courant via une source externe 0-5 V ou un potentiomètre 5 kΩ. Mettez le sélecteur MODE sur Remote Ctrl.

Que faire si l'écran affiche 'O P OFF' ?

Cela signifie que la sortie CC a été désactivée par la commande à distance. Ouvrez le contact entre les bornes 4 et 5 du connecteur distant pour réactiver la sortie.

Comment réinitialiser les préréglages d'usine (P1/P2/P3) ?

Appuyez sur la commande VOLTAGE pendant environ 30 s pour entrer dans le menu. Tournez VOLTAGE jusqu'à 'rPr' puis tournez CURRENT jusqu'à 'YES'. Appuyez sur CURRENT pour confirmer, puis sur VOLTAGE pour quitter.

Quelle est la différence entre les sorties avant et arrière ?

Les sorties avant (prises de sécurité 4 mm) sont limitées à 5 A maximum. Les sorties arrière (bornes à vis) supportent le courant nominal complet (30 A pour le HPS11530). Utilisez l'arrière pour les forts courants.

Comment remplacer le fusible secteur ?

Éteignez l'appareil et débranchez-le. Soulevez le porte-fusible à l'arrière (19) avec un tournevis. Remplacez par un fusible 5x20 mm de type T3,15AL250V. Refermez le porte-fusible.

Que signifie l'affichage 'C.C.' allumé en rouge ?

Cela indique un fonctionnement à courant constant (limitation de courant active). Le courant de sortie a atteint la limite prédéfinie et la tension est réduite pour maintenir le courant constant.

Puis-je utiliser cet appareil pour charger des batteries ?

Non, le bloc d'alimentation de laboratoire n'est pas un chargeur. Pour charger des batteries, utilisez un chargeur adapté avec coupure de courant de charge.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques agressifs, d'alcool ou de solvants.

MODE D'EMPLOI HPS11530 VOLTCRAFT

Bloc d'alimentation de laboratoire programmable

N^o de commande 512319 (HPS-11530)/512335 (HPS-11560)/

1. Introduction 49
2. Explication des symboles 49
3. Utilisation prévue 50
4. Contenu de l'emballage 51
5. Caracteristiques et fonctions 51
6. Consignes de sécurité 52

a) Informations generales 52
b) Appareils raccordés 53

1. Éléments de fonctionnement 54
2. Fonctionnement 56

a) Raccordement du cable electrique 56
b) Installation de I'unité 56
c) Généralités 56
d) Fonctions supplémentaires 58
e) Fonctionnement normal 58
f) Fonctionnement de l'emplacement de mémoire « Pré-réglage » et « Réglage » 60
g) Réinitialisation des prêrglages de sortie (P1/P2/P3) aux valeurs d'usine par défaut 61

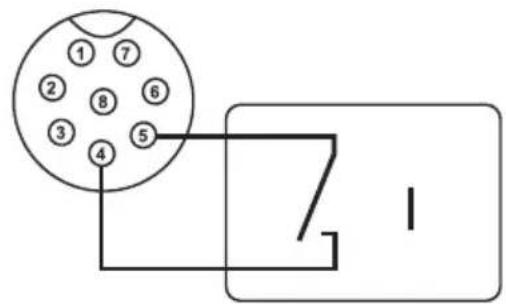

h) Fonctionnement du contrôle distant « Remote Ctrl » 62

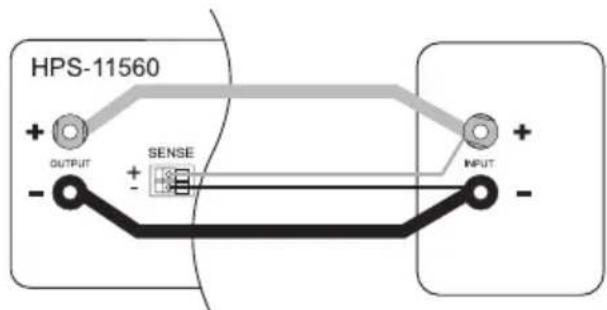

1. FONCTION « SENSE » (HPS-11560 UNIQUEMENT) 65

10.Dispositif de protection 66
11. Dépannage 67
12. Entretien et nettoyage 68
13. Elimination des déchets 68
14. Caracteristiques techniques 69

1. Introduction

Merci d'avoir acheté ce produit.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Afin de préserver cette conformité et de garantir un fonctionnement en toute sécurité, vous devez respecter ce mode d'emploi!

Ce mode d'emploi fait partie de ce produit. Il contient des informations importantes concernant la mise en service et l'utilisation. Vous doivent prendre cela en considération si vous doivent fournir ce produit à un tiers. Par conséquent, conservez ce mode d'emploi afin de pouvoir vous y référer ultérieurement!

Pour toute question technique, veuillez vous adresser à:

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique.

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes prsentes dans ce mode d'emploi. Veuillez tire ces informations attentivement.

Le symbole de la flèche indique des informations spécifiques et des conseils spécials spéciaux pour le fonctionnement.

Autiliseruniquementeninterieur,dans une pieceseche.

Ce produit a ete certifie CE et repond aux exigences des directives europennes requises.

Raccordement de mise à la terre ; cette vis ne doit pas être desserrée.

3. Utilisation prévue

Le bloc d'alimentation de laboratoire est une source de tension continue sans potentiel qui permet de faire fonctionner les consommateurs basse tension. Un courant jusqu'à 5 A à l'avant et jusqu'à la totalité du courant nominal à l'arrête peut être exploité au niveau de la sortie régiable. Le courant au niveau de la sortie avant est limité à 5 A et protégé contre les surcharges. En commutant les sorties de plusieurs alimentations en série, des tensions supérieures à 75 V/CC, dangereuses au toucher, peuvent être générées. C'est la raison pour laquelle des lignes/cables de mesure isolés doivent être utilisés pour les tensions supérieures, pour des raisons de sécurité. Le raccordement s'effectue à l'avant par des prises de sécurité de 4 mm, et à l'arrêt par des connecteurs fémelles à vis pour courant élevé. Les sorties (avant et arrêt) sont reliées l'une à l'autre.

Les cables de raccordement utilisés doivent être assez écais. Les sections du conducteur trop mince peuvent partager un risque de surchauffe ou d'incendie.

Les données de sortie des appareils de mesure de laboratoire sont les suivantes :

Type Tension de sortie Courant de sortie
HPS-11530 1 - 15 V/CC 0 - 30 A
HPS-11560 1 - 15 V/CC 0 - 60 A
HPS-13015 1 - 30 V/CC 0 - 15 A
HPS-13030 1 - 30 V/CC 0 - 30 A
HPS-16010 1 - 60 V/CC 0 - 10 A

Le courant et la tension peuvent être régés en continu grâce à des commandes rotatives numériques utilisant des réglages grossiers et fins, afin de permettre un réglage rapide et précis des valeurs. Les valeurs sont affichées sur l'écran LCD structure. Une limite de puissance nécessaire à un fonctionnement à puissance constante peut être préréglée sans tige de court-circuit.

Le bloc d'alimentation peut être contrôle à distance. Une tension externe (0 à 5 V/CC) ou un potentiomètre externe (5 kOhms) peut être utilisé (e) pour régler la tension et le courant de sortie. La sortie CC est activée et désactivée via un contact de commutation.

Le modele HPS-11560 dispose eaglement d'un capteur distant (SENSE).En cas de courants de charge elevés, la chute de tension peut etre compensée de cette maniere. La tension de sortie au niveau du consommateur reste absolutment stable et independante de la charge.

Trois emplacements de mémoire librement programmables peuvent être affectés à différentes tensions fixes et limitations de courant. Le bouton de selection se trouve à l'arrière de l'appareil.

L'appareil est protégé contre les surcharges et les courts-circuits et dispose d'un système de coupure de température de sécurité.

Le bloc d'alimentation de laboratoire est conçu conformément à la classe de protection 1. Il n'est autorisé que pour le raccordement à des prises de courant résistantes aux chocs avec mise à la terre de protection et un courant alternatif de 230V c.a. couramment utilisé dans les menages.

La prise secteur doit se couver pres de l'appareil et etre facilement accessible, ou un dispositif d'arrêt d'urgence doit etre instalé.

L'appareil ne doit pas etre utilise dans des conditions environnementales defavorables. Les conditions ambantes defavorables sont les suivantes :

• humidité ou forte humidité
  -La poussiere et les gaz,les vapeurs et solvants combustibles
• orages ou conditions similaires tels que des champs électromagnétiques puissants, etc.

Il est uniquement destiné à une utilisation à l'intérieur. Ne l'utilisez pas à l'extérieur. Tout contact avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute utilise a des fins autres que celles decrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les instructions du mode d'emploi et conserveze-le dans un endroit sur. Ne mettez ce produit à la disposition de tiers qu'avocar son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

4. Contenu de l'emballage

• Bloc d'alimentation de laboratoire
• Prise de raccordement à distance
  Cable avec contact de mise à la terre
  Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

5. Caracteristiques et fonctions

• Le bloc d'alimentation de laboratoire fonctionne avec une technologie de circuit combinatoire hautement développée et une PFC (correction du facteur de puissance) active. Cela garantit une tension de sortie stable et une efficacité de haut niveau. Les sorties CC sont isolées et disposent d'une isolation de protection contre la tension sector. Deux prises de sécurité de couleur à l'avant (max. 5 A) et deux bornes à vis à force charge à l'arrête (plage complète de courant nominal) sont disponibles pour le raccordement CC secondaire.
• L'affichage structure indique la tension et le courant (V = Volt = unité de tension électrique, A = Ampère = unité de courant électrique) et affiche l'etat de l'appareil en cas de perturbations.
• Divers mécanismes de protection, comme la protection contre la surcharge, la limitation du courant, la protection contre la surchauffe, etc. sont intégrés pour un fonctionnement sur et fiable.
  Le bloc d'alimentation est refroidi par un ventilateur thermo-commandé. Il convient donc de veiller à une circulation suffisante de l'air.
• La tension et le courant de sortie du bloc d'alimentation sont réglibres en continu.

6. Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels resultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte containues dans ce manuel. De tels cas entrainent l'annulation de la garantie.

a) Informations generales

• Cet apparéil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas trainer le matériel d'emballage. Celui-ci peut se reveler dangereux si des enfants le prennet pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, de l'humidité élevée, de l'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégéz-le de toute utilisation accidentelle. Un fonctionnement sur ne peut plus être garanti si le produit :

• est visiblement endommagé,

• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou

• a été transporte dans des conditions très rudes.

• Manipuez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

• Sur les sites industriels il convient de respecter les régles de prévention des accidents édictées par l'association des travailleurs de l'industrie de l'équipement électrique et des services publics. Les bloc d'alimentation utilisés dans les écoles, les centres de formation, les ateliers de bricolage et de loisirs ne doivent pas été manipulés sans la surveillance d'un personnel qualifié et responsable.
• Veillez à ce que vos mains, vos chaussures, vos vêtements, le sol et l'unité de puissance électrogène soient secs.
• En cas d'ouverture des couvercles ou de retrait de pieces, l'utilisateur est exposé à des composants sous tension.
• Débranche l'appareil de toute source de tension avant de l'ouvrir.
• Les condensateurs à l'intérieur de l'appareil peuvent encore être chargeés, même si l'appareil a été déconnecté de toutes les sources de tension.
• N'allumez pas le bloc d'alimentation de laboratoire immédiatement après l'avoir fait passer d'un environnement froid à un environnement chaud. Dans des conditions défavorables, la condensation qui en résultat pourrait détruire l'appareil.

Attendez que l'appareil ait atteint la tempereature ambiente avant de I'allumer.

• Lorsqu'il est branché, le bloc d'alimentation génére de la chaleur pendant son fonctionnement ; veillez à une aération suffisante. Ne fermez pas les ouvertures de ventilation de l'appareil !
• N'exposez jamais l'appareil à la lumière directe du soleil. Évitez les sources de chaleur à proximité directe de l'appareil. Il pourrait surchauffer.

• Ne laïsez pas les blocs d'alimentation et les consommateurs connectés en fonctionnement sans surveillance.
• Ne placez pas de recipients replis de liquide, par exemple des vases ou pots pour plantes, sur ou a cote du bloc d'alimentation. S'ils tombent, l'appareil peut etre detruit et exposer a un risque d'incendie important. Il est interdit de porter des bijoux metalliques ou conducteurs, tels que des colliers, des bracelets, des bagues, etc. lorsque vous travailliez avec des blocs d'alimentation.
  Le bloc d'alimentation n'est pas concu pour etre connecte a des etres humains ou des animaux.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
  L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agrée.
• Si vous avez des questions dont la reponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.

b) Appareils raccordés

• Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appar- reils connectés à ce produit.

7. Éléments de fonctionnement

1 Interrupteur d'alimentation pour la mise en fonctionnement de l'appareil (I=MARCHE/0=ARRÉT)
2 Affichage de la tension « V »
3 Affichage du courant « A »
4 Affichage d'etat de la sortie « C.V. » (fonctionnement à une tension constante)
5 Affichage d'etat de la sortie « C.C. » (limiter de courant/fonctionnement à un courant constant)
6 L'affichage d'etat « REAR CONTROL » affiche les commandes distantes actives ou le fonctionnement à une tension fixe
7 Contrôle de tension (avec bouton de réglage grossier/fin)
8 Contrôle du limiteur de courant (avec bouton de réglage grossier/fin)
9 Prise de connexion pôle négatif (max. 5 A!)
10 Prise de connexion pole positif (max. 5 A!)

11 Raccordement à forte charge du pôle positif (borne à vis avec fonction de prise)
12 Raccordement à forte charge du pôle négatif (borne à vis avec fonction de prise)
13 Curseur de selection des 4 modes de fonctionnement « MODE »
14 Raccord du capteur distant « SENSE » (HPS-11560 uniquement)
15 Curseur de selection des points de tension fixe librement définitissable « RECALL »
16 Raccord de commande à distance « Remote Control »
17 Ventilateur interne thermo-commandé: Ne pas couvir!
18 Raccordementasse tensionmisàlaterrer pourcablesecteur
19 Porte-fusible pour fusible secteur

8. Fonctionnement

Le bloc d'alimentation de laboratoire n'est pas un chargeur. Pour charger les batteries, utilisez des chargeurs appropriés avec un dispositif de coupure de courant de charge.

En cas de fonctionnement prolongé sous une charge nominale, la surface du boîtier sera chaude. Attention! Risque de brûlures! Par conséquent, veillez à ce que le bloc d'alimentation soit suffisamment ventilée et ne le faites jamais fonctionner lorsqu'il est partiellement ou entièrement couvert pour éviter tout dommage.

Lors du raccordement d'un consommateur, veillez à ce qu'il ne soit pas allumé. Un consommateur allumé peut provoquer des étincelles lors du raccordement aux bornes de sortie du bloc d'alimentation, ce qui peut endommager les prises ou les cables connectés et/ou leurs attaches.

En cas de non utilise de l'unité de puissance, éteignez-la et débranchez-la du secteur. Les afficheurs restent allumés pendant quelques secondes après l'arrêt de l'appareil pour décharger les condensateurs internes et memoriser les derniers paramètres définis.

Veillez toujours à ce que la section transversale des conducteurs des lignes de raccordement CC soit suffisante, car une surcharge peut provoquer un incendie dans la ligne.

a) Raccordement du cable électrique

1. Connectez le cable secteur de mise à la terre fourni à la prise (18) d'installation du dispositif basse tension se trouvant sur le bloc d'alimentation. Veillez à ce que l'ajustement soit serré.
2. Connectez le cable électrique à une prise secteur résistante aux chocs disposant d'une mise à la terre de protection. La longueur maximale du cable électrique à la sortie ne doit pas dépasser 3 m.

b) Installation de l'unité

Placez le bloc d'alimentation de laboratoire sur une surface stable, plane et robuste. Assurez-vous que les orifices de ventilation sur le boitier ne sont pas obstrués.

c) Généralités

Le bloc d'alimentation de laboratoire est commandé par un micro-processeur et contrôle grâce à deux commandes numériques (codeurs incrémentaux sans position d'extrémité) avec capteur. Cela assure un contrôle fin et grossier via une commande.

Une verification du système est effectue après l'allumage de l'appareil. L'état du test est indiqué sur les deux écrans.

Les affichages sont presentés dans l'ordre suivant :

Affichage de I'etat actuel du logiciel.

Test de segment pour déterminer si tous les segments de l'écran d'affichage fonctionnent.

Les affichages « C.V.», « C.C. » et « REAR CONTROL » de la LED sont ensuite testés.

Le test de système des dispositifs de protection démarre.

La protection contre les surtensions est testée.

La protection contre les surcharges est testée.

La protection contre les dépassements de température est testée.

Test du ventilateur: le ventilateur est testé brièvement sur toute la plage de vitesse.

Pendant un court instant, la vitesse du ventilateur augmente de manière audible.

La fonction de commande à distance de la « sortie OUT » est testée. Àpres cette étape, l'appareil passé en mode de fonctionnement normal.

Le bloc d'alimentation prend en charge 4 modes de fonctionnement. Ces modes sont selectionnés par le curseur « MODE » (13) situé à l'arrière. Les modes suivants sont possibles :

Normal Fonctionnement normal. La tension et le courant sont reglés à l'avant.

Preset Fonctionnement de l'emplacement de mémoire : Tois tensions fixes peuvent être enregistrées sur l'appareil et sélectionnées directement à l'aide de la fonction « Prééglage » . L'emplacement de mémoire est sélectionné avec le curseur « RECALL » (15). Les commandes avant sont inactives.

Remote Ctrl Fonctionnement du contrôle distant. Le bloc d'alimentation peut etre controlé a distance via une tension externe ou un potentiometre externe. Les réglages de la tension et du courant peuvent etre effectués a distance. Les commandes avant sont inactives.

Set

Paramètres de fonctionnement. Les trois emplacements prédéfinis peuvent être programés libre. Sélectionnez l'emplacement de mémoire avec le curseur « RECALL » (15) et ajustez les paramètres en utilisant les commandes (7, 8).

Les différences modes de fonctionnement sont décrits en detail dans la section suivante.

d) Fonctions supplémentaires

Le bloc d'alimentation est automatiquement remis à zéro chaque fois que vous l'allumez. Si vous souhaitez mettre l'unité à zéro pendant le fonctionnement et ne souhaitez pas le redémarrer, faites le manuellement.

1. Appuyez sur le bouton de commande VOLTAGE pendant environ 30 s pour acceder au MENU. « CCO » et « no » s'affichent.

1. Faites tourner le bouton de commande CURRENT jusqu'à ce que « CCO » et « YES » s'affichent.

1. Appuyez une fois sur le bouton de commande CURRENT pourmettre l'unité à zéro. Le bouton « YES » s'allume, confirmant ainsi la mise à zéro réussie.

1. Appuyez sur le bouton de commande VOLTAGE pour sortir du mode MENU.

e) Fonctionnement normal

En fonctionnement normal, le bloc d'alimentation peut etre controle grace aux commandes avant.

1. Assurez-vous que le curseur « MODE » est en position « Normale »
2. Debranchez tous les consommateurs connectés de la sortie (9 et 10 ou 11 et 12).
3. Allumez le bloc d'alimentation au niveau de l'interrupteur d'alimentation (1). L'affichage (2 et 3) s'allume. Avec un bref test automatique, les affichages du courant et de la tension s'affichent.

Définissez la limite de courant avant tout réglage de tension. Si la valeur du courant est trop élevé, vos lignes de raccordement peuvent être endommagés ; si elle est trop faible (<1 A), la tension de sortie peut être limite.

Définir la limite de courant

La limitation du courant de sortie est un mécanisme de protection qui protège le consommateur ou les câbles de raccordement. La limitation du courant peut être prédéfinie au niveau de la sortie sans aucun court-circuit. Le bloc d'alimentation fournit ensuite le courant maximal définir.

1. Debranchez tous les consommateurs reliés au bloc d'alimentation.
2. Allumez le bloc d'alimentation au niveau de l'interrupteur d'alimentation (1). L'affichage (2 et 3) s'allume. Àpres un bref test automatique, les affichages du courant et de la tension s'affichtent.
3. Reglez la limite de courant au niveau de la commande « CURRENT » en fonction de votre application.
4. Tournez la commande pour afficher une valeur de limite de courant.

Sieldom reglage n'est effectue dans les 3 secondes, I'ecran revient a l'affichage actuel.

1. Tournez la commande vers la gauche ou vers la croite pour définir la limite de courant. Àpres l'allumage, la zone des réglages fins (0,1 A) est always activée. Cela est indiqué par un chiffre légersement plus clair.

Appuyez légèrement sur la commande rotative par l'avant. La position décimale (1.0 ou 0.1) de la plage de réglage change chaque fois que vous appuyez sur la commande. La valeur change lorsque vous tournez.

Les réglages peuvent être grossiers (nombre entier) ou fins (par dixièmes).

Lorsque la valeur de courant souhaitation est reglee, l'affichage revient a la normale apres 3 secondes.

Si le courant prédéfini est atteint en fonctionnement normal, le bloc d'alimentation passe en mode de limitation de courant et réduit la valeur de tension. Cette opération est signalée par le témoin d'été Rouge « C.C. » (5).

Régler la tension de sortie

La tension de sortie peut être régée au niveau de la commande « VOLTAGE » (7). Le réglage grossier et fin se fait de la même manière que celui de la limitation de courant.

Avec la plage de réglage importante, il est possible que le réglage de la tension prenne environ 1 à 2 secondes pour passer d'une valeur de tension élevée à une valeur de tension faible.

En mode normal, l'appareil fonctionne avec une tension constante. Cela signifie que le bloc d'alimentation transmet une tension de sortie constante prédéfinie. Cette opération est indiquée par un témoin d'état vert « CV » (4).

Raccordement d'une charge

Lors du raccordement d'un consommateur, veiliez à ce qu'il soit connecté au bloc d'alimentation lorsqu'il est eteint. La consommation de courant maximale de l'appareil à connecter ne doit pas depasser la capacité indiquée dans les caractéristiques techniques.

En cas de connexion en série des sorties avec plusieurs alimentations, les tensions réalisantes peuvent etre fatales au contact (>70V / CC) . A partir de cette tension, vous ne pouze utiliser que des accessoires isolés.

Évitez d'utiliser des cables et des contacts métalliques non isolés.

Toutes ces zones exposées doivent être recouvertes de matériel aux solants appropriés, résistants aux flammes ou protégées par d'autres mesures et contre les contacts directs et les courts-circuits.

Veillez à ce que le diamètre du cable soit suffisant pour le courant prévu.

Le bloc d'alimentation possede deux sorties. Cesorties ont tous la meme tension de sortie.La differencere reside toutfois dans la capacitie de transport du courant.

Au niveau des prises avant (9 et 10), seul un courant de 5 A peut être exploité. Un limiteur de courant automatique est intégré.

Les prises a vis à l'arrière sont indiquées pour un courant nominal.

À partir d'un courant de sortie de 20 A, la fonction de borne à vis des prises arrêté est recommandée pour éviter la surchauffe des prises.

1. Debranchez tous les consommateurs reliés à la sortie.
2. Allumez le bloc d'alimentation au niveau de l'interrupteur d'alimentation (1). L'écran de commande (2/3) s'allume et l'affichage du courant et de la tension apparait à l'écran.
3. Reglez les paramètres selon vos spécifications comme décrit dans le chapitre « Démarrage »
4. Vérifiez une nouvelle fois que la tension de sortie correcte est régée.
5. Reliez le pôle positif (+) du consommateur à la prise rouge « + » et le pôle négatif (-) du consommateur à la prise bleue « - » de la sortie respective (avant = « AUX. OUTPUT », arrêté = « MAIN OUTPUT »).

1. Vous pouvez maintainant allumer le consommateur raccordé.

La consommation de courant du consommateur connecte est indiquee en ampere (A) sur I'ecran (3).

f) Fonctionnement de l'emplacement de mémoire « Pré-réglage » et « Réglage »

Trois tensions fixes, y compris les réglages actuels, peuvent être enregistrées dans l'appareil avec la fonction « Réglage » et seLECTIONnés directement grâce à la fonction « Pré-réglage »

Tous les trois emplacements de mémoire (P1, P2, P3) sont préçégés en usine.

Ils sont affectés comme suit :

Mémoire Type	P1 P1 P1
	Tension Courant Tension Courant Tension Courant
HPS-11530	5 V Maximum 13,8 V Maximum				15 V	Maximum
HPS-11560 15 V
HPS-13015 25 V
HPS-13030 25 V
HPS-16015 55 V

Assurez-vous qu'aucun consommateur n'est connecté.

1. Activez la fonction « PréRéglage » à l'aide du cursesur « MODE » (13) se trouvant à l'arrière. Mettez l'interrupteur en position « PréRéglage ». L'écran d'affichage LED « REAR CONTROL » (6) s'allume. Les commandes rotatives avant sont désormais inactives.
2. Sélectionnez l'emplacement de mémoire « P1, P2 ou P3 » respectif sur le curseur arrêté. La tension de sortie respective est affichée à l'écran (2).
3. Vous pouvez désormais connecter et allumer le consommateur.

Pour désactiver la fonction de tension fixe, faites glisser le curseur « MODE » (13) vers la position « Normal ». L'écran d'affichage LED « REAR CONTROL » (6) s'éteint. L'appareil repasse en mode de fonctionnement normal (toujours夕阳er les consommateurs CC Avant!).

Affectation des emplacements de mémoire avec la fonction « Réglage »

Il est possible d'attribuer aux trois emplacements de mémoire des valeurs spécifiques à l'utilisateur pour la limitation de la tension de sortie et du courant.

Assurez-vous qu'aucun consommateur n'est connecté.

A cet effet, procedez comme suit:

1. Activez la fonction « Réglage » à l'aide du curseur « MODE » (13) se trouvant à l'arrête. Mettez l'interrupteur en position « Réglage ». L'écran d'affichage LED « REAR CONTROL » (6) s'allume.
2. Sélectionnez l'emplacement de mémoire « P1, P2 ou P3 » respectif sur le curseur arrêt « RECALL » (15). Les valeurs respectives du courant et de la tension sont indiquées sur l'écran (2/3). Les commandes rotatives avant (7 et 8) peuvent être utilisées pour régler la limitation de la tension et du courant de sortie.

Si nécessaire, repétez ces étapes pour les autres emplacements de mémoire.

1. Lorsque tous les paramétres sont régles, faites glisser le curseur « MODE » (13) sur la position « PréRéglage » pour un fonctionnement à une tension fixe ou sur la position « Normal » pour un fonctionnement standard.

g) Réinitialisation des préréglages de sortie (P1/P2/P3) aux valeurs d'usine par défaut

Le bloc d'alimentation permet de prérégler trois valeurs de tension (y compris les réglages actuels) au moyen de trois emplacements de mémoire : P1, P2, et P3. Si vous souhaitez réinitialiser les emplacements de mémoire aux valeurs d'usine par défaut pendant le fonctionnement, procédez comme suit.

1. Appuyez sur le bouton de commande VOLTAGE pendant environ 30 s pour acceder au MENU. « CCO » et « no » s'affichent.

1. Faites tourner le bouton de commande VOLTAGE jusqu'à ce que « rPr » et « no » s'affichent.

1. Faites tourner le bouton de commande CURRENT jusqu'à ce que « rPr » et « YES » s'affichent.

1. Appuyez une fois sur le bouton de commande CURRENT pour réinitialiser les valeurs prédéfinies. « YES » s'allume lorsque les valeurs ont été correctement réinitialisées.

1. Appuyez sur le bouton de commande VOLTAGE pour sortir du mode MENU.

h) Fonctionnement du contrôle distant « Remote Ctrl »

Grac à la connexion intégrée « Commande à distance » (16), la tension et le courant peuvent être régés via une source de tension externe ou une résistance externe régiable (« potentiametre » court). La commande à distance est connectée sur la prise arrrière intégrée « Remote Ctrl » (16). Une prise de commande à distance est incluse pour le raccordement.

En mode télécommandé, la voie de contrôle du courant doit également être connectée, sinon la sortie passée en mode de limitation du courant « C.C. » et limite la tension de sortie.

Préparation du raccordement de la commande à commande

1. Tournez la vis latereale de la prise fourie et retirez la prise de contact avant, noire, en la tournant tegement.

2. Faites passer cinq cables de raccordement avec une section transversale de conducteur d'au moins 0,34mm² à travers le manchon métallique par l'arrière. Soudez soigneusement ces cables aux cosses à souder n°1,2,3,4 et 5 de la douille de contact noire. Veillez à ce qu'aucun court-circuit ne soit créé.

Les nombres de cosses à souder sont indiqués sur l'isolateur noir.

1. Marquez les extrémités libres des cables avec les numérios de contact correspondants (1-5) pour éviter toute confusion.

2. Insérez la prise de contact noire, dans l'ordre inverse, dans le manchon métallique et vissez fermement.

Les contacts sont affectés comme suit :

Contact 1 Tension de commande interne +5V / CC (< 50 mA)

Contact 2 Réglage de la tension

Contact 3Réglage du courant

Contact 4 Mise à la terre de réference (« Terre »)

Contact 5 Sortie activée/désactivée

Contact 6-8 Non affecté

Commande via la source de tension externe

Le bloc d'alimentation peut etre commande a distance a l'aide d'une source de tension externe de 0 a 5 V/CC dans la gamme de tension et de courant.

Le raccordement se fait comme suit :

1. Connectez les cables de raccordement des prises distances tel qu'illustré :

Réglage de tension « U » : Réglage de tension « I » :

Raccordement 2 au pole positif (+) de la tension de commande externe

Raccordement 4 au pole négatif (-) de la tension de commande externe

Raccordement 3 au pole positif (+) de la tension de commande externe

Raccordement 4 au pôle négatif (-) de la tension de commande externe

La tension sur le raccordement de la commande à distance ne doit pas dépasser 5 V.

nexions ne doit pas etre court-circuitees.

1. Mettez l'appareil hors tension, puis connectez la prise de la commande à distance au raccordement à distance arrrière. Vissez la bague de fixation externe.

2. Reglez la tension de la source de tension externe sur 0 V.

3. Mettez l'unité de puissance sous tension.

4. Mettez l'interrupteur MODE situé à l'arrière en position « Remote Ctrl » (Contrôle à distance). L'écran « REAR CONTROL » s'allume.

5. La valeur de sortie souhaïée peut maintainer être régée via la source de tension externe. Contrôlez le fonctionnement correct de toute la zone de réglage. La tension de sortie peut être contrôlée sur l'écran.

MODE

Court-circuitz la sortie principale arrêté (11, 12) avec un cable suffisamment écais pour vérifier le contrôle du courant (au moins 8mm² ). Contrôlez le fonctionnement correct de toute la zone de réglage.

1. Si la fonction de contrôle à distance n'est plus requise, mettez l'interrupteur MODE en position « Normal »

Commande via une résistance régable (potentiomètre)

Le bloc d'alimentation peut être commandé à distance à l'aide d'un potentiemètre externe (5 kOhms) dans la gamme de tension et de courant.

Le raccordement se fait comme suit :

1. Connectez les cables de raccordement des prises distances tel qu'illustré.

Réglage de tension « U » : Réglage de tension « I » :

Raccordement 1 à une extrémité de la résistance Raccordement 1 à une extrémité de la résistance

Raccordement 2 au contact glissant central de la résistance

Raccordement 4 à la seconde extrémité de la résistance

Raccordement 3 au contact glissant central de la résistance

Raccordement 4 à la seconde extrémité de la résistance

Les liaisons 1 et 4 ne doivent pas etre court-circuites.

1. Mettez l'appareil hors tension, puis connectez la prise de la commande à distance au raccordement à distance arrrière. Vissez la bague de fixation externe.
2. Mettez l'unité de puissance sous tension.
3. Mettez l'interrupteur MODE situé à l'arrière en position « Remote Ctrl » L'écran « REAR CONTROL » s'allume. Les valeurs de sortie souhaitées peuvent maintainant être régées via le potentiamètre externe.
4. Contrôlez le fonctionnement correct de toute la zone de réglage. La tension de sortie peut être contrôle sur l'écran.

Court-circuitz la sortie principale arriere (11, 12) avec un cable suffisamment épais pour vérifier le contrôle du courant (au moins 8mm² ). Contrôlez le fonctionnement correct de toute la zone de réglage.

1. Si la fonction de contrôle à distance n'est plus requise, mettez l'interrupteur MODE en position « Normal »

Sortie de commande à distance (activée/désactivée)

La sortie CC peutetre activée et désactivée via un contact de commutation.

Le raccordement se fait comme suit :

1. Connectez les cables de raccordement des prises distances tel qu'illustré.
2. Liaisons de contact 4 et 5 avec un contact de commutation isolé.

Lorsque la sortie est désactivée, les témoins d'etat « C.V. » (4) et « C.C. » (5) clignotent. L'écran affiche ensuite les réglages de courant de la tension de sortie (2) et le courant de sortie (3).

1. Lorsque la sortie est désactivée, il vous est possible de régler les valeurs de sortie grâce aux commandes de limitation de la tension (7) et du courant (8).

Aucune tension ne doit etre appliquee aux contacts 4 et 5.

1. Mettez l'appareil hors tension, puis connectez la prise de la commande à distance au raccordement à distance arrrière. Vissez la bague de fixation externe.
2. Mettez l'unité de puissance sous tension.
3. Mettez l'interrupteur MODE situé à l'arrière en position « Remote Ctrl » L'écran « REAR CONTROL » s'allume.

Si le contact de commutation est ouvert, la sortie CC est active ; s'il est fermé, la sortie c.c. est désactivée. Vérifiez le bon fonctionnement de la fonction de commutation.

Lorsque la sortie CC est désactivée, « O P OFF » s'affiche.

1. Si la fonction de contrôle à distance n'est plus requise, mettez l'interrupteur MODE en position « Normal »

9. FONCTION « SENSE » (HPS-11560 UNIQUEMENT)

Le HPS-11560 dispose d'un contrôle automatique de tension pour la sortie arrêté à courant élevé. Pour cela, deux cables de mesure séparés sont raccordés parallèment aux cables de liaison. La chute de potentiel qui survient au niveau des cables de liaison est mesure sur ces deux cables de mesure. Le bloc d'alimentation de laboratoire compense automatiquement cette chute de tension de sorte que la tension actuellément définie soit transmise au consommateur.

Le raccordement se fait comme suit :

Tout d'abord, connectez toujours les cables d'alimentation de l'unité de puissance au consommateur. Veillez à respecter la polarité.

A l'aide d'un petit tournevis, poussez vers l'intérieur le dispositif de déverrouillage de la bride sur le raccordement SENSE arriere et inserez les cables dans les ouvertures de la borne. Verifiez quils sont bien branchés.

Raccordez maintainant les deux cables « SENSE » au consommateur en respectant la polarité. La section transversale du conducteur des cables « SENSE » doit être d'au moins 0,34mm²

Desserrez tous le raccordement dans l'ordre inverse (d'abord les cables « SENSE » et ensuite les cables de liaison).

Veillez à ce que le point de contact des cables SENSE soit le plus proche possible du point de connexion du consommateur. Veillez à respecter la polarité.

Ne court-circuitez jamais les câbles « SENSE »

10. Dispositif de protection

Le bloc d'alimentation est doté de plusieurs dispositifs de protection automatiques intégrés qui le protégent contre les dommages. Les dispositifs de protection activés sont affichés par des codes àlettres et la sortie CC est en même temps désactivée pour des raisons de sécurité.

Lorsqu'un dispositif de protection est activé, le consommateur doit être immédiatement mis hors tension et déconnecté du bloc d'alimentation.

Pour reactiver la sortie, mettez le bloc d'alimentation hors tension. Attendez que tous les affichages se soient eteints. Remettez le bloc d'alimentation sous tension. Le bloc d'alimentation doit a nouveau fonctionner normalement. Si ce n'est pas le cas, veuillez contacter notre service après-vente.

Les affichages suivants sont possibles :

Protection contre la surtension

Une tension externe plus elevée que cette fournie par le bloc d'alimentation a été identifiée au niveau de la sortie CC. La sortie est désactivée.

Les niveaux de courant de désactivation sont énumérés dans les caractéristiques techniques.

Protection contre la surchauffe

Le capteur de température intégré a déterminé que la temperature du système est trop élevé.

Pour empêcher la surchauffe, la sortie est désactivée.

Éteignez le bloc d'alimentation et laissez-le refroidir pendant au moins 30 minutes.

Après l'avoir allumé, vérifie si le ventilateur tourne ou si les ouvertures de ventilation sont bloquées. Pendant la phase de test automatique au démarrage, le ventilateur doit tourner de manière audible. Si ce n'est pas le cas, veuillez contacter notre service après-vente.

Protection contre les surcharges

En cas de surcharge à la sortie CC, la limitation de puissance est généralement activée. Si tel n'est pas le cas, la deuxième fonction de protection s'active.

Lorsque ce message d'advertissement apparait, mettez immédiatement le bloc d'alimentation hors tension et vérifie les données de connexion du consommateur. Debranchez le consommateur de la sortie CC du bloc d'alimentation.

Remettez l'appareil sous tension et vérifiez son fonctionnement. Si le message d'erreur reste affché, veuillez contacter notre service après-vente.

11. Dépannage

En achetant le bloc d'alimentation de laboratoire, vous faites l'acquisition d'un produit fiable et sur sur le plan opérationnel. Néanmoins, des problèmes ou des erreurs peuvent survenir.

C'est pourquoi nous souhaitons vous expliquer comment résoudre les évventuels dysfonctionnements :

Respectez toujours les consignes de sécurité !

Erreur Causes possibles
Le bloc d'alimentation ne peut pas être mis en marche.	L'écran de fonctionnement du bloc d'alimentation (2) s'allume-t-il?Vérifiez la tension secteur (vous pouvez également vérifier le fusible secteur de l'appareil ou le disjoncteur de ligne).
Les-appareils consommateurs raccordés ne fonctionnent pas.	La tension est-elle correctement régée?La polarité est-elle correcte?Vérifiez les caractéristiques techniques des consommateurs.
L'écran « REAR CONTROL » s'allume. L'appareil ne peut pas être commandé par les commandes rotatives.	La commande à distance est active.Mettez le curseur arrêté « MODE » à la position « Normal » .
L'écran « O P PFF » est allumé.	La sortie CC a été coupée par la sortie de la commande à distance (16).Relâchez la liaison entre les contacts 4 et 5. La sortie est à nouveau activée.
Le courant de sortie est limité à 5 A, bien que les réglages de courant soient plus élevés.	La liaison avant est limitée à 5 A maximum.Pour des courants plus élevés, connectez le consommateur à la sortie principale arrêté.
La LED « CC » est allumée. Fonctionnement à courant constantLe courant prérégla été dépassé. Vérifiez la consommation d'énergie de votre consommateur et augmentez la limitation de courant au niveau du bloc d'alimentation, le cas échéant.
L'écran « C.V. » est allumé. Fonctionnement à courant constantLe bloc d'alimentation fonctionne normalement.La sortie fournit la tension constante régée.
OVP Protection contre la surtension	Voir le chapitre « Dispositifs de protection »
OtP Protection contre le dépassement de températureVoir le chapitre « Dispositifs de protection »
OLP Protection contre la surcharge	Voir le chapitre « Dispositifs de protection »

Vérifiez régulierement la sécurité technique de l'appareil à la recherche de dommages sur le boitier, etc, par exemple.

Les fusibles sont des pieces de rechange et ne sont pas couverts par la garantie.

arations autres que celles décrites ci-dessus ne peuvent etre effectuees que par un spécialiste agree. Si vous avez des questions concernant la manipulation de l'appareil, n'hesitez pas a contacter notre assistance technique.

12. Entretien et nettoyage

N'utilisez pas de produit de nettoyage agressif, d'alcool isopropylique ou toute autre solution chimique, car ils peuvent endommager le boitier et engender des dysfonctionnements.

• En dehors d'un nettoyage occasionnel ou du remplacement du fusible, le bloc d'alimentation de laboratoire ne nécessite aucun entretien.
• Avant le nettoyage, débranchez le produit de la prise de courant.
• Nettoyez le produit à l'aide d'un chiffon sec non pelucheux.

Remplacement du fusible

S'il n'est plus possible d'allumer le bloc d'alimentation de laboratoire, le fusible secteur arriré (19) est probablement défectueux.

Pour remplaçer le fusible secteur,procédez comme suit :

1. Mettez le bloc d'alimentation hors tension et retirez tous les cables de connexion et la fiche secteur de l'appareil.
2. Soulevez le porte-fusible arrêté (19) à l'aide d'un tournevis approprié pour le sortir de son support.
3. Remplacez le fusible defectieux par un nouveau fusible à fil fin (5 × 20 mm) de même type et du même courant nominal. La valeur du fusible est indiquée dans le chapitre « Caracteristiques techniques »
4. Enforcez l'insert du fusible dans le porte-fusible.

13. Élimination des déchets

Produit

Les apparêls électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures menagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

you respectez les ordonnances légales et contribuez à la protection de l'environnement.

14. Caractéristiques techniques

	HPS-11530 HPS	S-11560 HPS-130	15 HPS-13030 HPS	S-16010
Puisance de sortie 4	50 W 900 W 450 W	900 W 600 W
Tension de sortie 1 - 1	5 V/CC 1 - 15 V/CC	C 1 - 30 V/CC 1 - 30 V/CC 1 - 60 V/CC	C
Courant de sortie 0 - 3	30 A 0 - 60 A 0 - 15	A 0 - 30 A 0 - 10 A
Ondulation résiduelle à la charge nominale (eff)	5 mV/50 mA 5	mV/100 mA 5 mV/20 mA 5 mV/40 mA	5 mV/10 mA
Réponse de la commande de tension à une variation de charge de 100 %	50 mV
Réponse de la commande de tension en cas de fluctuation de la tension secteur (170 - 264 V c.a.)	20 mV
Réponse de la commande de courant à une variation de charge de 10 - 90 %	150 mA 200	mA 100 mA 150 mA	100 mA
Réponse de la commande de courant en cas de fluctuation de la tension secteur (170 - 264 V c.a.)	50 mA
Précision de l'affichage	+/- (0,2 % + 0,3 V), +/- (0,2 % + 0,3 A)
Niveau de coupure OVP de la sortie U	+2 V (1 - 5 V) +3 V (5 - 15 V)	+2 V (1 - 5 V) +3 V (5 - 15 V)	+2 V (1 - 5 V) +3 V (5 - 20 V) +4 V (20 - 30 V)	+2 V (1 - 5 V) +3 V (5 - 20 V) +4 V (20 - 30 V)	+2 V (1 - 5 V) +3 V (5 - 20 V) +4 V (20 - 60 V)
Tension de fonctionnement	220 à 240 V/CA, 50/60 Hz
Puisance absorbée (max.)	2,4 A 4,7 A	2,4 A 4,5 A 3,1 A
Degré d'efficacité 85%	85% 86% 86% 89%
Signal d'horloge 65 - 85 kHz 65 - 85 kHz	75 - 95 kHz 75 - 95 kHz 65 - 85 kHz
	HPS-11530 HP	S-11560 HPS-130	15 HPS-13030 HF	S-16010
Facteur de performance avec PFC active	>0,95
Ventilateur de l'appareil	Thermo-commandé (0 - 100 %)
Fusible secteur (5 x 20 mm)	Tube de verre T3,15AL250V	Tube de verre F8AL250V	Tube de verre T3,15AL250V	Tube de verre F8AL250V	Tube de verre T4AL250V
Température de fonctionnement	0 à +40 °C
Humidité relative de l'air	10 à 80 %, sans condensation
Classe de protection	1
Raccord secteur CEI	320 C14, fiche d'installation de dispositif basse puissance
Hauteur de fonctionnement	max. 2 000 m au-dessus du niveau moyen de la mer
Dimensions (1 x h x p) mm	200 x 90 x 215	200 x 90 x 275 200	x 90 x 215 200 x 90	x 275 200 x 90	215
Poids 2,6 kg 3,2 kg 2,6 kg 3,2 kg 2,6 kg

Pagina

F Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau - Allemagne (www. conrad.com).

Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement electronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représenté l'état technique au moment de l'impression.
