Producttype	Programmeerbare laboratoriumvoeding
Model	HPS11530
Uitgangsspanning	1 - 15 V/DC
Uitgangsstroom	0 - 30 A
Uitgangsvermogen	450 W
Netspanning	220-240 V AC, 50/60 Hz
Afmetingen (L x H x D)	200 x 90 x 215 mm
Gewicht	2,6 kg
Beschermingsklasse	1 (met aarding)
Weergave	Digitale LCD voor spanning en stroom
Instelling	Digitale draaiknoppen met grof/fijn instelling
Bedrijfsmodi	Normaal, Voorinstelling (3 geheugens), Instelling, Afstandsbediening
Beveiligingen	Overspanning, overbelasting, oververhitting, stroombegrenzing
Uitgangen	Voor (max. 5 A) en achter (volledige nominale stroom)
Afstandsbediening	Via externe spanning 0-5 V of potentiometer 5 kΩ
Ventilatie	Temperatuurgestuurde ventilator
Onderhoud	Reinigen met droge doek, vervangen van de netzekering
Bedrijfstemperatuur	0 tot +40 °C
Relatieve luchtvochtigheid	10 tot 80 % (niet condenserend)

Veelgestelde vragen - HPS11530 VOLTCRAFT

Hoe stel ik de stroomlimiet in op de HPS11530?

Koppel alle belasting los, schakel het apparaat in en draai aan de CURRENT knop om de gewenste waarde weer te geven. Door te drukken schakelt u tussen fijn (0,1 A) en grof (1 A). De waarde wordt na 3 seconden automatisch bevestigd.

Welke bedrijfsmodi zijn beschikbaar?

Vier modi: Normaal (instelling via voorpaneel), Preset (selectie van 3 opgeslagen vaste spanningen), Set (programmeren van geheugens) en Remote Ctrl (afstandsbediening). De MODE-schakelaar aan de achterzijde maakt de keuze mogelijk.

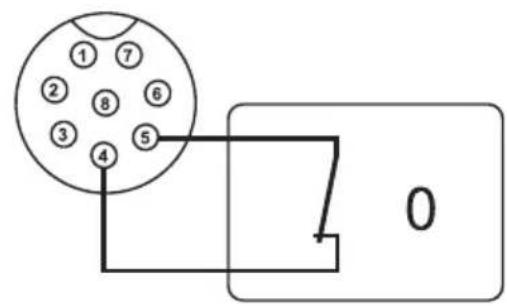

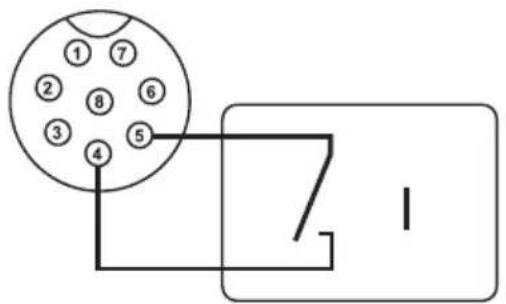

Hoe gebruik ik de afstandsbediening?

Sluit de meegeleverde stekker aan op de Remote Ctrl aansluiting. U kunt spanning en stroom regelen via een externe 0-5 V bron of een 5 kΩ potentiometer. Zet de MODE-schakelaar op Remote Ctrl.

Wat te doen als het scherm 'O P OFF' weergeeft?

Dit betekent dat de DC-uitgang is uitgeschakeld door de afstandsbediening. Open het contact tussen klemmen 4 en 5 van de afstandsconnector om de uitgang weer in te schakelen.

Hoe reset ik de fabrieksinstellingen (P1/P2/P3)?

Houd de VOLTAGE-knop ongeveer 30 seconden ingedrukt om in het menu te komen. Draai VOLTAGE naar 'rPr' en draai dan CURRENT naar 'YES'. Druk op CURRENT om te bevestigen en vervolgens op VOLTAGE om af te sluiten.

Wat is het verschil tussen de voor- en achteruitgangen?

De vooruitgangen (4 mm veiligheidsbussen) zijn beperkt tot maximaal 5 A. De achteruitgangen (schroefklemmen) ondersteunen de volledige nominale stroom (30 A voor de HPS11530). Gebruik de achterzijde voor hoge stromen.

Hoe vervang ik de netzekering?

Schakel het apparaat uit en trek de stekker eruit. Til de zekeringhouder aan de achterzijde (19) op met een schroevendraaier. Vervang door een zekering 5x20 mm type T3,15AL250V. Sluit de zekeringhouder.

Wat betekent de rode 'C.C.' weergave?

Dit geeft een constante stroomwerking aan (actieve stroombegrenzing). De uitgangsstroom heeft de vooraf ingestelde limiet bereikt en de spanning wordt verlaagd om de stroom constant te houden.

Kan ik dit apparaat gebruiken om batterijen op te laden?

Nee, de laboratoriumvoeding is geen lader. Gebruik voor het laden van batterijen een geschikte lader met laadstroomonderbreking.

Hoe reinig ik het apparaat?

Haal de stekker uit het stopcontact. Gebruik een droge, pluisvrije doek. Gebruik geen agressieve chemicaliën, alcohol of oplosmiddelen.

GEBRUIKSAANWIJZING HPS11530 VOLTCRAFT

NL Gebruiksaanwijzing

Programmeerbare labtransformator

Bestelnr. 512319 (HPS-11530)/512335 (HPS-11560)/

1. Inleiding 72
2. Verklaring van de symbolen 72
3. Beoogd gebruik 73
4. Leveringsomvang 74
5. Eigenschappen en functies 74
6. Veiligheidsinstructies 75

a) Algemene informatie 75
b) Aangesloten apparaten 76

1. Bedieningselementen 77
2. Bediening 79

a) De voedingskabel aansluiten 79
b) Het apparatus installeren 79
c) Algemene informatie 79
d) Toegevoegde functies 81
e) Normale Werking 81
f) Geheugenwerking "Vooraf ingesteld" en "Instellen" 83
g) Vooraf ingestelde uitgangswaarden (P1/P2/P3) resettenaar de standard fabriekswaarden 84
h) Werking via afstandsbediening "Remote Ctrl" 85

1. "SENSE"-FUNCTION (ALLEEN HPS-11560) 88

2. Beveiligingsmechanismen 89
   11.Problemen oplossen 90

3. Onderhoud en reiniging 91
4. Verwijdering 91
5. Technische gegevens 92

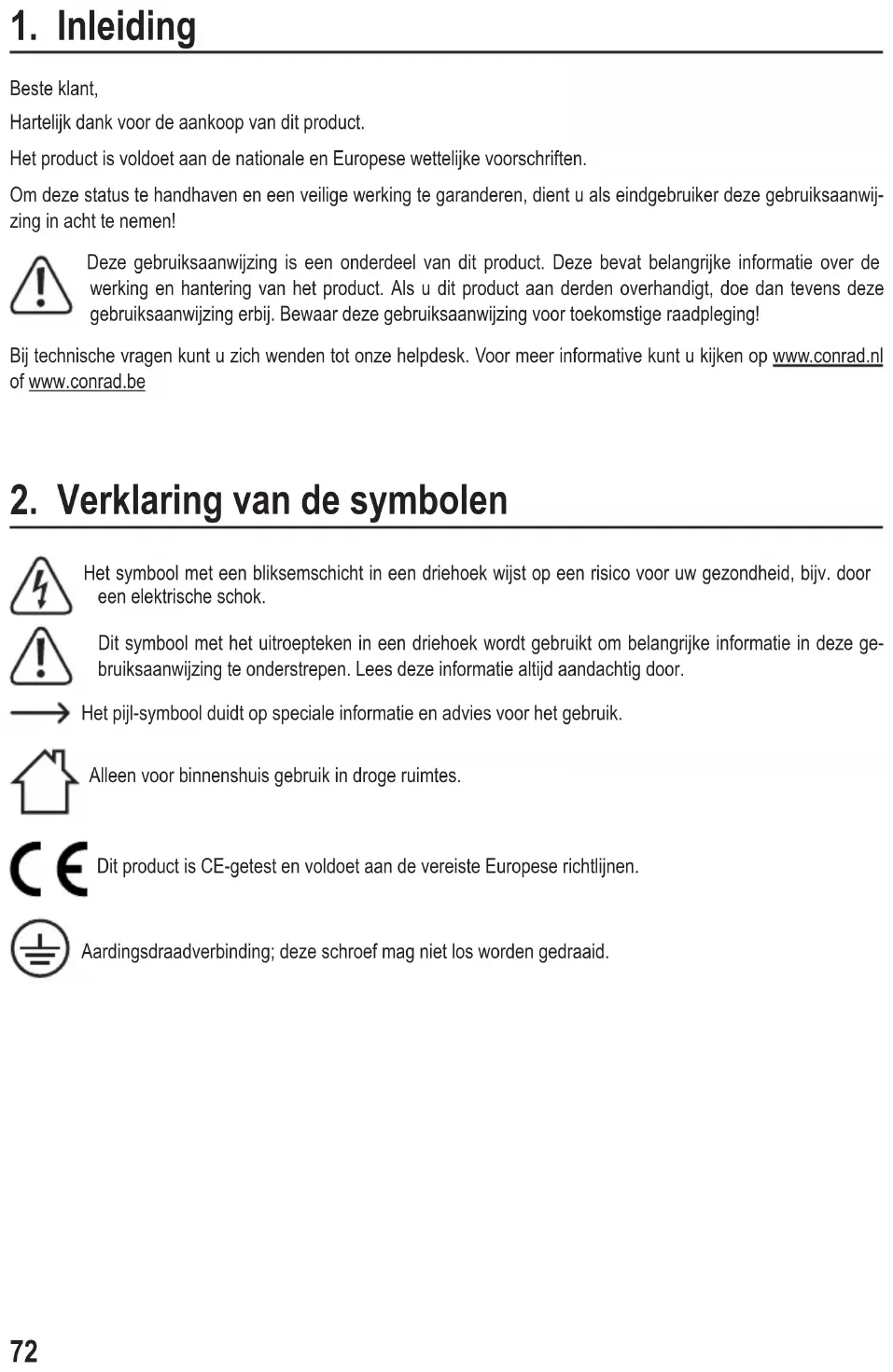

1. Inleiding

Beste klant,

Hartelijk dank voor de aankoop van dit product.

Het product is voldoet aan de nationale en Europese wettelijkke voorschriften.

Om deze status te handhaven en een veilige werkig te garanderen, dient u als eindgebruiker deze gebruiksaanwijz ing in acht te nemen!

Deze gebruiksaanwijzing is een onderdeel van dit product. Deze bevat belangrijke informatie over de werkig en hantering van het product. Als u dit product aan derden overhandigt, doe dan tevens deze gebruiksaanwijzing erbij. Bewaar deze gebruiksaanwijzing voor toekomstige raadpleging!

Bij technische vragen kut u zich wenden tot unsere helpdesk. Voor meer informative kut u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Het symbol met een blinksemschicht in een driehoek wijst op een risico voor uw gezondheid, bijv. door een elektrische schok.

Dit symbolism met het uitroepteken in een driehoek worden gebruikt om belangrijke informatatie in deze gelebruiksaanwijzing te onderstrepen. Lees deze informatatie altijd aandachtig door.

Het pijl-symbool duidt op speciale informatatie en advies voor het gebruik.

Alleen voor binnenshuis gebruik in droge ruimtes.

Dit product is CE-getest en voldoet aan de vereiste Europese richtlijnen.

Aardingsdraadverbinding; deutsche schroef mag nicht los worden gedraaid.

3. Beoogd gebruik

De labtransformer dient als potenialvrije gelijskspanningsbron om laagspanningsverbruikers te gebruiken. De instelbare uitgang kan worden getapt met maximaal 5 A aan de voorkant en tot de volledige nominale stroom aan dechterkant. De vooruitgang is beperkt tot 5 A en beschermd gegen overbelasting. Bij het in serieschakelen van de uitgangen van meerdere voedingen hunnen spanningen van >75 V/DC ontstaan, die gevaarlijk zijn wanner aangeraakt. Daarom要去en uit veiligheidsoverwegingen bij hogere spanningen geisoleerde kabels/meetkabels worden gebruikt. De aansluiting aan de voorkant gebeurt met 4 mm veiligheidsbussen en aan dechterkant met hoogstroom-busschroeefconnectoren. De uitgangen (voor- enchterkant) zich met elkaar verbonden.

De aansluitkabels要去en groot genoeg zich. Als de geleidersectie te Klein is, kan dit leiden tot oververhitting en brand.

De uitvoergegevens van de laboratoriummeetapparatuur zijn als volgt:

Type Uitgangsspanning Uitgangsstroom
HPS-11530 1 - 15 V/DC 0 - 30 A
HPS-11560 1 - 15 V/DC 0 - 60 A
HPS-13015 1 - 30 V/DC 0 - 15 A
HPS-13030 1 - 30 V/DC 0 - 30 A
HPS-16010 1 - 60 V/DC 0 - 10 A

De stroom en spanning kuren continu worden ingesteld via digitale draaiknuppen met behulp van grove en fijn ne instellingen, zodate waarden snel en nauwkeurige kuren worden ingesteld. De waarden worden weergegeven op de gestustructureerde LC-display. Een vermogenslimiet voor constant voedingsgebruik kan vooraf worden ingesteld zonder een kortsluitbalk.

De transformer kan op afstand worden bediend. Een externe spanning (0 - 5 V/DC) of externe potentiometer (5 kOhm) kan worden gebruikt om de uitgangsspanning en uitgangsstroom in te stellen. De DC-uitgang worden in- en uitgeschakeld via een schakelcontact.

Model HPS-11560 is bovendien voorzien van een afstandssensorfunctie (SENSE). Op deze manier kan de spanningsval bij hoge laststromen worden gecompenseerd. De uitgangsspanning van de elektrische verbruiker blijft absluut stabel en onafhankelijk van de belasting.

Drie vrijprogrammeerbare geheugenplekken können worden toegewezen aan verschillende vaste spanningen en stroomlimieten. De keuzeschakelaar zit op deijkenzijde van het apparaat.

Het apparaat is beschermd gegen overbelasting en kortsluiten en is voorzien van een veiligeidsonderbreking in het geval van overtemperatuur.

De labtransformer is ontworpen in overeenstemming met beschemingsklasse 1. Het is alleen goedgekeurd voor aansluiting op schokvrije stopcontacten en een wisselstroom van 230 V/AC, veelal gebruikt in huishoudens.

Het stopcontact要去 zich dicht in de buurt van het apparaat bevinden en eenvoudig te bereiken zijn, anders要去 eenoodstop worden gemonteerd.

Gebruik onder ongunstige omstandigheden is Niet toegestaan. Ongunstige omgevingsomstandigheden zijn:

• vocht of hoge luchtvochtigheid
• stof en brandbare gassen, dampen of oplosmiddelen
• Onweer of dergelijkke omstandigheden zoals krachtige elektrostatische velden, enz.

Dit product is alleen bedoeld voor gebruik binnenshuis. Gebruik het Niet buitenshuis. Contact met vocht, bijv. in de badkamer, moet absoluut worden vermeden.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Als het product voor andere doel-einden worden gezruikt dan hierboven beschreven, kan het worden beschadigd. Bovendien kan onjuist gebruik resulteren in kortsluiting, brand, elektrische schokken of andere bevaren. Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigensen. Alle rechten voorbehonden.

4. Leveringsomvang

Labtransformator
- Afstandsaansluiting
Kabel met aardingscontact
- Gebruiksaanwijzing

Meest recente gebruiksaanwijzing

Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website.

5. Eigenschappen en functies

• Deze labtransformer Werkt met hoogontwikkelde combinatieschakelingstechnologie en actieve PFC (powerfactor-correctie). Dit garandeert een stabiele uitgangsspanning en een hoge mate van efectiviteit. De DC-uitgangen zijn geisoleerd en voorzien van een beschemende isolatie gegen de netspanning. Voor de secundaire DC-aansluiting zitten er twee gekleurde veiligheidscontacten aan de voorkant max. 5A) en twee hoogbelaste schroefklemen aan dechterkant (volledig nominaal stroombereik).
• De gestruetere display toont de spanning en stroom (V = Volt = elektrische spanningseenheid, A = Ampère = elektrische stroomeenheid) en de statusweergave in het geval van verstoringen in het apparaat.
• Het apparaat is voorzien van verschillende ingebouwde beschemingsmechanismen, zoals overbelastingsbeveiliging, stroombegrenzing, oververhittingsbeveiliging, enz. voor eeneilige en betrouwbare werkig.
• De transformator worden gekoeld door een temperatuurgestuurde ventilator. Zorg waarom voor voldoende luchtcirculation.
• De uitgangsspanning en uitgangsstroom van de transformator zijn oneindig instelhaar.

6. Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing Niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulterend persoonlijk letsel of materiele schade. In dergelijkke geallenervalt de aansprakelijkheid/garantie.

a) Algemene informatatie

• Dit apparaat is geen spelgoed. Houd het buiten het bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal nicht achteloos rondslingeren. Dit kan voor kinderen gevaarlijk spelgoed worden.
• Bescherm het product gegen extreme temperatures, direct zonlicht, sterke schokken, hoge vochtigheid, vocht, brandbare gassen, stoom en oplosmiddelen.
• Stel het product Niet aan mechanische spanning bloot.

• Als het product Niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan Niet langer worden gegardeerd als het product:

• zichtbaar is beschadigd,

• nicht meer waar behoren werkst,
• gedurende een langereperiode onder slechte omstandigheden is opgeslagen of

• onderhevig is geweest aan ernstige transportbelasting.

• Behandel het product met zorg. Schokken, stoten of zichs een val van geringe hoogte konnen het product beschadenig.

• Op industrieterreinen要去 de voorschriften ter voorkoming van ongevallen van de industrielle arbeidersvereniging voor elektrische apparatuur en voorzieningen worden gevolgd. Transformers gebruikt in scholen, trainingsfacilitieten, hobby- en DIY-werkplaatsen dienen alleen te worden gehanteerd waanneer onder toezicht van getraind, verantwoordelijk personeel.
• Zorg ervoor dat uw handen, uw schoenen, uw kleding, de vloer en alle schakelaars en de transformator droog�.
• Onder spanning staande onderdelen konnen worden blootgesteld als afdekkingen worden geopend of onderdelen worden verwijderd, tenzij dit met de hand kan worden gedaan.
• Koppel het apparaat los van alle spanningsbronnen voordat u deze opent.
• Condensatoren in het apparaat konnen nog steedsijken opgeladen, zichs als het apparaat is losgekoppeld van alle spanningsbronnen.
• Schakel de labtransformator Niet onmiddelijk in nadat deze van een koude maar een warme omgeving is gebracht. In ongunstige omstandigheden kan de resulterende condensatie het apparaat vermietigen. Laat het apparaat eerst op kamertemperatuur komen voordat u deze inschakelt.
• De plug-in transformer genereert hitte tijdens gebruik; zorg ervoor dat deze goed worden geventileerd. Dek nooit de ventilatieopengen af van het apparaat af!
• Stel het apparaat nooit bloot aan direct zonlicht. Houd het apparaat uit de buurt van hittebronnen. Het apparaat kan anders oververhit raken.

• Laat transformators en aangesloten elektrische verbruikers nicht onbeheerd anschter wannerwerk zaam.
• Plaats geen met vloeistof gezulde containers, zoals een vaas of plantenpot, op of naast de transformator. Als deze omvallen, kan het apparaat onherstelbaar worden beschadigd en bestaat er een groot risico op brand. Bij het werkken met transformators is het dragen van metalen of geleidende sieraden, zoals kettingen, armbanden, ringen, enz. verboden.
• De transformator is nicht ontworpen voor bevestiging aan mensen of dieren.
• Raadpleeg een expert als u vragen heb over gebruik, veiligheid of aansluiting van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een technicus of een daartoe bevoegd servicecentrum.
• Als u nog vragen heeft die nicht door deze gebruiksaanwijzing worden beantwoord,kest u contact opnemen met once technische Dienst of ander technisch personeel.

b) Aangesloten apparaten

• Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten inucht.

7. Bedieningselementen

1 Aan-/uitschakelaar om het apparaat in te schakelen (I=AAN = /0 = UI )
2 Spanningsweergave "V"
3 Stroomweergave "A"
4 Statusweergave uitgang "C.V." (constante spanningsmodus)
5 Statusweergave uitgang "C.C." (stroombegrenzer/constante stroommodus)
6 Statusweergave "REAR CONTROL" toont actieve afstandsbediening of waste spanningsmodus
7 Spanningsregeling (met toetsfunctie voor grove / fijne afstelling)
8 Regeling van stroombegrenzer (met toetsfunctie voor grove / fijne afstelling)
9 Aansluiting minpool (max. 5 A!)
10 Aansluiting pluspool (max. 5A!)
11 Hoogbelaste aansluiting pluspool (schroefklem met contactfunctie)

12 Hoogbelaste aansluiting minpool (schroefklem met contactfunctie)
13 Schuifschakelaar voor het selecteren van de 4 bedrijfsmodi "MODE"
14 Aansluiting afstandssensor "SENSE" (alleen HPS-11560)
15 Schuifschakelaar voor het selecteren van de vrij instelbare vaste spanningsplekken "RECALL"
16 Verbinding afstandsbediening "Remote Control"
17 Temperatuursturde interne ventilator Niet afdekken!
18 Gaeaerde laagvermogenaansluiting voor netvoedingskabel
19 Zekeringhouser voor de netzekering

8. Bediening

Deze labtransformer is geen lader. Gebruik geschikte laders met een laadstroomonderbreking om accu's op te laden.

De oppervlakte van de behuizing zal opwarmen wonneer lang in gebruik onder nominale belasting. Opgelet! Kans op brandwonden! Zorg waarom voor voldoende ventilatie voor de transformator en gebruik deze nooit gedeelrijk of volledig afgedekt om schade te voorkomen.

Bij het aansluten van een elektrische verbruiker, dient u ervoor te zorgen dat u deze Niet aansluit verwijl ingeschakeld. Een ingeschakelde elektrische verbruiker kan vonden genereren wonneer aangesloten op deuitgangen van de transformator, waardoor de aansluitingen of de aangesloten kabels en/of hun klemmenervolgens beschadigd konnen raken.

Als u de transformator Niet nodig hebt, schakel deutsche dan uit en koppel hem los van de netvoeding. De displays blijven enkele seconden branden na het uitschakelen om de interne condensatoren te ontlasten en de LAST ingestelde parameters op te slaan.

Zorg algid voor voldoende kabeldoorsnede voor de DC-aansluitkabels, aangezien overbelasting brand in de kabel kan veroorzaken.

a) De voedingskabel aansluten

1. Sluit de meegeleverde aardingskabel aan op de installmentepoort (18) voor laagspanningsapparatuur op de transformator. Zorg voor een stevige aansluiting.
2. Sluit de voedingskabel aan op een schokvrij stopcontact met beschermende aarding. De maximale lenghte van de voedingskabelaar het stopcontact mag geen 3 m overschrijden.

b) Het apparatus installeren

Plaats de labtransformator op een stabel, vlak en stevig oppervlak. Zorg ervoor dat de ventilatieoppeningen in de behuizing Niet worden afgedekt.

c) Algemene informatatie

De labtransformer wordt gestuurd door een microprocessor en bediend via twee digitale bedieningen (incrementele encoders zonder eindpositie) met sensorfunctie. Hierdoor is een fijn grove bediening möglichk.

Er worden een systemdcontrole uitgevoerd nadat u het apparaat inschakelt. De teststatus worden weergegeven op de twee displays.

De weergaven verschijnen in deze volgorde:

• EU

30

Weergave van de huidige softwarestatus.

Een segmenttest om te bepalen of alle individuele segmenten van de display werken.

Vervolgens worden de LED-displays "C.V.", "C.C." en "REAR CONTROL" getest.

Een systeemtest van de beveiligingen begint daarna.

De overspanningsbeveiliging worden getest.

De overbelastingsbeveiliging worden getest.

De overtemperatuurbveiliging worden getest.

Ventilatortest Het snelheidsbereik van de ventilator worden kort getest.

De ventilatorsnelheid za eventjes hoorbaar verhogen

De afstandsbedieningsfunctie voor "uitgang uit" worden getest. Het apparaat schakelt na deze stap op de normale gebruiksweergavemodus.

De transformator kan in 4 modi worden gezruikt. Deze modi worden geselecteerd met de schuifschakelaar "MODE" (13) op dechterzijde. De volgende modi zijn beschikkaar:

Normal Normale werkung. Spanning en stroom worden ingesteld op de voorzijde.

Preset Geheugenwerking Er können drie vaste spanningsen in het apparaat worden opgeslagen en direct worden geselecteerd via deze "Vooraf ingesteld"-functie. De geheugenplekken worden geselecteerd met de schuifschakelaar "RECALL" (15). De bedieningen op de voorzijde zijn inactief.

Remote Ctrl Werking via afstandsbediening De transformator kan op afstand worden bediend via een exter spanning of exter potentiometer. De afstandsinstellenungen konnen worden uitgevoerd voor zowel spanning als stroom. De bedieningen op de voorzijde zich inactief.

Set

Werking via instellingen. De drie geheugenplekken konnen vrij vooraf worden geprogrammeerd. Selecteer de geheugenplek met de schuifschakelaar "RECALL" (15) en voer de instellenenuit met de bedieningen (7, 8).

De afzonderlijke gebruiksmodi staan hieronder met meer details beschreiben.

d) Toegevoegde functies

De transformator wird automatisch geseset telkens wanner u deze inschakelt. In het geval dat u het apparaat tijdens gebruik wilt resetten en nicht wilt herstarten, voer dan een handmatige reset UIT.

1. Houd de bedieningsknop VOLTAGE ongeveer 30 seconden ingedrukt om de MENU-modus te openen. "CCO" en "no" worden weergegeben.

1. Draai de bedieningsknop CURRENT todat "CCO" en "YES" worden weergegeven.

1. Druk eenmaal op de bedieningsknop CURRENT om het apparaat te resetten. "YES" zal op de display verschijnen om een geslaagde reset te bevestigen.

1. Druk op de bedieningsknop VOLTAGE om de MENU-modus te verlaten.

e) Normale Werking

De transformator kanijdens de normale werkung worden bediend via de bedieningen op de voorkant.

1. Zorg ervoor dat de schuifschakelaar "MODE" op de stand "Normal" staat.
2. Koppel aangesloten elektrische verbruikers los van de uitgang (9 en 10 of 11 en 12).
3. Gebruik de aan-/uitschakelaar (1) om de transformator in te stellen. De display (2 en 3) zal oplichten en na een korte zichtend versuschijnen de stroom- en spanningsweergaven.

MODE

Normal

Preset

Remote Ctrl

Set

Stel de stroomlimiet in voordat u spanningswaarden instelt. als de stroomwaarde te hoog is, dan können uw aansluitkabels beschadigd raken; als het te laag is (<1 A), dan kan de uitgangs-spanning worden beperkt.

De stroomlimiet instellen

Het beperken van de uitgangsstroom is een beveiligingsmechanisme ter bescherming van de elektrische verbruiker of aansluitkabels. De stroomlimiet kan vooraf worden ingesteld bij de uitgang zonder enige kortsluiting. De transformator verstrecht verrolgens de maximaal ingestelde stroom.

1. Koppel alle aangesloten elektrische verbruikers los van de transformator.
2. Gebruik de aan-/uitschakelaar (1) om de transformator in te stellen. De display (2 en 3) zal oplichten en na een korte zelftest verschijnen de stroom- en spanningsweergaven.
3. Stel de stroomlimiet in via de bediening "CURRENT" volgens uw specifieke toepassing.
4. Draai de bedieningsknop en een stroomlimietwaarde verschijnt.

Als er binnen 3 seconden geen instelling worden gemaakt, zal de displaytering湃 aan de stroomweergave schakelen.

1. Draai de bedieningsknop aan links of rechts om de stroomlimiet in te stellen. Na het inschakelen blijft de sectie met de fijn installingen (0,1 A) altijd actief. Dit worden aangegeven door een ietwat lighter cijfer.

Druk lichtjes op de draaiknop vanaf de voorkant. Telkens wanner u op de knop drukt, verandert de decimale positie (.0 of 0.1) van het instelbereik. Draaien verandert de waarde.

De instellingen können grof (gehele getallen) of fjn (per tienden) worden gemaakt.

Wanner de gewenste stroomwaarde is ingesteld, schakelt de display na 3 seconden terug op de normale weergave.

Als de vooraf ingestelde stroomijdens de normale werkung worden bereikt, schakelt de transformator op de stroomlimietmodus en worden de spanningswaarde verlaagd. Deze werkung worden aangegeven door de rode statusweergave "C.C." (5).

Uitgangsspanning instellen

De uitgangsspanning kan worden ingesteld via de bediening "VOLTAGE" (7). De grove en fijné instelling wordt op bezelfde wijze ingesteld als het instellen van de stroomlimiet.

Het is met het grote instelbereik möglich dat de spanningsinstelling ongeveer 1 - 2 seconden in beslag neemt wanner u van een hoge maar een lage spanningswaarde wisselt.

In de normale modus werkht het apparaat in de constante spanningsmodus. Dit betekent dat de transformator een constante, vooraf ingestelde uitgangsspanning verstrecht. Deze werkking worden aangegeven door de groene statusweergave "CV" (4).

Een belasting aansluiten

Wanner u een elektrische verbruiker aansluit, dient u ervoor te zorgen deze uitgeschakeld op de transformator aan te sluiten. Het maximale stroomverbruik van het aan te sluiten apparaat mag de capaciteit vermeld in de technische specificaties nicht overschrijden.

Voor een aansluiting in series van de uitgangen met meerere voedingen, kan de resulterende spanning bij contact fataal zijn (>70 V/DC). U mag vanaf deze spanningswaarde alleen geisoleerde accessoires gebruiken.

Gebruik geen nicht-geïsoleerde metalen kabels en contacten.

Al deze bloatgestelde gebieden moeten worden afgedekt met geschikt, vlambestendig isolatiematerialial of door andere maatregelen en worden beschermd gegen direct contact en kortsluiting.

Zorg voor een kabeldiameter die groot genoeg is voor de beoogde stroom.

De transformator heeft twee uitgangen. Deze uitgangen haben alsijddezelfde uitgangsspanning.Het verschil ligt erchter in de stroomvoercapaciteit.

Bij de Vooransluitingen (9 en 10) kan slechts een stroom van max. 5 A worden getapt. Er is een geautomatisierde stroomlimiet geintegreerd.

De schroefaansluitingen op de achterkant zijn bestemd voor volledig nominale stroom.

Vanaf een uitgangsstroom van 20 A, raden wij de schroefklemfunctie van de achteraansluitingen aan om oververhitting van de stekkeraansluitingen te voorkomen.

1. Koppel alle aangesloten elektrische verbruikers los van de uitgang.
2. Gebruik de aan-/uitschakelaar (1) om de transformator in te stellen. De gebruiksweergave (2/3) zal oplichten en de stroom- en spanningsweergaven verschijnen op de display.
3. Stel de parameters in volgens uw specificaties zoals beschreiben in het hoofdstuk "Starten".
4. Controller nogmaals of de juiste uitgangsspanning is ingesteld.
5. Sluit de pluspool (+) van de elektrische verbruiker aan op de rode aansluiting "+" en de minpool (-) van de elektrische verbruiker op de blauwe aansluiting "-" van de betreffende uitgang (voorkant = "AUX. OUTPUT", achechterkant = "MAIN OUTPUT").

1. U kurz de aangesloten elektrische verbruiker nu inschakelen.

Het stroomverbruik van de aangesloten elektrische verbruiker worden op de display (3) weergegeven in Ampère (A).

f) Geheugenwerking "Vooraf ingesteld" en "Instellen"

U kunt met de "Instellen"-functie drie vaste spanning, inclusief stroominstelleningen, in het apparaat opslaan en deze direct selecteren via de "Vooraf ingesteld"-functie.

Alle drie geheugenplekken (P1, P2, P3) zijn vooraf in de fabriek ingesteld.

Deze worden als volgt toegewezen:

Geheugen Type	P1 P1 P1
	Spanning Stroom Spanning		Stroom Spanning Stroom
HPS-11530	5 V Maximum 13,8 V Maximum				15 V	Maximum
HPS-11560 15 V
HPS-13015 25 V
HPS-13030 25 V
HPS-16015 55 V

Zorg ervoor dat er geen elektrische verbruikers zijn aangesloten.

1. Activeer de "Vooraf ingesteld"-functie via de schuifschakelaar "MODE" (13) aan dechterzijde. Stel de schakelaar in op de stand "Preset". De LED-display "REAR CONTROL" (6) op de voorkant za oplichten. De draaibedieningen op de voorzijde zijn nu inactief.

1. Selecteer de gewenste geheugenplek "P1, P2 of P3" op de achterschuifschekelaar De correspondende uitgangsspanning worden aangegeven op de display (2).
2. U kurz de elektrische verbruiker nu aansluiten en inschakelen.

Schuif de schakelaar "MODE" (13) terug maar de stand "Normal" om de vaste spanningsfunctie te deactiveren. De LED-display "REAR CONTROL" (6) zal uitschakelen. Het apparaat schakelt terug op de normale transformatorwerking (koppel alltijd eerst alle DC-verbruikers los!).

Geheugenplekken toewijzen met "Instellen"

Aan alle drie geheugenplekken kuren gebruiker-specifieke waarden worden toegewezen voor uitgangsspanning en stroomlimiet.

Zorg ervoor dat er geen elektrische verbruikers zijn aangesloten.

Ga hiertoe als volgt te werk:

1. Activeer de "Instellen"-functie via de schuifschakelaar "MODE" (13) aan dechterzijde. Stel de schakelaar in op de stand "Set". De LED-display "REAR CONTROL" (6) op de voorkant za oplichten.

1. Selecteer de gewenste geheugenplek "P1, P2 of P3" op de achterschuifschekelaar "RECALL" (15). De betreffende waarden voor stroom en spanning worden aangegeven op de display (2/3). De draaibedieningen op de Voorzijde (7 en 8) können worden gebruikt om de gewenste uitgangsspanning en stroomlimiet in te stellen.

Herhaal deze stappen indien nodig met de andere geheugenplekken.

1. Wanner alle parameters zich ingesteld, schuift u de schakelaar "MODE" (13) terug maar de stand "Preset" voor de vaste spanningswerking of maar de stand "Normal" voor de standard Werking.

g) Vooraf ingestelde uitgangswaarden (P1/P2/P3) resetten maar de standard fabriekswaarden

U kurz in deze transformator vooraf drie spanningswaarden (inclusief stroominstellenen) instellen door middel van de drie geheugenplekken: P1, P2 en P3. Als u de geheugenplekken wilt resetten maar de standardard fabriekswaarden, gaat u als volgt te werk:

1. Houd de bedieningsknop VOLTAGE ongeveer 30 seconden ingedrukt om de MENU-modus te openen. "CCO" en "no" worden weergegeven.

1. Draai de bedieningsknop VOLTAGE totdat "rPr" en "no" worden weergegeven.

1. Draai de bedieningsknop CURRENT totdat "rPr" en "YES" worden weergegeven.

1. Druk eenmaal op de bedieningsknop CURRENT om de vooraf ingestelde waarden te resetten. "YES" zal oplichten wanner de waarden succesvol zijn geset.

1. Druk op de bedieningsknop VOLTAGE om de MENU-modus te verlaten.

h) Werking via afstandsbediening "Remote Ctrl"

U kunt met de ingebouwde "Remote control"-aansluiting (16) de spanning en stroom instellen via een externe spanningsbron of een externe instelbare waarstand (kort poti" genoemd). De afstandsbediening worden aangesloten op de ingebouwde stekker Remote Control" (16) aan dechterzijde. Er is een afstandsaansluiting meegeleverd voor deze aansluiting.

Bij bediening op afstand moet ook het stroomregelpad worden aangesloten, waar dat de uitgang anders overschakelt maar de stroomlimietmodus "C.C." en de uitgangsspanning begrenst.

Voorbereiding van de afstandsbedieningsaansluiting

1. Draai de laterale schroef van de meegeleverde aansluiting en verwijder het voorste zwarte contact door deze ietwat te draaien.
2. Steek vanaf dechterzijde vijf aansluitkabels met een geleiderdiameter van minstens 0,34mm² door de metalen huls. Soldeer deze kabels voorzichtig aan kabelschoenen nr. 1, 2, 3, 4 en 5 van het zware contact. Zorg ervoor dat er geen kortsluitingen wordenGPCERED.

De nummers van de kabelschoenen staan aangegeven op de zwarte isolator.

1. Markeer de uiteinden van de kabels met de correspondende contactnummers (1-5) om verwarring te vermijden.
2. Steek de zwarte contactstekker in de omgekeerde volgorde in de metalen huls en schroef stevig vast.

De contacten zijn als volgt toegewezen:

Contact 1 Interne stuurspanning +5V / DC (< 50 mA)

Contact 2 Spanningsinstelling

Contact 3 Stroominstelling

Contact 4 Referentiemassa ("Aarde")

Contact 5 Uitgang aan/uit

Contact 6-8 Niet toegewezen

Bediening via externe spanningsbron

De transformator kan op afstand worden bediend met een externe spanningsbron van 0 tot 5 V/DC voor het volle spannings- en stroombereik.

Maak de aansluiting als volgt:

1. Sluit de aansluitkabels van de afstandsaansluitingen aan zoals staat afgebeeld:

Spanningsinstalling "U": Spanningsinstalling "I":

Aansluiting 2 op de pluspool (+) van de extersteursspanning

Aansluiting 4 op de minpool (-) van de extersteursspanning

Aansluiting 3 op de pluspool (+) van de extersteursspanning

Aansluiting 4 op de minpool (-) van de extersteurspanning

De spanning op de afstandsbedieningsaansluiting mag Niet hoger zichn dan 5 V.

De aansluitingen moot nicht worden kortgesloten.

1. Schakel de transformator uit en sluit het afstandsacontact verzolgens aan op de afstandsaansluiting op dechter-zijde. Schroef de externe bevestigingsring erop.

2. Stel de spanning van de externe spanningsbron in op 0 V.

3. Schakel de transformator in.

4. Stel de MODE-schakelaar op dechterzijde in op de stand "Remote Ctrl". De "REAR CONTROL"-display za oplichten.

5. De gewenste uitgangswaarde kan nu worden ingesteld via de externe spanningsbron. Controller het gehele instellingsgedeelte op juiste werkig. De uitgangsspanning kan worden gecontroleerd op de display.

MODE

Sluit dechterhoofduitgang (11, 12) kort met een kabel van voldoende dikte om de stroombediening te controlleren (minstens 8mm² ). Controller het gehele instellingsgedeelte op juiste werking.

1. Als deze afstandsbedieningsfunctie Niet langer nodig is, stelt u de MODE-schakelaar in op de stand "Normal".

Bediening via een instelbare watstand (poti)

De transformator kan op afstand worden bediend met een externe poti (5 Kohm) voor het volle spannings- en stroombereik.

Maak de aansluiting als volgt:

1. Sluit de aansluitkabels van de afstandsaansluitingen aan zoals staat afgebeeld.

Spanningsinstelling "U": Spanningsinstelling "I":

Aansluiting 1 op een uiteinde van de wonderstand Aansluiting 1 op een uiteinde van de wonderstand

Aansluiting 2 op het middelste schuifcontact van de waarstand

Aansluiting 4 op het tweeede uiteinde van de werkstand

Aansluiting 3 op het middelste schuifcontact van de waarstand

Aansluiting 4 op het tweeede uiteinde van de werkstand

Aansluitingen 1 en 4 mogen nicht worden kortgesloten.

1. Schakel de transformator uit en sluit het afstandsvcontact verwolgens aan op de afstandsansluiting op de achterzijde. Schroef de externe bevestigingsring erop.
2. Schakel de transformator in.
3. Stel de MODE-schakelaar op de weiterzijde in op de stand "Remote Ctrl". De "REAR CONTROL"-display za oplichten. De gewenste uitgangswaarden können nu worden ingesteld via de externe poti.
4. Controller het gehele instellingsgedeelte op juiste werkig. De uitgangsspanning kan worden gecontroleerd op de display.

MODE

Sluit dechterhoofduitgang (11, 12) kort met een kabel van voldoende dikte om de stroombediening te controlleren (minstens 8mm² ). Controleer het gehele instellingsgedeelte op juiste werkinq.

1. Als deze afstandsbedieningsfunctie Niet langer nodig is, stelt u de MODE-schakelaar in op de stand "Normal".

Afstandsbedieningsuitgang (aan/uit)

De DC-uitgang kan worden in- en uitgeschakeld via een schakelcontact.

Maak de aansluiting als volgt:

1. Sluit de aansluitkabels van de afstandsaansluitingen aan zoals staat afgebeeld.
2. Sluit aansluitingen 4 en 5 aan met een geisoleerd schakelcontact.

Wanner de uitgang is uitgeschakeld, toont de status "C.V." (4) terwijl "C.C." (5) knippert. de display za velvogens de huidige instellenen van de uitgangsspanning (2) en uitgangsstroom (3) aangeven.

1. Wanner de uitgang is uitgeschakeld, kut u de uitgangswaarden instellen met de bedieningsknuppen voor spanning (7) en stroomlimiet (8).

Er mag geen spanning worden toegepast op contacten 4 en 5.

1. Schakel de transformator uit en sluit het afstandsccontact verzolgens aan op de afstandsaansluiting op dechter-zijde. Schroef de externe bevestigingsring erop.
2. Schakel de transformator in.
3. Stel de MODE-schakelaar op de weiterzijde in op de stand "Remote Ctrl". De "REAR CONTROL"-display za oplichten.

Als het schakelcontact is geopend, dan is de DC-uitgang actief; wanner gesloten, is de DC-uitgang uitgeschakeld. Controller of de schakelfunctie correct werkt.

Wanner de DC-uitgang is uitgeschakeld, wordt "OP OFF" weergegeven.

1. Als deze afstandsbedieningsfunctie Niet langer nodig is, stelt u de MODE-schakelaar in op de stand "Normal".

9. "SENSE"-FUNCTIE (ALLEEN HPS-11560)

De HPS-11560 heeft een automatisch spanningsregeling voor de hoogbelastechteruitgang. Hiervoor worden twee afzonderlijke meetkabels parallel op de aansluitkabels aangesloten. De potentalialval die optreedt op de aansluitkabels worden op deze twee meetkabels gemeten. De labtransformator compenseer automatisch voor deze spanningsval, zodate de daadwerkelijk ingestelde spanning aan de elektrische verbruiker worden geleverd.

Maak de aansluiting als volgt:

Sluit de toevoerkabels van de transformator algid eerst aan op de elektrische verbruiker. Let goed op de juiste polariteit.

Druk het klempalletje op de SENSE-achteraansluiting met eenkleine schroevendraieraar binnen en steek de kabels in de klemopeningen. Controller of ze er stevig zich ingestoken.

Sluit nu de twee "SENSE"-kabels aan op de elektrische verbruiker en let waar bij op de juiste polariteit. De geleider-doorsnede voor de "SENSE"-kabels要去 minstens 0,34mm² zijn.

Maak de verbinding altd in de omgekeerde volgorde los (als earest alle "SENSE"-kabels en daama de aansluitkabels).

10. Beveiligingsmechanismen

De transformator is voorzien van verschillende geintegreerde automatische beveiligingseenheden die de transformator beschermen gegen beschadiging. De geactiveerde beveiligingsmechanismen worden aangegeven met lettercodes en de DC-uitgang worden om veiligheidsredenen op hetzelfde moment uitgeschakeld.

Wanner er een beveiligingsmechanisme actief is, moet de elektrische verbruiker onmiddelijk wordenuitgeschakeld en losgekoppeld van de transformator.

U kurz de uitgang opniew activeren door de transformator uit te schakelen. Wacht totdat alle displays uitschakelen. Schakel de transformator weir in. De transformator dient wee normal te werken. Neem contact op met once klantendienst als dit nicht het geval is.

De volgende weergaven zijn möglichk:

Overspanningsbeveiliging

Een hogere externe spanning dan geleverd door de transformator was waargenomen op de DC-uitgang. De uitgang worden uitgeschakeld.

De stroomniveaua voor uitschakeling staan vermeld in de technische gegevens.

Oververhittingsbeveiliging

De geintegreerde temperatuursensor heeft bepaald dat de systeemtemperatuur te hoog is.

De uitgang wordenuitgeschakeld om oververhitting te voorkomen.

Schakel de transformator uit en LAST deze minstens 30 minuten afkoelen.

Controleer na het inschakenen of de ventilator of ventilatieopeningen geblokkeerd着眼。De ventilator要去 na het inschakenenijdens de zelftestfase hoorbaar starten。Neem contact op met once klantendienst als dit Niet het geval is.

Overbelastingsbeveiliging

In het geval van overbelasting bij de DC-uitgang, worden de vermogensbegrenzing gewoonlijk ingeschakeld. Als dit Niet het geval is, worden de tweede beveiligings-functie geactiveerd.

Schakel de transformator onmiddelijk uit wanner deze waarschuwingsmelding verschijnt en controller de aansluitgeevens van de elektrische verbruiker. Koppel de elektrische verbruiker los van de DC-uitgang van de transformator.

Schakel de transformator weir in en controllerer deze correct werkt. Neem contact op met once klantendienst als de foutmelding aanhoudt.

11. Problemen oplossen

Met het aanschaffen van deze labtransformer, hebt u nu een product dat betrouwbaar en veilig werkt. Toch kannen er problemen of fouten optreden.

Daarom beschrijven wij hieronder hoe u möglichke storingen kunt verhelpen:

Neem te allen tijde de veiligheidsinstrcties in acht!

Storing Mogelijk oorzaak
De transformator schakelt nicht in. Schakelt de bedrijfsweergave op de transformator in (2)? Controller de netspanning (controller eventuel ook de netvoedingsze-kering in het apparaat of de stroomonderbreker).
De aangesloten elektrische verbrui-kers werken nicht.	Is de spanning correct ingesteld? Is de polariteit correct? Controller de technische gegevens van de elektrische verbruikers.
De “REAR CONTROL”-display zal op-lichten. Het apparaat kan nicht worden bediend via de draaibedieningen.	De werkking via afstandsbediening is actief. Stel de “MODE”-schuifschakelaar op de achechterkant in op de stand “Normal”.
De “O P PFF”-display brandt.	De DC-uitgang was uitgeschakeld via de afstandsbedieningsuitgang (16). Koppel de aansluitingussen contacten 4 en 5 los. De uitgang worden sheer ingeschakeld.
De uitgangsstroom is beperkt tot 5 A, al+zijn de stroominstelleningen hoger.	De Vooraansluiting is beperkt tot Nieteer dan 5 A. Voor hogere stroomwaarden, moet de elektrische verbruiker worden aangesloten op de hoofduitgang aan dechyzerijde.
De “CC”-led brandt. Constante stroomwerking	De vooraf ingestelde stroom was overschreden. Controller het stroom-verbruik op uw elektrische verbruiker en verhoog de stroomlimiet op uw transformatie, indien van toepassing.
De “C.V.”-display brandt. Constante stroomwerking	De transformator werkt normaal. De uitgang levert de ingestelde constante spanning.
OVP Overspanningsbeveiliging	Zie hoofdstuk “Beveiligingsmechanismen”
OtP Overtemperatuurbeveiliging	Zie hoofdstuk “Beveiligingsmechanismen”
OLP Overbelastingsbeveiliging	Zie hoofdstuk “Beveiligingsmechanismen”

Controleer regelmatig de technische veiligheid van het apparaat, zoals beschadiging aan de behuizing, enz.

Zekeringen zijn verwangingsonderdelen en worden nicht gedekt door de garantie.

ties anders dan hierboven beschreiben mankindalen worden uitgevoerd door een geautorisierde

specialist. Als u vragen heeft over het gebruik van het apparaat, neem dan gerust contact op met once technische ondersteuning.

12. Onderhoud en reiniging

Gebruik in geen enkel geval agressieve schoonmaakmiddelen, ontsmettingsalcohol of andere chemische oplossingen,ondat deze schade toe können brengen aan de behuizing en zichs afbreuk kan doeen aan de werking van het product.

• Naast het af en toe reinigen of verrangen van de zekering, is deze labtransformer onderhoudsvrij.
• Koppel het product voor iedere reiniging los van de stroomvoorziening.
• Reinig het product met een droog, pluisvrij doeke.

De zekering verrangen

Als het nicht länger möglichk is om de labtransformator in te schakelen, dan is de netvoedingszekering (19) aan dechterzijde waarschijnlijk defect.

Ga als volgt te werk om de netvoedingszekering te verrangen:

1. Schakel de transformator uit en verwijder alle aansluitkabels en de netstekker van het apparaat.
2. Gebruik een geschikte schroevendraier om de zekeringhouder (19) aan dechterzijde uit de beugel te klikken.
3. Vervang de defecte zekering door een neue zekering met fijnne draad (5× 20mm) van hetzelfde type endezelfde nominale stroom. De zekeringwaarde staat vermeld in het hoofdstuk "Technische gegevens".
4. Druk de zekering in de zekeringhouser.

13. Verwijdering

Product

Elektronische apparaten zijn recyclebaar afval en horen nicht bij het huisvuil. Als het product zicheerwerk moet u het volgens de geldende wettelijk bepalingen voor afvalverwerking afvoeren.

Upueze wijze voldoet u aan uw wettelijkke verplichtingen en draagt u bij aan de bescherming van het milieu.

	HPS-11530 HFS-11560 HPS-130		15 HPS-13030 HFS-16010
Uitgangsvermögen 450 W 900 W 450 W	900 W 600 W
Uitgangsspanning 1 - 15 V/DC 1 - 15 V/DC 1 - 30 V/DC 1 - 30 V/DC 1 - 60 V/DC
Uitgangsstroom 0 - 30 A 0 - 60 A 0 - 15 A 0 - 30 A 0 - 10 A
Restrimpel bij nomi-nale belasting (eff)	5 mV/50 mA 5	mV/100 mA 5 mV/20 mA 5 mV/40 mA	5 mV/10 mA
Respens van spanningsregeling bij 100% verandering van belasting	50 mV
Respens van spanningsregeling bij fluctuatie in netvoeding (170 - 264 V/AC)	20 mV
Respens van stro-omregeling bij 10 - 90% verande-ring van belasting	150 mA 200	mA 100 mA 150 mA 100 mA
Respens van stro-omregeling bij fluc-tuation in netvoeding (170 - 264 V/AC)	50 mA
Nauwkeurigheid van weergave	+/- (0,2% + 0,3 V), +/- (0,2% + 0,3 A)
OVP-uitschakel-niveau van de U-uitgang	+2 V (1 - 5 V) +3 V (5 - 15 V)	+2 V (1 - 5 V) +3 V (5 - 15 V) +4 V (20 - 30 V)	+2 V (1 - 5 V) +3 V (5 - 20 V) +4 V (20 - 30 V)	+2 V (1 - 5 V) +3 V (5 - 20 V) +4 V (20 - 60 V)
Bedrijfsspanning 200 - 240 V/AC, 50/60 Hz
Stroomingang (max.)	2,4 A 4,7 A	2,4 A 4,5 A 3,1 A
Mate van effectiviteit	85%	85%	86%	86%	89%
Clock signal	65 - 85 kHz 65	- 85 kHz 75 - 95 kHz 75 - 95 kHz 65	- 85 kHz
Prestatiefactor met actieve PFC	>0,95
Ventilator van apparaat	Temperatuurgestuurd (0 - 100%)
	HPS-11530 HP	S-11560 HPS-130	15 HPS-13030 HP	S-16010
Netvoedingszeke-ring (5 x 20 mm)	T3,15AL250V glasbuisje	F8AL250V glasbuisje	T3,15AL250V glasbuisje	F8AL250V glasbuisje	T4AL250V glasbuisje
Bedrijfstemperatuur 0	tot 40 °C
Rel. luchtvochtig-heid	10 tot 80%, nicht-condenserend
Beschermingsklasse
Netvoedingsaan-sluiting	IEC 320 C14, installmentestekker voor apparaat met laag vermogen
Bedrijfshoogte max. 2	000 m boven gemiddeld zeiniveau
Afmetingen (B x H x D) mm	200 x 90 x 215	200 x 90 x 275 200	x 90 x 215 200 x 90	x 275 200 x 90 x	215
Gewicht 2,6 kg 3,2 kg	2,6 kg 3,2 kg 2,6 kg

NL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehonden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssapparatuur, vereisen de schriftelijktoestemming van de uitgeber. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
