Producttype	Draagbare batterij met Qi draadloos opladen
Merk	Voltcraft
Model	VC-WPB-20000
Capaciteit	20000 mAh
Afmetingen (L x B x H)	163 x 74 x 26 mm
Gewicht	454 g
USB-C ingang	5 V/2,6 A of 9 V/2 A
Micro-USB ingang	5 V/2 A of 9 V/2 A
USB-C uitgang (PD)	5 V/3 A, 9 V/2,22 A, 12 V/1,67 A (20 W max)
USB-A uitgang	5 V/3 A, 9 V/2 A, 12 V/1,5 A
Draadloze uitgang (Qi)	5 W / 7,5 W / 10 W / 15 W
Draadloze frequentieband	110 tot 205 kHz
Draadloos bereik	≤6 mm
Gelijktijdig opladen	5 V/3 A max (alle poorten)
Oplaadtijd	Ongeveer 7 u (bij 20 W)
Oplaadcycli	Ongeveer 500 cycli
Beveiligingen	Overspanning, onderspanning, overbelasting, diepontlading, oververhitting, detectie van vreemde voorwerpen
Bedrijfstemperatuur	0 tot +40 °C
Opslagtemperatuur	-10 tot +60 °C
Bedrijfsvochtigheid	40 tot 70 % RV (zonder condensatie)
Opslagvochtigheid	40 tot 80 % RV (zonder condensatie)
Inhoud van de verpakking	Batterij, USB-C naar USB-A kabel, gebruiksaanwijzing
Onderhoud	Reinigen met een droge en pluisvrije doek; geen agressieve producten gebruiken
Veiligheid	Ingebouwde niet-vervangbare batterij; niet blootstellen aan vocht; vermijd magnetische velden in de buurt van bankpassen en pacemakers
Goedkeuringen	CE, Qi-gecertificeerd

Veelgestelde vragen - VC-WPB-20000 VOLTCRAFT

Hoe laad ik de externe batterij VC-WPB-20000 op?

Sluit een USB-C-kabel aan op de USB-C-poort of een micro-USB-kabel op de micro-USB-poort. Sluit het andere uiteinde aan op een USB-adapter (minimaal 5 V/2 A). De led-indicatoren knipperen tijdens het opladen en blijven branden bij volledige lading. Koppel na het opladen los.

Kan ik meerdere apparaten tegelijk opladen?

Ja, u kunt maximaal drie apparaten tegelijk opladen: twee via de USB-C- en USB-A-poorten, en één via Qi draadloos opladen. De totale uitgang is beperkt tot 5 V/3 A over alle poorten.

Hoe gebruik ik het Qi draadloos opladen?

Verwijder eventuele metalen hoesjes. Zet de in hoogte verstelbare oplaadspoel omhoog. Plaats het Qi-compatibele apparaat tegen de spoel op het antislipkussentje. Het draadloos oplaadlampje brandt continu. Als het lampje knippert, pas dan de positie aan.

Wat moet ik doen als het draadloos oplaadlampje knippert?

Het knipperen duidt op een oplaadprobleem. Controleer of het apparaat Qi-compatibel is en goed is uitgelijnd met de spoel. Zorg ervoor dat er geen metalen voorwerpen tussen het apparaat en de spoel zitten. Pas de positie aan of verwijder de hoes.

Wat is de werkelijke capaciteit van deze batterij?

De batterij heeft een capaciteit van 20000 mAh. Het kan een typische smartphone meerdere keren opladen. De werkelijk beschikbare capaciteit hangt af van het conversierendement (≥85% bij bedraad opladen).

Hoe lang duurt het om de batterij volledig op te laden?

De oplaadtijd is ongeveer 7 uur met een USB-C-lader die 20 W (9 V/2,22 A) levert. Met een standaard 5 V/2 A-lader duurt het langer.

Kan ik de batterij gebruiken terwijl deze wordt opgeladen?

Ja, u kunt de batterij opladen en tegelijkertijd de uitgangspoorten gebruiken. Dit maakt het mogelijk om de batterij op te laden terwijl u uw apparaten oplaadt. De batterij geeft prioriteit aan het opladen van de eigen cellen.

Welke apparaten kan ik opladen met de USB-C-poort?

De USB-C-poort ondersteunt snel opladen via Power Delivery (PD) tot 20 W. Het kan smartphones, tablets, oordopjes en andere USB-C-compatibele apparaten opladen. Controleer de PD-compatibiliteit van uw apparaat.

Is de batterij veilig voor bankpassen?

Let op: het magnetische veld dat wordt gegenereerd door het draadloos opladen kan bankpassen, veiligheidsbadges of paspoorten beschadigen. Houd deze voorwerpen tijdens gebruik uit de buurt van het product.

Hoe reinig ik de externe batterij?

Koppel alle kabels los en verwijder de apparaten van het draadloos opladen. Laat afkoelen. Reinig met een droge en pluisvrije doek. Gebruik geen agressieve producten, alcohol of oplosmiddelen. Niet onderdompelen in water.

GEBRUIKSAANWIJZING VC-WPB-20000 VOLTCRAFT

NL Gebruiksaanwijzing

VC-WPB-20000

PD Power Bank 20000 mAh met Qi Wireless

Charging

Bestelnr.: 2898207

CE

1 Beoogd gebruik

Het product is een powerbank met een Qi-gecertificeerde draadloze oplaadspoel. Gebruik het product om apparaten op te laden of te bedienen via USB. Gebruik het product om Qi-compatibele apparaten op te laden via de draadloze oplaadspoel.

Het product is alleen bestemd voor gebruik binnenshuis. Gebruik het niet buitenshuis.

Contact met vocht moet absoluut worden vermeden.

Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product worden beschadigd.

Verkeerd gebruik kan resulteren in kortsluiting, brand of andere gevaren.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

USB4®, USB Type-C® en USB-C® zijn gedeponeerde handelsmerken van USB Implementers Forum.

2 Gebruiksaanwijzingen voor download

Gebruik de link www.conrad.com/downloads (of scan de QR-code) om de volledige gebruiksaanwijzingen te downloaden (of nieuwe/huidige versies indien beschikbaar). Volg de instructies op de webpagina.

3 Leveringsomvang

Product

Gebruiksaanwijzing

USB-C® naar USB-A kabel

4 Beschrijving van de symbolen

De volgende symbolen staan op het product/apparaat of worden gebruikt in de tekst:

Lees zorgvuldig de gebruiksaanwijzingen.

Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.

Het product mag uitsluitend in droge, afgesloten binnenruimtes worden gebruikt. Het mag nooit vochtig of nat raken.

Het Qi-symbol geeft aan dat dit een Qi-gecertificeerd apparaat is.

5 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie.

5.1 Algemeen

• Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
  Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
  Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan contact op met onze technische klantendienst of ander technisch personeel.
  Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

5.2 Omgang

- Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

5.3 Bedrijfsomgeving

Stel het product niet aan mechanische spanning bloot.

Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmiddelen.
Bescherm het product tegen hoge luchtvochtigheid en vocht.
- Bescherm het product tegen direct zonlicht.
Schakel het product niet in nadat het van een koude naar een warme omgeving is verplaatst. De condensatie die zich dan vormt, kan het product permanent beschadigen. Laat het product op kamertemperatuur komen voordat u het gebruikt.

5.4 Bediening

• Neem contact op met een deskundige wanneer u twijfelt over de werking, veiligheid of verbinding van het product.
  Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:

• zichtbaar is beschadigd,

• niet meer naar behoren werkt,
• gedurende een langere periode onder slechte omstandigheden is opgeslagen of
• onderhevig is geweest aan ernstige transportbelasting.

5.5 Li-ionbatterij

De oplaadbare accu is ingebouwd in het product en kan niet worden vervangen.
Beschadig de oplaadbare accu nooit. Het beschadigen van de behuizing van de oplaadbare accu kan explosiegevaar of brand veroorzaken!
U mag de polen van de oplaadbare accu nooit kortsluiten. Gooi de accu of het product nooit in het vuur. Er bestaat gevaar op brand of explosie!
Laad de oplaadbare accu regelmatig op, zelfs wanneer u het product niet gebruikt. Door de technologie die er in de oplaadbare batterij is gebruikt, hoeft u de oplaadbare batterij niet eerst te ontladen.
Laad de oplaadbare accu van het product nooit op zonder toezicht.
Tijdens het laden dient u het product op een voor hitte ongevoelig oppervlak te plaatsen. Het is normaal dat tijdens het laden wat hitte wordt ontwikkeld.

5.6 Aangesloten apparaten

Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten in acht.

5.7 Pacemakers en andere medische apparaten

Magnetische velden die door het product worden veroorzaakt, kunnen de werking van pacemakers of andere medische apparaten beïnvloeden! Gebruik dit product niet in de buurt van dergelijke apparaten.

5.8 Creditcards en andere gevoelige voorwerpen

Magnetische velden die door het product worden veroorzaakt, kunnen voorwerpen vernietigen die gevoelig zijn voor magnetische velden. Houd metalen etuis, creditcards, veiligheidsbadges, paspoorten, sleutelhangers uit de buurt van het product.

5.9 Opladen

Zorg ervoor dat de specificaties van elk aangesloten apparaat overeenkomen met de productspecificaties die vermeld staan in het gedeelte Technische gegevens.
Plaats het apparaat rechtstreeks op de draadloze oplaadspoel. Voorwerpen die tussen de draadloze oplaadspoel en het apparaat geplaatst worden, kunnen vlam vatten. Verwijder metalen hoesjes van apparaten die u oplaadt.
Bedek het product en de apparaten die u aansluit niet. Risico op brand!
■ Zorg ervoor dat de contacten niet worden kortgesloten.

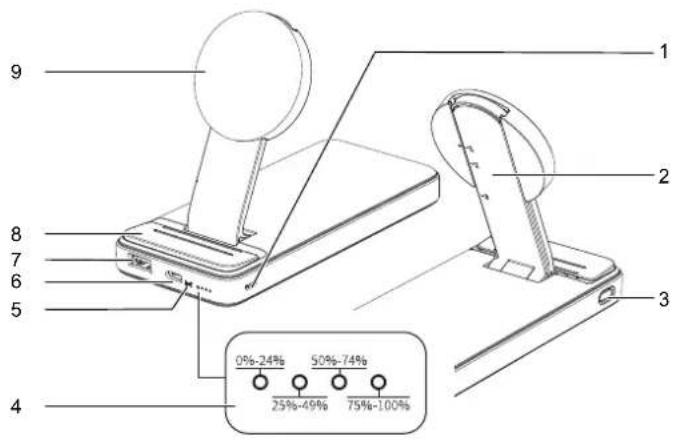

6 Productoverzicht

1 Micro-USB-ingang 2 Laadspoelhoogte instelschaal
3 Aan/uit-schakelaar 4 Laadindicatielampjes
5 Indicatielampje voor draadloos opladen 6 USB-C® in/uit-poort
7 USB-A-uitgangspoort 8 Antislipmat
9 Draadloze oplaadspoel

7 Gebruik

7.1 De powerbank opladen

Belangrijk:

- Laad de powerbank niet op via een USB-A-poort op uw computer. De voeding die wordt geleverd door deze poorten is mogelijk niet voldoende en kan de computer beschadigen.

1. Sluit een USB-C®-oplaadkabel aan op de USB-C® in/uit-poort.
2. (Als alternatief) Sluit een Micro USB-oplaadkabel aan op de micro-USB-ingang.
3. Sluit de USB-kabel aan op een USB-adapter (min. 5V/DC, 2 A).

→ Knipperende stroomindicatorlampjes geven het huidige oplaadniveau aan.
→ Brandende voedingslampjes geven volledig opgeladen segmenten aan (25/50/75/100%).

1. Ontkoppel de USB-kabel na het opladen.

7.2 In- en uitschakelen

De powerbank wordt automatisch ingeschakeld als er een apparaat wordt gedetecteerd. U kunt ook de aan/uit-schakelaar gebruiken om in en uit te schakelen.

De powerbank wordt in twee gevallen automatisch ingeschakeld:

U sluit een apparaat aan via de USB-kabel om op te laden.
U plaatst een compatibel apparaat op de draadloze spoel om op te laden.

1. Druk op de aan/uit-schakelaar om de powerbank aan te zetten.

→ De laadindicatielampjes geven de resterende capaciteit van de powerbank aan.

1. Om de powerbank uit te schakelen, drukt u twee keer op de aan/uit-knop.

Opmerking:

De powerbank schakelt na 25 seconden automatisch uit als er geen apparaat wordt ge- detecteerd.

7.3 Apparaten opladen via een kabel

U kunt apparaten opladen via USB-A of USB-C® kabels. U kunt meerdere apparaten tegelijk opladen.

1. Gebruik een geschikte USB-oplaadkabel en sluit deze aan op de USB-C® ingang/uitgangspoort of de USB-A uitgangspoort.
2. Sluit de USB-oplaadkabel aan op het apparaat dat u wilt opladen.

→ Het apparaat begint op te laden.
→ De laadindicatielampjes geven de resterende capaciteit van de powerbank aan.

1. Ontkoppel de USB-kabel na het opladen.

Opmerking:

U kunt de powerbank via de USB-kabel opladen en tegelijkertijd uw apparaat opladen.

7.4 Apparaten draadloos opladen

Laad Qi-compatibele apparaten draadloos op via de opklapbare oplaadspoel. U kunt de hoogte van de oplaadspoel aanpassen aan verschillende apparaten.

1. (Indien geïnstalleerd) Verwijder de beschermhoes of het hoesje van het apparaat dat u wilt opladen.
2. Klap de oplaadspoel omhoog.
3. Plaats het apparaat op de antislipmat en laat het apparaat tegen de oplaadspoel rusten.
4. Pas de hoogte van de oplaadspoel aan de hoogte van het apparaat aan.

→ (Opladen bezig) het draadloze oplaadindicatielampje brandt continu.
→ (Fout tijdens opladen) Het indicatorlampje voor draadloos opladen knippert. Pas de positie van het apparaat aan.
→ De laadindicatielampjes geven de resterende capaciteit van de powerbank aan.

1. Verwijder het apparaat na het opladen van de oplaadspoel.

Opmerking:

U kunt de powerbank via de USB-kabel opladen en tegelijkertijd uw apparaat opladen.

8 Reiniging

Belangrijk:

• Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplossingen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.

• Dompel het product niet in water.

• Koppel alle aangesloten kabels los.

• Verwijder de apparaten van de laadspoel.
• Laat het product afkoelen tot omgevingstemperatuur.
• Reinig het product met een droog, pluisvrij doekje.

9 Conformiteitsverklaring (DOC)

Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, dat dit product voldoet aan de Europese richtlijn 2014/53/EU.

De volledige tekst van de EG-conformiteitsverklaring staat als download via het volgende internetadres ter beschikking: www.conrad.com/downloads

Voer het bestelnummer van het product in het zoekveld in; vervolgens kunt u de EU-conformiteitsverklaring downloaden in de beschikbare talen.

10 Verwijdering

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

ledere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in onze Conrad-filialen
in de door Conrad gemaakte inzamelpunten
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eind- gebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

Oplaadtijd ca. 7 uur (bij 20 W)

Oplaadcycli...... ca. 500 volledige cycli

11.2 Ingang

USB-C® ingang.... 5 V/DC, 2,6 A; 9 V/DC, 2 A

Micro-USB-ingang 5 V/DC, 2 A; 9 V/DC, 2 A

Oplaadstandaard...... Qi

Draadloze uitgang 5 W; 7,5 W; 10 W; 15 W;

Draadloze frequentieband .... 110 - 205 kHz

Draadloos bereik .... ≤6 mm

Draadloos transmissievermogen ... Uitgestraald H-veld: -16,36 dBuA/m @ 10 m

11.4 Bedraad opladen

USB-C® (PD) uitgang .... 5 V/DC, max. 3 A; 9 V/DC, max. 2,22 A; 12 V/DC, max. 1,67 A, max. 20 W;

USB-A-uitgang.... 5 V/DC, max. 3 A; 9 V/DC, max. 2 A; 12 V/DC, max. 1,5 A;

Super Charge Protocol (SCP) ..... 5 V/DC, max. 4,5 A

Simultaan opladen.... 5 V/DC, max. 3 A (alle aangesloten apparaten)

Bedraad opladen efficiency ....≥85 %

11.5 Beveiliging

Beveiligingsmechanismen...... Bescherming tegen te hoge spanning; Bescherming tegen te lage spanning; Bescherming tegen te hoge lading; Bescherming tegen te hoge ontlading; Bescherming tegen te hoge temperatuur; Bescherming tegen detectie van vreemde voorwerpen (FOD);

11.6 Omgeving

Bedrijfstemperatuur 0 tot +40 °C

Bedrijfsluchtvochtigheid ...... 60 - 70 % RH (niet-condenserend)

Opslagtemperatuur ...... -10 tot +60 °C

Opslagluchtvochtigheid 60 - 80 % RH (niet-condenserend)

11.7 Overige

Afmetingen (L x B x H) (ong.) ..... 163 x 74 x 26 mm

Gewicht (ong.) 454 g
