Produkttyp	Programmierbares Labor-Netzteil
Modell	HPS11530
Ausgangsspannung	1 - 15 V/DC
Ausgangsstrom	0 - 30 A
Ausgangsleistung	450 W
Stromversorgung	220-240 V AC, 50/60 Hz
Abmessungen (B x H x T)	200 x 90 x 215 mm
Gewicht	2,6 kg
Schutzklasse	1 (mit Erdung)
Anzeige	Digital-LCD für Spannung und Strom
Einstellung	Digitale Drehregler mit Grob-/Feineinstellung
Betriebsmodi	Normal, Voreinstellung (3 Speicher), Einstellung, Fernsteuerung
Schutzfunktionen	Überspannung, Überlast, Übertemperatur, Strombegrenzung
Ausgänge	Vorne (max. 5 A) und hinten (voller Nennstrom)
Fernsteuerung	Über externe Spannung 0-5 V oder Potentiometer 5 kΩ
Lüftung	Temperaturgeregelter Lüfter
Wartung	Reinigung mit trockenem Tuch, Austausch der Netzsicherung
Betriebstemperatur	0 bis +40 °C
Relative Luftfeuchtigkeit	10 bis 80 % (ohne Kondensation)

Häufig gestellte Fragen - HPS11530 VOLTCRAFT

Wie stelle ich die Strombegrenzung am HPS11530 ein?

Trennen Sie alle Lasten, schalten Sie das Gerät ein, drehen Sie dann den CURRENT-Regler, um den gewünschten Wert anzuzeigen. Ein Druck wechselt zwischen Feinjustierung (0,1 A) und Grobeinstellung (1 A). Der Wert wird nach 3 Sekunden automatisch bestätigt.

Welche Betriebsmodi sind verfügbar?

Vier Modi: Normal (Einstellung vorne), Preset (Auswahl von 3 gespeicherten festen Spannungen), Set (Programmierung der Speicher) und Remote Ctrl (Fernsteuerung). Der MODE-Schalter auf der Rückseite ermöglicht die Auswahl.

Wie verwende ich die Fernsteuerung?

Schließen Sie den mitgelieferten Stecker an den Remote Ctrl-Anschluss an. Sie können Spannung und Strom über eine externe 0-5 V-Quelle oder ein 5 kΩ-Potentiometer steuern. Stellen Sie den MODE-Schalter auf Remote Ctrl.

Was tun, wenn das Display 'O P OFF' anzeigt?

Dies bedeutet, dass der DC-Ausgang durch die Fernsteuerung deaktiviert wurde. Öffnen Sie den Kontakt zwischen den Klemmen 4 und 5 des Fernsteueranschlusses, um den Ausgang wieder zu aktivieren.

Wie setze ich die Werkseinstellungen (P1/P2/P3) zurück?

Drücken Sie den VOLTAGE-Regler etwa 30 s lang, um in das Menü zu gelangen. Drehen Sie VOLTAGE bis 'rPr' und dann CURRENT bis 'YES'. Drücken Sie CURRENT zur Bestätigung, dann VOLTAGE zum Verlassen.

Was ist der Unterschied zwischen den vorderen und hinteren Ausgängen?

Die vorderen Ausgänge (4 mm-Sicherheitsbuchsen) sind auf maximal 5 A begrenzt. Die hinteren Ausgänge (Schraubklemmen) unterstützen den vollen Nennstrom (30 A für den HPS11530). Verwenden Sie die hinteren Anschlüsse für hohe Ströme.

Wie tausche ich die Netzsicherung aus?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Heben Sie den Sicherungshalter auf der Rückseite (19) mit einem Schraubendreher an. Ersetzen Sie sie durch eine 5x20 mm Sicherung vom Typ T3,15AL250V. Schließen Sie den Sicherungshalter.

Was bedeutet die rot leuchtende Anzeige 'C.C.'?

Dies zeigt einen Konstantstrombetrieb (aktive Strombegrenzung) an. Der Ausgangsstrom hat die voreingestellte Grenze erreicht und die Spannung wird reduziert, um den Strom konstant zu halten.

Kann ich dieses Gerät zum Laden von Batterien verwenden?

Nein, das Labornetzteil ist kein Ladegerät. Verwenden Sie zum Laden von Batterien ein geeignetes Ladegerät mit Ladestromabschaltung.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie keine aggressiven Chemikalien, Alkohol oder Lösungsmittel.

BEDIENUNGSANLEITUNG HPS11530 VOLTCRAFT

Programmierbares Labor-Netzgerät

Best.-Nr. 512319 (HPS-11530)/512335 (HPS-11560)/

512322 (HPS-16010)Seite 2 - 24

1. Einführung 3
2. Symbol-Erklärung 3
3. Bestimmungsgemäß Verwendung 4
4. Lieferumfang 5
5. Merkmale und Funktionen 5
6. Sicherheitshinweise 6

a) Allgemeine Hinweise 6
b) Angeschlossene Geräte 7

1. Bedienelemente und Komponenten 8
2. Bedienungshinweise 10

a)Netzkabel anschlieben 10
b) Gerat installieren 10
c) Allgemeine Hinweise 10
d)Zusätzliche Funktionen 12
e) Normaler Betrieb 12
f) Speicherplatzbetrieb „Preset" und „Set" 14
g) Ausgangsvoreinstellungen (P1/P2/P3) zu den Werkseinstellungen zurücksetzen 15
h)Fernbedienungsbetrieb,Remote Ctrl 16

1. "SENSE"-FUNKTION (NUR HPS-11560) 19

2. Schutzmechanismen 20

3. Problembehandlung 21
4. Pflege und Reinigung 22
5. Entsorgung 22
6. Technische Daten 23

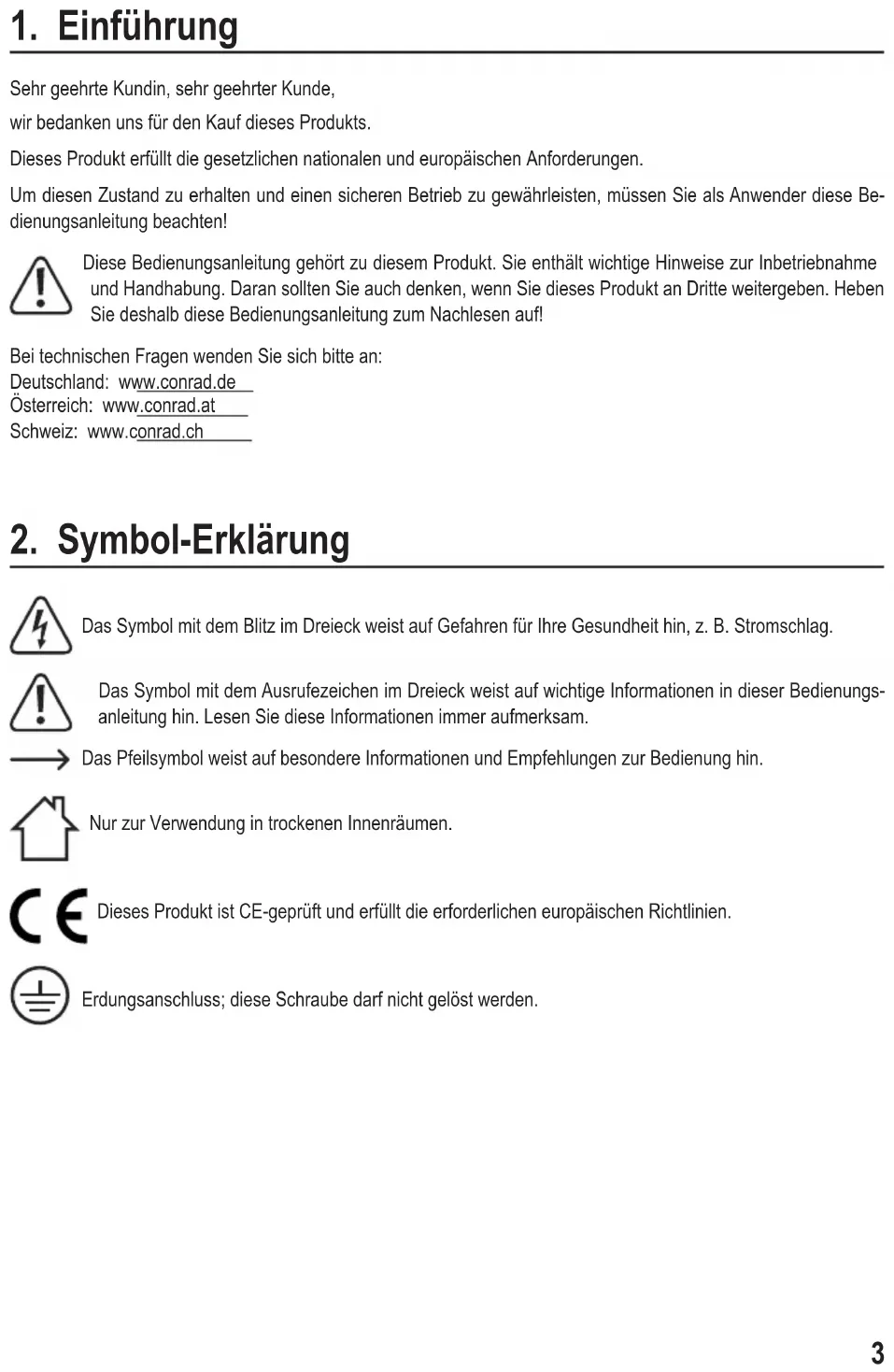

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf thesese Produkte.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten!

These Bedienungsanleitung gehort zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollen Sie auch denken, wenn Sie diesen Produkt an Dritte weitergeben. Hebeln Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für ihre Gesundheit hin, z. B. Stromschlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.

Nur zur Verwendung in trockenen Innenräumen.

Dieses Produkt ist CE-geprüft und erfüllt die erforderlichen europäischen Richtlinien.

Erdungsanschluss; diese Schraubearfichtgelostwerden.

3. Bestimmungsgemäß Verwendung

Das Labor-Netzgerädtient als potentialfreie Gleichspannungsquelle zum Betrieb von Niederspanningsverbrauchern. Der einstellbare Ausgang kann frontseitig mit bis zu 5 A und rückseitig bis zum vollen Nennstrom abgegriffen werden. Der vordere Ausgang ist auf 5 A begrenzt und gegen Überlast geschützt. Beim Schalten der Ausgänge mehrerer Stromversorgungen in Reihe konnen berührungsgefährliche Spannungen von >75V / DC entstehen. Deshalb müssen bei Spannungen darüber aus Sicherheitsgründen isolierte Leitungen/Messkabel verwendet werden. Der Anschluss erfolgt frontseitig mit 4-mm-Sicherheitsbuchsen, rückseitig mit Hochstrom-Schraubsteckern. Die Ausgänge (vorn und hinten) sind miteinander verbunden.

Die verwendeten Anschlusskabel müssen ausreichend groß sein. Bei zu keinem Leitungsquerschnitt kann es zu Überhitzung und Brandgefahr kommt.

Die Ausgangsdaten der Labormessgeräte sind wie folgt:

Typ Ausgangsspannung Ausgangsstrom
HPS-11530 1 - 15 V/DC 0 - 30 A
HPS-11560 1 - 15 V/DC 0 - 60 A
HPS-13015 1 - 30 V/DC 0 - 15 A
HPS-13030 1 - 30 V/DC 0 - 30 A
HPS-16010 1 - 60 V/DC 0 - 10 A

Strom und Spannung können über digitale Drehregler mit Grob- und Feineinstellung kontinuierlich eingestellt werden, um eine schelle und prazise Werteinstellung zu erhögbaren. Die Anzeige der Werte erfolgt über das strukturierte LC-Display. Eine Leistungsbegrenzung für den Konstantleistungsbetrieb kann ohne Kurzschlusschiene voreingestellt werden.

Das Netzgerät ist fernbedienbar. Über eine externe Spannung (0 - 5 V/DC) oder ein externes Potentiometer (5 kOhm) konnen Ausgangsspannung und Ausgangsstrom eingestellt werden. Der DC-Ausgang wird über einen Schaltkontakt ein- und ausgeschaltet.

Das Modell HPS-11560 verfügbar außer dem über eine Fernsensorfunktion (SENSE). Der Spanningsabfall bei hohen Lastströmen kann auf diese Weise kompensiert werden. Die Ausgangsspannung am Verbraucher bleibt absolut stabil und unabhängig von der Last.

Drei frei programmierbare Speicherpläte können mit entsprechenden Festspannungen und Strombegrenzungen belegt werden. Der Wahlschalter befindet sich auf der Rückseite des Geräts.

Das Gerät ist überlast- und kurzschlusslicher und enthalt eine Sicherheitstemperaturabschaltung.

Das Labor-Netzgerät ist in Schutzklasse 1 ausgeführrt. Es ist nur für den Anschluss an haushaltsübliche Schutzkontakt-Steckdosen mit Schutzerding und einer Wechselspannung von 230 V/AC zugelassen.

Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein oder es muss eine Not-Aus-Vorrichtung vorhanden sein.

Der Betrieb unter ungündigen Umweltbedingungen ist nicht zulässig. Zu ungündigen Umgebungsbedingungen zahlen:

• Feuchtigkeit oder hohe Luftfeuchigkeit
• Staub sowie brennbare Gase, Dämpfe oder Lösungsmittel.
• Gewitter oder ähnliche Bedingungen, z. B. starke elektrostatice Felder usw.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie sie also nicht im Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollen Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäß Verwendung kann außer dem zu Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie safer auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

Labor-Netzgerat
Fernanschlussbuchse
Kabel mit Erdungskontakt
Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Website.

5. Merkmale und Funktionen

• Das Labor-Netzgerät arbeitet mit hochentwickelter kombinierten Schaltungstechnik und aktiver PFC (Blindleistungskompensation). Dies gewährleistet eine stabile Ausgangsspannung und einen hohen Wirkungsgrad. Die DC-Ausgänge sind isoliert und verfügen über eine Schutztrennung gegen die Netzspannung. Für den sekundären DC-Anschluss gibt es frontseitig zwei farbige Sicherheitsbuchsen (max. 5 A) und rückseite zwei hochbelastbare Schraubklemmen (voller Nennstrombereich).
• Das strukturierte Display zeigt die Spannung und den Strom (V = Volt = Einheit der elektrischen Spannung, A = Ampere = Einheit des elektrischen Stroms) sowie die Statusanzeige bei Gerätestörungen an.
• Für einen sicheren und zuverlässigen Betrieb sind verschiedene Schutzmechanismen, z. B. Überlastschutz, Strombegrenzung, Überhitzungsschutz usw. integrier.
• Das Netzgerät wird durch einen temperaturgesteuerten Lüfter gekühlt. Sorgen Sie deshalb für ausreichende Luftzirkulation.
• Ausgangsspannung und Ausgangsstrom sind am Netzgerät stufenlos einstellbar.

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollen Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäß Gebrauch nicht beachten, übernehmen wir keine Haftung für darauf resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fälle die Gewährleistung/Garantie.

a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses konnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperatoren, direkter Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nasse, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Sollte kein{sicherer Betrieb mehr möglich sein,nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt

• sightbare Schäden aufweist,

• nicht mehr ordnungsgemäß Funktioniert,
• über einen längeren Zeitraum unter umgrenstigen Umgebungsbedingungen gelagert wurde oder

• erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöbe, Schläge oder)sagar das Herunterfallen aus geringer Höhe konnen das Produkt beschädigen.

• An Industriestandorten sind stets die Unfallverhütungsvorschriften des Hauptverbands der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten. Netzgeräte in Schulen, Ausbildungsstätten, Heimwerker- und Hobbywerkstätten dürfen nur unter Aufsicht von geschultem, verantwortlichem Personal bedient werden.
• Achten Sie darauf, dass ihre Höhe, Schuhe und Kleidung, der Boden und das Netzgerät trocken sind.
• Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Bauteile freilegelegt werden, sofern dies von Hand möglich ist.
• Trennen Sie das Gerät von allen Spannungsquellen, bevor Sie es öffnen.
• Kondensatoren im Gerät können noch geladen sein, auch wenn das Gerät von allen Spannungsquellen getrennt wurde.
• Schalten Sie das Labor-Netzgerät nicht那么简单, nach dem Sie es von einer kalten in eine warmer Umgebung gebracht haben. Das darauf entstehende Kondenswasser kann unter Umständen zu irreparablen Schäden am Produkt führen.

Lassen Sie das Produkt deshalb stets zuerst auf Zimmertemperaturkommen.

• Das Labor-Netzgerät erzeugt während des Betriebs Wärme; sorgen Sie für eine ausreichende Belülfung. Decken Sie die Luftrungsöffnungen des Geräts nicht ab!
• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus. Vermeiden Sie Wärmequellen in unmittelbarer Höhe. Das Gerät kann überhitzen.

• Lassen Sie Netzgeräte und angeschlossene Verbraucher während des Betriebs nicht unbeaufsichtigt.
• Stellen Sie keine mit Flüssigkeit gefüllten Behälter (wie Vasen oder Pflanzen) auf oder unmittelbar befind das Netzgerät. Wenn sie umfallen, kann das Gerät zerstört werden und es besteht große Brandgebung. Beim Arbeiten mit dem Netzgerät ist das Tragen von metallischem oder leitendem Schmuck (wie Halsketten, Armbänder, Ringe usw.) verboten.
• Das Netzgerät ist nicht dazu bestimmt, an Menschen oder Tieren angeschlossen zu werden.
• Wenden Sie sich an einen Fachmann, sollenn Sie Zweifel in Bezug auf die Arbeitswise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführten.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder andere Fachpersonal.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheits- und Bedienhinweise der übrigen Geräte, die an diesen Produkt angeschlossen sind.

7. Bedienelemente und Komponenten

1 Netzschalter zur Inbetriebnahme des Gerätes (I=EIN / 0=AUS)
2 Spannungsanzeige ^,V^a
3 Stromanzeige „A"
4 Statusanzeige Ausgang "C.V." (Konstantspannungsbetrieb)
5 Statusanzeige Ausgang „C.C.“ (Strombegrenzer/Konstantstrombetrieb)
6 Statusanzeige "REAR CONTROL" zeit aktive Fernbedienung oder Festspannungsbetrieb
7 Spannungsregelung (mit Tastenfunktion für Grob-/Feineinstellung)
8 Strombegrenzerregelung (mit Tastenfunktion fur Grob-/Feineinstellung)
9 Minuspolige Anschlussbuchse (max. 5 A!)
10 Pluspolige Anschlussbuchse (max. 5 A!)
11 Pluspoliger Hochlastanschluss (Schraubklemme mit Buchsenfunktion)

12 Minuspoliger Hochlastanschluss (Schraubklemme mit Steckdosenfunktion)
13 Schieberegler „MODE“ zur Auswahl der 4 Betriebsarten
14 Fernsensoranschluss „SENSE" (nur HPS-11560)
15 Schieberegler „RECALL“ zur Auswahr der frei definierbaren Festspannungspläte
16 Fernbedienungsanschluss „Remote Control"
17 Temperaturgesteuerter interner Lüfter. Nicht abdecken!
18 Geerdeter Niederspannungsanschluss für Netzkabel
19 Sicherungshalter für die Netzsicherung

8. Bedienungshinweise

Das Labor-Netzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus geeignete Ladegeräte mit einer Ladestromabschaltung.

Bei längerem Betrieb unter Nennlast erwartt sich die Oberfläche des Gehäuses. Achtung! Mögliche Verbrennungsgefahr! Achten Sie deshalb auf eine ausreichende Belüftung des Netzgeräts und betreiben Sie es keinesfalls teilweise oder vollständig abgedeckt, um Schäden zu vermeiden.

Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser nicht im eingeschalteten Zustand angeschlossen wird. Ein eingeschalteter Verbraucher kann beim Anschluss an die Ausgangsklemmen des Netzgeräts zu Funkenbildung führen, die wiederum die Buchsen oder die angeschlossenen Kabel bzw. deren Klemmen beschädigten kann.

Wenn Ihr Netzgerät nicht benötigt wird, schalten Sie es aus und trennen Sie es vom Netz. Die Anzeigen bleiben nach dem Ausschalten noch eineugekunden eingeschaltet, um die internen Kondensatoren zu entladen und die zuletzt eingestellten Parameter zu speichern.

Achten Sie bei den DC-Anschlussleitungen immer auf einen ausreichenden Leiterquerschnitt, da es bei Überlast zu einem Brand in der Leitung kommt kann.

a)Netzkabel anschlieben

1. Schlieben Sie das mitgelieferte geerdete Netzkabel an der Anschlussbuchse für Kleinverbraucher (18) am Netzgerät an. Achten Sie auf einen festen Sitz.
2. Schlieben Sie das Netzkabel an einer Schutzkontakt-Steckdose mit Schutzerding an. Die maximale Länge des Netzkabels zur Steckdose darf 3 m nicht überschreiben.

b) Gerät installmenten

Stellen Sie das Labor-Netzgerät auf eine stabile, ebene und robuste Unterlage. Achten Sie darauf, dass die Lüftungsschlitze im Gehäuse nicht verdeckt werden.

c) Allgemeine Hinweise

Das Labor-Netzgerät ist mikroprozessorgesteuert und wird über zwei digitale Steuerungen (Inkrementalgeber ohne Endlage) mit Sensorfunktion betrieben. Damit ist eine Fein- und Grobsteuerung über ein Bedienelement möglich.

Nach dem Einschalten des Geräts wird ein Systemtest durchgeführt. Der Prüfstatus wird auf den beiden Displays angezeigt.

Die Anzeigen sind in der folgenden Reihenfolge:

Anzeige des aktuellen Softwarestatus.

Segmenttest, um festzustellen, ob die Anzeige mit allen ihren Einzelsegmenten Funktioniert.

Danach werden die LED-Anzeigen „C.V.“, „C.C.“ und „REAR CONTROL“ getestet.

Systemtest der Schutzmechanismen beginnt.

Der Überspannungsschutz wird getestet.

Der Überlastschutz wird getestet.

Der Übertemperaturschutz wird getestet.

Lüftertest. Der Lüfter wird kurzzeitig über den gesamten Drehzahlbereich getestet.

Die Lüfterdrehzahl erhöht sich kurzzeitig hörbar

Die Fernbedienungsfunktion für „Ausgang aus" wird getestet. Nach thisem Schritt wechselt das Gerät in den normalen Betriebsanzeigemodus.

Das Netzgerät erhögt den Betrieb in 4 Modi. Diese Modi werden mit dem Schieberegler „MODE" (13) auf der Rückseite gewählt. Die folgenden Modi stehen zur Verfügung:

Normal Normaler Betrieb. Spannung und Strom werden auf der Vorderseite eingestellt.

Preset Speicherplatzbetrieb. Mit der Funktion „Preset“ konnen drei feste Spannungen im Gerät gespeichert und direkt gewählt werden. Die Auswahl des Speicherplatzes erfolgt mit dem Schieberegler „RECALL“ (15). Die frontseitigen Bedienelemente sind inaktiv.

Remote Ctrl Fernbedienungsbetrieb. Das Netzgerät kann über eine externe Spannung oder ein externes Potentiometer fernbedient werden. Die Ferneinstellungen können für Spannung und Strom vorgenommen werden. Die frontseitigen Bedienelemente sind inaktiv.

Set

Einstellungen vornehmen. Die drei voreingestellten Speicherplätze können frei programmiert werden. Wahlen Sie den Speicherplatz mit dem Schieberegler „RECALL" (15) und nehmen Sie die Einstellungen über die Bedienelemente (7, 8) vor.

Die einzeln Betriebsarten werden im Folgenden{naher beschreiben.

d) Zusätzliche Funktionen

Das Netzgerät wird bei jedem Einschalten automatisch nullgestellt. Falls Sie das Gerät während des Betriebs nullstellen müssen und nicht neu starten möchten, können Sie es manuell nullstellen.

1. Halten Sie den Regler VOLTAGE für ca. 30 Sekunden gedrück, um den MENU-Modus aufzurufen. "CCO" und "no" werden angezeigt.

1. Drehen Sie den Regler CURRENT, bis „CCO“ und „YES“ angezeigt werden.

1. Drücken Sie den Regler CURRENT einmal, um das Gerät auf Null zu stellen. "YES" leuchtet im Display, um die erfolggreiche Nullstellung zu bestätigen.

1. Drucken Sie den Regler VOLTAGE, um den MENU-Modus zu verlassen.

e) Normaler Betrieb

Im Normalbetrieb kann das Netzgerät über die vorderen Bedienelemente bedient werden.

1. Achten Sie darauf, dass der Schieberegler „MODE“ auf „Normal“ staat.
2. Entfernen Sie eventuell angeschlossene Verbraucher vom Ausgang (9 und 10 bzw. 11 und 12).
3. Schalten Sie das Netzgerät am Netzschalter (1) ein. Das Display (2 und 3) leuchtet auf, und nach einem kurzen Selftest erschienen die Strom- und Spannungsanzeigen.

MODE

Stellen Sie die Strombegrenzung ein, bevor Sie Spannungen einstellen. Bei einem zu hohen Stromwert konnen ihre Anschlussleitungen beschädigt werden, bei einem zu niedrigen Wert (<1 A) kann die Ausgangsspannung begrenzt werden.

Strombegrenzung einstellen

Die Begrenzung des Ausgangsstroms ist ein Schutzmechanismus zum Schutz des Verbrauchers bzw. der Anschlussleitungen. Die Strombegrenzung kann am Ausgang eingestellt werden, ohne dass ein Kurzschluss vorliegt. Das Netzgerät liefert dann den maximal eingestellten Strom.

1. Entfernen Sie eventuell angeschlossene Verbraucher vom Netzgerät.
2. Schalten Sie das Netzgerät am Netzschalter (1) ein. Das Display (2 und 3) leuchtet auf, und nach einem kurzen Selftest erschienen die Strom- und Spannungsanzeigen.
3. Stellen Sie die Strombegrenzung mit dem Regler CURRENT entsprechend ihrer Anwendung ein.
4. Drehen Sie den Regler, damit erscheint ein Strombegrenzungswert.

Erfolgnt innerhalb von 3 Sekunden keine Einstellung, schaltet die Anzeige zurück zur Stromanzeige.

1. Drehen Sie den Regler nach links oder rechts, um die aktuelle Begrenzung einzustellen. Nach dem Einschalten ist immer der Feineinstellungsbereich (0,1 A) aktiv. Dies wird durch eine etwas hellere Ziffer angezeigt.

Drücken Sie den Drehregler möglich an. Mit jedem Drücken ändert sich die Dezimalstelle (1.0 oder 0.1) des Einstellbereichs. Durch Drehen wird der Wert verändert.

Einstellungen können grob (ganze Zahlen) oder fein (zehntelweise) vorgenommen werden.

Wurde der gewünschte Stromwert eingestellt, schaltet die Anzeige nach 3 Sekunden zur Normalanzeige zusck.

Wird im Normalbetrieb der eingestellte Strom erreicht, schaltet das Netzgerät in den Strombegrenzungsmodus und reduziert den Spannungswert. Diese Vorgang wird mit der roten Statusanzeige „C.C.” signalisiert (5).

Ausgangsspannung einstellen

Die Ausgangsspannung kann am Regler VOLTAGE (7) eingestellt werden. Die Grob- und Feinsteuerung erfolgt in gleicher Weise wie bei der Einstellung der Strombegrenzung.

Bei dem große Regelbereich kann es vorkommen, dass die Spannungseinstellung ca. 1 - 2 Sekunden besteht, um von einem hohen auf einen niedrigen Spannungswert umzuschalten.

Im Normalbetrieb arbeitet das Gerät im Konstantspannungsbetrieb. Das bedeutet, dass das Netzgerät eine konstante, voreingestellte Ausgangsspannung ausgibt. Diese Betrieb wird mit einer grünen Statusanzeige „C.V." (4) angezeigt.

Lastanschlieben

Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser im ausgeschalten Zustand am Netzgerät angeschlossen wird. Die maximale Stromaufnahme des anzuschließlich den Geräts darf die in den technischen Daten angegebene Leistung nicht übersteigen.

Bei Reihenschaltung der Ausgabe mit mehreren Stromversorgungen können die resultierenden Spannungen bei Berührung lebensgefährlich sein (>70 V/DC). Ab dieser Spannung darüber den Sie nur noch isoliertes Zubehor verwenden.

Vermeiden Sie die Verwendung von nicht isolierten Kabeln und Kontakten.

Alle diese freiliegenden Bereiche müssen mit geeigneten, schwer entflammbaren Isoliermaterialien oder durch andere Maßnahmen abgedeckt und vor direkter Berührung und Kurzschluss geschützt werden.

Achten Sie auf einen ausreichenden Kabeldurchmesser für den vorgesehenen Strom.

Das Netzgerät verfügt über zwei Ausgänge. Diese Ausgänge haben immer die gleiche Ausgangsspannung. Der Unterschied liegt jedoch in der Strombelastbarkeit.

An den Frontbuchsen (9 und 10) davon nur ein Strom von max. 5 A abgegriffen werden. Eine automatische Strombegrenzung ist integriert.

Die rückseitigen Schraubbuchsen sind für den vollen Nennstrom gekennzeichnet.

Ab einem Ausgangsstrom von 20 A wird die Schraubklemmfunktion der rückseitigen Buchsen empfohlen, um eine Überhitzung der Steckbuchsen zu vermeiden.

1. Entfernen Sie eventuell angeschlossene Verbraucher vom Ausgang.
2. Schalten Sie das Netzgerät am Netzschalter (1) ein. Die Betriebsanzeige (2/3) leuchtet auf und die Strom- und Spannungsanzeige erscheint im Display.
3. Stellen Sie die Parameter nach ihren Vorgaben ein, wie im Kapitel „Inbetriebnahme" beschrieben.
4. Prufen Sie noch einmal, ob die korrekte Ausgangsspannung eingestellt ist.
5. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse "+" und den Minuspol (-) des Verbrauchers mit der blauen Buchse -des jeweiligen Ausgangs (vorn = AUX. OUTPUT", hinten = MAIN OUTPUT").

1. Nun konnen Sie den angeschlossenen Verbraucher einschalten.

Die Stromaufnahme des angeschlossenen Verbrauchers wird in Ampere (A) im Display (3) angezeigt.

f) Speicherplatzbetrieb „Preset“ und „Set“

Mit der Funktion „Set“ konnen drei feste Spannungen einschließlich der aktuellen Einstellungen im Gerät gespeichert und mit der Funktion „Preset“ direkt ausgewählten werden.

Ab Werk sind alle drei Speicherplätze (P1, P2, P3) voreingestellt.

Sie sind wie folgt belegt:

Speicher Typ	P1 P1 P1
	Betriebs-spannung	Strom Betriebs-spannung	Strom Betriebs-spannung		Strom
HPS-11530	5 V Maximum 13,8 V Maximum				15 V	Maximum
HPS-11560 15 V
HPS-13015 25 V
HPS-13030 25 V
HPS-16015 55 V

Vergewissern Sie sich, dass keine Verbraucher angeschlossen sind.

1. Aktivieren Sie die Funktion „Preset“ über den Schieberegler „MODE“ (13) auf der Rückseite. Stellen Sie den Schalter auf „Preset“. Die vordere LED „REAR CONTROL“ (6) leuchtet. Die vorderen Regler sind nun inaktiv.
2. Wahlen Sie am hinteren Schieberegler den jeweiligen Speicherplatz „P1, P2 oder P3". Die jeweilige Ausgangsspannung wird im Display (2) angezeigt.
3. Nun konnen Sie den Verbraucher anschließen und einschalten.

Um die Festspannungsfunktion zu deaktivieren, schiben Sie den Schieber MODE" (13) zurück auf Normal". Die LED REAR CONTROL" (6) erlischt. Das Gerat schaltet in den normalen Netzgerätebetrieb zurück (DCVerbraucher immer vorher entfern).

Belegung der Speicherplätze mit „Set“

Alle drei Speicherplätze können mit anwenderspezifischen Werten für Ausgangsspannung und Strombegrenzung belegt werden.

Vergewisern Sie sich, dass keine Verbraucher angeschlossen sind.

Gehen Sie dazu wie folgt vor:

1. Aktivieren Sie die Funktion „Set“ über den Schieberegler „MODE“ (13) auf der Rückseite. Stellen Sie den Schalter auf „Set“. Die vordere LED „REAR CONTROL“ (6) leuchtet.
2. Wahlen Sie mit dem rückseitigen Schieberegler „RECALL" (15) den jeweiligen Speicherplatz „P1, P2 oder P3". Die jeweiligen Werte für Strom und Spannung werden im Display (2/3) angezeigt. Mit den frontseitigen Drehreglern (7 und 8) stellen Sie die gewünschte Ausgangsspannung und Strombegrenzung ein.

Wiederholen Sie diese Schritte bei Bedarf mit den anderen Speicherplatzten.

1. Wenn alle Parameter eingestellt sind, schiben Sie „MODE“ (13) zurück auf „Preset“ für Festspannungsbetriebe oder auf „Normal“ für Standardbetrieb.

g) Ausgangsvoreinstellungen (P1/P2/P3) zu den Werkseinstellungen zusücksetzen

Das Netzgerät erhögt die Voreinstellung von drei Spanningswerten (einschließlich Stromeinstellungen) über drei Speicherplätze: P1, P2 und P3. Falls Sie die Speicherplätze während des Betriebs auf die werkseitigen Standardwerte zurücksetzen möchten, gehen Sie wie folgt vor.

1. Halten Sie den Regler VOLTAGE für ca. 30 Sekunden gedrückt, um den MENU-Modus aufzurufen. "CCO" und "no" werden angezeigt.

1. Drehen Sie den Regler VOLTAGE, bis „rPr“ und „no“ angezeigt werden.

1. Drehen Sie den Regler CURRENT, bis „rPr“ und „YES“ angezeigt werden.

1. Drücken Sie den Regler CURRENT einmal, um die voreingestellten Werte zurückzusetzen. "YES" leuchtet, wenn die Werte erfolgreich zurückgesetzt wurden.

1. Drucken Sie den Regler VOLTAGE, um den MENU-Modus zu verlassen.

h) Fernbedienungsbetrieb „Remote Ctrl“

Über den Anschluss „Remote Control" (16) konnen Spannung und Strom durch eine externe Spanningsquelle oder einen externen einstellbaren Widerstand ("Potentiometer") eingestellt werden. Der Anschluss der Fernbedienung erfolgt über die rückseitige Buchse „Remote Control" (16). Zum Anschluss ist eine Fernbedienungsbuchse vorhanden.

Im ferngesteuerten Betrieb muss auch der Stromregelfad angeschlossen sein, da der Ausgang sonst in den Strombegrenzungsmodus „C.C.” schaltet und die Ausgangsspannung begrenzt.

FernbedienungsanschlussVBorbereiten

1. Drehen Sie die seitliche Schraube der mitgelieferten Buchse und entfern den Sie die vordere, schwarze Kontaktbuchse durch leichtes Drehen.

2. Ziehen Sie fünf Anschlusskabel mit einem Leiterquerschnitt von mindestens 0,34mm² von hinten durch die Metallhülse. Loten Sie diese Kabel vorsichtig an den Löffahren 1, 2, 3, 4 und 5 der schwarzen Kontaktbuchse an. Achten Sie darauf, dass kein Kurzschluss verursacht wird.

Die Nummern der Lottfahren sind auf dem schwarzen Isolierkorper angegeben.

1. Markieren Sie die losen Enden der Kabel mit den entsprechenden Kontaktnummern (1 - 5), um Verwechselungen zu vermeiden.

2. Stecken Sie die schwarze Kontaktbuchse in umgekehrter Reihenfolge in die Metallhülse und schrauben Sie sie fest.

Die Kontakte sind wie folgt belegt:

Kontakt 1 Interne Steuerspannung +5V / DC (< 50 mA)

Kontakt 2 Spannungseinstellung

Kontakt 3 Stromeinstellung

Kontakt 4 Referenzmasse (Erde)

Kontakt 5 Ausgang ein/aus

Kontakt 6-8 Nicht belegt

Steuerung durch externe Spannungsquelle

Das Netzgerät kann mit einer externen Spanningsquelle von 0 bis 5 V/DC im gesamten Spannings- und Strombereich fernbedient werden.

Gehen Sie zum Anschluss wie folgt vor:

1. Schließen Sie die Anschlusskabel der Fernbedienungsbuchsen wie abgebildet an:

Spannungseinstellung „U“: Spannungseinstellung „I“:

Anschluss 2 an Pluspol (+) der externen Steuer-. spannung

Anschluss 4 an Minuspol (-) der externen Steuerspannung

Anschluss 3 an Pluspol (+) der externen Steuer-. spannung

Anschluss 4 an Minuspol (-) der externen Steuerspannung

Die Spannung am Fernbedienungsanschluss darf 5 V nicht überschreiben.

Die Anschlüsse können nicht kurzgeschlossen werden.

1. Schalten Sie das Netzgerät aus und verbinden Sie dann die Fernbedienungsbuchse mit dem rückseitigen Fernbedienungsanschluss. Schrauben Sie den externen Befestigungsring auf.

2. Drehen Sie die Spannung der externen Spannungsquelle auf 0 V.

3. Schalten Sie das Netzgerät ein.

4. Stellen Sie MODE auf der Rückseite auf „Remote Ctrl". Die LED „REAR CONTROL“ leuchtet.

5. Der gewünschte Ausgangswert kann nun über die externe Spanningsquelle eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion. Die Ausgangsspannung kann im Display überwacht werden.

MODE

Schlieben Sie zur Kontrolle der Stromregelung den hinteren Hauptausgang (11, 12) mit einem ausreichend dicken Kabel (mindestens 8mm² ) kurz. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion.

1. Wenn diese Fernbedienungsfunktion nicht mehr benötigt wird, stellen Sie MODE auf „Normal".

Steuerung über einen steuerbaren Widerstand (Potentiometer)

Das Netzgerät kann mit einem externen Potentiometer (5 kOhm) über den gesamten Bereich für Spannung und Strom fernbedient werden.

Gehen Sie zum Anschluss wie folgt vor:

1. Schließen Sie die Anschlusskabel der Fernbedienungsbuchsen wie abgebildet an.

Spannungseinstellung „U“: Spannungseinstellung „I“:

Anschluss 1 an einem Ende des Widerstands Anschluss 1 an einem Ende des Widerstands

Anschluss 2 am mittleren Schleifkontakt des Widerstands

Anschluss 3 am mittleren Schleifkontakt des Widerstands

Anschluss 4 am zweiten Ende des Widerstands Anschluss 4 am zweiten Ende des Widerstands

Die Anschlüsse 1 und 4)durfen nicht kurzgeschlossen werden.

1. Schalten Sie das Netzgerät aus und verbinden Sie dann die Fernbedienungsbuchse mit dem rückseitigen Fernbedienungsanschluss. Schrauben Sie den externen Befestigungsring auf.
2. Schalten Sie das Netzgerät ein.
3. Stellen Sie MODE auf der Rückseite auf „Remote Ctrl". Die LED „REAR CONTROL" leuchtet. Die gewündten Ausgangswerte können nun über das externe Potentiometer eingestellt werden.
4. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion. Die Ausgangsspannung kann im Display überwacht werden.

MODE

Schlieben Sie zur Kontrolle der Stromregelung den hinteren Hauptausgang (11, 12) mit einem ausreichend dicken Kabel (mindestens 8mm² ) kurz. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion.

1. Wenn diese Fernbedienungsfunktion nicht mehr benötigt wird, stellen Sie MODE auf „Normal".

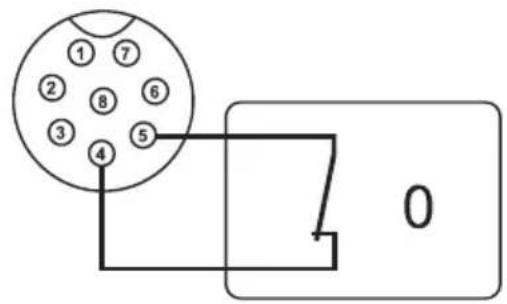

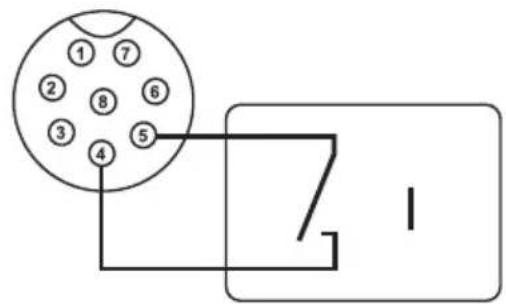

Fernbedienungsausgang (ein/aus)

Der DC-Ausgang kann über einen Schaltkontakt ein- und ausgeschelt werden.

Gehen Sie zum Anschluss wie folgt vor:

1. Schließen Sie die Anschlusskabel der Fernbedienungsbuchsen wie abgebildet an.
2. Die Anschlüsse 4 und 5 werden mit einem isolierten Schaltkontakt verbunden.

Wenn der Ausgang ausgeschelt ist, zeigt die Statusanzeige „C.V.” (4) und „C.C.” (5) blinkt. Im Display werden dann die aktuellen Einstellungen der Ausgangsspannung (2) und des Ausgangsstroms (3) angezeigt.

1. Wenn der Ausgang ausgeschelt ist, können Sie die Ausgangswerte mit den Reglern für Spannung (7) und Strombegrenzung (8) einstellen.

An die Kontakte 4 und 5 davon keine Spannung angelegt werden.

1. Schalten Sie das Netzgerät aus und verbinden Sie dann die Fernbedienungsbuchse mit dem rückseitigen Fernbedienungsanschluss. Schrauben Sie den externen Befestigungsring auf.

2. Schalten Sie das Netzgerät ein.

3. Stellen Sie MODE auf der Rückseite auf „Remote Ctrl“. Die LED „REAR CONTROL“ leuchtet. Ist der Schaltkontakt offen, ist der DC-Ausgang aktiv, ist er geschlossen, ist der DC-Ausgang ausgeschelt. Prufen Sie die Schaltfunktion auf korrekte Funktion. Wenn der DC-Ausgang ausgeschelt ist, wird „OP OFF“ angezeigt.

4. Wenn diese Fernbedienungsfunktion nicht mehr benötigt wird, stellen Sie MODE auf „Normal".

9. „SENSE“-FUNKTION (NUR HPS-11560)

HPS-11560 verfügt über eine automatische Spanningsregelung für den rückseitigen Hochstromausgang. Dazu werden zwei separate Messkabel parallel zu den Anschlusskabeln angeschlossen. Der an den Anschlusskabeln auftretende Potenzialabfall wird an diesen beiden Messkabeln gemessen. Das Labor-NetzgerätGLEicht diesen Spannungsbfall automatisch aus, sodass die tatsächlich eingestellte Spannung an den Verbraucher geliefert wird.

Gehen Sie zum Anschluss wie folgt vor:

Schlieben Sie immer zuerst die Zuleitungen vom Netzgerät zum Verbraucher an. Achten Sie damit auf die korrekte Polarität.

Drücken Sie die Klemmenentriegelung am hinteren SENSE-Anschluss mit einem kleinen Schraubendreher nach innen und stecken Sie die Kabel in die Klemmenöffnungen. Prufen Sie, ob sie fest eingesteckt sind.

Schlieben Sie nun die beiden „SENSE“-Kabel unter Beachtung der korrekten Polarität am Verbraucher an. Der Leiterquerschnitt für die „SENSE“-Kabel muss mindestens 0,34mm² betragen.

Lösen Sie den Anschluss immer in umgekehrter Reihenfolge (zuerst alle „SENSE“-Kabel und dann die Anschlusskabel).

10. Schutzmechanismen

Das Netzgerät verfügbar über mehrere integrierte automatische Schutzmechanismen, die es vor Beschädigungen schützen. Die aktivierten Schutzmechanismen werden mit Buchstabencodes angezeigt und gleichzeitig wird der DC-Ausgang aus Sicherheitsgründen abgeschaltet.

Wenn ein Schutzmechanismus aktiv ist, muss der Verbraucher(soffort ausgeschelt und vom Netzgerät getrennt werden.

Um den Ausgang wieder zu aktivieren, schalten Sie das Netzgerät aus. Warten Sie, bis alle Anzeigen erloschen sind. Schalten Sie das Netzgerät wieder ein. Das Netzgerät solle wieder normal arbeiten. Sollte dies nicht der Fall sein, wenden Sie sichitte an unseren Kundendienst.

Die folgenden Anzeigen sind möglich:

Überspannungsschutz

OUP

Am DC-Ausgang wurde eine höhere externe Spannung festgestellt, als vom Netzgerät bereitgestellt wird. Der Ausgang wird abgeschaltet.

Die Stromstärken für die Abschaltung sind in den technischen Daten aufgeführrt.

Überhitzungsschutz

Der integrierte Temperatursensor hat eine zu hohe Systemtemperatur ermittelt.

Um eine Überhitzung zu vermeiden, wird der Ausgang abgeschaltet.

Schalten Sie das Netzgerät aus und halten Sie es für mindestens 30 Minuten abkühlen.

Prufen Sie nach dem Einsatzen, ob der Lüfter oder die Lüftungsöffnungen blockiert sind. Wahrend des Selfstests bei der Inbetriebnahme muss der Lüfter hörbar anlaufen. Soltte dies nicht der Fall sein, wenden Sie sichitte an unseren Kundendienst.

Uberlastschutz

OLP

Bei Überlast am DC-Ausgang wird normalerweise die Leistungsbegrenzung eingeschaltet. Wenn dies nicht der Fall ist, wird die zweite Schutzfunktion aktiv.

Schalten Sie das Netzgerät bei Anzeige dieser Warnmeldung sofort aus und überprüfen Sie die Anschlussdaten des Verbrauchers. Trennen Sie den Verbraucher vom DC-Ausgang des Netzgeräts.

Schalten Sie das Netzgerät wieder ein und überprüfen Sie dessen Funktion. Bleibt die Fehlermeldung bestehen, wenden Sie sichitte an unseren Kundendienst.

11. Problembehandlung

Mit dem Kauf des Labor-Netzgerats haben Sie ein Produkt erworben, das zuverlüssig und betriebssicher ist. Dennoch konnen in seltenen Fällen Probleme und Betriebsstörungen auftreten.

Aus thisem Grund beschreiben wir Ihnen nachstehend, wie Sie mögliche Störungen beheben konnen:

Beachten Sie stets die Sicherheitshinweise!

Problem Mögliche Ursache
Das Netzgerätlässt sich nicht einschalten.	Leuchtet die Betriebsanzeige am Netzgerät (2) auf? Überprüfen Sie die Netzspannung (evtl. auch die Netzsicherung im Gerät oder den Leitungsschutzschalter).
Angeschlossene Verbraucher Funktionieren nicht.	Ist die Spannung korrekt eingestellt? Ist die Polarität korrekt? Prüfen Sie die technischen Daten der Verbraucher.
Die LED „REAR CONTROL“ leuch-tet. Das Gerätlässt sich nicht über die Drehregler bedienen.	Der Fernbedienungsbetrieb ist aktiv. Stellen Sie den hinteren Schieberegler „MODE“ auf „Normal“.
Die Anzeige „O P PFF“ leuchtet.	Der DC-Ausgang wurde über den Fernbedienungsausgang (16) abgeschaltet. Trennen Sie die Verbindung zwischen den Kontakten 4 und 5. Der Aus-gang ist wieder aktiviert.
Der Ausgangsstrom ist auf 5 A begrenzt, obwohl die Stromeinstellungenhigher sind.	Der frontseitige Anschluss ist auf max. 5 A begrenzt. Für höhere Ströme schließen Sie den Verbraucher am hinteren Hauptaus-gang an.
Die LED „C.C.” leuchtet. Konstantstrombetrieb
Die Anzeige „C.V.” leuchtet. Konstantstrombetrieb
Die Netzgerät wirdes übersritten. Überprüfen Sie die Stromauf-nahme Ihres Verbrauchers und erhöhen Sie ggf. die Strombegrenzung an Ihr dem Netzgerät.
Die Anzeige „C.V.” leuchtet. Konstantstrombetrieb
OVP Überspannungsschutz	Siehe Kapitel „Schutzmechanismen".
OtP Übertemperaturschutz	Siehe Kapitel „Schutzmechanismen".
OLP Überlastschutz	Siehe Kapitel „Schutzmechanismen".

Überprüfen Sie regelmäßige technische Sicherheit des Geräts z.B. auf beschädigtes Gehäuse usw.

Sicherungen sind Ersatzteile und fallen nicht unter die Gewährleistung/Garantie.

als die oben beschrieben Reparaturen dürfen nur von einer autorisierten Fachkraft durchgeführt werden. Sollen Sie Fragen zur Bedienung des Geräts haben, zögern Sieitte nicht, sich an unseren technischen Support zu wenden.

12. Pflege und Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, daß diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Abgesehen von einer gelegentlichen Reinigung oder dem Austausch der Sicherung ist these Labor-Netzgerät wartungsfrei.
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

Sicherung austauschen

Lässt sich das Labornetzgerät nicht mehr einschalten, ist wahrscheinlich dieindhere Netzsicherung (19) defekt.

Gehen Sie wie folgt vor, um die Netzserung auszuauschen:

1. Schalten Sie das Netzgerät aus undziehen Sie alle Anschluss-kabel und den Netzstecker ab.
2. Hebeln Sie den hinteren Sicherungshalter (19) mit einem geeigneten Schraubendreher aus der Halterung.
3. Ersetzen Sie die defekte Sicherung durch eine neue Feinsicherung (5 × 20 mm) des gleichen Typs und Nennstroms. Der Sicherungswert ist im Kapitel „Technische Daten“ aufgeführrt.
4. Drücken Sie die Sicherung in den Sicherungshalter.

13. Entsorgung

Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz.

14. Technische Daten

	HPS-11530 HPS	S-11560 HPS-130	15 HPS-13030 HPS	S-16010
Ausgangsleistung 450	W 900 W 450 W	900 W 600 W
Ausgangsspannung 1	- 15 V/DC 1 - 15 V	V/DC 1 - 30 V/DC 1	- 30 V/DC 1 - 60 V	V/DC
Ausgangsstrom 0 - 30	A 0 - 60 A 0 - 15	A 0 - 30 A 0 - 10 A
Restwolleigkeit bei Nennlast (eff)	5 mV/50 mA 5	mV/100 mA 5 mV/20 mA	5 mV/10 mA	5 mV/10 mA
Spanningsregelverhalten bei 100 %Laständerung	50 mV
Spanningsregelverhalten beiNetzschwankung(170 - 264 V/AC)	20 mV
Stromregelverhalten bei 10 - 90 %Laständerung	150 mA 200	mA 100 mA 150 mA	100 mA
Stromregelverhalten beiNetzschwankung(170 - 264 V/AC)	50 mA
Anzeigegenaugkeit	+/- (0,2% + 0,3 V), +/- (0,2% + 0,3 A)
OVP-Abschaltpegeldes U-Ausgangs	+2 V (1 - 5 V)+3 V (5 - 15 V)	+2 V (1 - 5 V)+3 V (5 - 15 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 30 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 30 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 60 V)
Betriebsspannung 220	- 240 V/AC, 50/60Hz
Leistungsaufnahme(max.)	2,4 A 4,7 A	2,4 A 4,5 A 3,1 A
Wirkungsgrad	85%	85%	86%	86%	89%
Taktsignal	65 - 85 kHz 65	- 85 kHz 75 - 95 kHz 75 - 95 kHz 65	- 85 kHz 75 - 95 kHz 65	- 85 kHz 75 - 95 kHz 65	- 85 kHz 75 - 95 kHz 65
Leistungsfactor beiaktiver PFC	>0,95
Gerätulfter	Temperaturgesteuert (0 - 100 %)
Netzisicherung(5 x 20 mm)	T3,15AL250VGlaskörper	F8AL250VGlaskörper	T3,15AL250VGlaskörper	F8AL250VGlaskörper	T4AL250VGlaskörper
Betriebstemperatur	0 bis +40 °C
Rel. Luftfeuchtigkeit	10 bis 80%, nicht kondensierend
	HPS-11530 HP	S-11560 HPS-130	15 HPS-13030 HF	S-16010
Schutzklasse 1
Netzanschluss IEC 320 C14, Gerätestecker für Kleinverbraucher
Betriebshöhe max. 2.000 m über Normalnull
Abmessungen (B x H x T) mm	200 x 90 x 215	200 x 90 x 275 200	x 90 x 215 200 x 90	0 x 275 200 x 90	215
Gewicht 2,6 kg 3,2 kg	2,6 kg 3,2 kg 2,6 kg

Table of contents

Page

Suisse: www.conrad.ch

2. Explication des symboles

14. Technische gegevens

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
