BEDIENUNGSANLEITUNG ESP-3020 VOLTCRAFT

© Bedienungsanleitung

ESP-3020 Labornetzgerät

Best.-Nr. 2521980

CE

Bestimmungsgemäße Verwendung

Diese Stromversorgung arbeitet als Konstantspannungs- oder Konstantstromversorgung. Die automatische Umschaltung auf eine der beiden Betriebsarten erfolgt bei Änderung der Lastbedingungen.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie sie also nicht im Freien. Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Labornetzgerät
  • 2x Anschlusskappen
  • 2x Kabelschuh
• Netzkabel
  • Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Stromschlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam. Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.

Das Produkt ist nur für den Einsatz in trockenen Innenräumen bestimmt, es darf nicht feucht oder nass werden.

Erdpotenzial

Schutzleiteranschluss; diese Schraube darf nicht gelöst werden.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt - sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.

- Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

- Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.

- Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

- Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.

- Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.

- In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit dem Labornetzteil durch geschultes Personal verantwortlich zu überwachen.

a) Angeschlossene Geräte

• Beachten Sie auch die Sicherheits- und Bedienungshinweise der übrigen Geräte, die an dieses Produkt angeschlossen sind.

b) Elektrische Hinweise

• Die Konstruktion des Produkts entspricht der Schutzklasse I. Zum Betrieb des Produkts darf daher nur eine ordnungsgemäße Schutzkontakt-Netzsteckdose verwendet werden.
• Die Netzsteckdose, an die das Netzkabel angeschlossen wird, muss jederzeit leicht zugänglich sein.

- Stellen Sie vor dem Anschluss des Produkts sicher, dass die Netzspannung in Ihrer Region mit der Angabe auf dem Typenschild übereinstimmt. Schließen Sie das Produkt ausschließlich im ausgeschalteten Zustand an die Netzsteckdose an.

- Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.

- Netzstecker nie mit nassen Händen anschließen oder abziehen.

- Wenn das Netzkabel oder das Produkt Beschädigungen aufweist, berühren Sie es nicht, es besteht Lebensgefahr durch Stromschlag!

- Ein beschädigtes Netzkabel muss umgehend durch ein baugleiches Netzkabel ersetzt werden. Sehen Sie von einer weiteren Verwendung des beschädigten Netzkabels dringend ab und entsorgen Sie es umweltgerecht. Versuchen Sie unter keinen Umständen das Netzkabel zu reparieren.

- Verwenden Sie das Produkt niemals unmittelbar nachdem es von einem kalten in einen warmen Raum gebracht wurde. Dadurch kann sich Kondenswasser bilden, was wiederum zu Fehlfunktionen oder Schäden an den inneren Komponenten führen kann. Feuchtigkeit auf dem Produkt bzw. dem Netzkabel kann ebenfalls zu einem tödlichen Stromschlag führen!

- Arbeiten Sie keinesfalls an spannungsführenden elektrischen Komponenten oder Teilen. Trennen Sie vorher immer den Strom ab.

- ACHTUNG!

Sollte Flüssigkeit in das Produkt eindringen, schalten Sie die Netzspannung an der Steckdose ab (Ausschalten am entsprechenden Schutzschalter oder Entfernen der Sicherung und anschließendes Ausschalten am entsprechenden FI-Schutzschalter). Ziehen Sie erst danach den Netzstecker. Sehen Sie von einer weiteren Verwendung ab und bringen Sie das Produkt umgehend in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

c) Produkt

• Tragen Sie bei der Bedienung des Gerätes keine leitenden Metallgegenstände oder Schmuckstücke wie Ketten, Armbänder, Ringe, usw.
• Lassen Sie das Produkt während des Betriebs niemals unbeaufsichtigt.
• Schützen Sie die angeschlossenen Verbraucher vor Betriebsstörungen sowie der Zuführung von Überspannungen.
• Wenn Sie mehrere Geräte in Reihe schalten, können gefährliche Spannungen entstehen, die eine tödliche Verletzungsgefahr darstellen können.
• Das Produkt erzeugt während des Betriebs Wärme. Behindern Sie in keiner Weise die Belüftung. Das Netzteil wird durch einen Luftauslass gekühlt. Nicht abdecken!
• Verwenden Sie das Produkt nicht als La-degerät.
• Das Produkt ist nicht für die Verwendung an Personen oder Tieren zugelassen.
• Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden. Es besteht Lebensgefahr durch Stromschlag!
• Ziehen Sie den Netzstecker des Produkts, bevor Sie es öffnen.
• Im Produkt befindliche Kondensatoren können auch bei getrenntem Gerät noch aufgeladen sein.

d) Sicherung

- Eine defekte Sicherung muss durch eine baugleiche neue Sicherung ausgetauscht werden (siehe Abschnitt „Sicherung austauschen“). Reparieren oder überbrücken Sie keine defekten Sicherungen. Tödliche Feuer- und Stromschlaggefahr!

VOLTCRAFT ESP-3020 1 20.0 A 30.0 V CURRENT VOLTAGE OT CC O.V.SET O.V. RINE COARSE RINE COARSE ON OFF GND + POWER 7 11 8 9 10 12 13 14 15

16 + 17 - 18 GND 19 20 21 FUSE

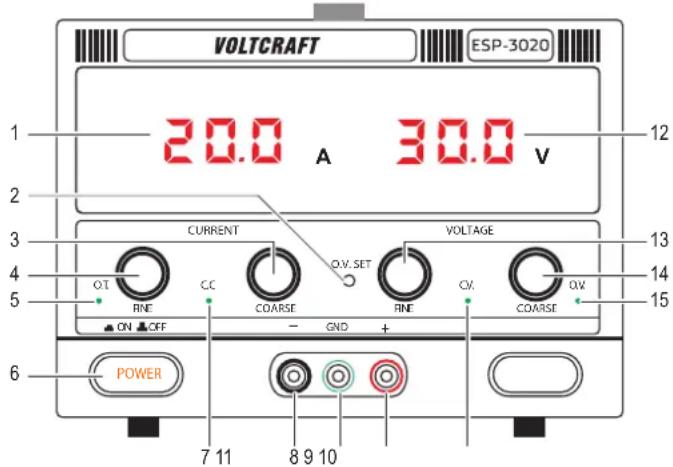

a) Frontblende

1 Ausgangsstrom-Anzeige Zeigt den an den Ausgangsklemmen gemessenen Ausgangsstrom an
2 O.V. SET: Überspannungspotentiometer
3 COARSE (Strom)-Regler
4 FINE (Strom)-Regler
5 OT: Übertemperaturanzeige
6 POWER (EIN/AUS)-Taste
7 C.C.: Konstantstrommodus-Anzeige Leuchtet im Konstantstrommodus
8 - (schwarz): Negative Ausgangsklemme

9 GND (grün): Gehäuse-Masse-Ausgangsklemme
10 + (rot): Positive Ausgangsklemme
11 C.V.: Konstantspannungsmodus-Anzeige. Leuchtet im Konstantspannungsmodus
12 Ausgangsspannungsanzeige Zeigt die an den Ausgangsklemmen gemessene Ausgangsspannung an
13 FINE (Spannungs)-Regler
14 COARSE (Spannungs)-Regler
15 O.V.: Überspannungsanzeige

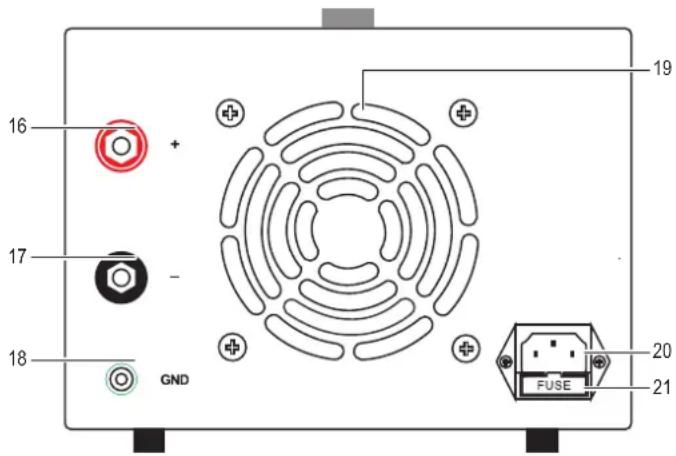

b) Rückwand

Verwenden Sie die Ausgänge auf der Rückseite, wenn der angeschlossene Laststrom 10 A überschreitet.

16 + (rot): Positive Ausgangsklemme
17 - (schwarz): Negative Ausgangsklemme
18 GND (grün): Gehäuse-Masse-Ausgangsklemme

19 Luftauslass
20 Stromanschluss
21 Fuse: Sicherungshalter

Vorbereitung zur Verwendung

1. Stellen Sie das Labornetzgerät auf eine stabile und ebene Fläche.
2. Vergewissern Sie sich, dass die Taste POWER auf OFF steht.
3. Schließen Sie das Netzkabel an einer geeigneten Stromquelle an.

Lasten anschließen

⚠ Wichtig

• Schalten Sie angeschlossene Verbraucher und das Labornetzgerät vor dem Trennen und Anschließen aus.
  • Die Gesamtleistung aller angeschlossenen Verbraucher darf die maximale Ausgangsleistung des Labornetzgeräts nicht überschreiten.

• Schalten Sie den Strom aus.

• Stellen Sie die Regler für Spannung und Strom auf Minimum.

• Verbinden Sie den positiven Ausgang (+) und den negativen Ausgang (-) mit einer Last oder einer ähnlichen Komponente. Verwenden Sie den dedizierten Masseanschluss (GND) zur Erdung der Last.

• Verwenden Sie ausreichend dimensionierte Kabel mit 4-mm-Bananensteckern oder genormte Laborkabel.

• Die Buchsenköpfe können zur Befestigung von Kabellitzen mit Schraubklemmen angeschraubt werden.

Wenn der angeschlossene Laststrom 10 A überschreitet, verwenden Sie die Ausgänge auf der Rückseite.

Bedienungshinweise

Wichtig

• Beim Betrieb von induktiven Lasten, z. B. Magnetspulen, Gleichstrommotoren, Schrittmotoren usw., stellen Sie die Spannung und den Strom langsam ein.
• Die maximale ununterbrochene Betriebszeit des Labornetzgeräts beträgt 24 Stunden. Danach muss das Labornetzgerät ausgeschaltet werden, bis es auf Umgebungstemperatur abgekühlt ist.

Dieses Netzgerät arbeitet als Konstantspannungs- oder Konstantstromquelle. Die automatische Umschaltung auf eine der beiden Betriebsarten erfolgt bei Änderung der Lastbedingungen.

a) Konstantspannung

Die Konstantspannungsquelle wird aktiv, wenn der Laststrom kleiner als der eingestellte Stromgrenzwert ist. Stellen Sie die Ausgangsspannung mit Hilfe der Spannungsregler ein.

Stellen Sie die Ausgangsspannung wie folgt ein:

1. Drehen Sie die Spannungsregler gegen den Uhrzeigersinn auf Minimum und die Stromregler im Uhrzeigersinn auf Maximum.
2. Schalten Sie das Gerät ein. Im Konstantspannungsmodus leuchtet die C.V.-Anzeige.
3. Erhöhen Sie die Spannung langsam, bis Sie die gewünschte Ausgangsspannung erreicht haben. Die Ausgangsspannungsanzeige zeigt die Ausgangsspannung an den Klemmen an.
4. Schalten Sie den Strom aus.

Vergewissern Sie sich vor dem Anschließen einer Last, dass die eingestellte Spannung niedriger ist als die Nennspannung der Last oder der elektronischen Komponenten.

b) Konstantstrom (C.C.)

⚠ Wichtig

Lesen Sie den Abschnitt „d) Lasten anschließen“, bevor Sie versuchen, irgendwelche Stromgrenzen einzustellen. Um die genaue Stromgrenze einstellen zu können, müssen Sie eine angeschlossene Last und das Labometzgerät einschalten.

• Vor dem Einstellen von C.C. muss zuerst C.V. eingestellt werden. Siehe Abschnitt „Konstantspannung (C.V.)“
• Betätigen Sie während der C.C.-Einstellung den Spannungsregler nicht, wenn der C.V.-Wert eingestellt ist.

Wenn der Laststrom ≥ voreingestellte Stromgrenze ist, geht das Netzteil in den Konstantstrommodus über. Die Spannung fällt ab, die „C.C.“-Modusanzeige leuchtet auf und das Netzgerät arbeitet als Konstantstromquelle.

Wenn der Laststrom unter die voreingestellte Stromgrenze fällt, kehrt die Stromversorgung in den Konstantspannungsmodus (C.V.) zurück.

Ausgangsstrom einstellen:

1. Schalten Sie das Gerät ein.
2. Verbinden Sie den positiven Ausgang (+) und den negativen Ausgang (-) mit einer Last.
3. Erhöhen Sie den Strom langsam, bis Sie den gewünschten Ausgangsstrom erreicht haben.

c) Strombegrenzung einstellen

⚠ Wichtig

• Lesen Sie den Abschnitt „Lasten anschließen“, bevor Sie versuchen, eine Stromgrenze einzustellen.
• Um die genaue Stromgrenze einstellen zu können, müssen Sie eine angeschlossene Last und das Labornetzgerät einschalten.
• Sie können den Stromgrenzwert nur während des Betriebs ablesen.
• Stellen Sie zunächst mit den beiden Spannungsreglern die zulässige Betriebsspannung der angeschlossenen Last ein.

• C.C. (fine) einstellen: Dieser Regler sollte sich in der Mittelstellung befinden.
• C.C. (coarse) einstellen: Stellen Sie die Ausgangsstromgrenze auf den ungefähren gewünschten Strom ein.
- Der Stromwert steigt, wenn der Regler im Uhrzeigersinn gedreht wird und verringert sich, wenn der Regler gegen den Uhrzeigersinn gedreht wird.

Wenn beide Spannungsregler bis zum Anschlag gegen den Uhrzeigersinn gedreht sind, zeigt die Spannungsanzeige „00.0“ Volt an.

Das Labornetzgerät befindet sich im stromgeregelten Zustand, wenn beide Ausgangsstrombegrenzungsregler ganz nach links gedreht sind.

d) Mechanische Überspannungsgrenze (O.V. SET)

Dies ist eine mechanische Einstellung über Potentiometer und wird so lange fixiert, bis ein neuer Wert eingestellt wird:

• Bereich: 1,5 - 35 V
• Standard: 33,5 V
• Stellen Sie C.C. (coarse/fine) auf min. (0 A) ein.
• Stellen Sie C.V. (coarse/fine) auf min. (0 V) ein.
• Schalten Sie das Gerät ein.
• Erhöhen Sie langsam den Regler C.C. coarse, bis die C.V.-Modusanzeige aufleuchtet.
• Stellen Sie mit C.V. (coarse/fine) eine Spannung ein.
• Drehen Sie mit einem kleinen Schlitzschraubendreher das O.V.-Potentiometer (O.V.SET) bis zum Anschlag gegen den Uhrzeigersinn, bis O.V. (Überspannungsanzeige) auslöst.

- Die Spannungsversorgung wird abgeschaltet, wenn die Arbeitsspannung der Last größer als der eingestellte Wert ist. Die Versorgungsspannung fällt auf 0 - 0,5 V ab (keine Ausgabe).

1. Schalten Sie das Labornetzgerät aus.
2. Verringern Sie die C.V.-Einstellung.
3. Schalten Sie das Labornetzgerät ein.

Wenn die mechanische Überspannungsgrenze (O.V. SET) ausgelöst wird, gehen Sie wie folgt vor:

1. Wiederholen Sie die Schritte 7 - 9, um den Betrieb wieder aufzunehmen.
2. Wiederholen Sie die Schritte 1 - 9, um einen neuen Wert einzustellen.

Schutzmechanismen

⚠ Wichtig

Schutzmechanismen sind in das Produkt integriert. Wenn ein Schutzmechanismus ausgelöst wird, schalten Sie die Stromversorgung sofort aus!

Wenn ein Schutzmechanismus ausgelöst wird, fällt die Versorgungsspannung auf 0 - 0,5 V ab (keine Ausgabe).

1. Schalten Sie die Stromversorgung sofort aus.
2. Beseitigen Sie die Bedingung(en), die den Schutzmechanismus ausgelöst hat/haben. Lassen Sie das Produkt ggf. vollständig abkühlen.
3. Schalten Sie den Strom wieder ein.

Schutz Beschreibung
Überlast Betriebsstrom der Last > als eingestellter Wert.
Überstrom	Schutz vor zu hohen Strömen oder Strömen, die über den zulässigen Nennstrom des Labornetzgeräts hinausgehen.
Kurzschluss	Das Labornetzgerät verfügt über eine Schutzschaltung, die im Fall eines Kurzschlusses den Strom begrenzt.
Übertemperatur	Die O.T.-Anzeige leuchtet auf, wenn die Innentemperatur des Netzgeräts 75 °C erreicht.
Überspannung Betriebsspannung der Last > größer als der eingestellte Wert.

Problembehandlung

Problem Maßnahmen	zur Behebung
Stromversorgung funktioniert nicht/Anzeige ist leer.	Überprüfen Sie, ob der Netzschalter eingeschaltet ist.Überprüfen Sie den Netzkabelanschluss.Überprüfen Sie, ob die korrekte Netzspannung anliegt.Überprüfen Sie, ob die Sicherung durchgebrannt ist. Siehe „Sicherung austauschen".Ein Schutzmechanismus hat ausgelöst. Siehe Abschnitt „Schutzmechanismen".
Angeschlossene Verbraucher funktionieren nicht.	Überprüfen Sie die Polarität der Anschlüsse.Überprüfen Sie, ob die Strombegrenzung eingestellt ist.Verringern Sie die Belastung des Labornetzgeräts, indem Sie eine Last entfernen.Überprüfen Sie die Spezifikationen der Lasten.Ein Schutzmechanismus hat ausgelöst. Siehe Abschnitt „Schutzmechanismen".
Strom wird abgeschaltet, bevor die Grobspannung ≥32 V beträgt.	Wenn das O.V.SET-Potentiometer verstellt wurde, wurde es möglicherweise zu niedrig eingestellt. Siehe Abschnitt „Bedienungs-hinweise, d) Mechanische Überspannungsgrenze (O.V.SET)" für weitere Informationen.

Sicherung austauschen

⚠ Wichtig

Verwenden Sie niemals eine Sicherung mit abweichenden Spezifikationen. Sehen Sie auch von der Überbrückung einer defekten Sicherung dringend ab! Neben der Möglichkeit eines Feuers besteht auch die Gefahr eines tödlichen Stromschlags!

1. Schalten Sie zuerst das Produkt aus und ziehen Sie dann alle Kabel ab!
2. Entfernen Sie die Abdeckung über dem Sicherungshalter, die auf der Rückseite des Geräts zu finden ist.
3. Nehmen Sie nun ein stumpfes Werkzeug (z. B. einen Schlitzschraubendreher) zur Hand und hebeln Sie die Sicherung vorsichtig heraus.
4. Kontrollieren Sie die Sicherung mit Hilfe eines Messgeräts (z. B. mit einem Digitalmultimeter) auf elektrischen Durchgang.
5. Sollte die Sicherung defekt sein, ersetzen Sie sie durch eine Sicherung desselben Typs. Informationen zum Sicherungstyp finden Sie im Abschnitt „Technische Daten“. Setzen Sie jetzt die neue Sicherung ein. Achten Sie dabei darauf, dass sie hörbar einrastet, und bringen Sie die Schutzabdeckung wieder an.
6. Schließen Sie das Gerät am Stromnetz an und schalten Sie es wieder ein.

Sollte die Sicherung gleich nach dem Einschalten erneut durchbrennen, trennen Sie die Workstation von der Stromversorgung und lassen Sie sie von einem Elektrofachmann überprüfen.

Pflege und Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Trennen Sie das Produkt vom Stromnetz und trennen Sie alle angeschlossenen Geräte ab, bevor Sie mit der Reinigung beginnen.
• Das Produkt ist wartungsfrei, demontieren Sie es nicht.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen
- in den von Conrad geschaffenen Sammelstellen
- in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

Technische Daten

a) Produkt

Nenneingang....200 - 240 V/AC 50 - 60 Hz, 4,5 A

Ausgangsspannungsbereich 0 - 30 V/DC (variabel)

Ausgangsstrombereich.... 0 - 20 A (variabel)

O.V. Set (Potentiometer)....5 - 35 V/DC, 33,5 V/DC (Werkseinstellung)

Ausgangsleistung max. 600 W

Anzeigegenauigkeit ....±0,5 % ±1 Stelle

Betriebsdauer max. 24 Stunden (ununterbrochen)

Sicherung F10 A, 250 V/AC

Schutzklasse ....I

Länge Netzkabel....1,5 m

Schutz....Überlast, Überstrom, Kurzschluss, Übertemperatur, Überspannung.

Betriebstemperatur/Luftfeuchtigkeit.....0 bis +40 °C, ≤80 % rF

Lagertemperatur/Luftfeuchtigkeit......-10 bis +70 °C, ≤70 % rF

Abmessungen (L x B x H)....320 x 200 x 152 mm

Gewicht 2,9 kg

b) Ausgangsspannung

Nullast....≤0,5 % ±100 mV

Last....≤1 %

Restwelligkeit......≤200 mVp-p

c) Ausgangsstrom

Nullast....≤0,5 % ±100 mA

Last....≤1 %

Restwelligkeit......≤200 mAp-p

d) Mechanisch overspanningslimiet (O.V. SET)
