VC-C909 - Batterie portable VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Batterie portable
Marque	Voltcraft
Modèle	VC-C909
Capacité de la batterie	27000 mAh (99,9 Wh)
Entrée (USB-C C1)	5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/5A, 28V/5A, max 140 W
Sortie USB-C C1	PD3.1 : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/5A, 28V/5A, PPS 3,3-11V/3A et 3,3-21V/3A, max 140 W
Sortie USB-C C2	PD3.0 : 5V/2,4A, 9V/2,22A, max 20 W
Sortie USB-A	5V/3A, 9V/2A, 12V/1,5A, max 18 W
Puissance totale combinée	Jusqu'à 140 W (C1 seul), 120 W (C1+C2), 115 W (C1+C2+USB-A)
Protection	Courts-circuits, surcharges, surtensions, surchauffe
Affichage	Écran LCD : état de charge, tension, courant, température, temps d'utilisation
Température de fonctionnement	-10 à +40 °C
Dimensions (L x l x H)	165,4 x 55 x 50 mm
Poids	650 g
Contenu de l'emballage	Batterie, câble USB-C vers USB-C, mode d'emploi
Nettoyage	Chiffon sec, sans fibres ; ne pas utiliser de produits agressifs

FOIRE AUX QUESTIONS - VC-C909 VOLTCRAFT

Comment recharger la batterie portable VC-C909 ?

Branchez un câble USB-C adapté sur le port C1 IN/OUT et sur un chargeur USB-C. L'écran affiche l'état de charge. La charge est complète lorsque l'écran indique 100 %. Débranchez ensuite le câble.

Puis-je charger plusieurs appareils en même temps ?

Oui, vous pouvez charger des appareils sur les trois ports simultanément. La puissance totale est répartie automatiquement. Pour les ports C2 et USB-A, appuyez sur le bouton ON/OFF pour démarrer la charge. Le port C1 s'active automatiquement.

Que signifient les informations affichées sur l'écran ?

L'écran affiche : l'état de charge de la batterie (en %), la tension de la batterie, le courant, la température interne, le temps d'utilisation restant, ainsi que les statistiques de puissance de chaque port de sortie connecté.

Quelle est la puissance maximale de sortie sur chaque port ?

Le port USB-C1 peut délivrer jusqu'à 140 W (PD3.1), le port USB-C2 jusqu'à 20 W (PD3.0) et le port USB-A jusqu'à 18 W. En utilisation combinée, la puissance maximale est de 120 W (C1+C2) ou 115 W (tous les ports).

La batterie est-elle étanche ?

Non, la batterie n'est pas étanche. Protégez-la de l'humidité, des moisissures et de la lumière directe du soleil. Utilisez-la uniquement à l'intérieur.

Comment nettoyer la batterie portable ?

Débranchez tous les câbles, laissez refroidir le produit à température ambiante, puis nettoyez-le avec un chiffon sec et sans fibres. N'utilisez pas de produits chimiques ou d'alcool.

Que faire si la batterie ne se charge plus ou semble défectueuse ?

Si une utilisation en toute sécurité n'est plus possible (dommages visibles, dysfonctionnement, etc.), arrêtez de l'utiliser et ne tentez pas de la réparer. Contactez un technicien spécialisé ou le service après-vente.

Puis-je utiliser la batterie tout en la rechargeant ?

Oui, le port C1 peut à la fois servir d'entrée et de sortie. Vous pouvez recharger la batterie via C1 tout en utilisant les ports C2 et USB-A pour alimenter d'autres appareils.

Quels sont les mécanismes de protection intégrés ?

La batterie dispose d'une protection contre les courts-circuits, les surcharges, les surtensions et la surchauffe. Ces protections assurent une utilisation sécurisée.

Comment éliminer la batterie en fin de vie ?

Ne jetez pas la batterie aux ordures ménagères. Rapportez-la à un point de collecte pour équipements électriques et électroniques ou à un distributeur agréé. Conformément à la réglementation, les piles et accumulateurs doivent être recyclés séparément.

MODE D'EMPLOI VC-C909 VOLTCRAFT

N° de commande 3200729

1 Mode d'emploi à télécharger

Utilisez le lien www.conrad.com/downloads (ou scannez le code QR) pour télécharger le mode d'emploi complet (ou les versions nouvelles/actuelles, le cas échéant). Respectez les instructions indiquées sur la page Web.

2 Utilisation prévue

Le produit est une batterie externe. Utilisez le produit pour charger ou alimenter des appareils via USB.

Le produit est destiné uniquement à une utilisation à l'intérieur. Ne l'utilisez pas à l'extérieur.

Dans tous les cas, le contact avec l'humidité doit être évité.

Toute utilisation à des fins autres que celles décrites pourrait endommager le produit.

Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incendies, etc.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.

Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

USB4®, USB Type-C® et USB-C® sont des marques déposées de l'USB Implementers Forum.

3 Contenu de l'emballage

Produit

■ Mode d'emploi

Câble USB-C® vers USB-C®

4 Description des symboles

Les symboles suivants figurent sur le produit/appareil ou sont utilisés dans le texte :

Lisez attentivement le mode d'emploi.

Le symbole met en garde contre les dangers pouvant entraîner des blessures corporelles.

5 Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous ne saurions être tenus pour responsables des blessures corporelles ou des dommages matériels résultant du non-respect des mises en garde et des indications relatives à une utilisation correcte figurant dans ce mode d'emploi. De tels cas entraînent l'annulation de la garantie.

5.1 Généralités

Le produit n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
- Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou un autre technicien spécialisé.
Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

5.2 Manipulation

Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

5.3 Conditions environnementales de fonctionnement

N'exposez pas le produit à des contraintes mécaniques.
- Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants.
Protégez le produit de l'humidité et des moisissures.
Protégez le produit de la lumière directe du soleil.

5.4 Fonctionnement

En cas de doute sur l'utilisation, les mesures de sécurité ou le branchement de ce produit, consultez un expert.
Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement sûr ne peut plus être garanti si le produit :
- est visiblement endommagé,
- ne fonctionne plus correctement,
- a été stocké pendant une période prolongée dans des conditions défavorables ou
- a été transporté dans des conditions très rudes.

5.5 Batterie lithium-ion

L'accumulateur est intégré au produit, il n'est pas remplaçable.
N'endommagez jamais l'accumulateur. Un dommage sur le boîtier de l'accumulateur peut provoquer un risque d'explosion et d'incendie !
- Ne court-circuitez jamais les contacts de l'accumulateur. Ne jetez pas l'accumulateur ou le produit dans le feu. Cela constitue un risque d'explosion et d'incendie !
- Rechargez régulièrement l'accumulateur même lorsque vous n'utilisez pas le produit. Grâce à la technologie des accumulateurs, un déchargement préalable de l'accumulateur n'est pas nécessaire.
- Ne rechargez jamais l'accumulateur du produit sans surveillance.
Au cours du chargement, placez le produit sur une surface qui ne soit pas sensible à la chaleur. Il est normal que de la chaleur soit générée lors de la recharge.

5.6 Appareils raccordés

Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

5.7 Charge

Assurez-vous que les spécifications de tout appareil branché sont conformes à celles du produit énumérées dans la section Données techniques.
- Ne couvrez pas le produit et les appareils que vous connectez. Risque d'incendie.
■ Ne court-circuitez pas les ports.

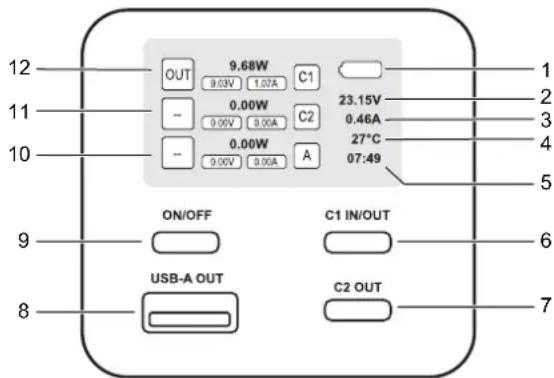

6 Composants

12 11 10 9 8 OUT 9.68W C1 - - 0.00W C2 23.15V - - 0.00W A 0.46A 27°C - 0.00V 0.00A 07:49 ON/OFF C1 IN/OUT USB-A OUT C2 OUT 1 2 3 4 5 6 7

1 État de charge de l'accumulateur 2 Tension de l'accumulateur
3 Courant issu de l'accumulateur 4 Température de l'accumulateur
5 Temps d'utilisation 6 Port d'entrée et de sortie USB-C® C1
7 Port de sortie USB-C® C2 8 Port de sortie USB-A (USB-A)
9 Bouton ON/OFF (MARCHE/ARRÊT) 10 Statistiques d'alimentation du port USB-A
11 Statistiques d'alimentation du port C2 12 Statistiques d'alimentation du port C1

7 Recharge de l'accumulateur.

Important:

Ne rechargez pas la batterie externe à l'aide du port USB-A d'un ordinateur. Le courant fourni à travers ces ports pourrait s'avérer insuffisant et endommager l'ordinateur.

1. Connectez un câble USB-C® approprié au port d'entrée C1 IN/OUT.
   → L'écran affiche l'état de charge de l'accumulateur.
   → L'écran affiche 100 % lorsque l'accumulateur est complètement chargé.

2. Débranchez le câble USB après la charge.

8 Chargement d'appareils

Vous pouvez charger des appareils sur tous les ports en même temps.

Ports de sortie C2 OUT et USB-A OUT:

1. Branchez les appareils aux ports de sortie C2 OUT et USB-A OUT.

2. Démarrer la charge en appuyant sur le bouton ON/OFF.
   → L'écran affiche les statistiques d'alimentation de chaque port de sortie connecté.

3. Pour interrompre le processus de charge, appuyez sur le bouton d'alimentation ON/OFF.

4. Pour poursuivre la charge, appuyez à nouveau sur le bouton ON/OFF.

Port de sortie C1 IN/OUT:

1. Branchez un appareil au port de sortie C1 IN/OUT

→ L'appareil s'allume
→ L'écran affiche les statistiques d'alimentation du port de sortie.

Remarque:

Avec le port de sortie C1 IN/OUT, vous ne pouvez pas utiliser le bouton d'alimentation pour contrôler la charge.

9 Nettoyage

Important:

• N'utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou d'autres solutions chimiques. Ils endommagent le boîtier et peuvent provoquer un dysfonctionnement du produit.

• Ne plongez pas le produit dans l'eau.

• Débranchez tous les câbles connectés.

• Laissez le produit refroidir à la température ambiante.
• Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.

10 Élimination des déchets

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :

à nos filiales Conrad
■ dans les centres de collecte créés par Conrad
dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usageé à mettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.

11 Caractéristiques techniques

Capacité 27000 mAh, 99,9 Wh ;

Capacité nominale.... 27000 mAh

11.2 Protection

Mécanismes de protection...... Protection contre les courts-circuits, Protection contre les surcharges, Protection contre les surtensions, Protection contre la surchauffe

11.3 Environnement

Température de fonctionnement .. -10 à +40 °C

Température de stockage ..... -10 à +40 °C

Humidité de fonctionnement ..... 20 à 80 % HR (sans condensation)

Humidité de stockage .... 20 à 80 % HR (sans condensation)

11.4 Autres

Dimensions (L x P x H) (env.) ..... 165.4 x 55 x 50 mm

Poids (env.) 650 g

11.5 Entrée

Port d'entrée USB-C®(USB-C1 IN/OUT)

140 W max.5 V/CC, 3 A; 9 V/CC, 3 A; 12 V/CC, 3 A;15 V/CC 3 A; 20 V/CC 5 A; 28 V/CC 5 A

11.6 Sortie

Ports individuels

Port de sortie USB-A (USB-A) 18 W max.	5 V/CC, 3 A; 9 V/CC, 2 A; 12 V/CC, 1,5 A
Port de sortie USB-C® (USB-C1) PD3.1 :	140 W max.5 V/CC, 3 A; 9 V/CC, 3 A; 12 V/CC, 3 A;15 V/CC, 3 A; 20 V/CC, 5 A; 28 V/CC, 5 A
	PPS:3,3 - 11 V/CC, 3 A; 3,3 - 21 V/CC, 3 A
Port de sortie USB-C® (USB-C2) PD3.0 :	20 W max.5 V/CC 2.4 A, 9 V/CC 2,22 A

Combinaisons de ports

Sortie USB-C1 + USB-C2 120 W max.	100 W + 20 W
Sortie USB-C1 + USB-A max. 118 W	100 W + 18 W
Sortie USB-C2 + USB-A 15 W max.
Sortie USB-C1 + [USB-C2 + USB-A] 115 W max.	100 W + [15 W]
