VC-WT-K512 - Batterie portable VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Batterie externe / Batterie portable
Marque	VOLTCRAFT
Modèle	VC-WT-K512
Capacité de la batterie	10000 mAh / 37 Wh
Technologie de batterie	LiPo
Tension nominale	3,7 V
Entrée micro-USB	5 V/CC 2 A, 9 V/CC 2 A, 12 V/CC 1,5 A
Entrée USB-C	5 V/CC 2,5 A, 9 V/CC 2 A, PD 18 W
Puissance d'entrée maximale	18 W
Sortie USB-C	5 V/CC 3 A, 9 V/CC 2,2 A, 12 V/CC 1,67 A, PD 20 W
Sortie USB-A	5 V/CC 3 A, 9 V/CC 2 A, 12 V/CC 1,5 A, SCP 22,5 W
Câble intégré USB-C (violet)	5 V/CC 2 A, 9 V/CC 2 A, 12 V/CC 1,5 A
Câble intégré USB-C (noir)	5 V/CC 2 A
Affichage	Écran de capacité résiduelle et état de charge
Mécanismes de protection	Surcharge, décharge excessive, surchauffe, courts-circuits
Température de fonctionnement	0 à +45 °C
Humidité de fonctionnement	80 % HR max. (sans condensation)
Dimensions (L x P x H)	150 x 67,5 x 16 mm
Poids	234 g
Nettoyage	Chiffon sec et sans fibres, pas de produits agressifs
Réparabilité	Batterie intégrée non remplaçable, réparation par spécialiste
Accessoires fournis	Câbles USB-C intégrés (2)

FOIRE AUX QUESTIONS - VC-WT-K512 VOLTCRAFT

Comment charger la batterie externe ?

Branchez le câble micro-USB ou USB-C fourni à une source d'alimentation USB adaptée. L'écran affiche la capacité et clignote pendant la charge. La charge s'effectue via un seul port à la fois. Ne rechargez pas via le port USB-A d'un ordinateur.

Quels appareils puis-je charger avec cette batterie ?

Vous pouvez charger tout appareil compatible USB (smartphone, tablette, etc.) via les ports USB-A, USB-C ou les câbles intégrés. Respectez les tensions et courants de sortie pour éviter tout dommage.

Comment allumer et éteindre la batterie externe ?

Appuyez une fois sur le commutateur pour allumer, deux fois pour éteindre. La batterie s'allume automatiquement lorsqu'un appareil est connecté et s'éteint après environ 30 secondes d'inactivité.

Que signifie l'affichage sur l'écran ?

L'écran affiche la capacité résiduelle en pourcentage et l'état de charge. Si le symbole PD est présent, l'alimentation Power Delivery est prise en charge. Un pourcentage clignotant indique que la batterie est en charge.

Puis-je utiliser le câble USB-C pour charger et alimenter en même temps ?

Oui, si vous chargez la batterie via USB-C, vous pouvez également charger ou alimenter des appareils connectés. La charge rapide n'est pas prise en charge dans ce cas. Si vous chargez via micro-USB, les appareils connectés ne peuvent pas être alimentés.

Quelle est la différence entre les deux câbles USB-C intégrés ?

Le câble à fiche violette prend en charge 5 V, 9 V et 12 V (max 2 A). Le câble à fiche noire ne prend en charge que 5 V/2 A. Utilisez le violet pour une charge plus rapide si l'appareil le permet.

Comment nettoyer la batterie externe ?

Débranchez tous les câbles, laissez refroidir, puis nettoyez avec un chiffon sec et sans fibres. N'utilisez pas de produits chimiques, d'alcool ou d'eau.

Que faire si la batterie est endommagée ?

Si le produit est visiblement endommagé, ne l'utilisez plus. Ne tentez pas de réparation. Contactez un spécialiste. Une batterie Li-Po endommagée peut exploser ou prendre feu.

La batterie interne est-elle remplaçable ?

Non, l'accumulateur Li-Po est intégré et non remplaçable. Ne tentez pas de l'ouvrir. En fin de vie, éliminez le produit conformément à la réglementation locale.

Quelles sont les protections de sécurité intégrées ?

La batterie dispose d'une protection contre la surcharge, la décharge excessive, la surchauffe et les courts-circuits. Cependant, respectez les consignes de sécurité : ne pas exposer à l'humidité, ne pas court-circuiter les ports, ne pas couvrir pendant la charge.

MODE D'EMPLOI VC-WT-K512 VOLTCRAFT

Batterie externe de 10000 mAh

N° de commande 3027882

CE

1 Mode d'emploi à télécharger

Utilisez le lien www.conrad.com/downloads (ou scannez le code QR) pour télécharger le mode d'emploi complet (ou les versions nouvelles/actuelles, le cas échéant). Respectez les instructions indiquées sur la page Web.

2 Utilisation prévue

Le produit est une batterie externe. Utilisez le produit pour charger ou alimenter des appareils via USB.

Le produit est destiné uniquement à une utilisation à l'intérieur. Ne l'utilisez pas à l'extérieur.

Dans tous les cas, le contact avec l'humidité doit être évité.

Toute utilisation à des fins autres que celles décrites pourrait endommager le produit.

Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incendies, etc.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.

Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

USB4®, USB Type-C® et USB-C® sont des marques déposées de l'USB Implementers Forum.

3 Description des symboles

Les symboles suivants figurent sur le produit/appareil ou sont utilisés dans le texte :

Lisez attentivement le mode d'emploi.

Le symbole met en garde contre les dangers pouvant entraîner des blessures corporelles.

4 Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous ne saurions être tenus pour responsables des blessures corporelles ou des dommages matériels résultant du non-respect des mises en garde et des indications relatives à une utilisation correcte figurant dans ce mode d'emploi. De tels cas entraînent l'annulation de la garantie.

4.1 Généralités

Le produit n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
- Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou un autre technicien spécialisé.
Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

4.2 Manipulation

Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

4.3 Conditions environnementales de fonctionnement

N'exposez pas le produit à des contraintes mécaniques.
- Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants.
Protégez le produit de l'humidité et des moisissures.
Protégez le produit de la lumière directe du soleil.
N'allumez pas l'appareil après son passage d'un environnement froid à un environnement chaud. Cela peut causer la formation de condensation, qui peut détruire le produit. Laissez le produit atteindre la température ambiante avant de l'utiliser.

4.4 Fonctionnement

En cas de doute sur l'utilisation, les mesures de sécurité ou le branchement de ce produit, consultez un expert.

Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement sûr ne peut plus être garanti si le produit :
- est visiblement endommagé,
- ne fonctionne plus correctement,
- a été stocké pendant une période prolongée dans des conditions défavorables ou
- a été transporté dans des conditions très rudes.

4.5 Batterie Li-Po

L'accumulateur est intégré au produit, il n'est pas remplaçable.
N'endommagez jamais l'accumulateur. Un dommage sur le boîtier de l'accumulateur peut provoquer un risque d'explosion et d'incendie ! Contrairement aux batteries conventionnelles / accumulateurs (p. ex., les batteries de type AA ou AAA), le boîtier de l'accumulateur au Li-Po n'est pas constitué d'une fine feuille, mais d'un film plastique sensible uniquement.
- Ne court-circuitez jamais les contacts de l'accumulateur. Ne jetez pas l'accumulateur ou le produit dans le feu. Cela constitue un risque d'explosion et d'incendie !
■ Rechargez régulièrement l'accumulateur même lorsque vous n'utilisez pas le produit. Grâce à la technologie des accumulateurs, un déchargement préalable de l'accumulateur n'est pas nécessaire.
- Ne rechargez jamais l'accumulateur du produit sans surveillance.
Au cours du chargement, placez le produit sur une surface qui ne soit pas sensible à la chaleur. Il est normal que de la chaleur soit générée lors de la recharge.

4.6 Appareils raccordés

Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

4.7 Charge

Assurez-vous que les spécifications de tout appareil branché sont conformes à celles du produit énumérées dans la section Données techniques.
- Ne couvrez pas le produit et les appareils que vous connectez. Risque d'incendie.
- Ne court-circuitez pas les ports.

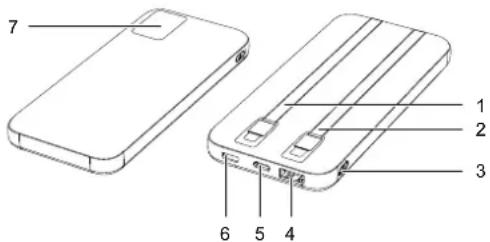

5 Aperçu du produit

7 1 2 3 6 5 4

Important:

Ne rechargez pas la batterie externe à l'aide du port USB-A d'un ordinateur. Le courant fourni à travers ces ports pourrait s'avérer insuffisant et endommager l'ordinateur.

	Composant Description/Fonction
1 Câble de charge USB-C®(fiche noire)		Connectez un appareil compatible et chargez-le à l'aide d'un port USB correspondant.Remarques :Tension prise en charge : 5 V/CCL'alimentation électrique (PD) n'est PAS prise en charge
2 Câble de charge USB-C®(fiche violette)		Connectez un appareil compatible et chargez-le à l'aide d'un port USB correspondant.Remarques :Tension prise en charge : 5 V/CC, 9 V/CC, 12 V/CCL'alimentation électrique (PD) n'est PAS prise en charge
3 Commutateur marche/ar-rêt		Appuyez une fois (1x) pour mettre l'appareil en marche.Appuyez deux fois (2x) pour éteindre l'appareil.Gestion de l'énergie :La batterie externe s'allume automatiquement lorsqu'un appareil est y connecté.La batterie externe s'éteint au bout d'environ 30 secondes si elle n'est pas utilisée.
4 Port de sortie USB-A5 Port d'entrées/sortie USB-C® (PD)		Connectez un appareil compatible et chargez-le à l'aide d'un port USB correspondant.■ Branchez une source d'alimentation USB appropriée pour charger l'accumulateur intégré.■ Connectez un appareil compatible et chargez-le à l'aide d'un port USB correspondant.Remarques :■ L'alimentation électrique (PD) est prise en charge
6 Port d'entrée micro-USB Branchez		une source d'alimentation USB appropriée pour charger l'accumulateur intégré.
7 Écran	Affiche la capacité résiduelle	et l'état de charge.

Remarques:

• Si vous chargez l'accumulateur intégré via USB-C®, vous pouvez également charger/ alimenter les appareils connectés. La charge rapide n'est pas prise en charge
• Si vous chargez l'accumulateur intégré via Micro-USB, vous ne serez pas en mesure de charger/alimenter les appareils connectés.
• L'accumulateur intégré ne peut être rechargé que par un port USB à la fois.
• Si vous connectez une source d'alimentation USB-C® et Micro-USB, la batterie externe choisira la première connectée pour charger l'accumulateur intégré.

Symboles d'affichage

Symbole Description
3	Indique que l'alimentation électrique (PD) est prise en charge.
xx % (Clignotement)	Indique que la charge de l'accumulateur intégré est en cours ainsi que la capacité actuelle.
xx % Indique la capacité résiduelle de l'accumulateur intégré.

6 Nettoyage

Important:

• N'utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou d'autres solutions chimiques. Ils endommagent le boîtier et peuvent provoquer un dysfonctionnement du produit.

• Ne plongez pas le produit dans l'eau.

• Débranchez tous les câbles connectés.

• Laissez le produit refroidir à la température ambiante.
• Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.

7 Élimination des déchets

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :

à nos filiales Conrad
■ dans les centres de collecte créés par Conrad
dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usageé à mettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.

8 Caractéristiques techniques

Accumulateur...... Accumulateur 3,7 V LiPo ;

10 000 mAh / 37 Wh;

8.2 Entrée

Port d'entrée micro-USB.... 5 V/CC 2 A, 9 V/CC 2 A, 12 V/CC 1,5 A

Port d'entrée USB-C®.... 5 V/CC 2,5 A, 9 V/CC 2 A, PD18 W

Puissance d'entrée maximale..... 18 W

8.3 Sortie

Port de sortie USB-C® 5 V/CC 3 A, 9 V/CC 2,2 A, 12 V/CC 1,67 A, PD20 W

Port de sortie USB-A .... 5 V/CC 3 A ; 9 V/CC 2 A ; 12 V/CC 1,5 A

SCP 10 V/CC, 2,25 A, 22,5 W

Câble de charge USB-C® 1 (fiche

violette)....5 V/CC 2 A, 9 V/CC 2 A, 12 V/CC 1,5 A

Câble de charge USB-C® 2 (fiche

noire) 5 V/CC, 2 A

Puissance totale (plusieurs ports

Mécanismes de protection...... Protection contre la surcharge ; protection contre la décharge excessive ; protection contre la surchauffe ; protection contre les courts-circuits

8.5 Environnement

Température de fonctionnement .. 0 à +45 °C

Humidité de fonctionnement .... 80 % HR (sans condensation) max.

Température de stockage ..... 0 à +45 °C

Humidité de stockage .... 80 % HR (sans condensation) max.

8.6 Autres

Dimensions (L x P x H) (env.) ..... 150 x 67,5 x 16 mm

Poids (env.) 234 g

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le rélimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. Copyright by Conrad Electronic SE. *3027882_V1_0324_jh_mh_fr_9007200497375371-3_I2/O1_en

VOLTCRAFT
