VLS 076 RF SDD - Réfrigérateur VESTFROST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur-congélateur solaire pour vaccins et congélation de contenants d'eau
Marque	Vestfrost
Modèle	VLS 076 RF SDD
Code PQS OMS	E003/119 VLS 076 RF SDD
Alimentation	Panneaux solaires (type 2 selon E.003/PV01) : 360 W (conditions standard), tension nominale 18 V, 2 réseaux parallèles de 4 modules
Température de stockage des vaccins	+2 °C à +8 °C (réglé en usine)
Température ambiante de fonctionnement	+5 °C à +43 °C (classe climatique 0,1,2,3,4,6,8 : 32 °C ; 5 et 7 : 43 °C)
Capacité du compartiment vaccins	Pas de valeur spécifiée, mais équipé d'un panier
Capacité du congélateur	Pour contenants d'eau (ballast de glace)
Réfrigérant	Hydrocarbures inflammables (quantité et type sur plaque signalétique)
Fonctions principales	Stockage vaccins (2-8°C), congélation de contenants d'eau, ballast thermique, compresseur à courant continu, ventilateur de refroidissement, contrôleur électronique
Entretien journalier	Vérifier la température du compartiment vaccins matin et soir, s'assurer que le couvercle intérieur est bien fermé
Entretien mensuel	Nettoyer la grille de ventilation à l'arrière ; nettoyer les panneaux solaires une fois par semaine
Entretien annuel	Vérifier et nettoyer les raccords électriques ; resserrer boulons et écrous ; vérifier la continuité de la terre
Dégivrage	Uniquement le compartiment congélateur lorsque la couche de givre dépasse 4-5 mm ; procéder le matin entre 7h et 9h ; utiliser une raclette en plastique, ne jamais utiliser d'ustensiles tranchants
Drainage du condensat	Vider régulièrement l'eau de condensation du compartiment vaccins via les bouchons de drainage
Sécurité	Ne pas obstruer les orifices de ventilation ; ne pas endommager le circuit de réfrigération ; ne pas utiliser d'appareils électriques à l'intérieur ; ne pas exposer à la pluie ; conserver les clés hors de portée des enfants ; réparation par personnel qualifié uniquement
Nettoyage	Débrancher avant nettoyage ; utiliser de l'eau chaude avec un détergent doux non parfumé ; ne pas utiliser de produits abrasifs ; sécher soigneusement ; éviter que l'eau pénètre dans le panneau de contrôle
Pièces détachées et réparabilité	Utiliser exclusivement des services agréés ; commander les pièces en indiquant le type et le numéro de série ; garantie annulée en cas de modification non autorisée
Garantie	Couverture des défauts de fabrication ; exclut les dommages dus à une utilisation incorrecte, un entretien insuffisant, etc.
Mise au rebut	Respecter la réglementation locale ; l'appareil contient un gaz propulseur inflammable dans l'isolation ; ne pas jeter avec les ordures ménagères
Accessoires inclus	Paniers pour le stockage des vaccins ; Fridge-Tag® (enregistreur de température) ; câbles solaires avec connecteurs MC4

FOIRE AUX QUESTIONS - VLS 076 RF SDD VESTFROST

Comment démarrer l'appareil VLS 076 RF SDD ?

Avant de mettre les vaccins, il faut d'abord congeler le ballast de poches de glace. Le refroidissement initial peut prendre environ 6 jours à 43 °C. Lorsque la température affichée est d'environ +4 °C le matin, l'appareil est prêt. Vérifiez la température en haut du panier (doit être entre +2 °C et +8 °C).

Que faire si le compresseur ne démarre pas ?

Patientez quelques minutes, le compresseur peut nécessiter plusieurs tentatives. Vérifiez que l'alimentation est branchée et que les câbles solaires ne sont pas endommagés. Contrôlez aussi le fusible. Si tout est en ordre, contactez un responsable technique.

Pourquoi la température est-elle trop élevée dans le compartiment vaccins ?

Causes possibles : grille de ventilation obstruée, couvercle mal fermé, ventilateur bloqué ou défectueux, température ambiante trop élevée. Assurez la libre circulation de l'air, vérifiez la fermeture du couvercle et le fonctionnement du ventilateur. Protégez l'appareil de la lumière directe du soleil et améliorez la ventilation.

Comment dégivrer le compartiment congélateur ?

Dégivrez lorsque la couche de givre dépasse 4-5 mm, de préférence le matin entre 7h et 9h. Coupez l'alimentation du compartiment congélation, retirez les contenants d'eau, ouvrez les bouchons de drainage, placez une bassine d'eau chaude à l'intérieur, attendez 30 min, puis retirez le givre avec une raclette en plastique. N'utilisez jamais d'ustensiles tranchants ou d'appareils électriques.

Comment nettoyer l'appareil ?

Débranchez l'alimentation à l'aide de l'interrupteur marche/arrêt. Utilisez de l'eau chaude avec un détergent doux non parfumé. Évitez les produits abrasifs. Rincez à l'eau claire et séchez soigneusement. Ne laissez pas l'eau s'infiltrer dans le panneau de contrôle. Nettoyez régulièrement le joint du couvercle pour assurer une bonne étanchéité.

Que faire si la température affichée est trop basse ?

Le contrôleur est réglé en usine et ne doit pas être modifié par du personnel non autorisé. Si la température est trop basse, contactez votre superviseur technique pour un ajustement.

Comment installer les panneaux solaires ?

Placez les panneaux sur un toit ou une surface stable, sans ombre, orientés directement vers le soleil. Respectez les instructions du fournisseur. Utilisez les câbles blindés de section adaptée (6 mm² recommandé pour 20 m) avec connecteurs MC4. Raccordez les câbles aux connecteurs mâles/femelles à l'arrière de l'appareil (branchement plug and play).

Quelle est la fréquence d'entretien des panneaux solaires ?

Nettoyez les panneaux de la poussière une fois par semaine avec de l'eau. Une fois par mois, vérifiez qu'aucun nouvel ombrage (arbres, etc.) ne réduit la production. Annuellement, inspectez et nettoyez les raccords électriques, resserrez les boulons et vérifiez la continuité de la terre.

Comment évacuer la condensation dans le compartiment vaccins ?

Si de l'eau s'accumule, déplacez les vaccins dans un autre réfrigérateur ou une boîte froide. Coupez l'alimentation du compartiment vaccins, ouvrez les bouchons de drainage (interne et externe), placez un bac sous le drain. Une fois l'eau écoulée, nettoyez et séchez l'intérieur, remettez les bouchons et rétablissez l'alimentation. Attendez que la température revienne entre +2 °C et +8 °C avant de remettre les vaccins.

Quelles sont les précautions de sécurité à respecter ?

Ne pas obstruer les orifices de ventilation. Ne pas utiliser d'appareils mécaniques ou électriques pour accélérer le dégivrage. Ne pas endommager le circuit de réfrigération. Ne pas exposer l'appareil à la pluie. Tenir les enfants à l'écart et ne pas leur confier le nettoyage sans surveillance. Conserver les clés hors de portée des enfants. Confier les réparations à un personnel qualifié uniquement.

MODE D'EMPLOI VLS 076 RF SDD VESTFROST

Puisque l'appareil contient des hydrocarbures réfrigérants, veuillez vous référer aux directives ci-dessous.

La quantité et le type de réfrigérant utilisés dans votre appareil sont indiqués sur la plaque signalétique.

La norme EN378 précise que la pièce dans laquelle vous installez votre appareil doit posséder un volume de 1 m³ par 8 g de réfrigérant avec des hydrocarbures utilisés dans l'appareil, afin d'éviter la formation de mélanges gaz/air inflammables dans la pièce où l'appareil est installé, dans le cas où il y aurait une fuite dans le circuit réfrigérant.

AVERTISSEMENT :

Gardez les orifices de ventilation, situés sur la carrosserie de l'appareil ou autour de l'appareil, libres de toute obstruction.

AVERTISSEMENT :

Ne pas utiliser d'appareils mécaniques ou autres moyens pour accélérer la décongélation, sauf ce qui est recommandé par le fabricant.

AVERTISSEMENT :

Ne pas endommager le système de réfrigération.

AVERTISSEMENT :

Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage, sauf s'ils sont recommandés par le fabricant.

AVERTISSEMENT :

L'appareil ne doit pas être exposé à la pluie.

AVERTISSEMENT :

Cet appareil n'est pas conçu pour une utilisation par de jeunes enfants ou des personnes handicapées, sauf si elles sont sous la surveillance d'un adulte responsable. Les enfants ne doivent pas jouer avec l'appareil.

AVERTISSEMENT :

Les enfants ne doivent pas jouer avec l'appareil.

AVERTISSEMENT :

Le nettoyage et l'entretien effectués par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille.

AVERTISSEMENT :

Conserver les clés dans un endroit hors de portée des enfants.

AVERTISSEMENT :

Danger - risque d'incendie ou d'explosion si réfrigérant inflammable utilisé. L'appareil doit seulement être réparé par un personnel qualifié.

AVERTISSEMENT :

Ne pas entreposer des explosifs, tels que les aérosols avec propulseurs inflammables dans l'appareil.

AVERTISSEMENT :

Lors de la mise en place de l'appareil, assurez-vous que son cordon d'alimentation n'est pas coincé ni endommagé.

AVERTISSEMENT :

Ne placez pas plusieurs prises de courant portables ou des sources d'alimentation portables à l'arrière de l'appareil.

AVERTISSEMENT :

L'isolation de l'appareil contient un gaz propulseur inflammable. Pour plus d'informations sur la mise au rebut sûre, veuillez contacter votre service municipal d'enlèvement des déchets. Voir le chapitre « Mise au rebut ».

Sommaire

AVERTISSEMENT 2 Introduction 5 Instructions de fonctionnement 5 TRÈS IMPORTANT ! 7 Placement de l'enregistreur de température (Fridge-Tag®) 8 Déballage et mise en place 9 Installation et mise en marche 10 Chargement de l'appareil 11 Panneau de contrôle pour congélateur 12 Panneaux solaires 12 Panneau de contrôle pour réfrigérateur 13 Entretien et nettoyage 14 Dégivrage 15 Drainage du condensat 16 Identification des pannes 17 Garantie, pièces de rechange et service après-vente 18 Mise au rebut 19

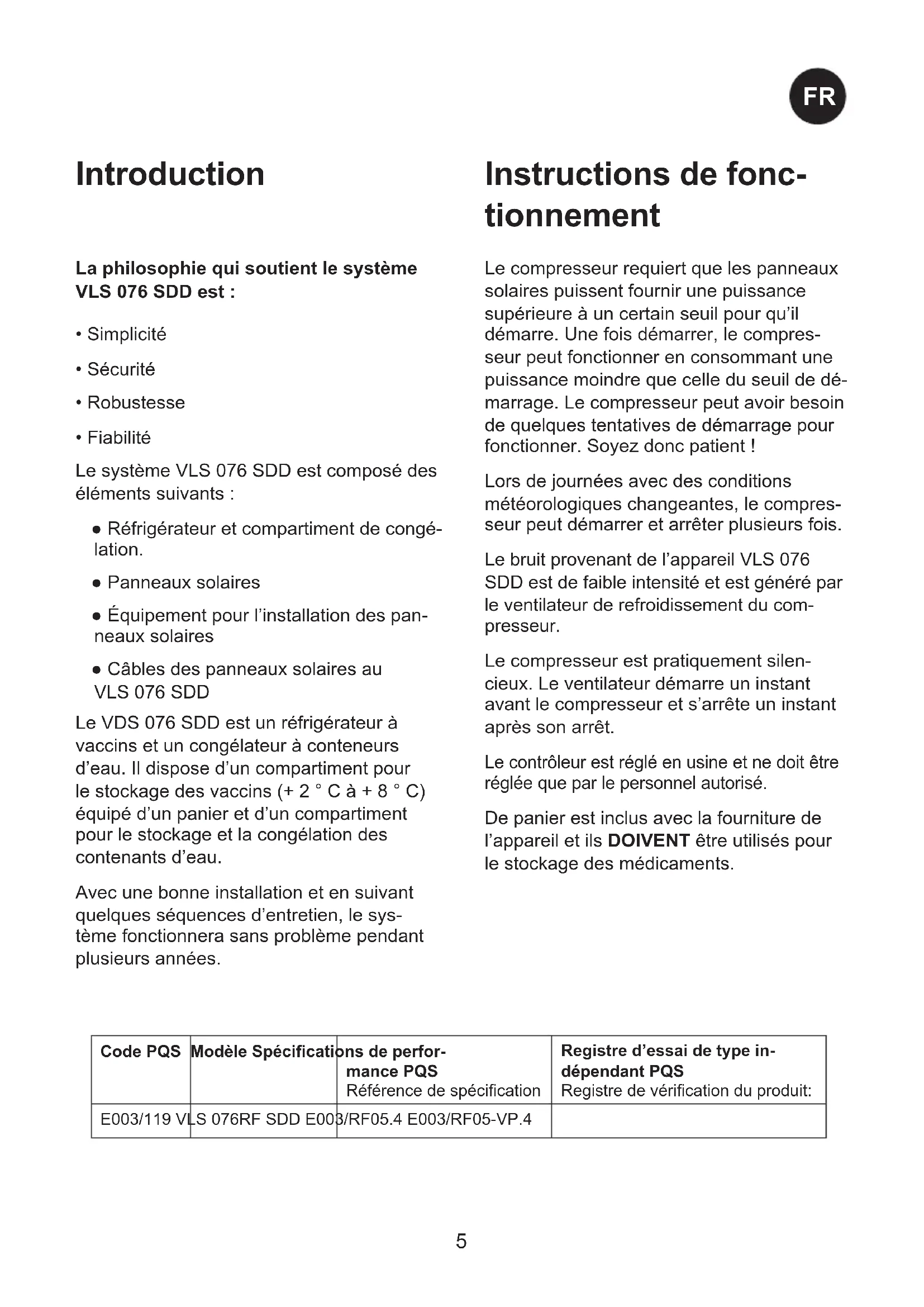

Introduction

La philosophie qui soutient le système VLS 076 SDD est :

• Simplicité
• Sécurité
• Robustesse
• Fiabilité

Le système VLS 076 SDD est composé des éléments suivants :

• Réfrigérateur et compartiment de condensation.
• Panneaux solaires
• Équipement pour l'installation des panneaux solaires
• Câbles des panneaux solaires au VLS 076 SDD

Le VLS 076 SDD est un réfrigérateur à vaccins et un congélateur à conteneurs d'eau. Il dispose d'un compartiment pour le stockage des vaccins (+2 °C à +8 °C) équipé d'un panier et d'un compartiment pour le stockage et la congélation des contenants d'eau.

Avec une bonne installation et en suivant quelques séquences d'entretien, le système fonctionnera sans problème pendant plusieurs années.

Instructions de fonctionnement

Le compresseur requiert que les panneaux solaires fournissent une puissance supérieure à un certain seuil pour qu'il démarre. Une fois démarré, le compresseur peut fonctionner en consommant une puissance moindre que celle du seuil de démarrage. Le compresseur peut avoir besoin de quelques tentatives de démarrage pour fonctionner. Soyez donc patient !

Lors de journées avec des conditions météorologiques changeantes, le compresseur peut démarrer et s'arrêter plusieurs fois.

Le bruit provenant de l'appareil VLS 076 SDD est de faible intensité et est généré par le ventilateur de refroidissement du compresseur.

Le compresseur est pratiquement silencieux. Le ventilateur démarre un instant avant le compresseur et s'arrête un instant après son arrêt.

Le contrôleur est réglé en usine et ne doit être réglé que par le personnel autorisé.

Des paniers sont inclus avec la fourniture de l'appareil et ils DOIVENT être utilisés pour le stockage des médicaments.

Code PQS	Modèle Spécifications	ons de performance PQS	Rétérence de specifications	Registre d'essai de type in dépendant PQS
				Registre de vérification du produit:
E003/119 VLS 076RF SDD E003/RF05.4 E003/RF05-VP.4

Familiarisez-vous avec votre VLS 076 SDD

AVERTISSEMENT !

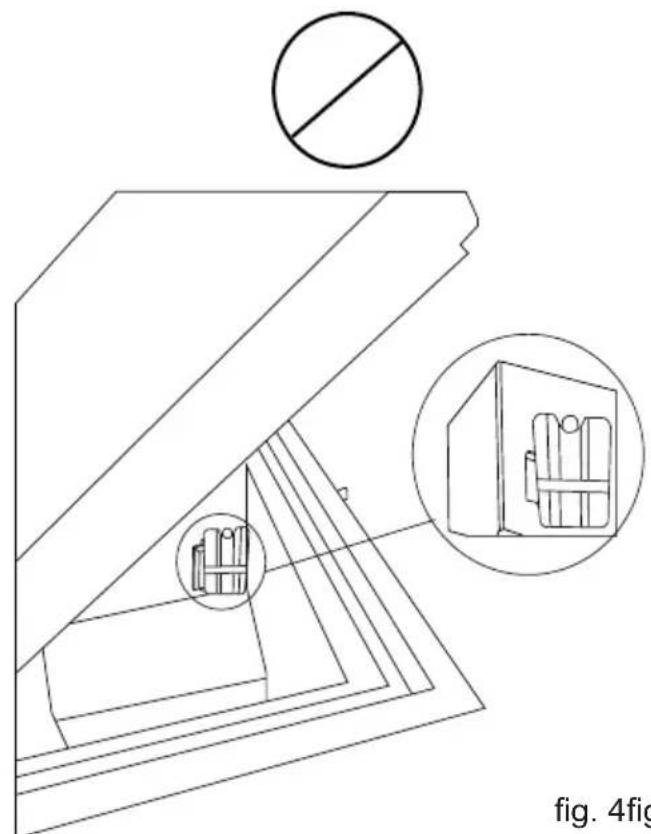

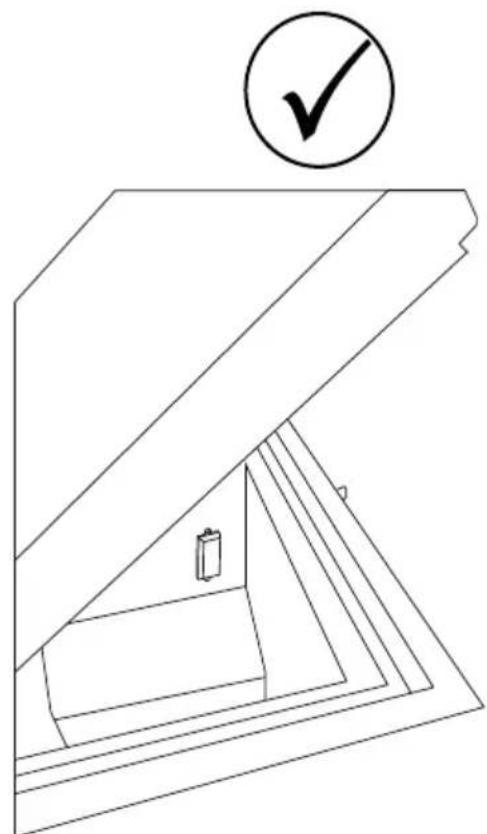

TRÈS IMPORTANT !

Assurez-vous de ne JAMAIS placer de produits contre le couvercle de son.

Par exemple, briquettes d'eau.

fig. 2

fig. 4, fig. 3

Placement de l'enregistreur de température (Fridge-Tag®)

Le Fridge-tag activé doit être immédiatement mis en place à l'endroit prédéfini. Il est recommandé et important de placer l'appareil au centre du réfrigérateur pour une observation optimale de la température.

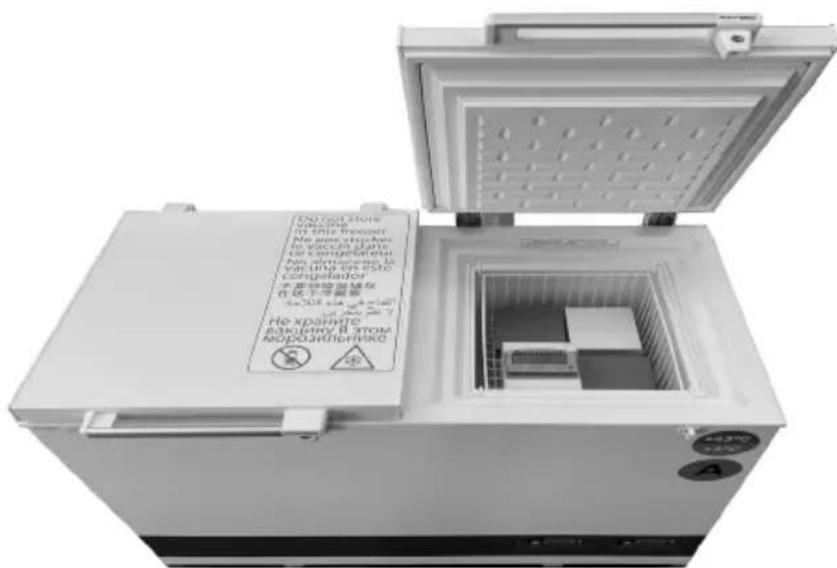

Capteur externe

Le capteur externe doit être positionné à son emplacement prédéterminé deux heures avant l'activation de l'appareil. Il est recommandé et important de placer l'appareil au centre du réfrigérateur pour une observation optimale de la température et pour éviter les mesures incorrectes lors du démarrage de l'appareil.

fig. 5

Support Fridge-tag

Déballage et mise en place

Déballage

Déballer l'appareil et s'assurer qu'il n'a subi aucun dommage. Si vous constatez un dommage quelconque, veuillez informer votre superviseur.

Emplacement

Installez l'appareil dans un endroit sec et bien ventilé. Évitez une installation près de sources de chaleur ou sous la lumière directe du soleil. Placez l'appareil sur le sol et assurez-vous qu'il soit de niveau.

Pieds

Mettez l'appareil à niveau en vissant ou en dévissant les pieds réglables.

Si l'appareil est placé sur une surface douce, par exemple parquet ou tapis, vous devez revérifier si l'appareil est toujours de niveau après un certain temps, car la surface peut s'enfoncer sous le poids de l'appareil.

fig. 6

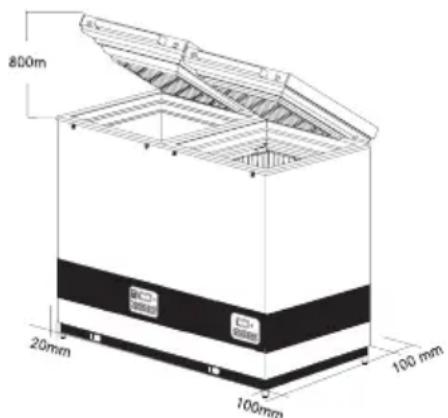

Température ambiante

L'appareil est conçu et réglé pour produire une température optimale dans le compartiment pour vaccins pour une température ambiante minimale/maximale de +5 °C à +43 °C.

REMARQUE : L'appareil ne doit pas être placé dans une température ambiante de moins de +5 °C.

REMARQUE : mise à jour des spécifications PQS de l'OMS :

Les spécifications de température du réfrigérateur de stockage des vaccins permettent de brefs écarts

de la cible générale de +2 °C à

+8 °C.

La classe climatique est indiquée sur l'étiquette de notation.

Classe climatique :

0, 1, 2, 3, 4, 6, 8 = ambiante 32 °C

Classe climatique

5 et 7 = ambiante 43 °C

REMARQUE : L'accès à la grille de ventilation doit être libre. Sur la face arrière

Important : N'utilisez pas de flamme ouverte ou de cigarettes à proximité de l'appareil.

fig. 7

Ventilation

Il est important que l'appareil soit bien ventilé et que l'air puisse circuler librement par-dessus, par-dessous et autour de l'appareil. La figure 7 illustre comment l'indispensable circulation de l'air peut être assurée. Il doit y avoir au moins 30 mm d'espace entre la base de l'appareil et le sol.

Les ouvertures de ventilation sur l'appareil ou sur la structure incorporée doivent être maintenues libres de toute obstruction.

Installation et mise en marche

Raccordez l'appareil aux panneaux solaires selon le tableau 1 qui donne les longueurs et dimensions des câbles à utiliser pour raccorder l'appareil.

Taille standard du câble et de la longueur : 6 mm² et 20 m

Les câbles blindés des panneaux solaires sont équipés de connecteurs mâles/femelles compatibles avec MC4. Les connexions doivent ensuite être montées sur les connecteurs mâles/femelles prémontés compatibles avec MC4 situés sur le dos de l'appareil - voir fig. 8.

Les connexions sont du type plug and play et ne peuvent être installées que correctement - mâle à femelle / femelle à mâle.

Tableau 1

Dimension:		Longueur max.:
Section transversale	AWG
[mm2]	[Jauge]	[m]	[pieds]
2,5	12	8	26
4	12	13	42
6	10	20	65
10	8	32	105

Nettoyez minutieusement l'appareil avant son démarrage.

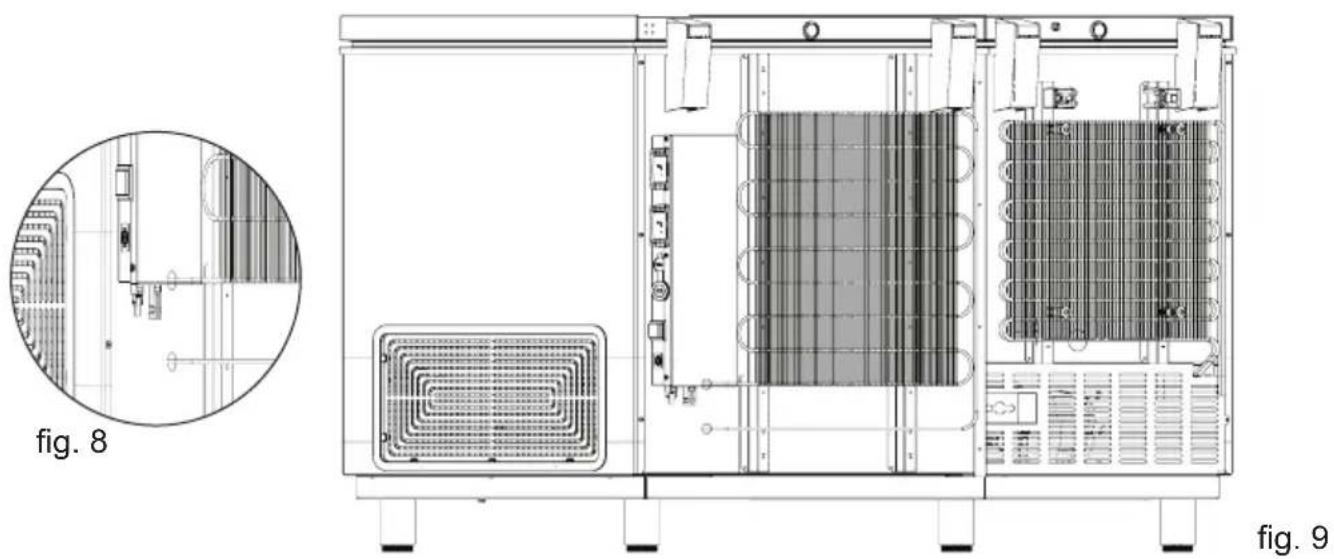

Démarrage

Avant de mettre les vaccins dans l'appareil, le ballast de poches de glace doit être gelé. Le temps requis pour le refroidissement dans une température ambiante de 43 °C sera approximativement 6 jours.

Quand la température lue sur l'affichage du thermomètre est approximativement +4 °C le matin, l'appareil est prêt à recevoir les vaccins. Vérifiez la température dans le haut du panier. Cette température doit se situer entre +2 °C et +8 °C.

Les vaccins doivent être placés et arrangés comme montré. Voir page 11.

La température du compartiment pour vaccins doit toujours être relevée sur le thermomètre et se situer entre +2 °C et +8 °C. Le dispositif de commande est réglé en usine et ne doit pas être ajusté par du personnel non autorisé.

Chargement de l'appareil

fig. 10

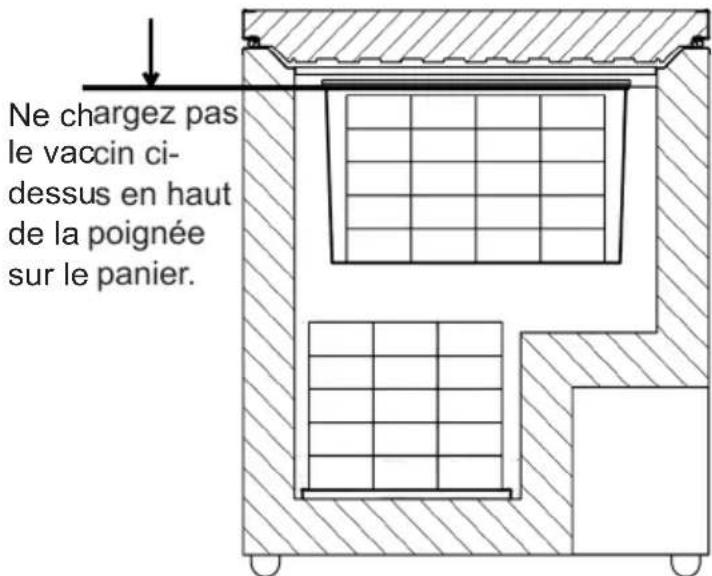

Chargement des vaccins

Une fois la température du compartiment à vaccins stabilisée, et qu'elle se trouve entre +2 et +8 °C, et que le compresseur s'arrête et redémarre, les vaccins peuvent être introduits.

La charge de vaccins dans le panier ne doit pas dépasser le bord supérieur du panier.

fig. 11

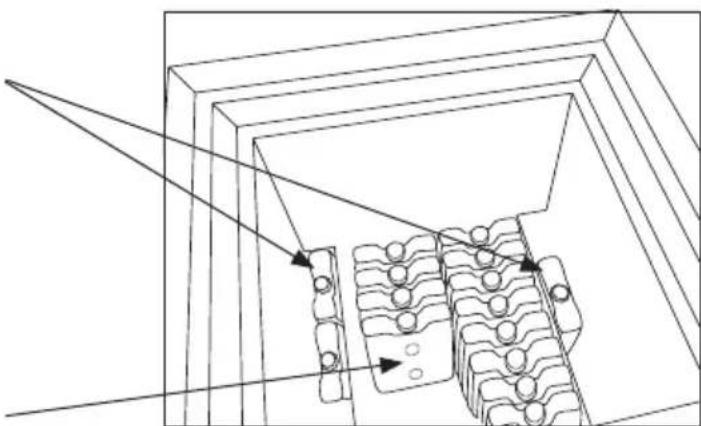

Contenants d'eau de congélation :

Placez les contenants d'eau dans les rainures - après 24 heures, les contenants sont congelés.

Les contenants d'eau congelés peuvent être stockés au milieu du congélateur.

fig. 12

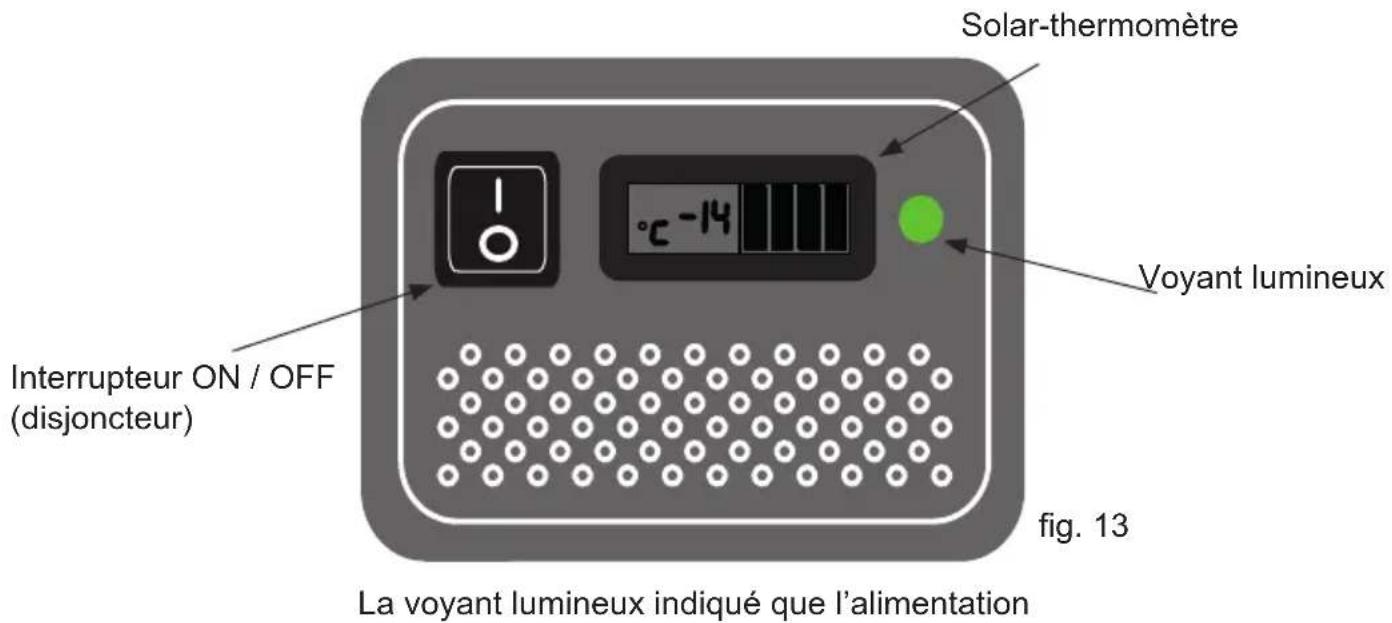

Panneau de contrôle pour congélateur

Panneaux solaires

Emplacement

Les panneaux solaires doivent toujours être placés sur un toit ou une planche stable, de façon sécuritaire et facilement accessible (non accessible au public).

Les panneaux solaires doivent toujours être montés en respectant les instructions du fournisseur et avec les vis et pièces de fixation incluses ou recommandées par le fabricant.

Ne placez pas les panneaux solaires à l'ombre d'édifices, d'arbres, etc. Les surfaces des panneaux solaires doivent être orientées directement vers le soleil.

Caractéristiques

Les caractéristiques obligatoires des panneaux solaires sont indiquées dans le tableau 2.

Tableau 2

Type: Type 2 selon E.	003 / PV01 entrainmente direct
Tension nominale :	18 V
Puisance nomi-nale :	360 W (conditions stan-dards d'essai)
Nombre de modules raccordés en paral-lèle par batterie :	2 réseaux parallelètes4 modules parallètes pr array
Garantie : Min. 2 années
Garantie de perfor-mance :	25 années (à 80 % de la valeur d'origine)
Certificates : UL, TÜV	ou conformitéavec les exigences de CEI 61215

Panneau de contrôle pour réfrigérateur

Le voyant lumineux indique que le compresseur fonctionne.

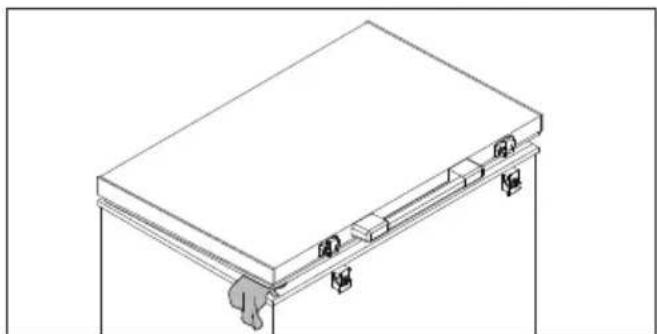

Contrôleur

L'appareil possède un contrôle qui contrôle la température dans le compartiment pour vaccins. Le contrôle est réglé en usine à une valeur par défaut, ce qui maintiendra le compartiment pour vaccins dans la marge souhaitée de 2 °C à 8 °C pour la plupart des conditions ambiantes. Si le refroidisseur n'est pas utilisé pendant une longue période de temps, il est recommandé d'utiliser

l'interrupteur MARCHE/ARRÊT pour ARRÊTER le refroidisseur. Ceci coupe l'alimentation principale.

Quand le refroidisseur est ARRÊTÉ, assurez-vous par la suite de bien nettoyer et sécher le compartiment pour vaccins afin d'éviter des problèmes d'odeur ou de moisissure. Afin de prévenir l'apparition d'odeurs, il est recommandé de garder le couvercle légèrement ouvert.

fig. 16

Entretien et nettoyage

Entretien de l'appareil VLS 076RF SDD

Entretien journalier :

La température du compartiment pour vaccins doit toujours être relevée sur le thermomètre chaque matin et chaque soir. Veuillez noter que les vaccins dans l'appareil ne doivent pas geler. La température est réglée en usine et ne doit pas être ajustée par du personnel non autorisé.

Vérifiez chaque jour que le couvercle intérieur est placé correctement et qu'il s'ajuste étroitement à l'appareil.

Entretien mensuel :

Nettoyez la grille à l'arrière du réfrigérateur une fois par mois.

Entretien annuel :

Les raccords électriques et les composants doivent être vérifiés et nettoyés une fois par an ou plus souvent si nécessaire.

Entretien des panneaux solaires Entretien hebdomadaire :

Les panneaux solaires doivent être nettoyés de la poussière une fois par semaine ou plus souvent si nécessaire. Le nettoyage doit se faire avec de l'eau.

Entretien mensuel :

Éviter l'ombrage

Il convient de surveiller régulièrement que les stores ne se présentent pas comme les nouveaux arbres imposants, car cela réduira la quantité d'énergie produite par le système.

Entretien annuel :

Les raccords électriques et les composants doivent être vérifiés et nettoyés au moins une fois par an ou plus souvent si nécessaire. À cause du risque de feu, il

est nécessaire d'enlever la poussière et la saleté.

Vérifier le matériel de montage pour s'assurer qu'il est en bon état et s'assurer que la connexion à la terre est continue.

Vérification des boîtes de jonction pour s'assurer qu'il n'y a pas d'accumulation d'eau et que l'intégrité des joints de couvercle, des raccords et des dispositifs de serrage est intacte.

Tous les boulons et les écrous doivent être resserrés 2 semaines après l'installation puis une fois par année.

Nettoyage

Débranchez l'alimentation avant le nettoyage en utilisant l'interrupteur marche/arrêt placé sur la boîte de jonction à l'arrière de l'appareil.

La meilleure façon de nettoyer l'appareil est d'utiliser de l'eau chaude avec une petite quantité de détergent non parfumé. N'utilisez jamais de produits de nettoyage décapants. Utilisez un chiffon doux. Rincez à l'eau claire et séchez minutieusement. Il est important d'éviter que l'eau s'écoule dans le panneau de contrôle.

Le joint d'étanchéité autour du couvercle doit être nettoyé régulièrement afin d'éviter la décoloration et pour prolonger la durée d'utilisation. Utilisez de l'eau propre. Après le nettoyage du joint d'étanchéité, vérifiez qu'il continue de fournir une bonne étanchéité.

Si l'appareil n'est pas utilisé pendant une période de temps, ouvrez l'interrupteur d'alimentation, débranchez l'appareil, videz l'appareil, nettoyez l'intérieur et laissez le couvercle ouvert pour permettre à l'air de circuler afin de prévenir les odeurs.

Dégivrage

compartiment de congélation. Une mince couche de givre ou de glace n'affecte pas la performance du congélateur, mais une couche épaisse peut amener le congélateur à ne pas réfrigérer les contenants d'eau de façon satisfaisante. Les petits morceaux de givre peuvent être ôtés en utilisant une raclette en plastique.

N'utilisez jamais d'appareils électriques ou d'ustensiles coupants ou pointus, car ceux-ci risquent d'endommager l'intérieur de l'appareil.

Quand la couche de givre et de glace excède 4-5 mm, le congélateur doit être complètement dégivré.

Le dégivrage doit être exécuté le matin entre 7 et 9 heures, juste avant que la radiation solaire soit à nouveau suffisante pour faire démarrer le compresseur et le système de réfrigération.

Procédez comme suit :

1. Coupez l'alimentation par le bouton MARCHE/ARRÊT (ON/OFF). Important ! Coupez UNIQUEMENT l'alimentation du compartiment de congélation.
2. Retirez tous les contenants d'eau du compartiment de congélation. Placez-les dans une boîte froide vide ou enveloppez-les pour les garder le plus froid possible.
3. Maintenez le couvercle du congélateur ouvert.
4. Ouvrez les deux bouchons de drainage. L'un est situé à l'intérieur du compartiment de congélation et l'autre est situé sur le devant gauche de l'appareil.
5. Placez un bac sous le drain d'eau de dégivrage.
6. Placez une bassine d'eau chaude (mais pas bouillante) dans le congélateur, refermez le couvercle et attendez environ 30 minutes avant d'ôter, au moyen d'une raclette en plastique, le givre qui se défait.
7. Afin d'éviter que l'eau n'abîme le sol durant le dégivrage, il est recommandé de vérifier le bac collecteur d'eau de dégivrage de temps en temps et de couvrir le sol autour du conduit d'eau de dégivrage afin de le protéger contre les morceaux de glace et les éclaboussures. Quand tout le givre et toute la glace sont fondus, nettoyez l'intérieur de l'armoire, le couvercle, le joint du couvercle et l'extérieur de l'armoire en utilisant de l'eau et un détersif doux non parfumé. Asséchez le congélateur avec un chiffon doux et assurez-vous qu'il ne reste plus d'humidité après le nettoyage.
8. Remettez en place les bouchons de drainage interne et externe et assurez-vous que le joint du couvercle n'est pas défectueux.
9. Rétablissez l'alimentation par le bouton MARCHE/ARRÊT (ON/OFF).
10. Assurez-vous que les contenants d'eau ne fuient pas avant de les retourner dans le compartiment de congélation. Placez les contenants d'eau en suivant les instructions, environ 5 minutes après le redémarrage. Fermez le couvercle.

Drainage du condensat

À cause de l'humidité de l'air associée aux surfaces froides à l'intérieur du compartiment pour vaccins, il faut s'attendre à ce que de la condensation se forme sur les côtés du revêtement intérieur. La condensation sera recueillie au bas d'où elle doit être régulièrement drainée. Si le bas du compartiment pour vaccins est couvert d'eau de condensation, il faut amorcer le drainage/séchage.

La condensation augmente si :

• L'appareil est trop fréquemment ouvert.
• Le couvercle ne ferme pas correctement.
• Le joint du couvercle est défectueux.
• Le niveau d'humidité est élevé.

Le dégivrage doit être exécuté le matin entre 7 et 9 heures, juste avant que le rayonnement solaire soit à nouveau suffisant pour faire démarrer le compresseur et le système de réfrigération.

Procédez comme suit : IMPORTANT !

Avant le drainage de la condensation, les vaccins doivent être déplacés vers un autre ILR en fonction ou une boîte froide avec les contenants de glace conditionnés.

1. Coupez l'alimentation par le bouton MARCHE/ARRÊT (ON/OFF). Important ! Coupez UNIQUEMENT l'alimentation du compartiment de vaccins.
2. Ouvrez les deux bouchons de drainage. L'un est situé à l'intérieur du compartiment de congélation et l'autre est situé sur le devant droit de l'appareil.
3. Placez un bac sous le drain d'eau de condensation.
4. Quand toute la condensation et les gouttes d'eau sur le recouvrement ont été soigneusement retirées, nettoyez l'intérieur de l'armoire, le couvercle, le joint du couvercle et l'extérieur de l'armoire en utilisant un détersif doux non parfumé. Séchez le compartiment pour vaccins avec un chiffon doux et assurez-vous qu'il ne reste plus d'humidité après le nettoyage.
5. Remettez en place les bouchons de drainage interne et externe et assurez-vous que le joint du couvercle n'est pas défectueux.
6. Rétablissez l'alimentation par le bouton MARCHE/ARRÊT (ON/OFF).
7. Quand l'appareil a atteint les températures sécuritaires requises (2°C - 8°C) pour entreposer les vaccins, placez ces derniers en rangées nettes avec des espaces.

fig. 18

Identification des pannes

Tableau 3

En cas d’anomalie Causes	les possibles Marché à suivre
Le compresseur ne fonctionne pas et les poches de glace ne sont pas froides	Patienter. Le compresseur va certaini-nement seMETTE en marche dans quelques minutes.	Si ce n'est pas le cas,procéder aux vérifications suivantes:- Vérifiéz que l'alimentation est branchée et que le cable du panneau solaire à l'appareil n'est pas endom-magé.- Vérifier l'état du fusible et le rempla-cer si nécessaire.- Si tous les éléments ci-dessus sont en ordre,appeler un responsable technique.
Le compresseur tourne,et la température est trop haute.	La grille de ventilation est bloquée.Le couvercle n'est pas fermé correc-tement.Le ventilateur dans le compartment du compresseur est bloqué ou défec-tueux.L'appareil est placé dans une tempéra-ture ambiente trop elevée.	Assurer la libre circulation de l'air.S'assurer que le couvercle soit bien fermé.Vérifiéz que le ventilateur fonctionne, sinon,le remplaçer.Voir la section:ServiceProtégér l'appareil contre la lumière directe du soleil et assurer une meil-leure ventilation de la pierce.
La température dans le VLS 076 SDD est trop BASSE	Pour point bas sur le contrôleur numé-rique de série	Contactez superviseur technique pour l'ajustment.
La température n'est pas affichée	Il n'y a pas assez de luzière pour le capteur solaire pour fonctionner	Allumer la luzière
Aucune luzière dans la diode verte,pendant la journée	Commutateur est désactivéLe fusible a fondu.La diode est défectueuse.	Activez l'interrupteurRemplacez le fusibleRemplacez la diode.

Garantie, pièces de rechange et service après-vente

Les pannes ou les dommages dus directement ou indirectement à une utilisation incorrecte ou fautive, un entretien insuffisant, un encastrement, une mise en place ou un raccordement incorrect, un incendie, un accident, un impact de foudre, des variations de tension et tout autre dysfonctionnement électrique (par exemple à des fusibles ou disjoncteurs défectueux, ou à des défauts du réseau d'alimentation électrique) ne sont pas couverts par la garantie. Dans le cas de réparations effectuées par des personnes autres que les réparateurs agréés par le fournisseur, et en termes généraux, l'ensemble des pannes et dommages dont le fournisseur peut prouver qu'ils sont dus à d'autres causes que des erreurs ou défauts de fabrication et de matériel, et qui, par conséquent, ne sont pas couverts par la garantie.

Veuillez noter que lorsqu'une intervention dans la construction ou une modification des composants de l'appareil a été faite, la garantie et la responsabilité du fournisseur cessent, et l'appareil ne peut pas être utilisé légitimement. L'autorisation figurant sur la plaque signalétique ne sera plus valable.

Les dommages dus au transport et constatés chez le client sont à régler entre le client et le revendeur, ce qui signifie que ce dernier doit s'assurer de la satisfaction du client.

Avant de faire appel au service après-vente, toujours contrôler les points énumérés dans la liste de recherche des pannes (voir ce point). Dans le cas où la cause de l'intervention demandée relève de la responsabilité de la personne ayant fait appel au service après-vente, par exemple si la panne de l'appareil est due à un fusible

grillé ou à une mauvaise utilisation, c'est cette personne qui devra régler les frais entraînés par cette intervention.

Pièces de rechange

Lors de la commande de pièces de rechange, indiquer le type, numéro de produit et de production de l'appareil. Ces renseignements se trouvent sur la plaque signalétique au dos de l'appareil. La plaque signalétique renferme plusieurs informations techniques, dont les numéros de type et de série.

fig. 19

TOUJOURS faire appel à des services agréés en cas de réparation ou de remplacement !

Mise au rebut

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2012/19/EU et 2006/66/EC.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Note relative au pictogramme à apposer sur les piles :

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la directive relative au produit chimique concerné.
