VLS 064A RF AC - Réfrigérateur VESTFROST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur pour vaccins avec compartiment congélateur
Marque	Vestfrost
Modèle	VLS 064A RF AC
Catégorie	Réfrigérateur
Température du compartiment vaccins	+2 °C à +8 °C
Capacité de congélation des packs d'eau	3 x 0,6 litre / 24 heures
Capacité de stockage des packs d'eau	6 x 0,6 litre
Alimentation électrique	220-240 V, 50/60 Hz
Protection électrique	Disjoncteur 10-13 A, mise à la terre obligatoire
Régulateur de tension	Intégré, plage d'entrée 110-285 V, sortie stabilisée 230 V ±2 %
Thermostat	Électronique, réglé en usine
Thermomètre	Solaire, avec affichage
Réfrigérant	Inflammable (hydrocarbure), quantité indiquée sur la plaque signalétique
Dimensions (approx.)	60 x 60 x 80 cm (estimation)
Poids (approx.)	45 kg (estimation)
Entretien quotidien	Contrôle de température matin et soir, évacuation de l'eau
Entretien hebdomadaire	Nettoyage des gouttelettes, dégivrage manuel si nécessaire
Entretien mensuel	Nettoyage de la grille de ventilation
Entretien annuel	Vérification des raccords électriques et composants
Garantie	Ne couvre pas les dommages dus à une utilisation incorrecte ou à des défauts d'installation
Pièces de rechange	Disponibles auprès du service agréé, indiquer type et numéro de série
Service après-vente	Intervention uniquement par un personnel qualifié (réfrigérant inflammable)
Mise au rebut	Ne pas jeter avec les ordures ménagères, suivre les directives locales
Normes	Conforme aux directives 2014/35/UE et 2014/30/UE, protocole OMS PQS

FOIRE AUX QUESTIONS - VLS 064A RF AC VESTFROST

Quelle est la plage de température du compartiment à vaccins ?

La température doit être comprise entre +2 °C et +8 °C.

Comment geler les packs d'eau ?

Placez 3 packs d'eau dans la fente près de l'unité, fermez le couvercle. Après 24h, déplacez les packs gelés dans la fente de stockage. L'appareil peut geler 3 x 0,6 litre par 24h.

Que faire si le compresseur ne fonctionne pas ?

Vérifiez l'alimentation électrique, le câble et le disjoncteur. Attendez quelques minutes, le compresseur peut démarrer après une temporisation. Si rien, contactez un responsable technique.

Comment nettoyer l'appareil ?

Débranchez l'alimentation, utilisez de l'eau chaude avec un détergent non parfumé, rincez et séchez. N'utilisez pas de produits abrasifs. Nettoyez régulièrement le joint d'étanchéité à l'eau claire.

Pourquoi la température est-elle trop élevée ?

Causes possibles : grille de ventilation obstruée, couvercle mal fermé, ventilateur bloqué, température ambiante trop élevée. Vérifiez et corrigez chaque point.

Puis-je utiliser l'appareil sans régulateur de tension ?

L'appareil est équipé d'un régulateur de tension interne. Il protège contre les variations de tension (110-285V). Branchez toujours sur une prise mise à la terre protégée par un disjoncteur 10-13A.

Combien de temps faut-il pour que le réfrigérateur atteigne la bonne température ?

Laissez fonctionner l'appareil pendant au moins 48 heures avant de charger les vaccins pour stabiliser la température.

Où placer l'enregistreur de température Fridge-Tag® ?

Placez le Fridge-Tag activé au centre du réfrigérateur, à l'emplacement prédéfini, pour une observation optimale de la température.

Que faire en cas de panne de courant ?

L'appareil dispose d'une temporisation de redémarrage de 3 à 4 minutes après le retour du courant pour protéger le compresseur. Ne débranchez pas volontairement.

Comment éliminer l'appareil en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Conformez-vous aux réglementations locales pour les déchets électroniques. Le gaz isolant est inflammable.

MODE D'EMPLOI VLS 064A RF AC VESTFROST

Consignes d'utilisation

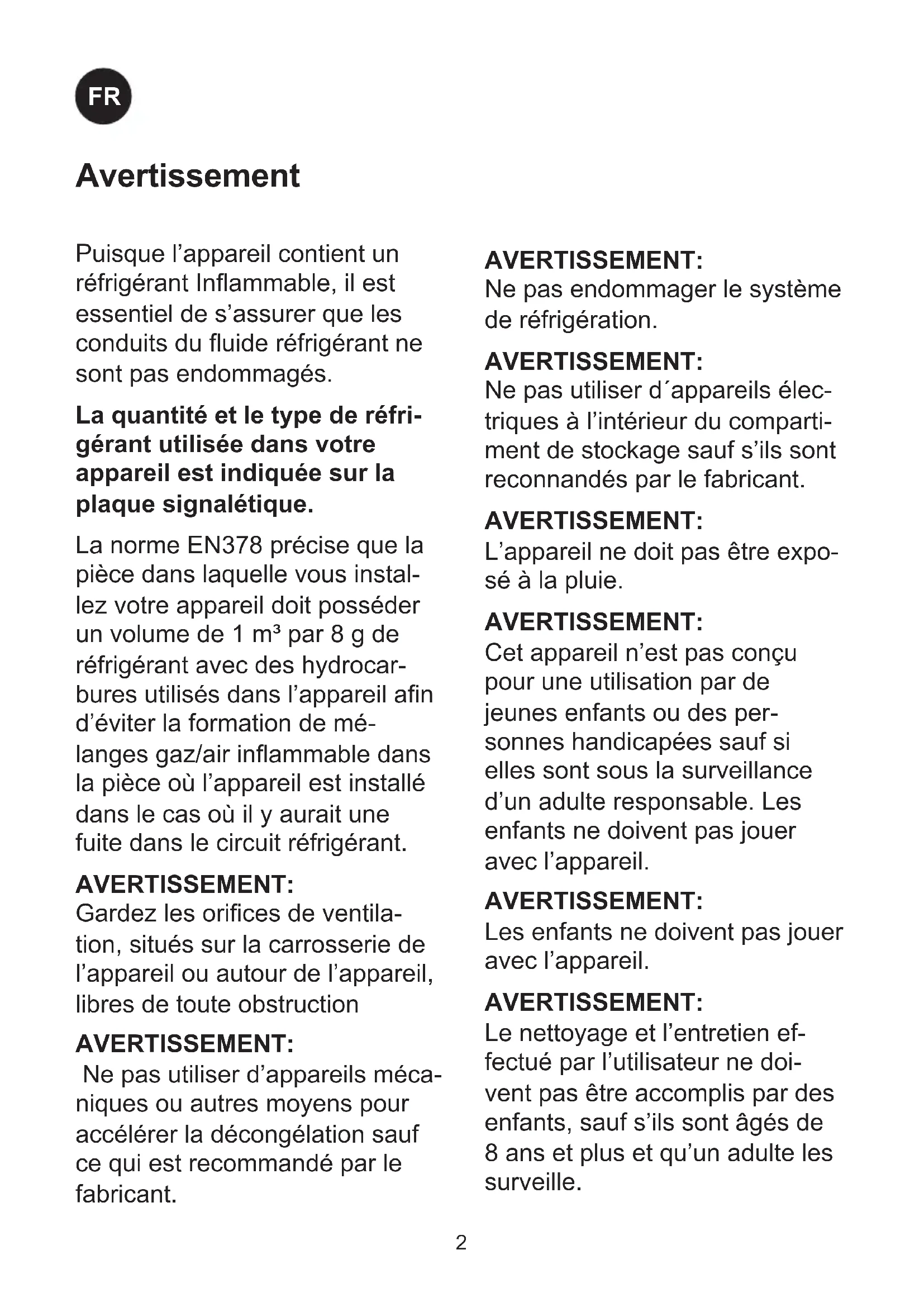

Puisque l'appareil contient un réfrigérant inflammable, il est essentiel de s'assurer que les conduits du fluide réfrigérant ne sont pas endommagés.

La quantité et le type de réfrigérant utilisée dans votre appareil est indiquée sur la plaque signalétique.

La norme EN378 précise que la pièce dans laquelle vous installez votre appareil doit posséder un volume de 1 m³ par 8 g de réfrigérant avec des hydrocarbures utilisés dans l'appareil afin d'éviter la formation de mélanges gaz/air inflammable dans la pièce où l'appareil est installé dans le cas où il y aurait une fuite dans le circuit réfrigérant.

AVERTISSEMENT :

Gardez les orifices de ventilation, situés sur la carrosserie de l'appareil ou autour de l'appareil, libres de toute obstruction.

AVERTISSEMENT :

Ne pas utiliser d'appareils mécaniques ou autres moyens pour accélérer la décongélation sauf ce qui est recommandé par le fabricant.

AVERTISSEMENT :

Ne pas endommager le système de réfrigération.

AVERTISSEMENT :

Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage sauf s'ils sont recommandés par le fabricant.

AVERTISSEMENT :

L'appareil ne doit pas être exposé à la pluie.

AVERTISSEMENT :

Cet appareil n'est pas conçu pour être utilisé par de jeunes enfants ou des personnes handicapées, sauf s'ils sont sous la surveillance d'un adulte responsable. Les enfants ne doivent pas jouer avec l'appareil.

AVERTISSEMENT :

Les enfants ne doivent pas jouer avec l'appareil.

AVERTISSEMENT :

Le nettoyage et l'entretien effectués par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille.

AVERTISSEMENT :

Danger – risque d'incendie ou d'explosion si un réfrigérant inflammable est utilisé. L'appareil doit être réparé uniquement par un personnel qualifié.

Ne pas entreposer d'explosifs, tels que des aérosols avec propulseurs inflammables, dans l'appareil.

AVERTISSEMENT :

Lors de la mise en place de l'appareil, assurez-vous que son cordon d'alimentation n'est pas coincé ni endommagé.

AVERTISSEMENT :

Ne placez pas plusieurs prises de courant portables ou des sources d'alimentation portables à l'arrière de l'appareil.

AVERTISSEMENT :

L'isolation de l'appareil contient un gaz propulseur inflammable. Pour plus d'informations sur la mise au rebut sûre, veuillez contacter votre service municipal d'enlèvement des déchets. Voir le chapitre « Mise au rebut ».

Sommaire

Avertissement....3

Information générale ....4

Caractéristiques techniques ....4

Déballage 4

Faire connaissance avec son VLS 064A RF AC....5

Caractéristiques techniques ....6

Stabilisateurs de tension ......6

TRÈS IMPORTANT! 8

Placement de l'enregistreur de température (Fridge-Tag®)....9

Installation 10

Mise en service et fonctions ......11

Chargement de l'appareil ....12

Le gel des packs d'eau....12

Entretien et nettoyage ....13

Identification des pannes......14

Garantie, pièces de rechange et service après-vente....15

Mise au rebut....16

Information générale

Le VLS 064A RF AC est un réfrigérateur à vaccins à glace bordée (entre +2 et +8 °C) équipé d'un panier. Il dispose d'un compartiment pour le stockage des vaccins et d'un compartiment pour la congélation et le stockage des packs d'eau.

Caractéristiques techniques

Voir la plaque signalétique placée à l'arrière de l'appareil.

Déballage

1. Déballer l'appareil et s'assurer qu'il n'a subi aucun dommage. Si un dommage est observé, contacter votre responsable technique.
2. Vérifier sur la plaque signalétique quelle tension et quelle fréquence conviennent.
3. Ouvrir et sortir tout le matériel emballé à l'intérieur.

Attention : Pour votre propre sécurité, personne ne doit tenter de soulever l'appareil sans aide.

Branchez le cordon d'alimentation ici :

Code PQS	Modèle Spécifications de performance PQSRéférence de spécification :	Registre d'essai de type indépendant PQSRegistre de vérification du produit :
E003/070 VLS	064 RF AC E003/RF03.4 E003/RF03-VP.3

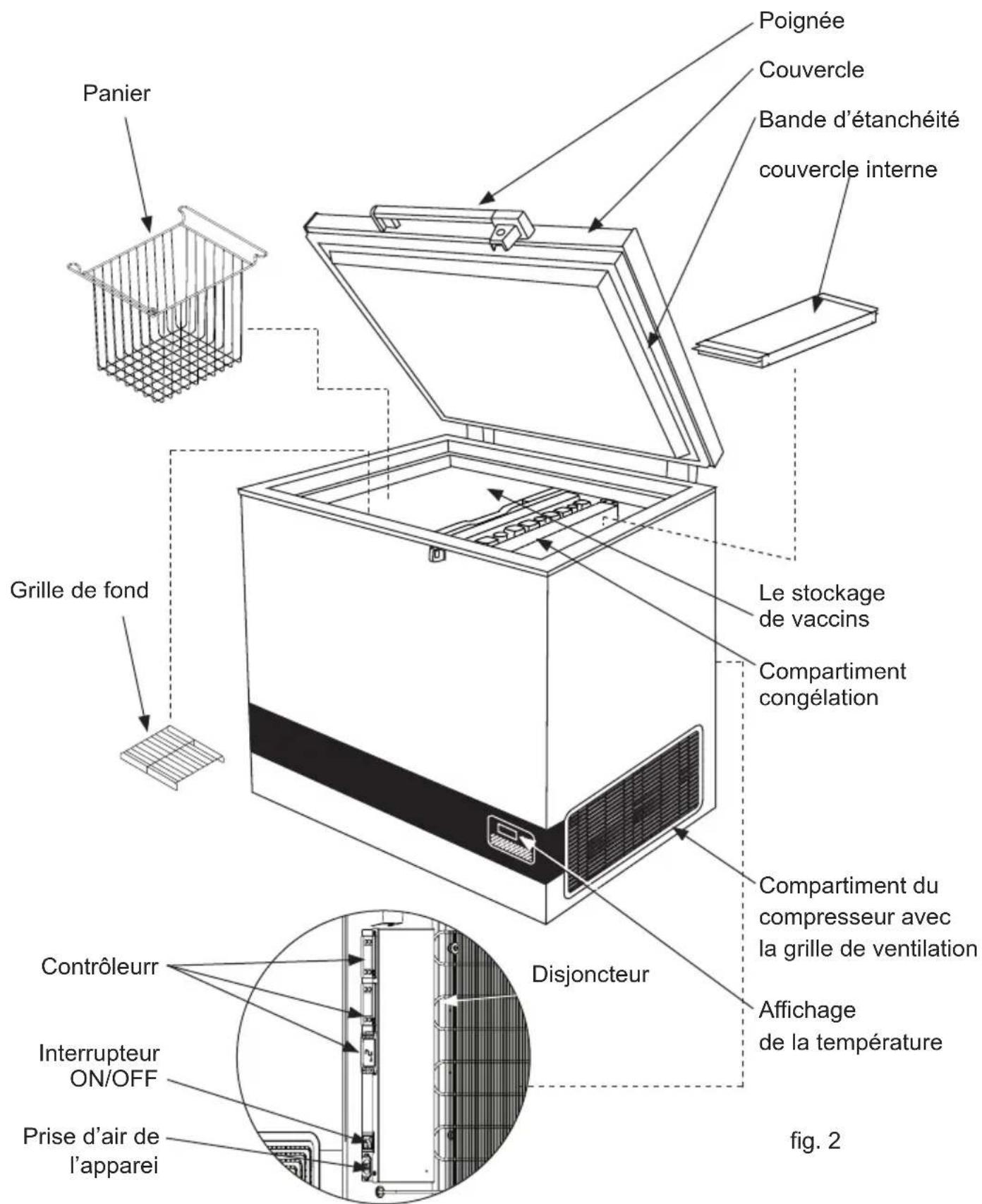

Faire connaissance avec son VLS 064A RF AC

Caractéristiques techniques

Cet appareil est conforme aux directives européennes applicables, notamment la directive basse tension 2014/35/UE, ainsi que la directive compatibilité électromagnétique 2014/30/UE.

La prise murale doit rester accessible.

Veuillez raccorder l'appareil à une tension de secteur de 220-240V 50/60Hz uniquement à l'aide d'une prise murale reliée à la terre dans les règles de l'art.

La prise doit être protégée par un disjoncteur 10-13 A.

Si l'appareil est destiné à être utilisé hors de l'Union européenne, consultez la plaque signalétique afin de vérifier si la tension et l'intensité indiquées sont compatibles avec les valeurs du secteur.

Les informations relatives à la tension, à l'intensité ou à la puissance sont disponibles sur la plaque signalétique.

Assurez-vous que la fiche mâle du câble d'alimentation est compatible avec la prise murale. Dans le cas contraire, veuillez faire appel à un électricien qualifié pour effectuer la conversion. Cet appareil doit impérativement être relié à la terre.

Évitez de brancher plusieurs appareils en plus du réfrigérateur sur une même multi-prise.

Il est recommandé de toujours brancher le réfrigérateur sur une prise murale dédiée dont la tension correspond à la tension indiquée sur la plaque signalétique de l'appareil. Assurez-vous de la compatibilité de la fiche mâle et de la prise femelle, ainsi que de la mise à la terre de l'appareil.

Stabilisateurs de tension

Afin de protéger les composants électriques, l'appareil est équipé d'un régulateur de tension interne supportant une plage étendue de tensions d'entrée à même de protéger le matériel contre les variations de tension secteur et les surcharges, conformément au protocole WHO/PQS E007/VS01-VP.5.

Le régulateur interne surveille la tension secteur en permanence. En cas de hausse ou de chute de la tension, le régulateur stabilise la tension de sortie afin qu'elle reste en permanence dans la plage de service de l'appareil, à 230V +/- 2 %. Si la tension d'entrée tombe sous les 110V ou dépasse les 285V, le régulateur déconnecte la sortie pour protéger la charge. Quand la tension secteur revient dans les limites acceptables, le régulateur reconnecte la sortie avec une temporisation de démarrage.

Temporisation pour rétablir l'alimentation :

En cas de coupure due à une sous ou surtension suivie d'un retour de la tension dans la plage de fonctionnement, la tension de sortie est automatiquement rétablie avec la temporisation définie en usine (fixée aléatoirement entre 3 min et 3 min 30) une fois que la tension secteur est à nouveau stable et dans la plage recommandée.

Méthode standard de branchement de votre appareil :

1. Branchez le câble de l'appareil sur la boîte de dérivation
2. Assurez-vous que l'interrupteur de l'appareil est en position OFF.
3. Branchez l'appareil sur la prise secteur.
4. Mettez la prise secteur sous tension.
5. Mettez l'interrupteur de l'appareil en position ON.
6. Le régulateur dispose d'un commutateur de tension intégré. Cela permet de ne pas raccorder la charge immédiatement. La temporisation permet de s'assurer que la tension secteur soit correcte avant de raccorder la charge, et protège l'appareil contre les coupures/mises sous tension trop rapides.
7. Une fois la période d'attente passée (3-4 min), le régulateur met l'appareil sous tension, et le groupe de réfrigération se met en route.

AVERTISSEMENT!

TRÈS IMPORTANT!

- Assurez-vous de ne JAMAIS placer de produits contre le couvercle de sound.

Par exemple, des briquettes d'eau.

Placement de l'enregistreur de température (Fridge-Tag®)

Le Fridge-tag activé doit être immédiatement mis en place à l'endroit prédéfini. Il est recommandé et important de placer l'appareil au centre du réfrigérateur pour une observation optimale de la température.

Capteur externe

Le capteur externe doit être positionné à son emplacement prédéterminé deux heures avant l'activation de l'appareil. Il est recommandé et important de placer l'appareil au centre du réfrigérateur pour une observation optimale de la température et pour éviter les mesures incorrectes lors du démarrage de l'appareil.

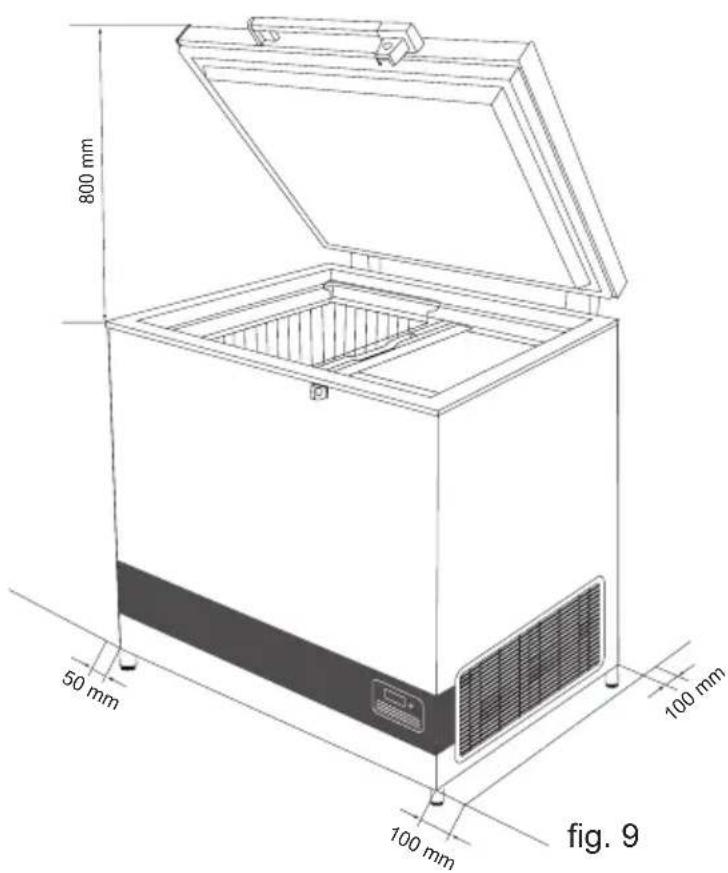

L'appareil doit être placé dans une pièce bien ventilée, à l'abri du soleil et loin des autres sources de chaleur.

Lors de la mise en place de l'appareil, s'assurer que le sol est bien plan. Pour plus d'informations, voir la figure 9.

Il doit y avoir au moins 30 mm d'espace entre la base de l'appareil et le sol.

Les ouvertures de ventilation sur l'appareil ou sur la structure incorporée doivent être maintenues libres de toute obstruction.

REMARQUE : L'accès à la grille de ventilation doit être libre. (fig. 10).

Mettez l'appareil à niveau en vissant ou en dévissant les pieds réglables. Voir fig. 9.

Si l'appareil est placé sur une surface douce, par exemple des parquets ou des tapis, vous devez revérifier si l'appareil est toujours à niveau après un certain temps, car la surface peut s'enfoncer sous le poids de l'appareil.

Mise en service et fonctions

fig. 12

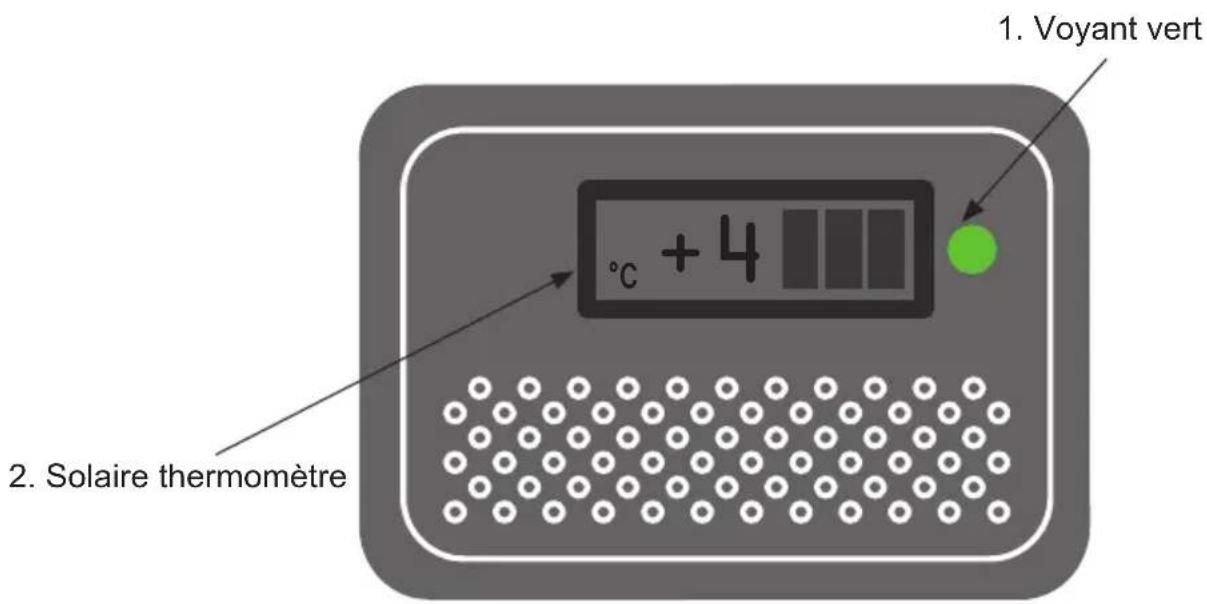

Thermostat électronique

L'appareil est muni d'un thermostat électronique pour le contrôle de la température dans le compartiment à vaccins. Le thermostat est réglé au départ d'usine.

1. La diode verte est allumée lorsque l'appareil est connecté à l'alimentation électrique, et que le système de réfrigération fonctionne.
2. Thermomètre solaire.

Procédure de mise en route

Connecter le fil de sortie à la prise de courant. La diode verte doit s'allumer pour indiquer que l'appareil est en fonction. Le thermostat électronique procède à son propre test, 20 secondes avant la mise en route du compresseur.

Contrôle de la température

Il est recommandé de vérifier la température intérieure deux fois par jour à l'aide d'un thermomètre précis. Selon les standards et les spécifications de l'OMS, la température intérieure doit être contrôlée régulièrement.

Refroidissement de l'appareil

Avant que les vaccins soient chargés dans l'appareil, la contre-paroi réfrigérante doit être gelée. Pour s'assurer que la contre-paroi réfrigérante est bien gelée, procéder comme suit :

1. Placer un thermomètre dans le panier supérieur.
2. Laisser le réfrigérateur fonctionner pendant 48 heures au moins avant de charger les vaccins.
3. Contrôler la température dans le compartiment de vaccins (celle-ci doit se situer entre +2 et +8 °C).

La température dans le compartiment à vaccins doit être constamment contrôlée sur le thermomètre et doit se situer dans une fourchette de +2 à +8 °C. La précision du thermostat permet un contrôle constant de la température pendant le refroidissement.

Chargement de l'appareil

Chargement des vaccins

Une fois la température du compartiment à vaccins stabilisée, et qu'elle se trouve entre +2 et +8 °C, et que le compresseur s'arrête et redémarre, les vaccins peuvent être introduits. Les vaccins doivent être disposés dans les paniers.

Pour assurer la circulation de l'air et éviter des températures trop basses dans le vaccin, un contact direct avec les parois intérieures doit être évité.

La charge de vaccins dans les paniers ne doit pas dépasser le bord supérieur des paniers.

Le gel des packs d'eau

Le VLS 064A RF AC a une capacité de gel de packs d'eau de 3 x 0,6 litre / 24 h. La capacité de stockage est de 6 x 0,6 packs d'eau d'un litre.

• Placez les packs d'eau 3 dans la fente du côté le plus proche de l'unité.
• Placez le couvercle sur le dessus du compartiment de congélation.
• Les packs d'eau seront gelés après 24 h.
• Déplacez les packs d'eau gelés vers la fente de stockage 2.

L'appareil est prêt à geler le prochain lot de packs d'eau.

Entretien et nettoyage

Entretien journalier :

La température du compartiment pour vaccins doit toujours être relevée sur le thermomètre chaque matin et chaque soir. Veuillez noter que les vaccins dans l'appareil ne doivent pas geler.

Entretien hebdomadaire :

À l'usage normal, l'eau peut s'accumuler au fond de l'appareil : l'enlever avec un chiffon ou par le trou d'écoulement.

Essuyer les gouttelettes d'eau sur la paroi intérieure en même temps.

Dans certaines conditions ambiantes, du givre peut se former sur la paroi intérieure du compartiment congélateur. Enlever le givre sans utiliser d'outils à arêtes vives.

Vérifier si le joint d'étanchéité du couvercle adhère bien sur le cadre supérieur lorsque le couvercle est fermé. Un couvercle à fermeture étanche réduit considérablement l'accumulation d'eau et la formation de givre.

Entretien mensuel :

Nettoyez la grille du côté droit du réfrigérateur une fois par mois.

Entretien annuel :

Les raccords électriques et les composants doivent être vérifiés et nettoyés une fois par an, ou plus souvent si nécessaire.

Nettoyage

Débranchez l'alimentation avant le nettoyage.

La meilleure façon de nettoyer l'appareil est d'utiliser de l'eau chaude avec une petite quantité de détergent non parfumé. N'utilisez jamais de produits de nettoyage décapants. Utilisez un chiffon doux. Rincez à l'eau claire et séchez minutieusement. Il est important d'éviter que l'eau s'écoule dans le panneau de contrôle.

Le joint d'étanchéité autour du couvercle doit être nettoyé régulièrement afin d'éviter la décoloration et de prolonger sa durée de vie. Utilisez de l'eau propre. Après le nettoyage du joint, vérifiez qu'il continue de fournir une bonne étanchéité.

Si l'appareil n'est pas utilisé pendant une période prolongée, coupez l'interrupteur d'alimentation, débranchez l'appareil, videz-le, nettoyez l'intérieur et laissez le couvercle ouvert pour permettre à l'air de circuler afin de prévenir les odeurs.

Identification des pannes

En cas d'anomalie Causes possibles Marche à suivre
Le compresseur ne fonctionne pas et les poches de glace ne sont pas froides	Patienter. Le compresseur va certainement se mettre en mar-che dans quelques minutes.	Si ce n'est pas le cas, procéder aux vérifications suivantes:- Vérifiez que l'alimentation est branchée et que le câble du pan-neau solaire à l'appareil n'est pas endommagé.- Vérifier disjoncteur- Si tous les éléments ci-dessus sont en ordre, appeler un respon-sable technique.
Le compresseur tourne, et la tem-pérature est trop haute.	La grille de ventilation est blo-quée.Le couvercle n'est pas fermé cor-rectement.Le ventilateur dans l'appareil est bloqué ou défectueux.Le ventilateur dans le comparti-ment du compresseur est bloqué ou défectueux.L'appareil est placé dans une température ambiante trop élevée.	Assurer la libre circulation de l'air.S'assurer que le couvercle soit bien fermé.Vérifiez que le ventilateur fon-ctionne, sinon, le remplacer. Voir la section : ServiceVérifiez que le ventilateur fon-ctionne, sinon, le remplacer. Voir la section : ServiceProtéger l'appareil contre la lu-mière directe du soleil et assurer une meilleure ventilation de la pièce.
La température n'est pas affichée	Le thermomètre solaire ne fon-ctionne pas.Il n'y a pas assez de lumière pour le capteur solaire.	Remplacez le thermomètre solaire.Allumez la lumière.

Garantie, pièces de rechange et service après-vente

Les pannes ou les dommages dus directement ou indirectement à une utilisation incorrecte ou fautive, à un entretien insuffisant, à un encastrement, à une mise en place ou à un raccordement incorrect, à un incendie, à un accident, à un impact de foudre, à des variations de tension ou à tout autre dysfonctionnement électrique dû par exemple à des fusibles ou disjoncteurs défectueux, ou à des défauts du réseau d'alimentation électrique, ne sont pas couverts par la garantie. De même, les réparations effectuées par des personnes autres que les réparateurs agréés par le fournisseur, et en termes généraux, l'ensemble des pannes et dommages dont le fournisseur peut prouver qu'ils sont dus à d'autres causes que des erreurs ou défauts de fabrication et de matériaux, ne sont pas couverts par la garantie.

Veuillez noter que lorsqu'une intervention dans la construction ou une modification des composants de l'appareil a été effectuée, la garantie et la responsabilité du fournisseur cessent, et l'appareil ne peut plus être utilisé légitimement.

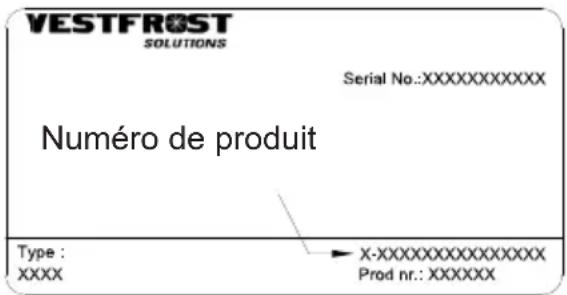

Pièces de rechange

Lors de la commande de pièces de rechange, indiquez le type, le numéro de produit et le numéro de production de l'appareil. Ces renseignements se trouvent sur la plaque signalétique au dos de l'appareil. La plaque signalétique renferme plusieurs informations techniques, dont les numéros de type et de série.

fig. 16

TOUJOURS faire appel à des services agréés en cas de réparation ou de remplacement !

Mise au rebut

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2012/19/EU et 2006/66/EC.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Note relative au pictogramme à apposer sur les piles :

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.
