РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VLS 064A RF AC VESTFROST

RUS Инструкция по эксплуатации

CHI 使用说明

مادختسالا تاميلعت

ARA

WARNING

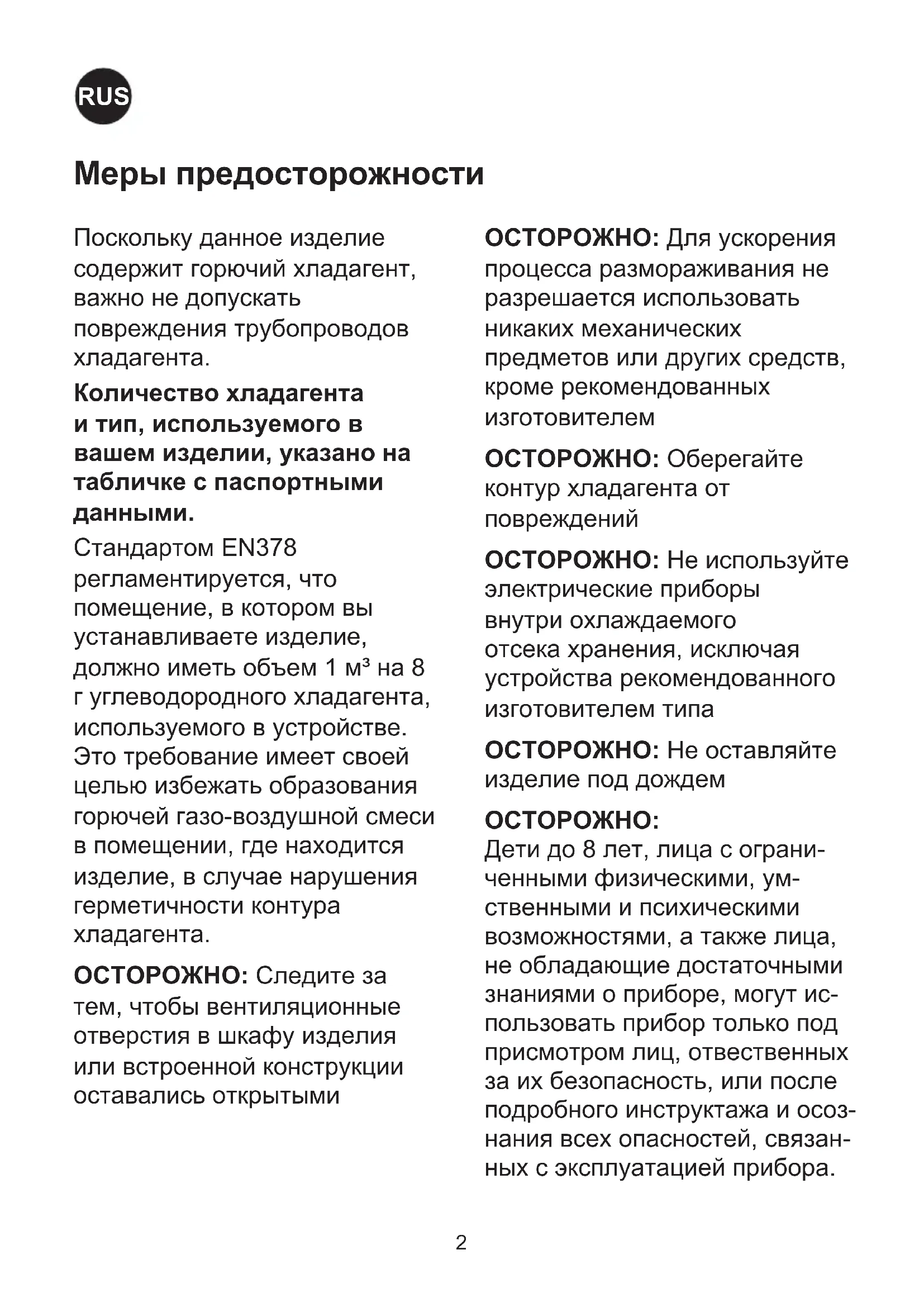

Меры предосторожности

Поскольку данное изделие содержит горючий хладагент, важно не допускать повреждения трубопроводов хладагента.

Количество хладагента и тип, используемого в вашем изделии, указано на табличке с паспортными данными.

Стандартом EN378 регламентируется, что помещение, в котором вы устанавливаете изделие, должно иметь объем 1 м³ на 8 г углеводородного хладагента, используемого в устройстве. Это требование имеет своей целью избежать образования горючей газо-воздушной смеси в помещении, где находится изделие, в случае нарушения герметичности контура хладагента.

ОСТОРОЖНО: Следите за тем, чтобы вентиляционные отверстия в шкафу изделия или встроенной конструкции оставались открытыми

ОСТОРОЖНО: Для ускорения процесса размораживания не разрешается использовать никаких механических предметов или других средств, кроме рекомендованных изготовителем

ОСТОРОЖНО: Оберегайте контур хладагента от повреждений

ОСТОРОЖНО: Не используйте электрические приборы внутри охлаждаемого отсека хранения, исключая устройства рекомендованного изготовителем типа

ОСТОРОЖНО: Не оставляйте изделие под дождем

ОСТОРОЖНО:

Дети до 8 лет, лица с ограниченными физическими, умственными и психическими возможностями, а также лица, не обладающие достаточными знаниями о приборе, могут использовать прибор только под присмотром лиц, отвестенных за их безопасность, или после подробного инструктажа и осознания всех опасностей, связанных с эксплуатацией прибора.

ОСТОРОЖНО:

Детям не разрешается играть с прибором.

ОСТОРОЖНО:

Очистка и обслуживание при- бора не должны производиться детьми, это допустимо, только если они старше 8 лет и их кон- тролируют взрослые.

ОСТОРОЖНО:

Оберегайте контур хладагента от повреждений.

ОСТОРОЖНО: Оберегайте

контур хладагента от повреждений.

ОСТОРОЖНО: Не храните

взрывоопасные вещества, такие как аэрозольные баллоны с горючей топлива в этом приборе.

ОСТОРОЖНО: Есть опасность

опасность пожара или взрыва легковоспламеняющихся хладагента используется. Должен только быть отремонтированы специально обученным персоналом.

ОСТОРОЖНО:

При установке аппарата убедитесь, что шнур питания не защемлен или не поврежден.

ОСТОРОЖНО:

Не размещайте блок переносных розеток или переносные источники питания на задней панели устройства.

ОСТОРОЖНО:

В приборе используется воспламеняющийся изолирующий газ. За информацией о безопасной утилизации обращайтесь в местную службу утилизации. См. Раздел «Утилизация».

Содержание

Меры предосторожности.....2

Технические данные ....4

Параметры питающей сети......4

Распаковка ....4

Ознакомьтесь со своим VLS 064A RF AC....5

Электрическое подключение....6

Стабилизаторы напряжения ....6

ВАЖНО!......8

Размещение Fridge-tag .....9

Установка....10

Настройка и режимы работы .....11

Загрузка устройства ....12

Замораживание воды пакеты.....12

Техническое обслуживание и мойка .....13

Поиск и устранение неисправностей ....14

Гарантия, запасные части и сервис .....15

Утилизация....16

Технические данные

См. табличку с техническими данными на задней стороне устройства.

Параметры питающей сети

VLS 064A RF AC снабжен специальным компрессором, способным работать при напряжении на 22% ниже номинального. См. табличку с техническими данными. При более сильных колебаниях напряжения рекомендуется пользоваться автоматическим стабилизатором напряжения.

Распаковка

1. Распакуйте устройство и проверьте его на наличие повреждений. При обнаружении каких-либо повреждений, сообщите об этом руководству.
2. Сравните данные таблички с напряжением и частотой вашей сети. (рис. 16 стр. 14)
3. Извлеките из устройства внутренний упаковочный материал.

Внимание: Для вашей собственной безопасности, ни один человек не должен пытаться поднять этот прибор без помощи.

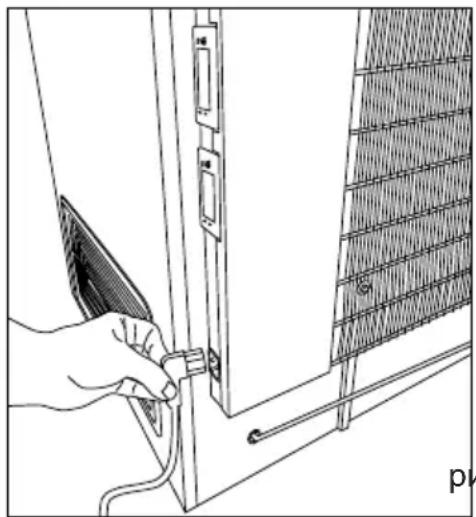

Подключите шнур питания здесь:

PQS Код	Модель Техническиехарактеристики PQSCсылка на спецификацию:	Независимый PQSпротокол типовых испытанийПротокол проверки продукта:
E003/070 V	S 064 RF AC E003	/RF03.4 E003/RF03-VP.3

Ознакомьтесь со своим VLS 064A RF AC

Корзина Рукоятка крышка Уплотнительная полоса Внутренняя крышка Нижняя решетка хранения вакцин Морозильное отделение Компрессор отсек с вентиляционной решеткой Выключатель максимального тока отображение температуры контроллер Переключатель «ВКЛ./ВЫКЛ.» Вход прибора рис. 2

Электрическое подключение

Это устройство соответствует требовани- ям директив ЕС, включая Директиву по низковольтному оборудованию 2014/35/EU и Директиву по электромагнитной совме- стимости 2014/30/EU

Рядом с розеткой не должно быть посторонних предметов.

Прибор разрешено подключать только к сети с параметрами 220-240В 50/60 Гц с помощью правильно установленной за- земленной розетки.

Для розетки необходимо использовать предохранитель на 10—13 А.

Прежде чем начинать эксплуатацию прибора в стране за пределами ЕС, убедитесь, что значения напряжения и тока в паспортной табличке соответствуют параметрам вашей электрической сети.

Значения напряжения, тока или мощности см. в паспортной табличке

Убедитесь в совместимости вилки и розетки. Если они несовместимы, вызовите квалифицированного электрика для создания необходимых условий для подключения вилки. Для этого прибора требуется заземление.

Не подключайте несколько приборов и холодильник к одному сетевому фильтру. Холодильник необходимо обязательно подключить к отдельной розетке с номинальным напряжением, соответствующим параметрам на его паспортной табличке. Проверьте совместимость вилки и розетки. Убедитесь, что прибор заземлен.

Стабилизаторы напряжения

Для защиты электрических компонентов прибор оснащен внутренним стабилизатором напряжения с расширенным входным диапазоном, который предохраняет оборудование от высокого/низкого напряжения сети, скачков высокого/низкого напряжения и перенапряжения в соответствии со стандартом BO3/PQS E007/VS01-VP.5

Внутренний стабилизатор напряжения расширенного диапазона непрерывно отслеживает напряжение сети. В случае повышения или понижения напряжения стабилизатор срабатывает на выходе для того, чтобы напряжение, подаваемое на прибор, оставалось постоянным и равным 230 В ± 2 %, т. е. в пределах рабочего диапазона устройства. Если входное напряжение опустится ниже 110 В или превысит 285 В, стабилизатор выполнит отключение на выходе для контроля нагрузки. После того как восстановится допустимый диапазон напряжения сети, стабилизатор выполнит повторное подключение на выходе после задержки запуска.

Задержка восстановления подачи

Если было выполнено отключение из-за пониженного или повышенного напряжения и последующее восстановление рабочего диапазона входного напряжения, работа на выходе автоматически восстановится после предусмотренной изготовителем задержки (от 3 минут до 3 минут 30 секунд в произвольном порядке), когда напряжение сети снова станет стабилизированным в пределах рекомендованного диапазона.

Стандартные инструкции по эксплуатации и подключению прибора

1. Подключите кабель прибора к распределительной коробке.
2. Убедитесь, что переключатель на приборе находится в положении «ВЫКЛ.».

3. Вставьте вилку прибора в настенную розетку электрической сети.

4. Включите питание от настенной розетки электрической сети.

5. Переведите переключатель на приборе в положение «ВКЛ.».

6. Внутренний стабилизатор оснащен встроенным автоматическим переключателем напряжения. Благодаря этому нагрузка подается плавно. Задержка позволяет обеспечить надлежащее питание от сети перед подачей нагрузки и защитить оборудование от резкого включения и выключения.

7. После окончания периода ожидания продолжительностью 3—4 мин стабилизатор подаст питание на прибор, после чего включится система охлаждения.

включится система Контроллер Выключатель максимального тока Переключатель «ВКЛ./ВЫКЛ.» Вход прибора рис. 4

ОСТОРОЖНО!

ВАЖНО!

- Никогда не ставьте какие-либо предметы на крышку датчика.

ПРИМЕР. водный пакет

Размещение Fridge-tag

Активизированный термоиндикатор Fridge-tag необходимо немедленно разместить в предварительно определенном месте. Настоятельно рекомендуется размещать устройство в центре холодильника, чтобы обеспечить надлежащий температурный мониторинг.

Наружный датчик

За два часа до активации устройства поместите наружный датчик в предварительно выбранное место. Настоятельно рекомендуется разместить наружный датчик в центре холодильника, чтобы получить оптимальные показания температуры и избежать неправильных показаний при запуске устройства

Устройство должно быть установлено в хорошо проветриваемом помещении, в защищенном от прямых солнечных лучей месте и в отдалении от других источников тепла.

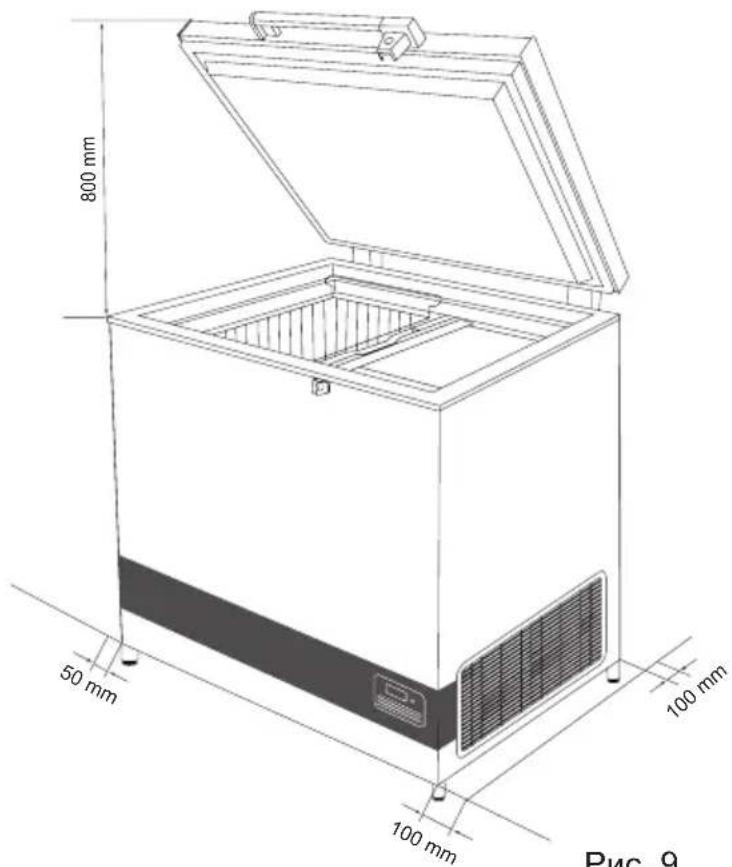

Проводя установку устройства, убедитесь в том, что пол ровный. Для дальнейших указаний см. рис. 9

800 mm 50 mm 100 mm 100 mm Рис. 9

Рис. 9

Между днищем изделия и полом должен быть зазор не менее 30 мм.

Следите за тем, чтобы вентиляционные отверстия на изделии или его внутренних конструктивных элементах оставались незасоренными.

ПРИМЕЧАНИЕ: Необходимо обеспечить свободный доступ к вентиляционной решетке .(Рис. 10)

Выровняйте прибор, провернув регулируемые ножки вверх или вниз.

Если прибор должен быть установлен на мягкой поверхности, например, на половых досках или ковровом покрытии, лучше всего через некоторое время перепроверить, находится ли прибор по-прежнему на одном уровне, так как подстилающая поверхность может просесть под весом прибора.

Настройка и режимы работы

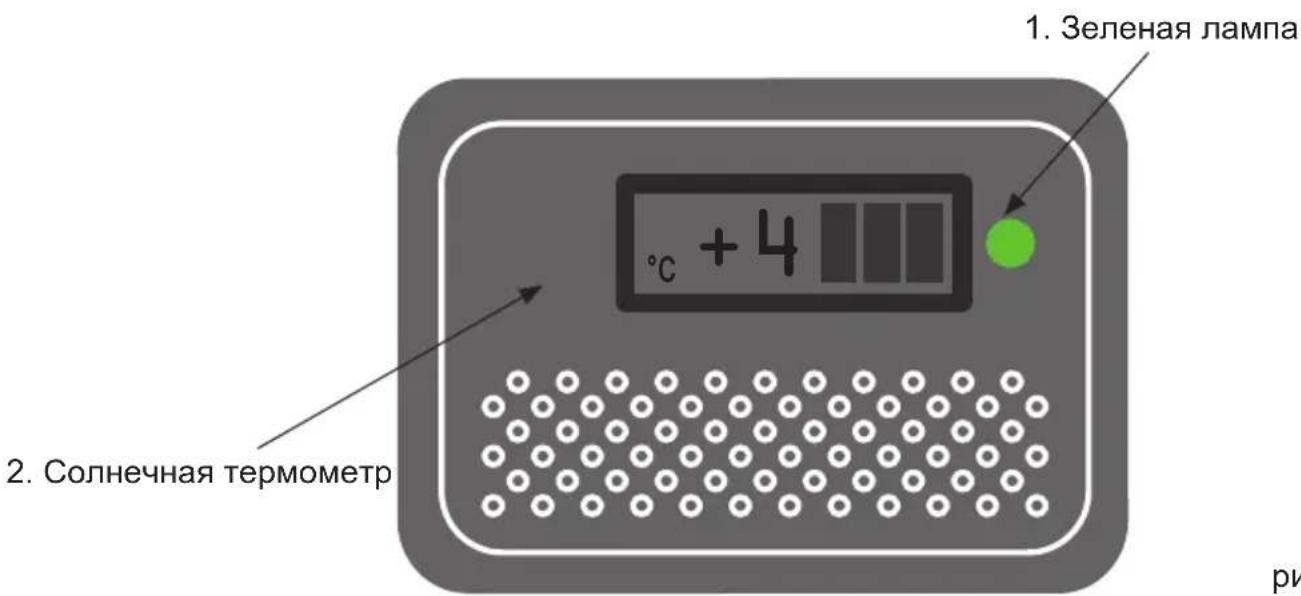

1. Зеленая лампа °C + 4 2. Солнечная термометр ри

Электронный термостат

Устройство имеет электронный термостат, регулирующий температуру в отделении для вакчины. Уставки термостата сделаны на заводе

1. Зеленая лампочка горит, когда холодильник подключен к сети и холодильная система работает.
2. Термометр.

Порядок запуска

Подключите холодильник к сети. Должна загореться зеленая лампочка (рис. 12), показывающая, что устройство работает. Электронный термостат проводит самотестирование в течение 20 сек. до включения компрессоров.

Контроль температуры

Рекомендуется производить проверку внутренней температуры с помощью точного термометра два раза в день Внутренняя температура должна регулярно проверяться в соответствии

со стандартами и спецификациями ВОЗ.

Охлаждение устройства

Перед загрузкой устройства вакциной необходимо заморозить охлаждающие элементы. Чтобы все охлаждающие элементы замерзли, необходимо сделать следующее:

1. Поместите термометр в верхнюю корзину.
2. Перед тем, как загрузить вакцину, оставьте холодильник включенным минимум на 48 часов.
3. Проверьте температуру в отсеке вакцины (она должна быть в пределах от 2° до 8°C).

Температуру в отделении для вакцины необходимо постоянно проверять при помощи термометра. Она должна находиться в пределах от 2 до 8°C. Из-за погрешности термостата необходимо постоянно проверять температуру во время охлаждения устройства.

Загрузка устройства

Загрузка вакцины

Когда температура в отделении для вак- цин стабилизируется, то есть установits- ся в диапазоне от 2° до 8°C, и компрес- сор включается и выключается, можно загружать вакцину. Пробирки с вакциной должны быть размещены в корзинах.

Для обеспечения циркуляции воздуха и предотвращения слишком низкой температуре вакцины, прямой контакт к внутренним стенкам следует избегать. Вакцина нагрузки в корзинах не должна быть выше верхней части корзины.

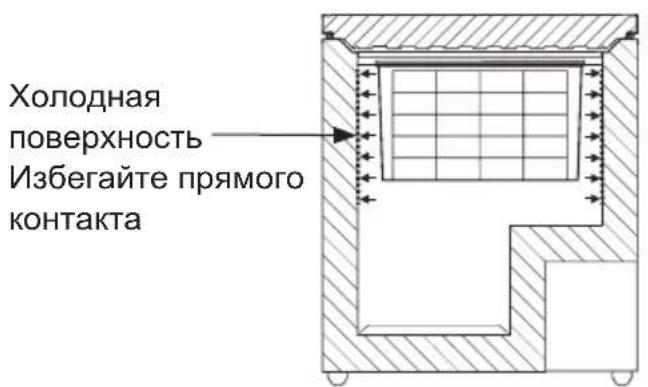

Холодная поверхность Избегайте прямого контакта

рис. 13

Замораживание воды пакеты

VLS 064A RF AC имеет емкость замерзания пачек 3 x 0,6 л воды / 24 Емкость определяется 6x 0,6 литра воды пакеты.

- Поместите водные пакеты 3 в слот Ближайший сторона блоков

- Поместите крышку на верхней части морозильной камеры

- Водные пакеты будут заморожены через 24 часа

- Перемещение замороженные пакеты воды в слоте 2 для хранения

Устройство готово заморозить следующую партию воды упаковок

Техническое обслуживание и мойка

Ежедневное техническое обслуживание: Каждое утро и каждый вечер следует проверять температуру в отсеке хранения вакцины. Следует иметь в виду, что вакцина внутри ларя не должна замерзать. Настройка температуры осуществляется в заводских условиях, и ее регулировка силами неквалифицированного персонала не допустима.

Еженедельное обслуживание:

Во время нормального использования, вода может накапливаться в нижней части прибора, удалить тряпкой или через дренажные отверстия.

Протрите капель воды на внутренней стене в то же время.

При определенных условиях окружающей среды, иней могут образовываться на внутренней стенке. Удалить иней без использования инструментов с острыми краями.

Убедитесь, что прокладка крышки уплотнения плотно прилегает к верхней рамке, когда крышка закрыта. Плотной крышкой уплотнение уменьшает накопление воды и образование изморози значительно.

Ежемесячное техническое обслуживание: Ежемесячно очищайте решетку с правой стороны морозильного ларя.

Ежегодное техническое обслуживание: Ежегодно или при необходимости более часто следует проверять и очищать электрические компоненты и соединения.

Мойка

Перед мойкой отключите электропитание.

Для мойки изделия лучше всего использовать теплую воду с небольшим количеством непахучего моющего средства. Никогда не применяйте чистящие средства для удаления отложений. Используйте мягкую ткань. Выполните споласкивание чистой водой и тщательную сушку. Важно не допустить попадания воды на панель управления.

Уплотнительную полосу по периметру крышки следует регулярно очищать для того, чтобы избежать ее обесцвечивания и продлить срок службы. Используйте чистую воду. После очистки уплотнительной полосы убедитесь в том, что она по-прежнему обеспечивает герметичное закрытие ларя.

В случае вывода изделия из эксплуатации на какой-то период времени выключите его, отсоедините от источника питания, извлеките все содержимое, выполните мойку внутри и оставьте крышку открытой для циркуляции воздуха и предотвращения появления запахов.

Поиск и устранение неисправностей

Неисправность Возможная причина Способ устранения
Компрессор не работает, и ледяные кассеты не холодные	Не проявляйте нетерпения, скорее всего компрессор запустится в течение ближайших минут.	В противном случае выполните следующие проверки:- Убедитесь в том, что питание подключено и провод, идущий от солнечной панели к изделию, не поврежден.- Проверьте Выключатель максимального тока- Если указанные выше действия не дали результата, вызовите технического специалиста.
Компрессор работает, и температура слишком высока	Засорена вентиляционная решетка.Крышка не закрыта надлежащим образом.Вентилятор внутри изделия заклинило или он вышел из строя.Вентилятор в отсеке компрессора заклинило или он вышел из строя.Температура помещения, в котором установлено изделие, слишком высока.	Обеспечьте нормальную циркуляцию воздуха.Закройте крышку надлежащим образом.Проверьте работу вентилятора. Если вентилятор не работает, его необходимо заменить. См. раздел: СервисПроверьте работу вентилятора. Если вентилятор не работает, его необходимо заменить. См. раздел: СервисЗащитите изделие от падения на него прямых солнечных лучей и улучшите вентиляцию в помещении.
Температура не отображается	Солнечный термометр не работает.Существует не достаточно света для солнечных датчиков.	Замените солнечный термометр.Включите свет.

Гарантия, запасные части и сервис

Отказ от гарантийных обязательств

Поломки и повреждения, обусловленные напрямую или косвенно несоблюдением правил эксплуатации, использованием не по назначению, неудовлетворительным техническим обслуживанием, неправильным механическим или электрическим монтажом. Пожары, аварии, удары молнии, перепады напряжения или другие электрические нарушения, включая дефектные плавкие предохранители или неисправности питающей сети.

Следует иметь в виду, что внесение изменений в конструкцию изделия или комплектацию изделия ведет к аннулированию гарантии и ликвидации ответственности за качество изделия, а само изделие нельзя будет эксплуатировать законно.

Запасные части

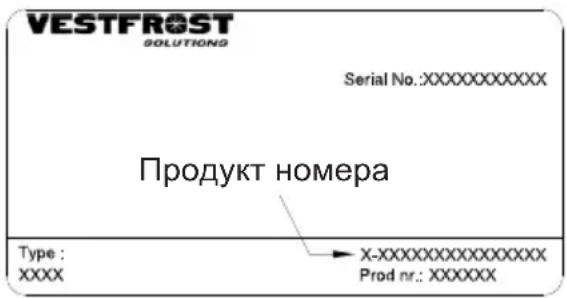

При заказе запасных частей укажите тип, Продукт и заводской номера вашего изделия. Эта информация приведена на табличке с паспортными данными на задней стенке изделия. Табличка с паспортными данными содержит различную техническую информацию, включая тип и серийные номера.

Примечание: При необходимости ремонта или замены вашего изделия обращайтесь только в официальные сервисные центры!

VESTFROST SOLUTIONS Serial No.:XXXXXXXXX Продукт номера Type : X-XXXXXXXXXXXXX XXXX Prod nr.: XXXXXX

рис. 16

Утилизация
