产品类型	带冷冻室的疫苗冰箱
品牌	Vestfrost
型号	VLS 064A RF AC
类别	冰箱
疫苗储存室温度	+2°C 至 +8°C
冰袋冷冻能力	3 x 0.6 升 / 24小时
冰袋储存能力	6 x 0.6 升
电源	220-240 V, 50/60 Hz
电气保护	断路器 10-13 A，必须接地
稳压器	内置，输入范围 110-285 V，稳定输出 230 V ±2%
恒温器	电子式，出厂设定
温度计	太阳能，带显示屏
制冷剂	易燃（碳氢化合物），数量见铭牌
尺寸（约）	60 x 60 x 80 厘米（估计）
重量（约）	45 千克（估计）
日常维护	早晚检查温度，排水
每周维护	清洁水滴，如有需要手动除霜
每月维护	清洁通风格栅
年度维护	检查电气连接和部件
保修	不涵盖因使用不当或安装缺陷造成的损坏
备件	可从授权服务商处获取，需注明型号和序列号
售后服务	仅由合格人员操作（易燃制冷剂）
废弃处理	请勿与生活垃圾一起丢弃，遵循当地规定
标准	符合欧盟指令 2014/35/EU 和 2014/30/EU，WHO PQS协议

常见问题 - VLS 064A RF AC VESTFROST

疫苗储存室的温度范围是多少？

温度应在 +2°C 至 +8°C 之间。

如何冷冻冰袋？

将3个冰袋放入设备附近的槽中，盖上盖子。24小时后，将冷冻好的冰袋移至储存槽。设备可冷冻 3 x 0.6 升/24小时。

如果压缩机不工作怎么办？

检查电源、电线和断路器。等待几分钟，压缩机可能因延时启动而启动。如果仍无反应，请联系技术负责人。

如何清洁设备？

断开电源，使用温水加无香洗涤剂清洗，冲洗并擦干。请勿使用研磨性产品。定期用清水清洁密封条。

为什么温度过高？

可能原因：通风格栅堵塞、盖子未关好、风扇卡住、环境温度过高。请逐一检查并纠正。

没有稳压器可以使用设备吗？

设备内置稳压器，可防止电压波动（110-285V）。务必连接到由10-13A断路器保护的接地插座。

冰箱需要多长时间才能达到合适温度？

在放入疫苗前，让设备运行至少 48 小时 以稳定温度。

Fridge-Tag® 温度记录仪应放在哪里？

将激活的 Fridge-Tag 放在冰箱中央的预定位置，以获得最佳温度观测。

停电怎么办？

设备在恢复供电后有3-4分钟的延时重启，以保护压缩机。请勿故意断电。

设备报废时如何处理？

请勿与生活垃圾一起丢弃。遵守当地电子废弃物法规。绝缘气体易燃。

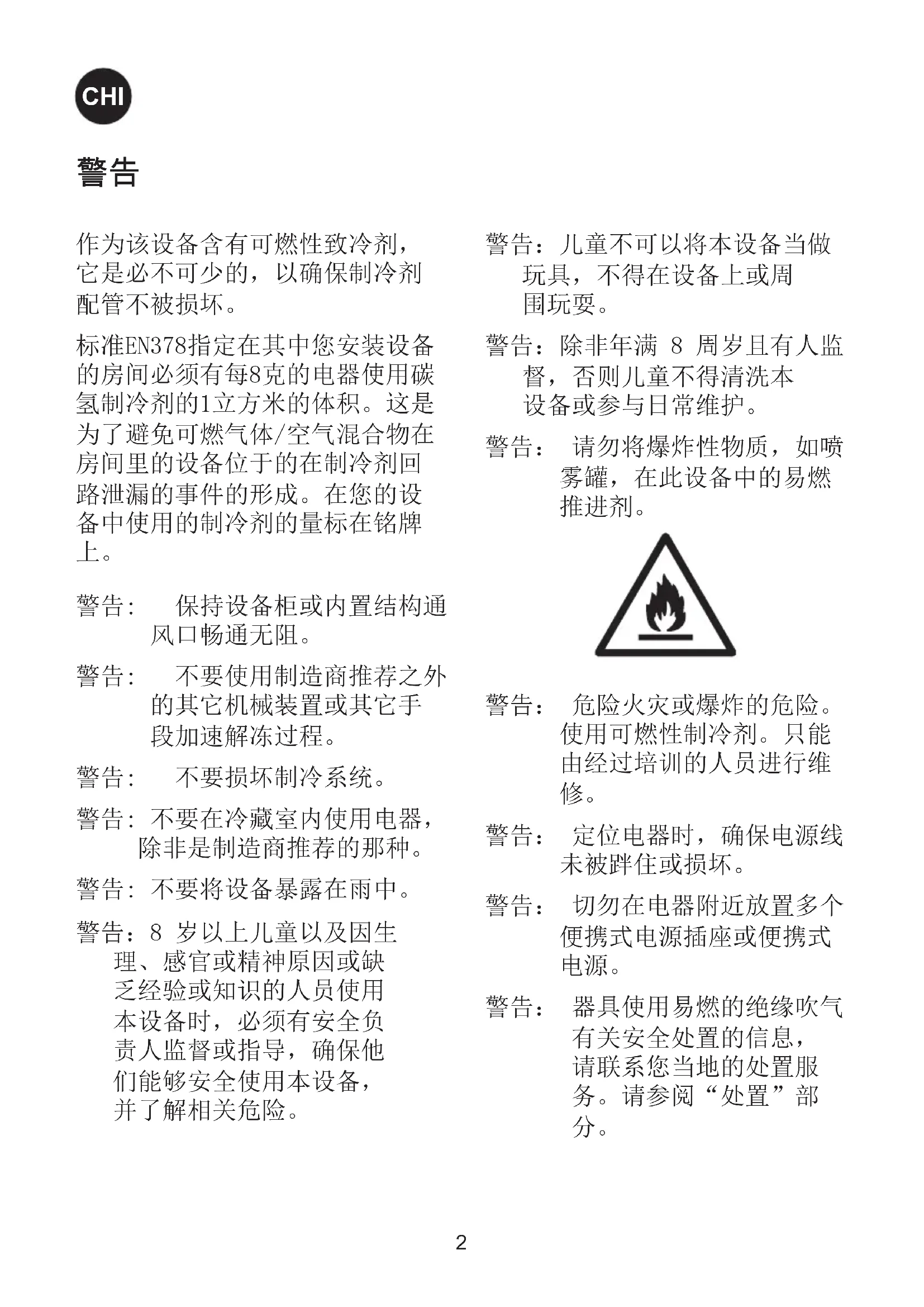

用户手册 VLS 064A RF AC VESTFROST

由于该设备含有可燃性制冷剂，确保制冷剂管路不被损坏是至关重要的。

标准EN378规定，安装设备的房间必须满足每使用8克碳氢制冷剂至少拥有1立方米的体积。这是为了避免在设备所在房间内，因制冷剂回路泄漏而形成可燃气体/空气混合物。设备中使用的制冷剂量标注在铭牌上。

警告：保持设备柜体或内置结构的通风口畅通无阻。

警告：不要使用制造商推荐之外的机械装置或其他手段加速除霜过程。

警告：不要损坏制冷系统。

警告：不要在冷藏室内使用电器，除非是制造商推荐的类型。

警告：不要将设备暴露在雨中。

警告：8岁及以上儿童以及因生理、感官或精神原因或缺乏经验或知识的人员使用本设备时，必须有安全负责人监督或指导，确保他们能够安全使用本设备，并了解相关危险。

警告：儿童不可以将本设备当做玩具，不得在设备上或周围玩耍。

警告：除非年满8周岁且有人监督，否则儿童不得清洗本设备或参与日常维护。

警告：请勿将爆炸性物质，如喷雾罐，放入本设备中，因为它们可能含有易燃推进剂。

警告：存在火灾或爆炸的危险。使用可燃性制冷剂。只能由经过培训的人员进行维修。

警告：定位电器时，确保电源线未被绊住或损坏。

警告：切勿在电器附近放置多个便携式电源插座或便携式电源。

警告：器具使用易燃的绝缘吹气剂。有关安全处置的信息，请联系您当地的处置服务。请参阅“处置”部分。

• 钥匙应始终放置在一个单独的，儿童无法接触的地方。
• 维修和清洁之前，请断开家电电源。
• 如果电源线损坏，必须由制造商、其服务代理或类似的合格人员更换，以避免危险。
• 内蒸发器壁和上部结霜是自然现象。因此，设备在正常清洗或维修时应解冻。
• 请注意，更改设备的结构将取消所有担保和产品责任。

保留更改规格的权利，无须事先通知。

内容

警告.... 2

一般信息.... 4

电气连接....4

熟悉你的 VLS 064A RF AC....5

稳压器....6

非常重要!……7

放置温度显示器.... 8

安装.... 9

运行和功能.... 10

装载设备.... 11

冷冻水包....11

保养和清洁.... 12

故障查寻.... 13

担保，零件和服务....14

處理....15

PQS 代碼	模型	PQS 性能規格規格參考:	PQS 獨立型式試驗協議產品驗證協議:
E003/070 VL	S 064 RF AC E003	RF03.4 E003/RF03-VP.3

一般信息

在 VLS 064A RF AC 是一个冰衬疫苗保存箱（2至+11°C）配备了篮筐。它有一个隔室用于存储疫苗和一个隔室用于冷冻和储存的水包。

技术数据

参见设备后面的等级牌。

拆除包装和安装

打开包装

1. 打开设备包装，检查设备是否受损。如果你发现任何损坏，请通知管理员。
2. 检查电压和频率。（第12页图12）
3. 打开并清除所有内部包装材料。

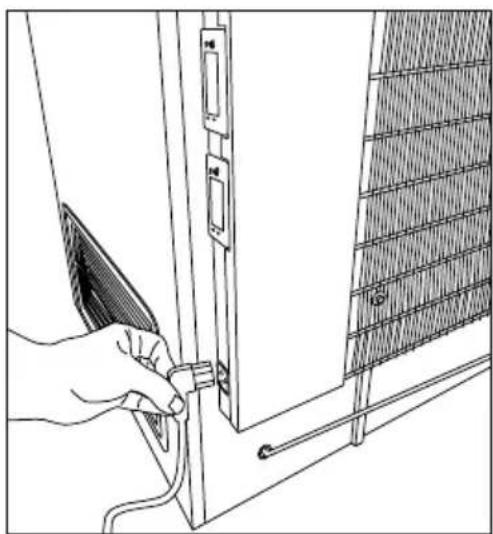

在此处插入电源线：

本装置符合相关欧盟指令，包括低电压指令2014/35/EU及电磁兼容指令2014/30/EU。插座必须可畅通使用无阻。

电器仅可通过正确安装的接地插座连接至220-240 V 50/60Hz 交流电。

插座必须接入10-13 A保险丝。

如果在非欧盟国家操作电器，请查看标牌确认标示电压与电流是否可对应主电源数值。电压、电流或电力相关信息皆标示于标牌。

检查插头是否适合您的插座类型。如不适合，请由有资格的电工安装插头。本电器必须接地。

请勿使冰箱与多个电器共用同一个多孔电源插排。

冰箱的插头应始终插在自己的独立电源插座上，且其额定电压应与冰箱铭牌上列出的电压相符。确保插头和插座相匹配，并将电器接地。

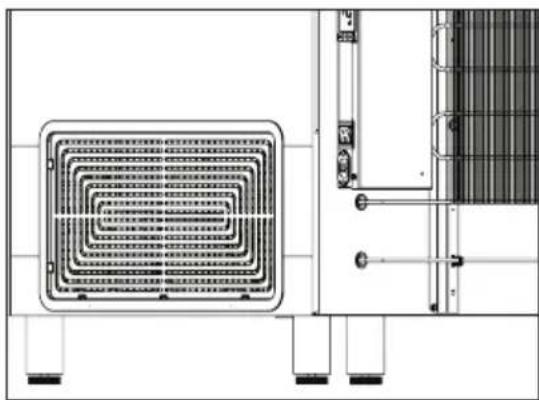

熟悉你的 VLS 064A RF AC

稳压器

为保护电子元件，根据 WHO/PQS E007/VS01-VP.5 规定，该电器配有内部稳压器，用于扩展电压输入范围，以保护设备免受高/低电源电压、高/低峰值和超载而损坏。

內部擴展穩壓器持續監控電源電壓。如果電壓上升或下降，穩壓器將自動調整輸出電壓，以確保到達電器的電壓在設備工作範圍內，穩定在 230V (+/-2%)。如果輸入電壓低於 110V 或升至 285V 以上，穩壓器將斷開輸出，從而保護負載。一旦電源電壓恢復到容許限度內，穩壓器將在延遲啟動後重新連接輸出。

延遲恢復供電：

若發生欠壓或過壓切斷後輸入電壓恢復到工作範圍，當電源電壓再次達到正常範圍內並穩定時，在出廠設置延時（隨機3～3:30分鐘）過後，將自動恢復輸出。

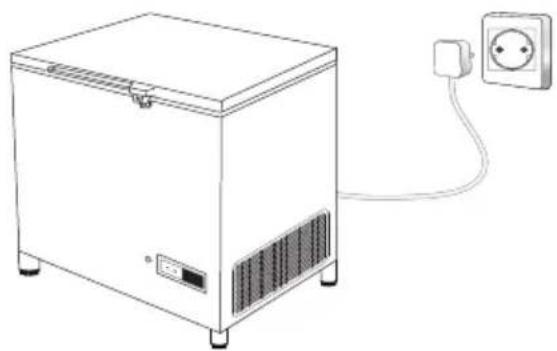

如何連接電器的標準操作說明：

1. 將電器配線連接到接線盒
2. 確保電器的開關已關閉
3. 將電器插頭插入牆上的電源插座
4. 打開牆上電源插座的電源
5. 打開電器的開關
6. 內部穩壓器有一個內置 AVS（自動電壓切換器）。這可確保不會立即連接負載。延遲連接將保證連接負載前電源電壓穩定良好，避免電器快速開啟和關閉。
7. 等候期（3～4 分鐘）過後，穩壓器將向電器供電，冷卻系統啟動

警告!

非常重要!

確保切勿將任何商品放在傳感器蓋上。

例如，水袋。

我們建議把溫度顯示器放置於疫苗冰箱的正中位置。

設備必須放置在通風良好的房間裡，不受直接的日光照射，遠離其它熱源。

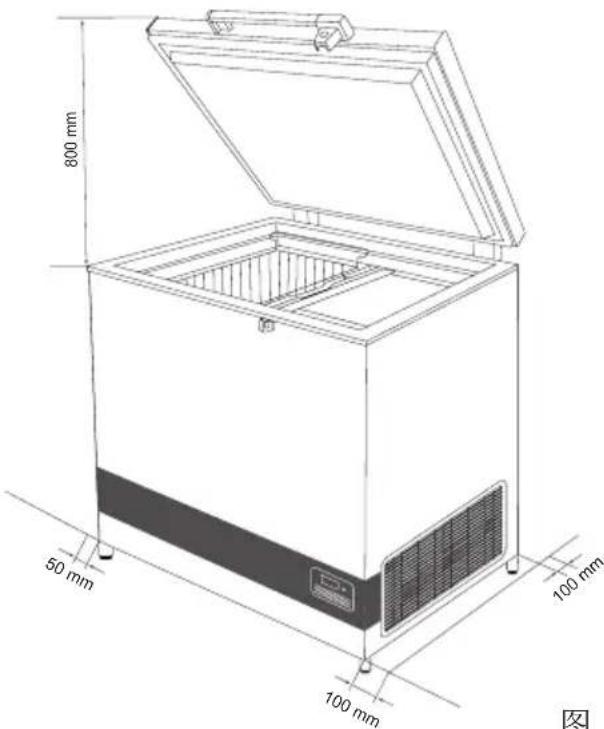

安裝設備時請確保地面平坦。詳情請參看圖9。

圖 9

設備的基座和地面之間應有最少30mm的間隙。

設備的通風開口和內置結構應保持清潔。

注意：格板應能自由接近，無阻礙。

通過向上或向下擰緊可調節腳，將器械調平。

如果要将器械置于柔软的平面（例如，地板或地毯）上，最好每隔一段时间核查器械是否仍处于水平状态，因为器械的重量可能会将

设备有一个电子温度调节器，控制疫苗室内的温度。温度调节器由工厂设置。

1. 设备接通电源后绿色的灯打开，并且制冷系统正在运行。
2. 太阳能温度计。

开始程序

主导线接通电源。绿色灯必须亮（图 12），以表示设备在运行中。压缩器开始之前20秒电子温度调节器作自我检查。

温度控制

建议用精确的温度计每天检查内部温度，每天两次。内部温度必须根据世界卫生组织的标准和规格定期检查。

冷却设备

在装载疫苗到设备中前，衬必须冻结。为确保周边的冰衬已经冻结，采取以下步骤：

1. 温度计放置在设备上方或在购物篮，如果这是作为一个可选的用于组织存储的疫苗。
2. 装载疫苗前应让制冷机运转至少48小时。
3. 温度控制在疫苗舱（必须在+2°C至+8°C之间）。

疫苗中的温度必须始终监视在温度计上，每天两次，并必须在+2 °C至+8 °C的幅度内。由于温度调节器有一定公差，冷却时必须始终控制温度。

装载设备

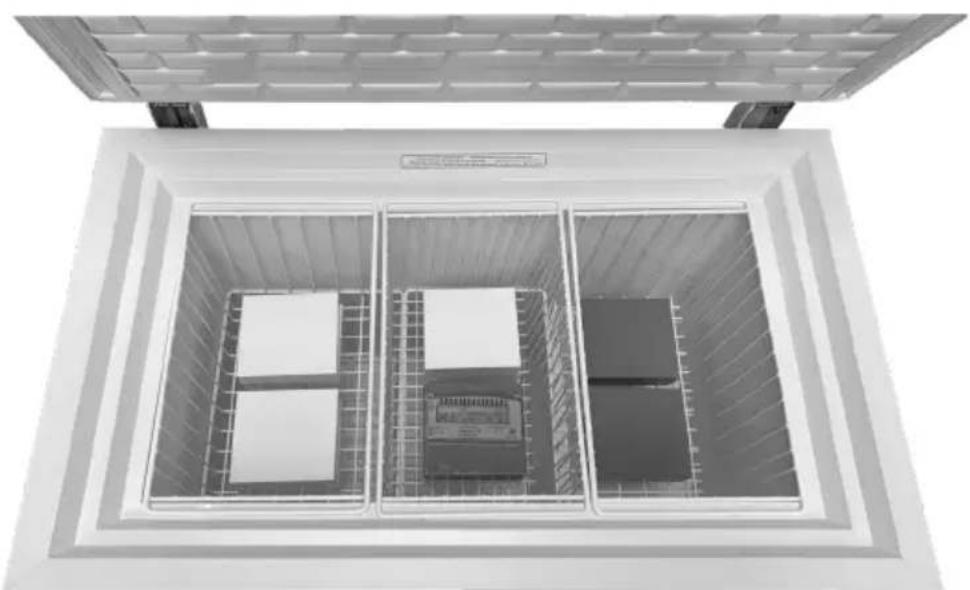

装载疫苗

当疫苗室的温度稳定下来时，即温度在 +2°C 至 +8°C 之间，压缩器停止又开始时，便可以装载疫苗了。疫苗应安置在疫苗篮内。（图13）

为了确保空气流通，并防止疫苗温度过低，必须避免直接接触到内壁。 疫苗负荷不得超出筐顶部以上。

该VLS 064A RF AC拥有3×0.6升水包的冷冻能力/24小时存储容量为6倍的0.6升的水包。

- 将3个水包中的时隙面的单元的最靠近中心

• 将盖子上的冷冻室顶部
• 水包将24小时后，被冻结
• 将冷冻水包到2插槽存储

该装置已准备就绪，冻结下一批的水包

疫苗室温度应当随时通过温度调节器早晚进行监察。注意，设备中的疫苗不能冷冻。

温度是产品出厂时设置的，不应由非授权人员进行调整。

每周例行维护

在正常使用过程中，水可以在该设备的底部积聚；删除用布或通过排水孔。

擦拭时的水滴在同一时间的内壁上。

在特定的环境条件下，雾凇可以形成的内壁上。将雾凇，而不使用的是锋利的刃的工具。

检查盖垫片密封的顶部框架在盖子关闭时是否紧迫。严密的密封可显著减少积水和雾凇的形成。

月保养：

每月清洁一次制冷机右侧的格板。

年保养：

检查电气连接和元件，每年至少清洁一次，如有必要可多次清洁。

清洁

清洁前应切断电源。

清洁设备的最佳方式是使用热水（最高85℃）加少量不含芳香剂的清洁剂。绝对不能使用冲刷式清洁剂。使用柔软的布片沾上干净的水彻底擦干。重要的是应防止水流进控制板。

盖子周围的密封条应定期清洁，防止退色，延长使用寿命。使用干净的水清洁密封条后，检查其是否仍旧密封。

如果设备一段时间不用，应关闭设备，切断电源，卸空设备，清洁内部，打开盖子让其通风，防止产生怪味。

故障查寻

故障 可能的原因	补救
压缩机不运行,冰包不冷。	耐心点,很可能压缩机几分钟内就会开动。	如果不开动,请检查下列情况:- 检查电源是否接上,从太阳能板到设备的电缆线是否正常。- 检查遇電流斷路器- 如果上述情形正常,请给监察员打电话。
压缩机在运行中,温度太高。	通风格板堵死。盖子关闭不妥。设备内风扇堵死或者残损。压缩机室风扇堵死或残损。安装设备的室内温度过高。	确保空气流通不受阻碍。确保盖子关闭适当。检查风扇是否运行,若不运行应当更换。参见:服务检查风扇是否运行,若不运行应当更换。参见:服务遮挡设备,使之不受直接的阳光照射,并确保室内更好的通风。
无温度显示。 太阳	能温度调节器功能不良。没有足够的光线,太阳传感器。	更换太阳能温度调节器。把灯打开。

担保、零件和服务

质量担保免责条款

由于直接或非直接的不当操作、使用错误、保养不良、不正确的建筑、安装或连接产生的故障和损害，以及火灾、事故、雷电、电压变化或其它电气干扰（包括不良保险丝或主设备故障）不包括在本担保中。

由本公司批准的服务中心之外的其他人进行的修理，以及其它厂商可以证实的生产或材料之外的原因造成的故障不包含在本担保中。

请注意，更改设备的结构，或者更换设备的部件将导致本担保和产品责任无效，并且设备不能合法使用。等级牌上注明的批准文字也将无效。

由买方发现的运输损坏主要由买方和批发商之间解决，也就是说，批发商应确保这种投诉应当得以解决，使买方满意。

在打电话寻求技术帮助之前请检查你自己是否能排除故障。如果你要求的帮助不在本担保范围内，也就是说，如果设备出现故障是因为保险丝断裂，或者操作不当，将向你收取因为你打电话寻求帮助而产生的费用。

零件

订购零件时请说明设备的类型，系列和产品号。这些信息标注在等级板上。等级板上有各种技术信息，包括类型和系列号。

图16

处理

以下设备回收符号仅在欧盟国家有效。欧盟以外的国家的废物处置信息如果要废弃产品，请与当地机构或经销商联系，获取正确的废弃方法。

对于欧盟的商业用户如果你希望拆卸电气和电子设备，请和你的经销商和供应商联系，获取进一步的信息。

其它国家有关处理这些废物的信息，请与您当地政府机关或者销售商联系，询问处理的正确方法。

请注意电池的符号：

与化学符号组合，并符合法令对涉及的化学元素的规定。
