VLS 096A RF SDD - 冰箱 VESTFROST - 免费用户手册

产品类型	太阳能疫苗冰箱冰柜
用途	储存疫苗（+2°C至+8°C）和冻结冰排
供电	太阳能电池板（18V，额定360W），通过MC4连接器连接
疫苗储存室容量	含篮筐，装载不得超过把手
环境温度范围	+5°C至+43°C
气候等级	0,1,2,3,4,6,8（32°C）和5,7（43°C）
制冷剂	R600a（0.063千克），易燃碳氢化合物
冷冻室	用于冰排，需要手动除霜
控制器	出厂设置，未经授权人员不得修改
温度显示	带外部传感器的数字温度计
排水	自动排水，通过压缩机上的蒸发盘
维护	每月清洁格栅，霜层超过4-5毫米时除霜
安全	易燃制冷剂警告，请勿堵塞通风口
保修	2年（太阳能电池板：25年性能保修）
标准	符合WHO PQS标准（代码E003），UL/TÜV认证
绝缘材料	聚氨酯泡沫与环戊烷（易燃推进剂）

常见问题 - VLS 096A RF SDD VESTFROST

安装后如何启动设备？

连接太阳能电池板（MC4电缆）后，清洁设备，然后通过开/关开关通电。在43°C下等待约6天，以便形成冰镇。当早上显示屏显示约+4°C时，设备即可用于储存疫苗。

疫苗储存室应显示什么温度？

温度应在+2°C至+8°C之间。每天早晚用温度计记录温度。如果超出此范围，请联系技术负责人。

如何为冷冻室除霜？

当霜层超过4-5毫米时除霜。通过开/关开关切断电源，取出冰排，打开盖子，拧开排水塞，在排水口下方放置一个容器。在冷冻室内放一盆热水（未沸腾），盖上盖子，等待30分钟，然后用塑料刮刀清除霜层。切勿使用尖锐物体或电器。

如果压缩机不启动怎么办？

等待几分钟，因为压缩机可能需要多次尝试。检查太阳能电缆是否连接良好且无损坏。检查保险丝状态，必要时更换。如果仍无法启动，请联系技术负责人。

如何清洁设备？

通过开/关开关断开电源。使用温水和无香料的温和清洁剂以及软布擦拭。用清水冲洗并彻底擦干。避免水进入控制面板。定期用清水清洁密封垫。

我可以在设备后部使用多用插座吗？

不可以，禁止在设备后部放置多个便携式插座或便携式电源。设备必须直接插入合适的插座。

断电时该怎么办？

设备由太阳能供电，因此电网断电不会影响其运行。如果阳光不足，压缩机可能会停止。冷冻的冰排有助于保持温度。监控温度并避免不必要地打开盖子。

如何维护太阳能电池板？

每周用水清洁电池板上的灰尘。每月检查是否有阴影（树木、建筑物）影响发电。每年检查电气连接和安装硬件，并在2周后及每年拧紧螺栓。

疫苗储存室漏水怎么办？

自动排水口可能堵塞。定期用温水和温和清洁剂清洁排水过滤器（图17）。确保排水塞拧紧。如果仍然漏水，请联系售后服务。

设备报废后如何处理？

请勿将设备与生活垃圾一起丢弃。绝缘材料含有易燃推进剂。请将其送至电气电子设备废弃物收集点（符合2012/19/EU和2006/66/EC指令）。联系当地市政府或市政垃圾清运服务。

用户手册 VLS 096A RF SDD VESTFROST

作为该设备含有可燃性致冷剂，它是必不可少的，以确保制冷剂配管不被损坏。

标准EN378指定在其中您安装设备的房间必须有每8克的电器使用碳氢制冷剂的1立方米的体积。这是为了避免可燃气体/空气混合物在房间里的设备位于的在制冷剂回路泄漏的事件的形成。在您的设备中使用的制冷剂的量标在铭牌上。

警告：保持设备柜或内置结构通风口畅通无阻。

警告：不要使用制造商推荐之外的其它机械装置或其它手段加速解冻过程。

警告：不要损坏制冷系统。

警告：不要在冷藏室内使用电器，除非是制造商推荐的那种。

警告：不要将设备暴露在雨中。

警告：本产品不适合年幼的孩子使用，除非他们已由负责人员监督，确保他们能够安全使用本设备。

年幼的孩子应有人员监督，确保他们不玩弄设备。

警告：不要损坏制冷系统

警告：危险火灾或爆炸的危险。使用可燃性制冷剂。只能由经过培训的人员进行维修。

警告：请勿将爆炸性物质，如喷雾罐，在此设备中的易燃推进剂。

警告：请勿将爆炸性物质，如喷雾罐，在此设备中的易燃推进剂。

警告：定位电器时，确保电源线未被绊住或损坏。

警告：切勿在电器附近放置多个便携式电源插座或便携式电源。

警告：器具使用易燃的絕緣吹氣。有關安全處置的信息，請聯繫您當地的處置服務。請參閱“處置”部分

内容

警告 2

内容 3

说明 4

操作指南....4

熟悉你的太阳能制冷机 VLS 096 SDD.....5

警告!……6

放置温度显示器....7

包装和打开包装.....8

安装和启动 9

装载设备....10

太阳能板....11

保养和清洁....13

除霜 14

排水管 15

故障查寻....16

担保，零件和服务....17

處理 18

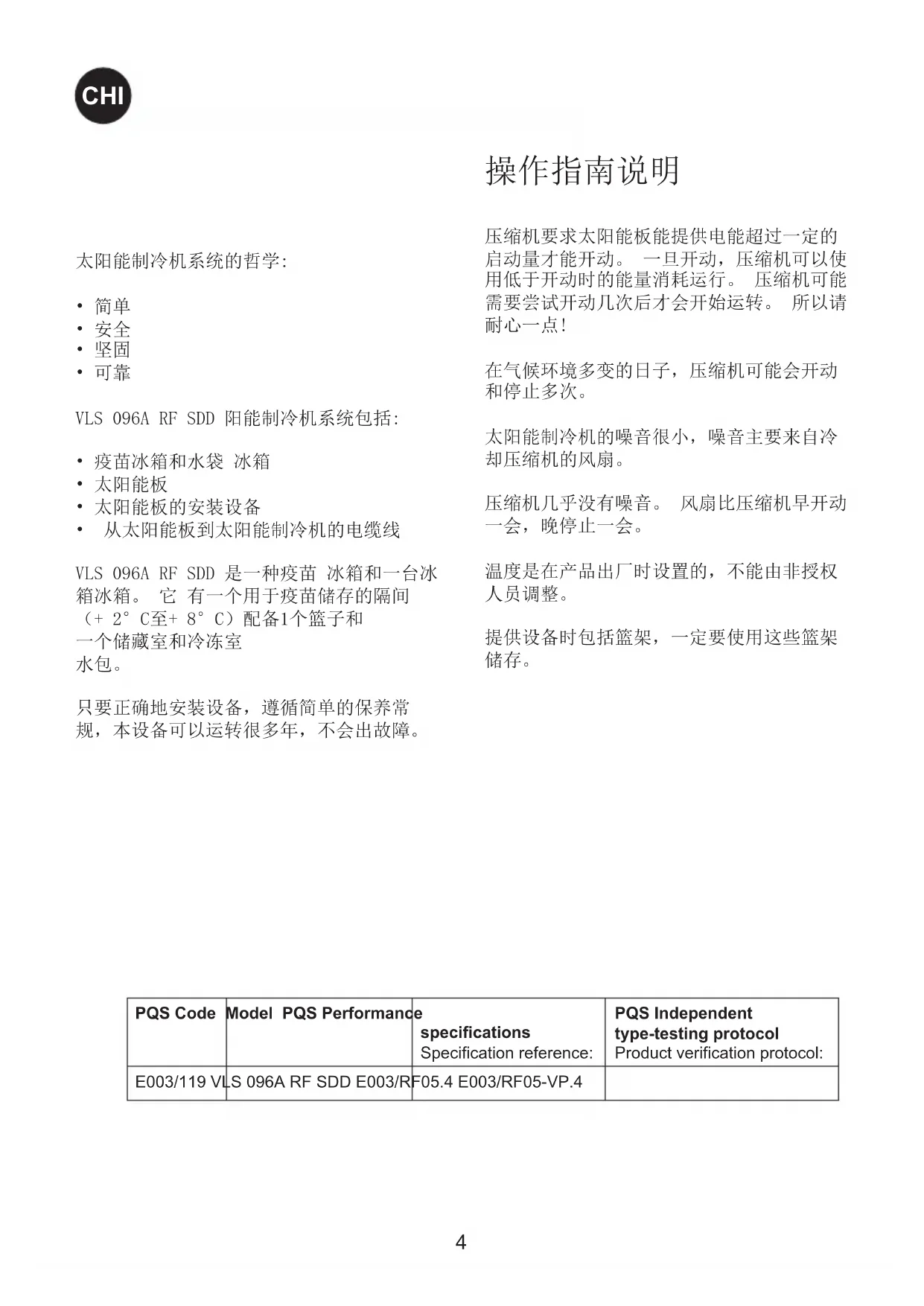

太阳能制冷机系统的哲学：

• 简单
• 安全
• 坚固
• 可靠

VLS 096A RF SDD 阳能制冷机系统包括：

• 疫苗冰箱和水袋 冰箱
• 太阳能板
• 太阳能板的安装设备
• 从太阳能板到太阳能制冷机的电缆线

VLS 096A RF SDD 是一种疫苗 冰箱和一台冰箱冰箱。它有一个用于疫苗储存的隔间

(+ 2° C 至 + 8° C) 配备1个篮子和

一个储藏室和冷冻室水包。

只要正确地安装设备，遵循简单的保养常规，本设备可以运转很多年，不会出故障。

操作指南说明

压缩机要求太阳能板能提供电能超过一定的启动量才能开动。一旦开动，压缩机可以使用低于开动时的能量消耗运行。压缩机可能需要尝试开动几次后才会开始运转。所以请耐心一点！

在气候环境多变的日子，压缩机可能会开动和停止多次。

太阳能制冷机的噪音很小，噪音主要来自冷却压缩机的风扇。

压缩机几乎没有噪音。风扇比压缩机早开动一会，晚停止一会。

温度是在产品出厂时设置的，不能由非授权人员调整。

提供设备时包括篮架，一定要使用这些篮架储存。

PQS Code	Model PQS Performance	specificationsSpecification reference:	PQS Independent type-testing protocolProduct verification protocol:
E003/119 VL	LS 096A RF SDD E003/RF05.4 E003/RF05-VP.4

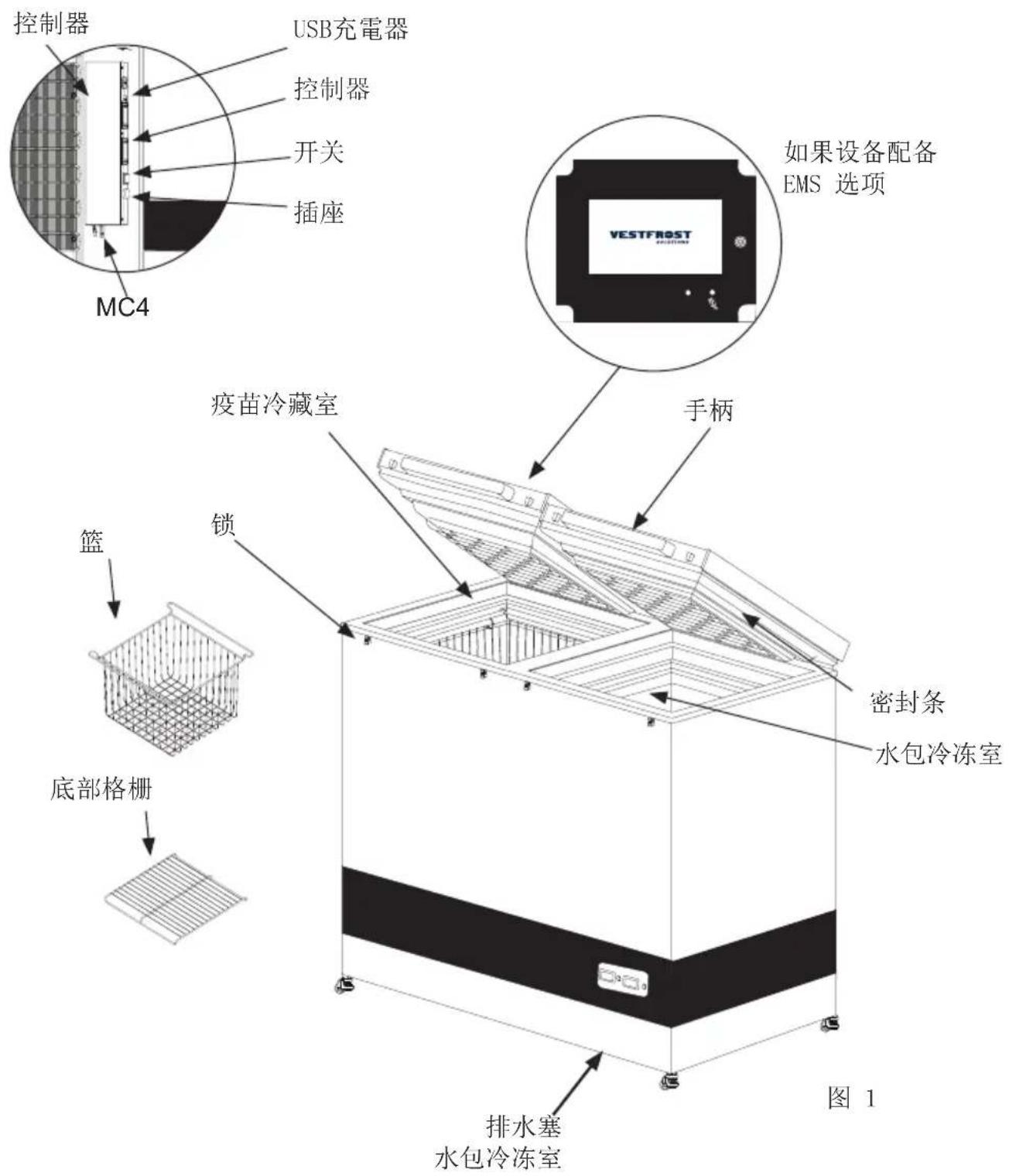

熟悉你的太阳能制冷机 VLS 096A RF SDD

控制器 USB充电器 控制器 开关 插座 MC4 如果设备配备 EMS 选项 疫苗冷藏室 手柄 篮 锁 底部格栅 密封条 水包冷冻室 排水塞 水包冷冻室 图 1

敬告!

非常重要!

- 确保不要将任何商品直接放在冰箱传感器的保护盖上

比如，水侵

- 必须使用底槽板，篮子是可选项，因为该装置是A级

放置温度显示器

我们建议把温度显示器放置于疫苗冰箱的正中位置。

将设备安装在干燥的通风良好的地方。避免将设备安装在热源附近或者阳光直接照射的地方。EN378 标准规定，安装设备的房间里设备每使用8克的R600a制冷剂应具备1立方米的容积，避免在制冷剂循环漏气时形成可燃性气体混合物。使用的制冷剂的数量在名牌上注明。

将设备放置在地面上并确保其平整。

室温

本设备是按最大/最小的环境温度在+5℃到+43℃时疫苗室产生最佳温度水平而设计和调整的。

注意: 设备不应放置在环境温度为+5℃以下的地方。

气候等级标示在铭牌上。

气候类型:

$$ 0, 1, 2, 3, 4, 6, 8 = \text {环境} 3 2 ^ {\circ} \mathrm{C} $$

气候类型:

$$ 5 \text {和} 7 = \text {环境} 4 3 ^ {\circ} \mathrm{C} $$

可调节脚

一旦定位到准确的操作位置，防振脚就会降低，脚轮会抬离地面，使设备完全固定。

该垫允许在调平要求中进行微小调整。当您的设备需要移开时，只需抬起防振脚，然后轻松将其推到新位置。

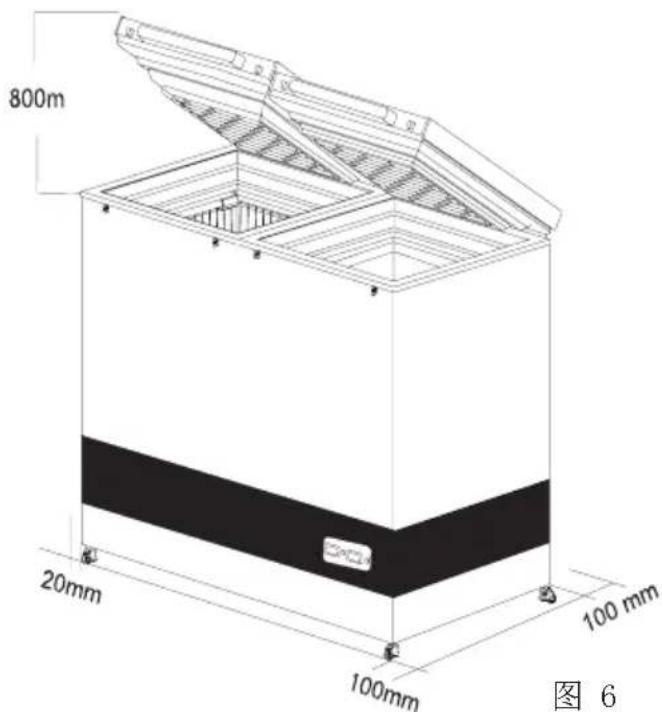

设备通风良好，上下和周围的空气能够畅通无阻地流通非常重要。下列图3显示如何能够确保必要的空气流通。

800m 20mm 100mm 100mm 图 6

设备的基座和地面之间应有最少30mm的间隙。

设备的通风开口和内置结构应保持清洁。

注意：格板应能自由接近，无阻碍。

打开包装

打开设备包装，检查设备是否受损。如果你发现设备受损，应通告你的监察员。

安装和启动

安装

按照表格1连接太阳能板和设备，表格1上注明有电缆线的长度和规格。

該標準電纜尺寸和長度：6平方毫米和20M。

从太阳能电池板的厚双峰导线（蓝色和红色）必须被插入到压缩机室通过在背面的孔－见图。8

启动之前将设备彻底地清洁干净。

	AWG
[mm2]	[Gauge]	[m]	[ft]
2,5	12	8	26
4	12	13	42
6	10	20	65
10	8	32	105

表格1

启动

设备装载疫苗冰包前整流器必须冷冻。在环境温度为 43^ C的地方冷却时间为大约5-7天。

当温度调节器显示屏上的早晨温度为大约 +4^ C 时设备装载疫苗就绪。检查篮架上部的温度。其温度应在 +2^ C 和 +8^ C 之间。

疫苗应放置并安排在篮架里，参见第10页。

应随时通过温度调节器监控疫苗室的温度，其温度应在+2℃和+8℃之间。

本温度是产品出厂时设置的，不应由非授权人员调整。

当疫苗室的温度稳定下来时，即温度在 +2^ 至 +8^ 之间，压缩器停止又开始时，便可以装载疫苗了。疫苗应安置在疫苗篮内。 (图 10)

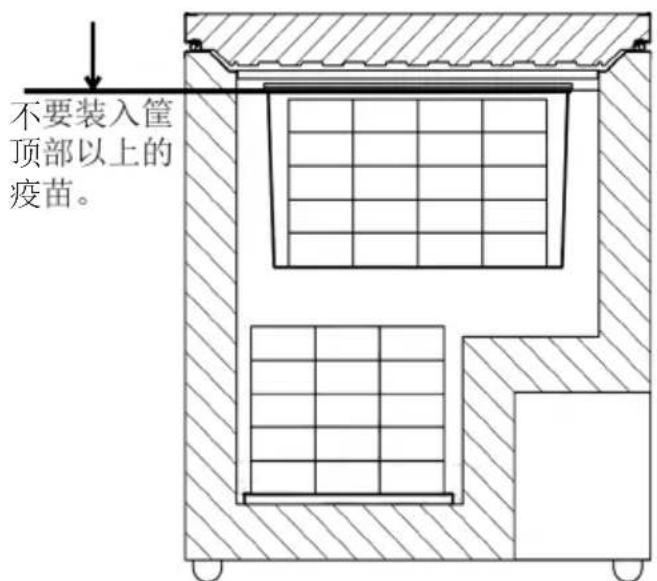

为了确保空气流通，并防止过疫苗的低温度，必须避免直接接触到内壁。 在筐疫苗负荷不得筐顶部以上。

不要装入筐顶部以上的疫苗。

图10

冷冻水包装:

将水上乐园放置在插槽 中 - 24小时后，冰袋 被冻结 冷冻水包可以存放在冷 冻室的中间

图11

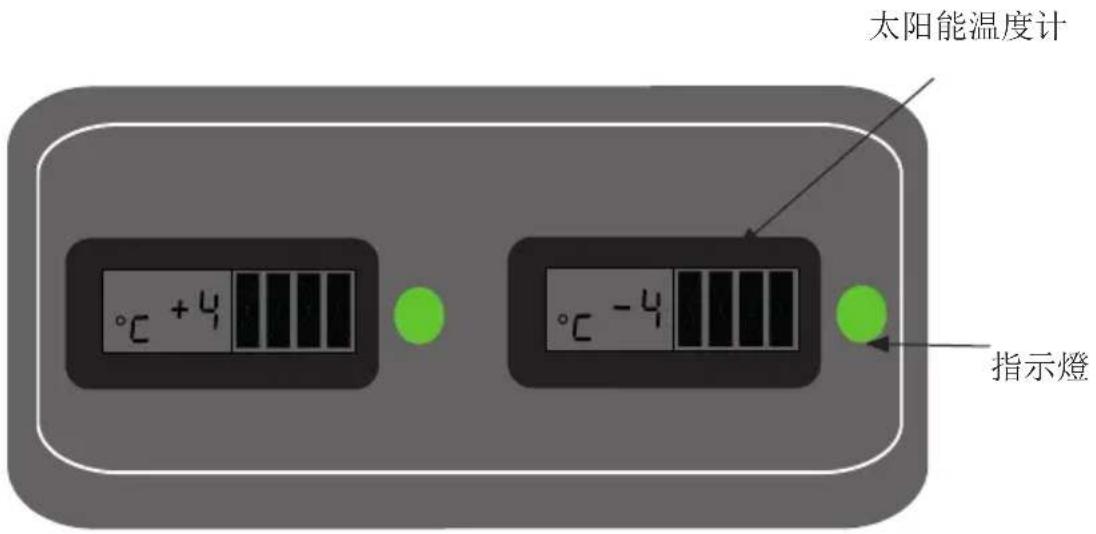

控制面板

太阳能温度计 °C + 4 °C - 4 指示燈

图12

控制器

设备配有控制疫苗室温度的控制器。控制器在出厂时已调整到默认设定值，该温度在大多数环境温度下可将疫苗室保持在 2^-8^ 的理想范围内。

如果关闭冷却器，确保关闭后对疫苗室进行彻底清洁和干燥，避免产生异味或发霉。为了避免产生异味，强烈建议将盖子稍微打开一点。

如果长期不使用冷却器，建议使用

开关关闭冷却器。这将断开电源线的电源

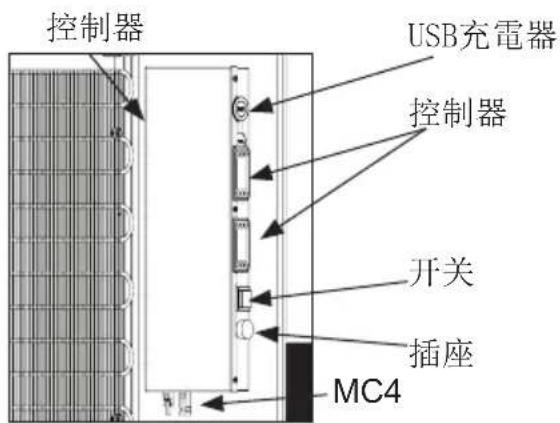

控制器 USB充电器 控制器 开关 插座 MC4

太阳能板应始终安装在牢固的屋顶上，或者栏杆上，安全并容易接近(不是对公众)。

太阳能板的安装应始终按照供应商的说明进行，采用厂商提供的，或者推荐的螺丝和装配件。

不要将太阳能板安装在建筑物，树木等阴影处。太阳能板的表面直接面对太阳。

规格

表格 2 上提供有太阳能板的规格。

類型。:2型根據E003/	PV01直 接驅動。
额定电压:18V
额定电源:360W(标准测试条件)
每行平行安装模块的数量:	2个平行阵列4个并联模块排列
担保:最少2年
设备表现担保:25年(至原始值的80%)
证书:UL,TÜV或符合IEC 61215要求。

表格 2

保养和清洁

太阳能制冷机的保养

日常保养 VLS 096 SDD:

日常维护：

疫苗室温度应当随时通过温度调节器早晚进行监察。注意，设备中的疫苗不能冷冻。

温度是产品出厂时设置的，不应由非授权人员进行调整。

请每天检查内部盖子是否放置妥当，盖子和设备装配是否紧密。

月保养：

清洁冰箱每月一次上栅格板的背面侧。

年保养：

检查电气连接和元件，每年最少清洁一次， 如有必要清洁多次。

太阳能板的保养

周保养

每周为太阳能板除尘一次，或者根据需要除尘。清洁应当用水进行。

每月维修：

避免阴影 应该定期监控阴影 不要像新的参天大树那样上来，因为这会减少能量

由系统生成。

年保养：

检查电气连接和元件，每年最少清洁一次， 如有必要清洁多次。 因为有火灾危险，有必要清除灰尘和脏污。

渗透和褐变。应检查布线以确保它安全。

检查放置硬件以确保 它状况良好，确保地球连接是连续的。

检查接线盒以确保有接线盒 没有积水和完整性 盖子密封，连接和夹紧 设备完好无损。

检查接线盒以确保有接线盒 没有积水和完整性 盖子密封，连接和夹紧 设备完好无损。

安装2周后应再度紧固所有的螺栓和螺帽，随后一年紧固一次。

清洁

清洁前应切断电源。

清洁设备的最好方式是使用热水 加少量的不含芳香剂的清洁剂。 绝对不能使用冲刷的清洁剂。 使用柔软的布片沾上干净的水彻底地擦干。 重要的是应防止水流进控制板。

盖子周围的密封条应当定期清洁，防止退色，延长使用寿命。使用干净的水清洁密封条后检查其是否仍旧密封。

如果设备一段时间不用，应关闭设备，切断电源，卸空设备，清洁内部，打开盖子让其通风，防止产生怪味。

除霜

存储的水包和空气中的水分将逐渐导致冷柜内部结霜和结冰。薄薄的一层霜和冰并不会影响冷柜的性能，但过厚的冰层可能会导致冰柜无法令人满意地冷却水包。可使用塑料刮板去除少量的松散冰霜。

请勿使用电气设备或尖锐物体，因为它们可能会损坏电器内部。

当冰霜层的厚度超过 4-5 mm 时，应对冷柜进行彻底的除霜。

除霜应在早晨 7am 至 9am 进行，就在太阳光照即将恢复足够强之前，启动压缩机并运行制冷系统。

请按照下列步骤进行：

1. 关闭 ON/OFF 按钮断开电源。重要提示！仅关闭冷柜的电源。（见图 15）

2. 从冷柜内取出所有水包，放入空蓄冷箱或适当包裹，以使它们尽可能保持低温。

3. 使冷柜的盖子保持打开。

4. 拧下位于电器下方右前方的排水塞。

5. 在除霜水放泄孔下放置一个托盘。

6. 将一盆热水（但不是开水）放在冷柜内，盖上冷柜盖，大约 30 分钟后，用塑料刮板铲松结霜。

7. 为了避免在除霜过程中将地板弄湿，建议时常检查除霜水盘，同时应盖好除霜排水管周围的地板，防止冰屑飞溅。当所有冰霜融化后，用水以及中性无香清洗剂清洁机柜内壁以及盖子、盖子垫片和机柜外壁。使用软布擦干冷柜，确保清洁后没有残留的水分。

8. 重新装回内部和外部放泄塞，检查盖子垫片有无缺损。
9. 重要！将排放塞拧回原位，然后使用 ON/OFF 按钮再次打开电源。
10. 验证水包无泄漏，然后将其放回冷柜。开启大约 5 分钟之后，按照说明放置水包。关闭盖子。

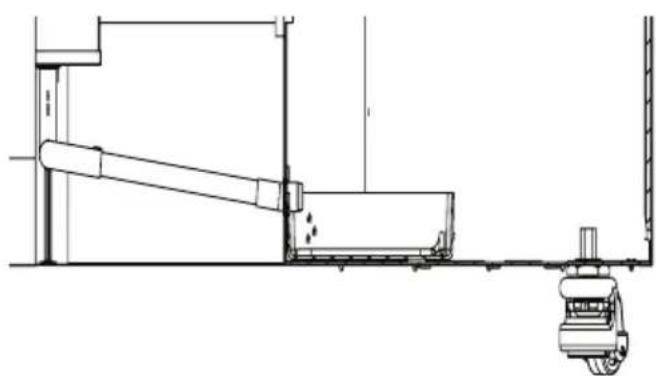

本机配备自动排水功能，疫苗仓底部有排水孔。

排水管收集由不可避免的冷凝产生的水滴，由于暖空气撞击墙壁的冷表面，这些水滴在某些时候会在疫苗隔间的内衬上产生。

这种冷凝最终会从侧面流到底部，然后水会顺着排水管流入位于压缩机顶部的滴水盘，当液体升温时，它会蒸发液体。

如果设备排水管被任何物体堵塞，水无法从疫苗隔间排出，这将导致水积聚，进而可能导致储存的疫苗瓶、贴纸、纸板箱等出现问题.

这就是为什么定期确保排水过滤器清洁且没有污垢和废物是重要的 SOP 程序的原因。

要进行清洁，请在软布上使用温水和温和的清洁剂，然后将过滤器连同周围的底部一起擦掉。

用干抹布或类似物品完成，以确保所有物体都被移除并且底部干燥。

这就是为什么定期确保排水过滤器

（图 17）清洁且没有污垢和废物是重要的 SOP 程序的原因。

故障 可能的原因 补救
压缩机不运行,冰包不冷。	耐心点,很可能压缩机几分钟内就会开动。	如果不开动,请检查下列情况:- 检查电源是否接上,从太阳能板到设备的电缆线是否正常。- 检查保险丝,若有必要进行更换。- 如果上述情形正常,请给监察员打电话。
压缩机在运行中,温度太高。	通风格板堵死。盖子关闭不妥。压缩机室风扇堵死或残损。安装设备的室内温度过高。	确保空气流通不受阻碍。确保盖子关闭适当。检查风扇是否运行,若不运行应当更换。参见:服务遮挡设备,使之不受直接的阳光照射,并确保室内更好的通风。
VLS024 SDD 制冷机的温度过低。	要在数字控制器的低设置点 串接监事调整
无温度显示。 太阳能温	度调节器功能不良。 更换太阳能温度调	节器。
绿色二极管无光亮 开关	已关闭保险丝烧毁二极管有缺欠	打开开关更换保险丝更换二极管

表格 3

担保，零件和服务

质量担保免责条款

由于直接或非直接的不当操作，使用错误，保养不良，不正确的建筑，安装或连接产生的故障和损害，火灾，事故，雷电，电压变化或者其它电气干扰，包括不良保险丝或者主设备的故障不包括在本担保中。

由本公司批准的服务中心之外的其他人进行的修理，以及其它厂商可以证实的生产或者材料之外的原因造成的故障不包含在本担保中。

请注意，更改设备的结构，或者更换设备的部件将导致本担保和产品责任无效，并且设备不能合法使用。等级牌上注明的批准文字也将无效。

由买方发现的运输损坏主要由买方和批发商之间解决，也就说，批发商应确保这种投诉应当得以解决，使买方满意。

在打电话寻求技术帮助之前请检查你自己是否能排除故障。如果你要求的帮助不在本担保范围内，也就说，如果设备出现故障是因为保险丝断裂，或者操作不当，将向你收取因为你打电话寻求帮助而产生的费用。

零件

订购零件时请说明设备的类型，系列和产品号。这些信息标注在等级板上。等级板上有各种技术信息，包括类型和系列号。

Model Serial no. VESTFROST SOLUTIONS WHO/PQS Code: E003. Serial No.: Made in Denmark Gross vol.: accine storage capacity: A Climate class T Polyurethane foam with Cyclopentane www.vestfrostsolutions.com Service phone: [phone] Type : CE R600a 0,063 kg Prod nr.

图19
产品号

處理

以下設備回收符號僅在歐盟國家有效。歐盟以外的國國家的廢物處置資訊如果要廢棄產品，請與當地機構或經銷商聯系，獲取正確的廢棄方法。

對於歐盟的商業用戶如果你希望拆卸電氣和電子設備，請和你的經銷商和供應商聯繫，獲取進一步的資訊。

其它國家有關處理這些廢物的資訊，請與您當地政府機關或者銷售商聯繫，詢問處理的正確方法。

請注意電池的符號

與化學符號組合，並符合法令對涉及的化學元素的規定。
