VLS 076 RF SDD - 冰箱 VESTFROST - 免费用户手册

产品类型	太阳能疫苗冷藏冷冻箱，用于疫苗储存和水容器冷冻
品牌	Vestfrost
型号	VLS 076 RF SDD
WHO PQS 代码	E003/119 VLS 076 RF SDD
电源	太阳能电池板（根据 E.003/PV01 的 2 型）：360 W（标准条件），额定电压 18 V，2 个并联网络，每组 4 个模块
疫苗储存温度	+2 °C 至 +8 °C（出厂设定）
工作环境温度	+5 °C 至 +43 °C（气候等级 0,1,2,3,4,6,8：32 °C；5 和 7：43 °C）
疫苗箱容量	未指定具体数值，但配备一个篮筐
冷冻室容量	用于水容器（冰蓄冷）
制冷剂	易燃碳氢化合物（数量和类型见铭牌）
主要功能	疫苗储存（2-8°C）、水容器冷冻、热蓄冷、直流压缩机、冷却风扇、电子控制器
日常维护	早晚检查疫苗箱温度，确保内盖已正确关闭
每月维护	清洁后部通风栅格；每周清洁一次太阳能电池板
年度维护	检查并清洁电气连接；拧紧螺栓和螺母；检查接地连续性
除霜	仅当冷冻室霜层超过 4-5 毫米时除霜；在早上 7 点到 9 点之间进行；使用塑料刮刀，切勿使用锋利器具
冷凝水排放	通过排水塞定期排空疫苗箱中的冷凝水
安全	请勿堵塞通风口；请勿损坏制冷回路；请勿在内部使用电器；请勿淋雨；将钥匙放在儿童接触不到的地方；仅限合格人员进行维修
清洁	清洁前断开电源；使用热水和温和的无香味洗涤剂；请勿使用研磨剂；彻底擦干；避免水进入控制面板
备件与可维修性	仅使用授权服务；订购备件时需提供型号和序列号；未经授权修改将导致保修失效
保修	涵盖制造缺陷；不包括因使用不当、维护不足等造成的损坏
废弃处理	遵守当地法规；设备绝缘层中含有易燃推进气体；请勿与生活垃圾一起丢弃
随附附件	疫苗储存篮；Fridge-Tag®（温度记录器）；太阳能线缆（带 MC4 连接器）

常见问题 - VLS 076 RF SDD VESTFROST

如何启动 VLS 076 RF SDD 设备？

在放入疫苗之前，必须先冷冻冰袋蓄冷。初始冷却在 43 °C 环境下可能需要大约 6 天。当早上显示的温度约为 +4 °C 时，设备即可使用。检查篮筐顶部的温度（应为 +2 °C 至 +8 °C）。

如果压缩机不启动怎么办？

等待几分钟，压缩机可能需要多次尝试。检查电源是否已连接，太阳能线缆是否损坏。同时检查保险丝。如果一切正常，请联系技术负责人。

为什么疫苗箱温度过高？

可能原因：通风栅格堵塞、盖子未关好、风扇卡住或故障、环境温度过高。确保空气流通畅通，检查盖子关闭情况和风扇运行。保护设备免受阳光直射并改善通风。

如何给冷冻室除霜？

当霜层超过 4-5 毫米时除霜，最好在早上 7 点到 9 点之间进行。切断冷冻室电源，取出水容器，打开排水塞，在内部放置一盆热水，等待 30 分钟，然后用塑料刮刀去除霜。切勿使用锋利器具或电器。

如何清洁设备？

使用电源开关断开电源。使用热水和温和的无香味洗涤剂。避免使用研磨剂。用清水冲洗并彻底擦干。不要让水渗入控制面板。定期清洁盖子密封圈以确保良好密封。

如果显示温度过低怎么办？

控制器为出厂设定，未经授权人员不得修改。如果温度过低，请联系您的技术主管进行调整。

如何安装太阳能电池板？

将电池板放置在屋顶或稳定的表面上，无阴影，直接朝向太阳。遵循供应商的说明。使用带 MC4 连接器的适当截面屏蔽电缆（20 米建议 6 mm²）。将电缆连接到设备后部的公/母连接器（即插即用连接）。

太阳能电池板的维护频率是多少？

每周用水清洁一次电池板灰尘。每月检查是否有新的阴影（如树木）影响发电。每年检查并清洁电气连接，拧紧螺栓并检查接地连续性。

如何排空疫苗箱中的冷凝水？

如果有积水，将疫苗转移到其他冰箱或冷藏箱。切断疫苗箱电源，打开排水塞（内部和外部），在排水口下面放置一个水盆。水排完后，清洁并擦干内部，装回排水塞并恢复电源。等待温度恢复到 +2 °C 至 +8 °C 后再放回疫苗。

需要遵守哪些安全预防措施？

请勿堵塞通风口。请勿使用机械或电器加速除霜。请勿损坏制冷回路。请勿将设备暴露在雨中。让儿童远离，勿让其无人看管下清洁。将钥匙放在儿童接触不到的地方。仅限合格人员进行维修。

用户手册 VLS 076 RF SDD VESTFROST

由于该设备含有可燃性制冷剂，确保制冷剂管路不被损坏是至关重要的。

标准EN378规定，安装设备的房间必须满足每使用8克碳氢制冷剂至少拥有1立方米的体积。这是为了避免在设备所在房间内，因制冷剂回路泄漏而形成可燃气体/空气混合物。设备中使用的制冷剂量标注在铭牌上。

警告：保持设备外壳或内置结构中的通风口畅通无阻。

警告：不要使用制造商推荐之外的机械装置或其他手段加速除霜过程。

警告：不要损坏制冷系统。

警告：不要在冷藏室内使用电器，除非是制造商推荐的类型。

警告：不要将设备暴露在雨中。

警告：本产品不适合年幼儿童使用，除非他们在负责人的监督下，确保他们能够安全使用本设备。

年幼儿童应有人员监督，确保他们不玩弄设备。

警告：不要损坏制冷系统。

警告：有火灾或爆炸的危险。使用可燃制冷剂。只能由经过培训的人员进行维修。

警告：请勿将爆炸性物质（如喷雾罐）放入本设备，因为它们含有易燃推进剂。

警告：请勿将爆炸性物质（如喷雾罐）放入本设备，因为它们含有易燃推进剂。

警告：放置设备时，确保电源线没有被夹住或损坏。

警告：切勿在设备附近放置多个便携式电源插座或便携式电源。

警告：器具使用易燃的絕緣吹氣。有關安全處置的信息，請聯繫您當地的處置服務。請參閱“處置”部分

内容

警告 2 内容 3 说明 4 操作指南 4 熟悉你的太阳能制冷机 VLS 076 SDD 5 警告！ 6 放置温度显示器 7 包装和打开包装 8 安装和启动 9 装载设备 10 太阳能板 11 太阳能板 12 保养和清洁 13 除霜 14 冷凝水放泄 15 故障查寻 16 担保，零件和服务 17 處理 18

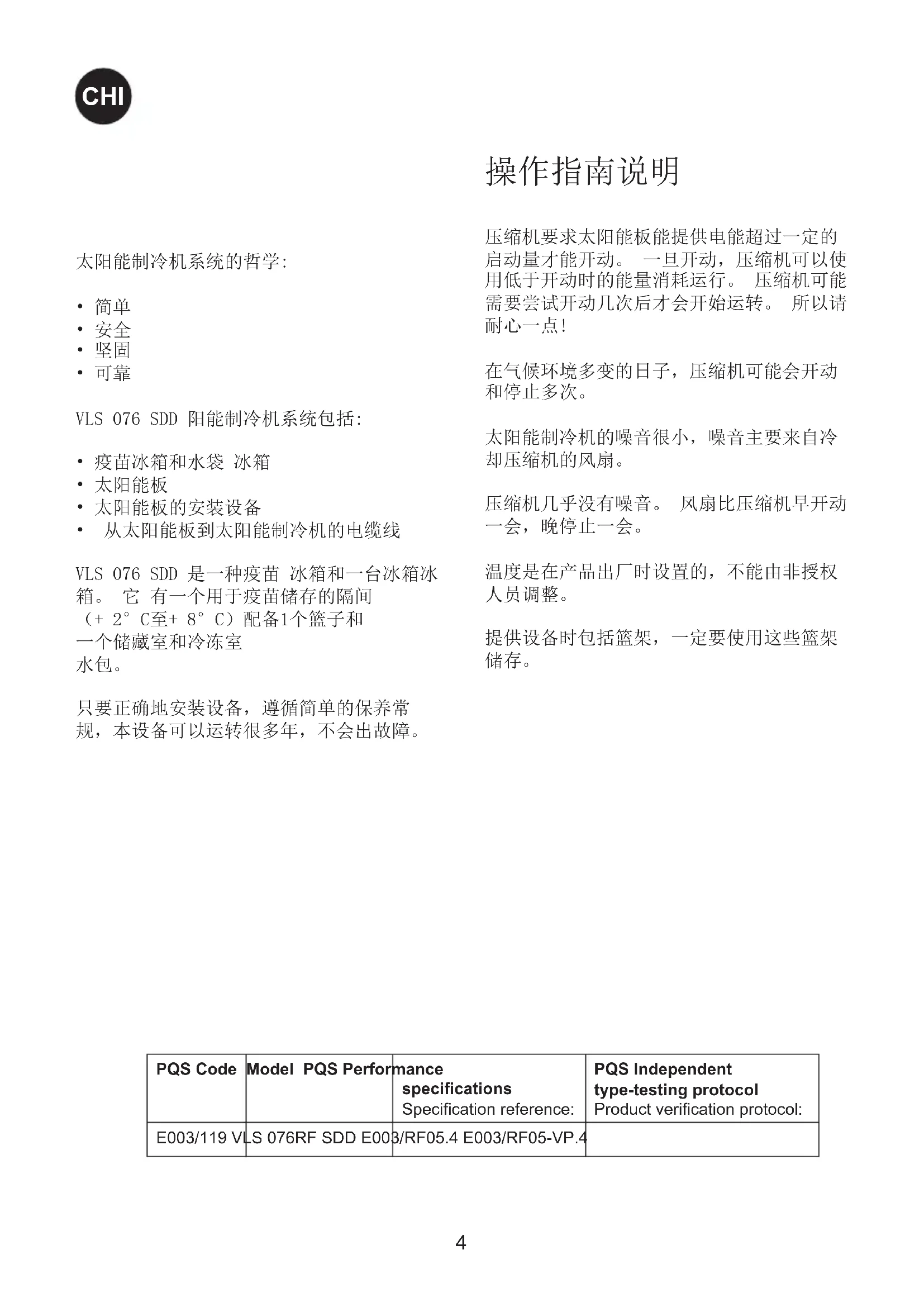

操作指南说明

太阳能制冷机系统的哲学：

• 简单 ·安全 ·坚固
• 可靠

VLS 076 SDD 阳能制冷机系统包括：

·疫苗冰箱和水袋冰箱 - 太阳能板 - 太阳能板的安装设备 - 从太阳能板到太阳能制冷机的电缆线

VLS 076 SDD 是一种疫苗冰箱和一台冰箱冰箱。它有一个用于疫苗储存的隔间

(+2°C 至 +8°C ）配备1个篮子和

一个储藏室和冷冻室水包。

只要正确地安装设备，遵循简单的保养常规，本设备可以运转很多年，不会出故障。

压缩机要求太阳能板能提供电能超过一定的启动量才能开动。一旦开动，压缩机可以使用低于开动时的能量消耗运行。压缩机可能需要尝试开动几次后才会开始运转。所以请耐心一点！

在气候环境多变的日子，压缩机可能会开动和停止多次。

太阳能制冷机的噪音很小，噪音主要来自冷却压缩机的风扇。

压缩机几乎没有噪音。风扇比压缩机早开动一会，晚停止一会。

温度是在产品出厂时设置的，不能由非授权人员调整。

提供设备时包括篮架，一定要使用这些篮架储存。

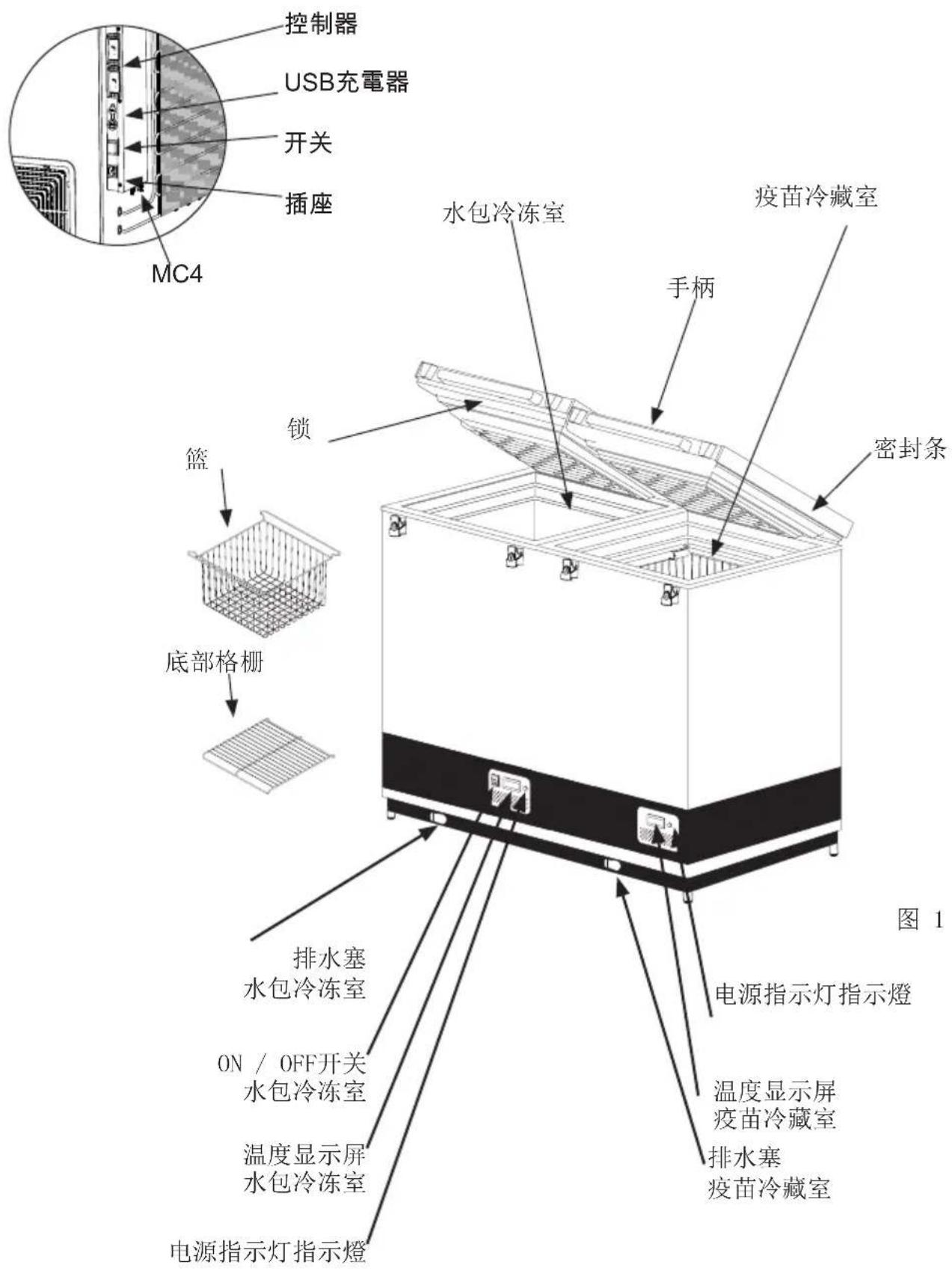

熟悉你的太阳能制冷机 VLS 076 SDD

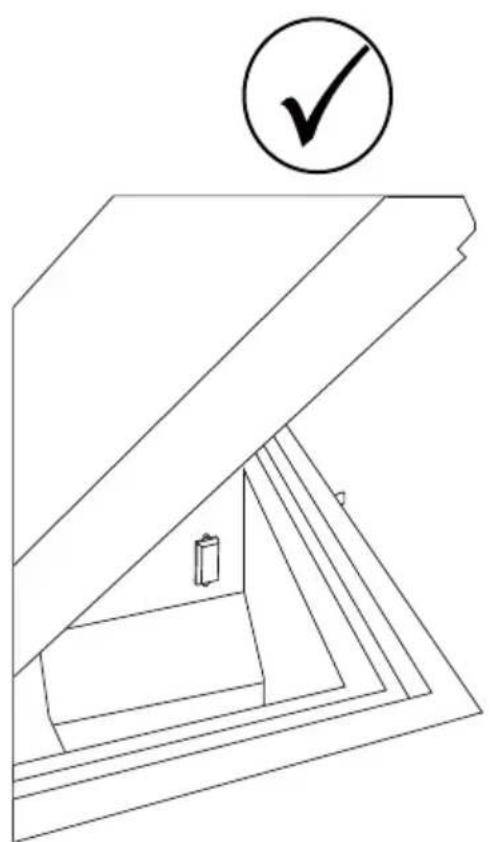

警告！

非常重要！

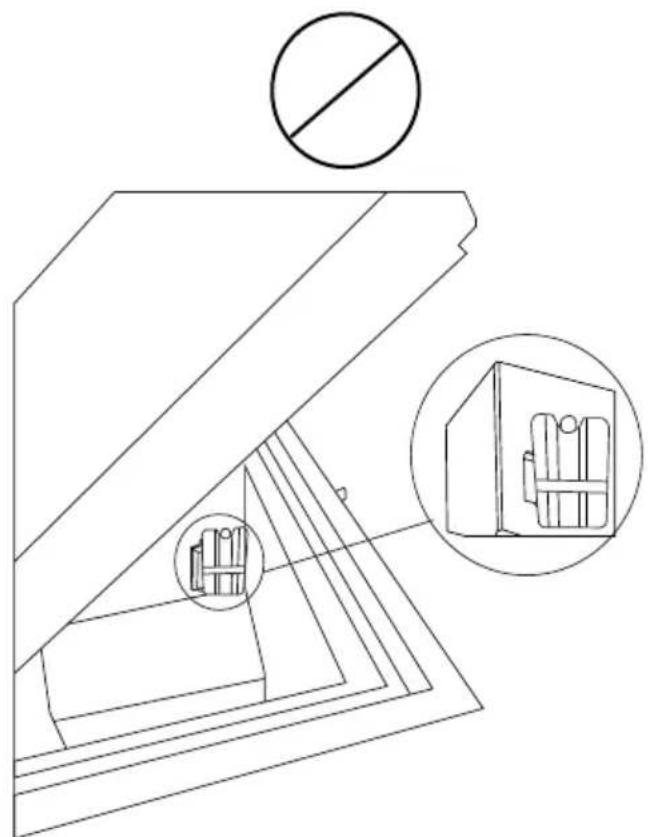

• 确保切勿将任何商品放在传感器盖上。

例如。水袋

图2

图3图4

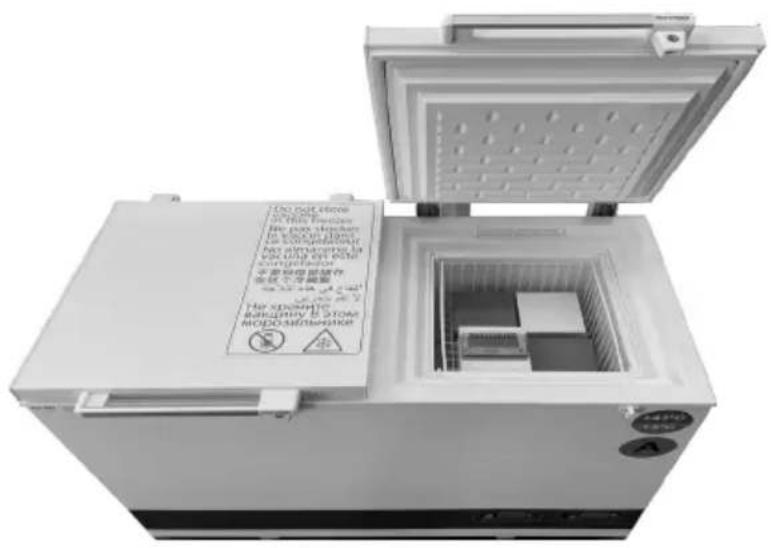

放置温度显示器

我们建议把温度显示器放置于疫苗冰箱的正中位置。

图5

Fridge-tag Support

包装和打开包装

放置

将设备安装在干燥、通风良好的地方。避免将设备安装在热源附近或阳光直接照射的地方。EN378标准规定，安装设备的房间里，设备每使用8克的R600a制冷剂应具备1立方米的容积，以避免在制冷剂循环漏气时形成可燃性气体混合物。使用的制冷剂数量在铭牌上注明。

将设备放置在地面上并确保其平整。

室温

本设备是按最大/最小的环境温度在 +5°C 到 +13°C 时疫苗室产生最佳温度水平而设计和调整的。

注意：设备不应放置在环境温度为 +5°C 以下的地方。

气候等级标示在铭牌上。

气候类型：

0, 1, 2, 3, 4, 6, 8 = 环境 32°C

气候类型：

5 和 7 = 环境 43°C

可调节脚

通过向上或向下拧紧可调节脚，将器械调平。

如果要将器械置于柔软的平面（例如，地板或地毯）上，最好每隔一段时间核查器械是否仍处于水平状态，因为器械的重量可能会将平面下压。

图6

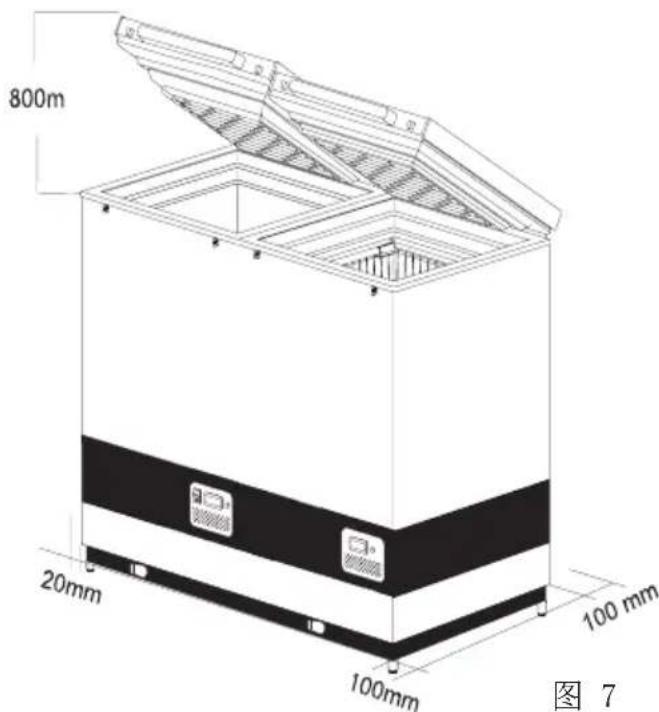

空气流通

设备通风良好，上下和周围的空气能够畅通无阻地流通非常重要。下列图3显示如何能够确保必要的空气流通。

图7

设备的基座和地面之间应有最少 30mm 的间隙。

设备的通风开口和内置结构应保持清洁。

注意：格板应能自由接近，无阻碍。

打开包装

打开设备包装，检查设备是否受损。如果你发现设备受损，应通告你的监察员。

安装和启动

安装

按照表格1连接太阳能板和设备，表格1上注明有电缆线的长度和规格。

该标准电缆尺寸和长度：6平方毫米和20M。

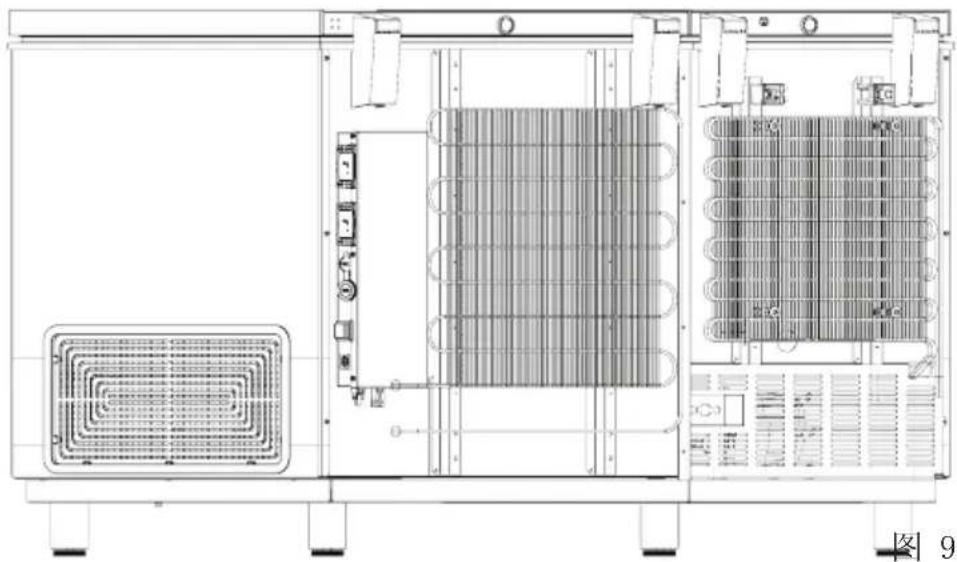

从太阳能电池板的厚双峰导线（蓝色和红色）必须被插入到压缩机室通过在背面的孔-见图。8

启动之前将设备彻底地清洁干净。

表格1

[mm2]	AWG
2,5	12	8	26
4	12	13	42
6	10	20	65
10	8	32	105

启动

设备装载疫苗冰包前整流器必须冷冻。在环境温度为 43° C 的地方冷却时间大约为5-7天。

当温度调节器显示屏上的早晨温度约为 +4°C 时，设备装载疫苗就绪。检查篮架上部的温度。其温度应在 +2°C 和 +8°C 之间。

疫苗应放置并安排在篮架里，参见第10页。

应随时通过温度调节器监控疫苗室的温度，其温度应在 +2°C 和 +8°C 之间。

本温度是产品出厂时设置的，不应由非授权人员调整。

图8

装载设备

图10

装载疫苗

当疫苗室的温度稳定下来时，即温度在 +2° C 至 +8° C 之间，压缩器停止又开始时，便可以装载疫苗了。疫苗应安置在疫苗篮内。

（图10）

为了确保空气流通，并防止疫苗温度过低，必须避免直接接触到内壁。

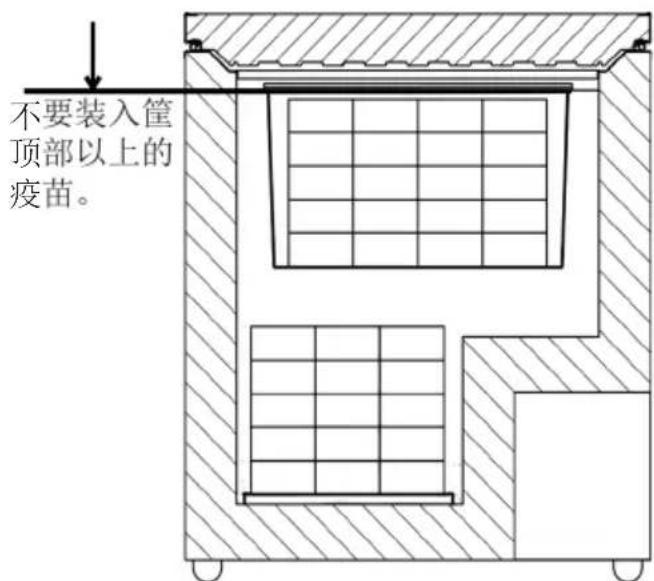

在筐疫苗负荷不得筐顶部以上。

图11

冷冻水包装：

图12

控制面板

图13 指示灯表示有电。

太阳能板

放置

太阳能板应始终安装在牢固的屋顶上，或者栏杆上，安全并容易接近（不是对公众）。

太阳能板的安装应始终按照供应商的说明进行，采用厂商提供的，或者推荐的螺丝和装配件。

不要将太阳能板安装在建筑物，树木等阴影处。太阳能板的表面直接面对太阳。

规格

表格2上提供有太阳能板的规格。

表格2

類型。:2型根據 E003/	PV01直 接驅動。
額定电压: 18V
額定电源:360W(标准測試条件)
每行平行安装模块的 数量:	2个平行阵列 4个并联模块 排列
担保:最少2年
设备表现担保:25年(至原始值的80%)
证书:UL, TÜV或符合IEC 61215要求。

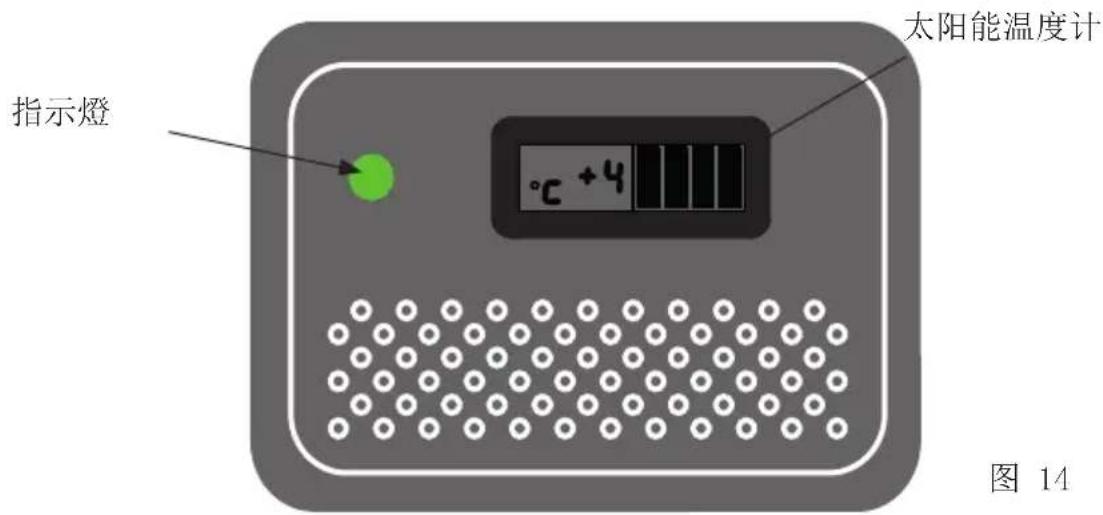

控制面板

指示灯指示压缩机正在运行

控制器

设备配有控制疫苗室温度的控制器。控制器在出厂时已调整到默认设定值，该温度在大多数环境温度下可将疫苗室保持在 2°C - 8°C 的理想范围内。

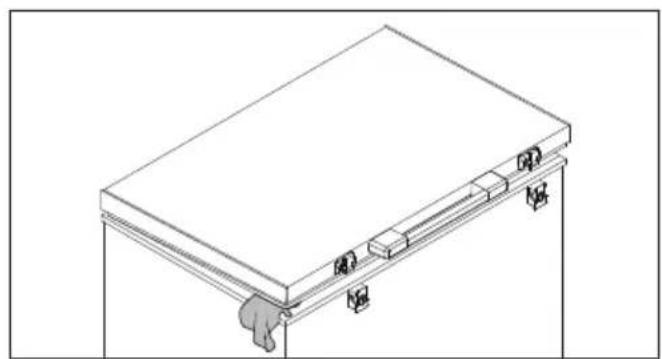

如果关闭冷却器，确保关闭后对疫苗室进行彻底清洁和干燥，避免产生异味或发霉。为了避免产生异味，强烈建议将盖子稍微打开一点。

如果长期不使用冷却器，建议使用

开关关闭冷却器。这将断开电源线的电源

保养和清洁

太阳能制冷机的保养

日常保养 VLS 076 SDD:

日常维护：

疫苗室温度应当随时通过温度调节器早晚进行监察。注意，设备中的疫苗不能冷冻。

温度是产品出厂时设置的，不应由非授权人员进行调整。

请每天检查内部盖子是否放置妥当，盖子和设备装配是否紧密。

月保养：

清洁冰箱每月一次上栅格板的背面侧。

年保养：

检查电气连接和元件，每年最少清洁一次，如有必要可多次清洁。

太阳能板的保养

周保养

每周为太阳能板除尘一次，或根据需要除尘。清洁应当用水进行。

每月维修：

避免阴影。应定期监控阴影，不要像新栽的参天大树那样任其生长，因为这会减少能量产出。

由系统生成。

年保养：

检查电气连接和元件，每年最少清洁一次，如有必要可多次清洁。因为有火灾危险，有必要清除灰尘和脏污。

渗透和褐变。应检查布线以确保其安全。

检查安装硬件以确保其状况良好，确保接地连接是连续的。

检查接线盒，确保接线盒内无积水，盖子密封完整，连接和夹紧设备完好无损。

检查接线盒，确保接线盒内无积水，盖子密封完整，连接和夹紧设备完好无损。

安装2周后应再次紧固所有的螺栓和螺帽，随后每年紧固一次。

清洁

清洁前应切断电源。

清洁设备的最好方式是使用热水加少量的不含芳香剂的清洁剂。绝对不能使用冲刷的清洁剂。使用柔软的布片沾上干净的水彻底地擦干。重要的是应防止水流进控制板。

盖子周围的密封条应当定期清洁，防止退色，延长使用寿命。使用干净的水清洁密封条后检查其是否仍旧密封。

如果设备一段时间不用，应关闭设备，切断电源，卸空设备，清洁内部，打开盖子让其通风，防止产生怪味。

除霜

存储的水包和空气中的水分将逐渐导致冷柜内部结霜和结冰。薄薄的一层霜和冰并不会影响冷柜的性能，但过厚的冰层可能会导致冰柜无法令人满意地冷却水包。可使用塑料刮板去除少量的松散冰霜。

请勿使用电气设备或尖锐物体，因为它们可能会损坏电器内部。

当冰霜层的厚度超过 4 - 5mm 时，应对冷柜进行彻底的除霜。

除霜应在早晨7am至9am进行，就在太阳光照即将恢复足够强之前，启动压缩机并运行制冷系统。

请按照下列步骤进行：

1.关闭ON/OFF按钮断开电源。重要提示！仅关闭冷柜的电源。（见图16） 2. 从冷柜内取出所有水包，放入空蓄冷箱或适当包裹，以使它们尽可能保持低温。 3. 使冷柜的盖子保持打开。 4. 打开两个放泄塞。一个位于冷柜内部，另一个位于电器左前方。 5. 在除霜水放泄孔下放置一个托盘。 6. 将一盆热水（但不是开水）放在冷柜内，盖上冷柜盖，大约30分钟后，用塑料刮板铲松结霜。

7.为了避免在除霜过程中将地板弄湿，建议时常检查除霜水盘，同时应盖好除霜排水管周围的地板，防止冰屑飞溅。当所有冰霜融化后，用水以及中性无香清洗剂清洁机柜内壁以及盖子、盖子垫片和机柜外壁。使用软布擦干冷柜，确保清洁后没有残留的水分。 8. 重新装回内部和外部放泄塞，检查盖子垫片有无缺损。 9. 按下ON/OFF按钮重新接通电源。 10. 验证水包无泄漏，然后将其放回冷柜。开启大约5分钟之后，按照说明放置水包。关闭盖子。

图17

冷凝水放泄

由于空气中的水分与疫苗柜内的冷表面接触，预计内衬层的侧壁将会出现冷凝水。冷凝水汇集在底部，需要定期从这里排出。如果疫苗柜底部布满冷凝水，则应开始放泄/干燥操作。

如果存在下面的情况，冷凝水将会增多：

• 设备打开得过于频繁。
• 盖子未正确关闭。
• 盖子垫片受损。
• 水气含量过高。

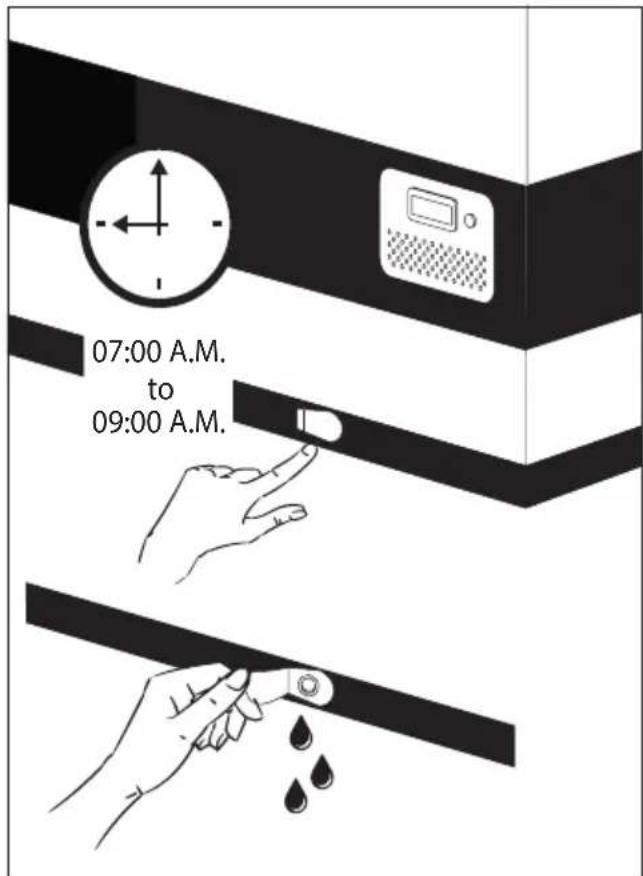

冷凝水排放应在早晨7am至9am进行，就在太阳光照即将恢复足够强之前，启动压缩机并运行制冷系统。

请按照下列步骤进行：

重要提示！

排放冷凝水之前，必须将疫苗移到另一个正在运行的ILR或带有调温冰袋的蓄冷箱中。

1.关闭ON/OFF按钮断开电源。重要提示！仅关闭疫苗柜的电源。（见图17） 2. 打开两个放泄塞。一个位于冷柜内部，另一个位于电器右前方。 3.在冷凝水放泄孔下放置一个托盘。

4.小心地除去内衬上的所有冷凝水液滴冰后，用水以及中性无香清洗剂清洁机柜内壁以及盖子、盖子垫片和机柜外壁。使用软布擦干疫苗柜，确保清洁后没有残留的水分。 5. 重新装回内部和外部放泄塞，检查盖子垫片有无缺损。 6. 按下ON/OFF按钮重新接通电源。 7.当电器恢复到存储疫苗要求的安全温度 2° - 8°C 时，将疫苗整齐地放成几排并留出间隙。

图18

故障查寻

故障 可能的原因 补救
压缩机不运行, 冰包不冷。	耐心点,很可能压缩机几分钟内就会开动。	如果不开动,请检查下列情况:-检查电源是否接上,从太阳能板到设备的电缆线是否正常。-检查保险丝,若有必要进行更换。-如果上述情形正常,请给监察员打电话。
压缩机在运行中,温度太高。	通风格板堵死。盖子关闭不妥。压缩机室风扇堵死或残损。安装设备的室内温度过高。	确保空气流通不受阻碍。确保盖子关闭适当。检查风扇是否运行,若不运行应当更换。参见:服务遮挡设备,使之不受直接的阳光照射,并确保室内更好的通风。
VLS024 SDD制冷机的温度过低。	要在数字控制器的低设置点串接监事调整
无温度显示。 太阳能温度调节器功能不良。 更换太阳能温度调节器。
绿色二极管无光亮 开关	已关闭保险丝烧毁二极管有缺欠	打开开关更换保险丝更换二极管

表格3

担保，零件和服务

质量担保免责条款

由于直接或非直接的不当操作、使用错误、保养不良、不正确的建筑、安装或连接产生的故障和损害，以及火灾、事故、雷电、电压变化或其它电气干扰（包括不良保险丝或主设备的故障）不包括在本担保中。

由本公司批准的服务中心之外的其他人进行的修理，以及其它厂商可以证实的生产或材料之外的原因造成的故障不包含在本担保中。

请注意，更改设备的结构或更换设备的部件将导致本担保和产品责任无效，并且设备不能合法使用。等级牌上注明的批准文字也将无效。

由买方发现的运输损坏主要由买方和批发商之间解决，也就是说，批发商应确保这种投诉应当得以解决，使买方满意。

在打电话寻求技术帮助之前，请检查你自己是否能排除故障。如果你要求的帮助不在本担保范围内，也就是说，如果设备出现故障是因为保险丝断裂或操作不当，将向你收取因为你打电话寻求帮助而产生的费用。

零件

订购零件时请说明设备的类型、系列和产品号。这些信息标注在等级板上。等级板上有各种技术信息，包括类型和系列号。

图19

处理

以下设备回收符号仅在欧盟国家有效。欧盟以外的国家的废物处置信息：如果要废弃产品，请与当地机构或经销商联系，获取正确的废弃方法。

对于欧盟的商业用户：如果你希望拆卸电气和电子设备，请和你的经销商和供应商联系，获取进一步的信息。

其它国家有关处理这些废物的信息，请与您当地政府机关或者销售商联系，询问处理的正确定方法。

请注意电池的符号

與化學符號組合，並符合法令對涉及的化學元素的規定。

：
