Type de produit	Ventilateur de plafond/mural
Marque	Broan
Modèle	L700
Dimensions du boîtier	54,6 cm de longueur, largeur variable selon montage
Diamètre du conduit	10 po (25,4 cm) circulaire
Poids estimé	Environ 5 à 7 kg
Alimentation	120 V, 60 Hz (standard)
Moteur	Lubrifié à vie, ne pas démonter
Débit d’air	Non spécifié dans la notice, usage résidentiel
Niveau sonore	Non spécifié
Installation	Plafond ou mur, conduit circulaire 10 po, décharge horizontale ou verticale
Utilisation	Ventilation générale continue, compatible avec variateur de vitesse
Entretien	Nettoyer grille avec aspirateur ou chiffon doux et savon doux ; soufflerie démontable pour nettoyage
Sécurité	Mise à la terre obligatoire ; utiliser GFCI si au-dessus d’une baignoire/douche ; couper l’alimentation avant entretien
Garantie	1 an pièces et main-d'œuvre (sauf accessoires)
Pièces détachées	Disponibles par numéro de référence (ex: moteur 9080488, grille 98009463)
Réparabilité	Soufflerie amovible, moteur non démontable ; pièces standard visserie

FOIRE AUX QUESTIONS - L700 BROAN

Le ventilateur peut-il être installé dans une salle de bain ?

Oui, à condition d’être installé au-dessus d’une baignoire ou douche avec un circuit protégé par un GFCI (interrupteur différentiel). Ne placez jamais l’interrupteur à portée de la baignoire ou douche.

Quel type de conduit dois-je utiliser ?

Utilisez un conduit métallique circulaire de 10 po (25,4 cm). Le ventilateur accepte une transition 4½ x 18½ vers 10 po. La décharge peut être horizontale ou verticale.

Comment nettoyer le ventilateur ?

Pour la grille : utilisez un aspirateur ou retirez-la et nettoyez avec un chiffon doux et du savon doux. Pour la soufflerie : débranchez l’alimentation, retirez la grille, déconnectez la soufflerie, nettoyez la roue sans laisser d’eau pénétrer dans le moteur. Remontez après séchage complet.

Puis-je utiliser un variateur de vitesse ?

Oui, le ventilateur est compatible avec un variateur de vitesse à semi-conducteurs. Suivez les instructions de câblage du variateur et respectez les codes électriques locaux.

Que faire si le ventilateur fait du bruit ?

Assurez-vous que l’unité est exempte de poussière de chantier et que les coussinets du moteur ne sont pas endommagés. Si le bruit persiste, vérifiez que la roue de la soufflerie est bien équilibrée et que les fixations sont serrées.

Comment installer le ventilateur dans un plafond existant ?

Utilisez les supports fournis en les fixant de part et d’autre du boîtier, retournés si nécessaire pour que le boîtier affleure le plafond fini. Reportez-vous aux schémas de montage pour construction déjà terminée.

Quelle est la procédure pour remplacer le moteur ?

Le moteur est intégré à la soufflerie. Remplacez l’ensemble soufflerie (réf. 97014821 pour L700) en dévissant les écrous de fixation et en reconnectant le harnais. Le moteur n’est pas réparable individuellement.

Où puis-je trouver les pièces de rechange ?

Commandez les pièces par numéro de référence auprès de Broan-NuTone. La liste complète figure en page 12 de la notice. Exemples : grille (98009463), roue de soufflerie (9911 10805), moteur (9080488).

Le ventilateur peut-il être utilisé dans une cuisine ?

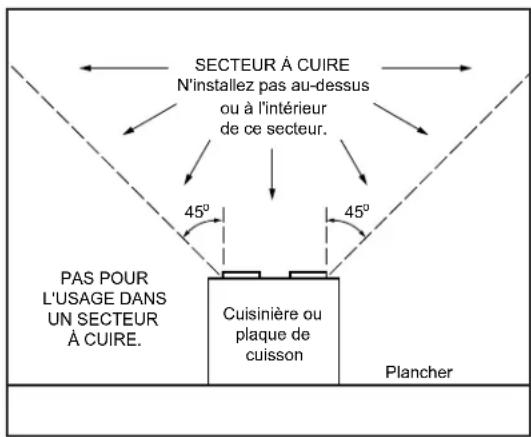

Non, ce modèle n’est pas conçu pour une zone de cuisson. Il ne doit pas être installé au-dessus ou à l’intérieur d’un secteur à cuire. Il est réservé à la ventilation générale.

Que faire en cas de panne pendant la garantie ?

Contactez Broan-NuTone dans les 7 jours suivant la constatation du défaut, avec le numéro de modèle et la preuve d’achat. La garantie d’un an couvre les pièces et la main-d’œuvre pour un défaut de matériau ou de fabrication.

MODE D'EMPLOI L700 BROAN

Montage au plafond/mur

1. Utilisez cette unité seulement de la façon prévue par le fabricant. Pour d'autres renseignements, contactez le fabricant à l'adresse ou au numéro de téléphone qui se trouve dans la garantie.
2. Avant d'effectuer une réparation ou un entretien sur cet appareil, coupez le courant au tableau d'alimentation et verrouillez celui-ci pour empêcher que la tension soit remise accidentellement. Lorsque le verrouillage de la déconnexion n'est pas possible, mettez bien en vue un signal d'avertissement telle qu'une étiquette, sur le panneau d'alimentation.
3. L'installation et la pose des fils électriques doivent être effectuées par une ou des personnes qualifiées conformément à tous les codes et normes applicables, incluant les normes de construction en rapport aux incendies.
4. Il faut suffisamment d'air pour une combustion appropriée et l'échappement des gaz par le tuyau de la cheminée de l'équipement brûlant du combustible pour prévenir un contre-courant. Suivez les instructions du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et des autorités du code local.
5. Lors de la coupe ou du perçage dans un mur ou un plafond, prenez soin de ne pas endommager les fils électriques et les autres utilités dissimulées.
6. La décharge des ventilateurs à conduit par l'évent doit toujours se faire à l'extérieur.
7. Pour réduire le rsque d'incendie, utilisez seulement des donduits de ventilation en métal.
8. Si cette unité doit être installée au-dessus d'une baignoire ou d'une douche, elle doit être marquée comme étant appropriée pour l'application et être connectée à un circuit dérivé protège GFCI (interrupteur de circuit en cas de défaut de mise à la terre du neutre).
9. Ne placez jamais un interrupteur dans un endroit où il peut être rejoint d'une baignoire ou d'une douche.
10. Cette unité doit être mise à la terre.

ATTENTION

1. Pour ventilation générale seulement. Ne l'utilisez pas pour évacuer les vapeurs ou matériaux dangereux ou que peuvent exploser.
2. Pour éviter d'endommager les coussinets du moteur et des turbines bruyantes et/ou mal équilibrées, assurez que l'unité motrice est exempte de poussière provenant des murs en pierres sèches et la construction.
3. Veuillez lire l'étiquette de spécifications sur le produit pour d'autres renseignements et exigences.

Garantie limitée

Période de garantie et exclusions : Broan-NuTone LLC (la « Société ») garantit au consommateur acheteur initial (« vous ») de son produit (le « Produit ») que celui-ci est exempt de tout vice de matériau ou de fabrication pour une période de un (1) an à compter de la date d'achat originale. La période de la garantie limitée sur toute pièce de remplacement fournie par la Société et sur tout produit réparé ou remplacé en vertu de la présente garantie limitée correspond au reste de la période de garantie originale.

La présente garantie ne s'applique pas aux commandes de vitesse, tubes fluorescents et aux démarreurs, ni aux ampoules halogènes ou incandescentes, fusibles, filtres, conduits, capuchons de toit, capuchons muraux et autres accessoires pour conduits pouvant avoir été achetés séparément et installés avec le produit. La présente garantie ne couvre pas (a) les travaux d'entretien et de service normaux, (b) l'usure normale, (c) tout produit ou toute pièce ayant fait l'objet d'une mauvaise utilisation, d'un abus, d'un usage anormal, d'une négligence, d'un accident, d'un entretien, rangement ou réparation inadéquats ou insuffisants (autre que par la Société), (d) les dommages dus à une mauvaise installation, ou à une installation ou utilisation contraires aux recommandations ou instructions, (e) tout produit déplacé de son lieu d'installation original, (f) les dommages dus à des éléments environnementaux ou naturels, (g) les dommages dus au transport, (h) l'usure naturelle du fini, (i) les produits utilisés à des fins commerciales ou non-résidentielles ou (j) les dommages dus à un incendie, à une inondation ou à un événement fortuit. La présente garantie ne couvre que les produits vendus au consommateur initial aux États-Unis par la Société ou par les distributeurs américains autorisés par la Société.

La présente garantie remplace toute garantie précédente et le consommateur et acheteur initial ne peut la céder à quiconque.

Aucune autre garantie : La présente garantie limitée stipule les seules obligations de la Société et votre seul recours en cas de produits défectueux. La garantie ci-dessus est exclusive et remplace toute autre garantie, expresse ou tacite. LA SOCIÉTÉ EXCLUT TOUTE AUTRE GARANTIE EXPRESSE ET TOUTE GARANTIE DÉCOULANT IMPlicitEMENT DE LA LOI, Y COMPRIS, SANS S'Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE ET D'ADÉQUATION À UN USAGE PARTICULIER. Dans la mesure où la loi en vigueur interdit l'exclusion des garanties tacites, la durée de toute garantie tacite est limitée à la période stipulée ci-dessus pour la garantie expresse. Certaines juridictions interdisant de limiter la durée d'une garantie tacite, la limitation ci-dessus peut ne pas s'appliquer à votre situation. Toute description verbale ou écrite du produit a pour seule fin de l'identifier et ne doit pas être interprétée comme une garantie expresse.

Si possible, chaque disposition de cette garantie limitée doit être interprétée de sorte à être en vigueur et valide en vertu des lois applicables, mais si une disposition s'avère interdite ou invalide, elle le sera seulement dans la mesure de cette interdiction ou invalidité, sans invalider le reste de cette disposition ni les autres dispositions de la présente garantie limitée.

Recours : Pendant la période de garantie limitée applicable, la Société pourra, à son choix, fournir des pièces de rechange ou réparer ou remplacer, sans frais, tout produit ou toute pièce, dans la mesure où la Société constate qu'il est couvert et contrevient à la présente garantie limitée dans des conditions normales d'utilisation et de service. La Société vous enverra gratuitement le produit réparé ou remplacé ou les pièces de rechange. Vous êtes responsable des frais de démontage, de remontage, d'expédition, d'assurance ou de tous autres frais de transport pour l'envoi du produit ou de la pièce à la Société. Si vous devez envoyer le produit ou la pièce à la Société, tel que la Société vous l'indiquera, vous devnez l'emballier correctement. La Société n'est pas responsable des dommages subis lors du transport. La Société se réserve le droit d'utiliser des produits ou des pièces remis en état, remis à neuf, réparés ou réussines dans le processus de réparation ou de remplacement sous garantie. Lesdits produits ou pièces seront comparables en fonction et en performance aux produits et pièces d'origine et seront garantis pendant le reste de la période de garantie originale.

Exclusion de dommages : L'OBLIGATION DE LA SOCIÉTÉ DE FOURNIR DES PIÈCES DE RECHANGE, OU DE RÉPARER OU REMPLACER LE PRODUIT, À SON CHOÏX. CONSTITUE VOTRE SEUL ET UNIQUE RECOURS EN VERTU DE LA PRÉSENTE GARANTIE LIMITÉE ET LA SEULÉ ET UNIQUE OBLIGATION DE LA SOCIÉTÉ. LA SOCIÉTÉ NE PEUT Ê TRE TENUE RESPONSABLE DE TOUT DOMMAGE INDIRECT, CONSÉCUTIF, ACCESSOIRE OU SPECIAL DÉCOULANT DE L'UTILISATION OU DU RENDEMENT DU PRODUIT.

Certains territoires ou provinces ne permettant pas la limitation ou l'exclusion des dommages indirects ou consécutifs, la limitation ci-dessus peut ne pas s'appliquer à votre situation. La présente garantie vous confère des droits spécifiques reconnus par la loi. D'autres droits pourraient également vous être accordés selon la législation locale en vigueur.

La présente garantie ne couvre que le remplacement ou la réparation des produits ou pièces défectueux à l'usine principale de la Société et ne comprend pas les frais de voyage et ni les dépenses quotidiennes pour une réparation à domicile.

Toute aide que la Société vous fournit en dehors des dispositions, limitations ou exclusions de cette garantie limitée ne constituera en rien une renonciation auxdites dispositions, limitations ou exclusions, et ne prolongera aucunement cette garantie pas plus qu'elle ne la remettra en vigueur. La Société ne vous remboursera aucune dépense encourue par vous pour la réparation ou le remplacement de tout produit défectueux, sauf celles que vous avez encourues avec la permission écrite préalable de la Société.

Comment bénéficier du service de garantie : Pour vous prévaloir de cette garantie, vous devez (a) aviser la Société à l'adresse ou au numéro de téléphone indiqués ci-dessous dans les sept (7) jours du constat de la défectuosité couverte, (b) donner le numéro de modèle du produit et le numéro d'identification de la pièce et (c) décrire la nature de la défectuosité du produit ou de la pièce. Lors de votre demande de garantie, vous devez présenter une preuve de la date d'achat originale. Si vous ne pouvez pas fournir une copie écrite de la garantie limitée originale, les dispositions de la garantie limitée écrite la plus récente de la Société concernant ce produit particulier s'appliqueront. Vous trouverez les garanties limitées écrites les plus récentes des produits de la Société sur le site www.broan.ca.

Broan-NuTone Canada, Inc. 1140 Tristar Drive, Mississauga, Ontario L5T 1H9 www.broan.ca 800-637-1453

Installateur: Remetez ce manuel au protpriétaire de maison.

Propriétaire de maison: Mode d'utilisation et soin à la page 11.

INSTALLATION TYPIQUE

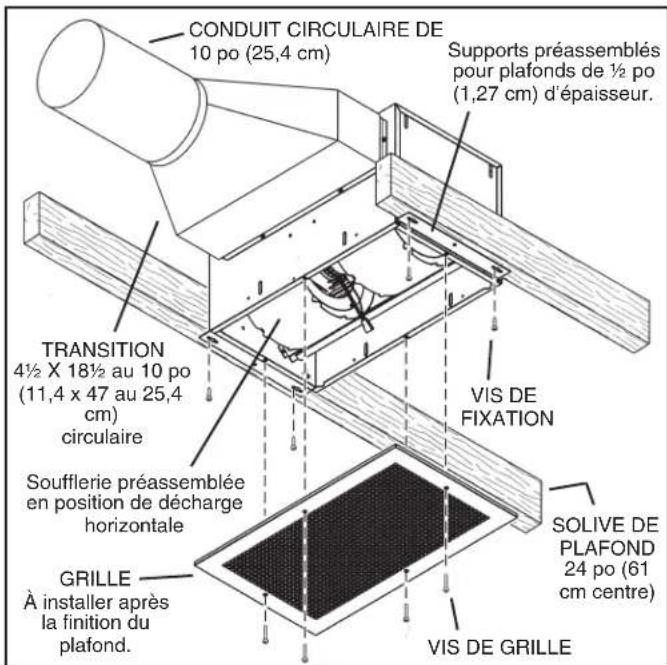

MONTAGE (Construction en cours)

Appareil installé dans un bâtiment en cours de construction.

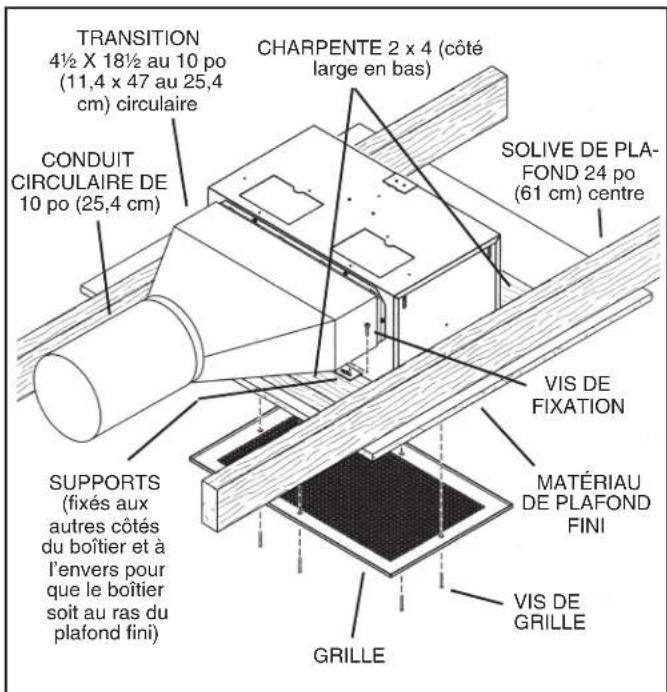

MONTAGE (construction terminée)

Appareil installé dans un bâtiment déjà construit.

INSTALLATION TYPIQUE

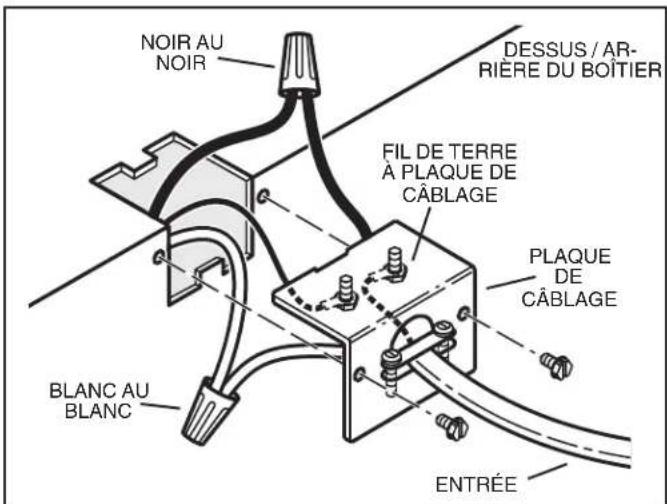

CÂBLAGE

Le ventilateur peut être branché depuis l'extérieur du boîtier. Utiliser des connecteurs homologués UL pour les branchements, conformément aux codes locaux en vigueur.

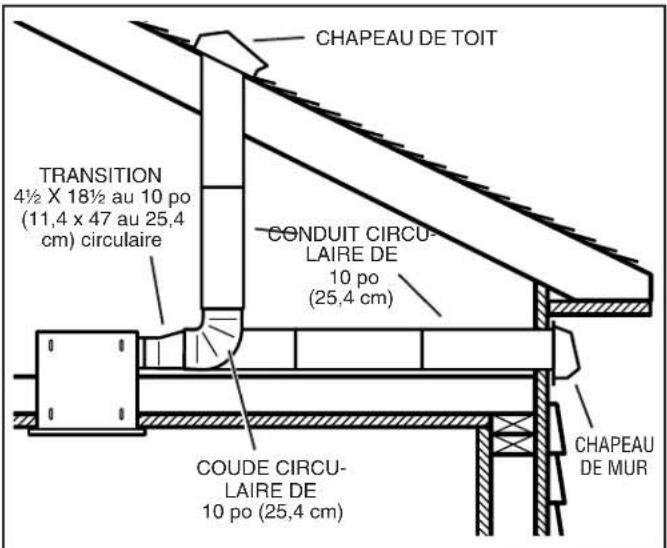

INSTALLATION DES CONDUITS (décharge de soufflerie horizontale)

Deux manières de raccorder les conduits à un appareil prémonté.
REMARQUE : Veiller à retirer le ruban adhésif d'expédition du volet du registre et s'assurer que ce dernier s'ouvre et se ferme librement à l'intérieur du conduit. Utiliser du ruban adhésif pour assurer et étancher les raccords des conduits.

OPTIONS DE MONTAGE

Des écrous à six pans ¼-20 fixent les supports au boîtier. Desserrer et resserrer ou retirer et replacer les écrous si nécessaire, selon la position désirée pour le support.

Supports en position préassemblée
(Sortie parallèle aux solives)
(Bâtiment en cours de con- struction)

Supports retournés et fixés de part et d'autre de la sortie du boîtier

(Sortie perpendiculaire aux solives)
(Bâtiment déjà construit)

Supports fixés de part et d'autre de la sortie du boîtier
(Sortie perpendiculaire aux solives)
(Bâtiment en cours de con- struction)

Supports retournés pour donner environ1 po de dégage-ment supplémentaire

(Sortie perpendiculaire aux solives)
(Bâtiment en cours de con- struction)

Supports fixés sur le dessus, de part et d'autre du boîtier (Sortie parallèle aux solives)
(Bâtiment en cours de con- struction ou déjà construit)

Supports retournés et fixés sur le dessus, de part et d'autre du boîtier
(Sortie parallèle aux solives)
(Bâtiment en cours de con- struction ou déjà construit)

OPTIONS DE CÂBLAGE

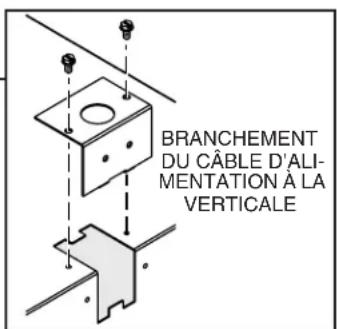

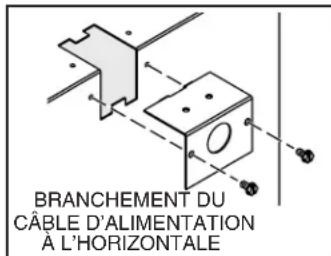

POSITION DE LA PLAQUE DE CÂBLAGE

La plaque de câblage se fixe sur le côté ou sur le dessus du boîtier.

Raccord de soufflerie et de conduit en position de décharge horizontale (préassemblée)
Raccord de soufflerie et de conduit en position de décharge verticale

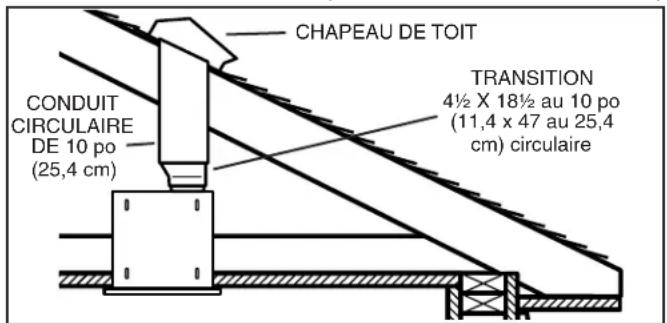

INSTALLATION DES CONDUITS (décharge de soufflerie verticale)

Raccordement de conduit typique à un ventilateur converti en décharge verticale

UTILISATION ET ENTRETIEN

Le ventilateur a été conçu pour une utilisation continue. Si désiré, il peut être commandé à l'aide d'un interrupteur marche/arrêt ou d'un régulateur de vitesse à semi-conducteurs. Suivre les instructions de câblage fournies avec le régulateur et respecter tous les codes locaux et provinciaux en vigueur, de même que le Code national de l'électricité.

AVERTISSEMENT : Pour diminuer les risques de décharge électrique, débrancher la source d'alimentation avant toute opération d'entretien.

Pour nettoyer la grille : Utiliser un accessoire d'aspirateur approprié ou retirer la grille et nettoyer à l'aide d'un chiffon doux et de savon ou de détergent doux. Bien essuyer la grille avant de la réinstaller.

Pour nettoyer la soufflerie : Retirer la grille, débrancher la soufflerie du boîtier, retirer les écrous de fixation de la soufflerie et retirer délicatement la soufflerie du boîtier. Utiliser un accessoire d'aspirateur approprié ou retirer la grille et nettoyer à l'aide d'un chiffon doux et de savon ou de détergent doux pour nettoyer la zone de décharge de la soufflerie et la roue. NE PAS LAISSER D'EAU S'INFILTRER DANS LE MOTEUR. S'assurer que la soufflerie est complètement sèche avant de la réinstaller. Le moteur est lubrifié en permanence. Ne pas lubrifier ou démonter le moteur.

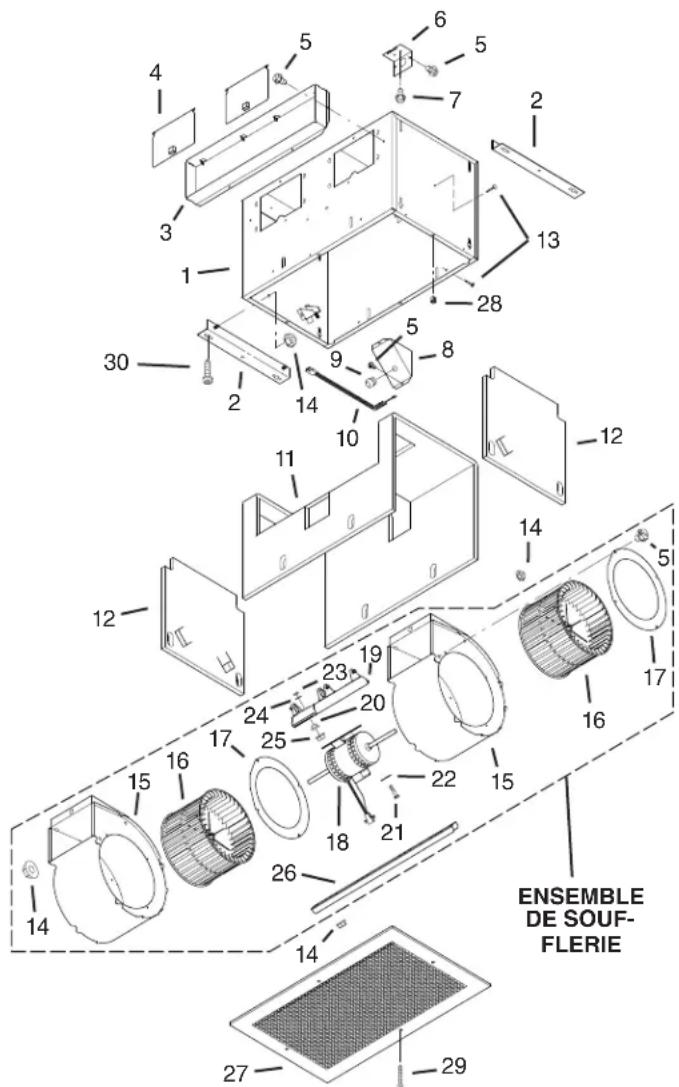

PIÈCES DE RECHANGE PIÈCES DE RECHANGE

LÉGENDE	N° DE RÉF.	DESCRIPTION
1	97014744	Boîtier
2 970147	28 Support (2 oblig.)
3	98009449	Registre
4 970148	22 Ensemble de clapet de registre (2 oblig.)
5 991504	15 Vis, 8-18 x 14 (18 oblig.)*
6 980055	12 Plaque de câblage
7 991504	71 Vis de terre, 10-32 x 12 (2 oblig.)
8 980055	13 Couvercle de la boîte de câblage
9 994000	35 Réducteur de tension
10 9700	6039 Harnais à fils
11 9950	392 Enveloppe isolante
12 9950	391 Isolant latéral (2 oblig.)
13 9942	20466 Pince de montage d'isolant (6 oblig.)
14 9926	60477 Écrou, 14 -20 (12 oblig.)*
15 9701	14745 Volute (2 oblig.)
16 9911	10805 Roue de soufflerie (2 oblig.)
17 9800	9399 Bague d'arrivée (2 oblig.)
18 9908	486 Moteur (L400)
	9080487 Moteur (L500)
	9080488 Moteur (L700)
	9080498 Moteur (L400C)
	9080499 Moteur (L500C)
	9080500 Moteur (L700C)
	9080508 Moteur (L400EX)
	9080509 Moteur (L500EX)
	9080510 Moteur (L700EX)
19 9701	14794 Support de montage de moteur
20 9910	497 Isolant de caoutchouc (4 oblig.)
21 9916	380 Vis, 10-24 x 7/8 (4 oblig.)*
22 9925	399 Roncelle (4 oblig.)*
23 9926	306 Écrou, Hex 10-24 (4 oblig.)*
24 9925	254 Roncelle (4 oblig.)*
25 9326	456 Écrou, Hex Flange 3/8-16
26 9800	9461 Barre de montage de volute
5,14-26		Soufflerie, ensemble(inclut n° légende5 et 14 à 26)
	97014817	(L400)
	97014819	(L500)
	97014821	(L700)
	97014883	(L400C)
	97014884	(L500C)
	97014885	(L700C)
	97014893	(L400EX)
	97014894	(L500EX)
	97014895	(L700EX)
27	98009463	Grille
28 9942	20470 Écrou de grille (4 oblig.)
29 9915	20472 Vis de fixation de grille (4 oblig.)
30 9915	20591 Vis, 10-16 x 7/8 (4 oblig.)

Commander les pièces de rechange par numéro de référence et non à l'aide du numéro de légende.
* Visserie standard - peut être achetée localement.
