| Type de produit | Ventilateur de plafond/mural |
| Marque | Broan |
| Modèle | 688ESL |
| Dimensions (boîtier) | 7-1/2 x 7-1/4 x 3-5/8 po (19,1 x 18,4 x 9,2 cm) |
| Alimentation électrique | 120 V, 60 Hz, 0,45 A (ventilateur + éclairage combinés) |
| Débit d'air | 50 pi³/min à 0,1 po de pression statique |
| Niveau sonore | 2,0 sones |
| Éclairage intégré | DEL, 750 lumens, température de couleur 3000 K (blanc doux) |
| Durée de vie LED | Jusqu'à 25 000 heures |
| Montage | Grille à ressort de torsion, sans outil |
| Moteur | Lubrifié à vie, bloc moteur encliquetable pour nettoyage |
| Matériau du boîtier | Acier galvanisé calibre 26 |
| Raccordement conduit | Conduit de 3 po (7,6 cm) |
| Clapet anti-retour | En polymère, silencieux |
| Homologations | UL, HVI, ENERGY STAR, Type I.C. |
| Utilisation salle de bain | Compatible au-dessus baignoire/douche avec circuit protégé par DDFT |
| Accessoires en option | Commande humidité Sensaire MS82W, minuterie 20-40-60 CD60W, déshumidistat DD500W, minuterie arrêt différé DT100W, détecteur de présence MS100W |
| Poids | Non spécifié |
FOIRE AUX QUESTIONS - 688ESL BROAN
Questions des utilisateurs sur 688ESL BROAN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ventilateur au format PDF gratuitement ! Retrouvez votre notice 688ESL - BROAN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 688ESL de la marque BROAN.
MODE D'EMPLOI 688ESL BROAN
- Blanc éclatant - S'harmonise avec la plupart des plafonds peints en blanc.
- Montage de la grille par ressort de torsion - aucun outil nécessaire.
- Éclairage DEL intégré pour efficacité énergétique.
- Couleur de température de 3000 K produit un éclairage blanc doux, idéal pour éclairer la salle de bains.
- La DEL offre jusqu'à 25 000 heures de fonctionnement sans entretien.
- 750 lumen - éclaire les zones plus sombres de la salle de bains. NON compatible avec les gradateurs et les interrupteurs séparés.
Ventilateur:
- Enfichable, lubrifié à vie.
- Roue de ventilateur en polypropylène pour un fonctionnement efficace.
- Bloc moteur encliquetable pour un nettoyage facile, sans vis à enlever et à remettre.
Boîtier:
- Compact, en acier galvanisé de calibre 26, se fixe facilement aux montants des murs ou aux solives de plafond.
- Brides de montage renforcées munies de fentes en trous de serrure. • Volute interne intégrée.
- Couvercle de câblage amovible, rend les connexions éloignées des coins étroits.
- Pas d'ouverture préamorcée à enlever pour le câblage.
- Raccord de conduit en polymère avec manchon conique pour un raccordement sûr au conduit.
- Clapet en polymère silencieux prévenant les retours d'air froid, sans cliquetis métalliques.
- Homologué UL pour une utilisation au-dessus de la baignoire et de la douche lorsqu'il est raccordé à un circuit protégé par un disjoncteur de fuite à la terre (DDFT).
- 82W - Commande pour l'humidité Sensaire ^MC • CD60W - Minuterie 20-40-60 • DD500W - Déshumidistat numérique • DT100W - Minuterie arrêt différé • MS100W - Détecteur de présence
NOTE : L'éclairage et le ventilateur seront activés en même temps.
Spécifications TYPES
Le ventilateur doit être de modèle 688ESL de Broan-NuTone.
L'appareil doit avoir un boîtier en acier galvanisé de calibre 26, dont les dimensions sont 7-1/2 x 7-1/4 x 3-5/8, muni de brides de montage renforcées et se connecter à un conduit de 3 po vers un capuchon de toit ou de mur extérieur.
Le débit de l'air à une pression statique de 0,1 po d'eau ne doit pas être inférieur à 50 pi³/min et le niveau sonore pas plus grand que 2,0 sones. Les données sur le débit de l'air et le niveau sonore doivent être certifiées par le HVI.
L'appareil doit être homologué UL. Il doit convenir pour une utilisation au-dessus de la baignoire et de la douche lorsque raccordé à un circuit protégé par un disjoncteur de fuite à la terre (DDFT).
Le bloc moteur doit être amovible et lubrifié à vie.
Classifié pour Type I. C.
ENERGY STAR
CERTIFIED
Broan-NuTone LLC, 926 West State Street, Hartford, Wisconsin USA 53027 Broan-NuTone.com 800 558-1711
Venmar Ventilation ULC, 550 boul. Lemire, Drummondville, Québec, Canada J2C 7W9 Broan-NuTone.ca 800 567-3855
| RÉFÉRENCE QTÉ | REMARQUES | Projet | ||
| Lieu | ||||
| Architecte | ||||
| Ingénieur | ||||
| Entrepreneur | ||||
| Soumis | par | Date |
Données techniques modèle 688ES ventilateur de plafond/mural
| Débit d'air (pi3/min) | Sones |
| 50 2,0 |
L'HOMOLOGATION HVI-2100 est conforme aux nouvelles techniques et procédures d'essai prescrites par le Home Ventilating Institute pour les produits d'emploi courant, dès leur disponibilité pour les consommateurs. Le rendement du produit est évalué à une pression statique de 0,1 po, d'après les tests effectués dans un laboratoire d'essai ultra-perfectionné. Le sone est une mesure de la perception humaine de la puissance sonore, d'après des mesures effectuées en laboratoire.
ÉLECTRICITÉ
| Volts Hz | Ampères | |
| 120 60 0,45* | ||
*Ventilateur et éclairage combinés
Rendement du débit d'airPerformance
line
| Débit d'air (pi³/min) | Pressure statique (po d'eau) | Pressure staticique (PI) | | --------------------- | ---------------------------- | ------------------------ | | 0 | 0.4 | 50 | | 10 | 0.3 | 40 | | 20 | 0.2 | 30 | | 30 | 0.1 | 20 | | 40 | 0.05 | 10 | | 50 | 0.02 | 10 | | 60 | 0.01 | 10 |

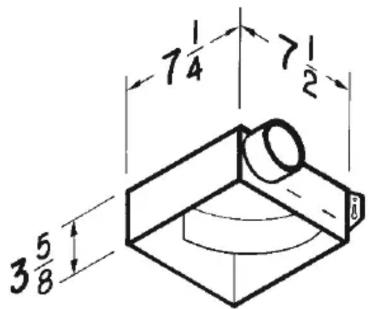

Les dimensions indiquées sont en pouces.
