Roomside BE6 - Ventilateur BROAN - Notice d'utilisation et mode d'emploi gratuit

Marque	Broan
Modèle	Roomside BE6
Type de produit	Ventilateur extracteur canalisé
Utilisation	Ventilation générale, extraction d'air
Installation	Plafond, nouvelle construction ou rénovation
Hauteur minimale d'installation	2,4 m (8 pi) au-dessus du plancher

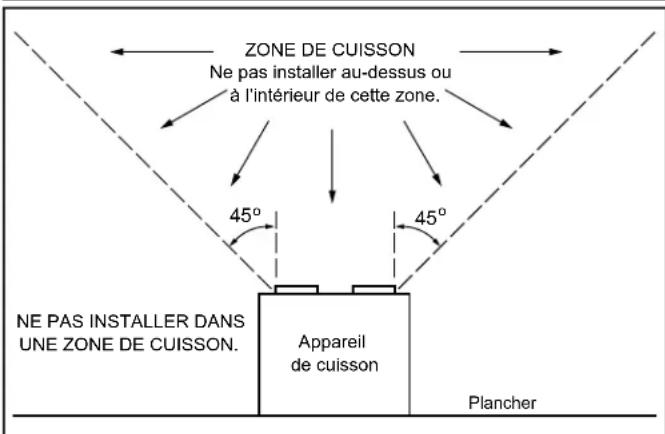

Zone de cuisson	Ne pas installer au-dessus ou à l'intérieur
Diamètre de conduit recommandé	10 cm (4 po) rond
Alimentation électrique	120 V, 60 Hz (estimation basée sur branchements standard)
Protection différentielle recommandée	Disjoncteur différentiel de fuite à la terre (GFCI) pour installation au-dessus d'une baignoire/douche
Mise à la terre	Obligatoire
Commande	Interrupteur marche/arrêt (variateur de vitesse interdit)
Moteur	Lubrifié à vie, non huilable
Nettoyage de la grille	Détergent doux, séchage avec chiffon doux (pas de produits abrasifs)
Nettoyage intérieur	Aspirateur avec brosse à épousseter
Pièces détachées disponibles	Ensemble ventilateur (moteur + roue), grille, bordure de grille, connecteur de conduit, kit de suspension (optionnel)
Sécurité	Couper l'alimentation avant entretien ; installation par personnel qualifié ; ne pas utiliser avec commande à semi-conducteur
Garantie	Consulter le site Web Broan pour les détails
Service clientèle (États-Unis)	800-558-1711
Service clientèle (Canada)	800-567-3855

FOIRE AUX QUESTIONS - Roomside BE6 BROAN

Puis-je installer le ventilateur Roomside BE6 au-dessus d'une baignoire ou d'une douche ?

Oui, à condition que l'appareil soit branché sur un circuit protégé par un disjoncteur différentiel de fuite à la terre (GFCI) et installé au plafond uniquement. Suivez les directives de sécurité de la notice.

Quel type de conduit utiliser pour l'évacuation ?

Utilisez un conduit rond de 10 cm (4 po) de diamètre, de préférence rigide ou étiré sur les premières et dernières sections de 18 po. Scellez les joints avec du ruban à conduit et isolez le conduit pour réduire les pertes d'énergie.

Puis-je utiliser un variateur de vitesse avec ce ventilateur ?

Non, il est interdit d'utiliser une commande de vitesse à semi-conducteur. Le ventilateur doit être commandé par un simple interrupteur marche/arrêt.

Comment nettoyer la grille et l'intérieur du ventilateur ?

Pour la grille, utilisez un détergent doux (ex: liquide vaisselle) et séchez avec un chiffon doux. N'utilisez pas de tampons abrasifs ou de poudre à récurer. Pour l'intérieur, après avoir retiré la grille, aspirez avec une brosse à épousseter.

Que faire si le ventilateur fait un bruit anormal ?

Si le bruit est excessif ou si vous remarquez une odeur ou fumée inhabituelle, débranchez immédiatement l'alimentation et contactez le service clientèle. Si les roulements du moteur sont bruyants, remplacez l'ensemble ventilateur (moteur + roue).

Comment installer le ventilateur en rénovation ?

Utilisez le couvercle fourni pour découper l'ouverture aux bonnes dimensions. Puis faites passer le conduit dans le boîtier, raccordez-le au connecteur de conduit avec du ruban d'aluminium, puis installez le connecteur dans le boîtier. Suivez le guide de démarrage rapide.

Où trouver les pièces de rechange pour le Roomside BE6 ?

Les pièces de rechange sont disponibles auprès de votre distributeur local ou sur le site Web Broan-NuTone.com (États-Unis) ou Broan-NuTone.ca (Canada). Vous pouvez également appeler le service clientèle.

Quelle est la hauteur minimale d'installation ?

Le ventilateur doit être installé à au moins 2,4 m (8 pi) au-dessus du plancher.

Comment couper l'alimentation en toute sécurité avant l'entretien ?

Avant toute intervention, coupez l'alimentation au panneau électrique et verrouillez l'interrupteur principal. Si le verrouillage n'est pas possible, fixez une étiquette d'avertissement visible.

Le moteur nécessite-t-il une lubrification ?

Non, le moteur est lubrifié en permanence et n'a pas besoin d'être huilé. Si les roulements deviennent bruyants, remplacez l'ensemble complet du ventilateur.

MODE D'EMPLOI Roomside BE6 BROAN

Ventilateur Série Roomside BE5/BE8

LISEZ CES DIRECTIVES ET CONSERVEZ-LES

AVERTISSEMENT

OBSERVEZ LES DIRECTIVES CI-DESSOUS AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES :

1. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation du panneau électrique et verrouillez l'interrupteur principal afin d'empêcher que le courant ne soit accidentellement rétabli. S'il est impossible de verrouiller l'interrupteur principal, fixez solidement un message d'avertissement bien visible, par exemple une étiquette, sur le panneau électrique.
3. La pose de l'appareil et les travaux d'électricité doivent être effectués par des personnes qualifiées conformément à la réglementation en vigueur, notamment les normes de la construction ayant trait à la protection contre les incendies.
4. Pour éviter les refoulements, l'apport d'air doit être suffisant pour brûler les gaz produits par les appareils à combustion et les évacuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.
6. Les ventilateurs canalisés doivent toujours rejeter l'air à l'extérieur.
7. Cet appareil peut être installé au-dessus d'une enceinte de baignoire ou de douche s'il est branché sur un circuit de dérivation protégé par un disjoncteur différentiel de fuite à la terre (installation au plafond seulement).
8. Cet appareil doit être relié à une mise à la terre.
9. Ne pas utiliser ce ventilateur avec une commande de vitesse à semi-conducteur.
10. Ne pas utiliser de pièces de rechange non recommandées par Broan NuTone LLC.
11. Si le ventilateur produit un bruit excessif ou s'il y a un bruit, une odeur ou de la fumée inhabituels, débrancher la source d'alimentation et contacter le service à la clientèle.

Pour la déclaration de garantie, les pièces de rechange, l'assistance technique ou pour enregistrer votre produit, veuillez visiter notre site Web ou appeler :

Aux États-Unis : Broan-NuTone.com 800-558-1711.

Au Canada : Broan-NuTone.ca 800-567-3855.

1. Il est recommandé de porter des lunettes et des gants de sécurité lors de l'installation, de l'entretien ou du nettoyage de cet appareil afin de réduire le risque de blessure causée par la présence d'arête vive et/ou de pièces mobiles.

ATTENTION

1. Pour ventilation générale uniquement. N'utilisez pas cet appareil pour évacuer des matières ou des vapeurs dangereuses ou explosives.
2. Installer le ventilateur à au moins 2,4 m (8 pi) au-dessus du plancher.
3. Pour éviter d'endommager les roulements du moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrassez l'appareil de la poussière de plâtre, de construction, etc.
4. Veuillez lire l'étiquette de spécifications du produit pour obtenir plus de renseignements, notamment sur les exigences.

NETTOYAGE ET ENTRETIEN

POUR NETTOYER LA GRILLE : Enlever la grille et la bordure de la grille. Les pièces en plastique peuvent être nettoyées avec un détergent doux, tel du liquide à vaisselle. Sécher à l'aide d'un chiffon doux. NE PAS UTILISER DE TISSU ABRASIF, DE TAMPON À RÉCURER OU DE PoudRES À RÉCURER.

POUR NETTOYER L'INTÉRIEUR DE L'APPAREIL : Une fois la grille et la bordure de la grille enlevées, nettoyez l'intérieur de l'appareil avec un aspirateur muni d'une brosse à épousseter.

Le moteur est lubrifié en permanence et n'a pas besoin d'être huilé. Si les roulements du moteur sont anormalement bruyants, remplacez l'ensemble de ventilateur (incluant le moteur et la roue à ailettes).

FONCTIONNEMENT

Utilisez un interrupteur marche/arrêt pour faire fonctionner le ventilateur. Consulter le catalogue Broan pour obtenir la ligne d'accessoires/de commandes complète qui vous permettra d'adapter adéquatement ces ventilateurs selon vos besoins.

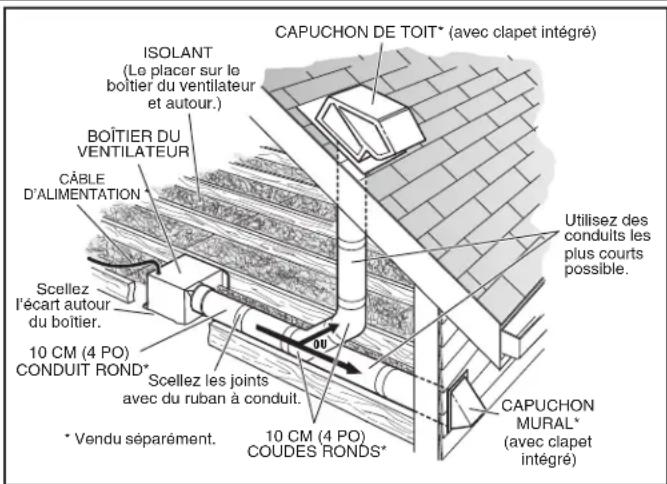

IMPORTANT - Les conduits allant de ce ventilateur jusqu'à l'extérieur de l'habitation ont une grande influence sur le débit d'air, le bruit du ventilateur et sa consommation d'énergie. Pour obtenir le meilleur rendement, utilisez les conduits les plus courts et les plus droits possible et évitez d'utiliser des conduits plus petits que ceux recommandés. L'isolation des conduits peut contribuer à réduire les pertes d'énergie et éviter la prolifération de moisissures. Les ventilateurs installés sur d'anciens conduits pourraient ne pas produire leur débit d'air nominal.

OPTION - Pour installer le boîtier n'importe où entre les solives du plafond : Utilisez l'ensemble de barres de suspension offert en option (vendu séparément chez votre distributeur local ou site Web). Suivez les instructions accompagnant l'ensemble.

Balayer ce code QR pour accéder à une vidéo d'installation.

GUIDE DE DÉMARRAGE RAPIDE

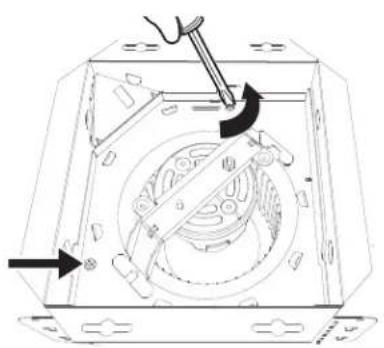

Déballer. Enlever l'assemblage du ventilateur et le panneau du câblage.

Installer le boîtier.

Choisir une option pour installer le boîtier à la charpente du plafond :

Nouvelle construction

Nouvelle construction

Autres options:

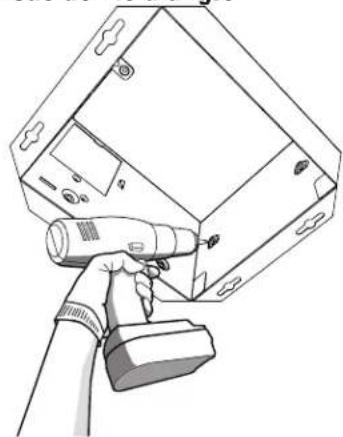

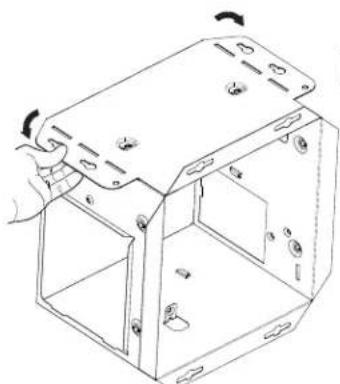

• Support de montage (vendu séparément numéro de modèle MHB4)

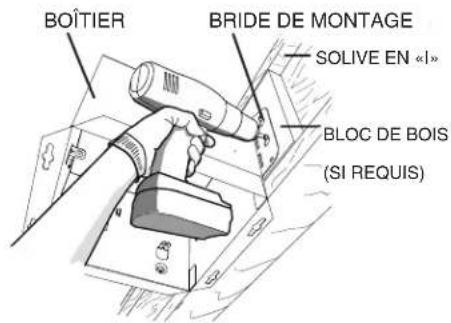

• Installation sur bride (voir la vidéo d'installation)

Rénovation

Trous de vis à angle

Note : S'il s'agit d'une installation pour rénovation, plier les brides vers l'intérieur et utiliser le couvercle qui fait partie de l'emballage pour découper l'ouverture à la bonne dimension (au besoin).

3

Choisir une option pour raccorder le connecteur de conduit.

Nouvelle construction Rénovation

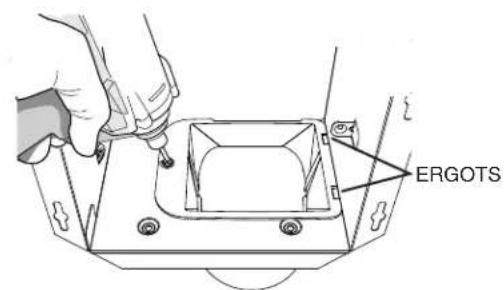

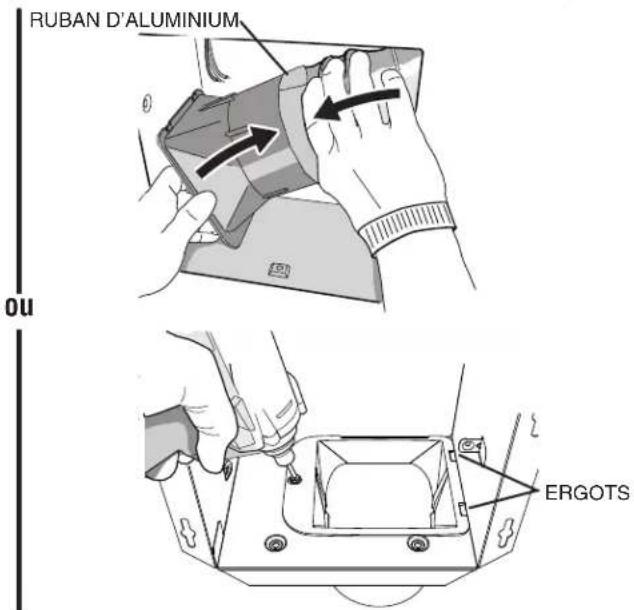

Installer le connecteur de conduit (utiliser la vis dans le sac de pièces et s'assurer que les ergots s'engagent dans le boîtier), puis raccorder le conduit de la nouvelle construction avec du ruban d'aluminium.

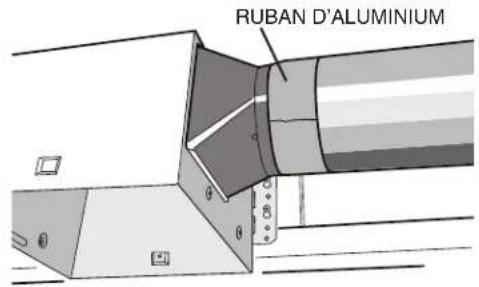

Tirer le conduit dans le boîtier et raccorder au connecteur de conduit avec du ruban d'aluminium, puis installer le connecteur de conduit (utiliser la vis dans le sac de pièces et s'assurer que les ergots s'engagent dans le boîtier).

Conseil: La première et la dernière section de 18 po de conduit doit être rigide ou étirée pour obtenir le rendement attendu.

4

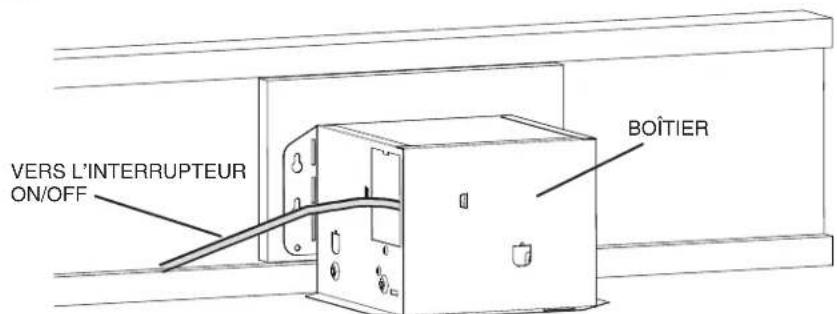

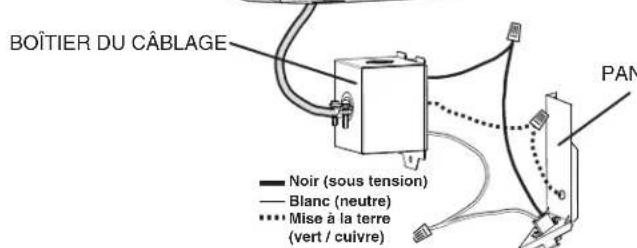

Effectuer les branchements.

Balayer ce code QR pour des conseils.

PANNEAU DU CÂBLAGE

5

Fixer le boîtier du câblage avec l'ergot et la vis.

6

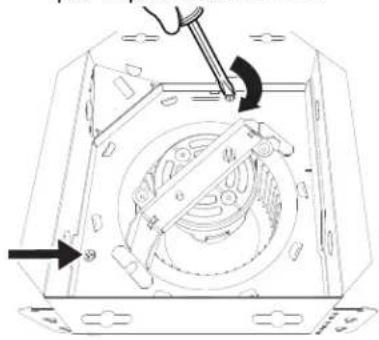

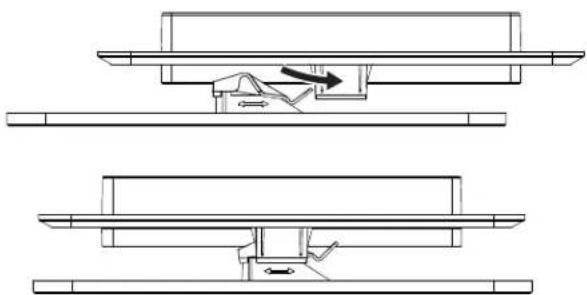

Réinstaller le panneau du câblage et le fixer avec la vis dans le sac de pièces.

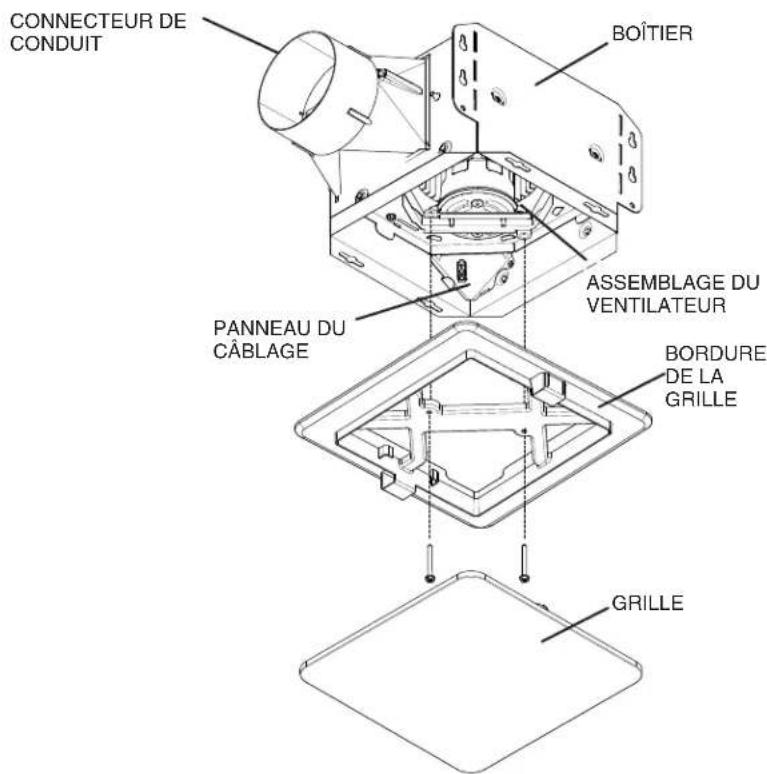

Installer l'assemblage du ventilateur à l'aide des vis fournies. Brancher le ventilateur.

Note : Dans le cas d'une nouvelle construction, utiliser le couvercle pour protéger le ventilateur jusqu'à ce que le plafond soit fini.

Installer la bordure de la grille à l'aide des vis dans le sac de pièces.

Installer la grille en glissant les clips dans la bordure de la grille.
