Tipo de producto	Ventilador de techo/pared
Marca	Broan
Modelo	L700
Dimensiones de la caja	54,6 cm de largo, ancho variable según montaje
Diámetro del conducto	10 pulg (25,4 cm) circular
Peso estimado	Aproximadamente 5 a 7 kg
Alimentación	120 V, 60 Hz (estándar)
Motor	Lubricado de por vida, no desmontar
Flujo de aire	No especificado en el manual, uso residencial
Nivel sonoro	No especificado
Instalación	Techo o pared, conducto circular de 10 pulg, descarga horizontal o vertical
Uso	Ventilación general continua, compatible con variador de velocidad
Mantenimiento	Limpiar la rejilla con aspiradora o paño suave y jabón suave; ventilador desmontable para limpieza
Seguridad	Puesta a tierra obligatoria; usar GFCI si está sobre una bañera/ducha; cortar la alimentación antes del mantenimiento
Garantía	1 año piezas y mano de obra (excepto accesorios)
Piezas de repuesto	Disponibles por número de referencia (ej: motor 9080488, rejilla 98009463)
Reparabilidad	Ventilador desmontable, motor no desmontable; piezas estándar de tornillería

Preguntas frecuentes - L700 BROAN

¿Se puede instalar el ventilador en un baño?

Sí, siempre que se instale sobre una bañera o ducha con un circuito protegido por un GFCI (interruptor diferencial). Nunca coloque el interruptor al alcance de la bañera o ducha.

¿Qué tipo de conducto debo usar?

Use un conducto metálico circular de 10 pulg (25,4 cm). El ventilador acepta una transición de 4½ x 18½ a 10 pulg. La descarga puede ser horizontal o vertical.

¿Cómo limpiar el ventilador?

Para la rejilla: use una aspiradora o retírela y limpie con un paño suave y jabón suave. Para el ventilador: desconecte la alimentación, retire la rejilla, desconecte el ventilador, limpie la rueda sin dejar que el agua penetre en el motor. Vuelva a montar después del secado completo.

¿Puedo usar un variador de velocidad?

Sí, el ventilador es compatible con un variador de velocidad de estado sólido. Siga las instrucciones de cableado del variador y cumpla con los códigos eléctricos locales.

¿Qué hacer si el ventilador hace ruido?

Asegúrese de que la unidad esté libre de polvo de construcción y que los cojinetes del motor no estén dañados. Si el ruido persiste, verifique que la rueda del ventilador esté bien equilibrada y que las fijaciones estén apretadas.

¿Cómo instalar el ventilador en un techo existente?

Use los soportes suministrados fijándolos a ambos lados de la caja, dándoles la vuelta si es necesario para que la caja quede al ras del techo terminado. Consulte los diagramas de montaje para construcción ya terminada.

¿Cuál es el procedimiento para reemplazar el motor?

El motor está integrado en el ventilador. Reemplace el conjunto del ventilador (ref. 97014821 para L700) desatornillando las tuercas de fijación y reconectando el arnés. El motor no es reparable individualmente.

¿Dónde puedo encontrar las piezas de repuesto?

Ordene las piezas por número de referencia a través de Broan-NuTone. La lista completa se encuentra en la página 12 del manual. Ejemplos: rejilla (98009463), rueda del ventilador (9911 10805), motor (9080488).

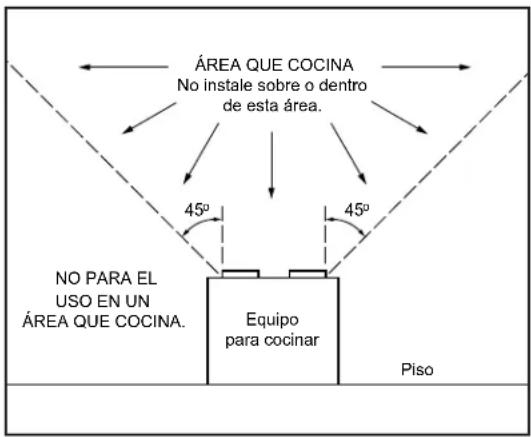

¿Se puede usar el ventilador en una cocina?

No, este modelo no está diseñado para una zona de cocción. No debe instalarse sobre o dentro de un área de cocina. Está reservado para ventilación general.

¿Qué hacer en caso de falla durante la garantía?

Contacte a Broan-NuTone dentro de los 7 días posteriores a la detección del defecto, con el número de modelo y el comprobante de compra. La garantía de un año cubre piezas y mano de obra por defecto de material o fabricación.

MANUAL DE USUARIO L700 BROAN

PARA REDUCIR EL RIESGO DE INCENDIO, GOLPE ELÉCTRICO, O LESIÓN A PERSONAS, OBSERVE LO SIGUIENTE:

1. Use esta unidad solamente de la manera indicada por el fabricante. Si tiene preguntas, póngase en contacto con el fabricante a la dirección o teléfono que aparecen en la garantía.
2. Antes de limpiar o de poner en servicio la unidad, apague el interruptor en el panel de servicio, y asegure el panel de servicio para evitar que se encienda accidentalmente. Cuando el dispositivo para desconectar el servicio eléctrico no puede ser cerrado con algún tipo de trabra, sujete fuertemente al panel de servicio, una etiqueta de advertencia prominente.
3. El trabajo de instalación y cableado eléctrico deben estar hechos por personal capacitado de acuerdo con todos los códigos y estándares aplicables, incluyendo códigos y estándares de construcción a prueba de incendios.
4. Se necesita suficiente aire para la combustión y extracción de gases por la chimenea del equipo que quema combustible para evitar la retrogresión de las llamas. Siga las directrices del fabricante y estándares de seguridad como los publicados por la Asociación Nacional de Protección Contra Incendios (o por sus siglas en inglés NFPA), y la Sociedad Americana de Ingenieros de Calefacción, Refrigeración, y Aire Acondicionado (o por sus sigles en inglés ASHRAE), y los códigos de las autoridades locales.
5. Cuando corte o taladre en una pared o cielo raso, no dañe cableado eléctrico o instalaciones no visibles.
6. Ventiladores con conductos siempre deben extraer hacia el exterior.
7. Para reducir el riesgo de incendio, use sólo ductos de metal.
8. Si esta unidad va a instalarse sobre una bañera o ducha, debe marcársela como correcta para dicha aplicación y debe conectarse a un protegido GFCI (Cortacicuito Accidental a Tierra).
9. Nunca instale un interruptor donde se pueda alcanzar desde una bañera o ducha.
10. Esta unidad se debe conectar a tierra.

CUIDADO

1. Para uso de ventilación general solamente. No lo use para extraer materiales o vapores peligrosos o explosivos.

2. Para evitar daño a los cojinetes del motor y hélices ruidosas y/o desequilibradas, mantenga la unidad de potencia lejos de rocíos de yeso, polvo de construcción, etc.

3. Para más información y requisitos favor leer la etiqueta de especificaciones del producto.

Garantía limitada

Período y exclusiones de la garantía: Broan-Nu Tone LLC (la "Compañía") garantiza al consumidor comprador original de su producto ("usted") que el producto (el "Producto") estará libre de defectos en materiales o en mano de obra, por un período de un (1) año a partir de la fecha de compra original. El período de garantía limitada para cualquier pieza de repuesto proporcionada por la compañía y para cualquier Producto reparado o reemplazado bajo esta garantía limitada debe ser lo que reste del periodo de garantía original.

Esta garantía no cubre controles de velocidad, arancadores de lámparas fluorescentes, tubos, bombillas de halógeno e incandescentes, fusibles, filtros, conductos, tapas de techo, tapas de pared ni otros accesorios que pudieran ser comprados por separado o instalados con el producto. Esta garantía tampoco cubre (a) manleimiento y servicio normal, (b) uso y desgaste normal, (c) Productos o piezas sujetos a mal uso, abuso, uso anormal, negligencia, accidento, mantenimiento inadecuado o insuficiente, almacenamiento o reparación (que no sea reparación por parte de la Compañía), (d) daños causados por instalación defectuosa, o bien instalación o uso contrario a las recomendaciones o instrucciones. (e) cualquier Producto que se haya movido de su punto de instalación original, (f) daños ocasionados por el medio ambiente o los elementos naturales, (g) daños en tránsito, (h) desgaste natural del acabado, (i) Productos en uso comercial o no residencial, o (j) daños ocasionados por incendio, inundación o otro caso fortuto. Esta garantía cubre solamente Productos vendidos a clientes originales en los Estados Unidos por la Compañía o a distribuidores de EE. UU. autorizados por la Compañía.

Esta garantía sustituye todas las garantías anteriores y no es transferible del comprador consumidor original.

No hay otras garantías: Esta garantía limitada contiene la única obligación de la Compañía y su único recurso ante productos defectuosos. Las garantías anteriores son exclusivas y en lugar de cualquier otra garantía, expresa o implícita. LA COMPAÑIA NIEGA Y EXCLUYE CUAL QUIER OTRA GARANTÍA EXPRESA, Y NIEGA Y EXCLUYE TODAS LAS GARANTÍAS IMPLICITAS POR LEY. INCLUYENDO, ENTRE OTRAS, LAS DE COMERCIALIZACIÓN Y APTITUD PARA UN PROPOSITO EN PARTICULAR. Hasta el grado en que la ley aplicable prohiba la exclusión de las garantías implícitas, la duración de cualquier garantía implícita aplicable está limitada al período especificado para la garantía expresa antes mencionada. Algunos estados no permiten limitaciones en la duración de una garantía implícita, así que la limitación anterior tal vez no aplique en su caso. Cualquier descripción verbal o escrita del Producto es para el único propósito de identificarlo y no deberá considerarse como una garantía expresa.

Siempre que sea posible, toda disposición de esta garantía limitada deberá ser interpretada de tal forma que sea efectiva y válida de conformidad con la ley aplicable, pero si alguna disposición fuera considerada prohibida o inválida, quedará sin efecto solo en virtud de dicha prohibición o invalidez, sin invalidar el resto de dicha disposición o las demás disposiciones restantes de la garantía limitada.

Recurso: Durante el período de garantía limitada aplicable, la Compañía, a su opción, suministrará piezas de repuesto, o reparará o reemplazará, sin cargo alguno, cualquier Producto o pieza del mismo, hasta el grado en que la Compañía lo encuentre cubierto bajo esta garantía limitada y en incumplimiento de la misma en condiciones normales de uso y servicio. La Compañía le enviará el Producto reparado o remplazado o las piezas de repuesto sin cargo. Usted es responsable de todos los costos de retiro, reinstalación y envío, seguro o otros cargos de flete incurridos en el envío del Producto o pieza a la Compañía. Si debe enviar el Producto o la pieza a la Compañía, tal como lo indique la Compañía, debe empaguetar adecuadamente el Producto o la pieza: la Compañía no se hace responsable por los daños en tránsito. La Compañía se reserva el derecho de utilizar Productos o piezas recondicionados, renovados, reparados o refabricados en el proceso de reemplazo o reparación de garantía. Dichos Productos y piezas serán comparables en función y desempeño a un Producto o una pieza original y tendrán garantía durante el resto del período de la garantía original.

Exclusión de daños; LA OBLIGACIÓN DE LA COMPAÑÍA DE SUMINISTRAR PIEZAS DE REPUESTO, O DE REPARAR O REEMPLAZAR. A OPCIÓN DE LA COMPAÑÍA, SERÁ SU ÚMICO Y EXCLUSIVO RECURSO BAJO ESTA GARANTÍA LIMITADA, Y LA ÚNICA Y EXCLUSIVA OBLIGACIÓN DE LA COMPAÑÍA, LA COMPAÑÍA NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES, INDIRECTOS, RESULTANTES O ESPECIALES QUE SURJAN POR EL USO O DESEMPÉNO DEL PRODUCTO, O EN RELACIÓN CON EL MISMO.

Algunos estados no permiten la exclusión o limitación de daños incidentales o resultantes, por lo que la limitación antes mencionada podría no aplicarse a usted. Esta garantía le otorga derechos legales específicos, y usted podría tener otros derechos que varían de un estado a otro.

Esta garantía cubre únicamente el reemplazo o la reparación de Productos defectuosos o piezas de los mismos en la planta principal de la Compañía, y no incluye el costo del viaje para el servicio de campo ni los viáticos.

Cualquier asistencia que proporcione o procure la Compañía para usted fuera de los términos, limitaciones o exclusiones de esta garantía limitada no constituirá una renuncia a dichos términos, limitaciones o exclusiones, ni dicha asistencia extenderá o renovará la garantía.

La Compañía no le reembolsará ningún gasto en el que usted haya incurrido al reparar o reemplazar cualquier Producto defectuoso, excepto los incurridos con el permiso previo por escrito de la Compañía.

Cómo obtener el servicio cubierto por la garantía; Para tener derecho al servicio cubierto por la garantía, usted debe (a) notificar a la Compañía a la dirección o número de teléfono que aparecen abajo en un plazo de siete (7) días después de descubir el defecto cubierto, (b) proporcionar el número de modelo y la identificación de la pieza y (c) describir la naturaleza de cualquier defecto en el Producto o la pieza. En el momento de solicitar el servicio cubierto por la garantía, debe presentar un comprobante de la fecha de compra original. Si usted no puede presentar una copia de la garantía limitada original por escrito, entonces regirán los términos de la garantía limitada por escrito más actualizada de la compañía para su producto en particular. Las garantías limitadas por escrito más actualizadas para los productos de la Compañía se pueden encontrar en www.broan.com.

Instalador: Deje este manual con el dueño de casa.

Dueño de casa: Información del uso y mantenimiento en la página 7.

INSTALACIÓN TÍPICA

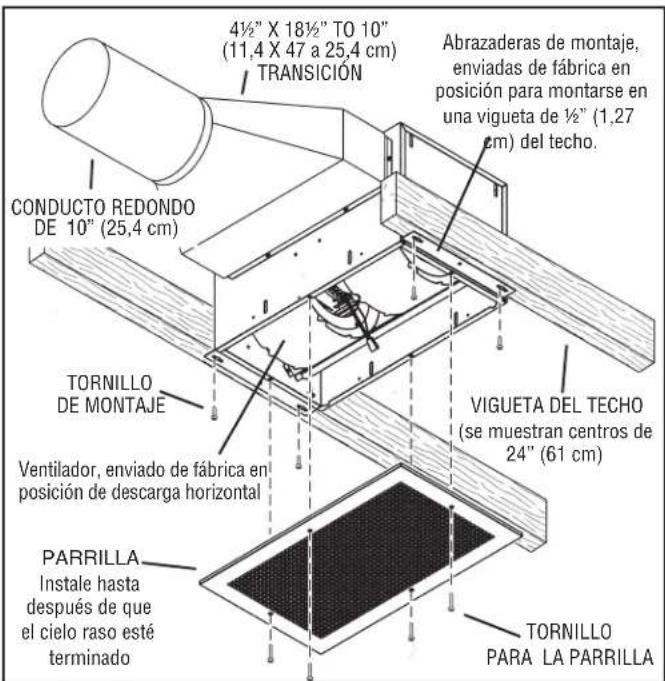

MONTAJE (Estructura nueva)

Unidad enviada de fábrica instalada en una estructura nueva.

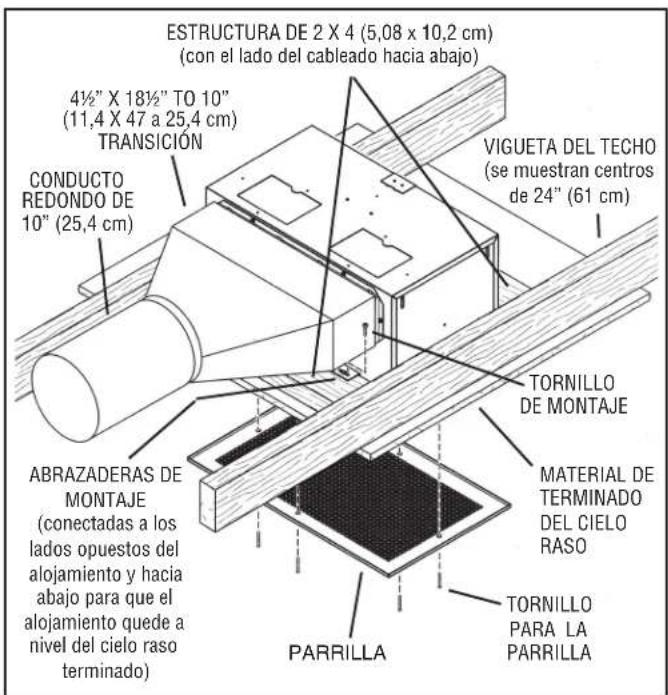

MONTAJE (Estructura existente)

Unidad enviada de fábrica instalada en una estructura existente.

INSTALACIÓN TÍPICA

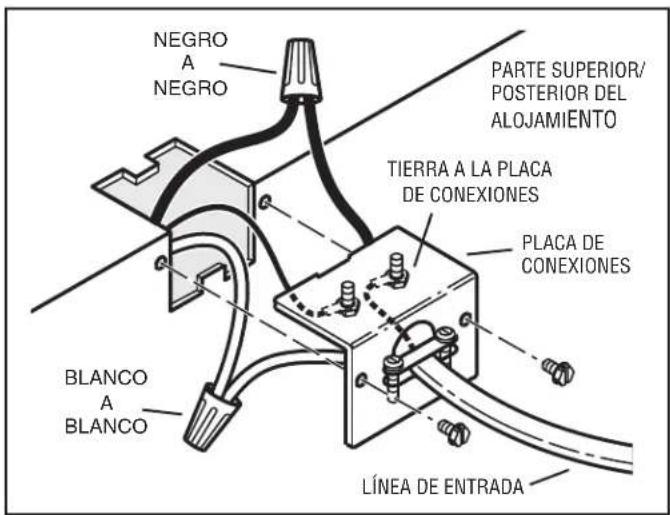

CONEXIÓN ELÉCTRICA

El ventilador se puede conectar desde el exterior del alojamiento. Use conectores aprobados por UL en la conexión en cumplimiento con los códigos locales.

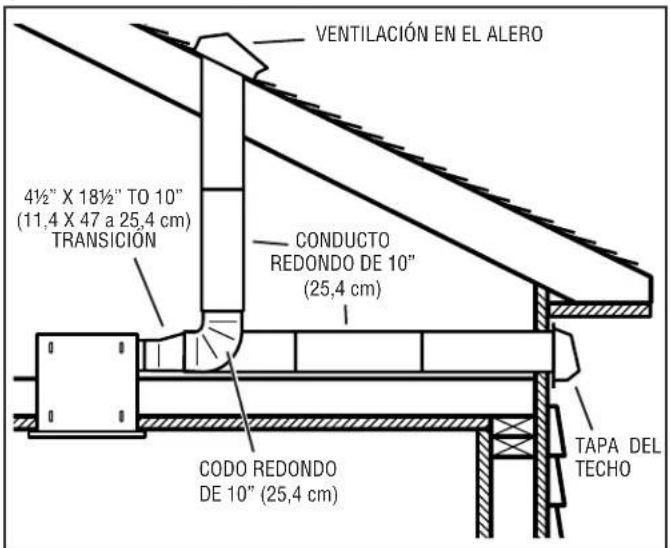

COLOCACIÓN DE CONDUCTOS (descarga horizontal del ventilador)

Dos formas de conectar los conductos a una unidad enviada de fábrica.

NOTA: Asegúrese de quitar la cinta que fija la pestaña del regulador durante la transportación, y de que esta pestaña abra y cierre libremente dentro del conducto. Utilice cinta de conductos para asegurar y hermetizar las conexiones de los conductos.

OPCIONES DE MONTAJE

Las tuercas hexagonales de 14 x 20 aseguran las abrazaderas de montaje en el alojamiento. Afloje y vuelva a apretar o quite y reemplace las tuercas según sea necesario para colocar las abrazaderas de montaje en la posición deseada.

Abrazaderas de montaje en la posición ajustada en fábrica. (La salida queda paralela a las viguetas)
(Estructura nueva)

Abrazaderas de montaje volteadas y montadas a los lados de la salida del alojamiento. (La salida queda perpendicular a las viguetas)

(Estructura existente)

Abrazaderas de montaje montadas en los lados de la salida del alojamiento.
(La salida queda perpendicular a las viguetas)
(Estructura nueva)

Abrazaderas de montaje volteadas para permitir un espacio adicional de aprox. 1" (2.54 cm).

(La salida queda paralela a las viguetas)
(Estructura nueva)

Abrazaderas de montaje montadas en la parte superior de los lados del alojamiento.
(La salida queda paralela a las viguetas)
(Estructura nueva o existente)

Abrazaderas de montaje volteadas y montadas en la parte superior de los lados del alojamiento.
(La salida queda paralela a las viguetas)
(Estructura nueva o existente)

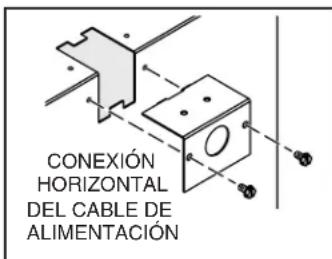

OPCIONES PARA LA CONEXIÓN ELÉCTRICA

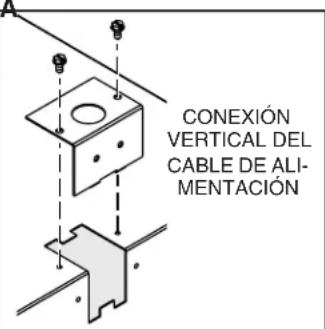

COLOCACIÓN DE LA PLACA DE CONEXIONES

La placa de conexiones se monta a los lados o en la parte superior del alojamiento.

OPCIONES PARA LA COLOCACIÓN DE CONDUCTOS

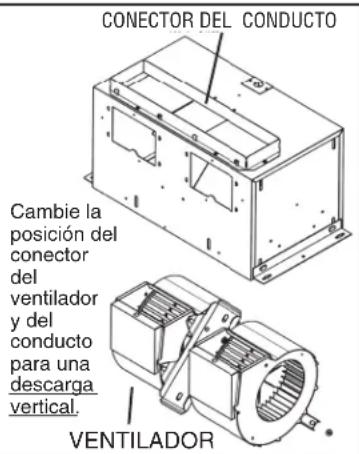

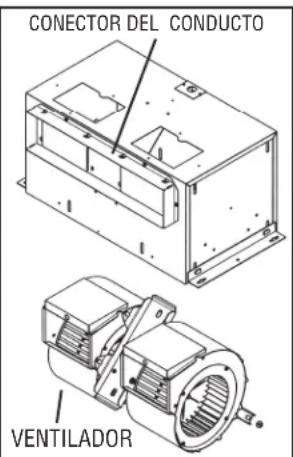

POSICIONES DE LA DESCARGA DEL VENTILADOR

Cambie la posición del conector del ventilador y del conducto para una descarga vertical.

Conector del ventilador y del conducto en posición de descarga horizontal (ajuste de fábrica)

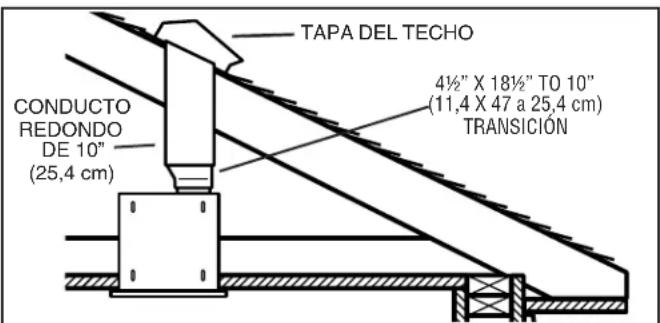

COLOCACIÓN DE DUCTOS (Descarga vertical del ventilador)

Conexión típica de los conductos al ventilador cambiado a descarga vertical.

USO Y CUIDADO

El ventilador está diseñado para operar continuamente. Si se desea, se puede controlar usando un interruptor de encendido/apagado o un control de estado sólido de velocidad variable. Siga las instrucciones para las conexiones eléctricas que vienen empacadas con el control, y observe todos los códigos locales y estatales y el Código Eléctrico Nacional.

ADVERTENCIA: Para reducir el riesgo de sufrir una descarga eléctrica, antes de dar servicio al ventilador desconéctelo del suministro eléctrico.

Para limpiar la parrilla: Use el aditamento apropiado de la aspiradora o quite la parrilla y límpiela con un paño suave y jabón o detergente suave. Seque la parrilla completamente antes de volverla a instalar.

Para limpiar el conjunto del ventilador: Quite la parrilla, desconecte el ventilador del alojamiento, quite las tuercas de montaje del ventilador y cuidadosamente saque el ventilador del alojamiento. Use el aditamento apropiado de la aspiradora o un paño suave y jabón o detergente suave para limpiar el área de descarga y la rueda del ventilador. NO PERMITA QUE ENTRE AGUA AL MOTOR. Asegúrese de que el conjunto del ventilador esté completamente seco antes de volverlo a instalar.

El motor está permanentemente lubricado. No lubrique ni desmonte el motor.

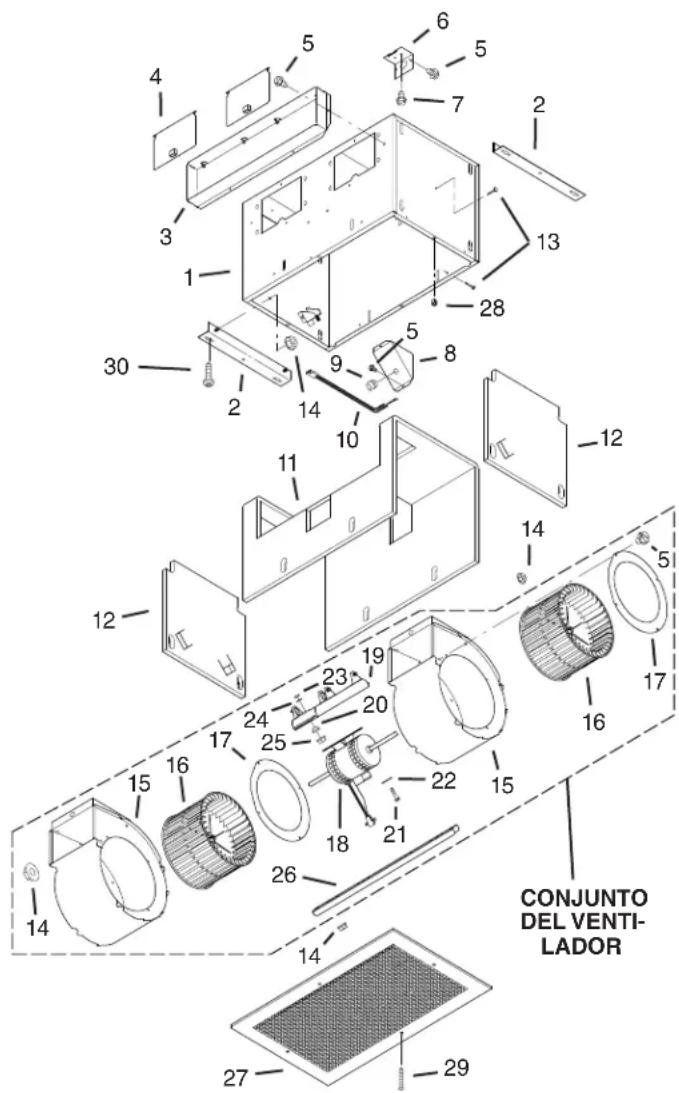

PIEZAS DE SERVICIO PIEZAS DE SERVICIO

CLAVE N°. PIEZA N°. DESCRIPCIÓN

1	97014744	Conjunto del alojamiento
2	97014728	Abrazaderas de montaje (se req. 2)
3	98009449	Conector del conducto
4	97014822	Conjunto de la solapa de compuerta de tiro (se req. 2)
5	99150415	Tornillos, 8-18 × 14 (se req. 18)*
6	98005512	Placa de conexiones
7	99150471	Tornillos de conexión a tierra, 10-32 × 12 (se req. 2)
8	98005513	Cubierta de la caja de conexiones
9	99400035	Buje de alivio de tensión
	10	97006039 Arnés de alambre
	11	99500392 Envoltura aislante
	12	99500391 Aislador lateral (se req. 2)
	13	99420466 Pinza de montaje del aislador (se req.6)
	14	99260477 Tuercas, 14-20 (12 req.)*
	15	97014745 Conjunto del caracol (2 req.)
	16	99110805 Rueda del ventilador (se req. 2)
	17	98009399 Anillo de entrada (2 req.)
	18	99080486 Motor (L400)
	99080487	Motor (L500)
	99080488	Motor (L700)
	99080498	Motor (L400C)
	99080499	Motor (L500C)
	99080500	Motor (L700C)
	99080508	Motor (L400EX)
	99080509	Motor (L500EX)
	99080510	Motor (L700EX)
	19	97014794 Abrazadera montaje de motor
	20	99100497 Aislador de caucho (se req. 4)
	21	99160380 Tornillos, 10-24 x 7/8 (se req.4)*
	22	99250399 Arandelas (se req. 4)*
	23	99260306 Tuercas, hex 10-24 (se req. 4)*
	24	99250254 Arandelas (se req. 4)*
	25	93260456 Tuerca, hex pestaña 3/8-16
	26	98009461 Ranura montaje de caracol
5,14-26		Conjunto del ventilador, completo
(Incluye clave N°s 5 y 14-26)
	97014817	(L400)
	97014819	(L500)
	97014821	(L700)
	97014883	(L400C)
	97014884	(L500C)
	97014885	(L700C)
	97014893	(L400EX)
	97014894	(L500EX)
	97014895	(L700EX)
27		Parilla
28	99420470	Tuercas de parilla (se req. 4)
29		Tornillos de montaje de la parilla (se req. 4)
30		Tornillos, 10-16 x 7/8 (se req. 4)

Pida las piezas de repuesto por N°. DE PIEZA, no por N°. DE CLAVE
* Herraje estándar, se puede comprar localmente.
