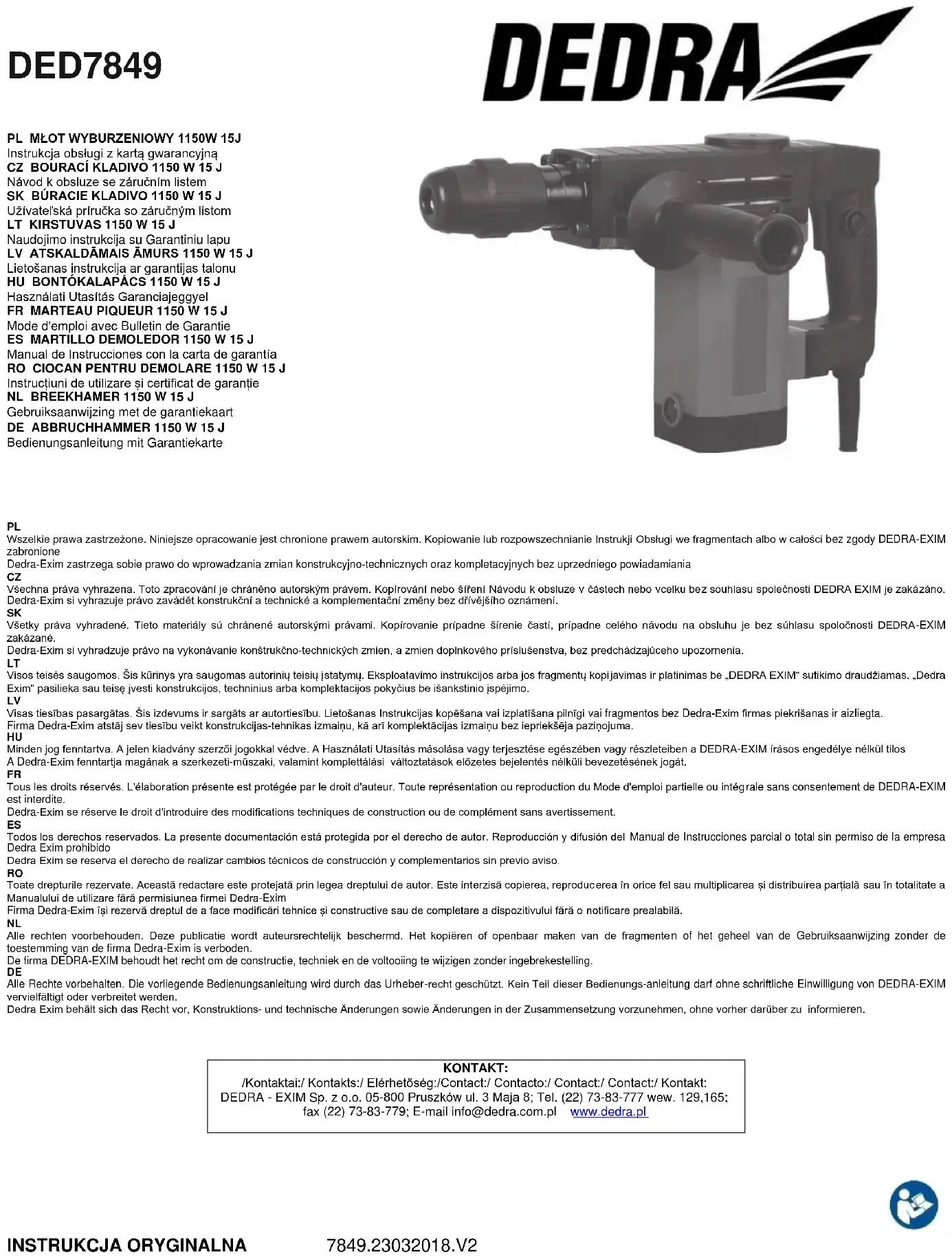

MODE D'EMPLOI DED7849 DEDRA
Mode d'emploi avec Bulletin de Garantie
Tous les droits réservés. L'élaboration présente est protégée par le droit d'auteur. Toute représentation ou reproduction du Mode d'emploi partielle ou intégrale sans consentement de DEDRA-EXIM est interdite. Dedra-Exim se réserve le droit d'introduire des modifications techniques de construction ou de complément sans avertissement.
2. Dispositions de sécurité du travail détaillées
3.Utilisation prévue de l’appareil 4.Limitations d’utilisation 5.Caractéristiques techniques 6.Préparatifs au travail 7.Branchement au réseau 8.Branchement de l’appareil 9.Utilisation de l’appareil 10.Activités de service courantes 11.Elimination arbitraire des défauts 12.Complétion de l’appareil, remarques finales 13.Liste des pièces du dessin de montage
14. Informations pour l'utilisateur sur les déchets d'équipement
électriques et électroniques Déclaration de conformité – jointe à l’appareil comme un document séparé Conditions de sécurité générales - brochure jointe à l'appareilATTENTION Au cours du travail de l'appareil, il est conseillé de respecter toujours les consignes de securité du travail pour éviter l'incendie, l'électrocution ou les lésions mécaniques. Avant d'exploiter l'appareil veuillez bien lire le Mode d'Emploi. Veuillez garder le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité Le respect strict des indications et des conseils se trouvant dans le Mode d'Emploi aura l'influence sur la durée de vie de votre appareil. ATTENTION Pendant le travail, il faut impérativement respecter les consignes contenues dans le Règlement du sécurité du travail. Le Règlement du sécurité du travail est joint à l'appareil en tant qu'une brochure séparée et il faut la garder. Dans le cas de transmission de l'appareil à une autre personne, il faut lui transmettre aussi le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité. Dedra-Exim n'assume pas la responsabilité d'accidents à la suite du non-respect des consignes de sécurité du travail. Il faut lire attentivement tous les règlements du sécurité et tous les modes d'emploi. Le non respect des avertissements et consignes peut provoquer l'électrocution, l'incendie et / ou les blessures graves. Garder toutes les instructions, tous les règlements du sécurité et la déclaration de conformité pour les besoins futurs.
2. DISPOSITIONS DE SÉCURITÉ DU TRAVAIL DÉTAILLÉES
Utiliser toujours les protecteurs auditifs Utiliser toujours le fmandrin accessoire. Ne pas toucher l’appareil pendant le travail ou juste après. L’appareil peut chauffer pendant le travail en atteignant les températures élevées. Avant de commencer le concassage ou le sillonnage des murs, il faut s’assurer qu’il n’y a pas de conduits électriques, conduits d’installation ou d’autres élements de ce type à l’intérieur des murs. Utiliser le masque protégeant les yeux et le visage pendant le forgeage du plafond. Régler correctement la position de l’outil dans le porte-outils. En travaillant avec le marteau à la hauteur, il faut faire attention s’il n’y a pas de personnes ou objets au-dessous du lieu de travail. Ne pas surcharger l’appareil. Adapter la puissance de l’appareil au travail effectué. Ne pas utiliser l’appareil dont l’interrupteur est endommagé (ne démarre ni n’arrête pas l’appareil). L’appareil avec un tel défaut transmettre au centre de service pour la réparation. Saisir l’appareil uniquement par les poignées en plastique.
3.UTILISATION PRÉVUE DE L’APPAREIL
Le marteau piqueur DED7849 est l’appareil avancé technologiquement servant à casser et concasser le béton, sillonner et buriner avec le burin adapté. L’appareil peut être utilisé pour poser les tubes, conduits électriques, installations sanitaires, réaliser les travaux de finition dans la construction, les travaux de génie etc. L’appareil peut être exploité seulement conformément à son utilisation prévue.
4.LIMITATIONS D’UTILISATION
Le marteau piqueur peut être exploité seulement conformément aux Conditions de Fonctionnement Acceptables. Dans la conception et la construction du marteau, on n’a pas prévu son utilisation à but professionnel / lucratif. Le marteau est dédié aux bricoleurs ou pour l’usage domestique. Les modifications arbitraires de construction mécanique et électrique, toutes les modifications et les opérations d’entretien non décrites dans la Notice d’utilisation seront traitées comme illicites et causeront la perte immédiate des Droits de Garantie. L’usage non conforme à l’affectation ou à la Notice d’utilisation aura pour conséquence la perte immédiate des Droits de Garantie.
CONDITIONS DE FONCTIONNEMENT ACCEPTABLES
L’appareil peut être exploité seulement dans les locaux fermés ayant la ventilation fiable. 5.CARACTERISTIQUES TECHNIQUES Type de machine DED7849 Moteur électrique monophasé Tension de travail, fréquence de réseau 230 V, 50 Hz Puissance nominale du moteur 1150 W Type de prise de l’embout de travail SDS Max Fréquence de frappe 4200/min Energie de frappe 15 J Emission du bruit (pression acoustique) Lpa 83,5 dB(A) Emission du bruit (puissance acoustique) Lwa 97,5 dB(A) Incertitude de mesure Kpa/Kwa 3 dB(A) Incertitude de mesure Kwa 2,4 dB(A) Niveau de puissance acoustique Lwa garanti 100 dB(A) Valeur d’émission de vibrations sur le mandrin principal 14,447 m/s
Valeur de vibrations sur le mandrin accessoire 15,546 Incertitude de mesure 1,5 m/s
Classe de protection contre les chocs électriques
Degré de protection contre l’accès direct IPX0 Poids de l’appareil 4,8 kg ATTENTION: la valeur de vibrations dépend de la zone d’utilisation de l’appareil et peut dépasser les valeurs définies dans certaines circonstances ! ATTENTION: le bruit peut provoquer la lésion auditive, pendant le travail, il faut utiliser toujours les protecteurs auditifs.
6.PREPARATIFS AU TRAVAIL
ATTENTION toutes les opérations décrites ci-dessous doivent être réalisées avec la fiche retirée de la prise. Utilisation du mandrin accessoire (des. E) Utiliser toujours le mandrin accessoire. Afin de l’adapter aux préférences individuelles de l’opérateur, il faut le visser dans l’un des trous correspondant se trouvant dans le boîtier de l’appareil. Pendant l’exploitation, tenir toujours le marteau à deux mains ! Assemblage de l’embout de travail (des. B) L’appareil est adapté seulement aux burins, burins à pointe etc. avec mandrin SDS Max. Nettoyer l’embout de travail avant l’installation. Lubrifier l’embout avec une fine couche de graisse. Tirer la protection de mandrin vers le bas (des. B, pos. 2) et insérer l’embout (des. B, pos. 1). Libérer la protection de mandrin et s’assurer que l’embout de travail est correctement installé et ne tombe pas. Le retrait de l’embout de travail se fait comme son assemblage. Afin de vérifier le fonctionnement de l’appareil, le brancher au réseau d’alimentation et ensuite, sans toucher aucun obstacle par l’embout de travail, pour un instant (2-3 secondes) démarrer l’appareil par le bouton (des. C, pos. 1). Si l’appareil ne démarre pas, vérifier le câble d’alimentation, insérer fort la fiche dans la prise et essayer de redémarrer le marteau. Si l’appareil ne fonctionne pas toujours, le renvoyer au centre de service.
7. BRANCHEMENT AU RÉSEAU
Avant de brancher l'appareil à la source d'alimentation, il faut s'assurer si la tension d'alimentation convient à la valeur indiquée sur la plaque signalétique. L'installation d'alimentation de l'appareil devrait être réalisée conformément aux exigences principales concernant l'installation électrique et satisafaire aux exigences du sécurité de l'usage. Les paramètres de la section minimale du conduit d'alimentation et ceux de la valeur minimale du fusible en fonction de la puissance de l'appreil sont présentés dans le tableau ci-dessous. L'installation devrait être réalisée par un électricien qualifié. Si on utilise des rallonges, il faut faire attention à ce que la section du fil de câble ne soit plus petite de la section demandée (voir le tableau). Le conduit électrique doit être posé de manière à ne pas l'exposer au danger de coupement. Ne pas utiliser de rallonges détériorées. Vérifier systématiquement l'état technique du conduit d'alimentation. Ne pas tirer le conduit d'alimentation. Puissance de l'appareil [W] Section minimale du conduit [mm2] Valeur minimale du fusible type C [A] <700 0,75
Saisir le marteau fort et sûr parce que l’appareil peut tomber en vibrations pendnat le travail. Démarrer le marteau par l’intérupteur (des. C, pos. 1).
9.UTILISATION DE L’APPAREIL
Pendant le travail, ne pas serrer fort le marteau contre la surface traitée pour ne pas réduire l’efficacité de l’appareil et la durée de vie du moteur. Attention: à la température ambiante basse ou quand le marteau n’a pas travaillé depuis longtemps, il est possible que l’appareil n’atteigne pas de vibrations en dépit du fonctionnement du moteur. Pour réchauffer l’appareil, il faut travailler avec le marteau sans charge pendant 3 à 5 minutes. Eviter de gripper l’embout de travail dans le matériaux à traiter.
10.ACTIVITES DE SERVICE COURANTES
ATTENTION toutes les opérations d’entretien doivent être réalisées avec la fiche retirée de la prise. Nettoyage Il faut se préoccuper pour que les dispositifs de protection, les évents et le boîtier de moteur soient libres de poussières et contaminations autant que possible. Eliminer les poussières en utilisant un chiffon propre ou purger les contaminations par le compresseur d’air. Il est conseillé de nettoyer l’appareil après chaque usage. Il ne faut pas appliquer les produits de nettoyage basés sur le solvant, ils peuvent endommager les pièces d’appareil en plastique. Remplacement des balais de charbon électrographite (des. F) En cas d'étincelles excessives, il faut vérifier l'état des balais de charbon électrographite. Dévissez le couvercle du porte-balais (des. F, pos. 2), remplacez le balai (des. F, pos. 1), remettre le couvercle du porte-balais. Lubrification de mécanisme de percussion (des. D) Afin de vérifier le lubrifiant, son remplissage, dévisser le couvercle de chambre de lubrification étant en haut de l’appareil en utilisant la clé jointe (des. D). Les opérations d’entretien terminées, visser soigneusement le couvercle de chambre. Il est interdit de travailler avec le couvercle de chambre de lubrification ouvert. Vérification du câble d’alimentation Systématiquement, avant chaque usage, vérifier l’état du câble d’alimentation. En cas de détecter l’endommagement du câble, renvoyer l’appareil au centre de service pour le remplacer par le câble fiable. Ne pas travailler avec l’appareil ayant le câble d’alimentation endommagé. 11.ELIMINATION
fonctionne pas. Le câble d’alimentation est endommagé ou mal raccordé. Il n’y a pas de tension dans la prise de réseau.
Les balais électrographites usés. L’interrupteur endommagé. Enfoncer la fiche plus profondément dans la prise, vérifier le câble d’alimentation. Vérifier la tension dans la prise, vérifier si le fusible a actionné. Remplacer les balais par les nouveaux. Transmettre l’appareil électrique à la réparation. Le marteau Les paliers de moteur Transmettre l’appareildémarre péniblement. grippés. électrique à la réparation. Le moteur surchauffe. Les trous de ventilation bouchés. Les paramètres de travail admissibles dépassés.
La force de contact de l’appareil trop fort. Nettoyer les trous. Arrêter l’appareil électrique, reporter le travail jusqu’au moment du refroidissement complet de la machine. Réduire la force de contact. 12.COMPLÉTION DE L’APPAREIL, REMARQUES FINALES L’emballage devrait contenir: 1. Marteau piqueur DED7849, 2. Burin plat, 3. Burin à pointe, 4. Mandrin accessoire, 5. Clé, 6. Récipient de lubrifiant Remarques finales Veuillez indiquer le numéro de LOT placé sur la plaque signalétique. Veuillez décrire la pièce détériorée en désignant la date d’achat approximative. Pendant la période de garantie, les réparations sont faites d’après les règles données dans le Bulletin de garantie. Veuillez transmettre le produit réclamé à la réparation dans le lieu d’achat (le vendeur est obligé à prendre le produit réclamé) ou l’envoyer au Service Central DEDRA - EXIM. Veuillez bien joindre le Bulletin de garantie délivré par l’importateur. A défaut de ce document, la réparation sera traitée comme après garantie. Après la période de garantie, les réparations sont réalisées par le Service Central. Il faut envoyer le produit endommagé au Service (les frais de l’envoi chargent l’utilisateur). 13.LISTE DES PIECES DU DESSIN DE MONTAGE
Protection du mécanisme de percussion
Serrage de roulement
Protection de roulement
Serrage de mandrin SDS
Balai de charbon électrographite
Protection du porte-balai
Rondelle en catouchouc inférieure
Rondelle en catouchouc supérieure
Boîtier droit du mandrin
Boucle du câble d’alimentation
Excentrique de pistion
Boîtier gauche du mandrin
Couvercle de la chambre de lubrification
Câble d’alimentation
Mécanisme d’excentrique
ÉLECTRONIQUES (concerne les ménages) Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet. Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets. Le recyclage incorrect est passible de peines prévues dans les réglementations locales. es utilisateurs dans les pays de l'Union Européenne Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront. Le rejet des déchets dans les pays hors l'Union Européenne Le symbole concerne seulement les pays de l'Union Européenne. Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre. Traduction du mode d’emploi original ESgfdgdfg
Carte de garantie Marteau piqueur No de catalogue: DED7849 Numéro du lot: ..................................................... (dit ensuite Produit) Date de l’achat du Produit: …………………………………. Cachet du vendeur: ………………….. Date et signature du vendeur: ................................................ Déclaration de l’Utilisateur: Je confirme que j’ai été informé sur les conditions de garantie et les conséquences du non respect des instructions comprises dans le Mode d’emploi et la Carte de garantie. Les conditions de la présente garantie me sont connues ce que j’approuve par ma signature manuscrite :
Date et lieu signature de l’Utilisateur I.Responsabilité pour le Produit
1. Le Garant - DEDRA EXIM sp. z o.o. avec son siège social à
Pruszków, adresse: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Tribunal de District pour la ville capitale de Varsovie à Varsovie, XIV
2. Conformément aux conditions définies dans la présent Carte de
garantie, le Garant donne la garantie pour le Produit originaire de la distribution du Garant.
3. La responsabilité à titre de la garantie ne couvre que les défauts
résultant des causes inhérentes au Produit au moment de sa délivrance à l’Utilisateur.
4. En vertu de la garantie, l’Utilisateur obtient le droit à la réparation
gratuite du Produit si le défaut se fait apparaître lors de la période de garantie. Les modalités de réparation du Produit (méthode de réparation) dépend de la décision du Garant. En cas de constater par le Garant l’impossibilité de la réparation, le Garant se réserve le droit d’échanger l’élément défectueux ou tout le Produit contre celui exempt de défauts, de baisser le prix du Produit ou de se rétracter du contrat.
5. A l’égard de l’Utilisateur n’étant pas consommateur au sens de la
loi du 23 avril 1964 Code civil, la responsabilité d’indemnisation du Garant pour préjudice résultant de la présente garantie et/ou dans le cadre de sa conclusion et réalisation, nonobstant le titre légal, est limitée à la valeur du Produit défectueux au maximum. II.Période de garantie : Eléments du Produit couverts par la garantie Durée de la protection de garantie Marteau piqueur 24 mois à compter de la date d’achat du Produit indiquée dans la présente Carte de garantie Burins (plat, à pointe) Lubrifiant complémentaire Mallette de transport Eléments non couverts par la garantie.
1. La présentation de la Carte de garantie du Produit remplie par
l’Utilisateur et la justification des circonstances d’achat faite par l’Utilisateur à savoir p.ex. en voie de présentation du reçu, de la facture etc. Afin de procéder à la réclamation rapidement, il est conseillé à l’Utilisateur qu’il transmette avec le Produit réclamé tous les éléments définis dans la « Complétion » du Produit contenue dans le Mode d’emploi.
2. Respecter les instructions par l’Utilisateur comprises dans le Mode
d’emploi et la Carte de garantie.
3. La garantie couvre uniquement le territoire de la République de
Pologne et UE. IV.La garantie ne couvre pas les défauts survenus notamment à la suite de:
1. Le non respect par l’Utilisateur des conditions définies dans le
Mode d’emploi et en particulier concernant l’exploitation, l’entretien et le nettoyage corrects ;
2. L’application par l’Utilisateur des produits de nettoyage ou
d’entretien non conformes au Mode d’emploi ;
3. Le stockage et le transport inadéquats du Produit faits par
4. Les changements et/ou les modifications autonomes du Produit
faits par l’Utilisateur qui n’ont pas été convenus avec le Garant ;
5. L’utilisation des matériaux d’exploitation par l’Utilisateur dans le
Produit non conformes au Mode d’emploi.. L’Utilisateur n’étant pas consommateur au sens de la loi du 23 avril 1964 Code civil perd la garantie pour le Produit dans lequel :
1. numéros de série, indications des dates et plaques signalétiques
ont été supprimés ou endommagés par l’Utilisateur ;
2. scellés ont été endommagés par l’Utilisateur ou portent les traces
de manipulations faites par l’Utilisateur. Attention! Les opérations d’entretien quotidiennes du Produit résultant du Mode d’emploi sont effectuées par l’Utilisateur lui-même et à ses frais. V.Procédure de réclamation:
1. En cas de constater le fonctionnement irrégulier du Produit, avant
de notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
2. En cas de constater le fonctionnement irrégulier du Produit, avant
de notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
3. Il est possibile de faire la réclamation entre autres dans le lieu
d’achat du Produit, dans le service de garantie ou par écrit à l’adresse: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. L’Utilisateur peut faire la réclamation avec le formulaire disponible sur le site web www.dedra.pl. („Formulaire de réclamation à titre de la garantie”). Les adresses de services de garantie sont disponibles pour les pays particuliers sur le site web www.dedra.pl. En cas d’absence du service de garantie pour un pays donné, il est recommandé d’adresser la réclamation à titre de la garantie à l’adresse : DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska). Vu la sécurité de l’Utilisateur, il est proscrit d’exploiter le Produit défectueux. Attention!!! L’exploitation du Produit défectueux est dangereux pour la santé et la vie de l’Utilisateur.
4. La réalisation des obligations résultant de la garantie aura lieu
dans 14 jours ouvrables à compter du jour de fournir le Produit réclamé par l’Utilisateur.
5. Avant de fournir le Produit défectueux pour la réclamation, il est
conseillé de le nettoyer. Il est recommandé de protéger soigneusement le Produit réclamé contre les endommagements dans le transport (il est conseillé de livrer le Produit réclamé dans l’emballage d’origine).
6. La période de garantie est prorogée de la durée pendant laquelle
l’Utilisateur n’a pas pu profiter du Produit couvert par la garantie à cause de son défaut.
7. La garantie n’exclut pas, ne limite pas ni ne suspend pas les droits
de l’Utilisateur résultant des dispositions concernant la caution des défauts de l’article vendu.
