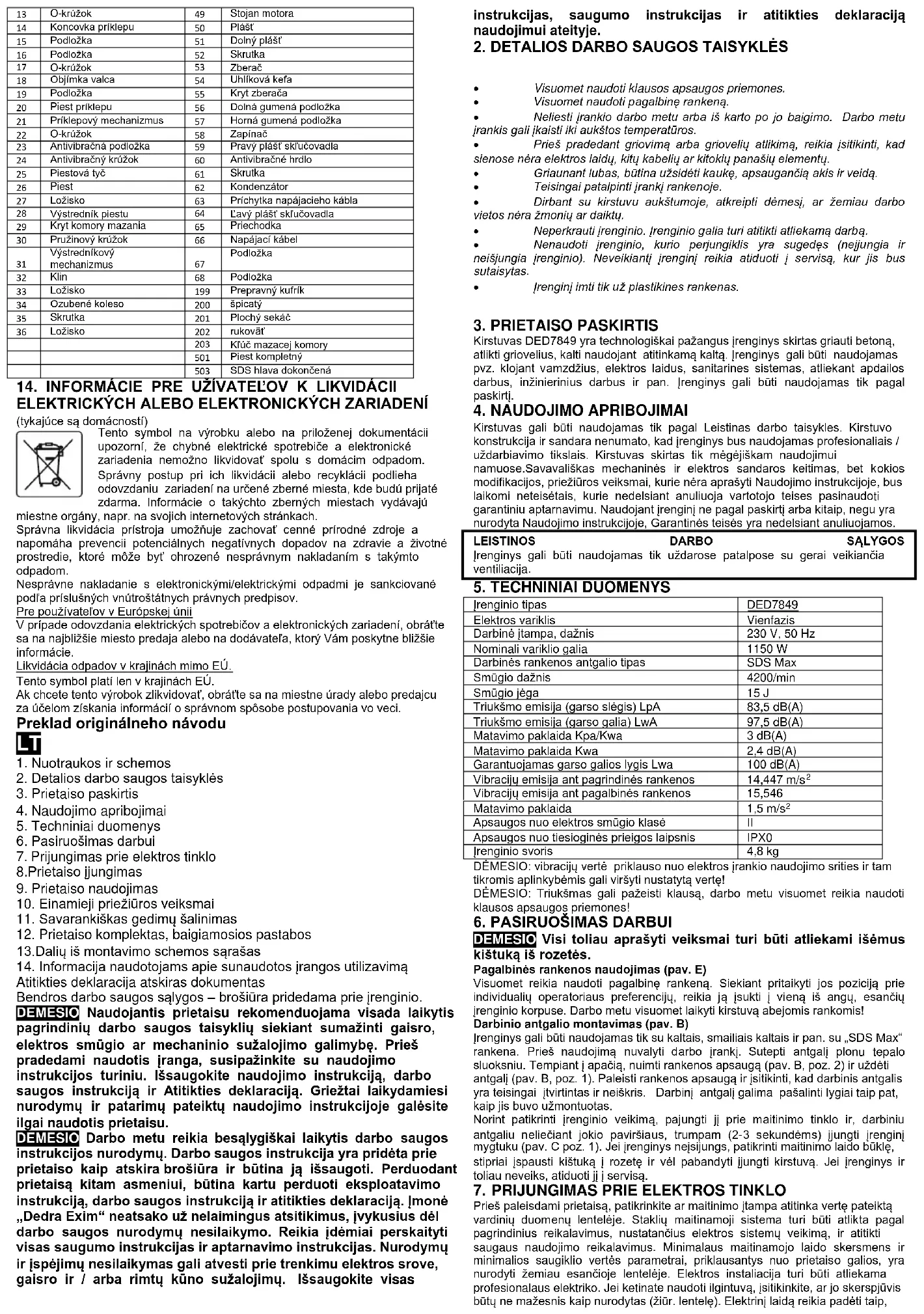

NAUDOJIMO INSTRUKCIJA DED7849 DEDRA

Visos teisės saugomos. Šis kūrinys yra saugomas autorinių teisių įstatymų. Eksploatavimo instrukcijos arba jos fragmentų kopijavimas ir platinimas be „DEDRA EXIM“ sutikimo draudžiamas. „Dedra Exim“ pasilieka sau teisę įvesti konstrukcijos, techninius arba komplektacijos pokyčius be išankstinio įspėjimo.

1. Nuotraukos ir schemos

2. Detalios darbo saugos taisyklės

3. Prietaiso paskirtis

4. Naudojimo apribojimai

5. Techniniai duomenys

6. Pasiruošimas darbui

7. Prijungimas prie elektros tinklo

8.Prietaiso įjungimas

9. Prietaiso naudojimas

10. Einamieji priežiūros veiksmai

11. Savarankiškas gedimų šalinimas

12. Prietaiso komplektas, baigiamosios pastabos

13.Dalių iš montavimo schemos sąrašas

14. Informacija naudotojams apie sunaudotos įrangos utilizavimą

Atitikties deklaracija atskiras dokumentas Bendros darbo saugos sąlygos – brošiūra pridedama prie įrenginio. DEMESIO Naudojantis prietaisu rekomenduojama visada laikytis pagrindinių darbo saugos taisyklių siekiant sumažinti gaisro, elektros smūgio ar mechaninio sužalojimo galimybę. Prieš pradedami naudotis įranga, susipažinkite su naudojimo instrukcijos turiniu. Išsaugokite naudojimo instrukciją, darbo saugos instrukciją ir Atitikties deklaraciją. Griežtai laikydamiesi nurodymų ir patarimų pateiktų naudojimo instrukcijoje galėsite ilgai naudotis prietaisu. DEMESIO Darbo metu reikia besąlygiškai laikytis darbo saugos instrukcijos nurodymų. Darbo saugos instrukcija yra pridėta prie prietaiso kaip atskira brošiūra ir būtina ją išsaugoti. Perduodant prietaisą kitam asmeniui, būtina kartu perduoti eksploatavimo instrukciją, darbo saugos instrukciją ir atitikties deklaraciją. Įmonė „Dedra Exim“ neatsako už nelaimingus atsitikimus, įvykusius dėl darbo saugos nurodymų nesilaikymo. Reikia įdėmiai perskaityti visas saugumo instrukcijas ir aptarnavimo instrukcijas. Nurodymų ir įspėjimų nesilaikymas gali atvesti prie trenkimu elektros srove, gaisro ir / arba rimtų kūno sužalojimų. Išsaugokite visas instrukcijas, saugumo instrukcijas ir atitikties deklaraciją naudojimui ateityje.

2. DETALIOS DARBO SAUGOS TAISYKLĖS

Visuomet naudoti klausos apsaugos priemones. Visuomet naudoti pagalbinę rankeną. Neliesti įrankio darbo metu arba iš karto po jo baigimo. Darbo metu įrankis gali įkaisti iki aukštos temperatūros. Prieš pradedant griovimą arba griovelių atlikimą, reikia įsitikinti, kad sienose nėra elektros laidų, kitų kabelių ar kitokių panašių elementų. Griaunant lubas, būtina užsidėti kaukę, apsaugančią akis ir veidą. Teisingai patalpinti įrankį rankenoje. Dirbant su kirstuvu aukštumoje, atkreipti dėmesį, ar žemiau darbo vietos nėra žmonių ar daiktų. Neperkrauti įrenginio. Įrenginio galia turi atitikti atliekamą darbą. Nenaudoti įrenginio, kurio perjungiklis yra sugedęs (neįjungia ir neišjungia įrenginio). Neveikiantį įrenginį reikia atiduoti į servisą, kur jis bus sutaisytas. Įrenginį imti tik už plastikines rankenas.

3. PRIETAISO PASKIRTIS

Kirstuvas DED7849 yra technologiškai pažangus įrenginys skirtas griauti betoną, atlikti griovelius, kalti naudojant atitinkamą kaltą. Įrenginys gali būti naudojamas pvz. klojant vamzdžius, elektros laidus, sanitarines sistemas, atliekant apdailos darbus, inžinierinius darbus ir pan. Įrenginys gali būti naudojamas tik pagal paskirtį.

4. NAUDOJIMO APRIBOJIMAI

Kirstuvas gali būti naudojamas tik pagal Leistinas darbo taisykles. Kirstuvo konstrukcija ir sandara nenumato, kad įrenginys bus naudojamas profesionaliais / uždarbiavimo tikslais. Kirstuvas skirtas tik mėgėjiškam naudojimui namuose.Savavališkas mechaninės ir elektros sandaros keitimas, bet kokios modifikacijos, priežiūros veiksmai, kurie nėra aprašyti Naudojimo instrukcijoje, bus laikomi neteisėtais, kurie nedelsiant anuliuoja vartotojo teises pasinaudoti garantiniu aptarnavimu. Naudojant įrenginį ne pagal paskirtį arba kitaip, negu yra nurodyta Naudojimo instrukcijoje, Garantinės teisės yra nedelsiant anuliuojamos.

LEISTINOS DARBO SĄLYGOS

Įrenginys gali būti naudojamas tik uždarose patalpose su gerai veikiančia ventiliacija.

5. TECHNINIAI DUOMENYS

Įrenginio tipas DED7849 Elektros variklis Vienfazis Darbinė įtampa, dažnis 230 V, 50 Hz Nominali variklio galia 1150 W Darbinės rankenos antgalio tipas SDS Max Smūgio dažnis 4200/min Smūgio jėga 15 J Triukšmo emisija (garso slėgis) LpA 83,5 dB(A) Triukšmo emisija (garso galia) LwA 97,5 dB(A) Matavimo paklaida Kpa/Kwa 3 dB(A) Matavimo paklaida Kwa 2,4 dB(A) Garantuojamas garso galios lygis Lwa 100 dB(A) Vibracijų emisija ant pagrindinės rankenos 14,447 m/s

Vibracijų emisija ant pagalbinės rankenos 15,546 Matavimo paklaida 1,5 m/s

Apsaugos nuo elektros smūgio klasė

Apsaugos nuo tiesioginės prieigos laipsnis IPX0 Įrenginio svoris 4,8 kg DĖMESIO: vibracijų vertė priklauso nuo elektros įrankio naudojimo srities ir tam tikromis aplinkybėmis gali viršyti nustatytą vertę! DĖMESIO: Triukšmas gali pažeisti klausą, darbo metu visuomet reikia naudoti klausos apsaugos priemones!

6. PASIRUOŠIMAS DARBUI

DEMESIO Visi toliau aprašyti veiksmai turi būti atliekami išėmus kištuką iš rozetės. Pagalbinės rankenos naudojimas (pav. E) Visuomet reikia naudoti pagalbinę rankeną. Siekiant pritaikyti jos poziciją prie individualių operatoriaus preferencijų, reikia ją įsukti į vieną iš angų, esančių įrenginio korpuse. Darbo metu visuomet laikyti kirstuvą abejomis rankomis! Darbinio antgalio montavimas (pav. B) Įrenginys gali būti naudojamas tik su kaltais, smailiais kaltais ir pan. su „SDS Max“ rankena. Prieš naudojimą nuvalyti darbo įrankį. Sutepti antgalį plonu tepalo sluoksniu. Tempiant į apačią, nuimti rankenos apsaugą (pav. B, poz. 2) ir uždėti antgalį (pav. B, poz. 1). Paleisti rankenos apsaugą ir įsitikinti, kad darbinis antgalis yra teisingai įtvirtintas ir neiškris. Darbinį antgalį galima pašalinti lygiai taip pat, kaip jis buvo užmontuotas. Norint patikrinti įrenginio veikimą, pajungti jį prie maitinimo tinklo ir, darbiniu antgaliu neliečiant jokio paviršiaus, trumpam (2-3 sekundėms) įjungti įrenginį mygtuku (pav. C poz. 1). Jei įrenginys neįsijungs, patikrinti maitinimo laido būklę, stipriai įspausti kištuką į rozetę ir vėl pabandyti įjungti kirstuvą. Jei įrenginys ir toliau neveiks, atiduoti jį į servisą.

7. PRIJUNGIMAS PRIE ELEKTROS TINKLO

Prieš paleisdami prietaisą, patikrinkite ar maitinimo įtampa atitinka vertę pateiktą vardinių duomenų lentelėje. Staklių maitinamoji sistema turi būti atlikta pagal pagrindinius reikalavimus, nustatančius elektros sistemų veikimą, ir atitikti saugaus naudojimo reikalavimus. Minimalaus maitinamojo laido skersmens ir minimalios saugiklio vertės parametrai, priklausantys nuo prietaiso galios, yra nurodyti žemiau esančioje lentelėje. Elektros instaliacija turi būti atliekama profesionalaus elektriko. Jei ketinate naudoti ilgintuvą, įsitikinkite, ar jo skerspjūvis būtų ne mažesnis kaip nurodytas (žiūr. lentelę). Elektrinį laidą reikia padėti taip,kad jo nebūtų galima perpjauti, o jo ilgis netrukdytų dirbant. Nenaudokite sugadintų ilgintuvų. Kas kažkiek laiko tikrinkite maitinimo kabelio techninę būklę. Netraukite už maitinimo laidą ištraukdami kištuką iš elektros lizdo. Prietaiso galia [W] Minimalus laido skersmuo [mm2] Minimali C tipo saugiklio vertė [A] <700 0,75

Kirstuvą laikyti tvirtai ir stipriai, nes darbo metu jis stipriai vibruoja. Kirstuvą įjungti įjungiklio pagalba (pav. C, poz. 1).

9. PRIETAISO NAUDOJIMAS

Darbo metu stipriai nespausti kirstuvo prie apdirbamo paviršiaus, nes tai gali sumažinti įrenginio efektyvumą ir neigiamai veikia variklio ilgaamžiškumą. Dėmesio: Esant žemai aplinkos temperatūrai arba jei kirstuvas ilgesnį laiką nedirbo, gali atsitikti, kad įrenginys nepasieks vibracijų, nors jo variklis veiks. Taip yra dėl tepalo sutirštėjimo. Norint pašildyti įrenginį, maždaug 3-5 minutes reikia dirbti su kirstuvu be apkrovos. Vengti antgalio įstrigimo apdirbamoje medžiagoje.

10. EINAMIEJI PRIEŽIŪROS VEIKSMAI

DEMESIO visi aptarnavimo veiksmai turi būti atliekami išėmus kištuką iš rozetės. Valymas Reikia pasistengti, kad apsauginiai įrenginiai, ventiliavimo angos ir variklio korpusas būtų nuvalytos nuo dulkių ir nešvarumų. Dulkes pašalinti su švaria šluoste arba išpūsti nešvarumus su oro kompresoriumi. Rekomenduojama valyti įrenginį po kiekvieno naudojimo. Negalima naudoti valiklių, kurių pagrindą sudaro tirpiklis, nes jie gali pažeisti plastikinius įrenginio elementus. Anglinių šepetėlių keitimas (pav. F) Esant pernelyg dideliam kibirkščiavimui, patikrinti anglinių šepetėlių būklę. Išsukti šepetėlio laikiklio apsaugą (pav. F, poz. 2), pakeisti šepetėlį (pav. F, poz. 1), vėl uždėti šepetėlio laikiklio apsaugą. Smūginio mechanizmo tepimas (pav. D) Norint patikrinti tepalo būklę, papildyti jį, reikia, naudojant komplekte esantį raktą, atsukti tepimo angos dangtį, esantį įrenginio viršuje (pav. D). Atlikus priežiūros veiksmus, kruopščiai užsukti dangtį. Draudžiama dirbti, jei tepimo angos dangtis yra atidarytas. Maitinamojo laido tikrinimas Reguliariai, prieš kiekvieną naudojimą tikrinti maitinimo laido būklę. Pastebėjus elektros laido pažeidimą, įrenginį atiduoti į servisą, kur laidas bus pakeistas nauju. Draudžiama naudoti įrenginį, kurio maitinimo laidas yra pažeistas!

11. SAVARANKIŠKAS GEDIMŲ ŠALINIMAS

PROBLEMA PRIEŽASTIS SPRENDIMAS Kirstuvas neveikia Maitinimo laidas yra netinkamai pajungtas arba pažeistas Rozetėje nėra įtampos

Susidėvėjo variklio šepečiai Sugedo įjungiklis Giliau įstumti kištuką į rozetę, patikrinti maitinimo laidą Patikrinti įtampą rozetėje, patikrinti ar nesuveikė saugiklis Pakeisti šepečius naujais Atiduoti elektros įrankį į servisą Kirstuvas sunkiai pajuda Susidėvėjo variklio guoliai Atiduoti elektros įrankį į servisą Variklis perkaista Užsikimšo ventiliacinės angos Viršijami leistini darbo parametrai

Pernelyg didelis įrankio spaudimas Išvalyti angas Išjungti elektros įrankį, nutraukti darbą, kol įrenginys visiškai neatvės Sumažinti spaudymą

12.PRIETAISO KOMPLEKTAS, BAIGIAMOSIOS PASTABOS

pakavime turi būti: 1. Kirstuvas DED7849, 2. Plokščias kaltas, 3. Smailus kaltas,

4. Pagalbinė rankena, 5. Raktas, 6. Įpakavimas su tepalu

Baigiamosios pastabos Užsakant atsargine dalis, prašome nurodyti PARTIJOS numerį, nurodytą informacinėje lentelėje. Prašome aprašyti pažeistą dalį ir nurodyti orientacinį įrenginio pirkimo laiką. Garantiniame laikotarpyje remontai yra atliekami remiantis Garantiniame lape nurodytomis sąlygomis. Prašome pateikti produktą, dėl kurio yra pateikiama pretenzija, remontui jo pirkimo vietoje (pardavėjas privalo priimti tokį produktą) arba atsiųsti į „DEDRA-EXIM“ centrinį servisą. Prašome pridėti importuotojo išrašytą Garantinį lapą. Be šio dokumento remontas bus laikomas pogarantiniu remontu. Garantiniame laikotarpyje remontą atlieka Centrinis servisas. Sugedusi produktą reikia išsiųsti į servisą (siuntimo išlaidas padengia vartotojas). 13.DALIŲ IŠ MONTAVIMO SCHEMOS SĄRAŠAS

Plieninis rutuliukas

„SDS“ rankenos tvirtinimo elementas

Šepetėlių laikiklio apsauga

Viršutinis guminis tarpiklis

Tarpiklis nuo vibracijų

Žiedas nuo vibracijų

ĮRANGOS UTILIZAVIMĄ (taikoma naudojant buityje) Aukščiau pateiktas ženklas patalpintas ant produktų arba pavaizduotas prie produktų pridėtuose dokumentuose informuoja, kad sugedusius elektrinius ir elektroninius įrenginius draudžiama išmesti kartu su buitinėmis atliekomis. Norėdami utilizuoti, pakartotinai naudoti ar susigrąžinti tokių produktų sudedamąsias dalis, privalote atiduoti prietaisą į specializuotą surinkimo centrą, kur galėsite tai padaryti nemokamai. Informaciją apie sunaudotas technikos surinkimo vietas galite sužinoti iš vietinės valdžios, pvz. internetiniuose puslapiuose. Tinkamai utilizuodami techniką padedate saugoti vertingus išteklius ir išvengti neigiamo poveikio sveikatai bei aplinkai, kuriems gali kilti pavojus dėl netinkamo atliekų tvarkymo. Netinkamai utilizuojant atliekas gresia baudos, numatytos atitinkamose vietinėse taisyklėse. Naudotojai Europos Sąjungoje Norėdami utilizuoti elektrinius arba elektroninius įrenginius, susisiekite su artimiausiu šių įrenginių pardavimo centru arba su tiekėju, kuris suteiks Jums papildomos informacijos. Atliekų utilizavimas ne Europos Sąjungos šalyse Šis ženklas galioja tik Europos Sąjungos šalyse. Norėdami utilizuoti šį produktą, susisiekite su vietine valdžia arba su pardavėju ir sužinokite daugiau informacijos apie tinkamą jo utilizavimo būdą. Originalios instrukcijos vertima LVgfdgdfg 1.Attēli un zīmējumi

SDS galva ir pabeigta

Garantinis lapas Kirstuvas Katalogo Nr: DED7849 Partijos numeris: ..................................................... (toliau – Produktas) Produkto pirkimo data : …………………………………. Pardavėjo antspaudas : ………………….. Pardavėjo parašas ir data : ................................................ Vartotojo pareiškimas:

Patvirtinu, kad buvau informuotas apie garantijos sąlygas ir taisyklių, išvardytų Naudojimo instrukcijoje ir Garantiniame lape, nepaisymo pasekmes. Šios garantijos sąlygos yra man žinomos, ką patvirtinu savo parašu:

data ir vieta vartotojo parašas I.Atsakomybė už Produktą:

1. Garantijos suteikėjas – „DEDRA EXIM“ Sp. z o.o. su būstine

adresu: ul. 3 Maja 8, 05-800 Pruškuvas, KRS 0000062517, Varšuvos apylinkės teismas, Valstybinio teismo registro XIV ūkinis skyrius, Mokesčiu mokėtojo kodas 527-020-49-33, Įstatinis kapitalas: 100 980,00 PLN.

2. Šiame garantiniame lape nurodytomis sąlygomis Garantijos

suteikėjas suteikia garantiją Produktui iš Garantijos suteikėjo asortimento.

3. Garantijos pagrindu atsakomybė yra priimama tik už defektus,

esančius Produkte jo išdavimo Vartotojui metu.

4. Garantijos pagrindu Vartotojas gauna teisę nemokamai

suremontuoti Produktą, jei defektas buvo aptiktas garantijos galiojimo metu. Apie Produkto remonto būdą (remonto atlikimo metodą) sprendžia Garantijos suteikėjas. Jei Garantijos suteikėjas nuspręstų, kad remontas yra neįmanomas, Garantijos suteikėjas pasilieka sau teisę pakeisti elementą su defektu arba visą Produktą kitu, veikiančiu teisingai, sumažinti Produkto kainą arba anuliuotu sutartį.

5. Vartotojo, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą

nėra laikomas vartotoju, atveju Garantijos suteikėjo atsakomybė dėl kompensacijos, susijusi su šia garantija ir (arba) jos sudarymu ir vykdymu, nepriklausomai nuo formos, yra apribota iki maksimaliai Produkto su defektu vertės. II.Garantijos laikotarpis: Produkto elementai, kuriems veikia garantija Garantinės apsaugos trukmė Kirstuvas 24 mėnesiai, skaičiuojant nuo Produkto pirkimo datos, nurodytos šiame Garantiniame lape Kaltai (plokščias, smailus) Papildomi tepalai Lagaminas Elementai, kuriems garantija negalioja

III.Naudojimosi garantija sąlygos:

1. Vartotojas privalo patiekti užpildytą Produkto Garantinį lapą ir

Produkto pirkimą patvirtinantį dokumentą (pvz. kasos čekis, sąskaita-faktūra ir pan.). Tam, kad pretenzijos nagrinėjimo procesas vyktų sklandžiai, rekomenduojama, kad Vartotojas kartu su Produktu perduotų visus elementus, nurodytus „Komplektacijos sąraše“, esančiame Naudojimo instrukcijoje.

2. Vartotojas privalo laikytis Naudojimo instrukcijoje ir Garantiniame

lape nurodytų rekomendacijų.

3. Garantija galioja tik Lenkijos Respublikos ir ES teritorijoje.

IV.Garantija neapima Produkto defektų, atsiradusių dėl to, kad:

1. Vartotojas nesilaikė sąlygų, nurodytų Naudojimo instrukcijoje, ypač

susijusių su teisingu naudojimu, priežiūra ir valymu;

2. Vartotojas naudojo priežiūros ar valymo priemones, neatitinkančias

sąlygas nurodytas Naudojimo instrukcijoje;

3. Vartotojas netinkamai sandėliavo ir transportavo Produktą;

4. Vartotojas savarankiškai keitė ir (arba) modifikavo Produktą,

negavęs Garantijos suteikėjo sutikimo;

5. Vartotojas naudojo Produkte eksploatacines medžiagas,

neatitinkančias Naudojimo instrukcijos sąlygų. Vartotojas, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas vartotoju, praranda garantiją Produktui, jei:

1. Vartotojas pašalino, pakeitė arba sugadino serijos numerius, datas

ir informacines lenteles;

2. Vartotojas pažeidė plombas arba ant jų matosi Vartotojo veiksmų

pėdsakai. Dėmesio! Veiksmus, susijusius su kasdieniu Produkto aptarnavimu, nurodytu pvz. Naudojimo instrukcijoje, Vartotojas atlieka pats ir savo sąskaita. V.Pretenzijos pateikimo procedūra:

1. Pastebėjus, kad Produktas veikia neteisingai, prieš pateikiant

pretenziją, reikia įsitikinti, kad visi veiksmai, aprašyti Naudojimo instrukcijoje, buvo atlikti teisingai.

2. Pretenziją rekomenduojama pateikti nedelsiant, geriausiai per 7

dienas nuo Produkto defekto aptikimo. Vartotojas, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas vartotoju, praranda garantiją Produktui, jei nepateikia pretenzijos per 7 dienas.

3. Pretenziją galima pateikti pvz. Produkto pirkimo punkte,

garantiniame servise arba raštu adresu: „DEDRA EXIM“ Sp. z o. o., ul. 3 Maja 8, 05-800 Pruškuvas. Vartotojas gali pateikti pretenziją, pasinaudodamas blanku, kuris yra internetinėje svetainėje: www.dedra.pl (Pretenzijos garantiniame laikotarpyje pateikimo forma). Garantinių servisų atskirose šalyse adresai yra nurodyti svetainėje: www.dedra.pl. Jei konkrečioje šalyje nebūtų garantinio serviso, pretenzijas dėl garantijos rekomenduojama siųsti adresu: „DEDRA EXIM“ Sp. z o. o., ul. 3 Maja 8, 05-800 Pruškuvas, Lenkija. Mając Dėl Vartotojo saugumo draudžiama naudoti Produktą su defektais. Dėmesio!!! Produkto su defektais naudojimas kelia pavojų Vartotojo sveikatai ir gyvybei. Veiksmai, susiję su garantija, bus atlikti per 14 darbo dienų skaičiuojant nuo Produkto, dėl kurio yra pateikiama pretenzija, pristatymo dienos.

4. Prieš pristatant Produktą, dėl kurio yra pateikiama pretenzija,

rekomenduojama jį nuvalyti. Produktą, dėl kurio yra pateikiama pretenzija, reikia kruopščiai supakuoti, kad jis būtų apsaugotas nuo pažeidimų transporto metu – rekomenduojama pristatyti produktą originalioje pakuotėje.

5. Garantijos laikotarpis yra pratęsiamas tiek, kiek Vartotojas negalėjo

juo naudotis dėl garantijos apimto defekto.

6. Gwarancja Ši garantija neriboja, neišskiria bei nesustabdo

Vartotojo teisių dėl parduotos prekės neatitikimo arba prekės defekto.
