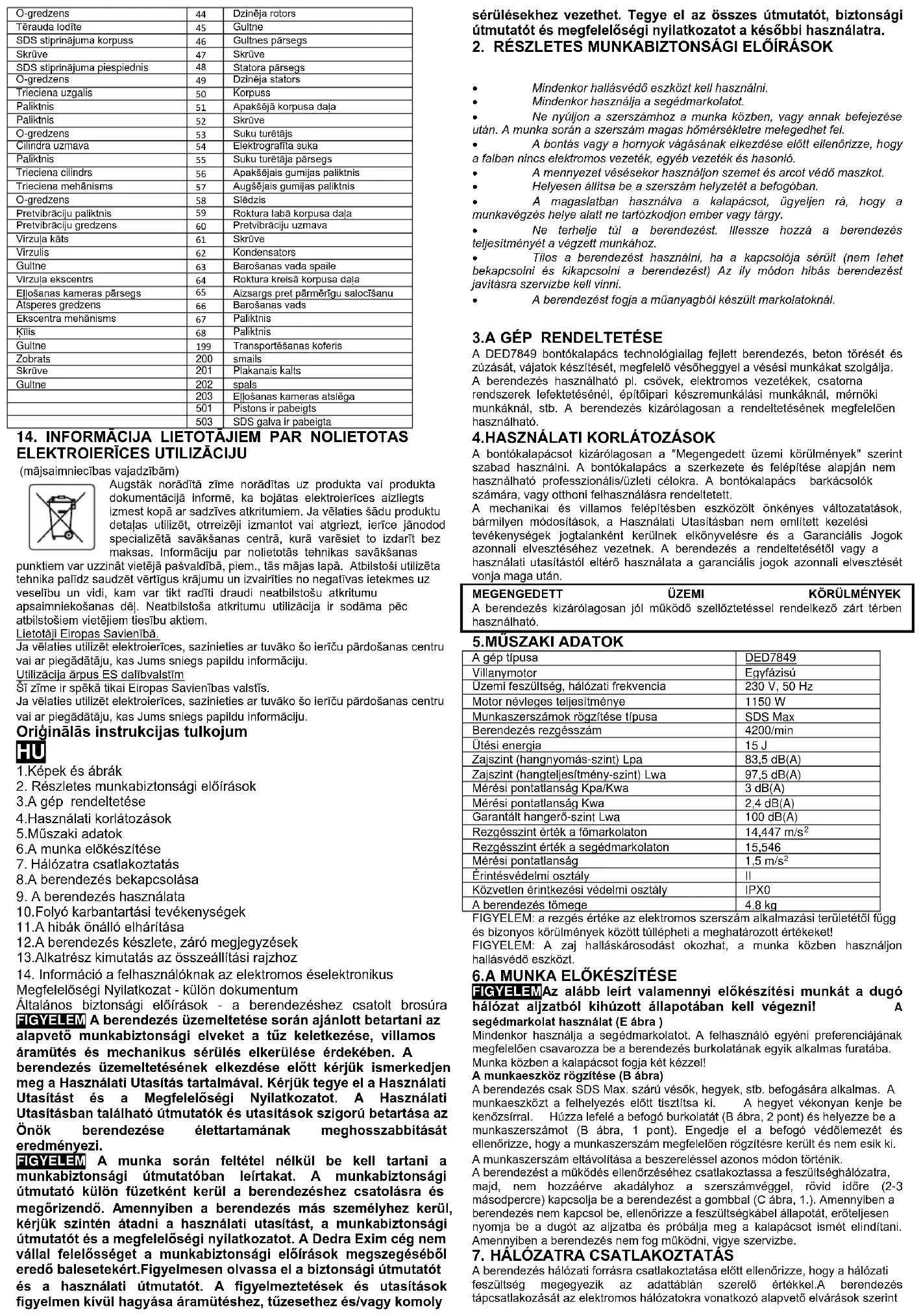

HASZNÁLATI ÚTMUTATÓ DED7849 DEDRA

Használati Utasítás Garanciajeggyel

Minden jog fenntartva. A jelen kiadvány szerzői jogokkal védve. A Használati Utasítás másolása vagy terjesztése egészében vagy részleteiben a DEDRA-EXIM írásos engedélye nélkül tilos A Dedra-Exim fenntartja magának a szerkezeti-műszaki, valamint komplettálási változtatások előzetes bejelentés nélküli bevezetésének jogát.

2. Részletes munkabiztonsági előírások

3.A gép rendeltetése 4.Használati korlátozások 5.Műszaki adatok 6.A munka előkészítése

7. Hálózatra csatlakoztatás

8.A berendezés bekapcsolása

9. A berendezés használata

10.Folyó karbantartási tevékenységek 11.A hibák önálló elhárítása 12.A berendezés készlete, záró megjegyzések 13.Alkatrész kimutatás az összeállítási rajzhoz

14. Információ a felhasználóknak az elektromos éselektronikus

Megfelelőségi Nyilatkozat - külön dokumentum Általános biztonsági előírások - a berendezéshez csatolt brosúra FIGYELEM A berendezés üzemeltetése során ajánlott betartani az alapvető munkabiztonsági elveket a tűz keletkezése, villamos áramütés és mechanikus sérülés elkerülése érdekében. A berendezés üzemeltetésének elkezdése előtt kérjük ismerkedjen meg a Használati Utasítás tartalmával. Kérjük tegye el a Használati Utasítást és a Megfelelőségi Nyilatkozatot. A Használati Utasításban található útmutatók és utasítások szigorú betartása az Önök berendezése élettartamának meghosszabbítását eredményezi. FIGYELEM A munka során feltétel nélkül be kell tartani a munkabiztonsági útmutatóban leírtakat. A munkabiztonsági útmutató külön füzetként kerül a berendezéshez csatolásra és megőrizendő. Amennyiben a berendezés más személyhez kerül, kérjük szintén átadni a használati utasítást, a munkabiztonsági útmutatót és a megfelelőségi nyilatkozatot. A Dedra Exim cég nem vállal felelősséget a munkabiztonsági előírások megszegéséből eredő balesetekért.Figyelmesen olvassa el a biztonsági útmutatót és a használati útmutatót. A figyelmeztetések és utasítások figyelmen kívül hagyása áramütéshez, tűzesethez és/vagy komoly sérülésekhez vezethet. Tegye el az összes útmutatót, biztonsági útmutatót és megfelelőségi nyilatkozatot a későbbi használatra.

2. RÉSZLETES MUNKABIZTONSÁGI ELŐÍRÁSOK

Mindenkor hallásvédő eszközt kell használni. Mindenkor használja a segédmarkolatot. Ne nyúljon a szerszámhoz a munka közben, vagy annak befejezése után. A munka során a szerszám magas hőmérsékletre melegedhet fel. A bontás vagy a hornyok vágásának elkezdése előtt ellenőrizze, hogy a falban nincs elektromos vezeték, egyéb vezeték és hasonló. A mennyezet vésésekor használjon szemet és arcot védő maszkot. Helyesen állítsa be a szerszám helyzetét a befogóban. A magaslatban használva a kalapácsot, ügyeljen rá, hogy a munkavégzés helye alatt ne tartózkodjon ember vagy tárgy. Ne terhelje túl a berendezést. Illessze hozzá a berendezés teljesítményét a végzett munkához. Tilos a berendezést használni, ha a kapcsolója sérült (nem lehet bekapcsolni és kikapcsolni a berendezést) Az ily módon hibás berendezést javításra szervizbe kell vinni. A berendezést fogja a műanyagból készült markolatoknál.

3.A GÉP RENDELTETÉSE

A DED7849 bontókalapács technológiailag fejlett berendezés, beton törését és zúzását, vájatok készítését, megfelelő vésőheggyel a vésési munkákat szolgálja. A berendezés használható pl. csövek, elektromos vezetékek, csatorna rendszerek lefektetésénél, építőipari készremunkálási munkáknál, mérnöki munkáknál, stb. A berendezés kizárólagosan a rendeltetésének megfelelően használható.

4.HASZNÁLATI KORLÁTOZÁSOK

A bontókalapácsot kizárólagosan a "Megengedett üzemi körülmények" szerint szabad használni. A bontókalapács a szerkezete és felépítése alapján nem használható professzionális/üzleti célokra. A bontókalapács barkácsolók számára, vagy otthoni felhasználásra rendeltetett. A mechanikai és villamos felépítésben eszközölt önkényes változatatások, bármilyen módosítások, a Használati Utasításban nem említett kezelési tevékenységek jogtalanként kerülnek elkönyvelésre és a Garanciális Jogok azonnali elvesztéséhez vezetnek. A berendezés a rendeltetésétől vagy a használati utasítástól eltérő használata a garanciális jogok azonnali elvesztését vonja maga után.

MEGENGEDETT ÜZEMI KÖRÜLMÉNYEK

A berendezés kizárólagosan jól működő szellőztetéssel rendelkező zárt térben használható.

A gép típusa DED7849 Villanymotor Egyfázisú Üzemi feszültség, hálózati frekvencia 230 V, 50 Hz Motor névleges teljesítménye 1150 W Munkaszerszámok rögzítése típusa SDS Max Berendezés rezgésszám 4200/min Ütési energia 15 J Zajszint (hangnyomás-szint) Lpa 83,5 dB(A) Zajszint (hangteljesítmény-szint) Lwa 97,5 dB(A) Mérési pontatlanság Kpa/Kwa 3 dB(A) Mérési pontatlanság Kwa 2,4 dB(A) Garantált hangerő-szint Lwa 100 dB(A) Rezgésszint érték a főmarkolaton 14,447 m/s

Rezgésszint érték a segédmarkolaton 15,546 Mérési pontatlanság 1,5 m/s

Érintésvédelmi osztály

Közvetlen érintkezési védelmi osztály IPX0 A berendezés tömege 4,8 kg FIGYELEM: a rezgés értéke az elektromos szerszám alkalmazási területétől függ és bizonyos körülmények között túllépheti a meghatározott értékeket! FIGYELEM: A zaj halláskárosodást okozhat, a munka közben használjon hallásvédő eszközt. 6.A MUNKA ELŐKÉSZÍTÉSE FIGYELEMAz alább leírt valamennyi előkészítési munkát a dugó hálózat aljzatból kihúzott állapotában kell végezni! A segédmarkolat használat (E ábra ) Mindenkor használja a segédmarkolatot. A felhasználó egyéni preferenciájának megfelelően csavarozza be a berendezés burkolatának egyik alkalmas furatába. Munka közben a kalapácsot fogja két kézzel! A munkaeszköz rögzítése (B ábra) A berendezés csak SDS Max. szárú vésők, hegyek, stb. befogására alkalmas. A munkaeszközt a felhelyezés előtt tisztítsa ki. A hegyet vékonyan kenje be kenőzsírral. Húzza lefelé a befogó burkolatát (B ábra, 2 pont) és helyezze be a munkaszerszámot (B ábra, 1 pont). Engedje el a befogó védőlemezét és ellenőrizze, hogy a munkaszerszám megfelelően rögzítésre került és nem esik ki. A munkaszerszám eltávolítása a beszereléssel azonos módon történik. A berendezést a működés ellenőrzéséhez csatlakoztassa a feszültséghálózatra, majd, nem hozzáérve akadályhoz a szerszámvéggel, rövid időre (2-3 másodpercre) kapcsolja be a berendezést a gombbal (C ábra, 1.). Amennyiben a berendezés nem kapcsol be, ellenőrizze a feszültségkábel állapotát, erőteljesen nyomja be a dugót az aljzatba és próbálja meg a kalapácsot ismét elindítani. Amennyiben a berendezés nem fog működni, vigye szervizbe.

7. HÁLÓZATRA CSATLAKOZTATÁS

A berendezés hálózati forrásra csatlakoztatása előtt ellenőrizze, hogy a hálózati feszültség megegyezik az adattáblán szerelő értékkel.A berendezés tápcsatlakozását az elektromos hálózatokra vonatkozó alapvető elvárások szerintkell elvégezni és meg kell felelniük a felhasználói biztonsági követelményeknek. A tápvezeték minimális keresztmetszet és a minimális biztosító értékek paramétereit a berendezése teljesítménye függvényében az alábbi táblázat tartalmazza. A telepítést jogosult villanyszerelőnek kell kiviteleznie. Amennyiben hosszabbítót használ, ügyeljen rá, hogy az ér keresztmetszete ne legyek kisebb a megköveteltnél (lásd a táblázatot). A villamos vezetéket úgy helyezze el, hogy a munka közben ne legyen kitéve elvágásnak. Ne használjon megrongálódott hosszabbítótIdőszakosan ellenőrizze a tápvezeték műszaki állapotát. Ne húzza a tápvezetéknél fogva. A berendezés teljesítménye [W] Minimális vezeték- átmérő méret [mm2] Minimális C típusú biztosíték [A] <700 0,75

Biztosan és erősen tartsa a kalapácsot, mert a munka közben a berendezés regzésbe jön. Kapcsolja be a kalapácsot a gombbal (C ábra, 1. poz.).

9. A BERENDEZÉS HASZNÁLATA

A munka közben ne nyomja rá a kalapácsot erősen a megmunkált felületre, mert az csökkentheti a berendezés hatásfokát és negatívan hat a motor élettartamára. Figyelem: Alacsony környezeti hőmérséklet esetén, vagy amikor a kalapács hosszabb ideig használaton kívül volt, lehetséges, hogy a berendezés nem jön rezgésbe annak ellenére, hogy a motor működik. Ez a kenőzsír besűrűsödéséből adódik. A berendezés felmelegítéséhez dolgozzon a kalapáccsal terhelés nélkül (enyhén hozzáérve a megmunkált felülethez) 3-5 percen keresztül.Kerülje a munkaszerszám beszorulását a munkadarabba.

10. FOLYÓ KEZELÉSI MŰVELETEK

FIGYELEM a karbantartási munkákat a dugó aljzatból kihúzott állapotában kell végezni. Tisztítás Ügyeljen rá, hogy a biztonsági berendezések, levegőnyílások és a motor burkolata lehetőleg ne legyen poros vagy szennyezett. A port tiszta ruhával távolítsa el, vagy a szennyeződést távolítsa el légkompresszor használatával. Ajánlott a berendezést minden használat után kitisztítani. Ne használjon oldószeres tisztítószert, mert az megrongálhatja a műanyagból készült alkatrészeket. Az elektrografit kefék cseréje (F. ábra) Túlzott szikrázás esetén ellenőrizze az elektrografit szénkefék állapotát. Csavarozza le a kefetartó védőlemezét (F. ábra, 2. pont), cserélje ki a kefét (F. ábra, 1 pont), helyezze vissza a kefetartó védőlemezét. Az ütőmű mechanika kenése (D. ábra). A kenőzsír ellenőrzésének, utántöltésének érdekében a mellékelt kulccsal csavarozza le a zsírzókamra fedelét a berendezés felső részén (D. ábra). A karbantartási művelet elvégzése után gondosan csavarozza fel a kamra fedelét. Tilos nyitott zsírzókamra fedéllel dolgozni. Feszültségkábel ellenőrzése Rendszeresen, minden használat előtt ellenőrizze a vezeték állapotát. Amennyiben a feszültségkábel megsérülését észleli, vigye a berendezést szervizbe a kábel kicserélése érdekében. Tilos a berendezés használata sérült feszültségkábellel. 11.A HIBÁK ÖNÁLLÓ ELHÁRÍTÁSA Probléma Oka Elhárítás A kalapács nem működik A feszültségkábel rosszul csatlakoztatva vagy sérült

A csatlakozó aljzatban nincs hálózati feszültség

Elhasználódott motor kefék Meghibásodott kapcsoló Nyomja be mélyebben a csatlakozó dugót az aljzatba, ellenőrizze a tápvezetéket Ellenőrizze a feszültséget az aljzatban, ellenőrizze a biztosítékot Cserélje ki a keféket új kefékre Az elektromos szerszámot adja le javításra A kalapács nehezen indul Elkopott csapágy Az elektromos szerszámot adja le javításra A motor túlmelegedik Eltömődött szellőzőnyílások Túllépett megengedett üzemi paraméterek

Túl nagy terhelés a szerszámon Tisztítsa meg a nyílásokat Kapcsolja ki az elektromos szerszámot, tegye félre a munkát a gép teljes lehűléséig Csökkentse a rányomást 12.A BERENDEZÉS KÉSZLETE, ZÁRÓ MEGJEGYZÉSEK A csomagolásnak következőket kell tartalmaznia: 1. DED7849 Bontókalapács, 2. Lapos vésőszár, 3. Hengeres vésőszár, 4. Segéd markolat, 5. Kulcs, 6. Kenőzsír tartály Záró megjegyzések Az alkatrészek megrendelésekor kérjük megadni a típuscímkén található szériaszámot. Kérjük a megrongálódott alkatrészt leírni, megadva a berendezés megközelített vásárlási idejét. A garanciális időszakban a javítások a Garanciajegyben leírt szabályok szerint kerülnek elvégzésre. A reklamált terméket kérjük a javításra eljuttatni a vásárlás helyére (az eladó köteles a reklamált terméket átvenni), vagy a DERA - EXIM Központi Szervizébe. Kérjük csatolni az Importőr által kiállított garanciajegyet. E nélkül a javítás garanciális időszakon túli javításként kerül elkönyvelésre. A garanciális időszakon túli javításokat a Központi Szerviz végzi. A megrongálódott terméket a Szervizbe kel elküldeni (a szállítási díjat a felhasználó fedezi). 13.ALKATRÉSZ KIMUTATÁS AZ ÖSSZEÁLLÍTÁSI RAJZHOZ

Ütőmű mechanika védőlemez

SDS tokmány védőburkolat

SDS tokmány burkolat

SDS tokmány rászorító

Kefetartó védőburkolat

Rezgéscsillapító alátét

Fogantyú jobb burkolat

Rezgéscsillapító gyűrű

Hengeres rezgéscsillapító

Excentrikus dugattyú

Fogantyú bal burkolat

Zsírzókamra védőlemez

(háztartásokra vonatkozó tájékoztatás) A bemutatott, termékeken vagy a hozzájuk csatolt dokumentáción szereplő szimbólum arról tájékoztat, hogy az üzemképtelen elektromos vagy elektronikus berendezéseket nem szabad a háztartási szeméttel együtt kidobni. Hulladékkezelésük, újrafelhasználásuk vagy elemeik hasznosítása során a követendő eljárás a berendezés speciális gyűjtőponton történő leadása, ahol díjmentesen átvételre kerül. Az elhasznált készülékek gyűjtőpontjainak elhelyezkedéséről a helyi hatóságok adnak tájékoztatást, pl. internetes oldalaikon. A berendezés helyes hulladékkezelése lehetővé teszi értékes erőforrások megőrzését és az egészségre és a környezetre kifejtett negatív hatás elkerülését, melyeket a nem megfelelő hulladékkezelés veszélyeztethet. A szabályszerűtlen hulladékkezelés a megfelelő helyi szabályokban meghatározott bírságok kiszabásával jár. Felhasználók az Európai Unió országaiban Elektromos vagy elektronikus berendezés kidobásának szükségessége esetén kérjük lépjenek kapcsolatba a legközelebbi eladási ponttal vagy szállítóval, aki további tájékoztatást nyújt. Hulladékkezelés az Európai Unión kívüli országokban Ez a szimbólum csak az Európai Unió országaira vonatkozik. A jelen termék kidobásának szükségessége esetén kérjük kapcsolatba lépni a helyi hatóságokkal vagy az eladóval a helyes eljárásra vonatkozó tájékoztatásért. Traducerea instrucțiunii originale FRgfdgdfg 1.Photos et dessins

Garanciajegy Bontókalapács Katalógusszám: DED7849 Gyártási tétel száma: ..................................................... (a továbbiakban: Termék) A termék vásárlásának dátuma: …………………………………. Az eladó pecsétje: ………………….. Dátum és az eladó aláírása: ................................................ A felhasználó nyilatkozata:

Igazolom, hogy tájékoztatásra kerültem a garanciális feltételekről, valamint a Kezelési útmutatóban és a Garanciajegyben leírt utasítások be nem tartásából eredő következményekről. A jelen garanciális feltételekkel megismerkedtem, amit aláírásommal igazolok:

kelt és helye a Felhasználó aláírása I.A termékért felelős:

1. Kezes - DEDRA EXIM sp. z o.o., székhelye Pruszków, címe: ul. 3

Maja 8, 05-800 Pruszków, KRS 0000062517, Varsó fővárosi Körzeti Bíróság Varsóban; az Országos Bírósági Nyilvántartás XIII Gazdasági Osztálya, adószáma: 527-020-49-33, törzstőke: 100 980.00 zł.

2. A jelen Garanciajegyben meghatározott feltételekkel a Kezes

garanciát nyújt a Kezes forgalmazásából származó Termékre

3. A garanciából eredő felelősség kizárólagosan a Termékben a

Felhasználónak való átadás pillanatában rejlő hibákra vonatkozik.

4. A garancia címén a Felhasználó jogosult a Termék díjmentes

megjavítására, amennyiben a hiba a garanciális időszak során kelentkezik. A Termék megjavításának módja (a javítás módszere) a Kezes döntésétől függ. Amennyiben a Kezes megállapítása szerint ni lehetőség a megjavításra, a Kezes fenntartja magának a jogot a hibás alkatrész vagy az egész Termék hibátlanra cseréléséhez, a Termék árának csökkentéséhez, vagy a szerződéstől történő elálláshoz.

5. Azzal a Felhasználóval szemben, amelyik nem számít

fogyasztónak az 1964 április 23-i, a Polgári Törvénykönyvről szóló törvény szerint, a Kezes jelen garanciából eredő és/vagy a garancia megkötésével és teljesítésével kapcsolatos kártérítési felelőssége, a jogi címtől függetlenül, a hibás Termék értékének összegére korlátozódik. II.Garanciális időszak: A garanciával rendelkező alkatrészek A garanciális védelem időtartama Bontókalapács 24 hónap, a Termék vásárlásának napjától számítva a jelen Garanciajegyen megjelölve Vésőszár (lapos, hengeres) Plusz kenőzsír Szállító bőrönd Garanciával nem rendelkező alkatrészek.

III.A garancia alkalmazásának feltételei:

1. A Felhasználó felmutatja a Termék kitöltött Garanciajegyét és

valószínűsíti a Termék vásárlásának körülményeit, pl. felmutatva a pénztár blokkot, számlát, stb. A reklamáció hatékony lebonyolításának érdekében ajánlott, hogy a Felhasználó a reklamált Termékkel együtt adja át a Kezelési útmutatóban leírt készlet tartalmát.

2. A Felhasználó betartja a Kezelési útmutatóban és a

Garanciajegyen feltüntetett utasításokat.

3. A garancia csak a Magyar Köztársaság és az EU területén

érvényes. IV.A garancia nem terjed ki a Termék következő okokból keletkező meghibásodásaira:

1. A Felhasználó nem tartotta be a Kezelési útmutatóban

meghatározott, különösen a megfelelő használatra, karbantartásra és tisztításra vonatkozó feltételeket; A Felhasználó a Kezelési útmutatónak nem megfelelő tisztító és karbantartó szereket alkalmazott;

2. A Felhasználó nem megfelelő módon tárolja és szállítja a

3. A Felhasználó önállóan, a Kezessel való egyeztetés nélkül

módosította és/vagy átalakította a Terméket;

4. A Felhasználó a Kezelési útmutatónak nem megfelelő

üzemeltetési anyagokat használt a Termékhez. Az a Felhasználó, amelyik nem számít fogyasztónak az 1964 április 23-i, a Polgári Törvénykönyvről szóló törvény szerint, elveszíti a jelen garanciából eredő jogait, ha a Terméken:

1. a szériaszámok, dátum jelölések és a típuscímkék a Felhasználó

által eltávolításra, kicserélésre vagy megrongálásra kerültek;

2. a plombák a Felhasználó által megrongálásra kerültek, vagy a

Felhasználó beavatkozásának nyomait viselik. Figyelem! A Termék mindennapos kezelésével kapcsolatos, többek között a Kezelési útmutatóból eredő műveleteket a Felhasználó saját hatáskörébe és saját költségére végzi el. V.Reklamációs eljárás:

1. A Termék helytelen működésének észrevételekor, a reklamáció

bejelentése előtt ellenőrizze, hogy a Kezelési útmutatóban meghatározott valamennyi művelet a megfelelő módon került végrehajtásra.

2. Ajánlott a reklamációt haladéktalanul bejelenteni, a legjobb a

Termék hibája észrevételétől számított 7 napon belül. Az a Felhasználó, amelyik nem számít fogyasztónak az 1964 április 23-i, a Polgári Törvénykönyvről szóló törvény szerint, elveszíti a jelen garanciából eredő jogait, ha nem jelenti be 7 napon belül a reklamációt.

3. A reklamációs bejelentés megtehető a Termék vásárlásának

helyén, a garanciális szervizben, vagy írásban az alábbi címen: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. A Felhasználó a reklamációt a www.dedra.pl weboldalon található űrlap segítségével jelentheti be. („Garanciális reklamáció bejelentési űrlap”).Az egyes országok szerviz címei a www.dedra.pl weboldalon elérhetőek. Amennyiben az adott országban nincs garanciális szervíz, a reklamációs bejelentést ajánljuk a következő címre küldeni: DEDRA-EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków (Lengyelország).

4. A Felhasználó biztonságára való tekintettel a hibás Termék

használata tilos. Figyelem!!! A hibás Termék veszélyes a Felhasználó egészségére és életére.

5. A garanciából eredő kötelezettségek ellátására a reklamált

Terméknek a Felhasználó általi leadásának napjától számított 14 munkanapon belül kerül sor.

6. A terméket reklamációra küldése előtt ajánlott megtisztítani.

Ajánlott a reklamált terméket gondosan bebiztosítani a szállítási károk elkerülése érdekében (ajánlott a reklamált Terméket az eredeti csomagolásban elküldeni).

7. A garanciális időszak meghosszabbításra kerül azzal az idővel,

mely alatt a Felhasználó a Termék meghibásodásából eredően nem tudta az használni.

8. A garancia nem zárja ki, nem korlátozza és nem függeszti fel a

Felhasználó eladott termékek hibáira vonatkozó kezességi szabályokból eredő jogait.
