MODE D'EMPLOI BKS 315400 Herkules

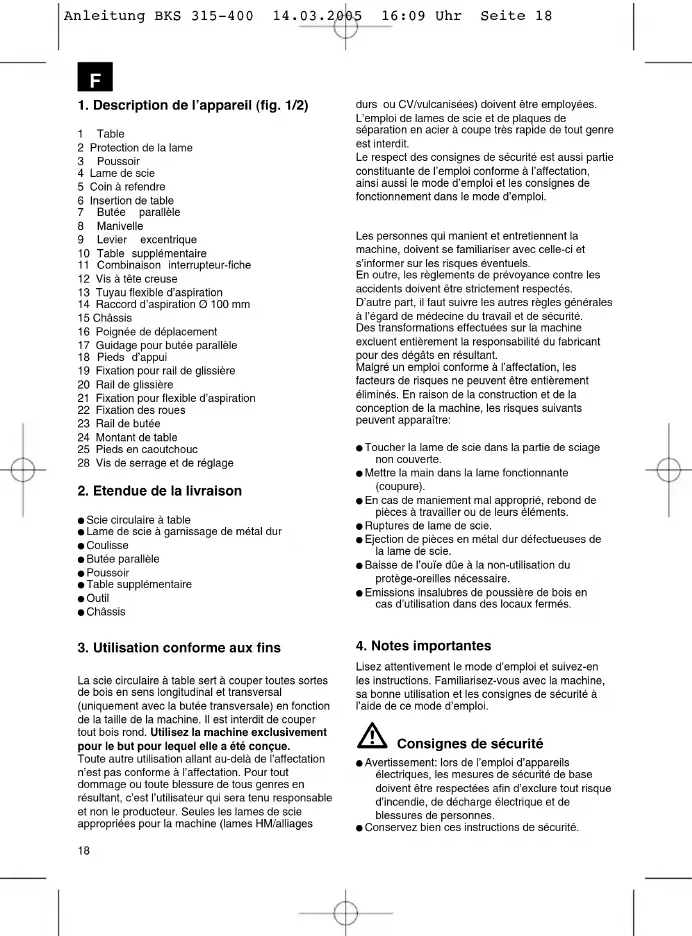

1 Table 2 Protection de la lame 3 Poussoir 4 Lame de scie 5 Coin à refendre 6 Insertion de table 7 Butée parallèle 8 Manivelle 9 Levier excentrique 10 Table supplémentaire 11 Combinaison interrupteur-fiche 12 Vis à tête creuse 13 Tuyau flexible d’aspiration 14 Raccord d’aspiration Ø 100 mm 15 Châssis 16 Poignée de déplacement 17 Guidage pour butée parallèle 18 Pieds d’appui 19 Fixation pour rail de glissière 20 Rail de glissière 21 Fixation pour flexible d’aspiration 22 Fixation des roues 23 Rail de butée 24 Montant de table 25 Pieds en caoutchouc 28 Vis de serrage et de réglage
2. Etendue de la livraison
Scie circulaire à table Lame de scie à garnissage de métal dur Coulisse Butée parallèle Poussoir Table supplémentaire Outil Châssis
3. Utilisation conforme aux fins
La scie circulaire à table sert à couper toutes sortes de bois en sens longitudinal et transversal (uniquement avec la butée transversale) en fonction de la taille de la machine. Il est interdit de couper tout bois rond. Utilisez la machine exclusivement pour le but pour lequel elle a été conçue. Toute autre utilisation allant au-delà de l’affectation n’est pas conforme à l’affectation. Pour tout dommage ou toute blessure de tous genres en résultant, c’est l’utilisateur qui sera tenu responsable et non le producteur. Seules les lames de scie appropriées pour la machine (lames HM/alliages durs ou CV/vulcanisées) doivent être employées. L’emploi de lames de scie et de plaques de séparation en acier à coupe très rapide de tout genre est interdit. Le respect des consignes de sécurité est aussi partie constituante de l’emploi conforme à l’affectation, ainsi aussi le mode d’emploi et les consignes de fonctionnement dans le mode d’emploi. Les personnes qui manient et entretiennent la machine, doivent se familiariser avec celle-ci et s’informer sur les risques éventuels. En outre, les règlements de prévoyance contre les accidents doivent être strictement respectés. D’autre part, il faut suivre les autres règles générales à l’égard de médecine du travail et de sécurité. Des transformations effectuées sur la machine excluent entièrement la responsabilité du fabricant pour des dégâts en résultant. Malgré un emploi conforme à l’affectation, les facteurs de risques ne peuvent être entièrement éliminés. En raison de la construction et de la conception de la machine, les risques suivants peuvent apparaître: Toucher la lame de scie dans la partie de sciage non couverte. Mettre la main dans la lame fonctionnante (coupure). En cas de maniement mal approprié, rebond de pièces à travailler ou de leurs éléments. Ruptures de lame de scie. Ejection de pièces en métal dur défectueuses de la lame de scie. Baisse de l’ouïe dûe à la non-utilisation du protège-oreilles nécessaire. Emissions insalubres de poussière de bois en cas d’utilisation dans des locaux fermés.
4. Notes importantes
Lisez attentivement le mode d’emploi et suivez-en les instructions. Familiarisez-vous avec la machine, sa bonne utilisation et les consignes de sécurité à l’aide de ce mode d’emploi. Consignes de sécurité
Avertissement: lors de l’emploi d’appareils
électriques, les mesures de sécurité de base doivent être respectées afin d’exclure tout risque d’incendie, de décharge électrique et de blessures de personnes. Conservez bien ces instructions de sécurité.
Anleitung BKS 315-400 14.03.2005 16:09 Uhr Seite 1819 Avant tous travaux de réglage et d’entretien, retirez la fiche de la prise de courant. Passez les consignes de sécurité à toutes les personnes travaillant sur la machine. N’utilisez pas la machine pour couper du bois de chauffage. Abstenez-vous de couper du bois rond en sens transversal. Attention! La lame de scie en rotation constitue une source de danger: risque de blessure pour les mains et doigts. La machine est munie d’un interrupteur de sécurité (11) pour éviter la nouvelle mise en circuit après une chute de tension. Avant la mise en service, contrôlez que la tension indiquée sur la plaque signalétique de la machine coïncide avec la tension du secteur. Dans le cas où un câble de rallonge est nécessaire, assurez-vous que sa section transversale est suffisante pour l’absorption du courant de la scie. Section transversale minimale: 1,5 mm
Si vous vous servez d’un enrouleur de câble, déroulez le câble complètement. Ne portez pas la scie par le câble de raccordement. N’employez pas le câble pour retirer la fiche de la prise de courant. Préservez le câble de la chaleur, de l’huile et des arêtes vives. Contrôlez le câble de raccordement (9). N’employez pas de câbles de raccordement défectueux ou endommagés. N’exposez pas la scie à la pluie; ne l’utilisez pas dans un environnement humide ou détrempé. Veillez à un bon éclairage. Ne sciez pas à proximité de liquides ou gaz inflammables. Portez des vêtements appropriés! Des vêtements larges ou des bijoux pourraient être happés par la lame de scie en rotation. En cas de cheveux longs, portez un filet. Evitez une position non-équilibrée du corps. L’utilisateur doit avoir au moins 18 ans, les apprentis au moins 16 ans; ils ne doivent travailler que sous surveillance. Tenez les enfants éloignés de la machine branchée. Evitez que d’autres personnes, en particulier des enfants, ne touchent l’outil ou le câble électrique. Tenez-les éloignés de votre place de travail. Maintenez le lieu de travail libre de restes de bois; ne laissez pas traîner de pièces. Les personnes utilisant la machine, ne doivent pas être dérangées dans leur travail. Respectez le sens de rotation du moteur et de la lame de scie. Après avoir arrêté l’entraînement, ne freinez en aucun cas les lames de scie (4) en exerçant une pression latérale. Ne montez que des lames de scie (4) bien affûtées, sans fissures et non déformées. N’utilisez pas de lames de scie (4) en acier rapide superallié (acier HSS). Utilisez exclusivement des outils sur la machine qui correspondent à la norme prEN 847-1;1996. Remplacez immédiatement des lames de scie (4) défectueuses. N’employez pas de lames de scie qui ne corres- pondent pas aux caractéristiques mentionnées dans ce mode d’emploi. Le capot de protection mobile (2) ne doit pas être bloqué quand il est ouvert. Ne démontez ni rendez inutilisables les dispositifs de sécurité (2,5) de la machine. Le coin à refendre (5) est un dispositif de protection important qui guide la pièce à travailler et qui empêche la fermeture de la fente de sciage derrière la lame de scie ainsi que le rebond de la pièce à travailler. Faites attention à l’épaisseur du coin à refendre. Le coin à refendre ne doit pas être plus mince que le corps de la lame de scie et ni plus épais que la fente de sciage. Avant chaque phase de travail, abaissez le capot de protection (2) sur la pièce à travailler. Si vous effectuez des coupes longitudinales dans des pièces à travailler étroites, utilisez impérativement un poussoir (3). (Largeur inférieure à 120 mm). Ne coupez pas de pièces à travailler qui sont trop petites pour être tenues fermement à la main. Pour découper des morceaux de bois étroits, la butée parallèle sur le côté droit de la lame de scie doit être bien serrée. Attention: Les coupes d’entrée ne doivent pas être exécutées avec cette scie. Votre position de travail sera toujours à côté de la lame de scie. Ne chargez pas la machine jusqu’au point où elle s’arrête. Pressez la pièce à travailler toujours fermement contre la table de sciage (1). Faites attention à ce que les morceaux de bois coupés ne soient pas saisis par la couronne dentée de la lame de scie et éjectés. Ne retirez jamais ni éclats ni copeaux détachables ni pièces de bois coincées pendant le fonctionnement de la lame. Avant de remédier à un mauvais fonctionnement ou d’enlever des pièces de bois coincées, mettez la machine hors circuit. - Retirez la fiche de la prise de courant. En cas de fente de sciage abîmée, remplacez l’insertion de table (6). Débranchez la machine. Arrêtez toujours le moteur avant d’effectuer des travaux de changement d’équipement, de réglage, de mesure et de nettoyage. - Retirez la fiche de la prise de courant. Avant la mise en circuit, vérifiez que les clés et les outils de réglage ont été éloignés. Si vous quittez votre place de travail, arrêtez le moteur et débranchez la machine. Les installations électriques, les réparations ou les travaux d’entretien ne seront exécutés que par des spécialistes. Vous êtes tenu de respecter les instructions de sécurité, de travail et d’entretien données par le fabricant et d’observer les dimensions indiquées dans les caractéristiques techniques.
Anleitung BKS 315-400 14.03.2005 16:09 Uhr Seite 1920 Il faut absolument suivre les règlements de prévoyance contre les accidents en vigueur et les autres règles à l’égard de sécurité généralement reconnues. Conformez-vous aux fiches publiées par la caisse de prévoyance contre les accidents (VGB 7). Raccordez toujours le dispositif d’aspiration de poussière. N’employez la scie qu’avec un dispositif d’aspiration approprié ou avec un aspirateur industriel pour éviter des blessures causées par des éclats de sciage résidus éjectés. Respectez le sens de rotation du moteur et de la scie. Utilisez uniquement les lames dont la vitesse maximale autorisée est plus élevée que la vitesse maximale de broche de la scie circulaire à table et du matériau à découper. Utilisez uniquement les lames recommandées par le producteur, conformes à EN 847-1, avec un avertissement : lors du remplacement de la lame de scie, veillez à ce que la largeur de coupe ne soit pas plus petite et que l’épaisseur du tronc de la lame de scie ne soit pas plus grande que celle du coin à refendre. Le capot de protection amovible (2) ne doit pas être fixé en position ouverte. Utilisez et réglez correctement le dispositif de protection supérieur de la lame de scie. Remplacez la plaque d’insertion usée. Utilisez absolument un poussoir (3) pour couper des pièces minces (largeur ne dépassant pas 120 mm). Le poussoir ou la poignée pour un bois poussoir doit toujours être conservé sur la machine lorsqu’il n’est pas utilisé. Raccordez le dispositif d’aspiration de la poussière pour chaque activité. En sciant du bois, il faut raccorder les scies circulaires à un dispositif d’aspiration de la poussière. L’opérateur doit être informé sur les conditions qui influencent la libération de poussière par ex. le type de matériau à travailler (détermination et source), l’importance de la séparation locale et du réglage correct des hottes/chicanes/ guidages. Si nécessaire, portez les équipements de protection personnels adéquats. Ceux-ci peuvent englober : - une protection de l’ouïe pour éviter le risque de devenir sourd ; - une protection de la respiration pour réduire le risque de respirer de la poussière dangereuse. - portez des gants lorsque vous manipulez les lames de scie et des matériaux rêches. Il faut toujours que les lames soient portées dans un récipient dès que cela est possible. L’opérateur doit être informé sur les conditions qui favorisent la formation du bruit (par ex. les lames de scie qui ont été construites pour réduire la formation du bruit, l’entretien de la lame et de la machine). Les dérangements au niveau de la machine, y compris des dispositifs de protection et de la lame de scie, doivent être signalés à la personne responsable dès qu’ils ont été découverts. Lors du transport de la machine, utilisez uniquement les dispositifs de transport et n’utilisez jamais les dispositifs de protection pour la manutention et le transport. Pendant le transport, l’élément supérieur de la lame de scie doit être couvert, par exemple avec le dispositif de protection. N’effectuez pas d’agrafage ou de rainurage, sans avoir mis un dispositif de protection adéquat, comme par ex. un dispositif en tunnel, sur la table de sciage. Les scies circulaires ne doivent pas être utilisées pour fendre (rainure terminée dans la pièce à usiner) ! Attention Risque de blessure ! Ne mettez pas vos doigts dans la lame en service
Portez un dispositif de protection des yeux
Portez un protège-oreilles
Portez un dispositif antipoussières Valeurs des émissions de bruit Service Marche à vide Niveau de pression acoustique LPA 95,2 dB(A) 83,5 dB(A) Niveau de puissance acoustique LWA 106,2 dB(A) 96,2 dB(A) “ Les valeurs indiquées sont des valeurs d’émission. Elles ne resprésentent pas forcément aussi des valeurs sûres du lieu de travail. Quoiqu’il existe une correlation entre les niveaux d’émission et d’immission, on ne peut pas en déduire fiablement que des mesures de précaution supplémentaires doivent ou ne doivent pas être prises. Les facteurs qui peuvent avoir une influence sur le niveau actuel
Anleitung BKS 315-400 14.03.2005 16:09 Uhr Seite 2021 d’immission sur le lieu de travail, sont entre autres la durée de bruit, les conditions spéciales du local de travail, d’autres sources sonores etc., comme p.ex. le nombre des machines sur place ainsi que les opérations avoisinantes. Les valeurs fiables sur le lieu de travail peuvent aussi varier selon le pays. Toutefois, grâce à cette information l’utilisateur est en mesure d’évaluer plus sûrement les risques éventuels.”
5. Caractéristiques techniques
Moteur à courant alternatif 400 V 3 50 Hz Puissance P S1 1800 W S6 40% 2200 W Vitesse de rotation à vide n
2860 tr/min. Lame de scie en métal dur Ø 315 x Ø30 x 3,6 mm Nombre de dents 24 Dimensions de la table 790 x 580 mm Hauteur de coupe max. 83 mm / 0° 60 mm / 45° Réglage de la hauteur continu 0-83 mm Table orientable continu 0° - 45° Raccord d’aspiration Ø 100 mm
6. Avant la mise en service
Déballez la scie circulaire à table et contrôlez si elle n’a pas été endommagée par le transport. Avant la mise en service, contrôler que tous les capots et dispositifs de sécurité sont correctement montés. La lame de scie doit pouvoir marcher librement. En cas de bois déjà travaillé, faire attention à des corps étrangers, comme p.ex. clous ou vis etc. Avant d’actionner l’interrupteur Marche/Arrêt, s’assurer que la lame de scie est correctement montée et que les pièces mobiles sont souples. Avant le raccordement de la machine, vérifier que les données sur la plaque signalétique correspondent à la tension du secteur.
Attention ! Retirez la fiche secteur avant tout travail de maintenance, de changement d’équipement et de montage de la scie circulaire. 7.1. Monter la scie Posez la table de sciage sur un support plat. Vissez légèrement les pieds (18) avec la table de sciage (1). Vissez légèrment le montant (24) des support avec les pieds d’appui (18). Montez la fixation du châssis (22) sur la face arrière des pieds d’appui (18) par l’intérieur avec 4 vis (33). (fig. 2/3) Emmanchez les quatre pieds en caoutchouc (25) sur les pieds d’appui. Retournez la scie et posez-la sur les pieds d’appui. Montez la combinaison interrupteur-fiche (11) sur le pied d’appui avant gauche par l’intérieur avec 2 vis. Montez les poignées de déplacement sur les pieds d’appui avant avec 2 vis (35) chacune. Attention : les poignées (16) doivent rester mobile et se rabattre automatiquement ! Fixez le guidage (17) de la butée parallèle sur la face avant de la table de sciage avec 2 vis (30) (fig. 4) Montez les crochets porte-outils (57) sur le pied d’appui avant droit. Vissez d’abord légèrement les deux fixations (19) du rail de glissière à l’avant et l’arrière gauche sur la table de sciage avec 2 vis chacune (29). Les rabats doivent être tournés en direction de la face avant. Ce faisant, assurez-vous que la fixation arrière du support de tuyau d’aspiration (21) est bien vissée aussi ! (fig. 5) Ajustez le châssis et vissez toutes les vis. Fixez le rail de coulisse sur la fixation avec 4 vis à tête plate (12) de telle manière que le rail dépasse côté face avant de la scie. (fig. 6) Assemblez la coulisse comme indiqué dans la figure 7. Ce faisant, assurez-vous que les deux disques d’écartement (56) sont insérés entre la butée et la plaque coulissante Attention : Ne vissez pas les deux vis à fond. La butée doit rester mobile sur la plaque pour le réglage de l’angle. Positionnez le coulisseau de l’avant ou de l’arrière sur le rail de coulisse (fig. 8) et montez la vis de butée (38) à l’avant et à l’arrière sur le rail (20) (fig. 11) S’il y a du jeu entre le rail de coulisse et les paliers porteurs, le palier inférieur doit être réajusté avec la vis (36) pour que le coulisseau glisse sans jeu. Le rail de butée doit se déplacer avec un écart d’env. 1 mm parallèlement à la table de sciage. Pour ce faire, vissez légèrement les vis (34) pour les fixations de coulisses, ajustez de telle manière que le rail ait dans toute les positions un écart de 1 mm par rapport à la table de sciage. Vissez à nouveau à fond les fixations. (fig. 10)
7.2 Montage de la table supplémentaire
La table supplémentaire en série peut servir de rallonge de table (fig. 10a) ou d’élargissement de table ! (fig. 1/24)
7.2.1. Montage de la rallonge de table
Vissez légèrement la table rallonge (10a) sur le petit côté avec 2 vis (44) ainsi que la douille d’écartement (45) au dos de la table de sciage (1). Ce faisant, la douille d’écartement doit être insérée entre la table de sciage (1) et la table rallonge (10a) ! (fig. 12) A présent, vissez à fond les longs supports de table sur le châssis et sur la table rallonge, dans les trous prévus à cet effet. Alignez la table rallonge (10a) avec la table de sciage (1) et vissez à fond toutes les vis.
7.2.2. Montage de l’élargissement de table (fig.
13) Poussez les charnières (46) au niveau de l’élargissement de table dans les pendants de droite sur la table de sciage. (fig. 13) Rabattez l’élargissement de table (10b) vers le haut et vissez à fond les 2 petits supports de table sur le châssis et sur la table rallonge, dans les trous prévus à cet effet. Attention : lorsque l’élargissement de table est rabattu, une vis de butée (47) doit être montée sur le côté du pied de fixation arrière pour que l’élargissement de puisse pas se dévisser automatiquement ! (fig. 21)
7.3 Utilisation du châssis (fig. 14)
Pour rabattre le châssis, soulevez la scie à l’arrière (a) et poussez les roues (15) vers l’arrière. (b) Baissez la scie circulaire à table à nouveau dans cette position (c). A présent, la scie circulaire à table est sur les roues et peut être transportée par une personne à l’aide des poignées (16). Attention : Après le transport, le châssis (15) doit être tout de suite à nouveau rabattu afin de garantir une position stable de la scie. Pour ce faire, remettez tout dans la position de départ, en procédant dans l’ordre inverse.
7.4 Montage / démontage du capot de protection
de lame (fig 15) Posez le capot de protection (2) sur le coin à refendre (5) afin que la vis passe à travers le trou (37) du coin à refendre. Ne vissez pas la vis (37) à fond ; le capot de protection de la lame doit pouvoir bouger librement. Fixez le tuyau flexible d’aspiration (13) sur l’adaptateur (14) et sur la tubulure d’aspiration du capot de protection de la lame (2). Il faut raccorder un système d’aspiration adéquat à la sortie de l’adaptateur d’aspiration (16). Le démontage doit être effectué dans l’ordre inverse. Attention ! Le capot de protection de lame (2) doit être baissé sur l’objet à scier avant de commencer le sciage. 7.5. Réglez le coin à refendre (fig. 15/16/17) Attention ! Tirez la fiche de contact Réglez la lame (4) sur la profondeur de coupe max., amenez-la en position 0° puis arrêtez-la. Démontez le capot de protection de lame (cf.
7.5.1. Réglage pour des coupes maximales (fig.
15/16/17) Poussez le coin à refendre (5) vers le haut jusqu’à ce que l’écart entre la table de sciage (1) et le bord supérieur du coin à refendre (5) soit au maximum. Ecart entre la lame de scie (4) et le coin à refendre (5) max. 8 mm. Serrez à nouveau l’écrou (38) et montez l’insertion de table (6).
7.5.2. Réglage pour les coupes couvertes
(fig. 15/16/17/18) Pousser le coin à refendre (5) vers le bas jusqu’à ce que la pointe du coin à refendre se trouve à 2 mm sous la pointe de dent de scie supérieure. La distance entre le coin à refendre (5) et la lame de scie (4) doit à nouveau s’élever à 3-8 mm (cf. fig. 6) Resserrer les deux vis à six pans creux (20) et monter l’insertion de table (6). Attention ! Après avoir réalisé une coupe couverte, il faut remonter le capot de protection de la lame de scie. Si vous laissez le coin à refendre en position basse, il faut alors veiller au fait que la hauteur de coupe se réduit à en. 55 mm. Le réglage du coin à refendre doit être contrôlé après chaque remplacement de lame de scie.
7.6 Remplacer l’insertion de table (fig. 16)
En cas d’usure ou d’endommagement, il faut remplacer l’insertion de table, sinon il y a un plus grand risque de blessure.
Anleitung BKS 315-400 14.03.2005 16:09 Uhr Seite 2223 Retirez le capot de protection de la lame de scie (2) (cf. 7.4) Retirez la vis à tête noyée (48). Retirez l’insertion de table (6) usée par le haut. Le montage de la nouvelle insertion de table est effectué dans l’ordre inverse des étapes 7.7. Remplacer la lame de scie (fig. 19) Attention! Retirez la fiche de contact. Réglez la lame de scie (4) sur la profondeur de coupe max. (cf. 8.2) Retirez le capot de protection de la lame de scie (2) (cf 7.4.) Faites sortir l’insertion de table (6) (cf. 7.6.) Placez le contre-rivoir (41) sur la bride de la lame de scie. Dévissez la vis (42) à l’aide de la clé (40), à savoir dans le sens de rotation de la lame de scie. Régler la lame de scie (4) sur la profondeur de coupe minimale pour mieux pouvoir la retirer Avant le montage de la nouvelle lame de scie, les brides de lame de scie doivent être consciencieusement nettoyées Placez la nouvelle lame de scie en procédant dans l’ordre inverse et serrez à fond Attention ! Respectez le sens de la course, le biais de coupe des dents doit pointer dans le sens du mouvement, c.à.d. vers l’avant (cf. flèche sur le capot de protection de lame) Montez à nouveau le coin à refendre (5) tout comme le capot de protection (2) (cf 7.4., 7.5.) Avant de travailler à nouveau avec la scie, il faut contrôler le bon fonctionnement des dispositifs de protection.
8.1. Interrupteur MARCHE/ARRET (fig. 6) En appuyant sur la touche « 1 », la scie peut être mise en circuit. Pour mettre la scie à nouveau hors circuit, il faut appuyer sur la touche.
8.2 Profondeur de coupe (fig. 10)
En tournant la manivelle à main (8), la lame de scie (4) peut être réglée sur la profondeur de coupe souhaitée. contre le sens des aiguilles d’une montre : profondeur de coupe plus importante dans le sens des aiguilles d’une montre : profondeur de coupe moindre 8.3. Butée parallèle
8.3.1. Hauteur de butée (fig. 22/23)
La butée parallèle livrée avec les fournitures (7) comprend deux surfaces de guidages de hauteurs différentes. En fonction de l’épaisseur des matériaux à découper, le rail de butée (23) devant être employé est celui destiné au matériau épais comme en figure 22 ou au matériau mince comme en fig. 23.
8.3.2. Largeur de coupe (fig. 25)
Pour les coupes longitudinales de pièces de bois, il faut absolument utiliser la butée parallèle (7). Il est recommandé de monter la butée parallèle (7) sur le côté droit de la lame de scie (4). Faites glisser la butée parallèle (7) par l’extérieur dans le support (17). Réglez la butée parallèle (7) sur la mesure désirée et fixez-la avec le levier excentrique (9).
8.3.3. Régler la longueur de butée (fig. 23)
Pour éviter que la pièce à scier ne se bloque, le rail de butée (23) peut être poussé dans le sens longitudinal. Règle de base : l’extrémité arrière de la butée se trouve contre une ligne imaginaire qui commence environ au centre de la lame de scie et se prolonge de 45° vers l’arrière. Réglez la largeur de coupe souhaitée - Relâchez les vis à oreilles (51) et avancez le rail de butée (43) jusqu’à ce que vous touchiez la ligne de 45° imaginaire. - Resserrez les vis à oreilles (51). 8.4. Coulisse (fig. 30) La coulisse est logée de façon mobile sur le rail de coulisse. La coulisse est réglable de 0 à 45°. Pour ce faire, ouvrez le levier de serrage (53) Réglez l’angle souhaité sur la graduation de la coulisse (54) et fixez à nouveau le levier de serrage (53). Le rail de butée (55) est réglable en longueur en desserant les deux vis à oreilles (62). Attention ! Ne pas pousser trop loin le rail de butée (55) en direction de la lame de scie. La distance entre le rail de butée (55) et la lame de scie (4) doit s’élever à env. 2 cm.
Anleitung BKS 315-400 14.03.2005 16:09 Uhr Seite 2324 8.5. Réglage de l’angle (fig. 20) Desserrez la vis de réglage et de fixation (28) et réglez l’angle souhaité sur le rapporteur (60). Serrez à nouveau la vis de réglage et de fixation. Le réglage de l’angle dispose d’une butée (39) réglable de 0 à 45°. Pour un angle au-delà de 45° ou en deçà de 0°, la butée en coin peut disparaître en la rabattant. 9.0. Service Attention ! Après chaque nouveau réglage, nous conseillons de faire un essai de coupe pour contrôler la cote réglée. Après la mise en circuit de la scie, attendre que la lame de scie ait atteint sa vitesse de rotation maximale avant de commencer le sciage. Attention au début de la coupe !
9.1 Réalisation de coupes longitudinales (fig. 25)
Ces coupes scient une pièce à usiner dans le sens de sa longueur. Un bord de la pièce à usiner est pressé contre la butée parallèle (7) alors que le côté plat est posé sur la table de sciage (1). Le capot de protection de la lame de scie (2) doit toujours être rabaissé sur la pièce à usiner. La position de travail pour une coupe longitudinale ne doit jamais être sur une ligne avec la ligne de coupe. Régler la butée parallèle (7) en fonction de la hauteur de la pièce à usiner et de la largeur désirée (cf. 8.3). Mettre la scie en circuit Mettre les mains, doigts serrés, à plat sur la pièce à usiner et pousser la pièce à usiner le long de la butée parallèle (7) contre la lame de scie (4). Guidage latéral avec la main gauche uniquement jusqu’à l’arrête de devant du capot de protection. Pousser la pièce à usiner toujours jusqu’à la fin du coin à refendre (5). Le rebut de la coupe reste sur la table de sciage (1) jusqu’à ce que la lame de scie (4) soit à nouveau en position de repos.
9.1.2 Couper des pièces minces (fig. 26)
Les coupes longitudinales de pièces à usiner ayant une largeur inférieure à 120 mm doivent absolument être effectuées à l’aide d’un poussoir. Le poussoir fait partie de la livraison. Remplacer immédiatement tout poussoir usé ou abîmé.
9.1.3. Couper des pièces très minces, pour (Fig.
27) Pour les coupes longitudinales de pièces à usiner très minces d’une largeur de 30 mm et moins, utiliser absolument un bois-poussoir. La surface de guidage basse de la butée parallèle doit alors être préférée. Le bois-poussoir ne fait pas partie de la livraison ! (disponible dans tous les magasins spécialisés courants). Remplacer à temps les bois-poussoirs usés.
9.1.4. Exécution de coupes couvertes (fig. 28)
Grâce au capot de protection de la lame de scie démontable et à la hauteur de coupe réglable en continu de 0 à 83 mm, il est possible d’effectuer des coupes couvertes et des tailles. Retirer le capot de protection de la lame de scie (2) (cf. 7.4.) Régler le coin à refendre (5) pour la coupe couverte (cf. 7.5.2) Régler la profondeur de coupe souhaitée (8.2.) Monter la butée parallèle (7) à droite de la lame de scie et la régler sur la largeur nécessaire (8.3.) Pousser la pièce à usiner contre la lame de scie (4). Veiller ce faisant à ce que la pièce à usiner soit bien calée sur la table de sciage (1). Il faut sélectionner la série de coupes de manière que les barres découpées tombent du côté gauche de la lame de scie afin d’éviter que la butée ne se bloque contre la lame de la scie. (Risque de choc en arrière) Après avoir terminé la coupe, il faut remonter immédiatement le capot de protection de la lame de scie (2). 10.0. Maintenance Attention ! Retirer la fiche secteur. La poussière et les salissures doivent être régulièrement éliminés de la machine. Le nettoyage doit être fait de préférence avec une brosse fine ou un chiffon. N’utiliser aucun produit corrosif pour nettoyer les pièces en matières plastiques. 11.0. Commande de pièces détachées Il faut indiquer les données suivantes en cas de commande de pièces de rechange : le type de l’appareil le numéro d’article de l’appareil le numéro d’identification de l’appareil le numéro de la pièce de rechange nécessaire
