BKS 315400 - Žaga Herkules - Brezplačna navodila za uporabo

Vrsta izdelka	Namizna krožna žaga
Znamka	Herkules
Model	BKS 315400
Dimenzije mize	790 x 580 mm
Premer lista žage	315 mm
Največja višina reza	83 mm (0°) / 60 mm (45°)
Nagib lista žage	0° - 45° neprekinjeno
Napajanje	400 V / 3 faze / 50 Hz
Moč	1800 W (S1) / 2200 W (S6 40%)
Hitrost vrtenja v praznem teku	2860 obr/min
Priključek za odsesavanje	∅ 100 mm
Glavne funkcije	Vzdolžni rezi, prečni rezi (z omejevalnikom), pokriti rezi, žlebljenje (z ustrezno zaščito)
Vzdrževanje in čiščenje	Redno čistite s fino krtačo ali krpo. Ne uporabljajte jedkih sredstev.
Varnost	Zaščitni pokrov, razcepljalni klin, potiskalo za kose < 120 mm, zaustavitev v sili, zaščita pred ponovnim zagonom
Nadomestni deli in možnost popravila	Naročilo preko tipa, številke artikla, identifikacijske številke in številke dela. Garancija 5 let.
Splošne informacije	Približna teža: 35 kg. Raven hrupa: 95,2 dB(A) pri obremenitvi, 83,5 dB(A) v praznem teku.

Pogosto zastavljena vprašanja - BKS 315400 Herkules

Kako zamenjati list žage?

Izključite napravo. Nastavite list na največjo višino reza, odstranite zaščitni pokrov in vstavek mize. Namestite nasprotni ključ in odvijte vijak v smeri vrtenja. Namestite nov list v skladu s smerjo vrtenja in ponovno privijte.

Kako nastaviti globino reza?

Obrnite ročico (8): v nasprotni smeri urnega kazalca za povečanje globine, v smeri urnega kazalca za zmanjšanje. Območje nastavitve je 0 do 83 mm.

Kako uporabljati vzporedno omejilo?

Namestite vzporedno omejilo (7) na desno stran lista. Potisnite ga v nosilec (17), nastavite želeno mero in pritrdite z ekscentrično ročico (9). Za tanke kose uporabite nizko vodilno površino.

Kateri so bistveni varnostni ukrepi?

Nosite zaščitna očala, zaščito za sluh in protiprašno masko. Ne nosite ohlapnih oblačil. Uporabite potiskalo za kose, manjše od 120 mm. Otrokom preprečite dostop.

Ali lahko s to žago režem kovino?

Ne, ta žaga je namenjena samo za les in podobne materiale. Uporaba listov za kovino je prepovedana in nevarna.

Kako priključiti sesalnik?

Uporabite priključek za odsesavanje ∅ 100 mm (14). Pritrdite gibko cev (13) na zaščitni pokrov in na adapter. Priključite industrijski sesalnik ali ustrezen odsesovalni sistem.

Kako narediti poševen rez?

Popustite nastavitveni in pritrdilni vijak (28), nastavite želeni kot (0° do 45°) na kotomeru (60), nato ponovno privijte vijak.

Kaj storiti, če se list zagozdi?

Takoj ustavite stroj in ga izključite iz omrežja. Nikoli ne odstranjujte zagozdenih kosov, medtem ko se list vrti. Po zaustavitvi uporabite orodje za sprostitev kosa.

Kako vzdrževati stroj?

Redno čistite prah s fino krtačo ali krpo. Ne uporabljajte jedkih sredstev. Preverite stanje zaščitnega pokrova in razcepljalnega klina.

Kje najti nadomestne dele?

Obrnite se na svojega prodajalca ali servisno službo. Pripravite tip naprave, številko artikla in identifikacijsko številko. Garancija traja 5 let.

NAVODILA ZA UPORABO BKS 315400 Herkules

D Bedienungsanleitung Tischkreissäge
F Mode d'emploi Scie circulaire à table de menuisier
① Istruzioni per l'uso Sega circolare da banco
DK Betjeningsvejledning Bordrundsav
FIN Käyttöohje Pöytäpyörösaha
HR Upute za uporabu stolne kružne pile
E Manual de instrucciones Sierra circular de mesa
© CZ Návod k obsluze Univerzální kotoučová pila
SLO Navodila za uporabo Namizna krožna žaga

7

CE

Art.-Nr.: 43.071.41

I.-Nr.: 01014

BKS 315/400

⑥ Bltte vor Montage und Inbetriebnahme die Betriebsanleitung aufmerksam lesen
⑤ Veuillez lire attentivement ce mode d'emploi avant de procéder au montage et à la mise en service
① Si prega, prima di assemblare ed avviare il trapano, di leggere attentamente le Istruzioni sul funzionamento
Før maskinen monteres og tages i brug, skal brugsanvisningen læses grundigt
Lue käyttöohje huolellisestl läpl ennen laitteen asennusta ja käyttöönottoa.
⑥ Molimo da prije montaže i puštanja pile u rad pažljivo pročitate ove upute.
⑤ Sírvase a leer atentamente estas Instrucciones antes del montaje y de la puesta en servicio.
Před montáží a uvedením do provozu si prosím pozorně přečtěte návod k obsluze
③00 Pred montažo in uporabo skrbno preberite ta navodila za uporabo.

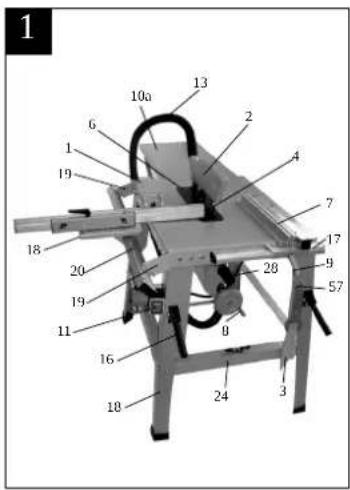

1 10a 13 6 2 1 4 7 19 18 20 28 9 57 19 11 16 8 18 24 3

2 15 25 18 14 35 16 28 17

3 22 33

4 17 30

3

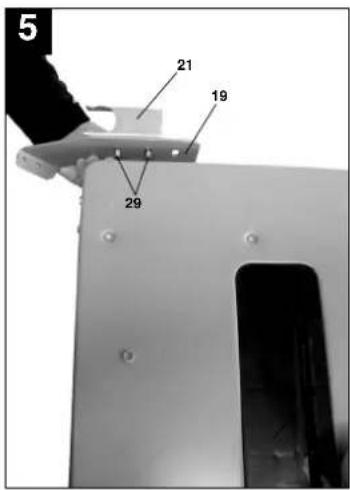

5 21 19 29

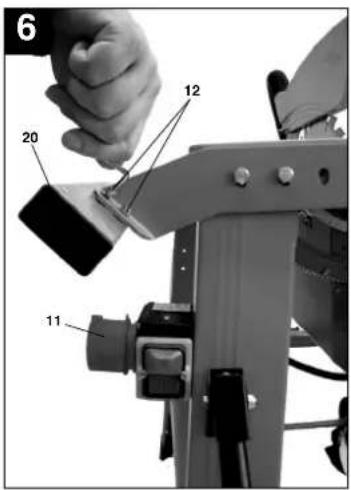

6 12 20 11

19 Držač klizne vodilice

20 Klizna vodilica

21 Držač crijeva za odsisavanje

22 Držač kotača

23 Granična vodilica

na satu: veča dubina rezanja

U smjeru kazaljke

na satu: manja dubina rezanja

9.1.2. Rezanje uskih komada (slika 26)

- Uzdužni rezovi komada širine od manje od 120 mm se obvezno moraju izvoditi pomoću šipke za pomicanje (3).

Sipka za pomicanje je dio serijske opreme. Istrošenu odn. oštećenu šipku za pomicanje odmah zamijenite novom.

9.1.3. Rezanje vrlo uskih komada (slika 27)

• Za uzdužne rezove vrlo uskih komada širine 30 mm i manje se obvezno mora koristiti daska za pomicanje (a).
• Pri tome prednost treba dati nižoj plohi vodilice graničnika.
• Daska za pomicanje nije dio serijske opreme! (može se kupiti u specijaliziranim trgovinama) Istrošenu dasku za pomicanje na vrijeme zamijenite novom.

9.1.4. Izvodjenje skrivenih rezova (slika 28)

Pošto se štitnik lista pile može skinuti, a visina rezanja kontinuirano podesiti od 0 - 83 mm, mogući su skriveni rezovi i rezanje utora.

● Skinite štitnik lista pile (2) (vidi 7.4).
- Namjestite razdvojnik (5) za skrivene rezove (vidi 7.5.2.).
● Podesite željenu dubinu rezanja (vidi 8.2).
- Montirajte paralelni graničnik (7) s desne strane lista pile i namjestite ga na potrebnu širinu rezanja (8.3.).
- Ugumite izradak u list pile (4). Pri tome treba paziti na to da izradak čvrsto stoji na stolu pile (1).
- Rezove treba izvoditi u takvom redoslijedu da izrezane ljetvice ispadaju s lijeve strane lista pile (4) kako bi se spriječilo da zaglave izmedju graničnika i lista pile (opasnost od povratnog udara).
● Nakon završetka rezanja se odmah mora ponovo montirati štltnik lista pile (2).

9.1.5. Izvodjenje kosih rezova (sl. 29)

• Kosi rezovi izvode se u osnovi uz korištenje paralelnog graničnika (7).
• List pile (4) podesite na željeni kut. (vidi 8.5).
• Paralelni graničnik (7) podesite prema širini i visini radnog komada.
• Rez izvodite po širini radnog komada (vidi 9.1.2 i 9.1.3.).

9.2. Korištenje klizača (sl. 30)

• Klizač podesite na željeni kut (vidi 8.4).
  ● Pritisnite radni komad o graničnu vodilicu.
• Uključite pilu.
• Da biste izveli rez, klizač pomičite u smjeru lista pile.
• Pažnja: Uvijek čvrsto držite vodjeni radni komad a nikad slobodan dio komada koji će se odrezati.
• Klizač uvijek pomičite toliko da radni komad bude potpuno prerezan.
• Ponovno isključite pilu. Pažnja: Otpad rezanja uklonite tek kad se list pile zaustavi!
• Kod ponavljanja rezova može se koristiti serijski krajnji graničnik (52). U tu svrhu preklopite krajnji graničnik prema dolje i pomoću vijka s krilatom glavom (63) podesite na željenu graničnu mjeru.

10.0. Održavanje

● Pažnja! Izvadite utikač iz utičnice.
- Stroj se redovno mora očistiti od prašine i onečišćenja. Čišćenje se najbolje obavlja krpom i četkicom.
- Za čiščenje plastike ne rabite nagrizajuća sredstva.

11.0. Naručivanje rezervnih dijelova

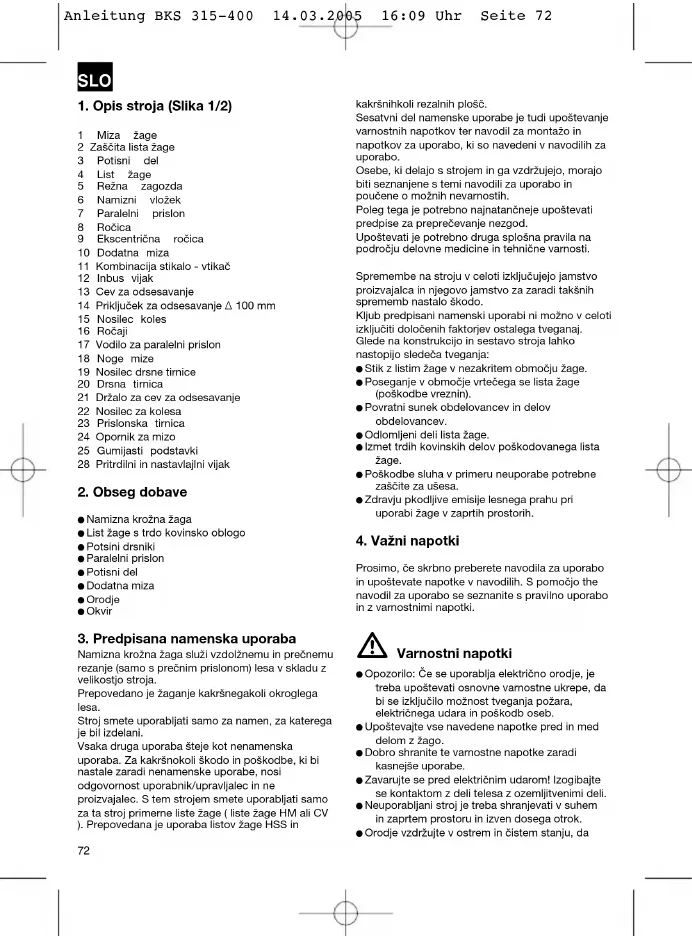

9 Ekscentrična ročica

10 Dodatna miza

11 Kombinacija stikalo - vtikač

12 Inbus vijak

21 Držalo za cev za odsesavanje

22 Nosilec za kolesa

23 Prislonska tirnica

24 Opomik za mizo

25 Gumijasti podstavki

28 Pritrdilni in nastavlajlni vijak

2. Obseg dobave

- Namizna krožna žaga

● List žage s trdo kovinsko oblogo

● Potsini drsniki

● Paralelni prislon

- Potisni del

● Dodatna miza

- Orodje

● Okvir

3. Predpisana namenska uporaba

Namizna krožna žaga služi vzdolžnemu in prečnemu rezanje (samo s prečnim prislonom) lesa v skladu z velikostjo stroja.

Prepovedano je žaganje kakršnegakoli okrolega lesa.

Stroj smete uporabljati samo za namen, za katerega je bil izdelani.

Vsaka druga uporaba šteje kot nenamenska uporaba. Za kakršnokoli škodo in poškodbe, ki bi nastale zaradi nenamenske uporabe, nosi odgovornost uporabnik/upraylialec in ne

proizvajalec. S tem strojem smete uporabljati samo za ta stroj primerne liste žage (liste žage HM ali CV). Prepovedana je uporaba listov žage HSS in

kakršnihkoli rezalnih plošč.

Sesatvni del namenske uporabe je tudi upoštevanje vamostnih napotkov ter navodil za montažo in napotkov za uporabo, ki so navedeni v navodilih za uporabo.

Osebe, ki delajo s strojem in ga vzdržujejo, morajo biti seznanjene s temi navodili za uporabo in poučene o možnih nevarnostih.

Poleg tega je potrebno najnatančneje upoštevati predpise za preprečevanje nezgod.

Upoštevati je potrebno druga splošna pravila na področju delovne medicine in tehnične varnosti.

Spremembe na stroju v celoti izključujejo jamstvo proizvajalca in njegovo jamstvo za zaradi takšnih sprememb nastalo škodo.

Kljub predpisanl namenski uporabi nl možno v celoti izključiti določenih faktorjev ostalega tveganaj. Glede na konstrukcijo in sestavo stroja lahko nastopijo sledeča tveganja:

- Stik z listim žage v nezakriter območju žage.

- Poseganje v območje vrtečega se lista žage (poškodbe vreznin).

● Povratni sunek obdelovancev in delov obdelovancev.

● Odlomljeni deli lista žage.

- Izmet trdih kovinskih delov poškodovanega lista žage.

- Poškodbe sluha v primeru neuporabe potrebne zaščite za ušesa.

- Zdravju pkodljive emisije lesnega prahu pri uporabi žage v zaprtih prostorih.

4. Važni napotki

Proximo, će skrbno preberete navodila za uporabo in upoštevate napotke v navodilih. S pomočjo the navodil za uporabo se seznanite s pravilno uporabo in z vamostnimi napotki.

Varnostni napotki

- Opozorilo: Če se uporablja električno orodje, je treba upoštevati osnovne varnostne ukrepe, da bi se izključilo možnost tveganja požara, električnega udara in poškodb oseb.

- Upoštevajte vse navedene napotke pred in med delom z žago.

- Dobro shranite te vamostne napotke zaradi kasnejše uporabe.

- Zavarujte se pred električnim udarom! Izogibajte se kontaktom z deli telesa z ozemljitvenimi deli.

● Neuporabljani stroj je treba shranjevati v suhem in zaprtem prostoru in izven dosega otrok.

- Orodje vzdržujte v ostrem in čistem stanju, da

SLO

boste lahko delali boljše in varneje.

- Redno kontrolirajte električni kabel orodja in v primeru poškodbe kabla, naj le-tega popravi priznani strokovno usposobljeni strokovnjak.

- Redno kontrolirajte kabelski podaljšek in ga zamenjajte, će je poškodovani.

- Na prostem uporabljajte samo za ta namen dovoljene in odgovarjajoče označene kabelske podaljske.

- Ne uporabljajte orodij, pri katerih ni možno vklapljati in izklapljati stikal.

- Opozorilo! Uporaba drugega nadomestnega orodja in drugega pribora lahko za Vas predstavlja nevamost.

- Pri izvajanju kakršnihkoli vzdrževalnih ali nastavitvenih del zmeraj potegnite električni vtilkač iz električne omrežne vtilčnice.

- Te vamostne napotke posredujte naprej vsem osebam, ki delajo s strojem.

- Te žage ne uporabljajte za žaganje lesa za kurjavo.

- Ne izvajajte prečnega rezanja okroglih kosov lesa.

● Prevodno! Zaradi rotirajočega žagalnega lista obstaja nevarnost poškodb za Vaše prste in roke.

● Ta stroj je opremljeni z varnostnim stikalom (11) pred ponovnim vklopom v primeru izpada električne napetosti.

- Pred zagonom oz. uporabo stroja preverite, će se na tipski podatkovni tablici navedena električna napetost sklada z omrežno napetostjo.

- Če potrebujete kabelski podaljšek, se najprej prepričajte, će presek kabelskega podaljška zadostuje za prevzem moči električnega toka za žago. Najmanjši zahtevani presek kabla mora znašati 1,5 mm ^2 .

- Boben za kabelski podaljšek uporabljajte samo v popolnoma odvitem stanju.

- Ne prenašajte žage za kabelski podaljšek.

● Preverite kabel za priključek na električno omrežje. Ne uporabljajte nobenih pomanjkljivih ali poškodovanih električnih priključnih kablov.

- Ne uporabljajte kabla za izvlačenje električnega vtikača iz električne omrežne vtičnice. Zavarujte kabel pred vročino, oljem in ostrimi robovi.

- Žage ne izpostavljajte dežju in je ne uporabljajte v vlažnem ali mokrem okolju.

● Poskrbite za dobro osvetlitev delovnega prostora.

- Ne žagajte v bližini vnetljivih tekočin ali plinov.

- Pri delu uporabljajte primema delovna oblačila!

Dele ohlapnih oblačil ali nakita lahko zagrabijo rotirajoči deli stroja.

- Pri delu na prostem priporočamo uporabo obuvala, ki ne drsi na podlagi.

- Če imate dolge lase, potem pri delu uporabljajte naglavno mrežico za lase.

- Pri delu se izogibajte nenormalni nestabilni drži telesa.

- Oseba, ki dela s strojem, mora biti stara najmanj 18 let, vajenci pa najmanj 16 let, vendar morajo biti pod nadzorom odrasle osebe.

- Poskrbite, da se otroci ne bodo zadrževali v bližini stroja, ko je le-ta priključeni na električno omrežje.

- Poskrbite, da se na delovnem prostoru ne bodo nahajali naokrog ležeči dell in lesni odpadki.

● Nered v delovnem območju stroja ima lahko za posledico nezgode.

- Ne pustite, da bi druge osebe, predvsem pa ne otroci, prijemali orodje ali omrežni električni kabel.

- Ne odvračajte pozornost osebam, ki delajo na stroju.

- Pazite na smer vrtenja motorja in lista žage.

● V nobenem primeru ne smete zaustavljati vrtenja lista žage (4) po izklopu pogona stroja.

- V žago montirajte samo dobro naostrene liste žage (4), ki morajo biti brez prask, poškodb in deformacij.

- Ne uporabljajte listov za krožne žage (4) iz visoko legiranega hitro izdelanega jekla (HSS - jeklo).

- Uporabljate lahko samo na stroju tisto orodje, ki odgovarja standardom EN 847-.

● Pomanjkljive oz. poškodovane liste žage (4) morate takoj zamenjati z novimi.

- Ne uporabljajte listov žage, ki niso v skladu z oznakami, ki so navedene v teh navodilih za uporabo.

- Premičnega zaščitnega pokrova (2) ne smete fiksrati v njegovem odprtem položaju.

● Varnostno-zaščitne opreme (2, 5) na stroju ne smete demontrati ali narediti nefunkcionalne

- Razcepna zagozda (5) predstavlja pomembno zaščitno varnostno opremo žage, ki vodi obdelovanec in preprečuje zapiranje rezalne reže za žagalnim listom ter vzvratni odboj obdelovanca. Pazite na debelino razcepne zagozde, ki ne sme biti tanjša od telesa žagalnega lista in ne debelejša od širine rezalne reže.

- Pri vsakem delovnem postopku morate spustiti zaščitni pokrov (2) na obdelovanec.

- Pri vzdolžnem rezanju ozkih obdelovancev brezpogojno uporabljajte potisni del (3) (širina manjša od 120 mm).

SLO

• Ne režite obdelovancev, ki so premajhni, da bi jih lahko vamo vodili z roko.
• Pozor : Vstopnih rezov ne smete izvajati s to žago.
• Delovni položaj imejte zmeraj ob strani lista žage.
• Stroja ne obremenjujte toliko, da bi se ustavil.
  ● Zmeraj čvrsto pritiskajte obdelovanec na delovno ploščo (1).
• Pazite na to, da zobati venec žagalnega lista ne bi zagrabil in metal v stran kosov lesa.
• Nikoli ne odstranjutje prostih iveri, žagovine ali zatakjenih kosov lesa v času, ko list žage dela oz. rotira.
• Pri odpravljanju motenj ali pri odstranjevanju zataknenih kosov lesa zmeraj izklopite stroj, t.p. potegnite električni vtilkač iz električne omrežne vtičnice.
• Če se reža žage izbije, obnovite namizni vložek (6) . - Potegnite električni vtikač iz električne omrežne vtičnice -.
  ● Preurejanje stroja, izvajanje nastavitvenih, merilnih ali čistilnih del izvajajte zmeraj samo pri izključenem stroju. - Potegnite električni vtikač iz električne omrežne vtičnice .
• Pred vklopom preverite, će ste odstranili iz stroja vse ključe in vso orodje za nastavljanje stroja.
• Ko zapustite delovno območje stroja, motor izključite in potegnite električni vtikač iz električne omrežne vtičnice.
• Po končanih popravilnih ali vzdrževalnih delih morate ponovno montirati vso zašćitno in varnostno opremo žage.
• Spoštovati in upoštevati je treba vse varnostnozaščitne, delovne in vzdrževalne napotke proizvajalca kot tudi v tehničnih podatkih o stroju navedene izmere.
• Upoštevati je treba veljavne predpise ter druga splošno priznana vamostno tehnična pravila.
• Upoštevajte navodila v beležnicah poklicnih združenj (VBG 7).
• Pri vsakem opravilu priključite napravo za odsesavanje prahu.
• Z žago delajte samo s priključeno opremo za odsesavanje prahu ali s pomočjo običajnega industrijskega sesalca za prah, da bi preprečili poškodbe zaradi izletajočih se žagalnih odpadkov.
• Namizna krožna žaga mora biti priključena na električno omrežno šuko vtičnico 400 V z varovalko vrednosti najmanj 10 A.
• Ne uporabljajte stroja z malo močjo za težka žagalna opravila.

• Kabla ne uporabljajte za namene, za katere kabli niso izdelani!

• Poskrbite za varni položaj telesa in zmeraj vzdržujte stabilno ravnotežje telesa.
  ● Preverite orodje, će ni slučajno poškodovano!

• Pred nadalnjo uporabo orodja je treba skrbno pregledati zaščitno-varnostno opremo stroja skrbno preveriti eventuelno poškodovane dele, će le-ti brezhibno delujejo.
• Preverite, će pomični deli brezhibno delujejo in se ne zatikajo ali, će deli niso poškodovani. Vsi deli stroja morajo biti pravilno montirani in izpolnjeni morajo biti vsi pogoji, da se zagotovi brezhibno obratovanje stroja.
• Poškodovano zaščitno-varnostno opremo in poškodovane dele stroja mora popravljati oziroma zamenjati priznana strokovna servisna služba, će ni v navodilih za uporabo navedeno drugače.
• Poškodovana stikala pustite, da zamenja električna servisna služba.
• To orodje je v skladu z veljavnimi vamostnimi predpisi. Popravila sme izvajati samo električno strokovno usposobljeno osebje, pri čemer se mora uporabljati originalne nadomeslne dele. V nasprotnem lahko pride do nezgod za uporabnika.
• Pazite na smer obračanja motorja in lista žage.
• Uporabljajte samo tiste liste žage, katerih najvišja dopustna hitrost ni manjša kot največja hitrost vretena namizne krožne žage in materiala, ki ga režete.
• Uporabljajte samo liste žage, ki jih priporoča proizvajalec in, ki odgovarjajo normam EN 847-1, z opozorilom, da je treba pri zamenjavi lista žage paziti na to, da rezalna širina ni manjša in debelina jedra lista žage ni večja od debeline režne zagozde.
• Premičnega zaščitnega pokrova (2) ne smete fiksirati v odprtem položaju. Uporabljajte zgornjo pripravo zaščita lista žage in jo pravilno nastavite.
  ● Zamenjajte obrabljeni namizni vložek.
• Prl vzdolžnem rezanju ozkih obdelovancev (debeline pod 120 mm) brezpogojno uporabljajte potisni kos (3). Potisni kos ali držalo za potisni kos lesa zmeraj shranite v primeru neuporabe na stroju.
• Pri vsakem rezanju priključite pripravo za odsesavanje prahu. Pri Zaganju lesa je potrebno priključiti krožne zuge na opremo za prestrezanje prahu. Oseba, ki dela z žago, mora biti seznanjena s pogoji, ki vplivajo na sprošanje prahu, n. pr. vrsta Zaganega materiala (izvor), pomen lokalnega izločanja in pravilna nastavitev pokrovov/vodilne pločevine/vodil.
  ● Po potrebi uporabljajte osebno zaščitno

SLO

opremo. Le-ta lahko obsega sledeče:

- zaščita za ušesa, da preprečite Iveganje, da postanete naglušni;

- zaščita za dihanje, da preprečite tveganje vdihavanja nevarnega prahu;

- Ko delate z listi žage in z grobim materialom, uporabljajte zaščitne rokavice. Liste žage morate zmeraj praktično prenašati v posodi.

• Oseba, ki uporablja žago, mora biti seznanjena s pogoji, ki vplivajo na povzročanje hrupa (n. pr. listi žage, ki so bili konstruirani v namen zmanjšanja nastajanja hrupa, nega lista žage in stroja).
• Napake na stroju, vključno zaščitna oprema in list žage, je potrebno nemudoma po ugotovitvi sporočiti odgovorni osebi.
• Pri transportu stroja uporabljajte samo primemo transportno opremo in nikoli ne uporabljajte zaščitne-varovalne opreme za rokovanje in transport.
• Med transportom mora biti zgornji del lista žage pokriti, na primer z zaščitno pripravo.
• Ne izvajajte zgibov in utorov brez, da bi preko mize žage namestili ustrezno zaščitno opremo, kot n. pr. tunelska zaščitna priprava.
• Krožnih žag ne smete uporabljati cepljenje lesa (v obdelovancu zaključeni utor).

Pozor

Nevarnost poškodbel Ne posegajte v vrteči se list žage.

Uporabljajte zaščito za oči

Uporabljajte zaščito za ušesa

Uporabljajte protiprašno zaščito

Vrednosti emisije hrupa

Obratovanje Prosti tek

Tlačni nivo hrupa LPA 95,2 dB(A) 83,5 dB(A)

Nivo moči hrupa LWA 106,2 dB(A) 96,2 dB(A)

Navodene vrednosti so emisijske vrednosti in ne rabijo kot take predstavljati tudi vrednostih varnih na delovnem mestu. Čeprav obstaja korelacija med

emisijskimi in imisijskimi vrednostmi, pa ni možno iz tega zanesljivo sklepati, će je potrebno izvajati dodatne varnostno zaščitne ukrepe. Faktorji, ki lahko vplivajo na trenutno prisotni nivo imisije na delovnem mestu, obsegajo čas trajanja hrupnosti, karakterlistike delovnega prostora, druge izvore hrupa, itd. n. pr. število strojev in drugih hrupnostnih opravil v neposredni blizini.

Zanesljive vrednosti na delovnem prostoru so pravtako lahko različne od države do države. Le-te informacije pa naj služijo uporabniku kot pomoč pri boljši oceni ugroženosti in tveganja.

5. Tehnični podatki

Motor na izmenični tok 400 V 3 \~ 50 Hz

Moč motorja P S1 1800 W S6 40% 2200 Watt

Število vrtljajev v prostem teku n _0 2860 min ^-1

Žagalni list iz trde kovine ø 315 x ø 30 x 3,6 mm

Število zob 24

Velikost mize 790 x 580 mm

Višina rezanja max. 83 mm / 0°

60 mm / 45°

Višinska nastavitev brezstopenjska 0 - 83 mm

Obračanje mize brezstopenjsko 0° - 45°

Priključek za odsesavanje prahu ø 36 mm

6. Pred uporabo

• Vzemite namizno krožno žago iz embalaže in preverite eventuelne poškodbe, ki bi lahko nastale med transportom namizne krožne žage.
• Stroj morate postaviti v stabilni stojni položaj, to pomeni na delovno mizo ali privitje na stabilno podnožno ogrodje.
• Pred zagonom oz. uporabo morajo biti pokrovi in zaščitno-varnostna oprema pravilno montirani.
  ● List žage se mora dati prosto obračati.
• Pri že obdelovanem lesu je treba paziti na eventuelno prisotne tujke kot so n. pr. žeblji ali vijaki.
• Preden pritisnete na stikalo za vklop / izklop, se prepričajte, će je list žage pravilno montirani in će je možno vse premične dele stroja prosto pomikati.
• Pred priključitvijo stroja se prepričajte, će se podatki na podatkovni tipski tablici skladajo s podatki o električnem omrežju.

SLO

7. Montaža

Pozor! Pred vsemi vzdrževalnimi, rekonstrukcijskimi in montažnimi deli na krožni žagi je potrebno izkloplti omrežni električni vtikač.

Kombinacijo stikala - vtikača (11) montirajte na levo, sprednjo nogo od znotraj z 2 vljakoma.

Ročaje montirajte na sprednjih nogah mize vsakega z 2 vijakoma (35).

Pozor: Ročaji (16) morajo ostati gibljivi in se samodejno zapirati!

: Pritrdite vodilo (17) za paralelni prislon na sprednji strani mize žage z 2 vijakoma (30) (Slika 4)

: Montirajte kljuko za orodje (57) na desno, sprednjo nogo mize.

Oba nosilca (19) za drsno timico najprej privilje rahio levo spredaj in zadaj z 2 vljakoma (29) na mizo žage. Spone morajo gledati v smeri sprednje strani. Pri tem pazite, da bo na zadnjem nosilcu privit nosilec cevi za odsesavanje (21) (Slika 5)!

: Izravnajte podstavek in zategnite vse vijake, : Pritrdite drsno tirnico s 4 inbus vijaki (12) na nosilec tako, da bo tirnica gledala ven na sprednji strani žage. (Slika 6)

: Potisne drsnike sestavite kot je prikazano na sliki 7. Pri tem pazite na to, da bosta oba distančnika (56) vstavljena med prislon in drsno plošćo.

Pozor: Ne zategujte preveč obeh vijakov. Prislon mora ostati gibljiv na plošči zaradi nastavljanja kota.

: Drsnik namestite spredaj ali zadaj na drsno timico (Slika 8) in montirajte prislonske vijake (38) spredaj in zadaj na timico (20) (Slika 11).

Če obstaja zračnost med drsno tirnico in tekalnimi ležaji, potem je treba dodatno nastaviti spodnji ležaj z vijakom (36) tako, da bo drsnik drsel brez zračnosti.

: Prislonska timica se mora pomikati paralelno z mizo žage v razmaku približno 1 mm. V ta namen rahlo priviljte viljake (34) za nosilec

potisnega drsnika tako, da bo imela timica v vsakem položaju razmak 1 mm do mize žage. Ponovno čvrsto privijte nosilec. (Slika 10)

7.2 Montaža dodatne mize (Silka 13)

Serijska dodatna miza se lahko uporablja kot podaljšek mize (Slika 10a) ali kot razširitev mize (Slika 1/24).

7.2.1. Montaža podaljška mize

: Rahlo privijte podaljšano mizo (10a) na kratki strani z 2 vijakoma (44) vklj. distančno pušo (45) na zadnji strani mize žage (1). Pri tem morate vstaviti distančno pušo med mizo žage (1) in podaljšano mizo (10a)( Slika 12)!

Cvrsto privilje samo dolge nosilce mize na v ta namen predvidene luknje na podnožju in na podaljšano mizo.

: Podaljšano mizo (10a) ravno poravnajte z mizo žage (1) in zategnite vse vijake.

7.2.2. Montaža razširitve mize

Tečaje (46) na razširitvi mize potisnite v nasprotke desno na mizi žage (Slika

Zaklopite razširitev mize (10b) navzgor in privijte 2 kratka nosilca mize v ta namen predvidene luknje na podstavku in na podaljšek mize.

: Pozor: Pri preklopnir razširitvi mize mora biti ob strani na zadnji nogi mize montirani prislonski vijak (47) tako, da se razširjena miza ne more samodejno odpustiti! (Slika 21)

7.3 Uporaba nosilca za kolesa (Slika 14)

Za pomik nosilca koles navzven morate privzdigniti žago na zadnji strani (a) in potisniti kolesa (15) nazaj. (b)

: Sedaj stoji namizna krožna žaga na kolesih in jo lahko ena oseba transportira s pomočjo ročajev (16).

Pozor: Po transportu morate takoj ponovno zapreti nosilec koles (15), da zagotovite varni stabilni položaj žage. V ta namen ponovno postavite kolesa v obratnem vrstnem redu v njihov izhodiščni položaj.

7.4 Montaža zaščite lista žage/demontaža (Slika 15)

: Postavite zaščito lista žage (2) na režno zagozdo (5) tako, da bo šel vijak (37) skozi luknjo (45) režne zagozde (5).

: Pritrdite cev za odsesavanje (13) na adapter cevi za odsesavanje (14) in na nosilcu zaščite lista.

SLO

žage (2).

● Na izhodu adapterja cevi za odsesavanje (14) priključite primemo napravo za odsesavanje. (Slika 21)
- Demontaža poteka v obratnem vrstnem redu. Pozor! Pred začetkom žaganja mora biti zaščita lista žage (2) spuščena na obdelovanec.

7.5. Nastavitev režne zagozde (Slika 15/16/17)

● Pozor! Potegnite vtikač iz vtičnice!
● List žage (4) nastavite na max. globino rezanja, ga namestite v položaj 0° in aretirajte (glej 8.2).
● Demontirajte zaščito lista žage (glej 7.4.)
● Vzemite ven namizni vložek (6) (glej 7.6).
● Odvijte matico (38).

7.5.1. Nastavitev za max. reze (Slika 15/16/17)

• Režno zagozdo (5) potisnite navzgor do max. razmaka med mizo žage (1) in zgornjega roba režne zagozde (5).
• Razmak med listom žage (4) in režno zagozdo (5) max 8 mm.
  ● Ponovno zategnite matico (38) in montirajte namizni vložek (6).

7.5.2. Nastavitev za zakrite reze (Slika 15/16/17/18)

• Potisnite režno zagozdo (5) tako daleč navzdol, da se bo konica režne zagozde nahajala 2 mm pod najvišjo konico zoba žage.
• Razmak med režno zagozdo (5) in listom žage (4) sme zopet znašati največ 8 mm (glej sliko 18).
• Ponovno zategnite matico (38) in montirajte namizni vložek (6). Pozor! Po izvedbi zakritega reza morate ponovno montirati zaščito lista žage.
• Nastavitev režne zagozde morate preverjati po vsaki zamenjavi lista žage.

7.6 Zamenjava namiznega vložka (Slika 16)

● V primeru obrabljenosti ali poškodbe namiznega vložka, ga je potrebno zamenjati, kajti v nasprotnem obstaja povečana nevamost za poškodbe.
- Vzemite dol zaščito lista žage (2) (glej 7.4). - Odstranite vijak z ugreznjeno glavo (48).
● Vzemite navzgor ven obrabljeni namizni vložek (6).
- Montažo novega namiznega vložka izvršite v obratnem vrstnem redu.

7.7. Zamenjava lista žage (Slika 19)

● Pozor! Potegnite vtikač iz vtičnice!
● Nastavite list žage (4) na največjo globino

rezanja (glej 8.2).

● Vzemite dol zaščito lista žage (2) (glej 7.4.).
● Vzemite ven namizni vložek (6) (glej 7.6.).
- Namestite kontra držalo (41) na prirobnico lista žage.
- Odvijte vijak (42) s ključem (40) v smeri vrtenja lista žage.
● Vzemite list žage (4) iz notranje prirobnice in ga potegnite ven v smeri navzgor.
● Pred montažo novega lista žage temeljito očistite prirobnico lista žage.
● Ponovno vstavite novi list žage v obratnem vrstnem redu in zategnite.
- Pozor! Upoštevajte smer vrtenja, rezalni nagib zob mora gledati v smeri vrtenja, t.p. v smeri naprej (glej puščico na zaščiti lista žage).
- Ponovno montirajte režno zagozdo (5) ter zaščito lista žage (2) in izvršite nastavitev (glej 7.4., 7.5.).
- Preden začnete ponovno delati z žago, morate preveriti funkcionalnost zaščitno-varnostne opreme.

8.0. Pred uporabo

8.1. Stikalo za vklop/izklop (Slika 6)

● S pritiskom na zeleno tipko „1“ lahko vključite žago.
- Da bi izključili žago, morate pritisniti na rdečo tipko „0“.

8.2. Globina rezanja (Slika 20)

- Z obračanjem ročice (8), lahko nastavljate list žage (4) na želeno globino rezanja.

Proti smeri urinega kazalca: velika globina rezanja V smeri urinega kazalca: majhna globina rezanja

8.3. Paralelni prislon

8.3.1. Prislonska višina (Slika 22/23)

• Izdobavljeni paralelni prislon (7) ima dve različno visoli površini vodenja.
  Glede na debelino rezanega materiala je potrebno uporabljati prislonsko timico (23) po sliki 22, za debeli material in po sliki 23 za tanki material.

8.3.2. Širina rezanja (Slika 25)

• Pri vzdolžnem rezanju lesenih delov morate uporabljati paralelni prislon (7).
  ● Paralelni prislon (7) mora biti montirani na desni strani lista žage (4).
  ● Paralelni prislon (7) morate potisniti v vodilo (17).
  ● Paralelni prislon (7) nastavite na želeno mero in

SLO

ga fiksirajte z ekscentrično ročico (9).

8.3.3. Nastavitev prislonske dolžine (Slika 23)

: Da bi lahko preprečili zatikanje rezanega materiala, je prislonska tirnica (23) premična v vzdolžni smeri.
: Zanesljivo pravilo: Zadnji konec prislona pride do namišljene linije, ki se začne približno v sredini lista žage in potega v smeri nazaj pod kotom 45°.
: Nastavite potrebno širino rezanja: - Odvijte krilante vijake (51) in potisnite prislonsko tirnico (23) tako daleč naprej, da pride do namišljene linije 45°. - Ponovno zategnite krilnate vijake (51).

8.4. Potisni drsnik (Slika 30)

Potisni drsnik je gibljivo uležajeni na drsni timici. : Potisni drsnik je nastavljivi od 0 do 45°.
: V ta namen odprite pritrdilni ročaj (53).
: Nastavite želeni kot na skali drsnika (54) in ponovno zategnite pritrdilni ročaj (53).
: Prislonska timica (55) se nastavlja po dolžini z odvijanjem obeh krilnatih vijakov (62).

Pozor!!

Prislonske timice (55) ne poliskajte predaleč v smeri lista žage.
: Razmak med prislonsko tirnico (55) in listom žage (4) mora znašati približno 2 cm.

8.5. Kotna nastavitev (Slika 20)

: Odvijte nastavljalni in pritrdilni vijak (28) in nastavite želeni kot na skali otnih vrednosti (60).
: Ponovno zategnite nastavljalni in pritrdilni vijak.
: Kotna nastavitev ima nastavljivi prislon od 0 do 45° (39). Za nastavitev kotov nad 45° ali pod 08 lahko odmaknete proč kotni prislon.

9.0. Uporaba

Pozor!!

: Po vsaki novi nastavitvi priporočamo poskusno rezanje, da preverite nastavljene mere.
: Po vklopu žage počakajte, da doseže list žage svoje največje število vrtljajev in šele potem začnite z rezanjem.
: Pozor pri zarezovanju!

9.1. Izvajanje vzdolžnih rezov (Slika 25)

Pri tem režete obdelovanec v njegovi vzdolžni smeri. En rob obdelovanca pritiskate ob paralelni prislon (7), medtem ko nalega ploska stran obdelovanca na mizo žage (1).
Zaščita lista žage (2) se mora zmeraj nahajati na

obdelovancu.
Delovni položaj pri vzdolžnem rezanju ne sme biti nikoli v liniji s potekom rezanja.
: Nastavite paralelni prislon (7) glede na višino obdelovanca in glede na želeno širino. (glej 8.3.)
Vključite žago.
: Roke položite z zaprtimi prsti plosko na obdelovanec in potiskajte obdelovanec vzdolž paralelnega prislona (7) proti listu žage (4).
: Stransko vodilo z levo ali desno roko (glede na položaj paralelnega prislona) samo do sprednjega roba zaščitnega pokrova.
Obdelovanec zmeraj potisnite do konca režne zagozde (5).
: Odrezani ostanek ostane na mizi žage (1), dokler se list žage (4) ponovno ne umiri.

9.1.2. Rezanje tankih obdelovancev (Slika 26)

Vzdolžna rezanja obdelovance širine manj kot 120 mm morate brezpogojno izvajati s pomočjo potisnega dela (3). Potisni del je zajet v obsegu dobave. Takoj zamenjajte obrabljeni oz. poškodovani potisni del.

9.1.3. Rezanje zelo tankih obdelovancev (Slika 27)

Za vzdolžna rezanja zelo tankih obdelovancev širine 30 mm in manj morate brezpogojno uporabljati potisni del (d).
: Pri tem je potrebno pri uporabi prednostno uporabljati nižjo vodilno površino paralelnega prislona. (Slika 23)
: Potisni del ni zajet v obsegu dobavel (Možno ga je dobiti v vsaki specializirani trgovini).

Obrabljeni potisni del morate pravočasno zamenjati.

9.1.4. Izvajanje zakritih rezov z žago (Slika 28)

Z demontirano zaščiti lista žage in z brezstopenjsko nastavljivo višlno rezanja 0-83 mm je možno izvajati zakrite in utorne reze.

: Demontirajte zaščito lista žage (2) (glej 7.4.)
: Nastavite režno zagozdo (5) za zakrite reze (glej 7.5.2.)
: Nastavite želeno globino rezanja (8.2.).
: Montirajte paralelni prislon (7) desno od lista žage in ga nastavite na potrebno širino (8.3.).
: Potiskajte obdelovanec proti listu žage (4). Pri tem pazite na to, da bo obdelovanec nalegal čvrsto na mizi žage (1).
Zaporedje rezanja je potrebno izbrati tako, da bodo odrezane letve odpadale na levi strain lista krožne žage in, da tako ne bo prihajalo do zatikanja med prislonom in listom žage. (nevarnost povratnega sunka).

SLO

- Po končanem postopku žaganja je treba nemudoma ponovno montirati zaščito lista žage (2).

9.1.5. Izvajanje poševnih rezov (Slika 29)

Poševne reze načeloma izvajamo z uporabo paralelnega prislona (7).

● Nastavite list žage (4) na želeno kotno vrednost. (glej 8.5.)

- Nastavite paralelni prislon (7) glede na širino in višino obdelovanca.

- Izvršite rezanje glede na širino obdelovanca (glej 9.1.2. in 9.1.3.)

9.2. Uporaba potisnega drsnika (Slika 30)

● Nastavite potisni drsnik na želeno kotno vrednost (glej 8.4).

- Močno pritiskajte obdelovanec ob prislonsko timico.

● Vključite žago.

- Potiskajte potisni drsnik v smeri lista žage, da izvršite rezanje.

- Pozor: Zmeraj čvrsto držite vodeni obdelovanec, nikoli prosti del obdelovanca, ki ga boste odžagali.

- Potisni drsnik zmeraj potiskajte tako daleč, da boste popolnoma prerezali obdelovanec.

● Ponovno izključite žago.

- Pozor: Odpad žaganja odstranjujte šele potem, ko se list žage ustavi!

- Za ponavljajoče reze lahko uporabljate serijski končni prislon (52). V ta namen premaknite končni prislon navzdol in nastavite s pomočjo krilnatega vijaka (63) želeno vrednost prislona.

10.0. Vzdrževanje

- Redno odstranjutje prah in umazanijo iz stroja. Čiščenje boste najbolje izvajali z mehko krtačko ali s krpo.

- Pri čiščenju plastike ne uporabljajte jedkih čistilnih sredstev.

11.0. Naročanje nadomestnih delov

Pri naročanju nadomestnih delov je potrebno navesti sledeče podatke:

- Tip naprave

- Številka artikla

- Ident. Številka naprave

- Številka potrebnega nadomestnega dela

Sernoumsvna ja, da v roku lah 5 lat ostensja za Vass v valjeni Väss zakonite pravlice glede jamstva za protzvod.

Garancija volta za obmođje Zvezno Republike Nemroja al posameznih dežel regionalnega glavnega proclajnega partnerja kot nepohlilo k isoknim valavnim zakorskim pradačom. Prošimo, ča upoštavata Vašio kontaktno osobe v pristojni servisni službi ali na speciaj navedenom naslovu servisne službo.

GARANTIEURKUNDE
