MANUAL DE USUARIO BKS 315400 Herkules

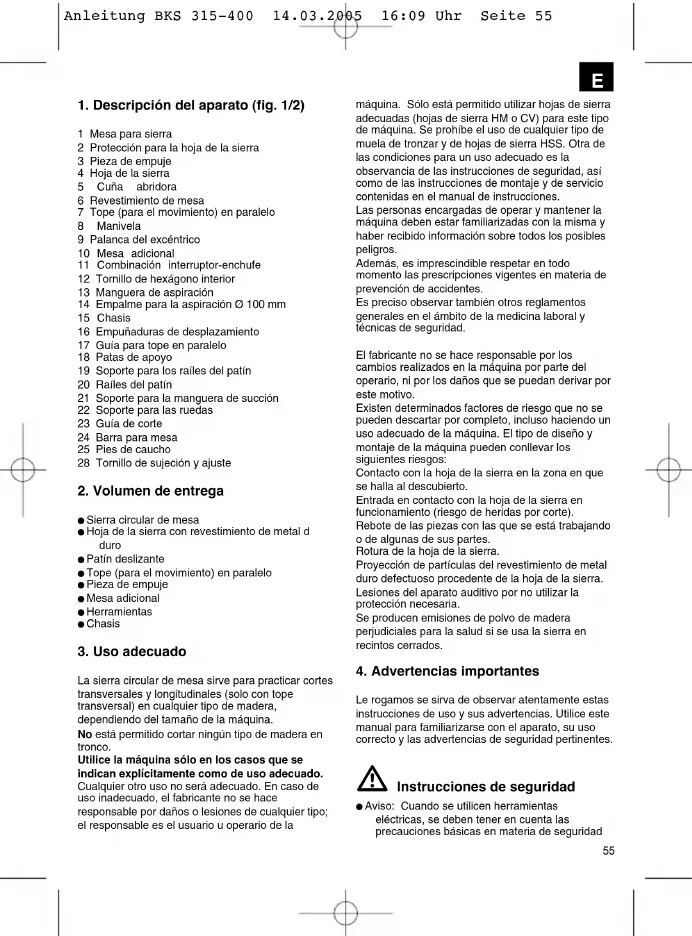

Sierra circular de mesa Hoja de la sierra con revestimiento de metal d duro Patín deslizante Tope (para el movimiento) en paralelo Pieza de empuje Mesa adicional Herramientas Chasis

La sierra circular de mesa sirve para practicar cortes transversales y longitudinales (solo con tope transversal) en cualquier tipo de madera, dependiendo del tamaño de la máquina. No está permitido cortar ningún tipo de madera en tronco. Utilice la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable por daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina. Sólo está permitido utilizar hojas de sierra adecuadas (hojas de sierra HM o CV) para este tipo de máquina. Se prohíbe el uso de cualquier tipo de muela de tronzar y de hojas de sierra HSS. Otra de las condiciones para un uso adecuado es la observancia de las instrucciones de seguridad, así como de las instrucciones de montaje y de servicio contenidas en el manual de instrucciones. Las personas encargadas de operar y mantener la máquina deben estar familiarizadas con la misma y haber recibido información sobre todos los posibles peligros. Además, es imprescindible respetar en todo momento las prescripciones vigentes en materia de prevención de accidentes. Es preciso observar también otros reglamentos generales en el ámbito de la medicina laboral y técnicas de seguridad. El fabricante no se hace responsable por los cambios realizados en la máquina por parte del operario, ni por los daños que se puedan derivar por este motivo. Existen determinados factores de riesgo que no se pueden descartar por completo, incluso haciendo un uso adecuado de la máquina. El tipo de diseño y montaje de la máquina pueden conllevar los siguientes riesgos: Contacto con la hoja de la sierra en la zona en que se halla al descubierto. Entrada en contacto con la hoja de la sierra en funcionamiento (riesgo de heridas por corte). Rebote de las piezas con las que se está trabajando o de algunas de sus partes. Rotura de la hoja de la sierra. Proyección de partículas del revestimiento de metal duro defectuoso procedente de la hoja de la sierra. Lesiones del aparato auditivo por no utilizar la protección necesaria. Se producen emisiones de polvo de madera perjudiciales para la salud si se usa la sierra en recintos cerrados.

4. Advertencias importantes

Le rogamos se sirva de observar atentamente estas instrucciones de uso y sus advertencias. Utilice este manual para familiarizarse con el aparato, su uso correcto y las advertencias de seguridad pertinentes. Instrucciones de seguridad Aviso: Cuando se utilicen herramientas eléctricas, se deben tener en cuenta las precauciones básicas en materia de seguridad

Anleitung BKS 315-400 14.03.2005 16:09 Uhr Seite 55para evitar los posibles riesgos de incendio, descarga eléctrica y daños personales, incluyendo las medidas siguientes: Familiarícese con todas las instrucciones, antes de empezar a trabajar y respételas mientras esté trabajando con la sierra. Guarde estas instrucciones de seguridad en un lugar seguro. ¡Protéjase contra descargas eléctricas! Evite el contacto corporal con piezas que lleven toma de tierra. Si no está utilizando el aparato, guárdelo en un lugar seco y cerrado y fuera del alcance de los niños. Mantenga la herramienta afilada y limpia, para poder trabajar mejor y de forma más segura. Revise el cable de la herramienta regularmente y, en caso de daños, haga que un especialista reconocido lo sustituya. Revise la alargadera de forma regular y sustitúyala si está dañada. Si trabaja en el exterior, utilice sólo alargaderas autorizadas y correspondientemente homologadas para estos casos. Esté atento a lo que hace mientras trabaja con la sierra. Actúe siempre de forma razonable. No utilice la herramienta cuando esté cansado. No utilice ninguna herramienta si no funciona el interruptor ON / OFF. ¡Aviso! El uso de otras herramientas intercambiables y otros accesorios puede ponerle en peligro de sufrir lesiones. Desenchufe la sierra cuando realice trabajos de mantenimiento o de ajuste. Ponga las instrucciones de seguridad a disposición de todas aquellas personas que trabajen con la máquina. No utilice la sierra para serrar madera para quemar. No realice cortes transversales con la sierra en maderas redondas. ¡Cuidado! Siempre que la hoja de la sierra esté girando, existe peligro de sufrir lesiones en manos y dedos. La máquina está equipada con un interruptor de seguridad (11) que impide una nueva puesta en marcha inesperada después de un corte de corriente. Compruebe antes de la puesta en marcha que la tensión de la placa de identificación del aparato coincida con la tensión de la red. Si precisa de una alargadera, asegúrese de que la sección de la misma sea suficiente para el consumo de corriente de la sierra. Sección mínima: 1 mm

Utilice el tambor de arrollamiento de cable sólo estando el cable completamente desenrollado. No sostenga la sierra por el cable. Compruebe el cable de conexión a la red eléctrica. No utilice cables de conexión defectuosos o dañados. No tire del cable para desenchufar la máquina. Protéjalo del calor, del aceite y de superficies cortantes. No exponga la sierra a la lluvia y no la utilice en un ambiente húmedo o mojado. Procure que la zona de trabajo esté bien iluminada. No utilice la sierra si está cerca de líquidos o gases inflamables. ¡Póngase ropa de trabajo adecuada! La ropa holgada o las joyas podrían engancharse en la hoja de la sierra cuando esté girando. Para trabajar en el exterior, se recomienda el uso de calzado con suelas antideslizantes. Póngase una redecilla para el cabello si tiene el pelo largo. Evite trabajar en una posición corporal inadecuada. La persona encargada de operar la máquina debe tener 18 años como mínimo; los aprendices 16 años como mínimo, aunque éstos últimos sólo bajo vigilancia. Mantenga a los niños fuera del alcance del aparato conectado a la red eléctrica. Mantenga el lugar de trabajo libre de desperdicios de madera y de piezas esparcidas que puedan suponer una molestia. El desorden en el lugar de trabajo puede provocar accidentes. No permita que otras personas, especialmente niños, toquen la herramienta o el cable de red. Manténgalas fuera de su lugar de trabajo. No se debe distraer a las personas que estén trabajando con la máquina. Observe el sentido de giro del motor y de la hoja de la sierra. Utilice exclusivamente hojas de sierra cuya velocidad permitida no sea inferior a la velocidad del husillo de la sierra circular de mesa y de la pieza a trabajar. Después de desconectar el accionamiento, no se deben frenar en ningún caso las hojas de la sierra (4) ejerciendo contrapresión en los lados de la misma. Realice el montaje de hojas de sierra (4) sólo si están bien afiladas, sin fisuras y sin deformaciones. No utilice hojas de sierra circular (4) de acero rápido altamente aleado (acero HSS). Utilice únicamente las hojas de sierra recomendadas por el fabricante, que cumplan la norma EN 847-1, con la advertencia de

Anleitung BKS 315-400 14.03.2005 16:09 Uhr Seite 56comprobar que, cuando haga el cambio de la hoja, el ancho de corte no sea inferior y el grosor de la hoja de sierra no sea superior al grosor de la cuña abridora. Sustituya inmediatamente las hojas de sierra defectuosas (4). No utilice hojas de sierra que no tengan las mismas características que las descritas en el manual de instrucciones. La Cubierta de protección móvil (2) no se debe inmovilizar cuando esté abierta. Utilice y ajuste el dispositivo de protección de la hoja de la sierra. Los dispositivos de seguridad (2, 5) de la máquina no se deben desmontar o inutilizar. Sustituya los accesorios de mesa desgastados. Utilice y ajuste correctamente la cuña abridora. La cuña abridora (5) es un dispositivo de seguridad importante que guía la herramienta y evita el cierre de la ranura de corte detrás de la hoja de la sierra y el rebote de la pieza a trabajar. Controle el espesor de la cuña abridora. En cada proceso de trabajo es preciso bajar la cubierta de protección (2) sobre la pieza a trabajar. Es imprescindible utilizar una pieza de empuje (3) (de menos de 120 mm de ancho) cuando realice cortes longitudinales en piezas delgadas. Cuando no se utilicen la pieza de empuje o la empuñadura para la madera de empuje, se deberán guardar en la máquina. No corte ninguna pieza que sea tan pequeña que no se pueda sujetar de forma segura con la mano. Atención: No se deben realizar cortes de inserción (primer corte) con esta sierra. Manténgase continuamente en posición lateral a la hoja de la sierra. No cargue la máquina hasta el punto de que la fuerce a detenerse. Mantenga la pieza siempre presionada contra la mesa de trabajo (1). Asegúrese de que las piezas de madera cortadas no entren en contacto con la corona dentada de la hoja de la sierra y con ello salgan proyectadas. No retire nunca astillas sueltas, virutas o trozos de madera enganchados en la hoja de la sierra estando la misma en funcionamiento. Desconecte la máquina para reparar averías o retirar los trozos de madera enganchados. Retire el enchufe. Si se desgasta la hendidura guía para la sierra, es preciso sustituir la pieza de revestimiento de la mesa (6). Retire el enchufe. Realice reajustes, así como trabajos de ajuste, medición o limpieza sólo si el motor está desconectado. Retire el enchufe. Compruebe que las llaves y herramientas de ajuste no estén puestas antes de enchufar la máquina. Desconecte el motor y quite el enchufe de la red cuando abandone el lugar de trabajo. Una vez finalizada la reparación o el mantenimiento, deberá volver a montar inmediatamente todos los dispositivos de seguridad y de protección. Observe en todo momento las instrucciones de seguridad, de trabajo y de mantenimiento, así como las dimensiones especificadas en las características técnicas. Respete también las prescripciones pertinentes en materia de protección contra accidentes y los demás reglamentos en materia de seguridad. Respete el cuaderno de instrucciones de la mutua de previsión contra accidentes (VBG 7j). Conecte el dispositivo de aspiración cada vez que utilice la máquina. Cuando corte madera es preciso conectar las sierras circulares a un dispositivo de recogida de polvo. Se debe informar al usuario de las condiciones que influyen en la emisión de polvo, p. ej. el tipo de material a tratar (detección y origen), la importancia de la separación local y el ajuste correcto de tapas / chapas deflectoras / guías. Use la sierra sólo con un dispositivo de aspiración adecuado o con un aspirador industrial de venta en comercios para evitar que la emisión de virutas produzca heridas. La sierra circular de mesa se debe conectar a un enchufe hembra con puesta a tierra tipo Schuko de 400 V, con una protección por fusible mínima de 10 A. No utilice una sierra de menor potencia a la requerida para realizar trabajos pesados. ¡No utilice el cable para fines distintos a los especificados! Adopte una posición segura y guarde en todo momento el equilibrio. ¡Compruebe que la sierra no haya sufrido ningún daño! Antes de seguir utilizando la sierra, es preciso comprobar que los dispositivos de seguridad o cualquier pieza que aparezca ligeramente dañada funcione perfecta y adecuadamente. Compruebe que las piezas móviles funcionen perfectamente, que no se atasquen y que no existan piezas dañadas. Todas las piezas se deben montar correctamente y cumplir todas las condiciones para asegurar el perfecto funcionamiento de la herramienta.

Anleitung BKS 315-400 14.03.2005 16:09 Uhr Seite 57 Los dispositivos de seguridad y las piezas dañadas se deben reparar o sustituir en un taller especializado reconocido, siempre y cuando no se indique otra cosa en el manual de instrucciones. Haga que un taller de servicio técnico sustituya los interruptores dañados. Esta herramienta cumple las disposiciones pertinentes en materia de seguridad. Las reparaciones sólo debe llevarlas a cabo un electricista especializado utilizando piezas de recambio originales. En caso contrario, el usuario podría sufrir accidentes. En caso necesario, lleve equipos de protección personal adecuados. Estos pueden incluir los elementos siguientes: - Protección para los oídos de cara a evitar una posible sordera. - Mascarilla para evitar el riesgo de respirar polvo perjudicial. - Lleve guantes de protección para manipular hojas de sierra y materiales rugosos. Siempre que sea posible, las hojas de sierra deberán transportarse en una funda protectora. Se debe informar al usuario de las condiciones que influyen en la emisión de ruido, (p. ej. las hojas de la sierra que se han montado para disminuir la emisión de ruido, el cuidado de las hojas de la sierra y de la máquina). Los fallos en la máquina, incluyendo los dispositivos de protección y las hojas de sierra, se deberán comunicar de inmediato a la persona responsable de la seguridad. A la hora de transportar la máquina, utilice solamente los equipos de transporte y nunca los dispositivos de seguridad para el manejo y el transporte. Durante el transporte, se deberá cubrir la parte superior de la hoja de la sierra, por ejemplo con el dispositivo de seguridad. No realice dentadas o ranuras sin haber instalado en la mesa para la sierra el dispositivo de seguridad adecuado (p. ej., un dispositivo de protección de túnel). No se deben utilizar sierras circulares para ejecutar ranurados (ranura que termina en la pieza). ATENCIÓN ¡Peligro de accidente! No entre en contacto con la hoja de la sierra en funcionamiento. Póngase unas gafas protectoras Póngase protectores para los oidos Utilice una protección contra el polvo Nivel de emisión de ruidos Régimen de funcionamiento sin carga Nivel de presión acústica LPA 95,2 dB(A) 83,5 dB(A) Nivel de potencia acústica LWA 106,2 dB(A) 96,2 dB(A) Los valores descritos son valores de emisión y no tienen por qué ser representativos para cada lugar de trabajo. Aunque existe una correlación entre los niveles de emisión y los niveles de inmisión, no se puede deducir de ello de forma fiable si es preciso o no tomar precauciones adicionales. Los factores que pueden influir en el nivel de inmisión actual existente en un lugar de trabajo son: la duración de las operaciones, las características particulares del recinto de trabajo, otras fuentes de ruidos etc., por ejemplo, el número de máquinas y otros procesos derivados. Los valores en cada lugar de trabajo pueden variar de país a país. Esta información está destinada a ayudar al usuario a realizar una mejor estimación de los posibles riesgos y amenazas.

5. Características técnicas

Motor de corriente alterna 400 V 3 ~ 50Hz Potencia P S1 1800 W S6 40% 2200 W Velocidad en vacío n

2860 r.p.m. Hoja de sierra de metal duro ø 315 x ø 30 x 3,6 mm Número de dientes 24 Tamaño de la mesa 790 x 580 mm Altura máx. de corte 83 mm / 0° 60 mm / 45° Ajuste de altura continuo 0 - 83 mm Hoja de la sierra orientable continua 0° - 45° Empalme para la aspiración ø 100 mm

6. Antes de la puesta en marcha

Desembale la sierra circular de mesa y compruebe si existen daños eventuales ocasionados durante el transporte.

Anleitung BKS 315-400 14.03.2005 16:09 Uhr Seite 58 Ponga la máquina en una posición estable, es decir, fíjela con tornillos a un banco de trabajo o a un bastidor fijo. Antes de la puesta en marcha, se deben instalar debidamente todas las cubiertas y dispositivos de seguridad. La hoja de la sierra debe funcionar con ligereza. En caso de madera ya trabajada, asegúrese de que la misma no presente cuerpos extraños como, por ejemplo, clavos y tornillos. Antes de presionar el interruptor ON / OFF, asegúrese de que la hoja de la sierra esté bien montada y de que las piezas móviles se muevan con suavidad. Antes de conectar la máquina, asegúrese de que los datos de la placa de identificación coincidan con los datos de la red eléctrica.

¡Atención! Desenchufe la máquina antes de proceder a la realización de cualquier tarea de mantenimiento, reequipamiento y de montaje en la sierra. 7.1. Montaje de la sierra Coloque la mesa para sierra sobre una superficie lisa. Atornille ligeramente las patas de apoyo (18) con la mesa para sierra (1). Atornille ligeramente las barras (24) para el soporte inferior a las patas (18). Monte el soporte para chasis (22) con 4 tornillos (33) desde el interior a las patas posteriores (18). (Fig. 2/3) Coloque los cuatro pies de caucho (25) en las patas. Gire la sierra y colóquela sobre las patas. Monte la combinación interruptor-enchufe (11) en la pata delantera izquierda desde el interior con 2 tornillos. Monte las empuñaduras de desplazamiento a las patas delanteras cada una con 2 tornillos (35). Atención: Las empuñaduras (16) deben permanecer movibles y plegarse de forma independiente. Fije la guía (17) para el tope en paralelo en la parte frontal de la mesa para sierra con 2 tornillos (30) (fig. 4). Monte los ganchos para herramienta (57) en la pata frontal derecha. Atornille primero ligeramente a la mesa para sierra los dos soportes (19) para los raíles del patín en las partes delantera y posterior izquierda con 2 tornillos (29) cada una. Las bridas deben mirar hacia la parte frontal. Para ello, asegúrese también de atornillar en el soporte posterior la sujeción para la manguera de aspiración (21). (Fig. 5). Oriente el soporte inferior correctamente y apriete todos los tornillos. Fije los raíles del patín con 4 tornillos de hexágono interior (12) a la sujeción de tal forma que los raíles sobresalgan de la parte frontal de la sierra. (Fig. 6). Monte el patín deslizante según se muestra en la fig. 7. Para ello, compruebe que las dos arandelas distanciadoras (56) se introducen entre el tope y el plato del patín. Atención: No apriete demasiado los dos tornillos. El tope debe permanecer movible en el plato para el ajuste angular. Coloque el patín sobre los raíles, por delante o por detrás, (fig. 8) y monte los tornillos de tope (38) al raíl (20), también delante y detrás (fig. 11). Si hay espacio entre los raíles del patín y los rodamientos de giro, se deberá reajustar con un tornillo (36) el rodamiento inferior para que el patín se pueda deslizar sin juego. Mueva la guía de corte con aprox. 1 mm de distancia paralelamente a la mesa para sierra. Para ello, afloje los tornillos (34) para el soporte del patín deslizante, para que los raíles queden ajustados en cada posición a 1 mm de distancia de la mesa para sierra. Vuelva a atornillar el soporte (fig. 10).

7.2 Montaje de la mesa adicional (fig. 13)

La mesa adicional suministrada en serie se puede utilizar a modo de extensión de mesa (fig. 10a) o de ensanche de mesa (fig. 1/24).

7.2.1. Montaje de la extensión de mesa

Atornille ligeramente la mesa de extensión (10a) por el lateral más corto con 2 tornillos ( 44 ) incluyendo el manguito distanciador (45) en el lado posterior de la mesa para sierra (1). Para ello, se debe introducir el manguito distanciador entre la mesa de la sierra (1) y la mesa de extensión (10a) (fig. 12). Seguidamente, atornille los soportes de mesa largos a los orificios previstos en el soporte inferior y a la mesa de extensión. Alinee la mesa de extensión (10a) con la mesa para sierra (1) y apriete todos los tornillos.

7.2.2. Montaje del ensanche de mesa

Introduzca la bisagra (46) del ensanche de mesa en la contrapieza en la derecha de la mesa para sierra. (fig. 13)

Anleitung BKS 315-400 14.03.2005 16:09 Uhr Seite 59 Pliegue hacia arriba la mesa de ensanche (10b) y atornille los 2 soportes de mesa en los orificios previstos en el soporte inferior y a la mesa de extensión. Atención: ¡Cuando la mesa de ensanche esté plegada, deberá haber montado un tornillo de tope (47) en el lateral de la pata posterior para que la mesa de ensanche no se pueda aflojar de forma involuntaria! (fig. 21)

7.3 Uso del chasis (fig. 14)

Para desdoblar el chasis, colgar la sierra en la parte posterior (a) y desplazar las ruedas (15) hacia atrás. (b) Vuelva a bajar la sierra circular de mesa a esta posición (c). Ahora la sierra circular de mesa se encuentra sobre las ruedas y una persona puede llevarla cogida de la empuñadura (16). Atención: Después del transporte, el chasis (15) se debe volver a plegar en seguida, para asegurar que la sierra esté en posición segura. Para ello, vuelva a poner las ruedas en posición de salida siguiendo la misma secuencia pero en sentido contrario.

7.4 Montaje / desmontaje (fig. 15) de la

protección de la hoja de la sierra Coloque la protección de la hoja de la sierra (2) sobre la cuña abridora (5), de manera que el tornillo (37) encaje en el orificio (45) de dicha cuña (5). No apriete demasiado el tornillo (37); La protección de la hoja de sierra debe poder moverse sin problemas. Fije la manguera de succión (13) al adaptador para la aspiración (14) y al empalme para la aspiración de la protección de la hoja de la sierra (2). Fije las cubiertas laterales de la hoja de la sierra (34) a la protección de la hoja de la sierra (2) (véase fig. 6). Es preciso conectar un dispositivo de aspiración adecuado a la salida del adaptador (14) (fig. 2). El desmontaje se lleva a cabo realizando la misma secuencia de pasos en sentido contrario. ¡Atención! Antes de comenzar a serrar, la protección de la hoja de la sierra (2) debe descender hasta el material a serrar. 7.5. Ajuste la cuña abridora (fig. 15/16/17) ¡Atención! Retire el enchufe Ajuste la hoja de la sierra (4) a la máx. profundidad de corte, colóquela en la posición de 0° y bloquéela. Proceda a desmontar la protección de la hoja de la sierra (véase 7.2.) Retire el revestimiento de mesa (6) (véase 7.6) Aflojar la tuerca (38).

7.5.1. Ajuste para cortes máximos (fig. 15/16/17)

Tire de la cuña abridora (5) hacia arriba hasta alcanzar la distancia máxima entre la mesa para sierra (1) y la cuña abridora (5). La distancia entre la hoja de la sierra (4) y la cuña abridora (5) ha de ser de 8 mm como máximo. Proceda nuevamente a apretar las tuercas (38) y al montaje del revestimiento de mesa (6).

7.5.2. Ajuste de cortes cubiertos (fig. 15/16/17/18)

Baje la cuña abridora (5) hasta que la punta de la misma se encuentre a 2 mm por debajo de la punta superior del diente de la sierra. La distancia entre la cuña abridora (5) y la hoja de la sierra (4) debe alcanzar nuevamente máx. 8 mm (véase fig. 18). Proceda nuevamente a apretar las tuercas (38) y al montaje del revestimiento de mesa (6). ¡Atención! Una vez practicado un corte cubierto se ha de proceder nuevamente al montaje de la caperuza de protección. El ajuste de la cuña abridora habrá de someterse a comprobación cada vez que se cambie la hoja de la sierra.

7.6 Cambio del revestimiento de mesa (fig. 16)

Es preciso cambiar el revestimiento de la mesa siempre que presente desgaste o esté dañado ya que, de lo contrario, existe el riesgo de sufrir lesiones graves. Retire la protección de la hoja de sierra (2) (véase 7.4.) Retire el tornillo de cabeza avellanada (48). Tire del revestimiento de mesa (6) gastado hacia arriba. El montaje del nuevo revestimiento de mesa se lleva a cabo realizando la misma secuencia de pasos pero en sentido contrario. 7.7. Cambio de la hoja de la sierra (fig. 19) ¡Atención! Retire el enchufe. Ajuste la hoja de la sierra (4) a la máx. profundidad de corte (véase 8.2). Retire la protección de la hoja de la sierra (2) (véase 7.4.) Extraiga el revestimiento de mesa (6) (véase 7.6) Coloque el contrasoporte (41) en la brida de la hoja de la sierra. Desatornillar el tornillo (42) con la llave (40) en el sentido de avance de la hoja de la sierra.

Anleitung BKS 315-400 14.03.2005 16:09 Uhr Seite 60 Ajuste la hoja de la sierra (4) a la mínima profundidad de corte para poder retirarla con mayor facilidad. Tire de la hoja de la sierra (4) hacia arriba sacándola de la brida interior. Limpie en profundidad la nueva hoja de la sierra antes de proceder al montaje de las bridas de la hoja de la sierra Vuelva a ajustar y apretar la nueva hoja de sierra con la misma secuencia de pasos pero en sentido inverso. ¡Atención! Tenga en cuenta el sentido de avance, la oblicuidad de corte de los dientes debe orientarse en el sentido de avance, es decir, hacia adelante (véase flecha sobre la protección de la hoja de la sierra) Proceda nuevamente al montaje y ajuste de la cuña abridora (5) así como de la protección de la hoja de la sierra (2) (véase 7.4., 7.5.) Antes de volver a trabajar con la sierra, compruebe la capacidad de funcionamiento de los dispositivos de protección. 8.0. Manejo 8.1. Interruptor ON / OFF (fig. 6) La sierra se conecta presionando la tecla verde “1”. Para volver a desconectara, deberá presionar la tecla roja “0”. 8.2. Profundidad de corte (fig. 20) Girando la manivela (8), se puede ajustar la hoja de la sierra (4) a la profundidad de corte deseada. En sentido contrario a las agujas del reloj: mayor profundidad de corte En sentido horario: menor profundidad de corte 8.3. Tope (para el movimiento) en paralelo

8.3.1. Altura de tope (fig. 22/23)

El tope en paralelo (7) suministrado dispone de dos superficies guía elevadas. Según el espesor de los materiales a cortar, utilice la guía de corte (23) según la fig. 22, para material grueso, y según fig. 23, para material fino.

8.3.2. Ancho de corte (fig. 25)

Cuando realice cortes longitudinales en trozos de madera, se habrá de utilizar el tope en paralelo (7). El montaje del tope en paralelo (7) debería realizarse en el lado derecho de la hoja de la sierra (4). El tope en paralelo (7) ha de ser introducido en el soporte (17) desde el exterior. Ajuste el tope en paralelo (7) a la medida deseada y fíjelo con la palanca del excéntrico (9)

8.3.3. Ajuste de la longitud de tope (fig. 23)

Para evitar que se atasque el material a cortar, las guías de corte (23) se pueden desplazar en sentido longitudinal. Ajuste de la empuñadura: El extremo posterior del tope queda obstaculizado en una línea determinada que comienza aprox. en la mitad de la hoja de la sierra y que se desplaza hacia atrás por debajo de los 45°. Ajuste del ancho de corte necesario - Afloje los tornillos de orejetas (51) y desplace la guía de corte (23) hasta alcanzar la línea establecida de 45°. - Volver a apretar los tornillos de orejetas (51). 8.4. Patín deslizante (fig. 30) El patín deslizante está colocado en los raíles del patín de tal forma que se puede mover. El ángulo máximo puede ajustarse de 0° a 45°. Para ello, abra la palanca de apriete (53). Ajuste el ángulo deseado en la escala del patín (54) y vuelva a apretar la palanca de apriete (53). Se puede regular la longitud de la guía de corte (55) aflojando los tornillos de orejetas (62). ¡Atención! No desplace demasiado la guía de corte (43) en dirección a la hoja de la sierra. La distancia entre la guía de corte (43) y la hoja de la sierra (4) debería alcanzar 2 cm aprox. 8.5. Ajuste del ángulo (fig. 20) Afloje el tornillo de ajuste y fijación (28) y ajuste el ángulo deseado en la escala (60) Vuelva a apretar el tornillo de ajuste y fijación. El ajuste angular dispone de un tope regulable de 0 y 45° (39). Para un ángulo superior a 45° o inferior a 0º se puede retirar el tope angular. 9.0. Servicio ¡Atención! Le recomendamos que realice un corte de prueba después de cada reajuste para comprobar las medidas ajustadas Una vez conectada la sierra, espere hasta que la hoja de la sierra haya alcanzado su velocidad máxima, antes de practicar el corte.

Anleitung BKS 315-400 14.03.2005 16:09 Uhr Seite 61 ¡Preste atención al iniciar los cortes! 9.1. Ejecución de cortes longitudinales (fig. 25) Aquí nos referiremos al corte de piezas a lo largo del eje longitudinal. Se presiona uno de los bordes de la pieza con la que se esté trabajando contra el tope en paralelo (7), mientras que el lado liso se encontrará situado sobre la mesa para sierra (1). La protección de la hoja de sierra (2) ha de estar en todo momento en contacto con la pieza de trabajo. La posición de trabajo durante los cortes longitudinales no ha de llevarse bajo ningún pretexto en línea con el avance de corte. Ajuste el tope en paralelo (7) según la altura de la pieza y el ancho deseado. (véase fig. 8.3.) Conecte la sierra. Coloque las manos con los dedos apretados sobre la pieza e introduzca ésta en el tope en paralelo (7) a lo largo de la hoja de la sierra (4). Desplazamiento lateral con la mano izquierda únicamente hasta el borde delantero de la cubierta de protección . El material a cortar debe siempre pasar hasta el final de la cuña abridora (5). Los recortes permanecen en la mesa (1) hasta que la hoja de la sierra (4) haya vuelto a la posición de reposo.

9.1.2. Corte de piezas delgadas (fig. 26)

Los cortes longitudinales de piezas con un ancho menor a 120mm deben realizarse imprescindiblemente con la ayuda de una pieza de empuje. Pieza de empuje incluida en el volumen de entrega. Cambie de inmediato las piezas de empuje gastadas o deterioradas.

9.1.3. Corte de piezas muy delgadas (fig. 27)

Es imprescindible utilizar una pieza de empuje para practicar cortes longitudinales en piezas muy delgadas con un ancho igual o inferior a 30 mm. Es preferible utilizar entonces la superficie guía inferior del tope en paralelo. ¡La madera de empuje no se incluye en el volumen de entrega! (Disponible en tiendas especializadas) Sustituya oportunamente la madera de empuje gastada.

9.1.4. Ejecución de cortes de sierra cubiertos

(fig. 28) Es posible realizar cortes ranurados y cubiertos mediante la protección desmontable de la hoja de sierra y la altura de corte de ajuste continuo de 0-83 mm. Retire la proteccion de la hoja de la sierra (2) (véase 7.4.) Ajuste la cuña abridora (5) para el corte cubierto (véase 7.5.2.) Ajuste la profundidad de corte deseada (8.2.) Proceda al montaje del tope en paralelo (7) a la derecha de la hoja de la sierra y ajústelo al ancho deseado (8.3.) Acerque la pieza de trabajo a la hoja de la sierra (4). Habrá que prestar atención a que la pieza de trabajo se halle colocada de forma estable sobre la mesa para sierra (1). Se seleccionará la secuencia de corte de forma tal que los listones cortados caigan a la izquierda de la hoja de la sierra circular para evitar un enclavamiento entre el tope y la hoja de la sierra. (Peligro de rebote) Al término del proceso de corte, es preciso volver a montar inmediatamente la protección de la hoja de la sierra (2) .

9.1.5. Ejecución de cortes oblicuos (fig. 29)

Para practicar cortes oblicuos se utilizará siempre el tope en paralelo (7). Ajuste la hoja de la sierra (4) a la medida angular deseada. (Véase fig. 8.5.). Ajuste el tope en paralelo (7) según el ancho y la altura de la pieza de trabajo. Practique el corte en función del ancho de la pieza de trabajo (véase 9.1.2. y 9.1.3.). 9.2. Uso del patín deslizante (fig. 30) Ajuste el patín deslizante a la medida angular deseada (véase 8.4). Presione fuertemente el material a cortar contra la guía de corte. Conecte la sierra. Desplace el patín deslizante en la dirección de la hoja de la sierra para practicar el corte. Atención: Sujete firmemente la pieza de trabajo indicada en todo momento, nunca deje suelta aquella pieza que se vaya a cortar. Desplace hacia adelante el patín deslizante hasta que la pieza haya sido cortada por completo. Vuelva a desconectar la sierra. Atención: Retire los recortes únicamente cuando la hoja de la sierra se haya parado por completo. Para cortes de repetición se puede utilizar el tope en serie (52). Para ello, pliegue hacia abajo el tope final y ajústelo a la medida de tope deseada por medio del tornillo de orejetas (63).

Anleitung BKS 315-400 14.03.2005 16:09 Uhr Seite 6210.0. Mantenimiento Atención: Retire el enchufe. Elimine el polvo y las impurezas de la máquina de forma regular. Se recomienda limpiar la máquina con un cepillo blando o con un paño. No utilice ningún producto corrosivo para limpiar las piezas de plástico. 11.0. Pedido de piezas de recambio Al realizar el pedido de piezas de recambio deberá especificar los datos siguientes: Tipo de aparato Número de artículo del aparato Número de identificación del aparato Número de la pieza de recambio solicitada
