Type de produit	Onduleur monophasé StorEdge avec technologie HD-Wave
Marque	SolarEdge
Modèle	SE6000HRWS00BNO4
Puissance nominale	6000 W
Alimentation	230 V AC monophasé
Fréquence	50 / 60 Hz
Batterie compatible	LG Chem RESU7H / RESU10H
Connectivité	RS485, Modbus, SetApp
Protection	IP65
Dimensions (approx.)	540 x 315 x 190 mm
Poids (approx.)	20 kg
Installation	Murale, intérieure ou extérieure
Fonctions principales	Stockage d'énergie, autoconsommation maximale, surveillance via SetApp
Compteur d'énergie	Intégré ou externe (Modbus)
Configuration	Via application SetApp
Entretien et nettoyage	Vérifier les connexions, nettoyer le dissipateur avec un chiffon sec
Sécurité	Déconnecter la batterie avant câblage, interrupteur ON/OFF/P
Informations générales	Garantie 12 ans (standard), assistance technique disponible

FOIRE AUX QUESTIONS - SE6000HRWS00BNO4 SolarEdge

Comment mettre la batterie LG Chem hors tension avant le câblage ?

Éteignez le disjoncteur puis l'interrupteur de déconnexion ou l'interrupteur d'alimentation auxiliaire de la batterie.

Quels câbles utiliser pour connecter l'onduleur à la batterie ?

Utilisez des câbles DC et RS485 conformes aux spécifications du guide d'installation. Le câblage exact dépend du modèle de batterie.

Comment configurer la batterie dans SetApp ?

Dans SetApp, allez dans Mise en service > Communication > RS485-1, sélectionnez Protocole > Modbus (Appareil multiple), puis Ajouter un appareil Modbus > Batterie. La batterie est identifiée automatiquement.

Que faire si l'autotest de la batterie échoue ?

Vérifiez que les câbles d'alimentation et de communication entre la batterie et l'onduleur sont correctement connectés. Assurez-vous également que l'interrupteur ON/OFF/P de l'onduleur est sur ON.

Comment configurer l'autoconsommation maximale ?

Dans SetApp, sélectionnez Mise en service > Contrôle d'alimentation > Gestionnaire d'énergie > Contrôle d'énergie > Autoconsommation maximale.

Que signifie l'erreur 'S_OK - Serveur Connecté' ?

Cela indique que l'onduleur est correctement connecté à la plateforme de supervision. Vérifiez ceci dans SetApp sous Mise en service > Statut.

Comment vérifier l'état de la batterie après installation ?

Dans SetApp, allez dans Mise en service > Communication > RS485-1, sélectionnez la batterie, puis Information Batterie.

Peut-on installer le système sans compteur d'énergie ?

Oui, mais dans ce cas, placez le commutateur DIP de gauche sur ON (terminaison RS485). Cependant, un compteur est recommandé pour la gestion de l'autoconsommation.

Comment tester la communication avec le compteur d'énergie ?

Après configuration dans SetApp, si le taux CT revient à 0, vérifiez les connexions RS485 et CT. Vous pouvez également exécuter un autotest.

Quelle est la procédure de mise sous tension après installation ?

Allumez d'abord l'interrupteur de déconnexion/auxiliaire de la batterie, puis le disjoncteur, puis mettez l'interrupteur ON/OFF/P de l'onduleur sur ON.

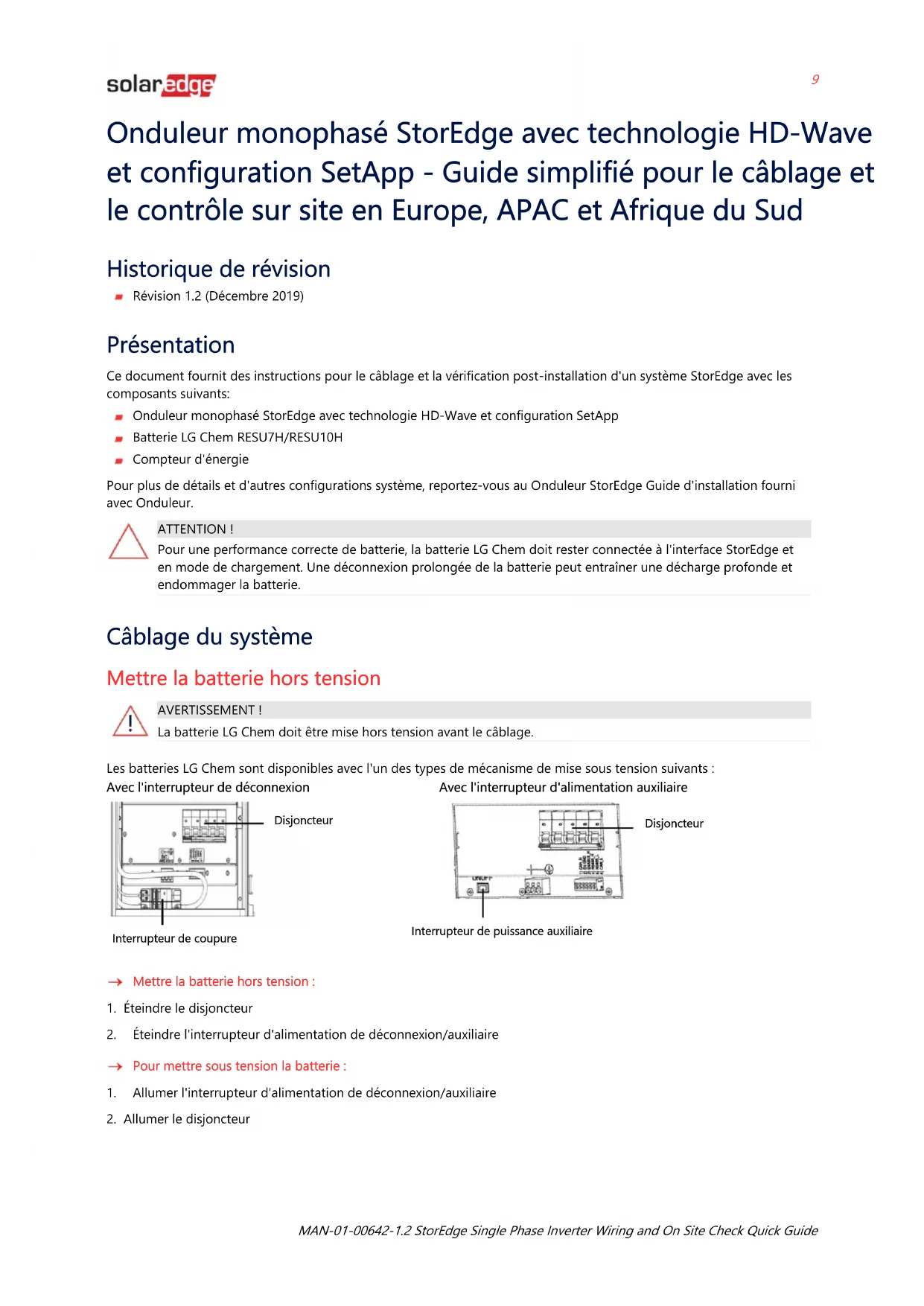

MODE D'EMPLOI SE6000HRWS00BNO4 SolarEdge

Onduleur monophasé StorEdge avec technologie HD-Wave et configuration SetApp - Guide simplifié pour le câblage et le contrôle sur site en Europe, APAC et Afrique du Sud

Historique de révision

Révision 1.2 (Déprétre 2019)

Présentation

Ce document fournit des instructions pour le câblage et la vérification post-installation d'un système StorEdge avec les composants suivants:

Onduleur monophasé StorEdge avec technologie HD-Wave et configuration SetApp
Batterie LG Chem RESU7H/RESU10H
Compteur d'énergie

Pour plus de détails et d'autres configurations système, reportez-vous au Onduleur StorEdge Guide d'installation fourni avec Onduleur.

ATTENTION!

Pour une performance correcte de batterie, la batterie LG Chem doit rester connectee à l'interface StorEdge et en mode de chargement. Une déconnexion prolongée de la batterie peut entrainer une décharge profonde et endommager la batterie.

Câblage du système

Mettre la batterie hors tension

AVERTISSEMENT!

La batterie LG Chem doit etre mise hors tension avant le cablge.

Les batteries LG Chem sont disponibles avec l'un des types de mecanisme de mise sous tension suivants :

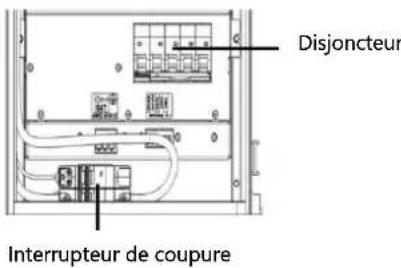

Avec l'interrupteur de déconnexion

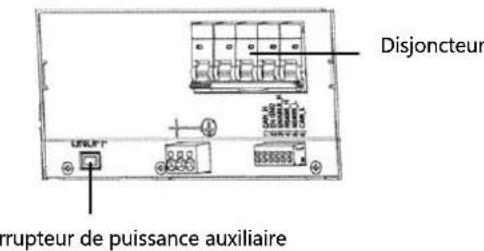

Avec l'interrupteur d'alimentation auxiliaire

Mettre la batterie hors tension:

1. Eteindre le disjoncteur
2. Eteindre l'interrupteur d'alimentation de déconnexion/auxiliaire

Pourmettressous tensionlabattery:

1. Allumer l'interrupteur d'alimentation de déconnexion/auxiliaire
2. Allumer le disjoncteur

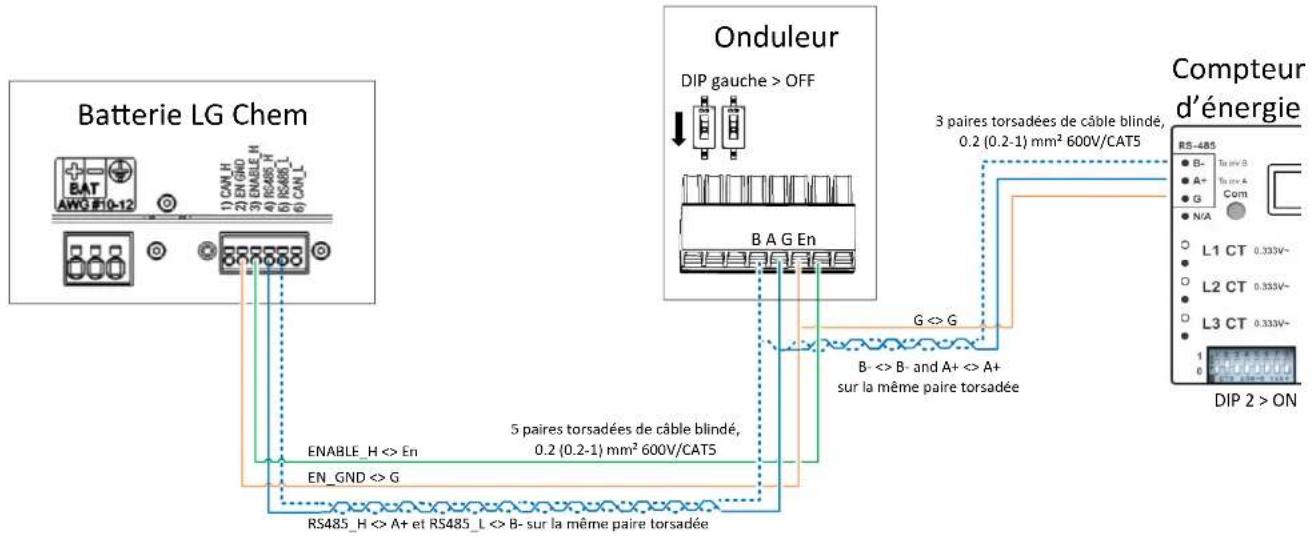

Connexion des composants du système

Connecter les composants du système comme indiqué dans le schéma ci-dessous.

Faites attention à :

Types de cables

Configuration de l'interrupteur DIP

Si aucun compteur d'énergie n'est connecté à l'onduleur, placer le commutateur DIP de gauche sur ON afin de terminer le bus RS485.

Vérification et configuration après l'installation

Utiliser la liste de vérification ci-dessous pour s'assurer que le système est correctement connecté et configuré.

Installation et câblage

1. S'assurer que les distances entre les composants du système sont comme spécifiées dans le guide d'installation.
2. Prendre une photo de chaque composant du système après le cablage et envoyer les photos à l'assistance SolarEdge

Onduleur
Interface StorEdge
Batterie
Compteur d'énergie

1. S'assurer que le couvercle contre les éclaboussures de la batterie est fermé.
2. S'assurer que les commutateurs DIP de tous les composants sont configurés comme indiqué dans le schéma de connexion.
3. S'assurer que toutes les connexions de câblage DC, communication et AC sont effectuees comme suit :

Vérifier le câblage AC et le disjoncteur AC sur le panneau de distribution AC.
Vérifier la tension d'entrée DC de la chaine. S'attendre à 1V par optimiseur dans une chaine.
S'assurer que tous les composants sont correctement raccordés à la terre
Vérifier les connexions DC sur la batterie et l'Interface StorEdge
Vérifier la connexion RS485 entre la batterie et l'onduleur.
Vérifier les connexions CT, AC et RS485 au compteur d'énergie.

1. Vérifier la connexion à la plateforme de supervision:

Dans SetApp, selectionner Mise en service> Statut.
Vérifier que S_OK - Serveur Connecté apparait dans la section de l'onduleur principal.

Configuration de la batterie et du compteur

1. Commuter l'interrupteur ON/OFF/P de l'onduleur sur OFF.
2. Acceder à SetApp et selectionner Mise en service > Communication.
3. De l'écran Communication, Sélectionner RS485-1 > Protocole > Modbus (Appareil multiple).
4. Retourner à l'écran précédent et seLECTIONNER Ajouter un apparéil Modbus > Batterie. La batterie est identifiée automatiquement.
5. Vérifier les informations de la batterie en selectionnant Batterie 1 > Infomation Batterie.
6. Dans l'écran RS485-1, Sélectionner Ajouter Appareil Modbus > Compteur. Le compteur est automatiquement identifié.
7. Configurer le Taux CT du compteur selon les specifications CT. Si la valeur du CT revient à 0, vérifie la communication avec le Compteur.

8. Sélectionner Compteur 1 > Fonction Compteur > Export+Import (E+I).

9. Executer un autotest de la batterie:

Assurez-vous que l'interrupteur du disjoncteur de la batterie est sur ON.
- Mettre l'interrupteur ON/OFF/P de l'onduleur sur ON.
- Dans SetApp, Sélectionner Mise en service > Maintenance > Diagnostics > Autotest > Autotest Batterie > Exécuter le test.
- Attendez que tous les tests soient terminés et vérifie les résultats dans le tableau récapitulatif. Si l'un des tests a échoué, voir le tableau ci-dessous pour les solutions possibles :

Résultats du test	Solution
La charge a échoué	Vérifiez que les câbles d'alimentation et de communication entre la batterie et l'onduleur sont correctement connectés.
La décharge a échoué	Vérifiez que les câbles d'alimentation et de communication entre la batterie et l'onduleur sont correctement connectés.
Communication	Vérifiez que les câbles d'alimentation et de communication entre la batterie et l'onduleur sont correctement connectés.
L'interrupteur de l'onduleur est étént	Positionné z l'interrupteur ON/OFF/P de l'onduleur sur ON.

Pour montré les derniers résultats de test :

• Sélectionner Mise en service > Maintenance > Diagnostics > Autotest > Autotest Batterie > Montrer les derniers résultats

Configuration de l'autoconsommation maximum (MSC)

1. Acceder SetApp et selectionner Mise en service > Contrôle d'alimentation.
2. Sélectionner Gestionnaire d'énergie > Contrôle d'énergie > Autoconsommation maximale.

Contacts assistance et information

Si vous avez des demandes techniques concernant nos produits, contactez-nous:

Avant tout contact, assurez-vous de dispose des informations suivantes :

Numeros de modele de I'onduleur et de I'optimiseur de puissance
- Numéro de série du produit en question
- Informations de configuration du système, y compris le type et le nombre de modules connectés, ainsi que le nombre et la longueur des chaînes.
La méthode de communication à la plate-forme de surveillance
