Produkttyp	StorEdge Einphasen-Wechselrichter mit HD-Wave-Technologie
Marke	SolarEdge
Modell	SE6000HRWS00BNO4
Nennleistung	6000 W
Netzspannung	230 V AC einphasig
Frequenz	50 / 60 Hz
Kompatible Batterie	LG Chem RESU7H / RESU10H
Konnektivität	RS485, Modbus, SetApp
Schutzart	IP65
Abmessungen (ca.)	540 x 315 x 190 mm
Gewicht (ca.)	20 kg
Installation	Wandmontage, innen oder außen
Hauptfunktionen	Energiespeicherung, maximale Eigenverbrauchsoptimierung, Überwachung via SetApp
Energiezähler	Integriert oder extern (Modbus)
Konfiguration	Über SetApp-App
Wartung und Reinigung	Anschlüsse prüfen, Kühlkörper mit einem trockenen Tuch reinigen
Sicherheit	Batterie vor Verkabelung trennen, Schalter ON/OFF/P
Allgemeine Informationen	12 Jahre Garantie (Standard), technischer Support verfügbar

Häufig gestellte Fragen - SE6000HRWS00BNO4 SolarEdge

Wie schalte ich die LG Chem Batterie vor der Verkabelung spannungsfrei?

Schalten Sie den Leistungsschalter aus, dann den Trennschalter oder den Hilfsstromversorgungsschalter der Batterie.

Welche Kabel werden zum Anschließen des Wechselrichters an die Batterie verwendet?

Verwenden Sie DC- und RS485-Kabel gemäß den Spezifikationen des Installationshandbuchs. Die genaue Verkabelung hängt vom Batteriemodell ab.

Wie konfiguriere ich die Batterie in SetApp?

Gehen Sie in SetApp zu Inbetriebnahme > Kommunikation > RS485-1, wählen Sie Protokoll > Modbus (Mehrfachgerät), dann Modbus-Gerät hinzufügen > Batterie. Die Batterie wird automatisch erkannt.

Was tun, wenn der Selbsttest der Batterie fehlschlägt?

Überprüfen Sie, ob die Strom- und Kommunikationskabel zwischen Batterie und Wechselrichter korrekt angeschlossen sind. Stellen Sie außerdem sicher, dass der ON/OFF/P-Schalter des Wechselrichters auf ON steht.

Wie konfiguriere ich die maximale Eigenverbrauchsoptimierung?

Wählen Sie in SetApp Inbetriebnahme > Stromversorgungssteuerung > Energiemanager > Energieoptimierung > Maximale Eigenverbrauchsoptimierung.

Was bedeutet der Fehler 'S_OK - Server Verbunden'?

Dies bedeutet, dass der Wechselrichter korrekt mit der Überwachungsplattform verbunden ist. Überprüfen Sie dies in SetApp unter Inbetriebnahme > Status.

Wie überprüfe ich den Batteriezustand nach der Installation?

Gehen Sie in SetApp zu Inbetriebnahme > Kommunikation > RS485-1, wählen Sie die Batterie, dann Batterieinformationen.

Kann das System ohne Energiezähler installiert werden?

Ja, aber in diesem Fall stellen Sie den linken DIP-Schalter auf ON (RS485-Abschlusswiderstand). Ein Zähler wird jedoch für die Eigenverbrauchsoptimierung empfohlen.

Wie teste ich die Kommunikation mit dem Energiezähler?

Nach der Konfiguration in SetApp: Wenn der CT-Wert auf 0 zurückfällt, überprüfen Sie die RS485- und CT-Anschlüsse. Sie können auch einen Selbsttest durchführen.

Wie lautet das Einschaltverfahren nach der Installation?

Schalten Sie zuerst den Trenn-/Hilfsschalter der Batterie ein, dann den Leistungsschalter, dann stellen Sie den ON/OFF/P-Schalter des Wechselrichters auf ON.

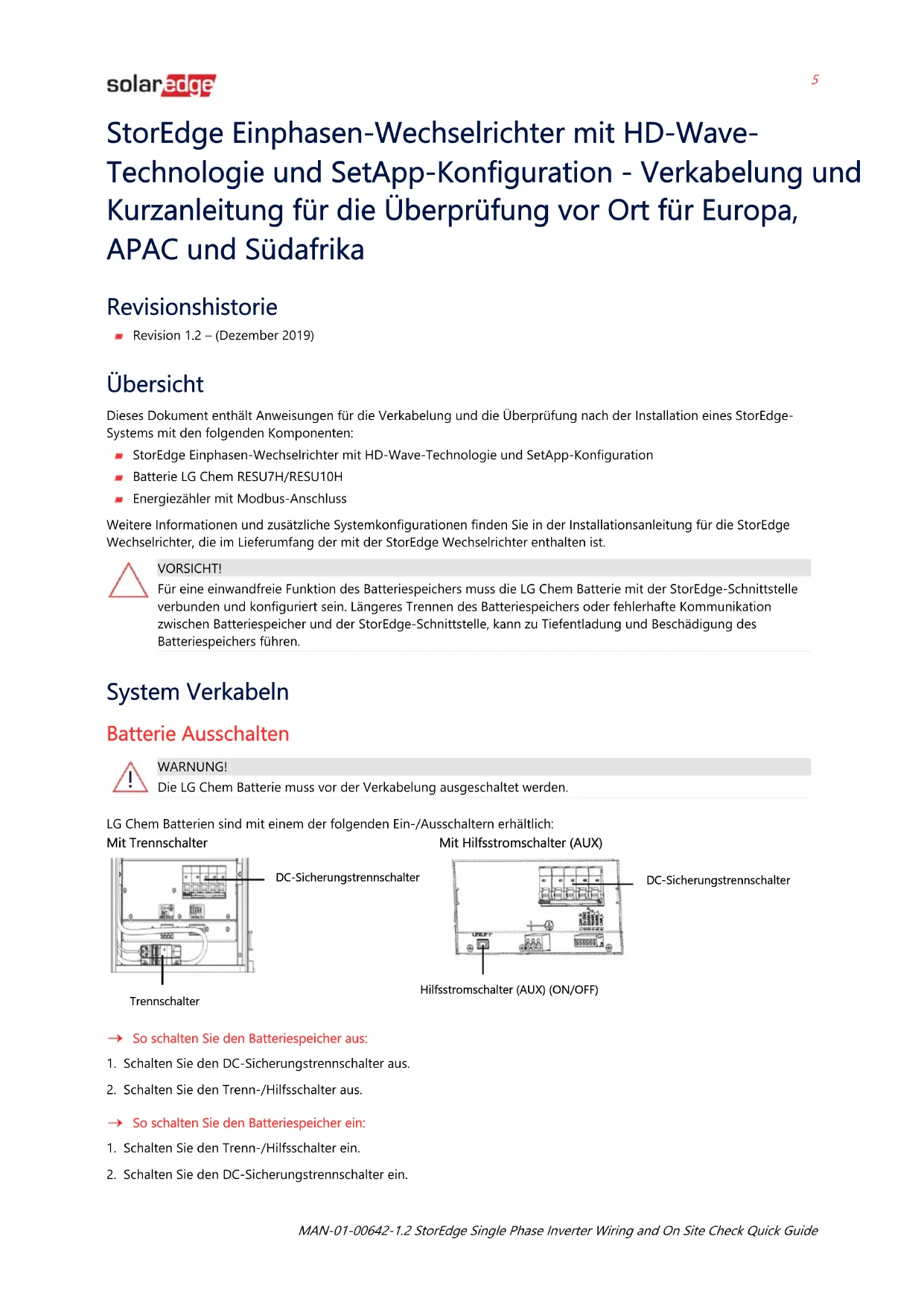

BEDIENUNGSANLEITUNG SE6000HRWS00BNO4 SolarEdge

StorEdge Einphasen-Wechselrichter mit HD-Wave-Technologie und SetApp-Konfiguration - Verkabelung und Kurzanleitung für die Überprüfung vor Ort für Europa, APAC und Südafrika

Revisionshistorie

Revision 1.2-(Dezember 2019)

Übersicht

Dieses Dokument enthalt Anweisungen für die Verkabelung und die Überprüfung nach der Installation eines StorEdge-Systems mit den folgenden Komponenten:

StorEdge Einphasen-Wechselrichter mit HD-Wave-Technologie und SetApp-Konfiguration
Batterie LG Chem RESU7H/RESU10H
Energiezahler mit Modbus-Anschluss

Weitere Informationen und zusätzliche Systemkonfigurationen finden Sie in der Installationsanleitung für die StorEdge Wechselrichter, die im Lieferumfang der mit der StorEdge Wechselrichter enthalten ist.

VORSICHT!

Für eine einwandfrei Funktion des Batteriespeichers muss die LG Chem Batterie mit der StorEdge-Schnittstelle verbunden und konfiguriert sein. Längeres Trennen des Batteriespeichers oder fehlerhafte Kommunikation zwischen Batteriespeicher und der StorEdge-Schnittstelle, kann zu Tiefentladung und Beschädigung des Batteriespeichers führen.

System Verkabeln

Batterie Ausschalten

WARNING!

Die LG Chem Batterie muss vor der Verkabelung ausgeschaltet werden.

LG Chem Batterien sind mit einem der folgenden Ein-/Ausschaltern erhältlich:

Mit Trennschalter

DC-Sicherungstrennschalter

Mit Hilfsstromschafter (AUX)
DC-Sicherungstrennschalter
Trennschalter
Hilfsstromschalter (AUX) (ON/OFF)

So schalten Sie den Batteriespeicher aus:

1. Schalten Sie den DC-Sicherungstrennschalter aus.

2. Schalten Sie den Trenn-/Hilfsschalter aus.

So schalten Sie den Batteriespeicher ein:

1. Schalten Sie den Trenn-/Hilfsschalter ein.
2. Schalten Sie den DC-Sicherungstrennschalter ein.

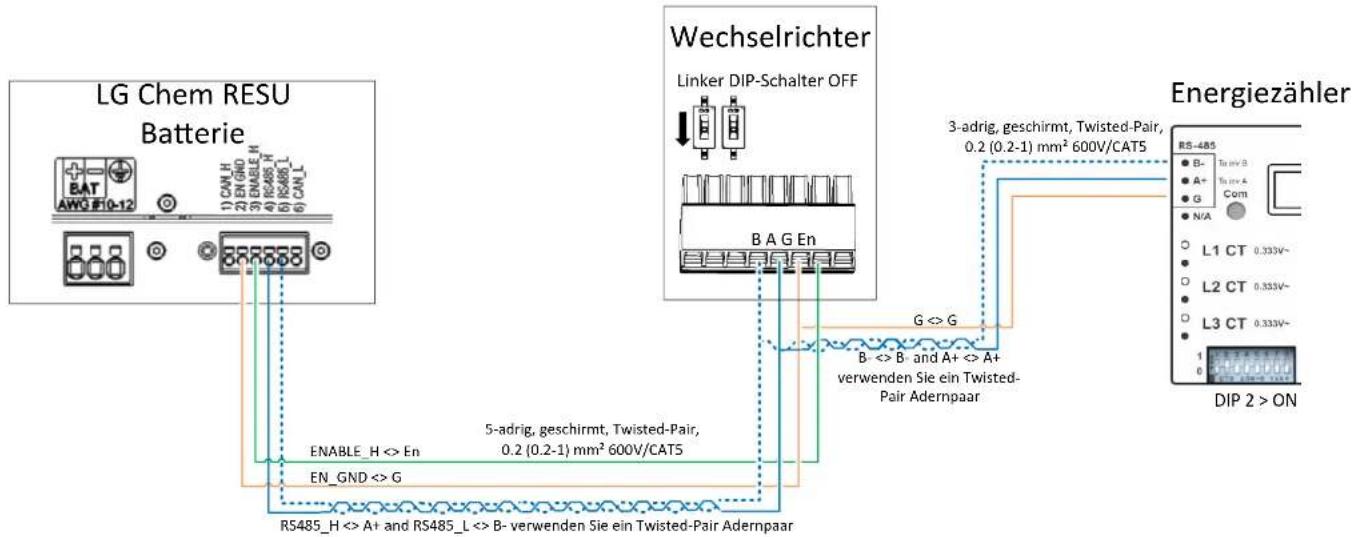

Systemkomponenten anschließen

SchlieBen Sie die Systemkomponenten wie in der folgenden Abbildung dargestellt an.

Achten Sie darauf, dass:

Kabeltypen den Anschlussbedingungen entsprechen
DIP-Schalter-richtig eingestellt sind

Wenn in der Applikation kein Energiazahler angeschlssen ist, terminieren Sie den RS485-Bus im Wechselrichters, indem Sie den linken DIP-Schalter in die Position EIN schalten.

MAN-01-00642-1.2 StorEdge Single Phase Inverter Wiring and On Site Check Quick Guide

Verifizierung und Konfiguration nach der Installation

Verwenden Sie die folgende Checkliste, um sicherzustellen, dass das System ordnungsgemäß angeschlossen und konfiguriert ist.

Installation und Verkabelung

1. Stellen Sie sichere, dass die Abstände zwischen den Systemkomponenten den Angaben in der Installationsanleitung entsprechen.
2. Machen Sie nach Fertigstellung Installation ein Bild von jeder der Systemkomponenten und dessen Verkabelung/Anschluss. Bewahren Sie diese Bilddokumentation in der Systemdokumentation mit auf. Im Falle eines technischen Defektes kann das SolarEdge Supportteam Sie nach dieser Dokumentation Fragen.

Wechselrichter
StorEdge-Schnittstelle
Batterie
Energiezahler

1. Vergewissern Sie sich, dass die Abdeckungen am Batteriespeicher vollständig geschlossen sind.

2. Stellen Sie safer, dass die DIP-Schalter aller Komponenten wie im Anschlussplan dargestellt eingestellt sind.

3. Vergewissern Sie sich, dass alle DC-, Kommunikations- und AC-Verkabelungsanschlüsse wie folgt ausgeführrt sind:

Überprüfen Sie die AC-Verkabelung und die Leitungsschutzschalter im Stromkreisverteiler.
- Überprüfen Sie die DC-Eingangsspannung des Strangs. Die SafeDCTM - Spannung sollte 1V pro Optimierer im Strang betragen.
Vergewisern Sie sich, dass alle Komponenten ordnungsgemäß in den Potentialausgleich eingebunden wurden.
Überprüfen Sie die DC-Anschlüsse an der Batterie und an der StorEdge-Schnittstelle.
Überprüfen Sie die RS485 Verbindungen/Anschlüsse zwischen Batterie und Wechselrichter.
Überprüfen Sie die Verbindungen/Anschlüsse zum/am Energiezahler: Stromwandler, AC und RS485.

1. Verbindung zur Monitoring-Plattform prufen:

Wahlen Sie in SetApp Inbetriebnahme > Status.
Überprüfen Sie, ob S_OK - Server Verbunden im Abschnitt des Hauptwechselrichters erscheidt.

Batterie und Zähler konfigurieren

1. Schalten Sie den Wechselrichterschalter EIN/AUS/P auf AUS.
2. Verbinden Sie den Wechselrichter mit der SetApp und wahlen Sie Gerätekonfiguration starten > Kommunikation
3. Wahlen Sie im Kommunikations-Bildschirm RS485-1 > Protokoll (Meter Protocol) > Geräte Modbus (MultiDevice Gerät/ MLT) aus.
4. Kehren Sie zum vorherigen Bildschirm zurück und wahlen Sie Modbus-Gerät hinzufugen/(Add Modbus Device) > Batterie. Die Batterie wird automatisch erkannt.
5. Überprüfen Sie die Batterieinformationen, indem Sie Batterie 1 > Batterie-Informationen auswahlen.
6. Wahlen Sie im Bildschirm RS485-1 die Option Modbus-Gerät hinzufugen (Add Modbus Device) > Zähler (Meter). Der Zähler wird automatisch erkannt.
7. Stellen Sie die den Stromwandler-Nennstrom (CT-Wert/CT-Rating) gemäß den CT-Wandler-Spezifikationen ein. Wenn der angezeigte CT-Wert (Stromwandler-nennstrom/CT-Rating) "0" beträgt, prufen Sieitte die Kommunikation zum Stromwandler.

8. Wahlen Sie Zähler 1 > Zählerfunktion (Meter Function) > Einspeise- und Bezugszahler (E + I)

9. Führn Sie einen Batterie-Selbsttest durch:

Vergewisern Sie sich, dass der DC-Sicherheitsstrengnschalter AN ist.
Schalten Sie den Wechselrichter EIN/AUS/P Schalter auf EIN.
Wahlen Sie in SetApp Inbetriebnahme > Wartung > Diagnose > Selftest > Batterie-Selbstest > Startet Test (Run Test).
Warten Sie, bis alle Tests abgeschlüssen sind, und überprüfen Sie die Ergebnisse in der Übersichtstabelle.

Wenn einer der Tests fehlgeschlagen ist,finden Sie in der folgenden Tabelle mögliche Lösungen:

Testergebnis	Lösung
Beladung fehlgeschlagen	Überprüfen Sie, ob die Strom- und Kommunikationskabel zwischen Batterie und Wechselrichter richtig angeschlossen sind.
Entladung fehlgeschlagen	Überprüfen Sie, ob die Strom- und Kommunikationskabel zwischen Batterie und Wechselrichter richtig angeschlossen sind.
Kommunikation	Überprüfen Sie, ob die Kommunikationskabel zwischen Batterie und Wechselrichter richtig angeschlossen sind.
Wechselrichter AUS	Schalten Sie den Wechselrichter EIN/AUS/P Schalter auf EIN.

Um die letzten Testergebnisse anzuzeigen:

Wahlen Sie Inbetriebnahme > Wartung > Diagnose > Selfsttest > Batterie-Selbsttest > Letzte Ergebnisse anzeigen.

Maximalen Eigenverbrauch einstellen

1. Gehen Sie zur SetApp und wahlen Sie Inbetriebnahme > Leistungssteuerung.
2. Wahlen Sie Energiemanager > Energiekontrolle (Energy Control) > Maximaler Eigenverbrauch (MSC).

Support- und Kontaktinformationen

Wenn Sie technische Fragen zu unseren Produkten haben, kontaktieren Sie uns:

Bitte haben Sie bei der Kontaktaufnahme folgende Informationen zur Hand:

Modellnummern und Seriennummer der betroffenen Produkte
Der Fehler, der auf dem LCD-Bildschirm, der SetApp, in der Monitoring-Plattform oder durch die LEDs angezeigt wird, wenn eine solche Anzeige vorhanden ist.
Systemkonfigurationsinformationen, einschließlich der Art und Anzahl der angeschlossenen Module sowie der Anzahl und Länge der Strange..
Die Kommunikationsmethode zum Server, wenn die Anlage verbunden ist.
Die Softwareversion des Produkts, wie sie im ID-Statusbildschirm angezeigt wird.
