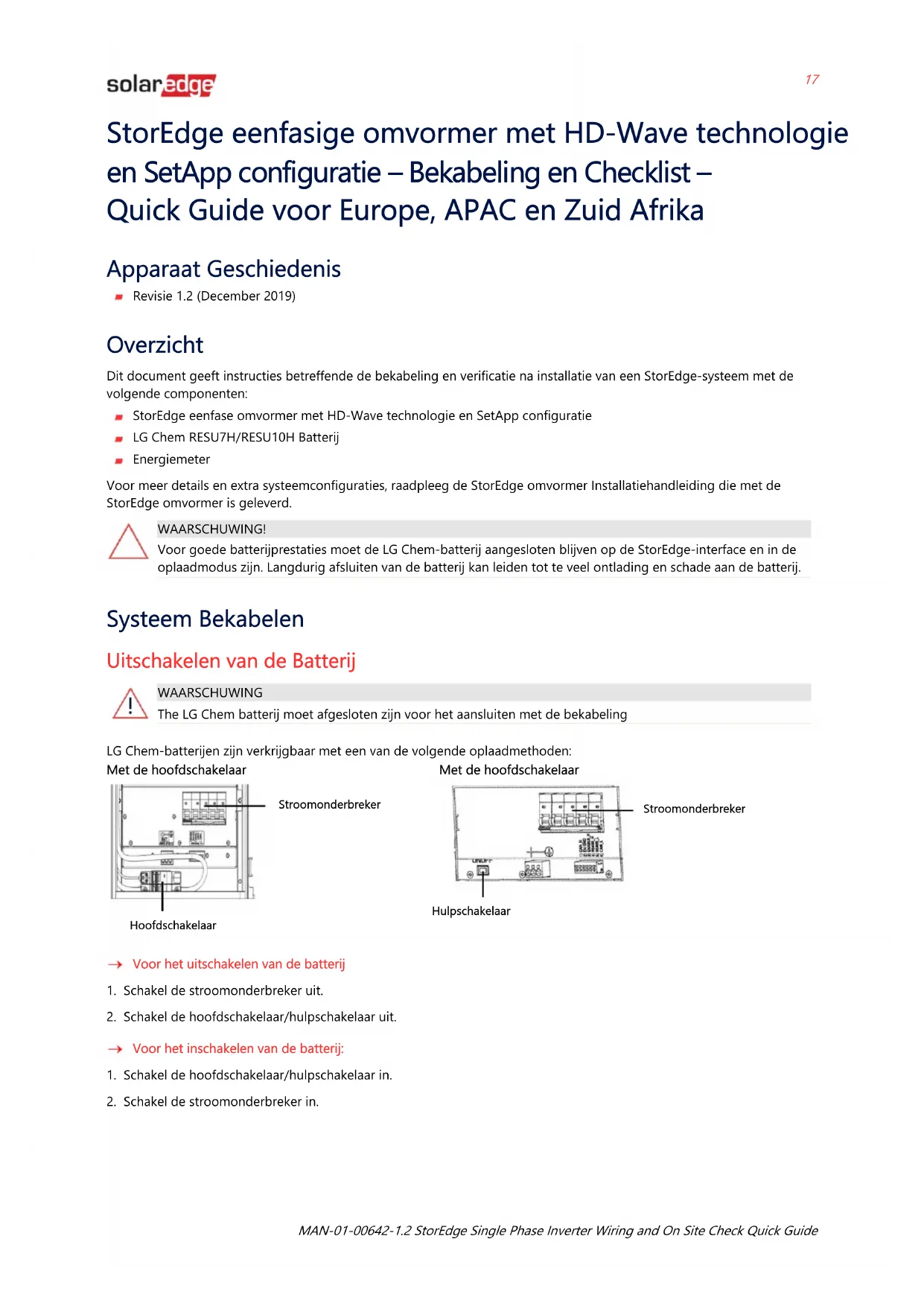

GEBRUIKSAANWIJZING SE6000HRWS00BNO4 SolarEdge

StorEdge eenfasige omvormer met HD-Wave technologie en SetApp configuratie – Bekabeling en Checklist – Quick Guide voor Europe, APAC en Zuid Afrika

Apparaat Geschiedenis

Dit document geeft instructies betreffende de bekabeling en verificatie na installmentie van een StorEdge-systeem met de volgende componenten:

StorEdge eenfase omvormer met HD-Wave technologie en SetApp configuratie
LG Chem RESU7H/RESU10H Batterij
Energiemeter

Voor meer details en extra systeemconfiguraties, raadpleeg de StorEdge omvormer Installatiehandleiding die met de StorEdge omvormer is geleverd.

WAARSCHUWING!

Voor goede batterijprestaties moet de LG Chem-batterij aangesloten blijven op de StorEdge-interface en in de oplaadmodus+zijn. Langdurig aflsuiten van de batterij kan leiden tot te veel ontlading en schade aan de batterij.

Systeem Bekabelen

Uitschakelen van de Batterij

WAARSCHUWING

The LG Chem batterij moet afgeslotenঀoor het aansluiten met de bekabeling

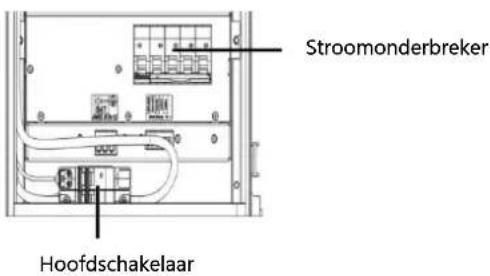

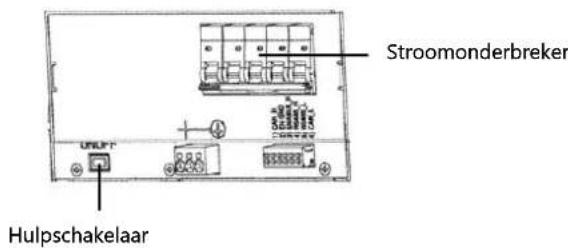

LG Chem-batterijen zich verwkrijgbaar met een van de volgende oplaadmethoden:

Met de hoofdschakelaar

Met de hoofdschakelaar

Voor het uitschakelen van de batterij

1. Schakel de stroomonderbrekeruit.
2. Schakel de hoofdschakelaar/hulpschakelaaruit.

Voor het inschakelen van de batterij:

1. Schakel de hoofdschakelaar/hulpschakelaar in.
2. Schakel de stroomonderbreker in.

Systeemcomponenten Aansluiten

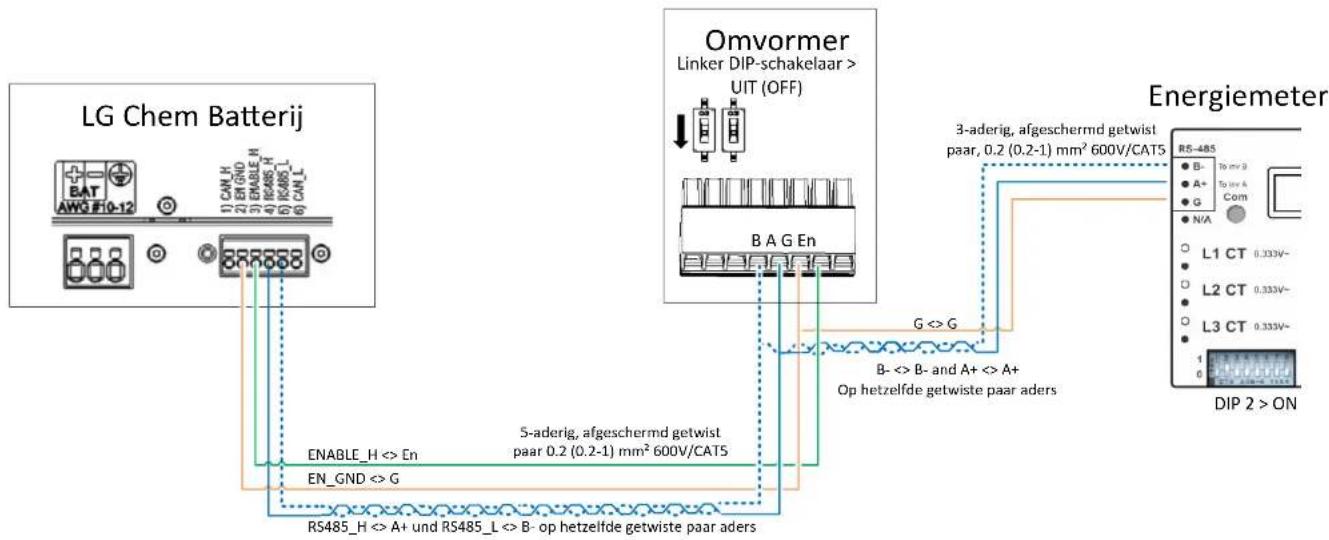

Sluit de systemd componenten aan zoals weergegeven in het onderstaande diagram.

Let op het volgende:

Kabeltypen
DIP-schakelaar installment

Als er geen energiemeter is aangesloten, schakel dan de RS485-bus van de omwormer UIT door de linker DIP-schakelaar op AAN te zetten.

MAN-01-00642-1.2 StorEdge Single Phase Inverter Wiring and On Site Check Quick Guide

Verificatie en Configuratie na Installatie

Gebruik de onderstaande checklist om te controleren of het systemeer correct is aangesloten en geconfigureerd.

Installatie en Bekabeling

1. Zorg ervoor dat de afstanden:tussen de systeemcomponenten net zo zichn als gespecifieerd in de installmentehandleiding.
   Maak een fot van elk van de systeemcomponenten na bekabeling en stuur deze fot'saar de SolarEdge Support.

2. Omvormer
   StorEdge Interface
   Batterij
   Energiemeter

3. Zorg ervoor dat de batterijklep gesloten is.

4. Zorg ervoor dat de DIP-schakelaars van alle componenten zijn ingesteld zoals weergegeven in het aansluitschema.

5. Zorg ervoor dat alle DC-, communicatie- en AC-kabelverbindingen als volgt zich geinstalleerd:

6. Controller de AC-bekabeling en de AC-stroomonderbreker op het AC-distributiepaneel.

7. Controller de DC-ingangsspanning van de string. Er要去 1 V per optimizer in een string়n.
   Zorg ervoor dat alle componenten correct zich geaard.
8. Controller de DC-verbindingen van de batterij en StorEdge-interface.
9. Controller de RS485-verbinding:tussen de batterij en de omvormer.

10. Controller de CT-, AC- en RS485-aansluitingen op de energia meter.

11. Controller de aansluiting op het monitoringsplatform:

12. Selecteer in SetApp de optie Inbedrijfstelling > Status.

13. Controller of S_OK - Server Connected in het status tabblad van de omvormer (Master) verschijnt.

Batterij en Meter Configureren

1. Zet de AAN/UIT/P-schakelaar van de omvormer op UIT.
2. Open SetApp en selecteer Inbedrijfstelling > Communicatie.
3. In het Communicatie scherm, selecteer RS485-1 > Protocol > Modbus (meerdere apparaten).
4. Gateringn het vorige scherm en selecteer Modbus-apparaat toevoegen > Batterij. De batterij wordt automatisch geidentificiererd.
5. Controller de batterij-informatie door Batterij 1 > Batterij-informatie te selecteren.
6. Selecteer Modbus-apparaat Toevoegen > Meter in het RS485-1 scherm. De batterij worden automatisch geidentificerd.
7. Stel de CT-waarde van de meter in volgens de CT-specificaties. Wenn der angezeigte CT-Wert (Stromwandlernennstrom/CT-Rating) "0" beträgt, prufen Sieitte die Kommunikation zum Stromwandler.

8. Select Meter 1 > Meter Function > Export + Import (E+I).

9. Voer een zelftest van de batterij uit:

10. Controller of de stroomonderbreker van de batterij is ingeschakeld.
    Zet de omvormer AAN/UIT/P-schakelaar op AAN.

11. Selecteer in SetApp de optie Inbedrijfstelling > Onderhoud > Diagnose > Zelftest > Zelftest van de batterij > Test UITvoeren.
    Wacht tot alle tests zijn afgerond en controller de resultaten in de overzichtstabel.

Als een van de tests is mistrukt, raadpleeg dan de onderstaande tabel voor möglichke oplossingen:

Test Resultaat	Oplossing
Laden is mistrukt	Controler of de stroom- en communicatiekabels:tussen de accu en de omvormer correct,zijn aangesloten.
Ontladen is mistrukt	Controler of de vermogens- en communicatiekabels:tussen de accu en de omvormer correct,zijn aangesloten.
Communicatie	Controler of de communicatiekabels:tussen de accu en de omvormer goed,zijn aangesloten.
Omvormer is uitgeschakeld	Schakel de omvormer AAN/UIT/P-schakelaar in de stand ON.

Om de LASTE testresultaten wee te geben:

• Selecteer Inbedrijfstelling > Onderhoud > Diagnose > Zelftest > Zelftest > Batterij Zelftest > Laatste resultaten weergeven.

Maximaliseren eigenverbruik (MSC) instellen

1. Open SetApp en selecteer Inbedrijfstelling > Stroomregeling.
2. Selecteer Energiemanager> Stroomregeling> Maximaal eigen verbruik.

Support en Contactinformationé

Als u technische vragen heeft over unsere producten, neem dan contact met ons op:

Zorg ervoor dat u de volgende informatatie bij de hand hebt voordat u contact opneemt:

Model en serienummer van het product in kwestie.
De tout die wordt aangegeven op het LCD-schem van het product of op het monitoringsplatorm of door de LED's, indien er een dergelijkke indicatie is.
Informatie over de systemdconfiguratie, waaronder het type en aantal aangesloten modules en het aantal en de lengte van de strings.
De communicatiemethodeaar de server,indien de siteis aangesloten.
De softwareversie van het product Zoals deze in het ID-statusscherm verschijnt.
