SE6000HRWS00BNO4 - Panel solar SolarEdge - Manual de uso y guía de instrucciones gratis

Tipo de producto	Inversor monofásico StorEdge con tecnología HD-Wave
Marca	SolarEdge
Modelo	SE6000HRWS00BNO4
Potencia nominal	6000 W
Alimentación	230 V CA monofásico
Frecuencia	50/60 Hz
Batería compatible	LG Chem RESU7H / RESU10H
Conectividad	RS485, Modbus, SetApp
Protección	IP65
Dimensiones (aproximadamente)	540 x 315 x 190 mm
Peso (aproximadamente)	20 kg
Instalación	En pared, interior o exterior
Funciones principales	Almacenamiento de energía, máximo autoconsumo, monitoreo vía SetApp
Medidor de energía	Integrado o externo (Modbus)
Configuración	A través de la aplicación SetApp
Mantenimiento y limpieza	Verificar las conexiones, limpiar el disipador con un paño seco
Seguridad	Desconectar la batería antes del cableado, interruptor ON/OFF/P
Información general	Garantía de 12 años (estándar), asistencia técnica disponible

Preguntas frecuentes - SE6000HRWS00BNO4 SolarEdge

¿Cómo poner la batería LG Chem fuera de tensión antes del cableado?

Apague el disyuntor y luego el interruptor de desconexión o el interruptor de alimentación auxiliar de la batería.

¿Qué cables usar para conectar el inversor a la batería?

Utilice cables CC y RS485 que cumplan con las especificaciones de la guía de instalación. El cableado exacto depende del modelo de batería.

¿Cómo configurar la batería en SetApp?

En SetApp, vaya a Puesta en servicio > Comunicación > RS485-1, seleccione Protocolo > Modbus (Dispositivo múltiple), luego Agregar dispositivo Modbus > Batería. La batería se identifica automáticamente.

¿Qué hacer si falla la autoprueba de la batería?

Verifique que los cables de alimentación y comunicación entre la batería y el inversor estén correctamente conectados. Asegúrese también de que el interruptor ON/OFF/P del inversor esté en ON.

¿Cómo configurar el máximo autoconsumo?

En SetApp, seleccione Puesta en servicio > Control de alimentación > Administrador de energía > Control de energía > Máximo autoconsumo.

¿Qué significa el error 'S_OK - Servidor Conectado'?

Esto indica que el inversor está correctamente conectado a la plataforma de supervisión. Verifique esto en SetApp bajo Puesta en servicio > Estado.

¿Cómo verificar el estado de la batería después de la instalación?

En SetApp, vaya a Puesta en servicio > Comunicación > RS485-1, seleccione la batería, luego Información de la batería.

¿Se puede instalar el sistema sin medidor de energía?

Sí, pero en ese caso, coloque el interruptor DIP izquierdo en ON (terminación RS485). Sin embargo, se recomienda un medidor para la gestión del autoconsumo.

¿Cómo probar la comunicación con el medidor de energía?

Después de la configuración en SetApp, si la tasa CT vuelve a 0, verifique las conexiones RS485 y CT. También puede ejecutar una autoprueba.

¿Cuál es el procedimiento de encendido después de la instalación?

Encienda primero el interruptor de desconexión/auxiliar de la batería, luego el disyuntor, luego coloque el interruptor ON/OFF/P del inversor en ON.

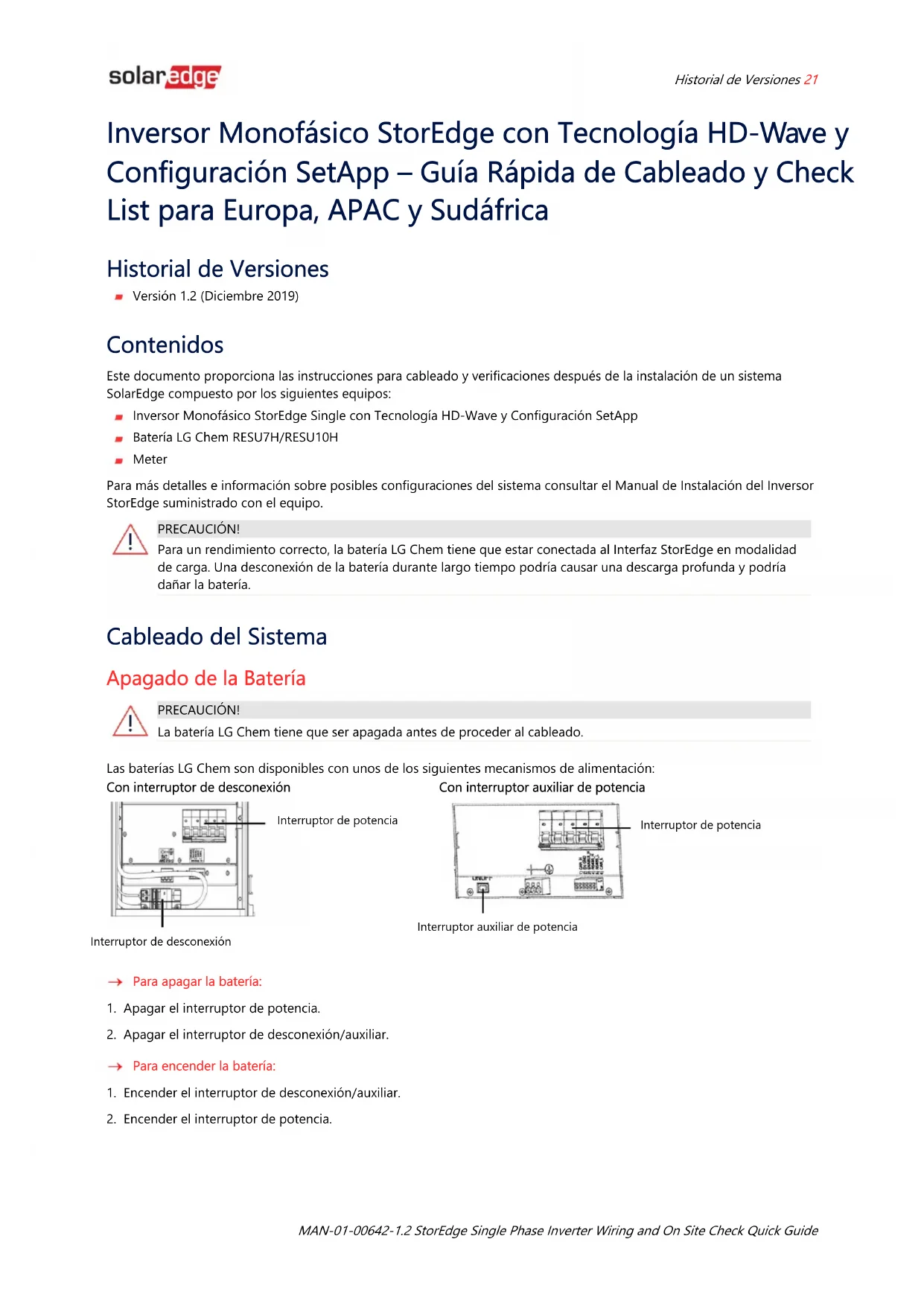

MANUAL DE USUARIO SE6000HRWS00BNO4 SolarEdge

Inversor Monofásico StorEdge con Tecnología HD-Wave y Configuración SetApp – Guía Rápida de Cableado y Check List para Europa, APAC y Sudáfrica

Historial de Versiones

Version 1.2 (Diciembre 2019)

Contenidos

Este documento proportiencia las instrucciones para cableado y verificaciones antes de la instalacion de un system SolarEdge compuesto por los seguidentes equipos:

Inversor Monofásico StorEdge Single con Tecnología HD-Wave y Configuración SetApp
Batería LG Chem RESU7H/RESU10H
Meter

Para mas detalles e informacion sobre posibles configuraciones del systema consultar el Manual de Instalacion del Inversor StorEdge suministrado con el equipo.

PRECAUCION!

Para un rendimiento correcto, la bateria LG Chemiene que estar connectada al Interfaz StorEdge en modalidad de carga. Una desconexión de la bateria durante很长时间ará causar una descarga profunda yURT dañar la bateria.

Cableado del Sistema

Apagado de la Batería

PRECAUCION!

La bateria LG Chemiene que ser apagada antes de proceder al cableado.

Las baterias LG Chem son disponibles con uno de los siguientes mecanismos de alimentacion:

Con interruptor de desconexión

Interruptor de potencia

Con interruptor auxiliar de potencia

Interruptor de potencia

Interruptor de desconexión

Interruptor auxiliar de potencia

Para apagar la bateria:

1. Apagar el interruptor de potencia.
2. Apagar el interruptor de desconexión/auxiliar.

Para encender la bateria:

1. Encender el interruptor de desconexión/auxiliar.
2. Encender el interruptor de potencia.

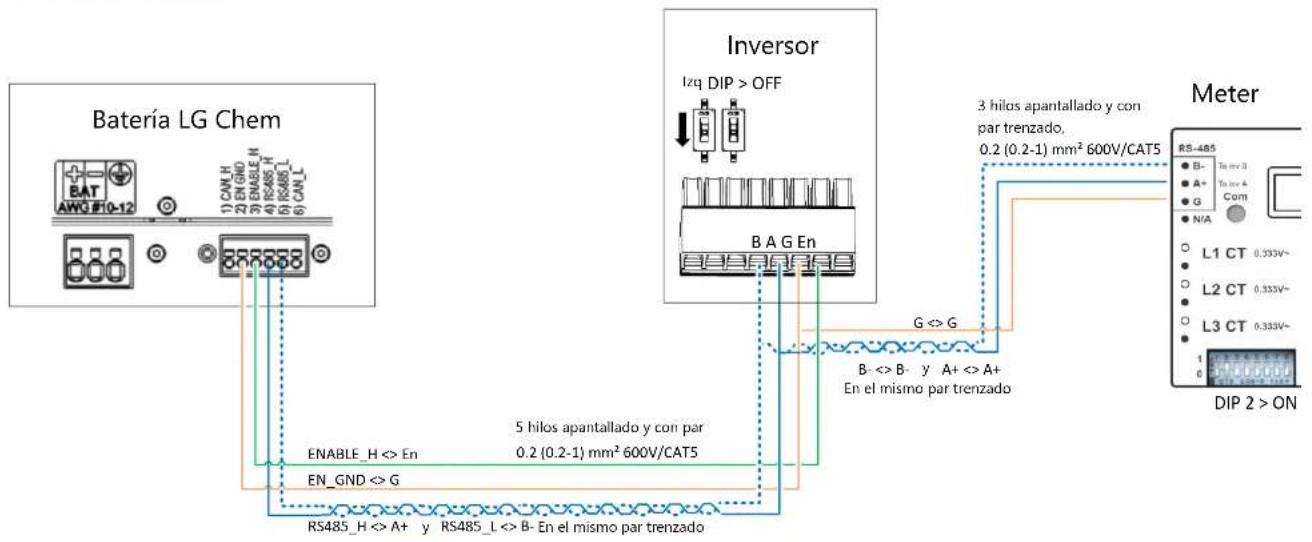

Conectar los Componentes del Sistema

Conectar los componentes del sistemas como indicado en los esquemas a continuacion.

Prestar especial atencion a:

• Tipo de cables
• Configuraciones DIP switch

MAN-01-00642-1.2 StorEdge Single Phase Inverter Wiring and On Site Check Quick Guide

Comprobaciones afterwards de instalación

Utilizar el siguientes checklist para verificar que el sistemas esté conectado y configurado correctamente.

Instalación y Cableado

1. Asegurar de Maintener las distacias entre los componentes indicadas en los manuales de instalacion.
2. Tomar una Foto de cada uno de los componentes antes de cablearlos para enviarlas al equipo de Asistencia Técnica.

Inversor
Interfaz StorEdge
Batería
Meter

1. Asegurar que la tapa de la bateria está cerrada.
2. Asegurar que los DIP switches de todos los componentes se hayan configurado como indicado en el esquema de connexion indicado anteriorsmente.
3. Asegurar que todos los cableados de las conexiones CC, de communicator y CA se hayan realizado como indicado a continuación:

Comprobar el cableado CA y las protecciones CA en el cuadro de interconexión.
Comprobar la tension CC de los strings. Comprobar que haya 1V per optimizador en cada string.
Comprobar que todos los componentes estén connectados a tierra correctamente.
Comprobar las conexiones CC entre la bateria y el inversor.
Verificar la connexion RS485 entre bateriae inversor.
Verificar el Calibre de los Toroidales y las conexiones CA y RS485 con el Meter.

1. Comprobar la connexion con la Plataforma de Monitorizacion:

En SetApp, seleccionar Puesta en Marcha > Estado
Comprobar que S_OK - Servidor Conectado aparezca en la seccion principal.

Configurar la Batería y el Meter

1. Mover el interruptor ON/OFF/P del invorsor en posicion OFF (0).
2. Entrar en SetApp y seleccionar Puesta en Marcha > Comunicacion.
3. Aside el apartado Comunicacion, seleccionar RS485-1 > Protocolo > Modbus (Multi-Dispositivo).
4. Volver al apartado anterior y seleccionar Añadir Dispositivo Modbus > Bateria. La batería se detecta automatistically.
5. Verificar la información de la bateria selecciónando Bateria 1 > Información Bateria.
6. En el apartado RS485-1, seleccionar Añadir Dispositivo Modbus > Meter. El Meter se detecta automatisticamente.
7. Programar el CT Rating del Meter según el calibre de los toroidales empleados. Si el CT rating vuela a 0, probar lacomingsión con el Meter.

8. SeLECTIONAR Meter 1 > FunciOn Meter > Export+Import (E+I).

9. Lanzar un Auto-Test de la bateria:

Asegurar que el interruptor de potencia de la bateria está en posicion ON.
Mover el interruptor ON/OFF/P del inversor en posicón ON (I).
En SetApp, selección Puesta en Marcha > Mantenimiento > Diagnósticos > Auto-Test > Auto-Test Bateria > Lanzar Test.
Esperar que se completen todas las pruebas y probar los resultados en la tabla de sumario. Si algo ngo de los test ha fallado, ver las posibles Soluciones a continuacion:

Resultado Test	Soluciones
Carga fallida	Comprobar que los cables de communicator y de potencia entre batería e inversor se hayan connectado correctamente.
Descarga fallida	Comprobar que los cables de communicator y de potencia entre batería e inversor se hayan connectado correctamente.
Comunicación	Comprobar que los cables de communicator entre batería e inversor se hayan connectado correctamente.
Interruptor del inversor off	Mover el interruptor ON/OFF/P del inversor en posición ON (I).

Para visualizar los ultimos resultados:

• SeLECTIONAR Puesta en Marcha > Mantenimiento > Diagnósticos > Auto-Test > Auto-Test Bateria > Mostrar Últimos Resultados.

Configurar para Maximizar el Auto-Consumo (MSC)

1. Acceder a SetApp y seleccionar Puesta en Marcha > Control de Potencia.
2. SeLECTIONAR Administrador de Energia > Control de Energia > Maximizar el Auto-Consumo (MSC).

Información de Asistencia Técnica

En caso de necessitar asistencia技术水平 no dude en contactarnos:

Antes de contactar por favor asegurar de disponible de lasuma informacion:

• Modelo y número de series del producto en cuestion.
• El error indicado en la pantalla LCD del producto, en la aplicacion movable, en la plataforma de monitorizacion o en los leds, si existe una de estasindicaciones.
  La informacion de configuracion del systema, incluyendo el tipo/nulo de modulos connectados y el numero/longitud. de los strings.
  El método decomingscon el servidor,si la planta se ha conectado al portal.
  La version firmware del producto indica en la pantalla de estado.
