MANUALE UTENTE SE6000HRWS00BNO4 SolarEdge

Inverter Monofase StorEdge con Tecnologia HD-Wave e Configurazione con SetApp – Cablaggio e lista di controlled in loco per Europa, APAC e Sud Africa

Storico delle revisioni

Versione 1.2 (Dicembre 2019)

Panorama

Questo documento fornisce istruzioni per il cablaggio e la verifica post-installazione di un sistema StorEdge con i seguenti componenti:

Inverter monofase StorEdge con Tecnologia Hd-Wave e configurazione con SetApp
Batteria LG Chem RESU7H/RESU10H
Contatore di energia

Per ulteriori dettagli e configurazioni di sistema aggintive, consultare la Guida di Installazione dell'Inverter StorEdge. Fornita in dotazione con l'inverter StorEdge.

AVVERTENZA!

Per un correto funzionamento, la batteria LG Chem deve rimanere collegata all'interfaccia StorEdge e in modalità di ricarica. La disconnessione prolongata della batteria può provocare una scarica profonda e danneggiare la batteria.

Cagliaggio del systema

Spegnimento della batteria

ATTENZIONE!

La batteria LG Chem deve essere spenta prima del cablaggio.

Le batterie LG Chem sono disponibili con uno dei seguenti tipi di Interruttatori di alimentazione:

Con l'interruttore di disconnessione

Interruttore di disconnessione

Con l'interruttore di alimentazione ausiliaria
Interruttore di alimentazione ausiliaria

Per spagnere la batteria:

1. Portare su OFF il sezonatore.
2. Portare su OFF l'interruttore di disconnessione/alimentazione ausiliaria.

Per accendere la batteria:

1. Portare su ON l'interruttore di disconnessione/alimentazione ausiliaria.
2. Portare su ON il sezonatore.

Collegamento dei componenti di sistema

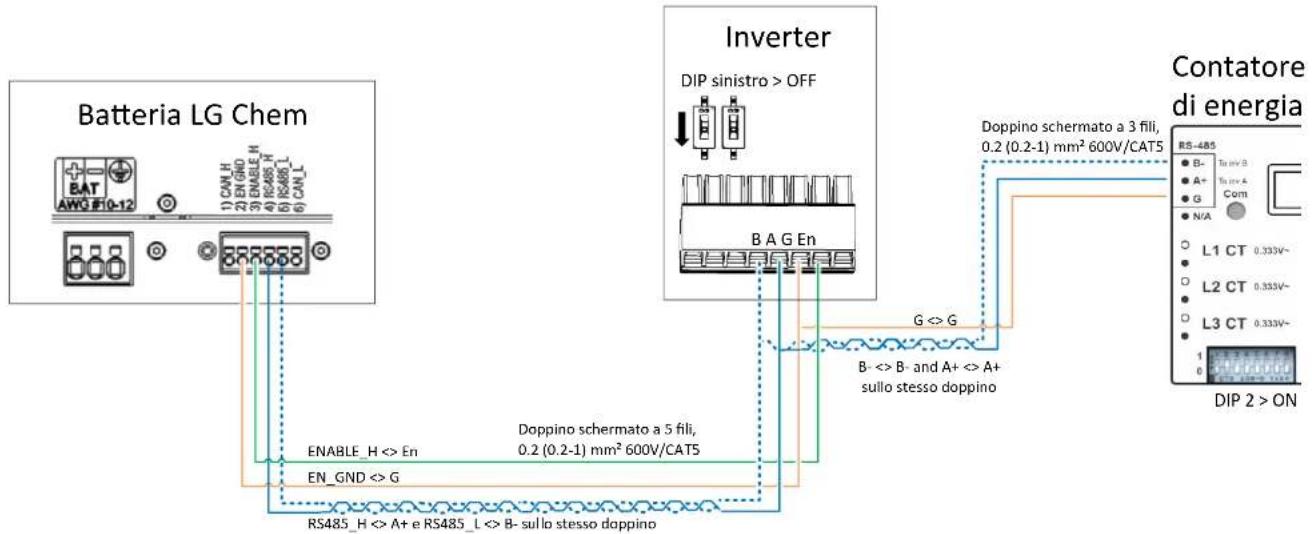

Collegare i componenti del sistema come molto nelso schema seguente.

Prestare attenuation a:

Tipidcavo

Impostazione dei DIP Switch

Se non ci sono contatori di energia collegati, terminare il bus RS485 dell'inverter portando su ON il DIP switch di sinistra.

MAN-01-00642-1.2 StorEdge Single Phase Inverter Wiring and On Site Check Quick Guide

Verifica e configurazione post installmente

Utilizzare la segunte lista di controllo per verificare che il systema sia correttamente collegato e configurato.

Installazione e cablaggio

1. Assicurarsi che le distance tra i componenti del systema siano nelle specificate nella guida all'installazione.
2. Scattare una foto di ciascuno dei componenti delsystema dopo averli collegati e iniarla al supporto di SolarEdge.

Inverter
Interfaccia StorEdge
Batteria
Contatore di energia

1. Assicurarsi che il coperchio paraspruzzi della batteria sia chiuso.
2. Assicurarsi che i DIP switch di tutti i componenti siano impostati come migliorato nell'schema di collegamento.
3. Assicurarsi che tutti i collegamenti dei cavi CC, di comunicazione e CA siano completati come segue:

Controllare il cablaggio CA e il sezionatore CA sul quadro di distribuzione CA.
Controllare la tensione di ingresso CC della stringa. Aspettarsi 1 V per ottimizzatore in una stringa.
Assicurarsi che tutti i componenti siano correttamente messi a terra.
Controllare i collegamenti CC della batteria e dell'interfaccia StorEdge.
- Controllare il collegamento RS485 tra batteria ed inverter.
Controllare i collegamenti RS485, CA e dei TA al contatore di energia.

1. Verificare la connessione alla Piattaforma di Monitoraggio:

In SetApp, selezionare Messa in Servizio > Stato.
Verificare che S_OK – Connesso al Server appaia nella sezione relativaall'inverter principale.

Configurazione della batteria e del contatore

1. Portare il selettore ON/OFF/P dell'inverter su OFF (spento).
2. Accedere a SetApp e selezionare Messa in servizio > Comunicazione.
3. Dalla schermata Comunicazione, selezionare RS485-1 > Protocollo > Modbus (multi-dispositivo).
4. Tornare alla schermata precedente e selezionare Aggiungi Dispositivo Modbus > Batteria. La batteria viene identificata automaticamente.
5. Verificare le informazioni sulla batteria selezionando Batteria 1 > Informazioni Batteria.
6. Nella schermata RS485-1, selezionare Aggiungi Dispositivo Modbus > Contatore. Il contatore viene identificato automaticamente.
7. Impostare il Valore TA del contatore secondo le specifiche del trasformatatore di corrente (TA). Se il valore del TA rimane a 0, controllare la communicatesione con il TA e con il meter.
8. Selezionare Contatore 1 > Funzione contatore Esportazione+Importazione (E+I).

9. Lanciare l'autotest della batteria

Assicurarsi che il sezonatore della batteria sia in posizione ON
Portare il selettore ON/OFF/P dell'inverter in posizione ON
In SetApp selezionare Messa In Servizio > Manutenzione > Diagnostica > Autotest > Autotest Battery > Esegui Test
- Attendere che tutti i test vengano eseguite e controllarne i risultati nella tabella riepilogativa.

Se uno dei test dovesse fallire, consultare la tabella sottostante per le soluzioni possibili:

Risultato Test	Soluzione
Carica fallita	Verificare che i cavi di potenza e di communicatesione tra inverter e batteria siano collegati correttamente.
Scarica fallita	Verificare che i cavi di potenza e di communicatesione tra inverter e batteria siano collegati correttamente.
Comunicazione	Verificare che i cavi di communicatesione tra inverter e batteria siano collegati correttamente.
Selettore Inverter in OFF	Portare il selettore ON/OFF/P dell'inverter in posizione ON.

Per visualizzare I risultati dell'ultimo test:

• Selezionare Messa in Servizio > Manutenzione > Diagnostica > Autotest > Autotest Batteria > Mostra Ultimi Risultati

Impostazione della Massimizzazione Auto-consumo (MSC)

1. Accedere a SetApp e selezionare Messa in servizio > Controllo potenza.
2. Selezionare Gestione energia > Controllo energia > Massimizzazione Auto Consumo (MSC).

Assistenza tecnica e informazioni di contatto

Per problemi tecnici riguardanti i nostri prodotti, contattateci ai seguenti recapiti:

Prima di contattare l'assistenza tecnica, assicurarsi di avera a portata di mano le seguenti informazioni:

Modello e seriale del prodotto in questione
L'errore significato nella schermata dell'applicazione mobile o nella piattaforma di monitoraggio o dai LED, se una tale indicazione esiste
- Informazioni sulla configurazione del sistema, incluso il tipo ed il numero di moduli collegati e il numero e la lunghezza delle stringhe.
Il metododi comunicazione con la piattaforma di monitoraggio se ilsysteme è collegato
La versione software del prodottoosi come appare nella schermata dell'ID del prodotto
