050ACTBMC - Recepteur CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur pour ouvre-porte de garage
Marque	Chamberlain
Modèle	050ACTBMC (remplace 050ACTWF)
Dimensions (approx.)	12 x 6 x 2 cm
Poids (approx.)	100 g
Alimentation	Intégrée à l'ouvre-porte de garage (24 V CC)
Fonctions principales	Remplacement de la carte logique de réception ; compatible avec myQ ; programmation de télécommandes et réglage de la course
Connectivité	Wi-Fi intégré pour contrôle à distance via myQ
Fréquence de fonctionnement	315 MHz (selon modèle)
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de produits chimiques
Sécurité	Intègre le système Protector® ; essai d'inversion de sécurité obligatoire après installation
Pièces détachées et réparabilité	Étiquette fournie pour garantir la garantie ; panneau d'extrémité de rechange réf. 041DG210-1
Informations générales	Conçu pour être installé par un professionnel ; nécessite de débrancher l'alimentation avant toute intervention

FOIRE AUX QUESTIONS - 050ACTBMC CHAMBERLAIN

Comment retirer la lentille de l'ouvre-porte de garage ?

Tirez les côtés du haut de la lentille et tournez-la vers le bas. Serrez les attaches pour la retirer du panneau d'extrémité.

Dois-je débrancher l'alimentation avant d'installer le récepteur ?

Oui, pour éviter des blessures graves ou la mort, débranchez toujours l'alimentation batterie et secteur avant toute réparation.

Comment connecter les fils de commande de la porte ?

Branchez le fil blanc sur la borne blanche et le fil blanc/rouge sur la borne rouge. Utilisez un tournevis pour enfoncer la languette.

Comment programmer une télécommande avec le bouton Learn ?

Appuyez et relâchez le bouton Learn (témoin allumé 30 s). Dans les 30 s, appuyez et relâchez le bouton de la télécommande. La lumière clignote pour confirmer.

Comment régler la course de la porte ?

Maintenez le bouton de réglage enfoncé jusqu'à ce que UP clignote. Utilisez UP/DOWN pour positionner la porte, puis appuyez sur réglage. Répétez pour la fermeture.

Comment tester le système d'inversion de sécurité ?

Placez une planche de 1,5 po (3,8 cm) au sol sous la porte. Fermez la porte avec la télécommande : elle doit remonter au contact. Si ce n'est pas le cas, ajustez la course.

Que faire si la porte ne s'inverse pas lors du test ?

Augmentez la course de fermeture (étape de réglage n°1) et répétez le test. Si le problème persiste, appelez un technicien.

Comment tester le système Protector® ?

Placez un carton sur le chemin de la porte. Fermez avec la télécommande : la porte ne doit pas descendre de plus de 1 po et la lumière clignote 10 fois.

Comment synchroniser la commande de porte murale ?

Appuyez sur la barre-poussoir jusqu'à ce que l'ouvre-porte s'active (jusqu'à 3 pressions). Chaque pression ultérieure activera l'ouvre-porte.

Où placer l'étiquette fournie avec le récepteur ?

Placez l'étiquette sur l'étiquette existante sur le panneau d'extrémité de l'ouvre-porte pour conserver la garantie.

MODE D'EMPLOI 050ACTBMC CHAMBERLAIN

Modèle 050ACTBMC et 050ACTBLKMC • Remplacent 050ACTWF et 050ACTWFLK

Installation

1 Avant de commencer

Votre ouvre-porte de garage a un portail interne localise sur la plaque de logique de réception. Après avoir installé la nouvelle plaque de logique de réception, utilisez le numéro de série de myQ sur l'étiquette fournie pour rajouter votre ouvre-porte de garage à votre compte myQ. Les produits illustrés dans les instructions sont pour référence. Votre produit peut toutefois avoir l'air différent.

AVERTISSEMENT

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT :

- Débrancher l'alimentation batterie et l'alimentation secteur AVANT TOUTE réparation ou maintenance.

ATTENTION

Pour empêcher tout dommage à la carte logique du récepteur, NE touchez PAS au circuit imprimé de la carte logique du récepteur de remplacement durant l'installation.

Munissez-vous TOUJOURS de gants de protection et de protection pour les yeux quand vous travaillez sur une pile électrique ou sur un compartiment de batterie.

1.1 Retirez la lentille en tirant les côtés du haut de la lentille et en tournant la lentille vers le bas. Serrez les attaches de la lentille pour retirer la lentille du panneau d'extrémité.

1.2 Pour conserver votre garantie, placez l'étiquette fournie sur l'étiquette existante sur le panneau d'extrémité de l'ouvre-porte de garage.

1.3 Couperl'alimentation de l'ouvre-porte de garage.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov.

2 Retirez la carte logique du récepteur

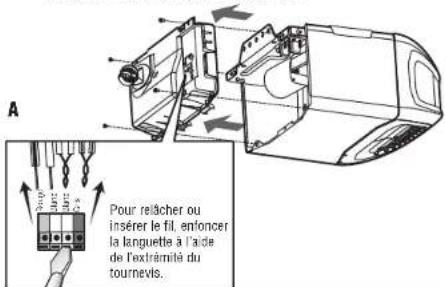

2.1 Déconnectez les fils des bornes à raccordement rapide (A) Retirez le panneau d'extrémité de la carte logique du récepteur de l'ouvre-porte de garage.

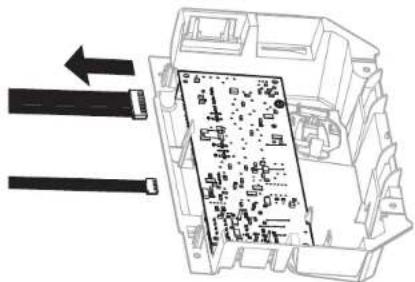

2.2 Débranchez les harnais de fils de la carte logique du récepteur. Ils se peut que vous deviez utiliser des pinces à becs pointus pour retirer les harnais.

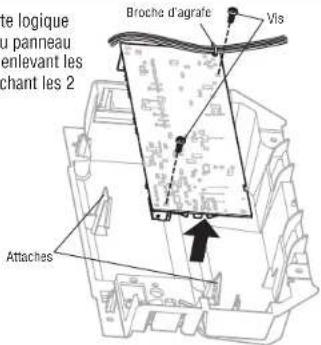

2.3 Retirez la carte logique du récepteur du panneau d'extrémité en enlevant les 2 vis et en relâchant les 2 attaches.

3 Installez le nouvelle carte logique du récepteur

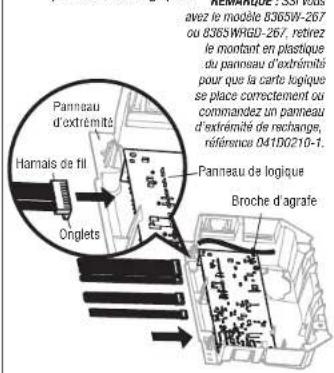

3.1 Connectez les harnais de fils à la nouvelle carte logique du récepteur. En rebranchant le harnais de fil, soyez sûr que les onglets sur le harnais de fil font face au panneau d'extrémité, pas le panneau de logique.

3.2 Insérez les fils d'antenne à travers les trous du panneau d'extrémité. Enclenchez la carte logique du récepteur en place sur le panneau d'extrémité et la fixer avec des vis.

Reconnectez le panneau d'extrémité à l'ouvre-porte de garage.

REMARQUE :

Certains modèles nécessiteront que le fil d'antenne court soit placé dans les trappes du panneau d'extrémité.

3.3 Réinsérez les fils.

Fils de commande de la porte :

• fil blanc sur la borne blanche.

• fil blanc/rouge sur la borne rouge.

Fils de détecteur-inverseur de sécurité

- fils blancs sur la borne blanche.

•filsblanc/noir sur la borne grise du panneau d'extrémité.

Pour relâcher ou insérer le fil, enfoncer la languette à l'aide de l'extrémité du tournevis.

3.4 Installez la lentille en l'alignant avec les charnières et en l'enclenchant en place. Reconnectez l'alimentation.

REMARQUE : Lors de l'Installation de la lentille, s'assurer que les fils d'antenne sont orientés vers le sol.

REMARQUE : Un essai du système d'inversion de sécurité est nécessaire pour un fonctionnement sécuritaire.

Programmation

1 Programmation d'une télécommande à l'aide du bouton learn

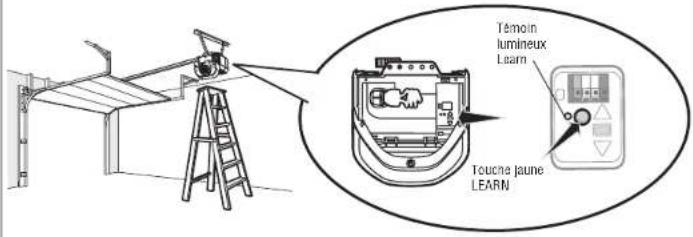

1.1 Appuyez et relâchez le bouton Learn de l'ouvre-porte de garage. Le témoin lumineux Learn s'allumera en continu pendant 30 secondes.

1.2 Dans les 30 secondes, appuyez et relâchez le bouton de la télécommande.

1.3 Relâcher le bouton lorsque la lumière de l'ouvre-porte de garage clignote. Il a appris le code. Si les ampoules ne sont pas posées, deux clics se feront entendre.

Pour programmer le signal Wi-Fi de l'ouvre-porte de garage à votre réseau, veuillez vous référer au manual d'instructions.

Réglages

1 Programmation de la course

AVERTISSEMENT

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.

• Un réglage erroné des courses de la porte de garage généra un fonctionnement approprié du système d'inversion de sécurité.
• Après avoir effectué quelque réglage que ce soit, on DOIT faire l'essai du système d'inversion de sécurité. La porte de garage DOIT remonter au contact d'un objet d'une hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) sur le sol.

1.1 Appuyersur le bouton de réglage et le maintenir enfoncé jusqu'à ce que le bouton UP commence à clignoter ou qu'un bip se fait entendre.

1.2 Appuyersur le bouton UP et le maintenir enfoncé jusqu'à ce que la porte soit à la position d'ouverture désirée.

REMARQUE : On peut utiliser les boudons UP et DOWN pour déplacer la porte vers le haut et le bas, au besoin.

1.3 Une fois que la porte est dans la position d'ouverture désirée, appuyer sur le bouton de réglage et le relâcher. L'éclairage de l'ouvre-porte de garage clignotera deux fois et le bouton DOWN commencera à clignoter.

1.4 Appuyersur le bouton DOWN et le maintenir enfoncé jusqu'à ce que la porte soit à la position de fermeture désirée.

REMARQUE : On peut utiliser les boutons UP et DOWN pour déplacer la porte vers le haut et le bas, au besoin.

1.5 Une fois que la porte est dans la position de fermeture désirée, appuyer sur le bouton de réglage et le relâcher. L'éclairage de l'ouvre-porte de garage clignotera deux fois et le bouton UP commencera à clignoter.

1.6 Appliquez l'autocollant Step Saver sous le bouton de programmation jaune.

1.7 Appuyer et relâcher le bouton UP. Lorsque la porte se déplace à la position UP programmée, le bouton DOWN commencera à clignoter.

1.8 Appuyer et relâcher le bouton DOWN. La porte se déplacera jusqu'à la position de fermeture programmée. La programmation est terminée.

2 Essai du système d'inversion de sécurité

AVERTISSEMENT

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.

- On DOIT procéder à une vérification mensuelle du système d'inversion de sécurité.

- Après avoir effectué quelque réglage que ce soit, on DOIT faire l'essai du système d'inversion de sécurité. La porte de garage DOIT remonter au contact d'un objet d'une hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) sur le sol.

2.1 La porte étant entièrement ouverte, placer une planche de 3,8 cm (1 1/2 po) d'épaisseur (ou un 2 x 4 à plat) sur le plancher, centrée sous la porte de garage.

2.2 Appuyer sur le bouton-poussoir de la télécommande pour fermer la porte. La porte DOIT remonter quand elle entre en contact avec la planche.

Si la porte s'arrête et ne remonte pas en raison de l'obstruction, augmenter la course de fermeture (voir l'étape de réglage n° 1).

Répéter l'essai. Lorsque la porte remonte au contact de la planche de 3,8 cm (1 1/2 po), retirer la planche et ouvrir-fermer la porte 3 ou 4 fois afin de vérifier le réglage.

Si l'essai échoue encore, appeler un technicien formé en systèmes de porte.

3 Essai du Système Protector®

AVERTISSEMENT

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.

3.1 Ouvrir la porte. Mettre la boîte en carton de l'ouvre-porte sur le chemin de la porte.

3.2 Appuyer sur le bouton-poussoir de la télécommande pour fermer la porte. La porte ne se déplacera pas plus de 2,5 cm (1 po) et l'éclairage de l'ouvre-porte de garage clignotera 10 fois.

L'ouvre-porte de garage ne se fermera pas à l'aide d'une télécommande si le témoin DEL d'un des deux capteurs d'inversion est éteint (ce qui avertit que le détecteur est mal aligné ou obstrué).

Si l'ouvre-porte de garage ferme la porte lorsque le capteur d'inversion de sécurité est obstrué (et que les capteurs ne sont pas à plus de 15 cm (6 po) du sol), appeler un technicien formé en systèmes de porte.

4 Synchronisation de la commande de porte

Pour synchroniser la commande de porte et l'ouvre-porte de garage, appuyez sur la barre-poussoir jusqu'à ce que l'ouvre-porte de garage s'active (cela peut prendre jusqu'à 3 pressions). Vérifiez la commande de la porte en appuyant sur la barre-poussoir, chaque pression sur la barre-poussoir activera l'ouvre-porte de garage.

Installation

1 Antes de comenzar
