Intitulé	Description
Type de produit	Récepteur
Compatibilité	Compatible avec les systèmes d'ouverture de porte de garage Chamberlain
Fréquence de fonctionnement	433 MHz
Alimentation	Alimentation par secteur
Dimensions	Dimensions compactes pour une installation facile
Installation	Installation murale ou sur surface plane
Utilisation	Permet de contrôler l'ouverture et la fermeture des portes de garage à distance
Maintenance	Vérifier régulièrement les connexions et l'état des câbles
Sécurité	Fonctionnalités de sécurité intégrées pour prévenir les accès non autorisés
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - 050ACTBLKMC CHAMBERLAIN

Comment installer le récepteur CHAMBERLAIN 050ACTBLKMC ?

Pour installer le récepteur, suivez le manuel d'instructions fourni. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Connectez les fils du récepteur aux bornes correspondantes de votre moteur de porte.

Mon récepteur ne s'active pas malgré l'alimentation électrique. Que faire ?

Vérifiez que le récepteur est correctement alimenté et que tous les câbles sont bien connectés. Essayez de réinitialiser le récepteur en le débranchant pendant 10 secondes et en le rebranchant.

Comment programmer la télécommande avec le récepteur ?

Pour programmer la télécommande, appuyez sur le bouton de programmation du récepteur jusqu'à ce que le voyant LED clignote, puis appuyez sur le bouton de la télécommande. Le voyant LED doit s'éteindre pour confirmer la programmation.

Que faire si la télécommande ne fonctionne pas avec le récepteur ?

Assurez-vous que la télécommande est à proximité du récepteur lors de la programmation. Vérifiez également les piles de la télécommande et remplacez-les si nécessaire.

Le récepteur fonctionne, mais la porte ne s'ouvre pas. Que vérifier ?

Vérifiez les connexions du moteur de la porte et assurez-vous qu'il fonctionne correctement. Assurez-vous également que rien ne bloque la porte.

Le récepteur émet un bip continu. Que signifie cela ?

Un bip continu indique généralement une erreur de programmation ou un problème de connexion. Vérifiez les connexions et réessayez la programmation du récepteur.

Comment réinitialiser le récepteur aux paramètres d'usine ?

Pour réinitialiser le récepteur, appuyez et maintenez le bouton de programmation pendant environ 10 secondes jusqu'à ce que le voyant LED clignote rapidement, puis relâchez-le.

Le récepteur ne capte pas le signal de la télécommande à distance. Que faire ?

Assurez-vous que vous êtes à portée de la télécommande et qu'il n'y a pas d'obstacles entre la télécommande et le récepteur. Vérifiez également que les piles de la télécommande sont en bon état.

MODE D'EMPLOI 050ACTBLKMC CHAMBERLAIN

REMPLACEMENT DE LA CARTE LOGIQUE

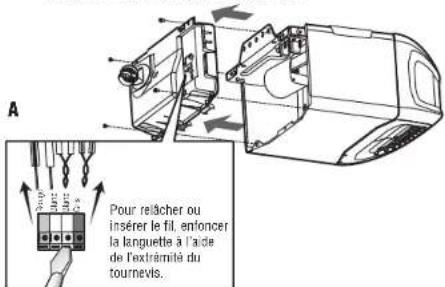

Modèle 050ACTBMC et 050ACTBLKMC • Remplacent 050ACTWF et 050ACTWFLK 1.2 Pour conserver votre garantie, placez l’étiquette fournie sur l’étiquette existante sur le panneau d’extrémité de l’ouvre-porte de garage.1.1 Retirez la lentille en tirant les côtés du haut de la lentille et en tournant la lentille vers le bas. Serrez les attaches de la lentille pour retirer la lentille du panneau d’extrémité.1.3 Couper l’alimentation de l’ouvre-porte de garage. Retirez la carte logique du récepteur 2.1 Déconnectez les fils des bornes à raccordement rapide (A) Retirez le panneau d’extrémité de la carte logique du récepteur de l’ouvre-porte de garage.

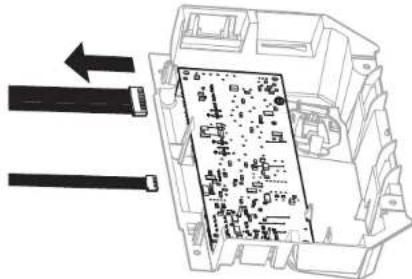

2.2 Débranchez les harnais de fils de la carte logique du

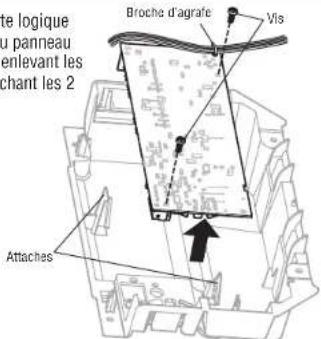

récepteur. Ils se peut que vous deviez utiliser des pinces à becs pointus pour retirer les harnais.2.3 Retirez la carte logique du récepteur du panneau d’extrémité en enlevant les 2 vis et en relâchant les 2 attaches. Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT :• Débrancher l'alimentation batterie et l'alimentation secteur AVANT TOUTE réparation ou maintenance. ATTENTIONATTENTION AVERTISSEMENTAVERTISSEMENT AVERTISSEMENTAVERTISSEMENT AVERTISSEMENTAVERTISSEMENT Pour relâcher ou insérer le fil, enfoncer la languette à l’aide de l’extrémité du tournevis. Rouge Blanc Blanc Gris Votre ouvre-porte de garage a un portail interne localise sur la plaque de logique de réception. Après avoir installé la nouvelle plaque de logique de réception, utilisez le numéro de série de myQ sur l’étiquette fournie pour rajouter votre ouvre-porte de garage à votre compte myQ. Les produits illustrés dans les instructions sont pour référence. Votre produit peut toutefois avoir l’air différent. Pour empêcher tout dommage à la carte logique du récepteur, NE touchez PAS au circuit imprimé de la carte logique du récepteur de remplacement durant l’installation.Munissez-vous TOUJOURS de gants de protection et de protection pour les yeux quand vous travaillez sur une pile électrique ou sur un compartiment de batterie. ATTENTION ATTENTION AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT Vis Broche d’agrafeAttaches AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l’État de la Californie comme cause de cancers, d’anomalies congénitales et d’autres problèmes liés à la reproduction. Pour plus d’informations, visitez www.P65Warnings.ca.gov.6 Installez le nouvelle carte logique du récepteur

Fils de commande de la porte :

• fil blanc sur la borne blanche.

• fil blanc/rouge sur la borne rouge. Fils de détecteur-inverseur de sécurité

• fils blancs sur la borne blanche.

• fils blanc/noir sur la borne grise du panneau d’extrémité. REMARQUE : Un essai du système d’inversion de sécurité est nécessaire pour un fonctionnement sécuritaire.

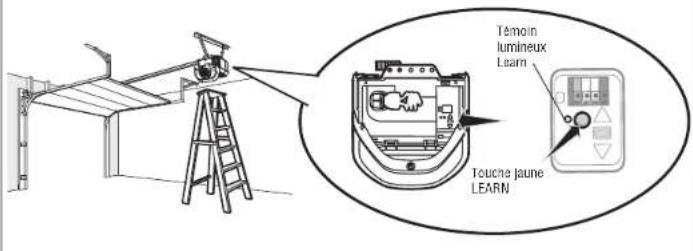

1.1 Appuyez et relâchez le bouton Learn de l’ouvre-porte de garage. Le témoin lumineux Learn

s’allumera en continu pendant 30 secondes.

1.2 Dans les 30 secondes, appuyez et

relâchez le bouton de la télécommande.

1.3 Relâcher le bouton lorsque la lumière

de l’ouvre-porte de garage clignote. Il a appris le code. Si les ampoules ne sont pas posées, deux clics se feront entendre. Programmation d’une télécommande à l’aide du bouton learn Témoin lumineux Learn Touche jaune LEARN

3.4 Installez la lentille en l’alignant avec

les charnières et en l’enclenchant en place. Reconnectez l’alimentation. REMARQUE : Lors de l’installation de la lentille, s’assurer que les fils d’antenne sont orientés vers le sol.

3.2 Insérez les fils d’antenne à travers

les trous du panneau d’extrémité. Enclenchez la carte logique du récepteur en place sur le panneau d’extrémité et la fixer avec des vis. REMARQUE : Certains modèles nécessiteront que le fil d’antenne court soit placé dans les trappes du panneau d’extrémité. Fils d’antenne Fils d’antenne Pour relâcher ou insérer le fil, enfoncer la languette à l’aide de l’extrémité du tournevis. RougeBlancBlanc Gris Pour programmer le signal Wi-Fi de l’ouvre-porte de garage à votre réseau, veuillez vous référer au manual d’instructions. Panneau de logique Broche d’agrafe Harnais de fil Panneau d’extrémité Onglets REMARQUE: SSi vous avez le modèle 8365W-267 ou 8365WRGD-267, retirez le montant en plastique du panneau d’extrémité pour que la carte logique se place correctement ou commandez un panneau d’extrémité de rechange, référence 041D0210-1.

3.1 Connectez les harnais de fils à la

nouvelle carte logique du récepteur. En rebranchant le harnais de fil, soyez sûr que les onglets sur le harnais de fil font face au panneau d’extrémité, pas le panneau de logique. Reconnectez le panneau d’extrémité à l’ouvre-porte de garage.7 Programmation de la course

Sans un système d’inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.

• Un réglage erroné des courses de la porte de garage gênera un fonctionnement approprié du système d’inversion de sécurité.

• Après avoir effectué quelque réglage que ce soit, on DOIT faire l’essai du système d’inversion de sécurité. La porte de garage DOIT remonter au contact d’un objet d’une hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) sur le sol. ATTENTIONATTENTION AVERTISSEMENTAVERTISSEMENT AVERTISSEMENTAVERTISSEMENT AVERTISSEMENTAVERTISSEMENT

1.1 Appuyer sur le bouton de réglage

et le maintenir enfoncé jusqu’à ce que le bouton UP commence à clignoter ou qu’un bip se fait entendre.

1.2 Appuyer sur le bouton UP et le

maintenir enfoncé jusqu’à ce que la porte soit à la position d’ouverture désirée.

1.3 Une fois que la porte est dans la

position d’ouverture désirée, appuyer sur le bouton de réglage et le relâcher. L’éclairage de l’ouvre-porte de garage clignotera deux fois et le bouton DOWN commencera à clignoter. REMARQUE : On peut utiliser les boutons UP et DOWN pour déplacer la porte vers le haut et le bas, au besoin.REMARQUE : On peut utiliser les boutons UP et DOWN pour déplacer la porte vers le haut et le bas, au besoin.

1.4 Appuyer sur le bouton DOWN et le

maintenir enfoncé jusqu’à ce que la porte soit à la position de fermeture désirée.

1.5 Une fois que la porte est dans la

position de fermeture désirée, appuyer sur le bouton de réglage et le relâcher. L’éclairage de l’ouvre-porte de garage clignotera deux fois et le bouton UP commencera à clignoter.

1.6 Appliquez l’autocollant Step Saver sous

le bouton de programmation jaune.

1.7 Appuyer et relâcher le bouton UP.

Lorsque la porte se déplace à la position UP programmée, le bouton DOWN commencera à clignoter.

1.8 Appuyer et relâcher le bouton DOWN.

La porte se déplacera jusqu’à la position de fermeture programmée. La programmation est terminée.

• Si l’éclairage de l’ouvre-porte de garage clignote 5 fois au cours des étapes de programmation de la course, le délai de programmation a expiré. Si l’éclairage de l’ouvre-porte de garage clignote 10 fois au cours des étapes de programmation de la course, les capteurs d’inversion de sécurité sont mal alignés ou obstrués. Lorsque les capteurs sont alignés et dégagés, effectuer un cycle d’ouverture et de fermeture complet de la porte en utilisant la télécommande ou les boutons UP et DOWN. La programmation est terminée. Si on ne parvient pas à actionner la porte, répéter les étapes de la programmation de la course. Réglages8

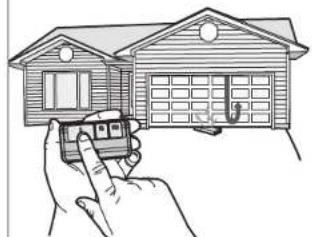

3.2 Appuyer sur le bouton-poussoir de

la télécommande pour fermer la porte. La porte ne se déplacera pas plus de 2,5 cm (1 po) et l’éclairage de l’ouvre-porte de garage clignotera 10 fois. Essai du Systéme Protector

3.1 Ouvrir la porte. Mettre la boîte en carton

de l’ouvre-porte sur le chemin de la porte. L’ouvre-porte de garage ne se fermera pas à l’aide d’une télécommande si le témoin DEL d’un des deux capteurs d’inversion est éteint (ce qui avertit que le détecteur est mal aligné ou obstrué). Si l’ouvre-porte de garage ferme la porte lorsque le capteur d’inversion de sécurité est obstrué (et que les capteurs ne sont pas à plus de 15 cm (6 po) du sol), appeler un technicien formé en systèmes de porte.

2.1 La porte étant entièrement ouverte,

placer une planche de 3,8 cm (1 1/2 po) d’épaisseur (ou un 2 x 4 à plat) sur le plancher, centrée sous la porte de garage. Essai du système d’inversion de sécurité

2.2 Appuyer sur le bouton-poussoir de la

télécommande pour fermer la porte. La porte DOIT remonter quand elle entre en contact avec la planche. Si la porte s’arrête et ne remonte pas en raison de l’obstruction, augmenter la course de fermeture (voir l’étape de réglage nº 1). Répéter l’essai. Lorsque la porte remonte au contact de la planche de 3,8 cm (1 1/2 po), retirer la planche et ouvrir-fermer la porte 3 ou 4 fois afin de vérifier le réglage. Si l’essai échoue encore, appeler un technicien formé en systèmes de porte. Sans un système d’inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.

• On DOIT procéder à une vérification mensuelle du système d’inversion de sécurité.

• Après avoir effectué quelque réglage que ce soit, on DOIT faire l’essai du système d’inversion de sécurité. La porte de garage DOIT remonter au contact d’un objet d’une hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) sur le sol. ATTENTIONATTENTION AVERTISSEMENTAVERTISSEMENT AVERTISSEMENTAVERTISSEMENT AVERTISSEMENTAVERTISSEMENT

Sans un système d’inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme. ATTENTIONATTENTION AVERTISSEMENTAVERTISSEMENT AVERTISSEMENTAVERTISSEMENT AVERTISSEMENTAVERTISSEMENT Synchronisation de la commande de porte

Pour synchroniser la commande de porte et l’ouvre-porte de garage, appuyez sur la barre-poussoir jusqu’à ce que l’ouvre-porte de garage s’active (cela peut prendre jusqu’à 3 pressions). Vérifiez la commande de la porte en appuyant sur la barre-poussoir, chaque pression sur la barre-poussoir activera l’ouvre-porte de garage.9
