Tipo de producto	Receptor para abrepuertas de garaje
Marca	Chamberlain
Modelo	050ACTBMC (reemplaza 050ACTWF)
Dimensiones (aprox.)	12 x 6 x 2 cm
Peso (aprox.)	100 g
Alimentación	Integrada al abrepuertas de garaje (24 V CC)
Funciones principales	Reemplazo de la placa lógica de recepción; compatible con myQ; programación de controles remotos y ajuste de la carrera
Conectividad	Wi-Fi integrado para control remoto via myQ
Frecuencia de funcionamiento	315 MHz (según modelo)
Mantenimiento y limpieza	Limpiar con un paño seco; no usar productos químicos
Seguridad	Integra el sistema Protector®; prueba de inversión de seguridad obligatoria después de la instalación
Piezas de repuesto y reparabilidad	Etiqueta incluida para garantizar la garantía; panel extremo de repuesto ref. 041DG210-1
Información general	Diseñado para ser instalado por un profesional; requiere desconectar la alimentación antes de cualquier intervención

Preguntas frecuentes - 050ACTBMC CHAMBERLAIN

¿Cómo retirar la lente del abrepuertas de garaje?

Tire de los lados de la parte superior de la lente y gírela hacia abajo. Apriete los sujetadores para retirarla del panel extremo.

¿Debo desconectar la alimentación antes de instalar el receptor?

Sí, para evitar lesiones graves o la muerte, desconecte siempre la alimentación de la batería y de la red antes de cualquier reparación.

¿Cómo conectar los cables de control de la puerta?

Conecte el cable blanco al borne blanco y el cable blanco/rojo al borne rojo. Use un destornillador para presionar la lengüeta.

¿Cómo programar un control remoto con el botón Learn?

Presione y suelte el botón Learn (indicador encendido 30 s). Dentro de los 30 s, presione y suelte el botón del control remoto. La luz parpadea para confirmar.

¿Cómo ajustar la carrera de la puerta?

Mantenga presionado el botón de ajuste hasta que UP parpadee. Use UP/DOWN para posicionar la puerta, luego presione ajuste. Repita para el cierre.

¿Cómo probar el sistema de inversión de seguridad?

Coloque una tabla de 1,5 pulg (3,8 cm) en el suelo debajo de la puerta. Cierre la puerta con el control remoto: debe subir al contacto. Si no es así, ajuste la carrera.

¿Qué hacer si la puerta no se invierte durante la prueba?

Aumente la carrera de cierre (paso de ajuste n.° 1) y repita la prueba. Si el problema persiste, llame a un técnico.

¿Cómo probar el sistema Protector®?

Coloque un cartón en el camino de la puerta. Cierre con el control remoto: la puerta no debe bajar más de 1 pulg y la luz parpadea 10 veces.

¿Cómo sincronizar el control de puerta mural?

Presione la barra pulsadora hasta que el abrepuertas se active (hasta 3 presiones). Cada presión posterior activará el abrepuertas.

¿Dónde colocar la etiqueta incluida con el receptor?

Coloque la etiqueta sobre la etiqueta existente en el panel extremo del abrepuertas para conservar la garantía.

MANUAL DE USUARIO 050ACTBMC CHAMBERLAIN

Su abre-puertas de garaje tiene una gateway interno que se encuentra en la tabla lógica. Después de instalar la nueva tabla lógica, utilice el número de serie de la myQ se encuentra en la etiqueta, siempre añadir su puerta del garaje a su cuenta myQ. Los productos ilustrados en las instrucciones son para su referencia. Su producto puede verse diferente.

ADVERTENCIA

Para reducir el riesgo de INCENDIO o LESIONES a las personas:

- Desconecte TODA la corriente eléctrica y de la batería ANTES de realizar cualquier servicio o mantenimiento.

PRECAUCIÓN

Para evitar que se dañe la tarjeta lógica/el receptor, NO toque la tarjeta de circuito impresa de la tarjeta lógica/del receptor de reemplazo durante la instalación. SIEMPRE uso los guantes protectores y protección ocular cuando cambiar la batería o trabajando cerca el compartimiento de la batería.

1.1 Retire la lente de luz tirando de los lados superiores de la lente de luz y rotando la lente de luz hacia abajo. Ajuste los precintos de la lente de luz para retirar la lente del panel posterior.

1.2 A fin de conservar su garantía, coloque la etiqueta suministrada sobre la etiqueta existente en el panel posterior del abre-puertas de garaje.

1.3 Disconecte la energía eléctrica al abre-puertas del garaje.

ADVERTENCIA: Este producto puede exponerle a productos químicos (incluido el plomo), que a consideración del estado de California causan cáncer, defectos congénitos u otros daños reproductivos. Para más información, visite www.P65Warnings.ca.gov.

2 Retire la tarjeta lógica del receptor

2.1 Desconecte los cables de los terminales de conexión rápida (A). Retire el panel posterior de la tarjeta lógica del receptor del abre-puertas de garaje.

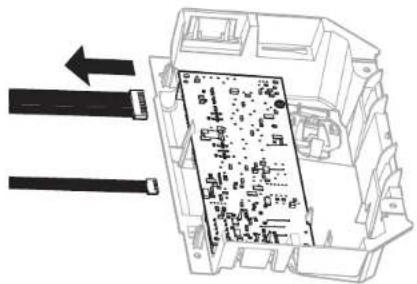

2.2 Desenchufe los hatos de cable de la tarjeta lógica del receptor. Para retirar los hatos, puede necesitar pinzas de punta fina.

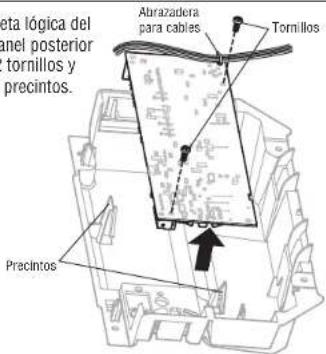

2.3 Retire la tarjeta lógica del receptor del panel posterior retirando los 2 tornillos y soltando los 2 precintos.

3 Instale la nueva tarjeta lógica del receptor

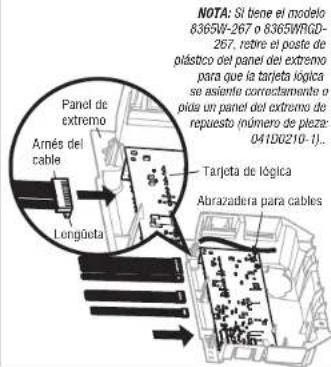

3.1 Conecte el hato de cables a la nueva tarjeta lógica del receptor. Al volver a conectar el arnés del cable, esté seguro que las lengüeta en el arnés del cable están haciendo frente al panel de extremo, no la tarjeta de lógica.

3.2 Insertelos cables de la antena a través de los orificios del panel posterior. Coloque la tarjeta lógica del receptor en su lugar en el panel posterior y sujétela con tornillos.

Vuelva a conectar el panel del extremo al abrepuertas de garaje.

NOTA: En algunos modelos, el cable corto de la antena se deberá colocar en los compartimientos del panel posterior.

3.3 Vuelva a insertar los cables. Cables de control de la puerta: •elcable blanco en el terminal blanco.

- alcable blanco/rojo en el terminal rojo.

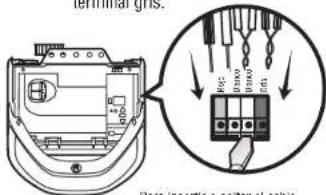

Cablesde los sensores de seguridad: - loscables blancos en el terminal blanco. - loscables blancos/negros en el terminal gris.

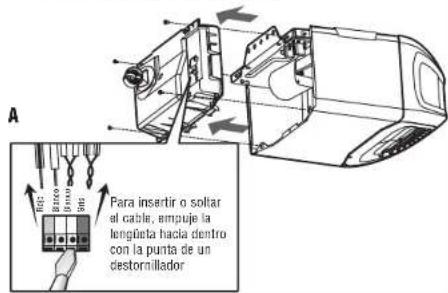

Para insertir o soitar el cable, empuje la lengüeta hacia dentro con la punta de un destornillador.

3.4 Instale la lente de luz alineándola con las bisagras y colocándola en su lugar. Vuelva a conectar la energía.

NOTA: Al instalar la lente de luz, asegúrese de que los cabies de la antena coelguen derechos hacia abajo.

NOTA: Se deberá realizar una prueba del sistema de reversa de seguridad para asegurar un funcionamiento seguro.

Programación

1 Programar un control remoto usando el botón "Aprendizaje"

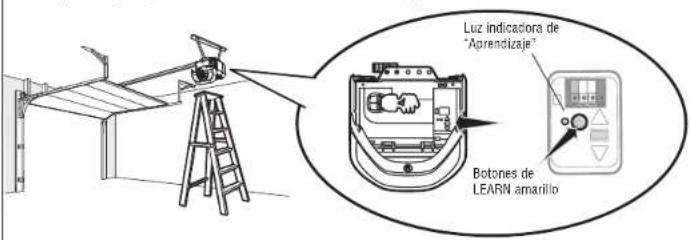

1.1 Presione y suelte el botón "Aprendizaje" del abre-puertas de garaje. La luz indicadora de "Aprendizaje" permanecerá encendida durante 30 segundos.

Para programar el abre-puertas de garaje de Wi-Fi a su red, consulte el manual del propietario.

1.2 En menos de 30 segundos, mantenga presionado el botón del control remoto.

1.3 Suelte el botón cuando la luz del abre-puertas de garaje parpadee. Ya aprendió el código. Si no se han colocado las bombillas, se escucharán dos chasquidos.

1 Programación de la carrera

ADVERTENCIA

Si el sistema de retroceso de seguridad no se ha instalado debidamente, las personas (y los niños pequeños en particular) podrían sufrir LESIONES GRAVES o INCLUSO LA MUERTE cuando se cierra la puerta de la garaje.

• El ajuste incorrecto de los límites del recorrido de la puerta del garaje interferirá con la operación adecuada del sistema de reversa de seguridad.
• Después de llevar a cabo cualquier ajuste, se DEBE probar el sistema de retroceso de seguridad. La puerta DEBE retroceder al entrar en contacto con un objeto de 3.8 cm (1-1/2 de pulg.) de altura (o bien un pedazo de madera de 3.8 cm (2x4 pulg.) acostado) en el piso.

1.10primay mantenga oprimido el botón "Ajuste" hasta que el botón ARRIBA empiece a parpadear y/o se escuche una señal sonora.

1.2 Oprima y mantenga oprimido el botón ARRIBA hasta que la puerta se encuentre en la posición deseada.

NOTA: Los botones ARRIBA y ABAJO se pueden utilizar para mover la puería hacia amiba y hacia abajo según sea necesario.

1.3 Una vez que la puerta esté en la posición deseada, oprima y suelte el Botón "Ajuste". Las luces del abre puertas de garaje parpadearán dos veces y el botón ABAJO comenzará a parpadear.

1.4 Oprima y mantenga oprimido el botón ABAJO hasta que la puerta se encuentre en la posición deseada.

NOTA: Los botones ARRIBA y ABAJO se pueden utilizar para mover la puerta hacia amba y hacia abajo según sea necesario.

1.5Unavez que la puerta esté en la posición deseada, oprima y suelte el Botón "Ajuste". Las luces del abre puertas de garaje parpadearán dos veces y el botón ARRIBA comenzará a parpadear.

1.6Añadala pegatina Step Saver debajo del botón de programación amarillo.

1.7 Presione y suelte el botón ARRIBA. Cuando la puerta empiece su carrera hasta la posición programada de ARRIBA, el botón ABAJO comenzará a parpadear.

1.8 Presione y suelte el botón ABAJO. La puerta empezará su carrera hasta la posición programada de ABAJO. La programación ha finalizado.

* Si las luces del abre-puertas de garaje parpađean 5 veces durante los pasos de Programación de la carrera, el tiempo de programación se ha agotado. Si las luces del abre-puertas de garaje parpadean 10 veces durante los pasos de Programación de la carrera, los sensores de reversa de seguridad están mal alineados u obstruidos. Una vez que los sensores estén alineados y libres de obstrucciones, inicie un ciclo completo hacia arriba y hacia abajo utilizando el control remoto o los botones ARRIBA y ABAJO. La programación ha finalizado. Si no puede operar la puerta hacia arriba o hacia abajo, repita los pasos de Programación de la carrera.

2 Prueba del sistema de seguridad de reversa

ADVERTENCIA

Si el sistema de retroceso de seguridad no se ha instalado debidamente, las personas (y los niños pequeños en particular) podrían sufrir LESIONES GRAVES o INCLUSO LA MUERTE cuando se cierra la puerta de la garaje.

• El sistema de reversa de seguridad se DEBE probar cada mes.
• Después de llevar a cabo cualquier ajuste, se DEBE probar el sistema de retroceso de seguridad. La puerta DEBE retroceder al entrar en contacto con un objeto de 3.8 cm (1-1/2 de pulg.) de altura (o bien un pedazo de madera de 3.8 cm (2x4 pulg.) acostado) en el piso.

2.1 Conla puerta completamente abierta, coloque una tabla de 3.8 cm (1-1/2 de pulg.) (o de 2 x 4 acostada sobre el piso) en el centro bajo la puerta del garaje.

2.20 primael botón pulsador del control remoto para cerrar la puerta. La puerta DEBE retroceder al entrar en contacto con la tabla.

Si la puerta se detiene y no retrocede al hacer contacto con la obstrucción, se debe ajustar la carrera. Aumente el recorrido de cierre (consulte el paso 1 de la sección Ajustes).

Repita la prueba. Cuando la puerta retroceda al entrar en contacto con la tabla de 3.8 cm (1-1/2 de pulg.), retire la tabla y abra/cierre la puerta 3 ó 4 veces para probar el ajuste. Si la prueba sigue fallando, llame a un técnico especializado en sistemas de puertas.

3 Prueba del Protector System®

ADVERTENCIA

Si el sistema de auto-reversa de seguridad no se ha instalado debidamente, las personas (y los niños pequeños en particular) podrían sufrir ACCIDENTES GRAVES o FATALES cuando se cierre la puerta del garaje.

3.1 Abra la puerta. Coloque la caja del abre-puertas de garaje en el recorrido de la puerta.

3.2 Oprima el botón pulsador del control remoto para cerrar la puerta. La puerta no se moverá más de 2,5 cm (1 pulgada), y las luces del abre-puertas de garaje parpadearán 10 veces.

El abre-puertas de garaje no se cerrará mediante un control remoto si el LED del sensor de reversa de seguridad está apagado (alertándolo de que el sensor está mal alineado u obstruido).

Si el abre-puertas de garaje cierra la puerta cuando el sensor de reversa de seguridad está obstruido (y los sensores están a no más de 15 cm [6 pulgadas] por encima del piso), llame a un técnico especializado en sistemas de puertas.

4 Sincronizaón del control de puerta

Para sincronizar el control fijo con el abre-puerta pulsar el control hasta que se active el abre-puerta (podría llevar hasta tres intentos). Prueba el control de la puerta a pulsar el pulsadora de barra, cada vez que se pulsa el control fijo se activará el mecanismo del abre-puerta.
