Caractéristiques	Détails
Type de haut-parleur	Actif 2 voies
Puissance de sortie	400 W RMS
Réponse en fréquence	40 Hz - 20 kHz
Dimensions	360 x 600 x 360 mm
Poids	15 kg
Connectivité	Entrées XLR, TRS, RCA
Utilisation recommandée	Concerts, événements, installations fixes
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Utiliser avec une protection contre les surtensions
Garantie	2 ans

FOIRE AUX QUESTIONS - Opera 15 DB Technologies

Comment connecter mon haut-parleur DB Technologies Opera 15 à un ordinateur ?

Utilisez un câble XLR ou jack de 6,35 mm pour relier la sortie audio de votre ordinateur à l'entrée du haut-parleur. Assurez-vous que le haut-parleur est allumé et que le volume est réglé à un niveau approprié.

Que faire si le son est distordu ?

Vérifiez le niveau de volume sur votre source audio et sur le haut-parleur. Si le volume est trop élevé, cela peut causer une distorsion. Essayez de réduire le volume et de tester à nouveau.

Mon haut-parleur ne s'allume pas, que faire ?

Assurez-vous que le haut-parleur est correctement branché à une prise électrique fonctionnelle. Vérifiez également le câble d'alimentation pour toute anomalie. Si le problème persiste, contactez le service après-vente.

Comment régler les basses et les aigus sur le DB Technologies Opera 15 ?

Utilisez les réglages de tonalité situés à l'arrière de l'appareil. Tournez le bouton des basses et des aigus pour ajuster le son selon vos préférences.

Puis-je utiliser plusieurs haut-parleurs DB Technologies Opera 15 ensemble ?

Oui, vous pouvez connecter plusieurs haut-parleurs en série ou en parallèle selon vos besoins. Assurez-vous que votre source audio peut gérer plusieurs sorties.

Comment nettoyer mon haut-parleur DB Technologies Opera 15 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez d'utiliser des produits chimiques qui pourraient endommager la surface. Ne pas nettoyer avec de l'eau ou des liquides.

Quelle est la puissance nominale du DB Technologies Opera 15 ?

Le haut-parleur DB Technologies Opera 15 a une puissance nominale de 400 Watts en continu et jusqu'à 800 Watts en crête.

Le haut-parleur grésille, que dois-je faire ?

Vérifiez les connexions et assurez-vous qu'il n'y a pas de court-circuit. Testez le haut-parleur avec une autre source audio pour déterminer si le problème vient de la source ou du haut-parleur lui-même.

Quelle est la réponse en fréquence du DB Technologies Opera 15 ?

La réponse en fréquence du DB Technologies Opera 15 est de 50 Hz à 20 kHz, ce qui permet une reproduction audio riche et détaillée.

Comment transportez-vous le haut-parleur en toute sécurité ?

Utilisez une housse de protection ou un transporteur adapté pour éviter les chocs. Assurez-vous que le haut-parleur est fixé et stable pendant le transport.

MODE D'EMPLOI Opera 15 DB Technologies

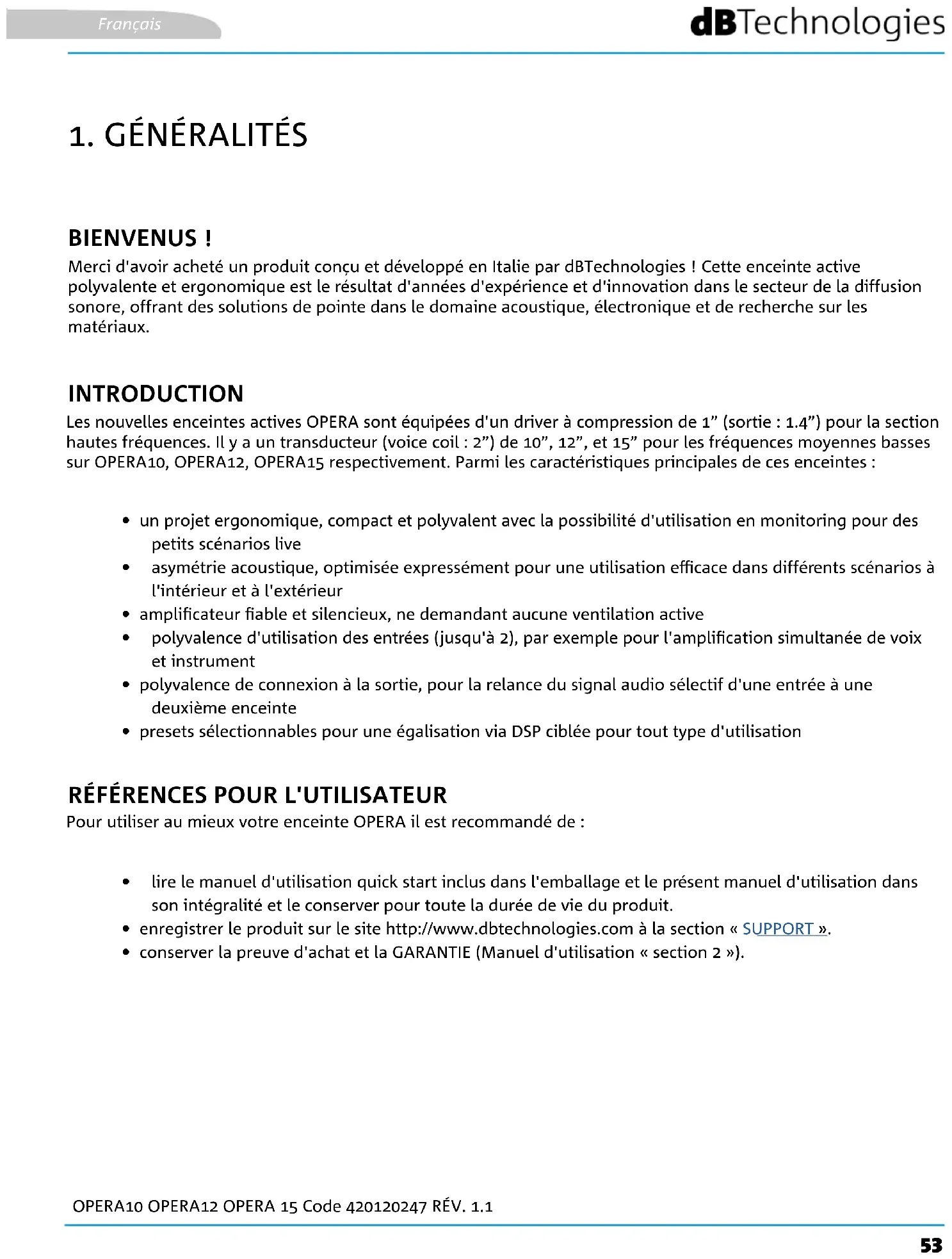

Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Cette enceinte active polyvalente et ergonomique est le résultat d'années d'expérience et d'innovation dans le secteur de la diffusion sonore, offrant des solutions de pointe dans le domaine acoustique, électronique et de recherche sur les matériaux. Les nouvelles enceintes actives OPERA sont équipées d'un driver à compression de 1” (sortie : 1.4”) pour la section hautes fréquences. Il y a un transducteur (voice coil : 2”) de 10”, 12”, et 15” pour les fréquences moyennes basses sur OPERA10, OPERA12, OPERA15 respectivement. Parmi les caractéristiques principales de ces enceintes : Pour utiliser au mieux votre enceinte OPERA il est recommandé de :

• un projet ergonomique, compact et polyvalent avec la possibilité d'utilisation en monitoring pour des petits scénarios live

• asymétrie acoustique, optimisée expressément pour une utilisation efcace dans différents scénarios à l'intérieur et à l'extérieur

• amplicateur able et silencieux, ne demandant aucune ventilation active

• polyvalence d'utilisation des entrées (jusqu'à 2), par exemple pour l'amplication simultanée de voix et instrument

• polyvalence de connexion à la sortie, pour la relance du signal audio sélectif d'une entrée à une deuxième enceinte

• presets sélectionnables pour une égalisation via DSP ciblée pour tout type d'utilisation

• lire le manuel d'utilisation quick start inclus dans l'emballage et le présent manuel d'utilisation dans son intégralité et le conserver pour toute la durée de vie du produit.

• enregistrer le produit sur le site http://www.dbtechnologies.com à la section « SUPPORT ».

• conserver la preuve d'achat et la GARANTIE (Manuel d'utilisation « section 2 »). Français54 OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES

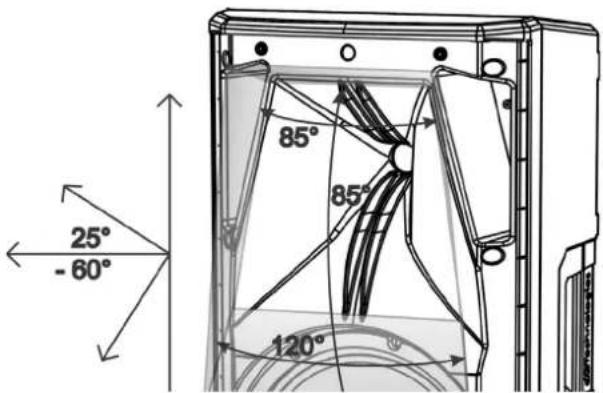

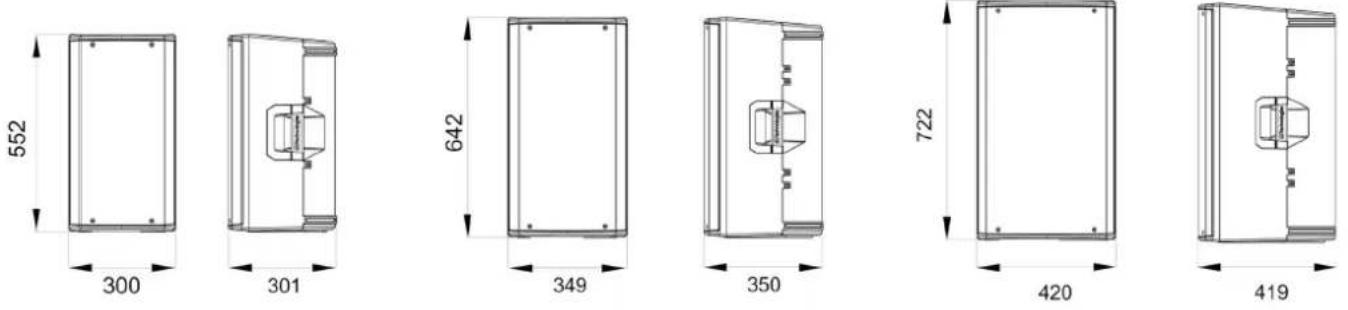

DIMENSIONS COUVERTURE ACOUSTIQUE La série OPERA a été conçue avec une attention particulière à l'optimisation du poids et de l'encombrement. Le coffret est le plus léger que possible et robuste à la fois, il intègre 2 poignées, une latérale et une supérieure, pour une maniabilité aisée. Pour une comparaison rapide des 3 modèles, on reporte ci-dessous les mesures totales : OPERA10 - 300 mm (L), 552 mm (H), 301 mm (P) OPERA12 - 349 mm (L), 642 mm (H), 350 mm (P) OPERA15 - 420 mm (L), 772 mm (H), 419 mm (P) L'ampleur particulière du pavillon, représenté schématiquement dans la gure, est commune aux 3 modèles. À l'horizontale, la couverture diffère entre la valeur de 85° (partie supérieure) et de 120° (partie inférieure). Cet expédient optimise l'émission acoustique par exemple dans le cas d'installation verticale dans des milieux réverbérants. L'ampleur verticale totale (85°) est asymétrique, toujours dans le but d'accentuer la pénétration sonore du pavillon avec une couverture ciblée. Veuillez considérer ces données en cas d'emploi éventuel avec fonction de monitoring ou d'installation horizontale (murale) Français55 OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1 CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE L'amplicateur numérique, classe D, est le cœur de la série OPERA. Le système est silencieux et ne demande aucun refroidissement par ventilateur. Le contrôle du système se fait par le biais d'un puissant DSP dédié qui gère plusieurs paramètres. La puissance de l'amplication sonore est de 600 W RMS pour tous les modèles. Le panneau du DIGIPRO G3 est caractérisé par : ATTENTION !

• Protéger le module contre l'humidité.

• N'essayer en aucun cas d'ouvrir l'amplicateur.

• En cas de dysfonctionnement, couper immédiatement l'alimentation et débrancher le module du réseau, puis contacter un réparateur agréé.

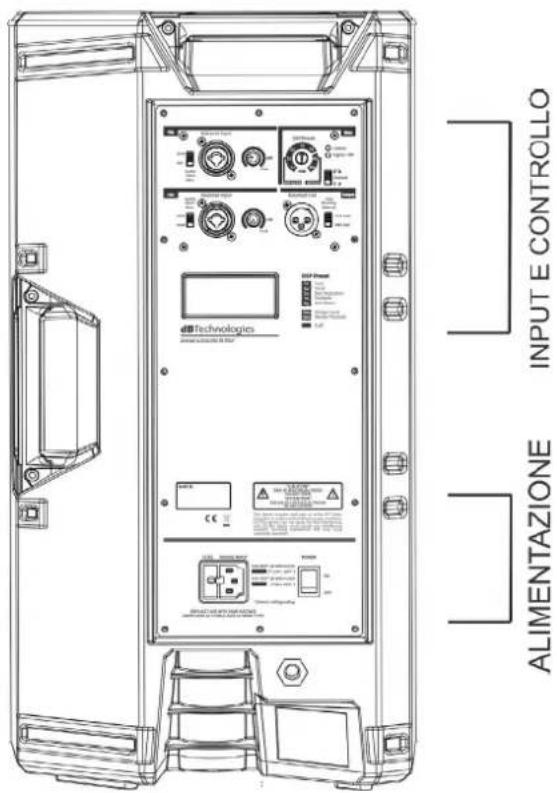

• Section d'Entrée et de Contrôle

• Section d'Alimentation Français

• Ne jamais démonter la grille frontale de protection du produit. Pour prévenir le danger de choc électrique, en cas d’endommagement accidentel ou de remplace- ment de la grille de protection (à effectuer auprès du service assistance) , couper immédiatement l’alimentation. Ne jamais brancher l’alimentation secteur avec la grille démontée. ATTENTION !56 OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1 ATTENTION ! Ne pas utiliser l'enceinte pendant une longue période de temps avec la LED limiter allumée xe ou clignotante en permanence, ce qui indique un fonctionnement en état de stress excessif dans des conditions de distorsion. SECTION D'ENTRÉE ET DE CONTRÔLE

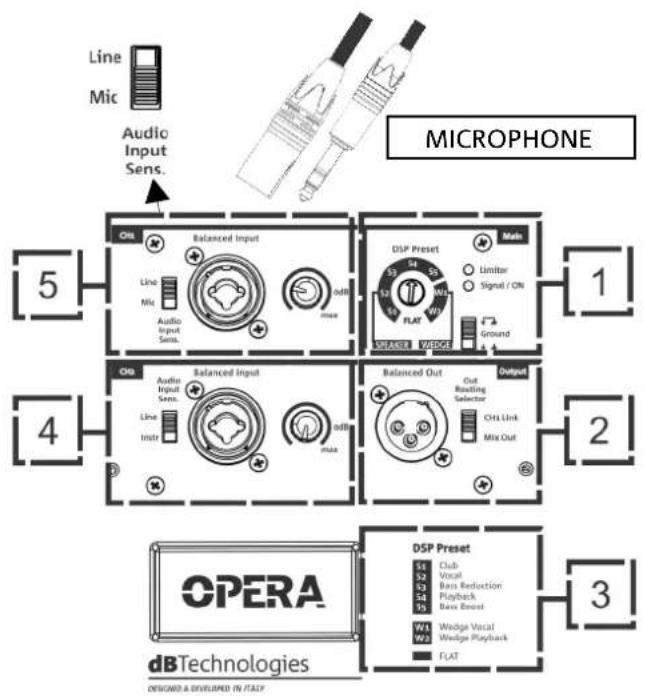

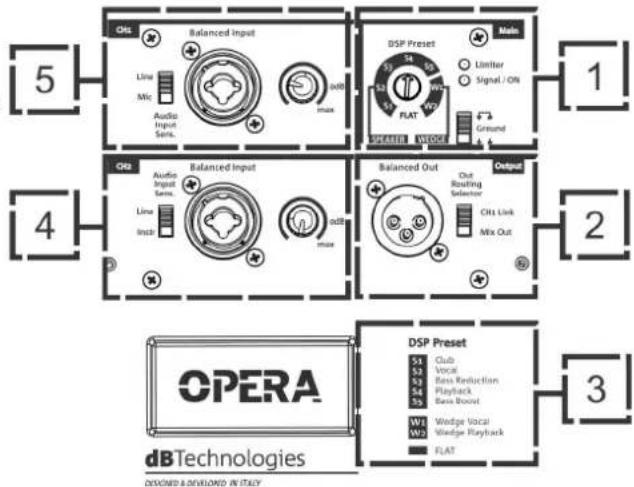

1. SECTION DE RÉGLAGE GÉNÉRAL « Main »

Complète de commande rotative à 8 positions « DSP Preset », des LED de signalisation « Limiter » et « Signal / ON », et de l'interrupteur de « ground lift ».

2. SECTION « Output »

Équipée de connecteur pour câble symétrique (XLR), elle comprend le sélecteur « Out Routing Selector », nécessaire pour la distinction des entrées à la sortie en cas de raccordement à une autre enceinte.

3. DSP PRESET - TABLEAU

Les presets sélectionnables gurent dans ce tableau en tant que mémorandum. Presets conseillés dans l'utilisation normale : S1 - Club, approprié pour un milieu d'intérieur de petit à moyen S2 - Vocal, pour une reproduction ou exécution vocale optimisée S3 - Bass reduction, avec atténuation des basses fréquences, pour l'emploi dans les milieux réverbérants S4 - Playback, optimisé pour la reproduction musicale (par exemple depuis lecteur MP3) S5 - Bass boost, idéal pour l'accentuation des basses fréquences Presets conseillés dans l'utilisation fonction de monitoring (wedge) : W1 - Wedge Vocal, à utiliser en position monitoring (wedge) et exécution vocale W2 - Wedge Playback, à utiliser en position monitoring (wedge) et reproduction d'un programme de musique Preset excluant toute égalisation : FLAT - à congurer si vous ne souhaitez aucune égalisation Français

4. SECTION D'ENTRÉE « CH2 »

Équipée de connecteur Combo pour la connexion des câbles avec connecteurs XLR et TRS (symétriques et asymétriques), elle comprend le réglage du niveau du canal et un interrupteur pour l'adaptation de l'entrée à une impédance au niveau de ligne (« Line »), ou à une haute impédance (« Instr »), comme par exemple dans le cas de

5. SECTION D'ENTRÉE « CH1 »

Équipée de connecteur Combo pour la connexion des câbles avec connecteurs XLR et TRS (symétriques et asymétriques), elle comprend le réglage du niveau du canal et un interrupteur pour l'adaptation de l'impédance au niveau de ligne (« Line »), ou au niveau de microphone (« Mic »).57 OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1 ATTENTION ! Utiliser exclusivement des câbles haute qualité et intacts. L'utilisation de câbles de mauvaise qualité ou endommagés pourrait affecter la correcte fonctionnalité de l'enceinte.

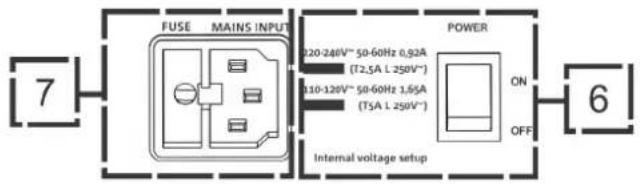

7. ENTRÉE D'ALIMENTATION « MAINS INPUT »

Entrée pour connecteur VDE, pour la connexion au réseau électrique de ligne.

Vérier l'intégralité du contenu de l'emballage de l'enceinte OPERA 10 \ OPERA 12 \ OPERA 15. L’emballage contient :

• câble d'alimentation VDE

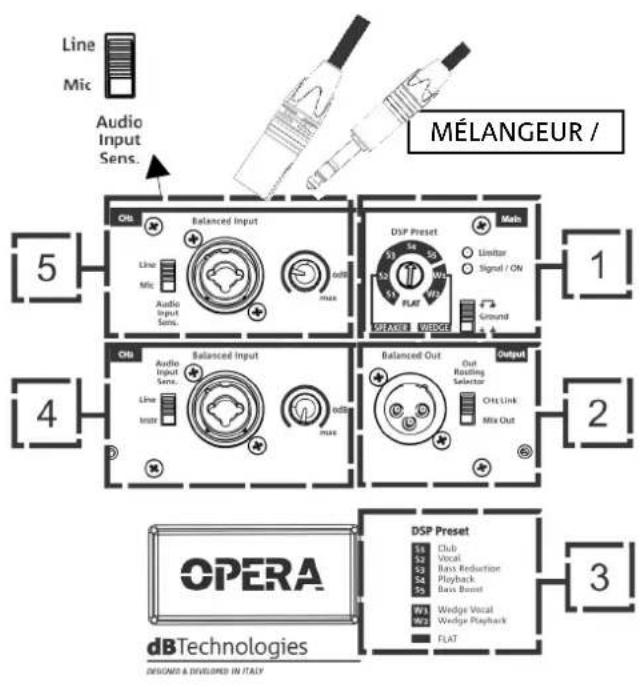

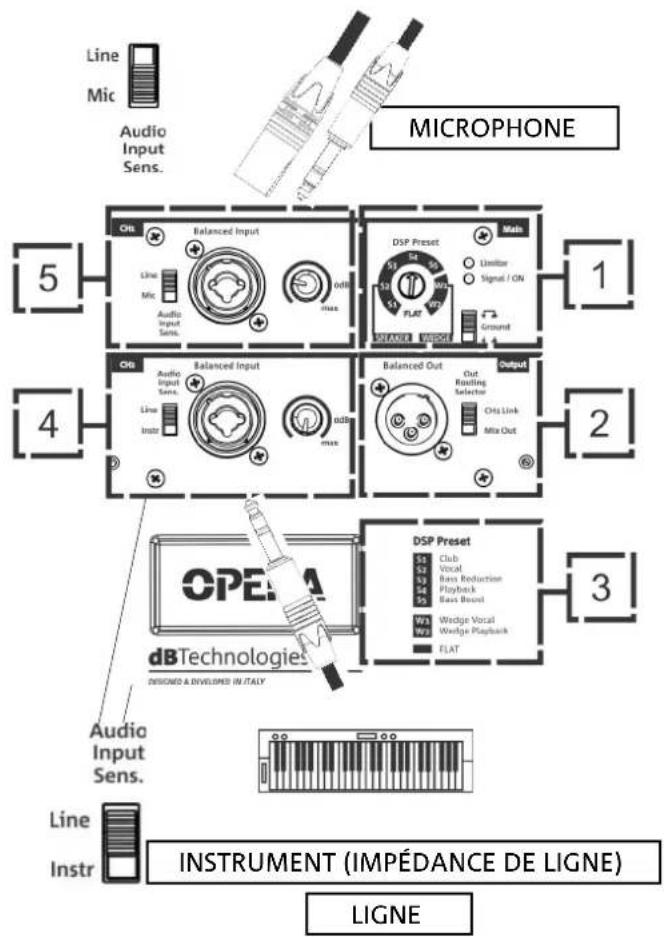

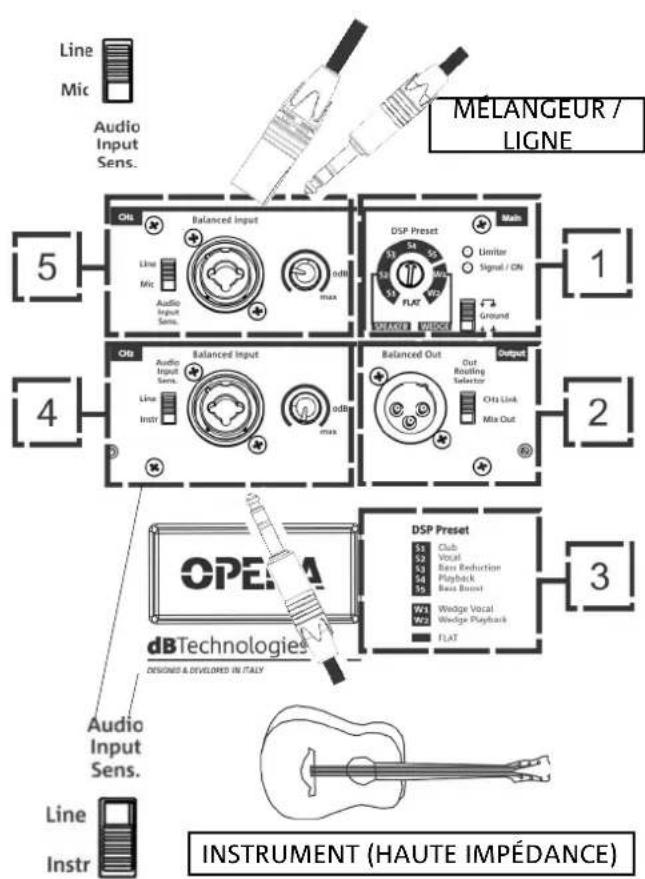

• quick start et la documentation de garantie MÉLANGEUR / MICROPHONE Français59 OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1 Français MÉLANGEUR / LIGNE MICROPHONE INSTRUMENT (HAUTE IMPÉDANCE) INSTRUMENT (IMPÉDANCE DE LIGNE) LIGNE Il est possible de connecter jusqu'à 2 entrées dans la section d'entrée et contrôle à l'arrière de l'enceinte. Par la suite on reporte quelques exemples de conguration (à 1 entrée et à 2 entrées). CH1 (5) : il est possible de connecter une entrée via câble avec connecteur symétrique ou asymétrique (TRS, XLR). Sélectionner de manière appropriée le type d'entrée avec le sélecteur Input Sensitivity Switch. En particulier, en cas d'entrée de microphone, sélectionner « MIC ». CH2 (4) : il est possible de connecter une entrée via câble avec connecteur symétrique ou asymétrique (TRS, XLR). Sélectionner de manière appropriée le type d'entrée avec le sélecteur Input Sensitivity Switch. En particulier, en cas d'entrée à haute impédance, comme celle d'une basse ou d'une guitare, sélectionner « Instr ». Les instruments ou les appareils à impédance de ligne (comme par exemple un clavier musical ou un reproducteur sonore) prévoient par contre la conguration « LINE ». Régler le niveau de chaque canal relié. Une fois la connexion des entrées exécutée, sélectionner le preset DSP (1) correct. En cas de problèmes afférant au bourdonnement dû au retour de mise à la masse, il est possible d'éviter ce dérangement en déplaçant le sélecteur relatif (1) dans la position ici indiquée.60 OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

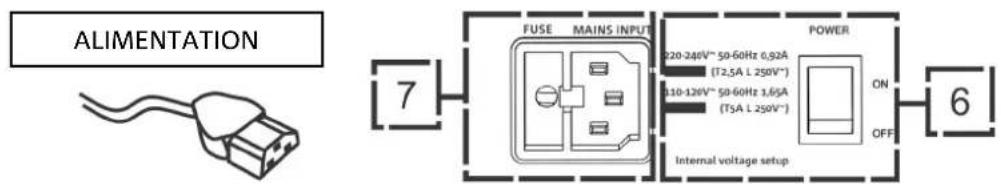

• Relier le câble d'alimentation à la prise (7), ensuite appuyer sur le sélecteur (6) d'allumage en position ON. La led de limiter (1) clignote brièvement.

CONNEXION DE L'ALIMENTATION

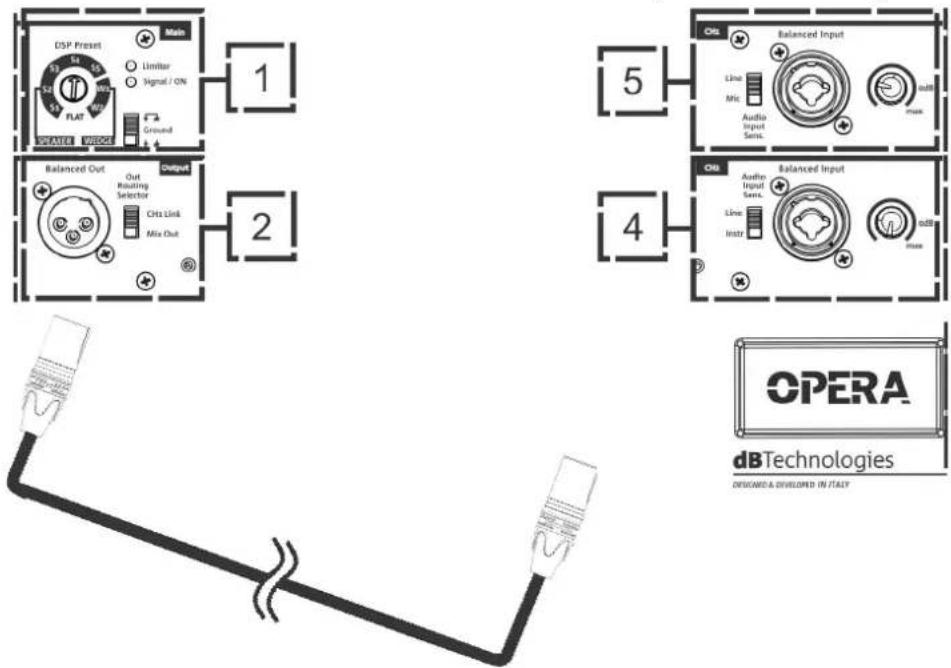

ALIMENTATION ATTENTION ! N'utiliser que des câbles haute qualité. Remplacer tout câble éventuellement endommagé, an d'éviter des dysfonctionnements et une mauvaise qualité du son. CONNEXION DES SORTIES ENTRE PLUSIEURS MODULES (relance du signal au- Il est possible de connecter la sortie d'une enceinte OPERA à une autre enceinte, à l'aide d'un câble avec connecteur symétrique XLR, reliant la sortie (2) de la première enceinte à l'entrée (5) ou (4) de la deuxième enceinte. Congurer le sélecteur relatif en position « LINE ». Le sélecteur Out Routing Selector (2) en position « CH1 link » permet de fournir à la sortie de la deuxième enceinte uniquement le signal en provenance du canal CH1 (5). En position « Mix Out » le mixage des canaux CH1 (5) et CH2 (1). Français61 OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

3. EXEMPLES D'INSTALLATION

• Toute autre installation différente de celles ici décrites ne sera pas admise.

• Il est toujours interdit d'utiliser les poignées de l'enceinte pour la suspendre

• Toujours vérier que son positionnement soit stable et que l'installation ne comporte pas de risques aux personnes, animaux ou objets

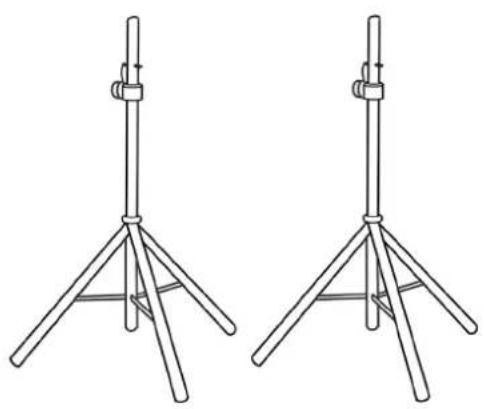

1 enceinte OPERA peut être installée sur pied avec support trépied en option standard avec poteau de 35 mm de diamètre. La hauteur maximale admise entre la base de l'enceinte et le plancher est de 140 cm pour OPERA 10, 130 cm pour OPERA 12, 120 cm pour OPERA 15. ATTENTION !

• Utiliser un support adéquatement dimensionné avec le pied central en avant pour assurer une correcte stabilité. Par le biais de l'installation avec l'accessoire DS-2S, il est possible d'utiliser 1 OPERA directement sur subwoofer équipé de trou M20. Pour une installation correcte il est nécessaire d'utiliser une xation mécanique supplémentaire ou bien une xation par courroies.

INSTALLATION SUR SUBWOOFER AVEC POTEAU

Il est possible d'utiliser une seule enceinte installée sur poteau de 35 mm de diamètre. La hauteur maximale admise entre la base de l'enceinte et le plancher est de 140 cm pour OPERA10. Pour OPERA 12 elle est 130 cm. Pour OPERA15 elle est 120 cm. Pour une installation correcte il est nécessaire d'utiliser une xation mécanique supplémentaire ou bien une xation par courroies. Français62 OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1 Dans certains cas les enceintes de la série OPERA peuvent être utilisées en tant que retours de scène pour de petits scénarios live. Dans ce cas elles sont à installer à l'horizontale du côté incliné. Faire référence aux spécications de couverture acoustique reportées dans la section relative. Utiliser les réglages DSP appropriés reportés dans le tableau « DSP preset » en mode wedge (W1, W2, ou bien FLAT). INSTALLATION WEDGE (MONITORING) Les modèles OPERA peuvent être installés au mur à l'horizontale ou à la verticale, à l'aide de l'accessoire WB-OP10, WB-OP12, WB-OP15, à utiliser avec OPERA10, OPERA12, OPERA15 respectivement. Pour tout détail complémentaire, se référer aux instructions relatives à cet accessoire.

INSTALLATION MURALE AVEC ÉTRIERS

Les modèles OPERA peuvent être installés sur un stand treillis américain à l'horizontale ou à la verticale, à l'aide de l'accessoire WB-OP10, WB-OP12, WB-OP15, à utiliser avec OPERA10, OPERA12, OPERA15 respectivement. Cet accessoire permet d'utiliser des crochets aliscaff (non compris) pour cette conguration particulière. Pour tout détail complémentaire, se référer aux instructions relatives à cet accessoire. INSTALLATION SUR STAND TREILLIS AMÉRICAIN AVEC

ÉTRIERS ET CROCHETS ALISCAFF

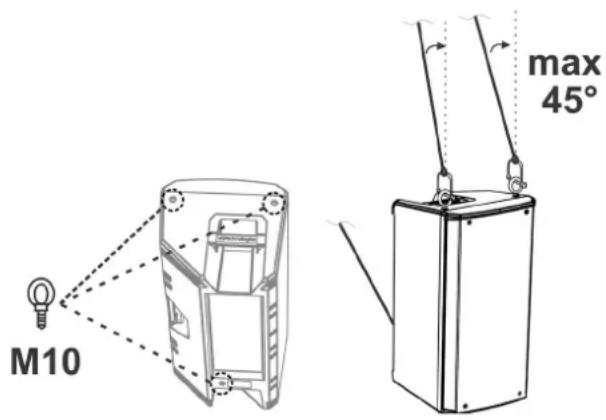

Il est possible d’installer l’enceinte à l’aide de crochets eyebolt (chevilles à œillet). Le positionnement est illu- stré dans la gure à côté, où le crochet eyebolt permet le réglage de l’angle nal (MAX 45°).

INSTALLATION AVEC EYEBOLTS

Français63 OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1 Pour une installation rapide, on prévoit les accessoires suivants en option :

• Housse anti-pluie Rain Cover RC-M1, pour tous les modèles ÉTRIERS HOUSSE ANTI-PLUIE Pour toute information complémentaire, se référer aux manuels relatifs.

• Ne jamais utiliser les poignées pour suspendre l'enceinte ! ATTENTION ! SSB2

1. Vérier la correcte alimentation en amont du système.

2. Vérier que le câble d'alimentation avec un connecteur VDE est correctement inséré.

1. Vérier que les raccordements à l'entrée du signal audio (CH1 et/ou CH2) ont été correctement

2. Vérier que les câbles utilisés ne sont pas endommagés.

3. Vérier que le mélangeur ou la source sonore est activé/e et montre clairement la présence du signal de

4. Vérier que les niveaux des entrées (CH1 et/ou CH2) sont appropriés.

1. Ajuster d'abord le volume de la source, ensuite amener le gain des entrées (CH1 et/ou CH2) à un niveau

adéquat. Vérier que les câbles utilisés ne sont pas endommagés ; si nécessaire, les remplacer (un câble endommagé peut entraîner la perte ou l'altération du signal).

2. Vérier que les paramètres de sélection de l'entrée (CH1 --> Mic/Line, CH2 --> Line/Instr) sont corrects

par rapport à la source

3. Vérier que les réglages de preset « DSP » sont adéquats à l'utilisation sélectionnée.

L'enceinte ne s'allume pas : L'enceinte s'allume mais n'émet aucun son : L'enceinte émet un son insufsant ou déformé :

1. Débrancher tous les dispositifs reliés et couper l'alimentation.

2. Vérier que le sélecteur Ground Lift est correctement conguré.

3. Vérier que les câbles de raccordement ne sont pas endommagés.

4. Effectuer à nouveau les branchements et allumer l'enceinte.

AMPLIFICATEUR Type : Réponse en fréquence [-10dB] : Type : HF compression driver (sortie) : Max SPL : Directivité : LF Voice coil : Réponse en fréquence [-3dB] : Classe d'amplication : LF : HF voice coil : Fréquence de crossover (24 dB/oct) : Enceinte active à 2 voies

Classe D 10” (OPERA10) / 12” (OPERA12) / 15” (OPERA15) 1.4” 2 000 Hz (OPERA10/OPERA12) - 1 800 Hz (OPERA15) Couverture (HxV) : Français66 OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1 Puissance d'amplication RMS : Puissance de crête : 600 W 1200 W PROCESSEUR ENTRÉES Contrôleur interne : Entrées : Sorties : Convertisseur A/D D/A : DSP 56 bit 1x Combo (XLR/Jack) symétrique / asymétrique 24 bit/48 kHz 1x XLR link OUT Peak, RMS, Thermique Limiter : Alimentation : 1x Combo (XLR/Jack) symétrique / asymétrique Français SPÉCIFICATIONS D’ALIMENTATION (ABSORPTION / INSTALLATION) ** REMARQUE POUR L’INSTALLATEUR : Les valeurs se réfèrent à 1/3 de la puissance, dans des conditions lourdes de fonctionnement (programme de musique avec clipping fréquent et intervention du limiter). Il est conseillé d’effectuer le dimensionnement selon ces valeurs en cas d’installationset tours professionnels. Absorption à 1/8 de la puissance en conditions moyennes d’utilisation (*) :

0.92 (230 V) - 1.65 (115 V)

Absorption à 1/3 de la puissance en conditions maximales d’utilisation (**) Absorption avec enceinte allumée en absence de signal (idle) :

2.25 A (230 V) - 4.05 A (115 V)

14 W Courant d’appel (inrush) : 14,07 A

• REMARQUE POUR L’INSTALLATEUR : Les valeurs se réfèrent à 1/8 de la puissance, dans des conditions moyennes de fonctionnement (programmede musique avec clipping rare ou absent). Il est conseillé pour tout type de conguration de considérer les valeurs minimales de dimensionnement. INTERFACE UTILISATEUR Commandes : Contrôle niveaux, sélecteur ground lift, commande rotative DSP preset à 8 positions67 OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1 DIMENSIONS Matériau : Polypropylène PP renforcé Grille : Pré-équipé pour y-bar : Acier peint / usinage CNC Oui Largeur : Poignées : Profondeur : Hauteur : Installation sur poteau : Poids : 1 supérieure / 1 inférieure avec interface IR Oui, 36 mm Les caractéristiques, les spécications et l'aspect des produits sont sujets à changement sans préavis. dBTechnologies se réserve le droit d'apporter des modications ou des améliorations de design ou de fabrication, sans obligation de modier ou d'améliorer également les produits déjà réalisés. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNE (ITALIE) Tél. [phone] Fax [phone] www.dbtechnologies.com [e-mail] Français 300 mm (OPERA10) 349 mm (OPERA12) 420 mm (OPERA15) 301 mm (OPERA10) 350 mm (OPERA12) 419 mm (OPERA15) 552 mm (OPERA10) 642 mm (OPERA12) 722 mm (OPERA15) 12,3 kg (OPERA10) 14,3 kg (OPERA12) 18,3 kg (OPERA15)68 OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1 ÍNDICE Español ÍNDICE 1. INFORMACIÓN GENERAL .................................................................................................... 69 ¡BIENVENIDOS! ................................................................................................................ 69 INTRODUCCIÓN ................................................................................................................ 69
