MANUALE UTENTE Opera 15 DB Technologies

MANUALE D'USO - Sezione 1

Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".

1. INFORMAZIONI GENERALI 5

BENVENUTI! 5

PANORAMICA INTRODUTTIVA 5

RIFERIMENTI PER L'UTENTE.... 5

CARATTERISTICHE MECCANICHE ED ACUSTICHE 6

DIMENSIONI 6

COPERTURA ACUSTICA 6

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO 7

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO 8

SEZIONE DI ALIMENTAZIONE 9

CONTENUTO DELLA CONFEZIONE 10

UTILIZZO.... 10

COLLEGAMENTO DEGLI INGRESSI 10

COLLEGAMENTO DELL' ALIMENTAZIONE 12

COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio del segnale audio).... 12

3. ESEMPI DI UTILIZZO.... 13

INSTALLAZIONE SU STATIVO 13

INSTALLAZIONE SU SUBWOOFER.... 13

INSTALLAZIONE SU SUBWOOFER CON PALO 13

UTILIZZO WEDGE (MONITORING).... 14

INSTALLAZIONE A MURO CON STAFFE 14

INSTALLAZIONE SU AMERICANA CON STAFFE ED ALISCAFF 14

INSTALLAZIONE CON GOLFARI 14

4. ACCESSORI 15

5. RISOLUZIONE DEI PROBLEMI 16

6. SPECIFICHE TECNICHE 17

GENERALE 17

DATI ACUSTICI.... 17

AMPLIFICATORE.... 17

PROCESSORE 18

INTERFACCIA UTENTE.... 18

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE) 18

DIMENSIONI 19

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

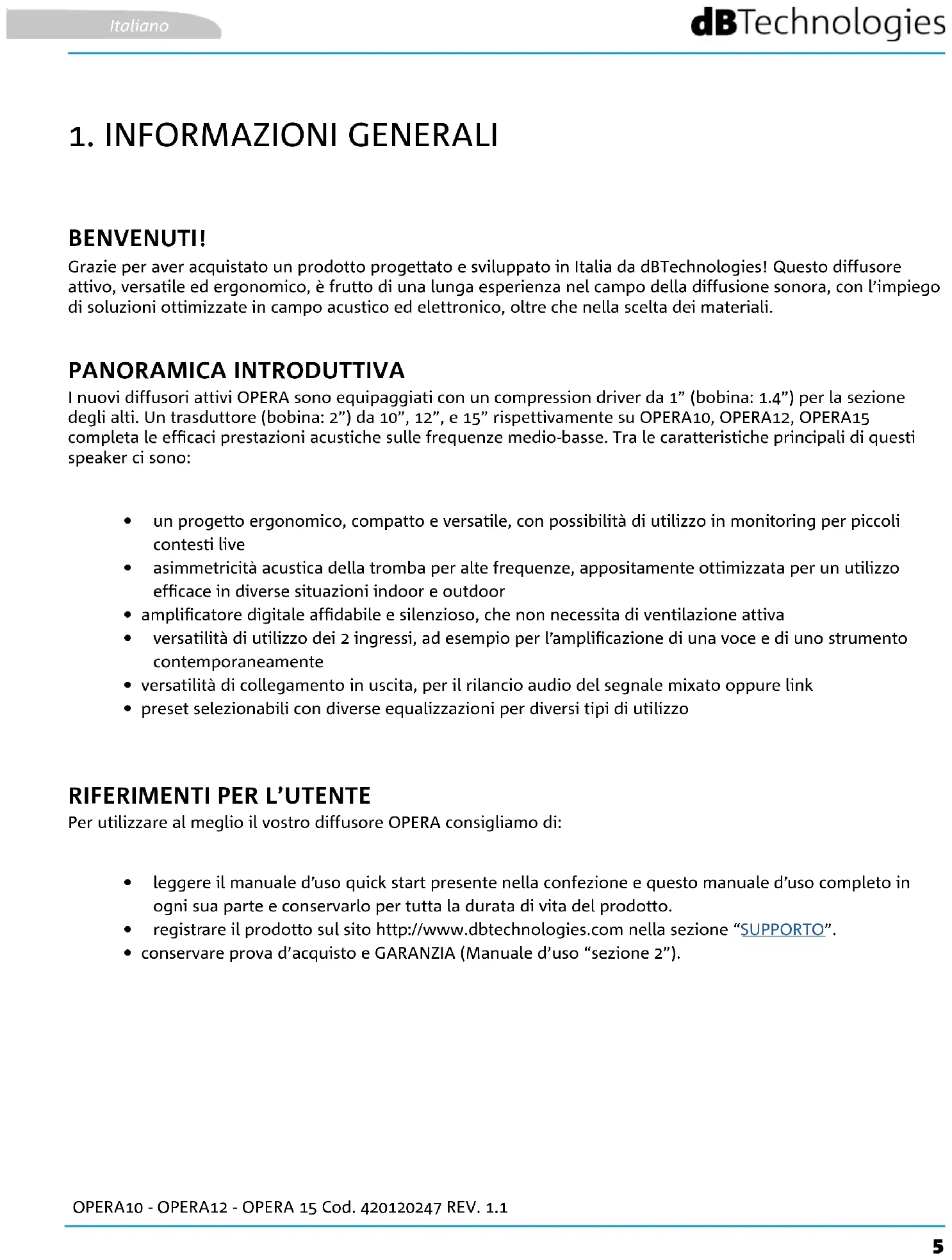

1. INFORMAZIONI GENERALI

BENVENUTI!

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo diffusore attivo, versatile ed ergonomico, è frutto di una lunga esperienza nel campo della diffusione sonora, con l'impiego di soluzioni ottimizzate in campo acustico ed elettronico, oltre che nella scelta dei materiali.

PANORAMICA INTRODUTTIVA

I nuovi diffusori attivi OPERA sono equipaggiati con un compression driver da 1" (bobina: 1.4") per la sezione degli alti. Un trasduttore (bobina: 2") da 10", 12", e 15" rispettivamente su OPERA10, OPERA12, OPERA15 completa le efficaci prestazioni acustiche sulle frequenze medio-basse. Tra le caratteristiche principali di questi speaker ci sono:

• un progetto ergonomico, compatto e versatile, con possibilità di utilizzo in monitoring per piccoli contesti live
• asimmetricità acustica della tromba per alte frequenze, appositamente ottimizzata per un utilizzo efficace in diverse situazioni indoor e outdoor
• amplificatore digitale affidabile e silenzioso, che non necessita di ventilazione attiva
• versatilità di utilizzo dei 2 ingressi, ad esempio per l'amplificazione di una voce e di uno strumento contemporaneamente
• versatilità di collegamento in uscita, per il rilancio audio del segnale mixato oppure link
• preset selezionabili con diverse equalizzazioni per diversi tipi di utilizzo

RIFERIMENTI PER L'UTENTE

Per utilizzare al meglio il vostro diffusore OPERA consigliamo di:

• leggere il manuale d'uso quick start presente nella confezione e questo manuale d'uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.
• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione "SUPPORTO".
• conservare prova d'acquisto e GARANZIA (Manuale d'uso "sezione 2").

CARATTERISTICHE MECCANICHE ED ACUSTICHE

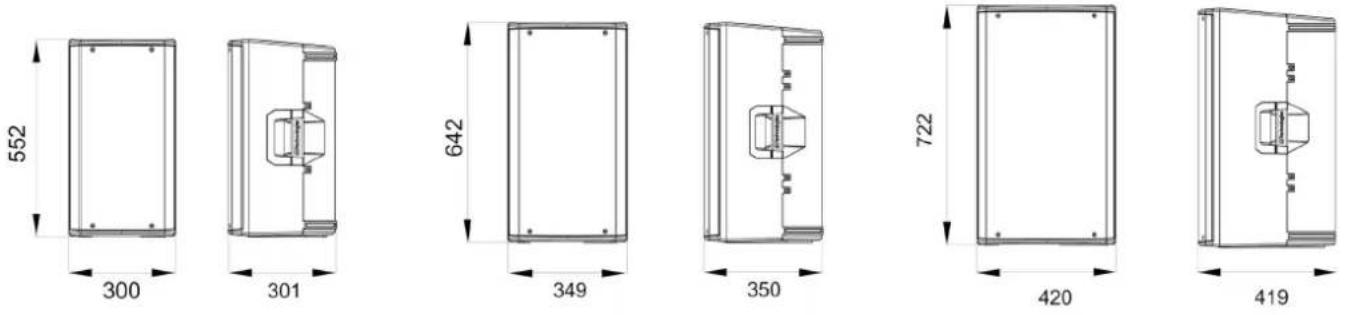

DIMENSIONI

La serie OPERA è stata progettata con particolare attenzione all'ottimizzazione di peso ed ingombro.

Il cabinet risulta leggero ma resistente, ed integra 2 maniglie, una laterale od una superiore, per una facile maneggevolezza.

Per una rapida comparazione dei 3 modelli, le misure complessive sono:

OPERA10 - 300 mm (L), 552 mm (A), 301 mm (P)

OPERA12 - 349 mm (L), 642 mm (A), 350 mm (P)

OPERA15 - 420 mm (L), 722 mm (A), 419 mm (P)

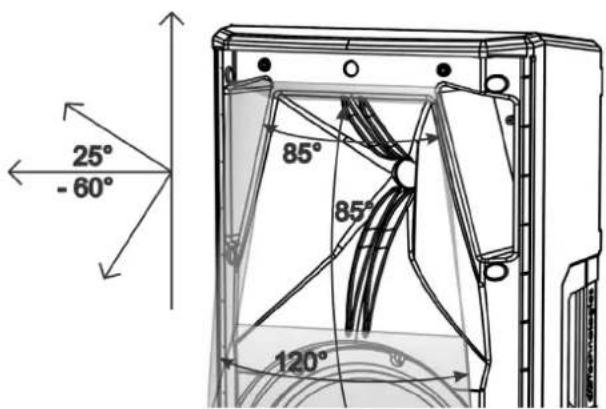

COPERTURA ACUSTICA

Il particolare disegno della tromba, schematizzata in figura, è comune ai 3 modelli.

In orizzontale, il coverage risulta differenziato tra il valore di 85° (parte superiore) e di 120° (parte inferiore).

Questo accorgimento ottimizza l'emissione acustica ad esempio nell'installazione verticale in ambienti riverberanti.

L'apertura verticale complessiva (85°) è asimmetrica, per aumentare la pressione sonora della tromba per la lunga distanza.

Tenere conto di questi dati in caso di eventuale utilizzo con funzione monitoring o nell'eventuale posizionamento orizzontale (a muro) dello speaker, in modo da calcolare la corretta copertura dell'ambiente.

25° -60° 85° 85° 120°

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO

L'amplificatore digitale in classe D, è il cuore della serie OPERA. Il sistema è silenzioso, non necessitando di un raffreddamento ventilato. Il controllo del sistema è affidato a un potente DSP dedicato che gestisce diversi parametri.

La potenza di amplificazione sonora è di 600 W RMS per tutti i modelli.

ATTENZIONE!

• Proteggere il modulo dall'umidità.
• Non tentare in nessun modo di aprire l'amplificatore.
• In caso di malfunzionamento, interrompere immediatamente l'alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato.

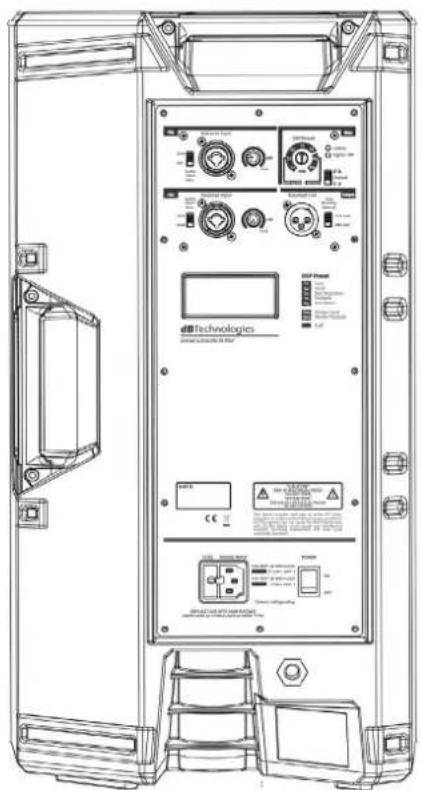

Il pannello del DIGIPRO G3 è caratterizzato da:

• Sezione di Input, Output e Controllo
• Sezione di Alimentazione

• Non rimuovere mai la griglia frontale di protezione del prodotto.

Per prevenire il pericolo di scossa elettrica, in caso di danneggiamento accidentale o sostituzione della griglia di protezione (da effettuarsi presso il servizio assistenza), disconnettere immediatamente l'alimentazione.

Non connettere mai l'alimentazione di rete mentre la griglia è rimossa.

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

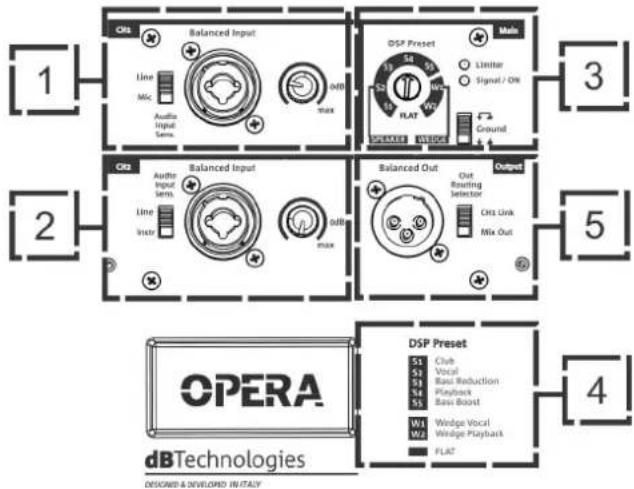

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO

1. SEZIONE DI INPUT "CH1"

Dotata di connettore Combo per connettere sia cavi con connettori XLR e TRS (bilanciati e sbilanciati), comprende la regolazione del livello di canale e uno switch per adattare l'impedenza a livello di linea ("Line") o a livello microfonico ("Mic").

2. SEZIONE DI INPUT "CH2"

Dotata di connettore Combo per connettere sia cavi con connettori XLR e TRS (bilanciati e sbilanciati), comprende la regolazione del livello di canale e uno switch per adattare l'impedenza di ingresso in modalità "Line", o "Instr" (alta impedenza) come ad esempio nel caso di una una chitarra o un basso.

3. SEZIONE DI SETUP GENERALE "Main"

Comprende il rotary a 8 posizioni "DSP Preset", i LED di segnalazione "Limiter" e "Signal / ON", e l'interruttore di "gound lift".

1 2 3 4 5 6 7 8 9 10 DSP Preset Main Line MIC Audio Input Terms M0 max Flat Limitar Signal / OK Ground DSP Preset Balanced Input Balanced Input Output Line Instr Auditor Input Terms Balanced Out Out Resulting Selector Cris Link Mix Out DSP Preset S1 Club S2 Vocal S3 Basic Reduction S4 Playback S5 Basic Boost W1 Wedge Vocal W2 Wedge Playback FLAT OPERA dbTechnologies DESIGNED & DEVELOPED IN ITALY

4. DSP PRESET - TABELLA

I preset selezionabili sono illustrati in questa tabella come promemoria.

S1 - Club, indicato in ambiente medio-piccolo indoor
S2 - Vocal, ottimizzata per l'utilizzo di riproduzione vocale
S3 - Bass reduction, con attenuazione delle basse frequenze, per l'utilizzo in ambienti riverberanti
S4 - Playback, ottimizzato per la riproduzione musicale (ad esempio da lettore MP3)
S5 - Bass boost, indicato per enfatizzare le basse frequenze

Preset consigliati per l'utilizzo monitor (wedge):

W1 - Wedge Vocal, da utilizzare con posizione monitor (wedge) ed esecuzione vocale

W2 - Wedge Playback, da utilizzare con posizione monitor (wedge) e riproduzione di un programma musicale

Preset che esclude qualsiasi equalizzazione:

FLAT - da impostare in caso non si desideri nessuna equalizzazione

5. SEZIONE "Output"

Dotata di connettore per cavo bilanciato (XLR) comprende il selettore "Out Routing Selector", per la selezione tra il mix del CH1 e CH2 o il LINK in caso di collegamento a un secondo speaker.

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

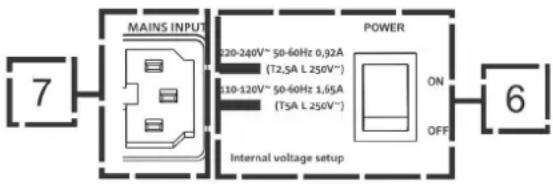

SEZIONE DI ALIMENTAZIONE

MAINS INPUT 7 120-240V~ 50-60Hz 0,92A (T2.5A L 250V~) 110-120V~ 50-60Hz 1,65A (T5A L 250V~) POWER ON OFF 6 Internal voltage setup

6. INTERRUTTORE ON/OFF

Interruttore per l'accensione (ON) o lo spegnimento (OFF) del dispositivo.

7. INGRESSO DI ALIMENTAZIONE "MAINS INPUT"

Ingresso per connettore VDE, per il collegamento alla rete elettrica di linea.

ATTENZIONE!

Non utilizzare il diffusore per un lungo periodo con il led limiter acceso fisso o costantemente lampeggiante, che indica un funzionamento di stress eccessivo in condizioni di distorsione.

Utilizzare solo cavi di alta qualità ed integri. L'utilizzo di cavi di scarsa qualità o danneggiati potrebbe compromettere la funzionalità del diffusore.

2. PRIMA ACCENSIONE

CONTENUTO DELLA CONFEZIONE

Verificate che il contenuto dell'imballo del diffusore OPERA 10, OPERA 12 o OPERA 15 sia completo. L'imballo contiene:

• speaker OPERA
  • cavo di alimentazione VDE
• quick start e documentazione relativa alla garanzia

UTILIZZO

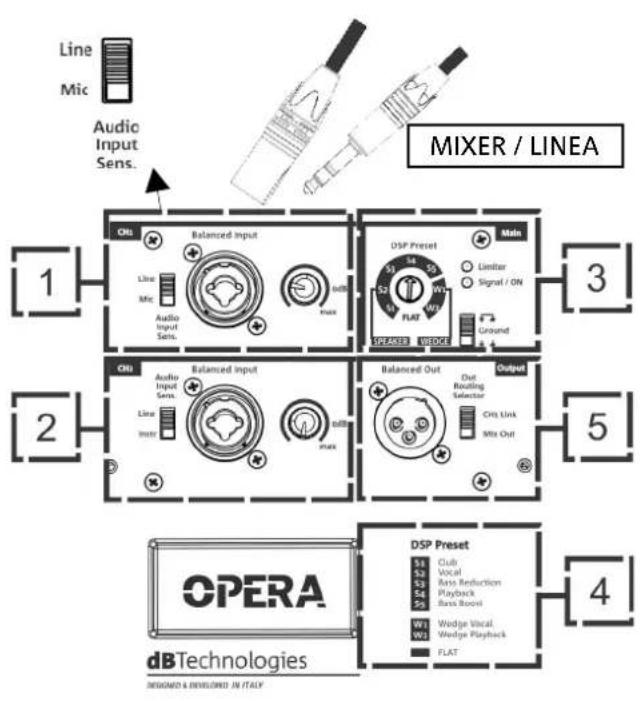

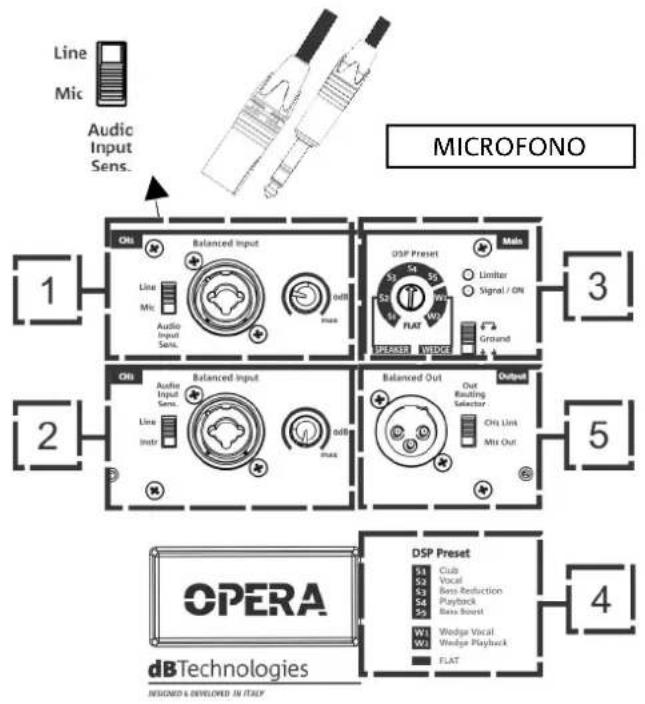

COLLEGAMENTO DEGLI INGRESSI

Line Mic Audio Input Sens. MIXER / LINEA 1 2 3 4 5 DSP Preset Main Line Mic Audio Input Sens. Balanced Input DSP Preset Limitar Signal / ON S2 W1 FLAT Ground Output Audio Input Sens. Balanced Out Out Routing Selector Cnq Link Mix Out DSP Preset S3 S2 S1 S0 W1 W2 W3 W4 W5 W6 W7 W8 W9 W10 W11 W12 W13 W14 W15 W16 W17 W18 W19 W20 W21 W22 W23 W24 W25 W26 W27 W28 W29 W30 W31 W32 W33 W34 W35 W36 W37 W38 W39 W40 W41 W42 W43 W44 W45 W46 W47 W48 W49 W50 W51 W52 W53 W54 W55 W56 W57 W58 W59 W60 W61 W62 W63 W64 W65 W66 W67 W68 wedge vocal/ playback/ flat/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ Digital/ DSB Technologies DESIGNED & DEVELOPED IN ITALY

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

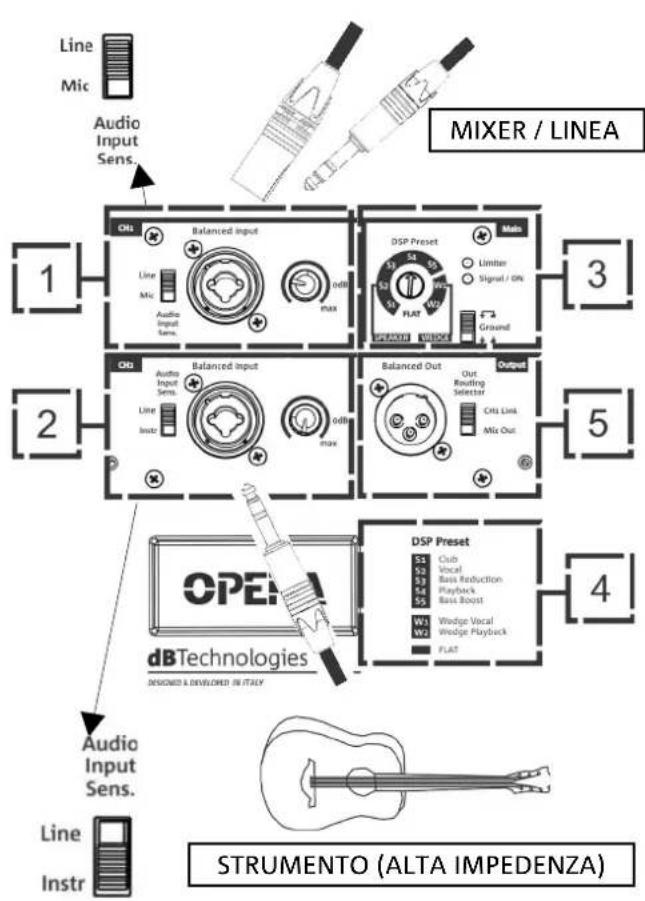

E' possibile connettere fino a 2 ingressi nella sezione di input e controllo sul retro dello speaker. Qui sono mostrati solo alcuni esempi di configurazione utilizzando 1 ingresso o 2 ingressi.

CH1 (1): è possibile collegare una sorgente tramite cavo con connettore sbilanciato o bilanciato (TRS, XLR). Selezionare opportunamente la tipologia di ingresso col selettore Input Sensitivity Switch. In particolare, in caso di ingresso microfonico, selezionare “MIC”.
CH2 (2): è possibile collegare una sorgente tramite cavo con connettore sbilanciato o bilanciato (TRS, XLR). Selezionare opportunamente la tipologia di ingresso col selettore Input Sensitivity Switch. In particolare, in caso di ingresso ad alta impedenza, come quello di un basso o una chitarra, selezionare “Instr”. Strumenti o apparati a impedenza di linea (come ad esempio una tastiera od un’opportuna sorgente CD/Radio/MP3/USB) prevedono invece l’impostazione “LINE”.

Regolare il livello di ogni canale collegato.

Una volta effettuato il collegamento degli ingressi, selezionare il corretto DSP preset (3).

In caso di problemi legati a ronzii da ritorno di massa, è possibile ovviare a questo inconveniente spostando il relativo selettore (1) nella posizione qui mostrata.

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

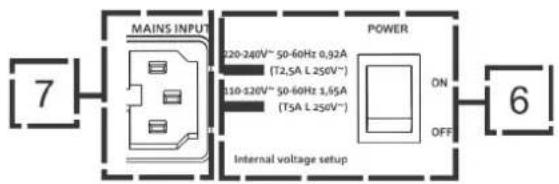

COLLEGAMENTO DELL'ALIMENTAZIONE

- Collegare il cavo di alimentazione alla presa (7), e quindi agire sul selettore (6) di accensione sulla posizione ON. Il led di limiter (3) lampeggia brevemente.

ALIMENTAZIONE

7 MAINS INPUT 120-240V~ 50-60Hz 0,92A (T2,5A L 250V~) 110-320V~ 50-60Hz 1,65A (T5A L 250V~) POWER ON OFF 6 Internal voltage setup

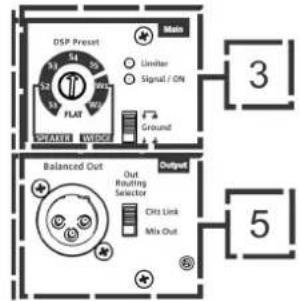

COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio del segnale audio)

E' possibile il collegamento dell'uscita di uno speaker OPERA a un secondo speaker, utilizzando un cavo con connettore bilanciato XLR, che connetta l'uscita (5) del primo speaker all'ingresso (1) o (2) del secondo speaker. Impostare il relativo selettore sulla posizione "LINE".

Il selettore Out Routing Selector (5) nella posizione "CH1 link" permette di fornire in uscita al secondo speaker solo il segnale proveniente dal canale CH1 (5). Nella posizione "Mix Out" il mixing dei canali CH1 (1) e CH2 (2).

ATTENZIONE!

Utilizzare solo cavi di qualità.

Sostituire i cavi eventualmente danneggiati, per evitare malfunzionamenti ed una scarsa qualità del suono.

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

3. ESEMPI DI UTILIZZO

• Non sono ammessi tipi di installazione diversi da quelli qui illustrati.
• In nessun caso utilizzare le maniglie del diffusore per appenderlo
• Verificare sempre che il posizionamento sia stabile, e che l'installazione non costituisca fonte di pericolo per persone, animali o cose.
• Effettuare l'installazione su una superficie di appoggio piana e priva di inclinazione, in caso contrario è obbligatorio un fissaggio addizionale di sicurezza.

INSTALLAZIONE SU STATIVO

1 speaker OPERA è installabile su stativo a treppiede opzionale (accessorio SSB2) standard con palo di diametro 35 mm. La massima altezza ammessa tra la base dello speaker e il pavimento è 160 cm per OPERA10, OPERA12. OPERA15.

ATTENZIONE!

- Utilizzare uno stand dimensionato opportunamente con il piede centrale in avanti per assicurare una stabilità adeguata.

Tramite installazione con l'accessorio DS2-S, è possibile utilizzare 1 OPERA direttamente su subwoofer dotato di flangia M20. Per ulteriori informazioni consultare il manuale relativo dell'accessorio.

E' possibile l'utilizzo di un solo speaker montato su palo diametro 35 mm. La massima altezza ammessa tra la base dello speaker e il pavimento è 160 cm per OPERA10, OPERA12, OPERA15. In caso di subwoofer modello DVA S08DP o SUB 28D è necessario un fissaggio meccanico addizionale, o un fissaggio con cinghie per assicurare correttamente l'installazione in sicurezza.

Gli speaker della serie OPERA possono essere utilizzati come monitor per piccoli contesti live. In questo caso si appoggiano in posizione orizzontale sul lato inclinato. Ricordare le caratteristiche di copertura acustica segnalate nella sezione relativa. Utilizzare gli opportuni settaggi DSP come indicati nella tabella “DSP preset” in modalità wedge (W1, W2, oppure FLAT).

INSTALLAZIONE A MURO CON STAFFE

I modelli OPERA possono essere installati a muro in posizione verticale o orizzontale, tramite l'accessorio WB-OP10, WB-OP12, WB-OP15, da utilizzare rispettivamente con OPERA10, OPERA12, OPERA15.

Per ogni ulteriore dettaglio, consultare le istruzioni relative a questo accessorio.

INSTALLAZIONE SU AMERICANA CON STAFFE ED ALISCAFF

I modelli OPERA possono essere installati su un'americana in posizione verticale o orizzontale, tramite l'accessorio WB-OP10, WB-OP12, WB-OP15, da utilizzare rispettivamente con OPERA10, OPERA12, OPERA15. Tale accessorio permette l'utilizzo di ganci aliscaff (non inclusi) per questa particolare configurazione. Per ogni ulteriore dettaglio, consultare le istruzioni relative a questo accessorio.

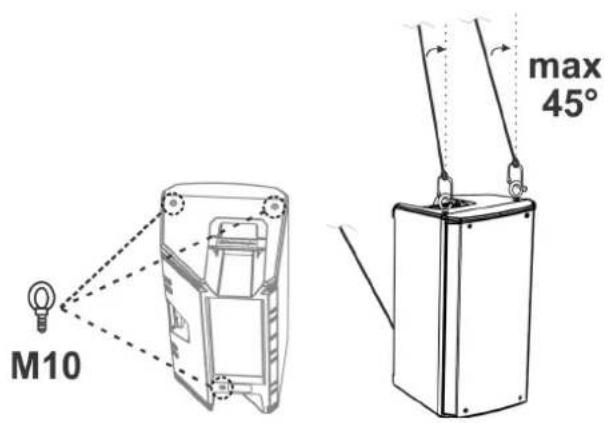

INSTALLAZIONE CON GOLFARI

E' possibile installare lo speaker utilizzando ganci eyebolt (golfari). Il posizionamento è rappresentato nella figura a lato, in cui l'eyebolt posteriore permette di regolare l'angolazione finale (MAX 45°).

M10 max 45°

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

4. ACCESSORI

A completamento della serie, sono previsti come opzionali i seguenti accessori:

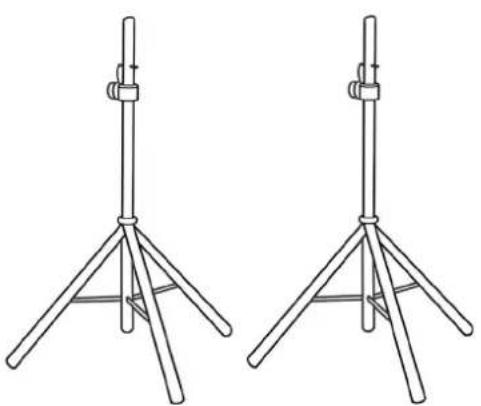

• SSB2, coppia di treppiedi diametro 35 mm
• Staffa a muro OP-WB10, OP-WB12, OP-WB15, rispettivamente per OPERA10, OPERA12, OPERA15
- Rain Cover RC-M1, valido per tutti i modelli

• Non utilizzare mai le maniglie per appendere il diffusore!

Per ogni ulteriore informazione si prega di consultare i manuali relativi.

Per tutti gli aggiornamenti sugli accessori consultare il sito www.dbtechnologies.com

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

5. RISOLUZIONE DEI PROBLEMI

Il diffusore non si accende:

1. Verificare la corretta presenza dell'alimentazione a monte dell'impianto.
2. Verificare che il cavo di alimentazione con connettore VDE sia correttamente inserito.

Il diffusore si accende ma non emette nessun suono:

1. Verificare che i collegamenti in ingresso del segnale audio (CH1 e/o CH2) siano correttamente effettuati.
2. Verificare che i cavi utilizzati non siano danneggiati.
3. Verificare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in uscita.
4. Verificare che i livelli degli ingressi (CH1 e/o CH2) siano adeguati.

Il diffusore emette un suono insufficiente o distorto:

1. Regolare per primo il volume della sorgente, poi portare il guadagno degli ingressi (CH1 e/o CH2) a un livello adeguato. Verificare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può portare a perdita o alterazione del segnale).
2. Verificare che le impostazioni di selezione dell'ingresso (CH1 -> Mic/Line, CH2 -> Line/Instr) siano corretti rispetto alla sorgente
3. Verificare che le impostazioni di "DSP" preset siano adeguate all'utilizzo prescelto.

Si percepisce un ronzio di fondo:

1. Disconnettere tutti i dispositivi collegati e spegnere l'alimentazione.
2. Verificare che il selettore Ground Lift sia correttamente impostato.
3. Verificare che i cavi di collegamento non siano danneggiati.
4. Effettuare le connessioni di nuovo ed accendere lo speaker.

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

Tipologia:

Diffusore attivo a 2 vie

DATI ACUSTICI

Risposta in frequenza [-10dB]:	58 - 20k Hz (OPERA10) / 52 - 20k Hz (OPERA12) / 50 - 20k Hz (OPERA15)
Risposta in frequenza [-3dB]:	70 - 19.6k Hz (OPERA10) / 67 - 19.6k Hz (OPERA12) / 56 - 19.6k Hz (OPERA15)
Max SPL:	128 dB (OPERA10) / 129 dB (OPERA12) / 130 dB (OPERA15)
HF voice coil:	1.4”
HF compression diver (uscita):	1”
LF:	10” (OPERA10) / 12” (OPERA12) / 15” (OPERA15)
LF Voice coil:	2”
Frequenza di crossover (24 dB/oct):	2000 Hz
Direttività:	Verticale asimmetrica - Orizzontale differenziata
Copertura (HxV):	85° - 120° x 80° (+25°/-60°)

AMPLIFICATORE

Tipologia:	AMP SMPS
Classe di amplificazione:	Classe D
Alimentazione	1 x VDE

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

Potenza di amplificazione RMS:	600 W
Potenza di picco:	1200 W

PROCESSORE

Controller interno:	DSP 56 bit
Convertitore A/D D/A:	24 bit/48 kHz
Limiter:	Peak, RMS, Termico

INTERFACCIA UTENTE

Controlli:

Livelli e selettori degli ingressi, selettore ground lift, rotary DSP preset 8 posizioni, selettore di uscita Out Routing Selector

INGRESSI E USCITE

Ingressi:	2 x Combo (XLR/Jack) bilanciato/sbilanciato (con selezione Line/Mic su CH1 e Line/Instr su CH2)
Uscite:	1x XLR link OUT (selezionabile fra CH1 link e Mix Out)
Alimentazione:	1 x VDE

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE)

Assorbimento a 1/8 della potenza in condizioni medie di utilizzo (*):	0,92 A (230 V) - 1,65 A (115 V)
Assorbimento a 1/3 della potenza in condizioni massime di utilizzo (**):	2,25 A (230 V) - 4,05 A (115 V)
Assorbimento con speaker acceso in assenza di segnale (idle):	14 W
Corrente di inrush:	14,07 A

* NOTA PER L'INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro o assente). Si consiglia per qualsiasi tipo di configurazione di considerarti i valori minimi di dimensionamento.
** NOTA PER L'INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E' consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali.

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

DIMENSIONI

Materiale:	Polipropilene PP rinforzato
Griglia:	Lavorazione CNC
Predisposizione per fly-bar:	Sì
Maniglie:	2 (laterale, superiore)
Montaggio su palo:	Sì, 36 mm
Larghezza:	300 mm (OPERA10) 349 mm (OPERA12) 420 mm (OPERA15)
Altezza:	552 mm (OPERA10) 642 mm (OPERA12) 722 mm (OPERA15)
Profondità:	301 mm (OPERA10) 350 mm (OPERA12) 419 mm (OPERA15)
Peso:	12,3 kg (OPERA10) 14,3 kg (OPERA12) 18,3 kg (OPERA15)

Caratteristiche, specifiche e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l'obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

TABLE OF CONTENTS

1. GENERAL INFORMATION...... 21

WELCOME! 21

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALY)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Tel [phone]

www.dbtechnologies.com

[e-mail]

OPERA10 OPERA12 OPERA 15 COD. 420120247 REV. 1.1

TABLE DES MATIÈRES

1. GÉNÉRALITÉS.... 53

BIENVENUS! 53

INTRODUCTION 53

RÉFÉRENCES POUR L'UTILISATEUR.... 53

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES 54

DIMENSIONS 54

COUVERTURE ACOUSTIQUE 54

CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE.... 55

SECTION D'ENTRÉE ET DE CONTRÔLE 56

SECTION D'ALIMENTATION 57

2. PREMIER ALLUMAGE.... 58

CONTENU DE L'EMBALLAGE.... 58

INSTALLATION.... 58

CONNEXION DES ENTRÉES.... 58

CONNEXION DE L'ALIMENTATION.... 60

CONNEXION DES SORTIES ENTRE PLUSIEURS MODULES (relance du signal audio).... 60

3. EXEMPLES D'INSTALLATION 61

INSTALLATION SUR PIED 61

INSTALLATION SUR SUBWOOFER.... 61

INSTALLATION SUR SUBWOOFER AVEC POTEAU 61

INSTALLATION WEDGE (MONITORING) 62

INSTALLATION MURALE AVEC ÉTRIERS.... 62

INSTALLATION SUR STAND TREILLIS AMÉRICAIN AVEC ÉTRIERS ET CROCHETS ALISCAFF 62

INSTALLATION AVEC EYEBOLTS. 62

4. ACCESSOIRES.... 63

5. DÉPANNAGE 64

6. SPÉCIFICATIONS TECHNIQUES 65

INFORMATIONS GÉNÉRALES 65

Località Crespellano

40053 VALSAMOGGIA

BOLOGNE (ITALIE)

Tél. [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

ÍNDICE

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1
