BHype 8 - Haut-parleur DB Technologies - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Haut-parleur actif 8 pouces, puissance de 400W, réponse en fréquence de 50 Hz à 20 kHz, SPL max de 126 dB.
Utilisation	Idéal pour les concerts, événements en plein air, installations fixes et sonorisation mobile.
Maintenance et Réparation	Vérifier régulièrement les connexions, nettoyer les grilles et les surfaces, remplacer les câbles endommagés.
Sécurité	Utiliser uniquement dans des environnements secs, éviter les chocs et les vibrations excessives, respecter les limites de puissance.
Informations Générales	Poids de 10 kg, dimensions de 380 x 300 x 570 mm, garantie de 2 ans, connectivité XLR et jack.

FOIRE AUX QUESTIONS - BHype 8 DB Technologies

Comment puis-je connecter mon DB Technologies BHype 8 à une source audio ?

Vous pouvez connecter votre BHype 8 à une source audio via les entrées XLR ou jack 6,35 mm. Assurez-vous que le haut-parleur est éteint avant de faire les connexions.

Le haut-parleur ne s'allume pas, que faire ?

Vérifiez que le haut-parleur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

Comment régler le volume du DB Technologies BHype 8 ?

Utilisez le bouton de volume situé sur le panneau arrière du haut-parleur pour ajuster le niveau sonore selon vos préférences.

Pourquoi le son est-il distordu à un volume élevé ?

La distorsion peut être due à un niveau de volume trop élevé ou à une source audio de mauvaise qualité. Essayez de réduire le volume ou de vérifier la qualité de votre signal audio.

Comment nettoyer mon DB Technologies BHype 8 ?

Utilisez un chiffon doux et sec pour essuyer la surface du haut-parleur. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager les composants.

Peut-on utiliser le DB Technologies BHype 8 en extérieur ?

Bien que le BHype 8 soit conçu pour une utilisation polyvalente, il est recommandé de l'utiliser dans des environnements secs et protégés pour éviter tout dommage aux composants électroniques.

Où puis-je trouver des pièces de rechange pour le BHype 8 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou directement sur le site officiel de DB Technologies.

Quel est le poids du DB Technologies BHype 8 ?

Le BHype 8 pèse environ 9,5 kg, ce qui le rend relativement facile à transporter.

MODE D'EMPLOI BHype 8 DB Technologies

Les avertissements spécifiés dans ce manuel doivent être respectés ainsi que les "CARACTERISTIQUES TECHNIQUES -Section 2".

Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Cette enceinte active polyvalente et ergonomique est le résultat d'une longue d'expérience dans le secteur de la diffusion sonore, offrant des solutions optimisées dans le domaine acoustique et électronique ainsi que pour le choix des matériaux utilisés.

INTRODUCTION

Les nouvelles enceintes actives B-HYPE sont équipées d'un driver à compression de 1" (bobine : 1.4") pour la section hautes fréquences. La reproduction des fréquences moyennes basses sur B-HYPE 8 et B-HYPE 10 est confiée à un transducteur (avec bobine de 1.5") de 8" et 10" respectivement. Les woofers sur B-HYPE 12 et B-HYPE 15 sont de 12" et 15" respectivement (avec bobine de 2"). Parmi les caractéristiques principales de la série :

• un projet ergonomique, compact et polyvalent offrant également la possibilité d'utilisation en monitoring pour des petits scénarios live
• asymétrie acoustique du pavillon pour les hautes fréquences, optimisée expressément pour une utilisation efficace dans différents scénarios à l'intérieur et à l'extérieur
• amplificateur numérique fiable et silencieux
• DSP preset, pour accentuer les basses et les hautes fréquences

RÉFÉRENCES POUR L'UTILISATEUR

Pour utiliser au mieux votre enceinte B-HYPE il est recommandé de :

• lire le manuel d'utilisation quick start inclus dans l'emballage et le présent manuel d'utilisation dans son intégralité et le conserver pour toute la durée de vie du produit.
• enregistrer le produit sur le site http://www.dbtechnologies.com à la section « SUPPORT ».
• conserver la preuve d'achat et la GARANTIE (Manuel d'utilisation « section 2 »).

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Code 420120254 RÉV. 1.0

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES

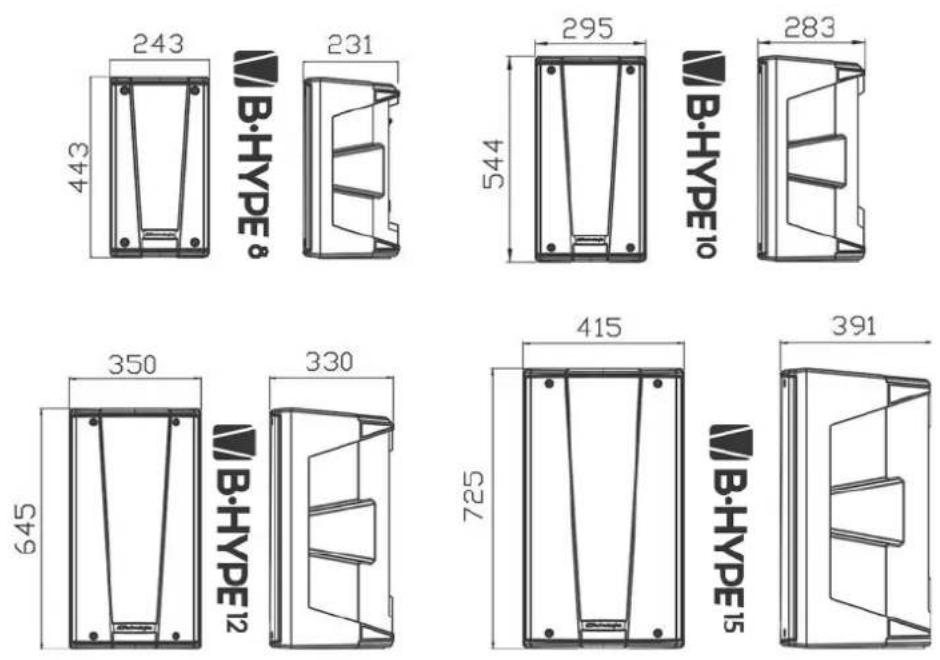

DIMENSIONS

La série B-HYPE a été conçue avec une attention particulière à l'optimisation du poids et de l'encombrement. Le coffret est léger et robuste à la fois, il intègre des poignées sur le sommet et sur les côtés pour une manutention pratique et rapide.

Pour une comparaison rapide des 4 modèles, on reporte les mesures totales (en mm) dans la figure ci-dessous :

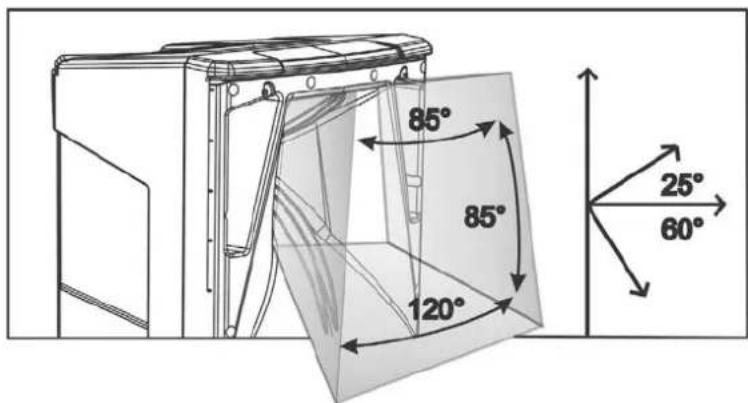

COUVERTURE ACOUSTIQUE

Le dessin particulier du pavillon, représenté schématiquement dans la figure, est commun aux 4 modèles.

À l'horizontale, la couverture diffère entre la valeur de 85° (partie supérieure) et de 120° (partie inférieure).

Cet expédient optimise l'émission acoustique par exemple dans le cas d'installation verticale dans des milieux réverbérants.

L'ampleur verticale totale (85°) est asymétrique, dans le but d'augmenter la pression sonore du pavillon sur une longue distance.

85° 85° 120° 25° 60°

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Code 420120254 RÉV. 1.0

CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE

L'amplificateur numérique, classe D, est le cœur de la série B-HYPE. Le système est silencieux et son contrôle se fait par le biais d'un puissant DSP dédié qui gère plusieurs paramètres.

La puissance de l'amplification sonore est de 260 W (PEAK) pour les modèles B-HYPE 8 et B-HYPE 10, et de 400 W (PEAK) pour les modèles B-HYPE 12 et B-HYPE 15.

ATTENTION!

• Les modèles B-HYPE12 et B-HYPE15 sont équipés à l'arrière d'un ventilateur de refroidissement : ne pas l'obstruer et laisser un espace suffisant à l'aération de l'enceinte.
• Protéger l'enceinte contre l'humidité.
• N'essayer en aucun cas d'ouvrir l'amplificateur.
• Utiliser uniquement le câble d'alimentation fourni en dotation. Pour les branchements audio, les câbles et les connecteurs doivent être de haute qualité et intacts.
• En cas de panne, couper immédiatement l'alimentation, débrancher toutes les connexions, et contacter un réparateur agréé.

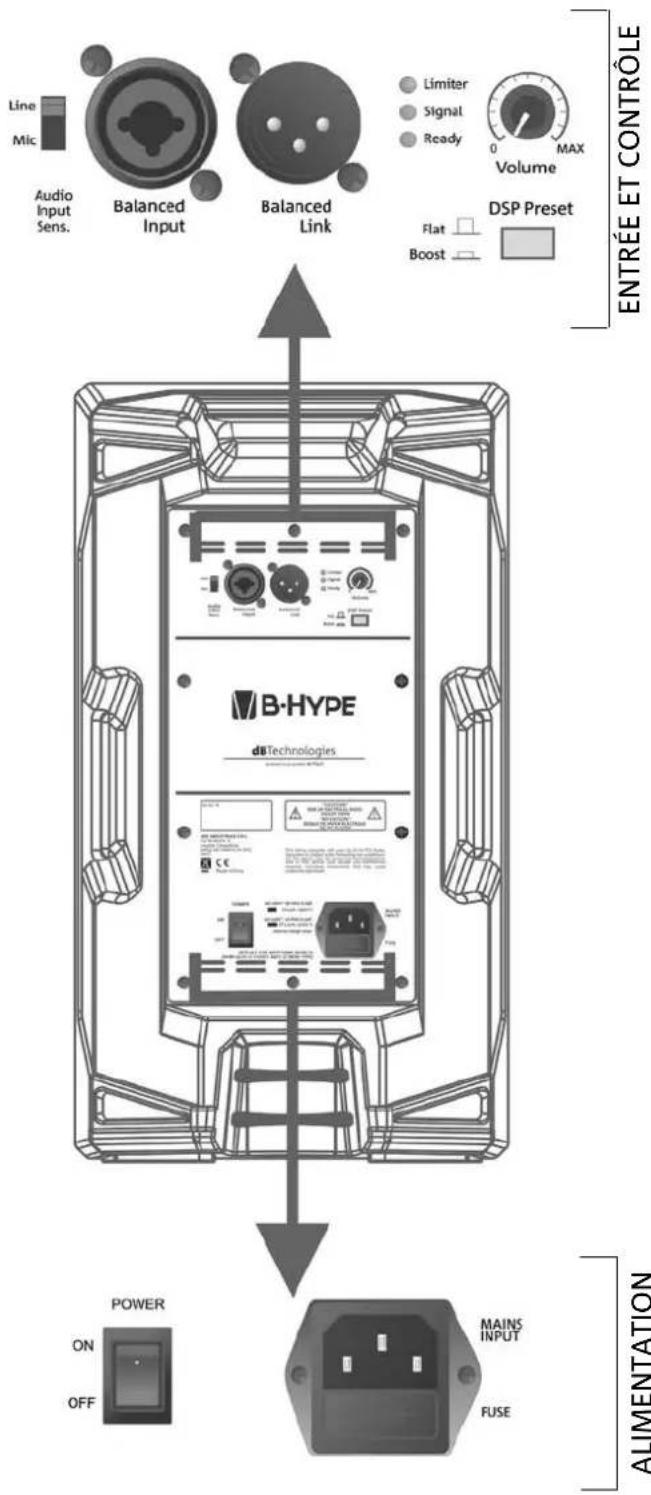

Le panneau du DIGIPRO G3 est caractérisé par :

• Section d'Entrée de Sortie et de Contrôle
• Section d'Alimentation
• Section d'Entrée de Sortie et de Contrôle
• Section d'Alimentation

Line Mic Audio Input Sens. Balanced Input Balanced Link Limiter Signal Ready Volume MAX Flat Boost DSP Preset ENTRÉE ET CONTRÔLE ALIMENTATION POWER ON OFF B-HYPE db Technologies MAINS INPUT FUSE

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Code 420120254 RÉV. 1.0

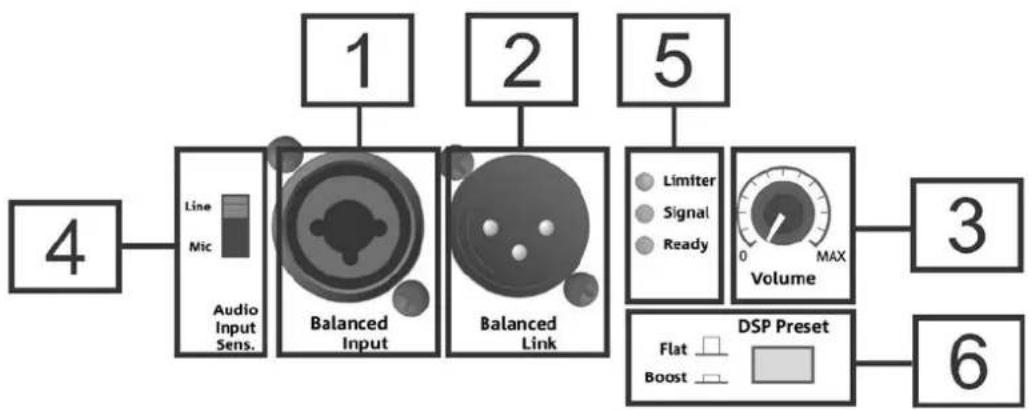

SECTION D'ENTRÉE, DE SORTIE ET DE CONTRÔLE

1. Balanced Input

Entrée combo pour connecteur XLR ou TRS (symétrique et asymétrique).

Permet le branchement d'un microphone, ou bien d'un mélangeur ou d'un instrument musical à impédance de ligne (par exemple un clavier électronique). Pour régler correctement le type d'entrée, utiliser le sélecteur Audio Input Sensitivity [4].

2. Balanced Link

Sortie pour connecteur type XLR. Permet de relancer le signal audio à une deuxième enceinte.

3. Volume

Contrôle du niveau de sortie de l'enceinte, pas d'influence sur la connexion de sortie « Balanced Link » [2].

4. Audio Input Sensitivity

Sélecteur « Line/Mic » pour l'adaptation de l'impédance d'entrée. Utiliser la position « Line » pour connecter à l'entrée [1] un mélangeur, un instrument à impédance de ligne ou bien « Mic » pour un microphone.

Lors de la relance du signal audio à une deuxième enceinte B-HYPE, il faut sélectionner la position « Line » de cette dernière.

5. Led

Les LED « Limiter », « Signal », « Ready » donnent les informations d'état de l'amplificateur et de l'enceinte.

« Limiter » s'allume lors de l'intervention du circuit de protection des transducteurs en cas de niveau audio trop élevé. Éviter d'opérer avec cette LED allumée de manière très fréquente ou en permanence (intervenir donc sur le contrôle [3] pour limiter le volume de l'amplificateur).

« Signal » détecte la présence d'un signal audio à l'entrée.

« Ready » signale l'allumage correct de l'amplificateur prêt au fonctionnement.

6. DSP Preset

Dans la position « Flat », le son de l'enceinte n'a pas d'égalisation.

Dans la position « Boost » on applique une accentuation aussi bien sur les basses que sur les hautes fréquences.

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Code 420120254 RÉV. 1.0

SECTION D'ALIMENTATION

Interrupteur d'allumage (ON) ou d'extinction (OFF) du dispositif.

7. MAINS INPUT

Entrée pour connecteur VDE. Pour la connexion au réseau électrique de ligne, via le câble fourni en dotation.

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Code 420120254 RÉV. 1.0

2. PREMIER ALLUMAGE

CONTENU DE L'EMBALLAGE

L'emballage de l'enceinte B-HYPE 8, B-HYPE 10, B-HYPE 12 ou B-HYPE 15 contient :

• enceinte B-HYPE
  • câble d'alimentation VDE
• quick start et la documentation de garantie

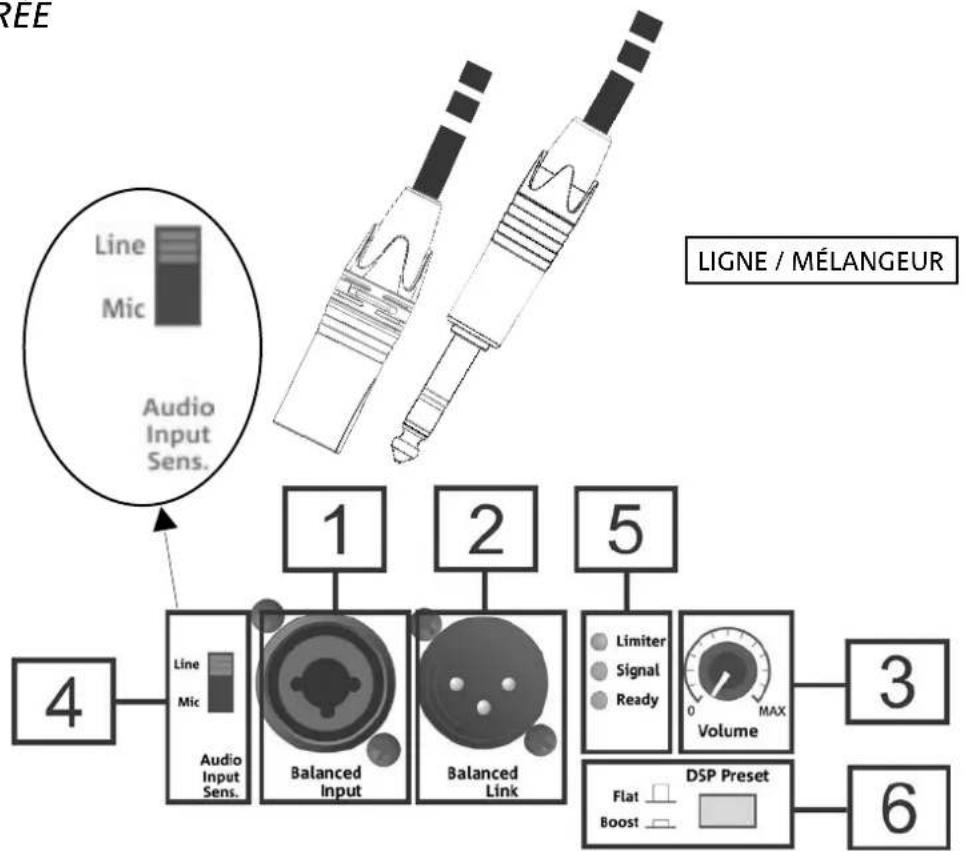

CONNEXION D'UNE ENTRÉE

Pour la connexion à l'entrée d'un mélangeur ou d'un instrument à impédance de ligne, sélectionner la position « LINE » du sélecteur « Input Audio Sensitivity ». Il est également possible de brancher un câble avec connecteur mâle XLR ou TRS.

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Code 420120254 RÉV. 1.0

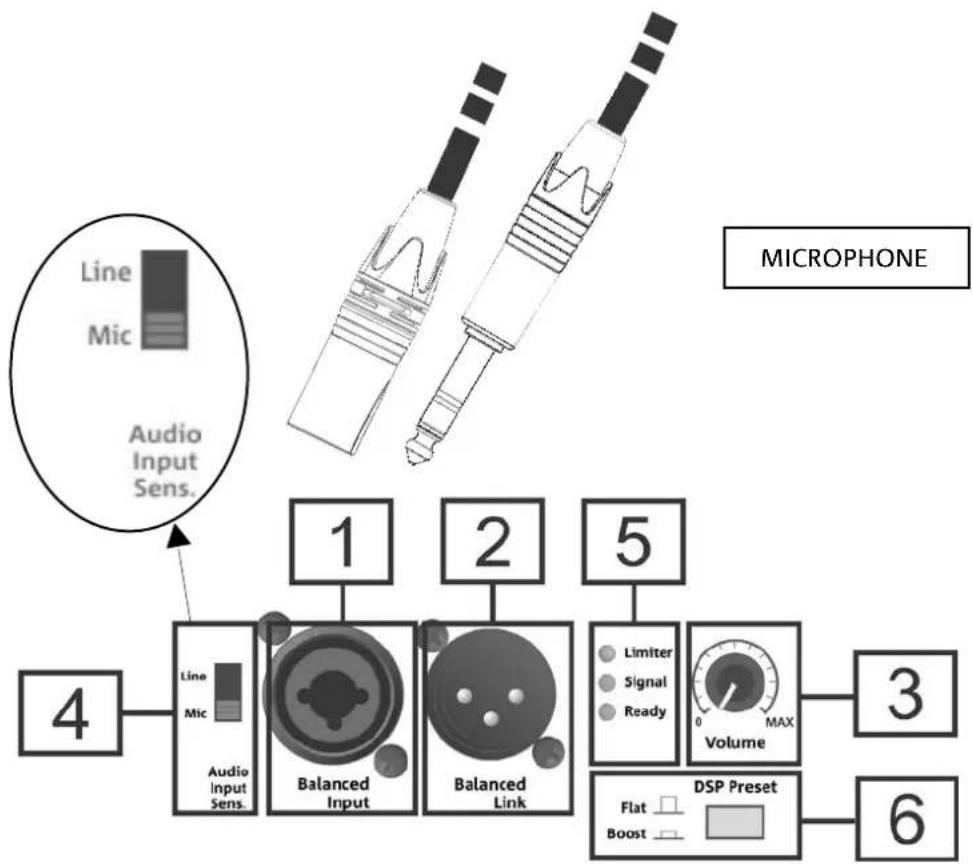

Pour la connexion à l'entrée d'un microphone, sélectionner la position « MIC » du sélecteur « Input Audio Sensitivity ». Il est possible de brancher un câble avec connecteur mâle XLR ou TRS.


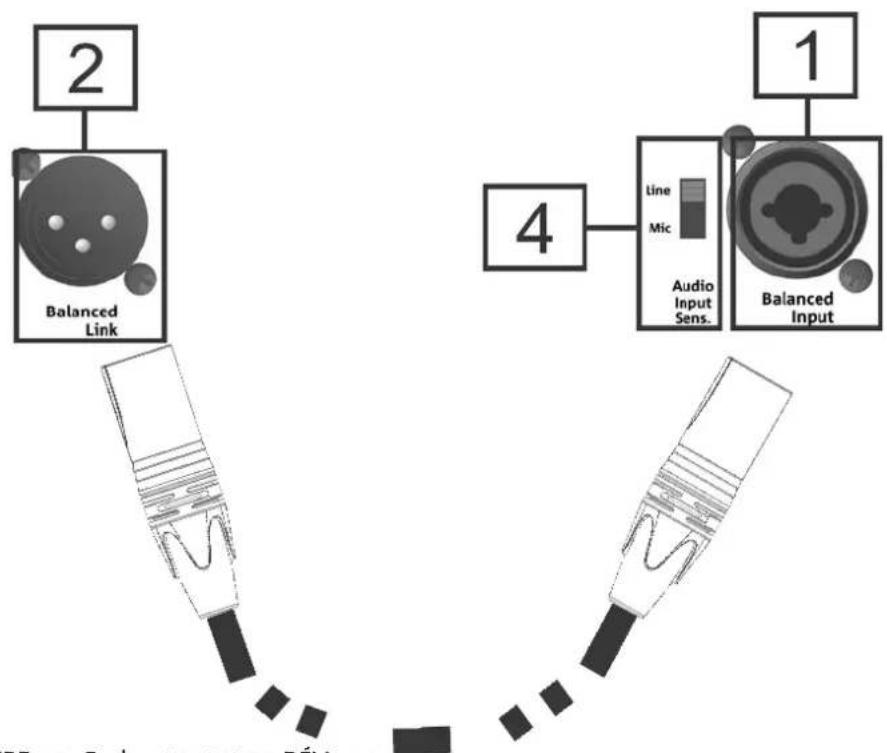

CONNEXION DE LA SORTIE ENTRE PLUSIEURS MODULES (relance du signal audio)

Pour la relance du signal audio à une deuxième enceinte B-HYPE, utiliser un câble avec connecteur mâle-femelle XLR. Introduire le connecteur femelle dans la sortie « Balanced Link » de la première enceinte et le connecteur mâle dans l'entrée « Balanced Input » de la deuxième. Il faut sélectionner la position « LINE » de « Audio Input Sensitivity » sur la deuxième B-HYPE. La page suivante reporte quelques exemples de connexion.

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Code 420120254 RÉV. 1.0

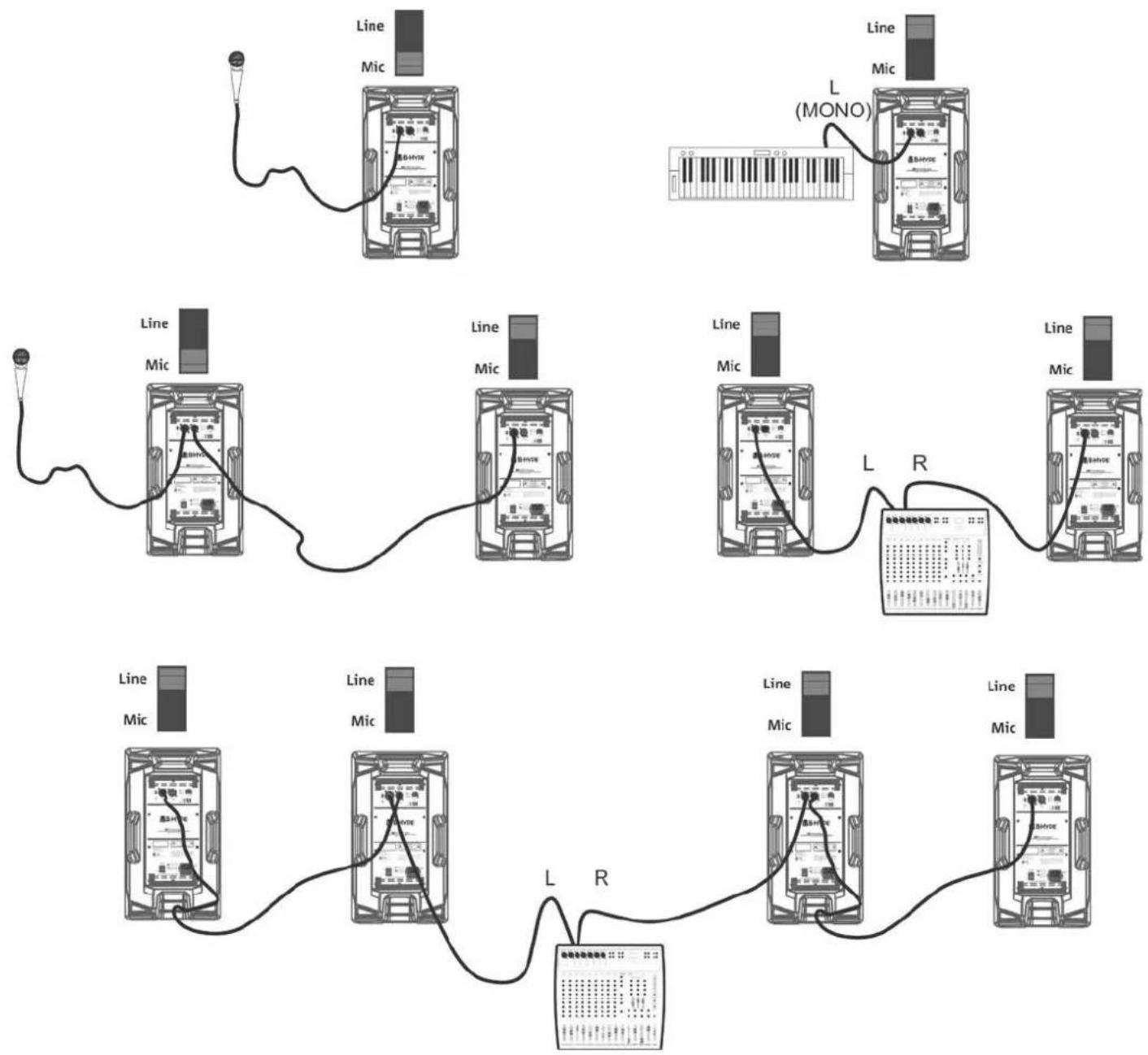

Exemples de connexion avec la position de Audio Input Sensitivity correspondante

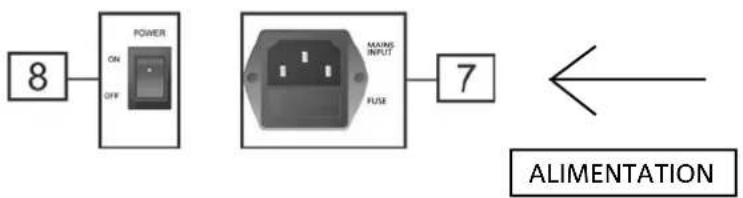

CONNEXION DE L'ALIMENTATION

Pour la connexion de l'alimentation du dispositif insérer le connecteur du câble en dotation dans « MAINS INPUT » [7]. Introduire ensuite la fiche dans une prise équipée de mise à la terre. Mettre le sélecteur POWER [8] sur « ON ».

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Code 420120254 RÉV. 1.0

3. EXAMPLES D'UTILISATION

• Toute autre installation différente de celles ici décrites ne sera pas admise.
• Il est toujours interdit d'utiliser les poignées de l'enceinte pour la suspendre
• Toujours vérifier que son positionnement soit stable et que l'installation ne comporte pas de risques aux personnes, animaux ou objets.
• Effectuer l'installation sur une surface plate et non inclinée, dans le cas contraire, il faut adopter une fixation supplémentaire de sécurité.

UTILISATION SUR PIED

1 enceinte B-HYPE peut être installée sur pied avec support trépied en option (accessoire SSB2) standard avec poteau de 35 mm de diamètre. La hauteur maximale admise entre la base de l'enceinte et le plancher est de 180 cm pour B-HYPE 8, B-HYPE 10, et de 165 cm pour B-HYPE 12, B-HYPE 15.

ATTENTION!

- Utiliser un support adéquatement dimensionné avec le pied central en avant pour assurer une correcte stabilité.

UTILISATION SUR SUBWOOFER AVEC POTEAU

Il est possible d'utiliser une seule enceinte installée sur poteau de 35 mm de diamètre (par exemple un subwoofer de la série SUB 600). L'accessoire de référence est DS-2 (poteau télescopique). La hauteur maximale admise entre la base de l'enceinte et le plancher est de 165 cm pour B-HYPE 8, B-HYPE 10, et de 120 cm pour B-HYPE 10, B-HYPE 15. En cas de subwoofer modèle DVA S08DP ou SUB 28D il faut utiliser une fixation mécanique supplémentaire, ou une fixation avec sangles pour bloquer correctement l'installation en toute sécurité.

UTILISATION AU SOL EN TANT QUE MONITEUR

Les profils arrière à 45° du cabinet permettent une utilisation de B-HYPE en tant que moniteur, comme la figure le montre. Veuillez considérer la couverture asymétrique du pavillon pour la couverture acoustique correcte de la scène.

Pour compléter la série, on prévoit les accessoires suivants en option :

- Housse de transport de B-HYPE 8, 10, 12, 15, respectivement :

-TC-BH8

-TC-BH10

-TC-BH12

-TC-BH15

• Accessoire support trépied SSB2
• Accessoire poteau télescopique DS-2

Vérifier la compatibilité des nouveaux accessoires sur : www.btechnologies.com

5. DÉPANNAGE

L'enceinte ne s'allume pas :

1. Vérifier la correcte alimentation en amont du système.
2. Vérifier que le câble d'alimentation avec un connecteur VDE est correctement inséré.

L'enceinte s'allume mais n'émet aucun son :

1. Vérifier que le raccordement à l'entrée du signal audio a été correctement effectué.
2. Vérifier que les câbles utilisés ne sont pas endommagés.
3. Vérifier que le mélangeur ou la source sonore est activé/e et montre clairement la présence du signal de sortie.
4. Vérifier le niveau général au moyen du contrôle « VOLUME ».

L'enceinte émet un son insuffisant ou déformé :

1. Vérifier que les câbles utilisés ne sont pas endommagés ; si nécessaire, les remplacer (un câble endommagé peut entraîner la perte ou l'altération du signal).
2. Vérifier que les paramètres de sélection de l'entrée « Audio Input Sensitivity » sont corrects par rapport à la source.

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Code 420120254 RÉV. 1.0

6. SPÉCIFICATIONS TECHNIQUES

INFORMATIONS GÉNÉRALES

Type : Enceinte active à 2 voies

DONNÉES ACOUSTIQUES

Réponse en fréquence [-10dB] : 65 - 20k Hz (B-HYPE 8) / 55 - 20k Hz (B-HYPE 10) /55 - 20k Hz (B-HYPE 12) / 51 - 20k Hz (B-HYPE 15)

Réponse en fréquence [-6dB] : 70 - 19.6k Hz (B-HYPE 8) / 62 - 19.6k Hz (B-HYPE 10) /61 - 19.5k Hz (B-HYPE 12) / 57 - 19.7k Hz (B-HYPE 15)

Max SPL : 120 dB (B-HYPE 8) / 121 dB (B-HYPE 10) /126 dB (B-HYPE 12) / 126,5 dB (B-HYPE 15)

HF compression driver : 1” (sortie)

LF : 8” (B-HYPE 8), 10” (B-HYPE 10), 12” (B-HYPE 12), 15” (B-HYPE 15)

LF voice coil : 1.5” (B-HYPE 8 - 10) / 2” ()

Fréquence de crossover : 2300 Hz (B-HYPE 8 - 10) / 2100 Hz (B-HYPE 12 - 15)

Directivité : Verticale asymétrique - Horizontale différenciée

Couverture (HxV) : 85° - 120° x 80° (+25°/-60°)

AMPLIFICATEUR

Type :	AMP SMPS
Classe d'amplification	Classe D
Alimentation	1 x VDE
Puissance d'amplification RMS :	130 W (B-HYPE 8 - B-HYPE 10) / 200 W (B-HYPE 12 - B-HYPE 15)
Fréquence de crossover :	2300 Hz (B-HYPE 8 - 10) / 2100 Hz (B-HYPE 12 - 15)
Directivité :	Verticale asymétrique - Horizontale différenciée
Couverture (HxV) :	85° - 120° x 80° (+25°/-60°)

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Code 420120254 RÉV. 1.0

PROCESSEUR

Contrôleur interne : DSP 28/56 bit
Convertisseur A/D D/A : 24 bit/48 kHz
Limiter : Peak, RMS, Thermique
Puissance d'amplification RMS :	130 W (B-HYPE 8 - B-HYPE 10) / 200 W (B-HYPE 12 - B-HYPE 15)
Fréquence de crossover : 2300 Hz (B-HYPE 8 - 10) / 2100 Hz (B-HYPE 12 - 15)
Directivité : Verticale asymétrique - Horizontale différenciée
Couverture (HxV) : 85° - 120° x 80° (+25°/-60°)

INTERFACE UTILISATEUR

Commandes : Volume, sélecteur d'entrée, DSP preset

ENTRÉES ET SORTIES

Entrée : 1 x Combo (XLR/Jack) Balanced	Input
Sortie :	1x XLR Balanced Link
Limiter : Peak, RMS, Thermique
Puissance d'amplification (PEAK) :	260 W (B-HYPE 8 - B-HYPE 10) / 400 W (B-HYPE 12 - B-HYPE 15)
Fréquence de crossover :	2300 Hz (B-HYPE 8 - 10) / 2100 Hz (B-HYPE 12 - 15)
Directivité : Verticale asymétrique - Horizontale différenciée
Couverture (HxV) : 85° - 120° x 80° (+25°/-60°)

SPÉCIFICATIONS D'ALIMENTATION (ABSORPTION / INSTALLATION)

Absorption à 1/8 de la puissance en conditions moyennes d’utilisation (*) :	(B-HYPE 8 - BHYPE 10) 0.29 A (220-240V~) - 0.50 A (110-120V~)(B-HYPE 12 - BHYPE 15) 0.42 A (220-240V~) - 0.95 A (110-120V~)
Absorption à 1/3 de la puissance en conditions maximales d’utilisation (**) :	(B-HYPE 8 - BHYPE 10) 0.49 A (220-240V~) - 0.85 A (110-120V~)(B-HYPE 12 - BHYPE 15) 0.85 A (220-240V~) - 1.8 A (110-120V~)
Absorption avec enceinte allumée en absence de signal (idle) :	(B-HYPE 8- BHYPE 10) 15 W / (B-HYPE 12- BHYPE 15) 20 W
Courant d’appel (inrush) : (B-HYPE 8- BHYPE 10) 12.03 A / (B-HYPE 12- BHYPE 15) 12.96 A

* REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/8 de la puissance, dans des conditions moyennes de fonctionnement (programme de musique avec clipping rare ou absent). Il est conseillé pour tout type de configuration de considérer les valeurs minimales de dimensionnement.
** REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/3 de la puissance, dans des conditions lourdes de fonctionnement (programme de musique avec clipping fréquent et intervention du limiter). Il est conseillé d'effectuer le dimensionnement selon ces valeurs en cas d'installations et tours professionnels.

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Code 420120254 RÉV. 1.0

DIMENSIONS

Matériau :	Polypropylène PP
Grille :	Usinage CNC
Poignées :	3 (2 latérales, 1 supérieure)
Installation sur poteau :	Oui, 36 mm
Largeur :	243 mm (B-HYPE 8) 295 mm (B-HYPE 10)350 mm (B-HYPE 12) 415 mm (B-HYPE 15)
Hauteur :	443 mm (B-HYPE 8) 544 mm (B-HYPE 10)645 mm (B-HYPE 12) 725 mm (B-HYPE 15)
Profondeur :	231 mm (B-HYPE 8) 283 mm (B-HYPE 10)330 mm (B-HYPE 12) 391 mm (B-HYPE 15)
Poids :	6,6 kg (B-HYPE 8) 9 kg (B-HYPE 8)13.9 kg (B-HYPE 8) 17.4 kg (B-HYPE 8)

Les caractéristiques, les spécifications et l'aspect des produits sont sujets à changement sans préavis. dBTechnologies se réserve le droit d'apporter des modifications ou des améliorations de design ou de fabrication, sans obligation de modifier ou d'améliorer également les produits déjà réalisés.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8
