MANUAL DE USUARIO BHype 8 DB Technologies

MANUAL DEL USUARIO - Sección 1

Las advertencias del presente manual se deben tener en cuenta conjuntamente con las del "Manual del usuario" - Sección 2".

EMI CLASSIFICATION

1. INFORMACIÓN GENERAL.... 65

¡BIENVENIDOS! 65

INTRODUCCIÓN 65

REFERENCIAS PARA EL USUARIO.... 65

CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO 66

DIMENSIONES.... 66

DISTRIBUCIÓN DEL SONIDO 66

CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL 67

SECCIÓN DE ENTRADAS, SALIDAS Y CONTROL.... 68

SECCIÓN DE ALIMENTACIÓN.... 69

2. PRIMER ENCENDIDO 70

CONTENIDO DEL EMBALAJE....70

CONEXIÓN DE UNA ENTRADA.... 70

CONEXIÓN DE LA SALIDA ENTRE VARIOS MÓDULOS (transmisión de la señal de audio).... 71

CONEXIÓN DE LA ALIMENTACIÓN.... 72

3. EJEMPLOS DE USO 73

USO EN SOPORTE 73

5. RESOLUCIÓN DE PROBLEMAS.... 75

6. ESPECIFICACIONES TÉCNICAS 76

GENERAL 76

DATOS ACÚSTICOS.... 76

AMPLIFICADOR.... 76

PROCESADOR.... 77

INTERFAZ USUARIO 77

ENTRADAS Y SALIDAS 77

ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN / INSTALACIÓN).... 77

DIMENSIONES....78

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Cod. 420120254 REV. 1.0

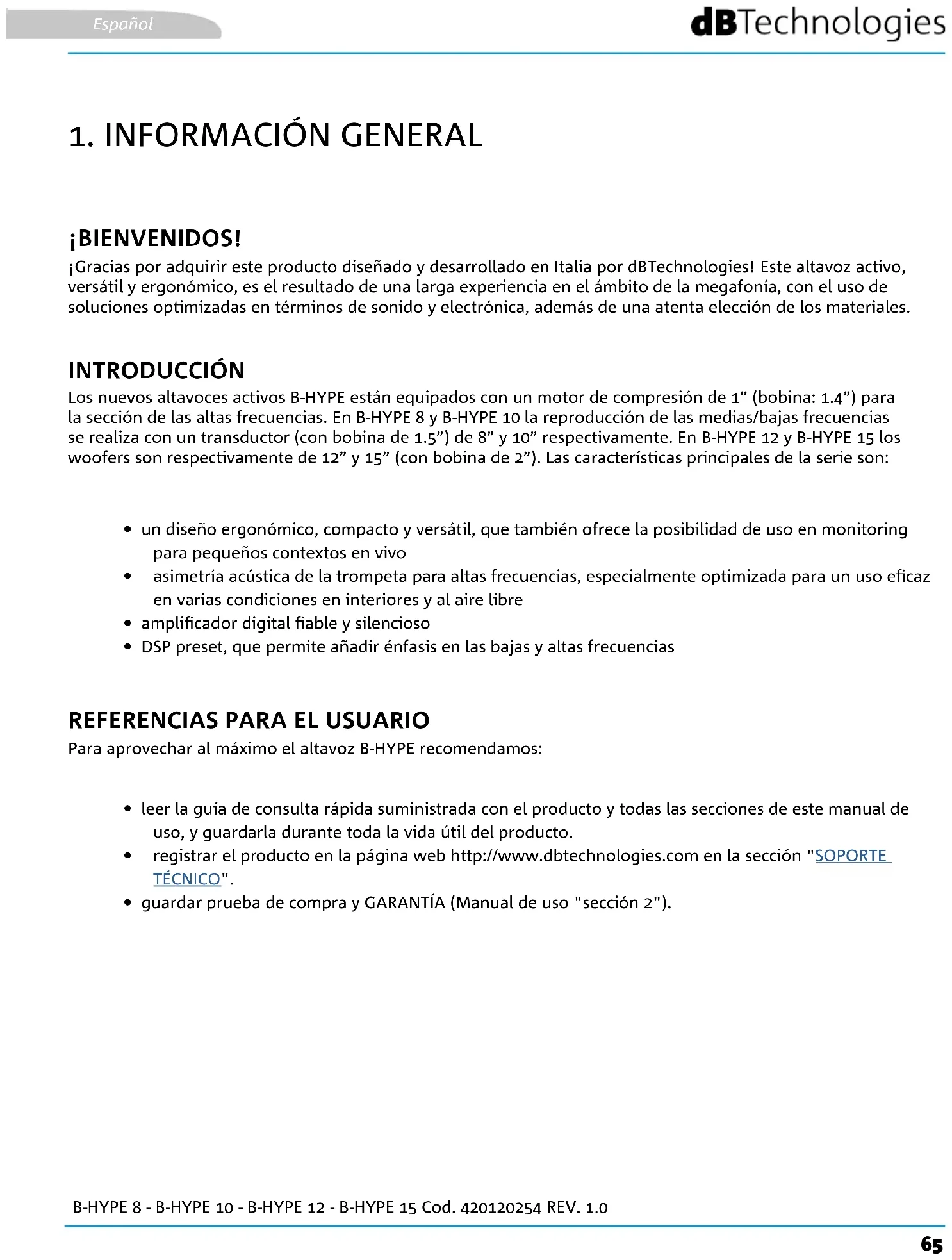

1. INFORMACIÓN GENERAL

¡BIENVENIDOS!

¡Gracias por adquirir este producto diseñado y desarrollado en Italia por dBTechnologies! Este altavoz activo, versátil y ergonómico, es el resultado de una larga experiencia en el ámbito de la megafonía, con el uso de soluciones optimizadas en términos de sonido y electrónica, además de una atenta elección de los materiales.

INTRODUCCIÓN

Los nuevos altavoces activos B-HYPE están equipados con un motor de compresión de 1" (bobina: 1.4") para la sección de las altas frecuencias. En B-HYPE 8 y B-HYPE 10 la reproducción de las medias/bajas frecuencias se realiza con un transductor (con bobina de 1.5") de 8" y 10" respectivamente. En B-HYPE 12 y B-HYPE 15 los woofers son respectivamente de 12" y 15" (con bobina de 2"). Las características principales de la serie son:

• un diseño ergonómico, compacto y versátil, que también ofrece la posibilidad de uso en monitoring para pequeños contextos en vivo
• asimetría acústica de la trompeta para altas frecuencias, especialmente optimizada para un uso eficaz en varias condiciones en interiores y al aire libre
• amplificador digital fiable y silencioso
• DSP preset, que permite añadir énfasis en las bajas y altas frecuencias

REFERENCIAS PARA EL USUARIO

Para aprovechar al máximo el altavoz B-HYPE recomendamos:

- leer la guía de consulta rápida suministrada con el producto y todas las secciones de este manual de uso, y guardarla durante toda la vida útil del producto.

- registrar el producto en la página web http://www.dbtechnologies.com en la sección "SOPORTE TÉCNICO".

- guardar prueba de compra y GARANTÍA (Manual de uso "sección 2").

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Cod. 420120254 REV. 1.0

CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO

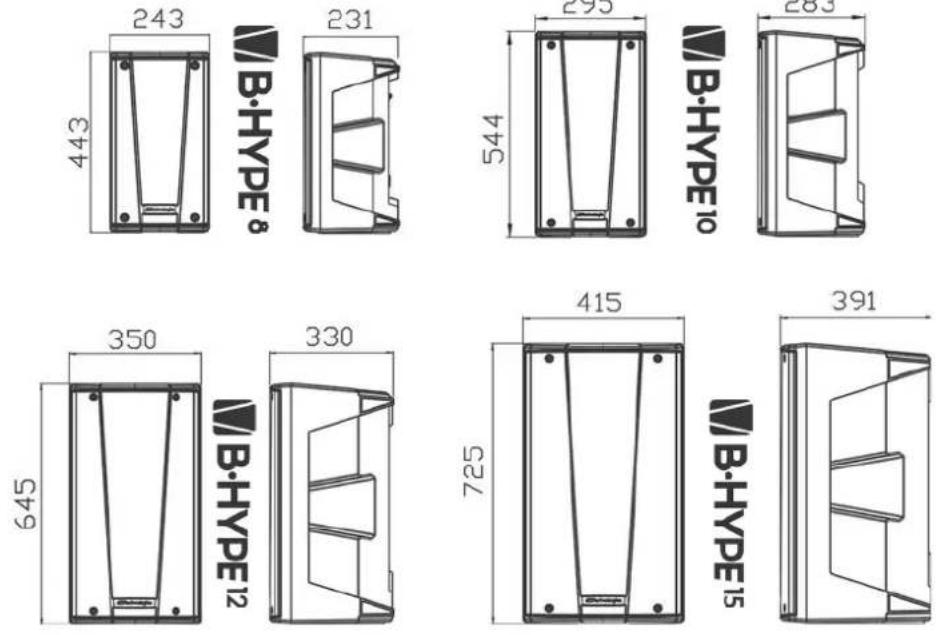

DIMENSIONES

La serie B-HYPE ha sido diseñada prestando especial atención a la optimización del peso y de las dimensiones totales.

El gabinete es ligero pero resistente y cuenta con asas en la parte superior y en los lados, para permitir un desplazamiento práctico y rápido.

Para una rápida comparación de los 4 modelos, las medidas totales (en mm) se indican en la figura a continuación:

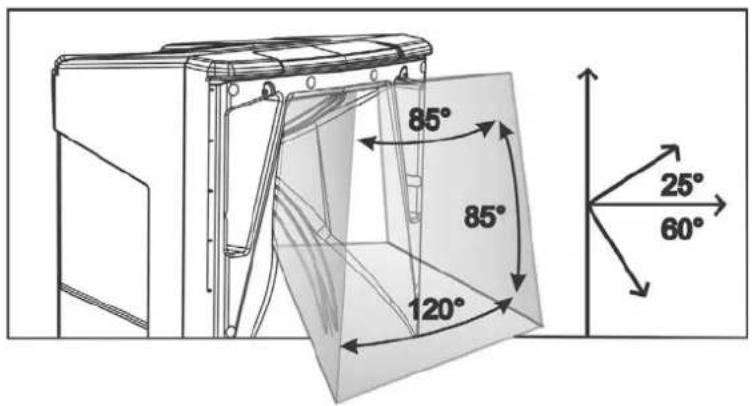

DISTRIBUCIÓN DEL SONIDO

El diseño especial de la trompeta, esquematizado en la figura, es igual para los 4 modelos.

En horizontal, la distribución se diferencia entre el valor de 85° (parte superior) y 120° (parte inferior).

Esta característica optimiza la emisión del sonido, por ejemplo, en la instalación vertical en ambientes reverberantes.

La apertura vertical total (85°) es asimétrica, para aumentar la presión sonora de la trompeta en las largas distancias.

85° 85° 120° 25° 60°

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Cod. 420120254 REV. 1.0

CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL

El amplificador digital clase D es el corazón de la serie B-HYPE. El sistema es silencioso y su control se basa en un poderoso DSP específico que controla varios parámetros.

La potencia de amplificación sonora es de 260 W (peak) para los modelos B-HYPE 8 y B-HYPE 10, y de 400 W (peak) para los modelos B-HYPE 12 y B-HYPE 15.

¡ATENCIÓN!

• Los modelos B-HYPE 12 y B-HYPE 15 están equipados con un ventilador de enfriamiento en la parte trasera: no obstruirlo y dejar espacio suficiente para la ventilación del altavoz.
• Proteger el altavoz contra la humedad.
• No intentar abrir el amplificador de ninguna manera.
• Utilizar solo el cable de alimentación suministrado con el sistema. Para las conexiones audio, los cables y los conectores deben ser de buena calidad y estar íntegros.
• En caso de avería, interrumpir inmediatamente la alimentación, desconectar todas las conexiones y contactar con un técnico autorizado.

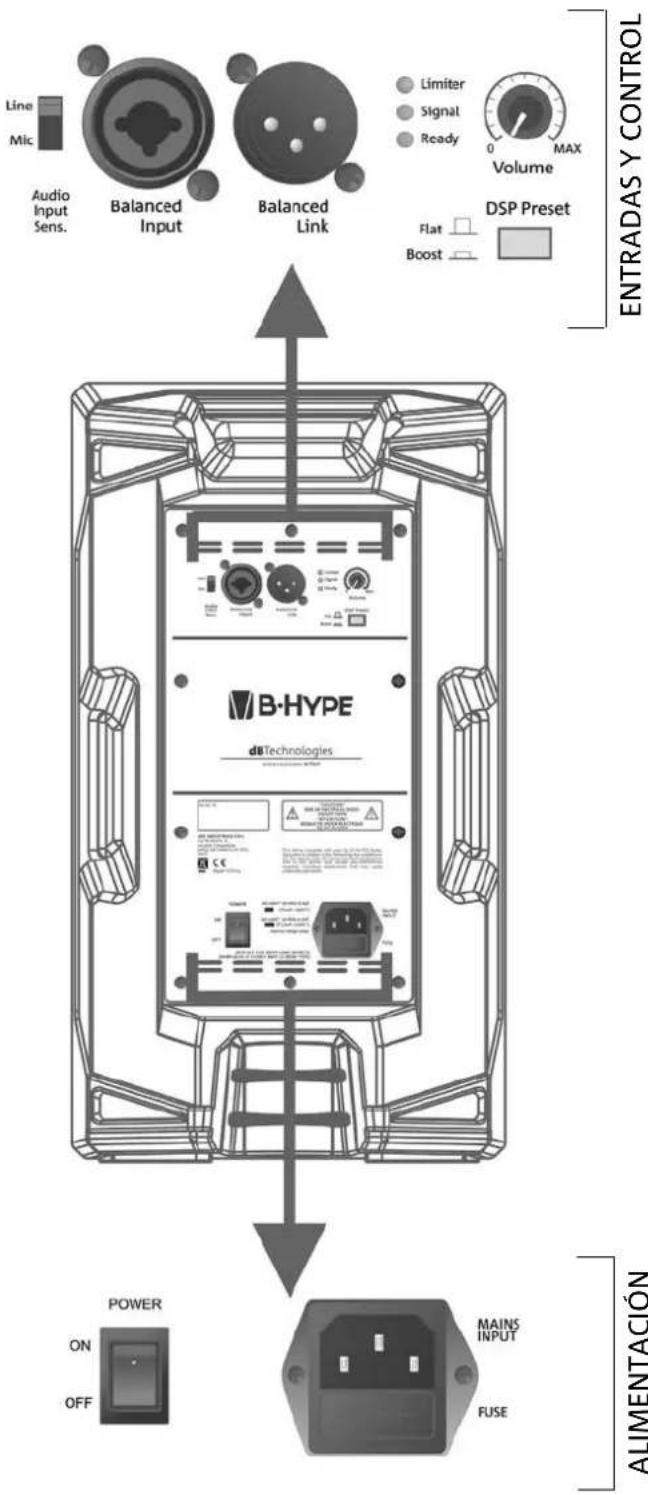

El panel cuenta con:

• Sección de Entradas, Salidas y Control
• Sección de Alimentación

Line Mic Audio Input Sens. Balanced Input Balanced Link Limiter Signal Ready Volume MAX Flat Boost DSP Preset ENTRADAS Y CONTROL B-HYPE dbTechnologies POWER ON OFF MAINS INPUT FUSE ALIMENTACIÓN

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Cod. 420120254 REV. 1.0

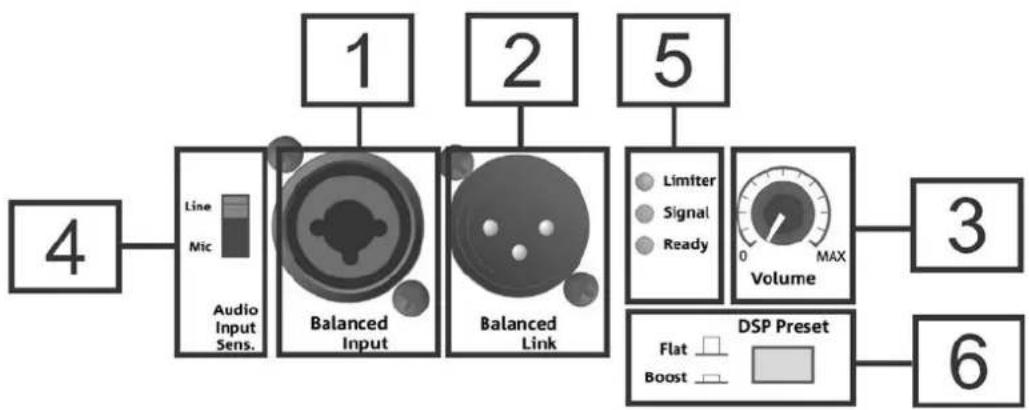

SECCIÓN DE ENTRADAS, SALIDAS Y CONTROL

1. Balanced Input

Entrada combo para conector XLR o TRS (balanceado y no balanceado).

Permite la conexión de un micrófono, o bien de un mixer o instrumento musical con impedancia de línea (por ejemplo, un teclado electrónico). Para configurar correctamente el tipo de entrada, utilizar el selector Audio Input Sensitivity [4].

2. Balanced Link

Salida para conector de tipo XLR. Permite transmitir la señal de audio a un segundo altavoz.

3. Volume

Control del nivel de salida del altavoz, no afecta a la conexión de salida "Balanced Link" [2].

4. Audio Input Sensitivity

Selector "Line/Mic" para adaptar la impedancia de entrada. Utilizar la posición "Line" para conectar a la entrada [1] un mixer o un instrumento con impedancia de línea, o "Mic" para un micrófono.

Cuando se transmite la señal de audio a un segundo altavoz B-HYPE, en este último debe seleccionarse la posición "Line".

5. Led

Los led "Limiter", "Signal", "Ready" proporcionan indicaciones sobre el estado del amplificador y del altavoz.

"Limiter" se enciende cuando interviene el circuito de protección, que protege los transductores en caso de nivel de audio demasiado alto. Evitar operar con este led encendido muy a menudo o de manera constante (utilizar el control [3] para limitar el volumen del amplificador).

"Signal" detecta la presencia de señal de audio en entrada.

"Ready" señala que el amplificador está correctamente encendido y listo para funcionar.

6. DSP Preset

En la posición "Flat", el sonido del altavoz no presenta ecualización.

En la posición "Boost" se aplica un énfasis tanto en las bajas frecuencias como en las altas.

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Cod. 420120254 REV. 1.0

SECCIÓN DE ALIMENTACIÓN

Entrada para conector VDE. Para la conexión a la red eléctrica de línea con el cable suministrado.

2. PRIMER ENCENDIDO

CONTENIDO DEL EMBALAJE

El embalaje del altavoz B-HYPE 8, B-HYPE 10, B-HYPE 12 o B-HYPE 15 contiene:

• altavoz B-HYPE
• cable de alimentación VDE
• guía de consulta rápida y documentación de garantía

CONEXIÓN DE UNA ENTRADA

Para la conexión en entrada de un mixer o de un instrumento con impedancia de línea, seleccionar la posición "LINE" del selector "Input Audio Sensitivity". Se puede conectar un cable con conector macho XLR o TRS.

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Cod. 420120254 REV. 1.0

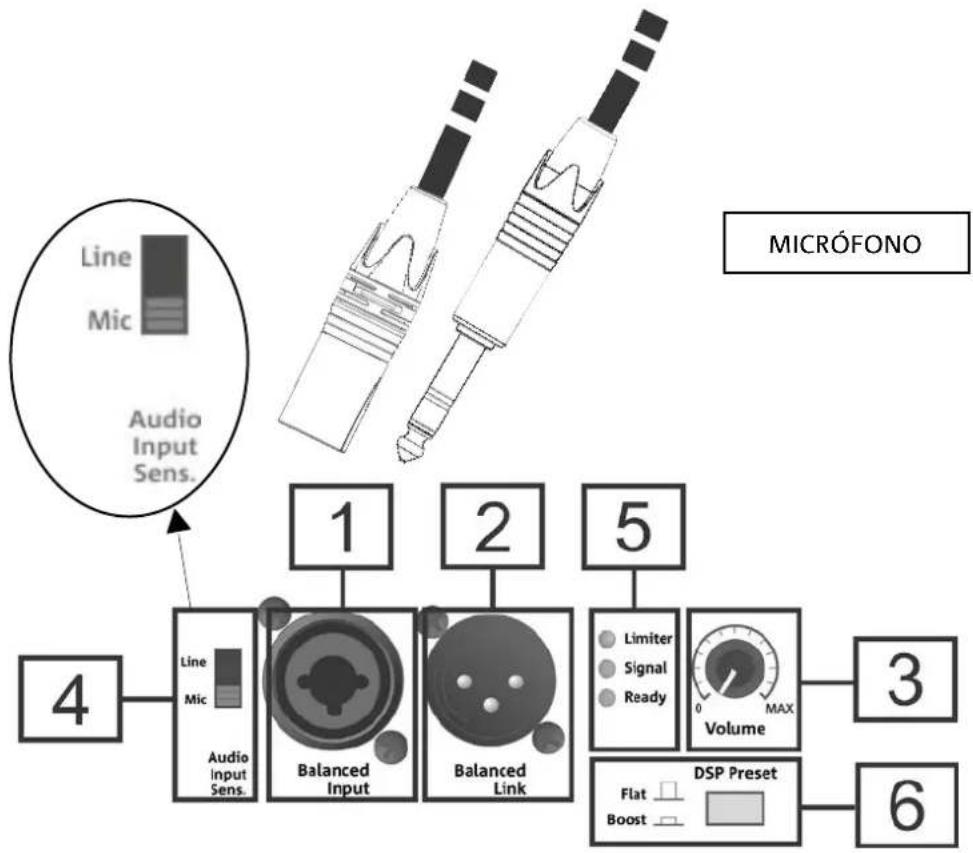

Para la conexión en entrada de un micrófono, seleccionar la posición "MIC" del selector "Input Audio Sensitivity". Se puede utilizar un cable con conector macho XLR o TRS.


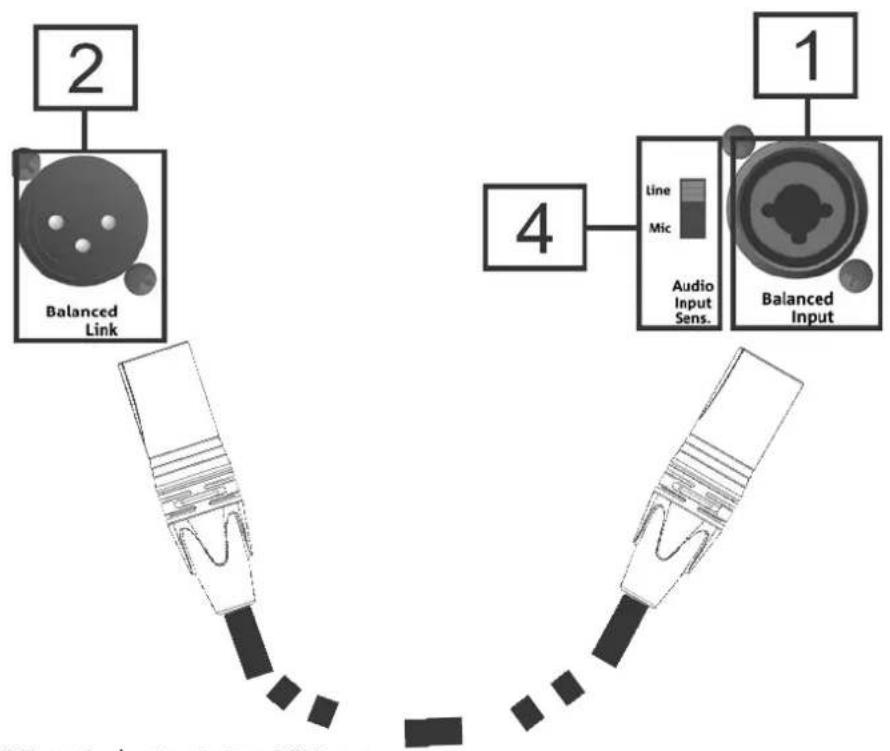

CONEXIÓN DE LA SALIDA ENTRE VARIOS MÓDULOS (transmisión de la señal de audio)

Para la transmisión de audio a un segundo altavoz B-HYPE, utilizar un cable con conector macho-hembra XLR. Introducir el conector hembra en la salida "Balanced Link" del primer altavoz y el conector macho en la entrada "Balanced Input" del segundo. En el segundo B-HYPE se debe seleccionar la posición "LINE" de "Audio Input Sensitivity". En la página siguiente se ilustran algunos ejemplos de conexiones.

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Cod. 420120254 REV. 1.0

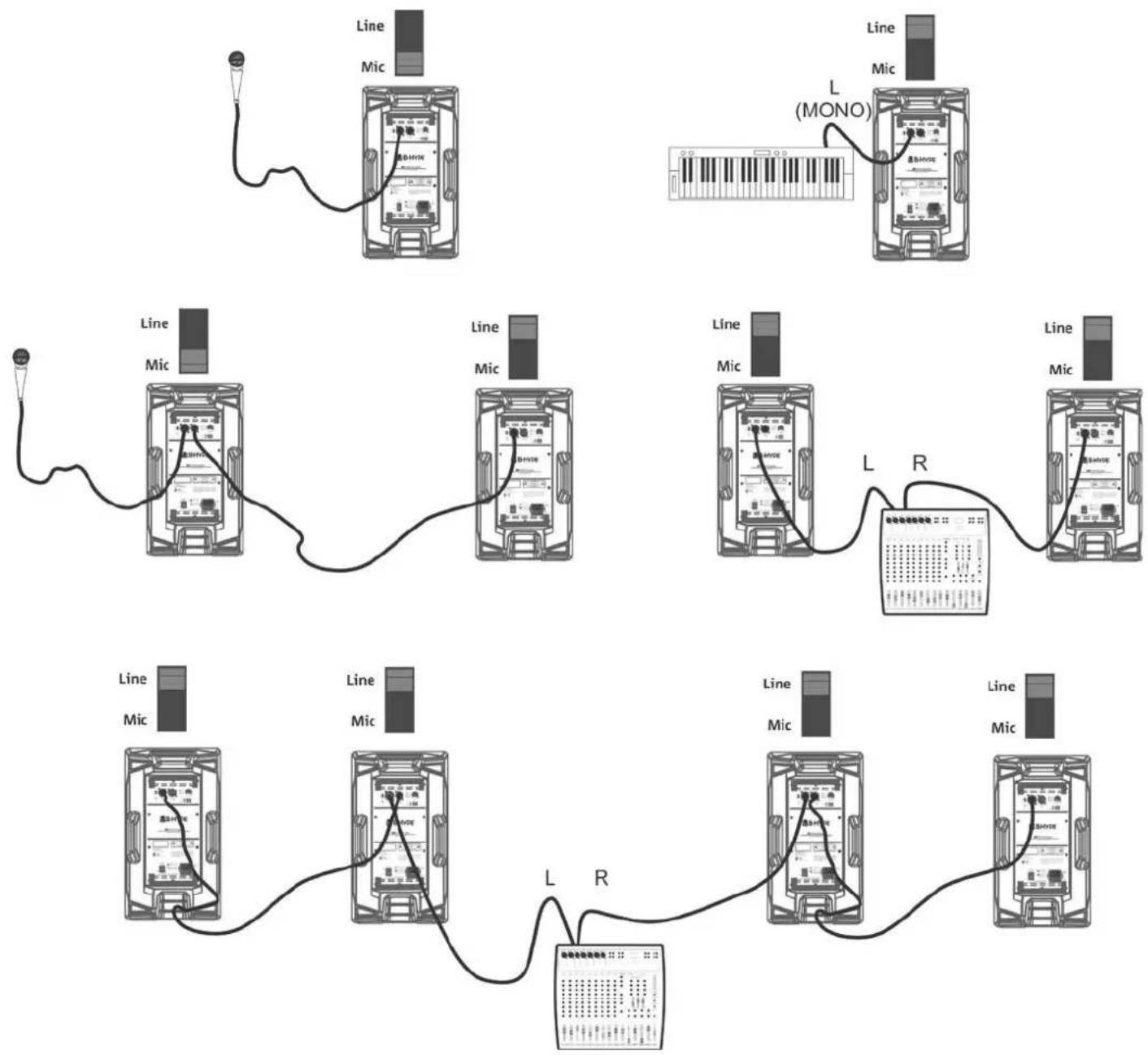

Ejemplos de conexiones con la posición de Audio Input Sensitivity correspondiente

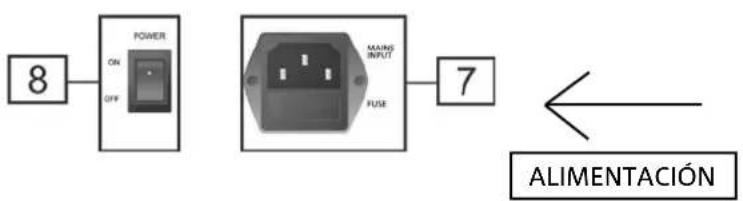

CONEXIÓN DE LA ALIMENTACIÓN

Para la conexión de la alimentación del dispositivo, introducir el conector del cable suministrado en "MAINS INPUT" [7]. Introducir la clavija en un enchufe con toma de tierra. Colocar el selector POWER [8] en "ON".

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Cod. 420120254 REV. 1.0

3. EJEMPLOS DE USO

• No se admiten tipos de instalación diferentes de los ilustrados aquí.
• No usar en ningún caso las asas del altavoz para colgarlo
• Comprobar siempre que el posicionamiento sea estable y que la instalación no represente una fuente de peligro para personas, animales o cosas.
• Realizar la instalación en una superficie de apoyo plana y sin inclinación, en caso contrario es obligatoria una fijación adicional de seguridad.

USO EN SOPORTE

1 altavoz B-HYPE se puede montar en un trípode de soporte opcional (accesorio SSB2) estándar con poste de 35 mm de diámetro. La altura máxima admitida entre la base del altavoz y el suelo es 180 cm para B-HYPE 8, B-HYPE 10, y 165 cm para B-HYPE 12, B-HYPE 15.

¡ATENCIÓN!

- Utilizar un soporte de dimensiones idóneas, con el pie central hacia adelante para garantizar una estabilidad adecuada.

Es posible usar un solo altavoz montado en un poste de 35 mm de diámetro (por ejemplo, un subwoofer de la serie SUB 600). El accesorio de referencia es DS-2 (poste telescópico). La altura máxima admitida entre la base del altavoz y el suelo es 165 cm para B-HYPE 8, B-HYPE 10, y 120 cm para B-HYPE 12, B-HYPE 15. En caso de subwoofer modelo DVA S08DP o SUB 28D es necesaria una fijación mecánica adicional, o una fijación con correas para asegurar una instalación correcta y segura.

USO EN EL SUELO COMO MONITOR

Los perfiles traseros a 45° del gabinete permiten utilizar B-HYPE como monitor, como se muestra en la figura. Tener en cuenta la asimétria de la trompeta para una distribución del sonido correcta en el escenario.

Para completar la serie, están disponibles como opcionales los siguientes accesorios:

- Cobertura para el transporte de B-HYPE 8, 10, 12, 15, respectivamente:

-TC-BH8

-TC-BH10

-TC-BH12

-TC-BH15

• Accesorio trípode SSB2
• Accesorio poste telescópico DS-2

Controlar los nuevos accesorios compatibles en: www.dbtechnologies.com

5. RESOLUCIÓN DE PROBLEMAS

El difusor no se enciende:

1. Comprobar la presencia correcta de la alimentación general del sistema.
2. Comprobar que el cable de alimentación con conector VDE esté conectado correctamente.

El difusor se enciende pero no emite sonidos:

1. Comprobar que la conexión de entrada de la señal de audio se haya efectuado correctamente.
2. Comprobar que los cables utilizados no estén dañados.
3. Comprobar que el mixer o la fuente de audio esté encendida y muestre claramente la presencia de una señal de salida.
4. Controlar el nivel general con el control "VOLUME".

El altavoz emite un sonido insuficiente o distorsionado:

1. Comprobar que los cables utilizados no estén dañados, y sustituirlos si es necesario (un cable dañado puede causar una pérdida o alteración de la señal).
2. Comprobar que las configuraciones de selección de la entrada "Audio Input Sensitivity" sean correctas con respecto a la fuente.

6. ESPECIFICACIONES TÉCNICAS

GENERAL

Tipo: Altavoz activo de 2 vías

DATOS ACÚSTICOS

Respuesta en frecuencia [-10 dB]: 65 - 20 k Hz (B-HYPE 8) / 55 - 20 k Hz (B-HYPE 10) /55 - 20 k Hz (B-HYPE 12) / 51 - 20 k Hz (B-HYPE 15)

Respuesta en frecuencia [-6dB]: 70 - 19,6 k Hz (B-HYPE 8) / 62 - 19,6 k Hz (B-HYPE 10) /61 - 19,5 k Hz (B-HYPE 12) / 57 - 19,7 k Hz (B-HYPE 15)

Máx. SPL: 120 dB (B-HYPE 8) / 121 dB (B-HYPE 10) /126 dB (B-HYPE 12) / 126,5 dB (B-HYPE 15)

Motor de compresión HF:1" (salida)

LF:8" (B-HYPE 8), 10" (B-HYPE 10), 12" (B-HYPE 12), 15" (B-HYPE 15)

Bobina de voz LF:1.5" (B-HYPE 8 - 10) / 2" ()

Frecuencia de crossover:2300 Hz (B-HYPE 8 - 10) / 2100 Hz (B-HYPE 12 - 15)

Directividad:Vertical asimétrica - Horizontal diferenciada

Cobertura (HxV):85° - 120° x 80° (+25°/-60°)

AMPLIFICADOR

Tipo:	AMP SMPS
Clase de amplificación	Clase D
Alimentación	1 x VDE
Potencia de amplificación RMS:	130 W (B-HYPE 8 - B-HYPE 10) / 200 W (B-HYPE 12 - B-HYPE 15)
Frecuencia de crossover	2300 Hz (B-HYPE 8 - 10) / 2100 Hz (B-HYPE 12 - 15)
Directividad:	Vertical asimétrica - Horizontal diferenciada
Cobertura (HxV):	85° - 120° x 80° (+25°/-60°)

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Cod. 420120254 REV. 1.0

PROCESADOR

Regulador interior: DSP 28/56 bits
Convertidor A/D D/A: 24 bits/48 kHz
Limitador: Peak, RMS, Térmico
Potencia de amplificación RMS: 130 W	(B-HYPE 8 - B-HYPE 10) / 200 W (B-HYPE 12 - B-HYPE 15)
Frecuencia de crossover 2300 Hz (B-HYPE 8 - 10) / 2100 Hz (B-HYPE 12 - 15)
Directividad: Vertical asimétrica - Horizontal diferenciada
Cobertura (HxV): 85° - 120° x 80° (+25°/-60°)

INTERFAZ USUARIO

Controles: Volumen, selector de entrada, DSP preset

ENTRADAS Y SALIDAS

Entrada: 1 x Combo (XLR/Jack) Balanced Input
Salida: 1x XLR Balanced Link
Limitador: Peak, RMS, Térmico
Potencia de amplificación (peak):	260 W (B-HYPE 8 - B-HYPE 10) / 400 W (B-HYPE 12 - B-HYPE 15)
Frecuencia de crossover 2300 Hz (B-HYPE 8 - 10) / 2100 Hz (B-HYPE 12 - 15)
Directividad: Vertical asimétrica - Horizontal diferenciada
Cobertura (HxV): 85° - 120° x 80° (+25°/-60°)

ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN / INSTALACIÓN)

Absorción a 1/8 de la potencia en condiciones medias de uso (*):	(B-HYPE 8 - B-HYPE 10) 0,29 A (220-240 V~) - 0,50 A (110-120 V~)(B-HYPE 12 - B-HYPE 15) 0,42 A (220-240 V~) - 0,95 A (110-120 V~)
Absorción a 1/3 de la potencia en condiciones máximas de uso (**):	(B-HYPE 8 - B-HYPE 10) 0,49 A (220-240 V~) - 0,85 A (110-120 V~)(B-HYPE 12 - B-HYPE 15) 0,85 A (220-240 V~) - 1,8 A (110-120 V~)
Absorción con altavoz encendido en ausencia de señal (idle):	(B-HYPE 8- B-HYPE 10) 15 W / (B-HYPE 12- B-HYPE 15) 20 W
Corriente de inrush: (B-HYPE 8- B-HYPE	10) 12,03 A / (B-HYPE 12- B-HYPE 15) 12,96 A

* NOTA PARA EL INSTALADOR: Valores que se refieren a 1/8 de la potencia, en condiciones medias de funcionamiento (programa musical con clipping raro o ausente). Para cualquier tipo de configuración, se recomienda considerar los valores mínimos de dimensionamiento.

** NOTA PARA EL INSTALADOR: Valores que se refieren a 1/3 de la potencia, en condiciones pesadas de funcionamiento (programa musical con frecuente clipping e intervención del limiter). Se recomienda el dimensionamiento según estos valores en caso de instalaciones y tours profesionales.

B-HYPE 8 - B-HYPE 10 - B-HYPE 12 - B-HYPE 15 Cod. 420120254 REV. 1.0

DIMENSIONES

Material:	Polipropileno PP
Rejilla:	Elaboración CNC
Asas:	3 (2 laterales, 1 superior)
Montaje en poste:	Sí, 36 mm
Ancho:	243 mm (B-HYPE 8) 295 mm (B-HYPE 10)350 mm (B-HYPE 12) 415 mm (B-HYPE 15)
Altura:	443 mm (B-HYPE 8) 544 mm (B-HYPE 10)645 mm (B-HYPE 12) 725 mm (B-HYPE 15)
Profundidad:	231 mm (B-HYPE 8) 283 mm (B-HYPE 10)330 mm (B-HYPE 12) 391 mm (B-HYPE 15)
Peso:	6,6 kg (B-HYPE 8) 9 kg (B-HYPE 8)13,9 kg (B-HYPE 8) 17,4 kg (B-HYPE 8)

Características, especificaciones y aspecto de los productos pueden cambiar sin previo aviso. dBTechnologies se reserva el derecho de modificar o mejorar el diseño o la fabricación sin asumir la obligación de modificar o mejorar también los productos realizados anteriormente.
