ELVOX 68IAR - Interphone vidéo Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit visiophonique (interphone vidéo)
Marque	Vimar
Modèle	ELVOX 68IAR (Art. 68IA/R ou 68IA/RC)
Écran moniteur	Noir et blanc : CRT 4" (Art. 6029) ; Couleur : TFT LCD 3,5" (Art. 6029/C)
Type de caméra	CCD 1/3" avec pivotement manuel
Résolution vidéo	PAL 625 lignes, 50 images/s
Alimentation	110-240 Vca, 50/60 Hz, consommation max 15 W
Tension de sortie BUS	28 Vcc nominal (SELV)
Courant max distribué	1,6 A (1 A continu + 0,6 A intermittent)
Dimensions plaque de rue	80 x 120 x 25 mm (hors tout)
Dimensions moniteur mural	Environ 140 x 115 x 65 mm (alimentation)
Poids du kit	Environ 1,5 kg (estimation)
Température de fonctionnement	Caméra : -5°C à +45°C ; Moniteur : 0°C à +40°C
Nombre de boutons	5 boutons (ouverture gâche, auto-allumage, 3 intercom)
Fonctions principales	Appel vidéo, interphone, ouverture de porte à distance, auto-allumage, intercom entre postes

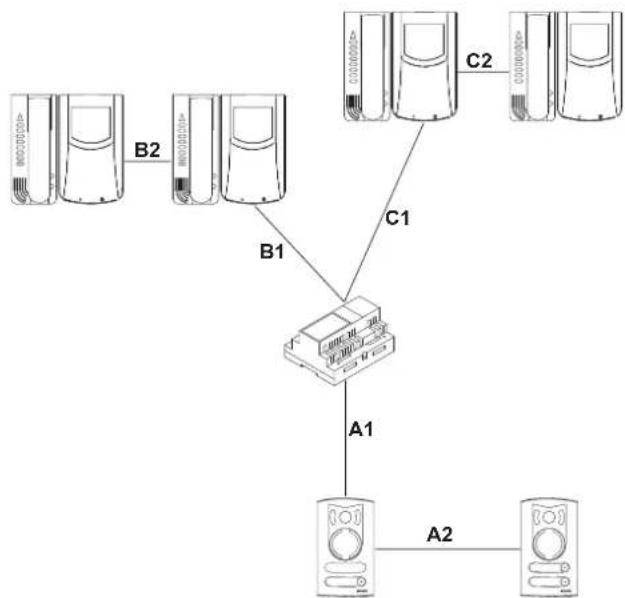

Distance maximale de câble	150 m entre dispositifs les plus éloignés, total 500 m max
Type de câble recommandé	Art. 732H ou 732I (2 x 1 mm²)
Installation	Encastré ou en saillie (plaque), mural (moniteur)
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Installation par un professionnel. Prévoir un interrupteur bipolaire en amont.
Pièces détachées	Accessoires : relais Art. 170A/101, Art. 682R, sonnerie Art. 860A, etc.
Réparabilité	Faire appel à un service agréé Vimar. Contacter le support technique.
Normes	Directive BT, EMC, EN60065, EN61000-6-1, EN61000-6-3

FOIRE AUX QUESTIONS - ELVOX 68IAR Vimar

Comment installer le kit ELVOX 68IAR ?

L'installation doit être réalisée par un professionnel. Fixez la plaque de rue à environ 1,65 m du sol, ouvrez le poste d'appartement, raccordez les fils aux borniers (1,2 pour BUS, 4,6P pour appel, etc.), puis fermez le poste. L'alimentation se connecte au réseau 110-240 Vca avec un interrupteur bipolaire en amont.

Comment régler le volume de l'appel ?

Le volume d'appel se règle en déplaçant le fil du haut-parleur du connecteur A+ à A- sur la carte du poste d'appartement. Vous pouvez également utiliser l'accessoire Art. 6153/682 pour un réglage précis.

Comment associer le bouton d'appel de la plaque au moniteur ?

Agissez sur les contacts CH1 (B) et CH2 (A) du poste d'appartement. Insérez les pontets pour exclure l'appel, retirez-les pour autoriser l'appel et l'allumage du moniteur. CH1 correspond au premier bouton, CH2 au second si présent.

Que faire si l'image est floue ou mauvaise ?

Utilisez le pontage de stabilisation vidéo (fig. 11). En installation série, déplacez le pontage sur BC uniquement sur le dernier appareil. En étoile, placez tous les pontages sur BC. Si défaut persiste, essayez les positions BC ou CD.

Comment ajouter un second poste d'appartement ?

Le kit peut être étendu jusqu'à 4 moniteurs/postes. Chaque poste doit avoir un code d'identification différent (via pontets ID1 et ID0). Respectez les distances max de câble (150 m entre dispositifs, 500 m total). Utilisez le câble Art. 732H.

Comment activer l'auto-allumage du moniteur ?

Appuyez sur le bouton d'auto-insertion/auto-allumage (borne 9) pour raccorder le poste à la plaque sans appel. Si deux plaques de rue, une pression répétée commute cycliquement la sélection.

Comment effectuer un appel intercommunicant entre deux postes ?

Soulevez le combiné, puis appuyez sur la touche intercommunicante correspondant au poste souhaité (bornes 10, 11, 12). La conversation dure max 60 secondes. L'appel intercommunicant a une tonalité différente.

Comment régler la durée de conversation avec la plaque ?

La durée est réglable de 30 à 90 secondes, configurée dans la plaque de rue. Après écoulement, pour continuer sans raccrocher, rappelez depuis la plaque dans les 10 secondes ou appuyez sur le bouton d'auto-allumage du poste.

Comment connecter une sonnerie supplémentaire ?

Utilisez le relais Art. 170A/101 ou Art. 682R selon le schéma. Connectez la sonnerie Art. 860A aux bornes 5 et 6S du poste d'appartement. Respectez les charges max (3A 230V c.a. pour les contacts).

Comment configurer les codes d'identification des postes ?

Utilisez les pontets sur les contacts ID1 (D) et ID0 (E) du poste d'appartement. Le tableau de programmation indique : pontets insérés pour ID spécifique (ex: ID1 inséré, ID0 retiré pour poste n°3). Effectuez la configuration avant la mise sous tension.

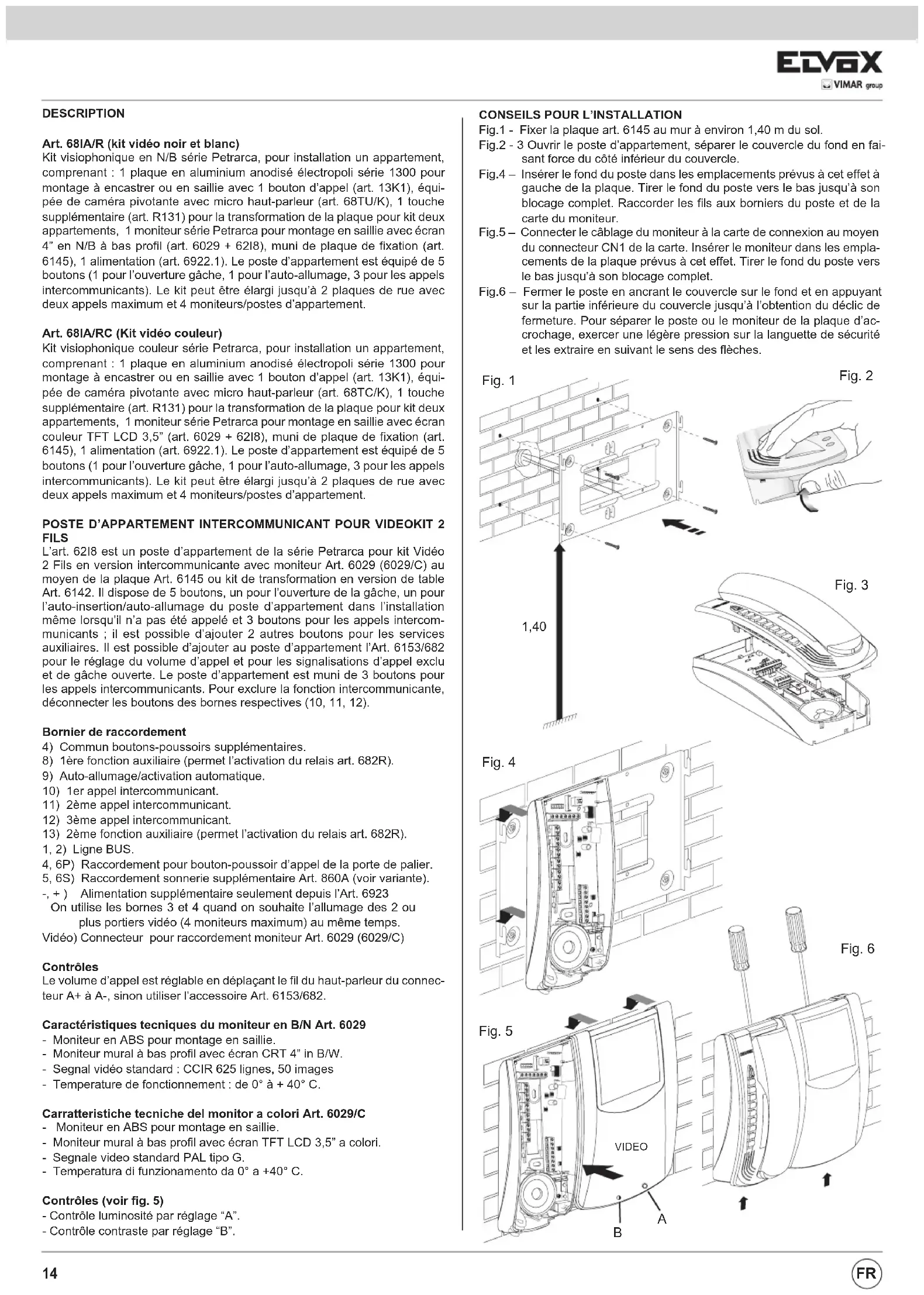

MODE D'EMPLOI ELVOX 68IAR Vimar

Art. 68IA/R (kit vidéo noir et blanc)

Kit visiophonique en N/B série Petrarca, pour installation un appartement, comprenant : 1 plaque en aluminium anodisé électropoli série 1300 pour montage à encastrer ou en saillie avec 1 bouton d'appel (art. 13K1), équipée de caméra pivotante avec micro haut-parleur (art. 68TU/K), 1 touche supplémentaire (art. R131) pour la transformation de la plaque pour kit deux appartements, 1 moniteur série Petrarca pour montage en saillie avec écran 4" en N/B à bas profil (art. 6029 + 6218), muni de plaque de fixation (art. 6145), 1 alimentation (art. 6922.1). Le poste d'appartement est équipé de 5 boutons (1 pour l'ouverture gâche, 1 pour l'auto-allumage, 3 pour les appels intercommunicants). Le kit peut être élargi jusqu'à 2 plaques de rue avec deux appels maximum et 4 moniteurs/postes d'appartement.

Art. 68IA/RC (Kit vidéo couleur)

Kit visiophonique couleur série Petrarca, pour installation un appartement, comprenant : 1 plaque en aluminium anodisé électropoli série 1300 pour montage à encastrer ou en saillie avec 1 bouton d'appel (art. 13K1), équipée de caméra pivotante avec micro haut-parleur (art. 68TC/K), 1 touche supplémentaire (art. R131) pour la transformation de la plaque pour kit deux appartements, 1 moniteur série Petrarca pour montage en saillie avec écran couleur TFT LCD 3,5" (art. 6029 + 6218), muni de plaque de fixation (art. 6145), 1 alimentation (art. 6922.1). Le poste d'appartement est équipé de 5 boutons (1 pour l'ouverture gâche, 1 pour l'auto-allumage, 3 pour les appels intercommunicants). Le kit peut être élargi jusqu'à 2 plaques de rue avec deux appels maximum et 4 moniteurs/postes d'appartement.

POSTE D'APPARTEMENT INTERCOMMUNICANT POUR VIDEOKIT 2 FILS

L'art. 6218 est un poste d'appartement de la série Petrarca pour kit Vidéo 2 Fils en version intercommunicante avec moniteur Art. 6029 (6029/C) au moyen de la plaque Art. 6145 ou kit de transformation en version de table Art. 6142. Il dispose de 5 boutons, un pour l'ouverture de la gâche, un pour l'auto-insertion/auto-allumage du poste d'appartement dans l'installation même lorsqu'il n'a pas été appelé et 3 boutons pour les appels intercommunicants ; il est possible d'ajouter 2 autres boutons pour les services auxiliaires. Il est possible d'ajouter au poste d'appartement l'Art. 6153/682 pour le réglage du volume d'appel et pour les signalisations d'appel exclu et de gâche ouverte. Le poste d'appartement est muni de 3 boutons pour les appels intercommunicants. Pour exclure la fonction intercommunicante, déconnecter les boutons des bornes respectives (10, 11, 12).

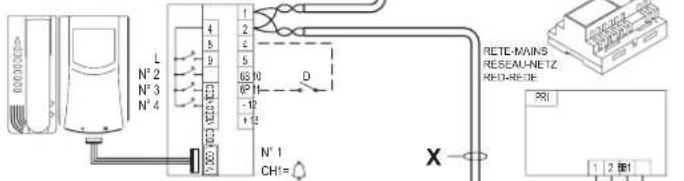

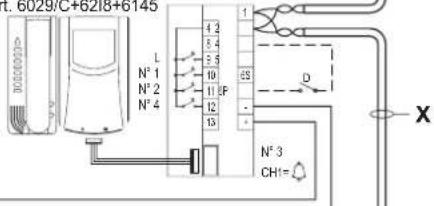

Bornier de raccordement

4) Commun boutons-poussoirs supplémentaires.
8) 1ère fonction auxiliaire (permet l'activation du relais art. 682R).
9) Auto-allumage/activation automatique.
10) 1er appel intercommunicant.
11) 2ème appel intercommunicant.
12) 3ème appel intercommunicant.
13) 2ème fonction auxiliaire (permet l'activation du relais art. 682R).
1, 2) Ligne BUS.
4, 6P) Raccordement pour bouton-poussoir d'appel de la porte de palier.
5, 6S) Raccordement sonnerie supplémentaire Art. 860A (voir variante).
-, + ) Alimentation supplémentaire seulement depuis l'Art. 6923
On utilise les bornes 3 et 4 quand on souhaite l'allumage des 2 ou plus portiers vidéo (4 moniteurs maximum) au même temps.
Vidéo) Connecteur pour raccordement moniteur Art. 6029 (6029/C)

Contrôles

Le volume d'appel est réglable en déplaçant le fil du haut-parleur du connecteur A+ à A-, sinon utiliser l'accessoire Art. 6153/682.

Caractéristiques techniques du moniteur en B/N Art. 6029

• Moniteur en ABS pour montage en saillie.
• Moniteur mural à bas profil avec écran CRT 4" in B/W.
• Segnal vidéo standard : CCIR 625 lignes, 50 images
• Temperature de fonctionnement : de 0° à + 40° C.

• Moniteur en ABS pour montage en saillie.
• Moniteur mural à bas profil avec écran TFT LCD 3,5" a colori.
• Segnale video standard PAL tipo G.
• Temperatura di funzionamento da 0° a +40° C.

Contrôles (voir fig. 5)

- Contrôle luminosité par réglage "A".

- Contrôle contraste par réglage "B".

CONSEILS POUR L'INSTALLATION

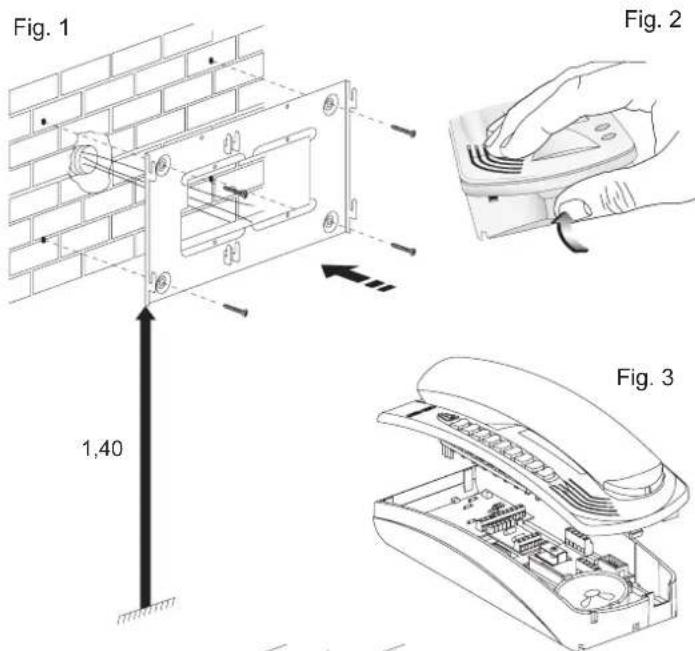

Fig.1 - Fixer la plaque art. 6145 au mur à environ 1,40 m du sol.
Fig.2 - 3 Ouvrir le poste d'appartement, séparer le couvercle du fond en faisant force du côté inférieur du couvercle.

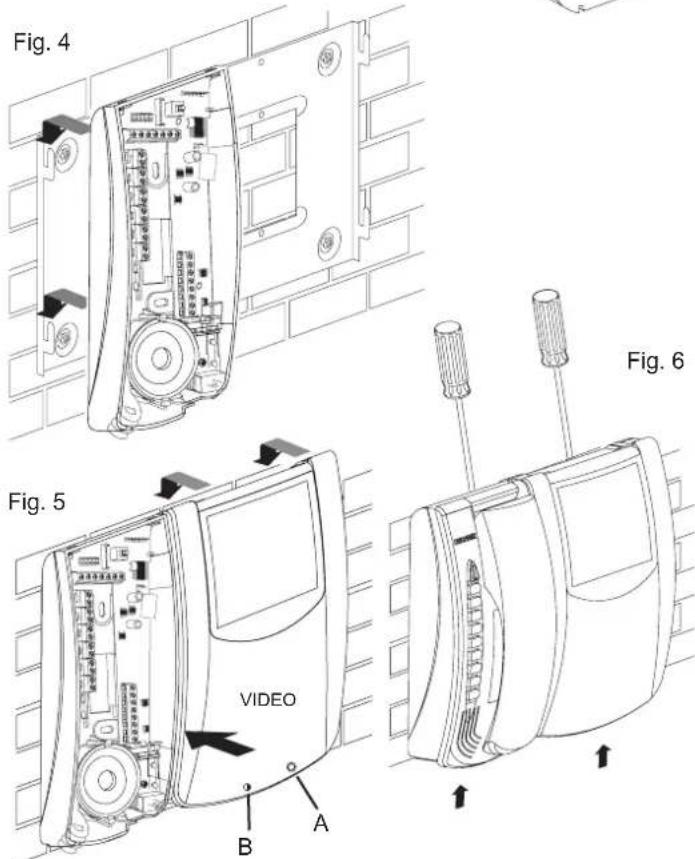

Fig.4 – Insérer le fond du poste dans les emplacements prévus à cet effet à gauche de la plaque. Tirer le fond du poste vers le bas jusqu'à son blocage complet. Raccorder les fils aux borniers du poste et de la carte du moniteur.
Fig.5 – Connecter le câblage du moniteur à la carte de connexion au moyen du connecteur CN1 de la carte. Insérer le moniteur dans les emplacements de la plaque prévus à cet effet. Tirer le fond du poste vers le bas jusqu'à son blocage complet.
Fig.6 - Fermer le poste en ancrant le couvercle sur le fond et en appuyant sur la partie inférieure du couvercle jusqu'à l'obtention du déclic de fermeture. Pour séparer le poste ou le moniteur de la plaque d'accrochage, exercer une légère pression sur la languette de sécurité et les extraire en suivant le sens des flèches.

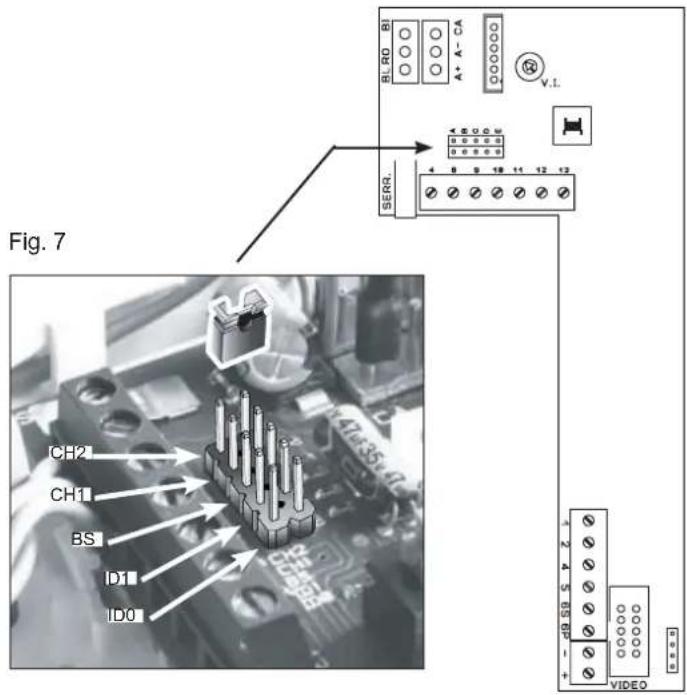

Configuration poste d'appartement Art. 6218

Le fonctionnement du poste d'appartement Art. 6218 est contrôlé par le réglage de 5 contacts présents dans le poste d'appartement. Insérer ou retirer les pontets fournis avec le poste d'appartement pour activer les fonctions. La configuration doit être effectuée avant d'alimenter l'installation.

Les configurations possibles sont les suivantes :

• Code d'identification poste d'appartement
• Programmation appels intercommunicants
• Ouverture gâche
• Association bouton d'appel de plaque

- Code d'identification du poste

Lorsque plusieurs postes d'appartement sont présents dans l'installation, il est nécessaire de les identifier avec un code différent. Le code d'identification est attribué via l'insertion des pontets dans les contacts D (ID1) et E (ID0) comme indiqué sur la figure.

Identification du code de poste d'ap-partement	Programmation pontets ID1 (D), ID0 (E)
n. 1
n. 2
n. 3
n. 4

- Programmation des appels intercommunicants

La programmation des boutons d'appel intercommunicant (bornes 10, 11, 12) se fait automatiquement en attribuant le code d'identification du poste comme l'indique le tableau suivant.

En retirant le pontet du contact BS (C) du poste d'appartement, il sera possible d'ouvrir toujours la gâche.

En insérant le pontet il est possible d'ouvrir la gâche depuis le poste seulement après que le poste a été appelé ou il a été autoactivé.

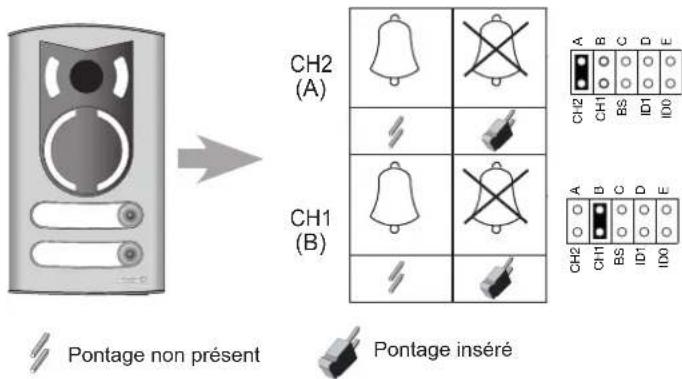

- Association bouton-poussoir d'appel depuis la plaque de rue

Pour associer le bouton de la plaque avec lequel appeler le poste d'appartement, agir sur les contacts CH2 (A) et CH1 (B) du poste d'appartement : le contact CH1 pour le premier bouton de la plaque, CH2 pour le second bouton si présent. En insérant les pontets on exclut l'appel, au contraire en les enlevant on permet l'appel et l'allumage du moniteur.

Fonctionnement poste intercommunicant

Fonctionnement poste d'appartement intercommunicant Le poste d'appartement/moniteur Art. 6218+6029 (6218+6029/C) peur appeler d'autres postes d'appartement Art. 6218+6029 (6218+6029/C) ou moniteurs Art. 6308 (6328/C) selon le tableau ci-dessus mais les moniteurs Art. 6308 (6328/C) ne peuvent appeler les postes d'appartement Art. 6218.

Pour effectuer un appel intercommunicant, soulever le combiné et appuyer sur la touche intercommunicante relative au poste/portier-vidéo à appeler; la durée maximum de la conversation est de 60 secondes.

Durant une conversation intercommunicante (ou avec le combiné déjà soulevé), en cas d'appel depuis la plaque de rue, le poste d'appartement sonne et la conversation intercommunicante s'interrompt ; il est cependant nécessaire d'appuyer sur le bouton d'auto-insertion/auto-allumage (sans raccrocher le combiné) pour parler avec la plaque.

Le temps de conversation entre plaque et poste d'appartement est réglable de 30 à 90 secondes, après quoi, pour continuer la conversation sans raccrocher, il faudra rappeler le poste à partir de la plaque dans les 10 secondes qui suivent ou appuyer sur la touche d'activation automatique/allumage automatique sur le poste.

Pour actionner la gâche électrique, appuyer sur le bouton spécial. Lorsqu'environ 30 secondes sont passés (réglables dans la plaque de rue de 30 à 90 secondes) le moniteur s'éteint.

N.B.: l'appel intercommunicant a une tonalité différente des autres appels et il dure autant que l'on garde le doigt sur le bouton d'appel.

Le bouton-poussoir d'autoenclenchement/autoinsertion permet le raccordement du poste d'appartement ou du moniteur à la plaque de rue sans aucun appel. Si dans l'installation il y a deux plaques de rue, la pression repetée du bouton-poussoir d'autoenclenchement/autoinsertion fait commuter cycliquement la sélection de la plaque.

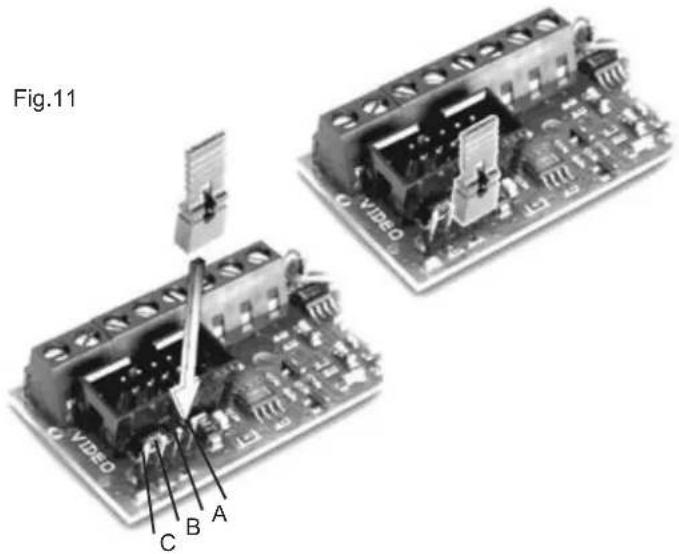

STABILISATION DU SIGNAL VIDÉO

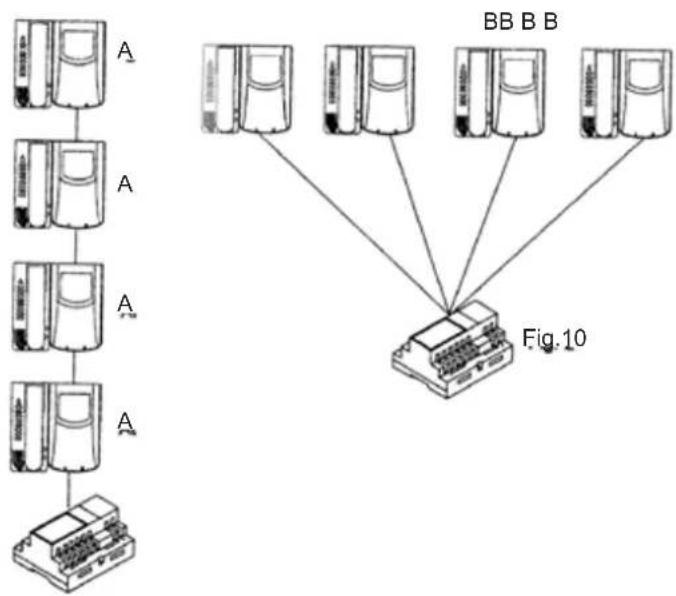

Le poste renferme un connecteur et un pontage pour la stabilisation du signal vidéo (voir fig. 11); utiliser ce pontage dans les cas suivants :

• sur les installations présentant plusieurs appareils (postes d'appartement ou portiers-vidéo) reliés en série. Déplacer le pontage uniquement sur le dernier appareil sur la position BC et laisser les pontages des autres appareils sur la position initiale (AB) (Fig. 9).
• Sur les installations présentant plusieurs appareils (postes d'appartement ou portiers-vidéo) reliés en étoile. Déplacer le pontage de tous les appareils sur la position BC (Fig. 10).
• Si l'image qui arrive au portier-vidéo est mauvaise, déplacer le pontage sur une des positions alternatives par rapport à la position initiale (BC ou CD) afin d'annuler le défaut.

Fig. 9
    note right of A7: BB B B
    note right of A7: Fig.10

CAMERA Art. 68TU/K, 68TC/K

Caracteristiques techniques de la camera (ART. 68TU/K)

• Senseur CCD 1/3" couleurs
• Objectif à diaphragme automatique 3,7mm F4,0 focus fixe
• Contrôle automatique de la luminosité
• Pivotement manuel sur l'axe vertical et horizontal
• Signal vidéo standard PAL type G, 625 lignes, 50 images
• Température de fonctionnement -5° + 45° C
• Éclairage sujet au moyen de LEDs à lumière blanche
• Éclairage porte-noms au moyen de LEDs
• Poste externe audio incorporé
• Boîte de raccordement amovible
• Poussoir appel moniteur
• Sortie pour commande projecteur éclairage au moyen de relais Art. 0170/101.
• Commande ouvre-porte local depuis plaque de rue.
• Temps activation gâche réglable (de 0 à 30 secondes).
• Alimentation donnée par le bus.
• Dimensions maximum externes: 80x120x25 mm.

Caracteristiques techniques de la camera (ART. 68TC/K)

• Senseur CCD 1/3" B/N
• Objectif 3,7 mm F4,0 avec focus fixe
• Signal vidéo standard PAL type G, 625 lignes, 50 images
• Pivotement manuel sur l'axe vertical et horizontal
• Dimensiones reales de l'image: 512(H)x582(V) PAL

- Resolution horizontale: 330 Lignes TV ou plus grande

- Diaphragme électronique (shutter).

- Température de fonctionnement - 5° + 45° C

- Niveau d'éclairage minimum 0,1 lux.

- Éclairage sujet au moyen de LEDs à l'infrarouge

- Éclairage porte-noms au moyen de LEDs

- Poste externe audio incorporé

- Boîte de raccordement amovible

- Poussoir appel moniteur

- Sortie pour commande projecteur éclairage au moyen de relais Art. 0170/101.

- Commande ouvre-porte local depuis plaque de rue.

- Temps activation gâche réglable (de 0 à 30 secondes).

- Alimentation donnée par le bus.

- Dimensions maximum externes : 80x120x25 mm.

Réglages caméra (Art. 68TU/K, 68TC/K)

À l'arrière de la caméra il y a le réglages suivants:

Volume externe

Volume interne

Temps activation gâche

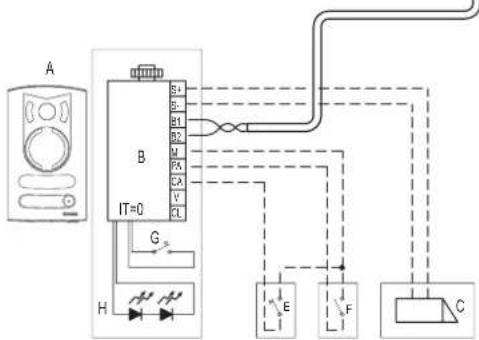

CL, M) Raccordement pour relais Art. 0170/101 (pour éventuel allumage d'un éclairage de la zone de filmage) pour projecteur éclairage supplémentaire. Il est activé pour la période d'enclenchement de la caméra.

CA,M) Raccordement pour poussoir ouvre-porte supplémentaire.

PA, M) Raccordement pour senseur " porte ouverte ", le senseur doit avoir un contact normalement ouverte qui se ferme lorsque la porte est ouverte.

B1, B2) Ligne BUS

S-, S+) Sortie pour alimentation gâche électrique (12V *).

* La plaque fournit un pic de courant I_T > 1A pendant 10 mS qui est suivi d'un courant de maintien I_M = 200mA pendant toute la durée de la commande serrure.

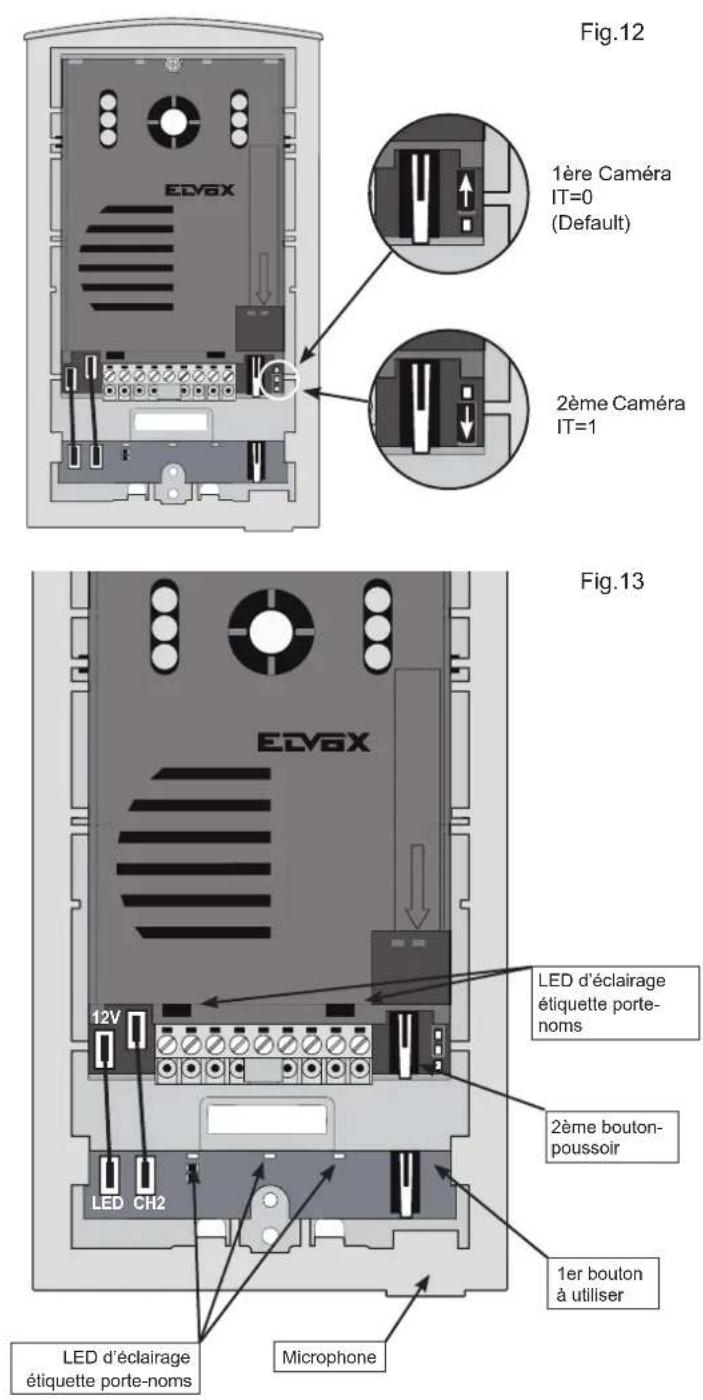

Code d'identification PLAQUE DE RUE/CAMERA

Lorsque dans une intallation il y a plusieurs caméras/plaques de rue il faut mieux identifier la camera avec un code différent des autres. Le code d'indentification est assigné au moyen de l'insertion des pontets dans les contacts selon la figure.

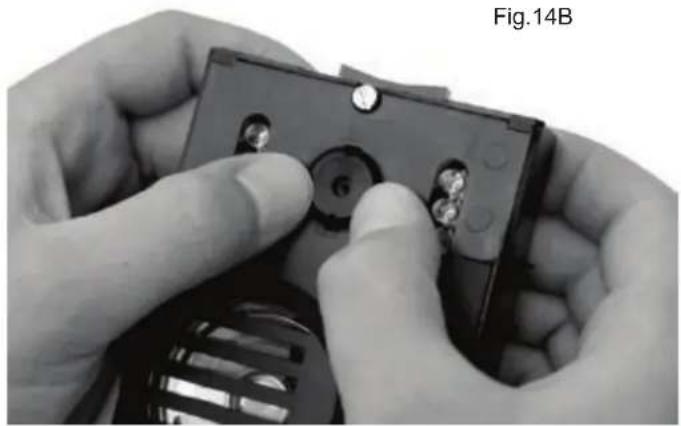

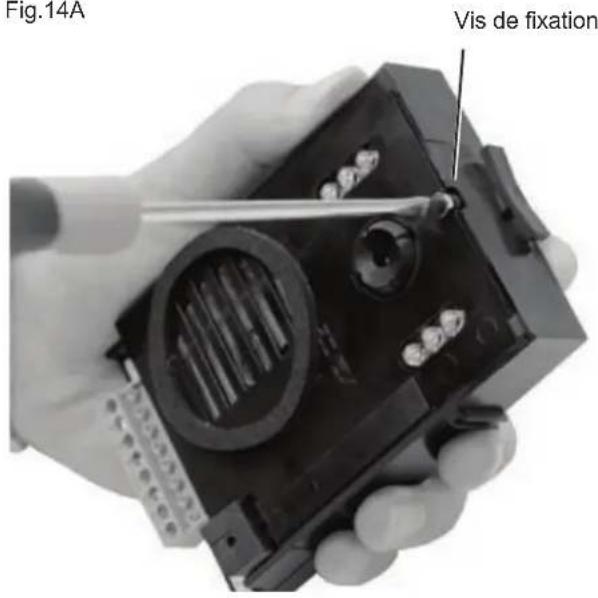

Orientation objectif

Le unité de prise de vue Art. 68TU/K (68TC/K) peut être réglé manuellement sur l'axe vertical et horizontal pour un meilleur angle de prise de vue, dévisser la vis qui se trouve au-dessus de l'objectif, tourner le même dans la direction voulue et fixer la vis.

Fig.14A

Au moment de l'installation il vaut mieux choisir la position de la plaque de rue de façon que la caméra ne soit pas frappée directement par des faisseaux lumineux (soleil, phares d'auto etc.). Le sujet à prendre doit être illuminé en face pour éviter la prise de vue en contre-jour. La caméra est équipée de leds pour l'éclairage nocturne de la personne jusqu'à 1 mètre environ de distance.

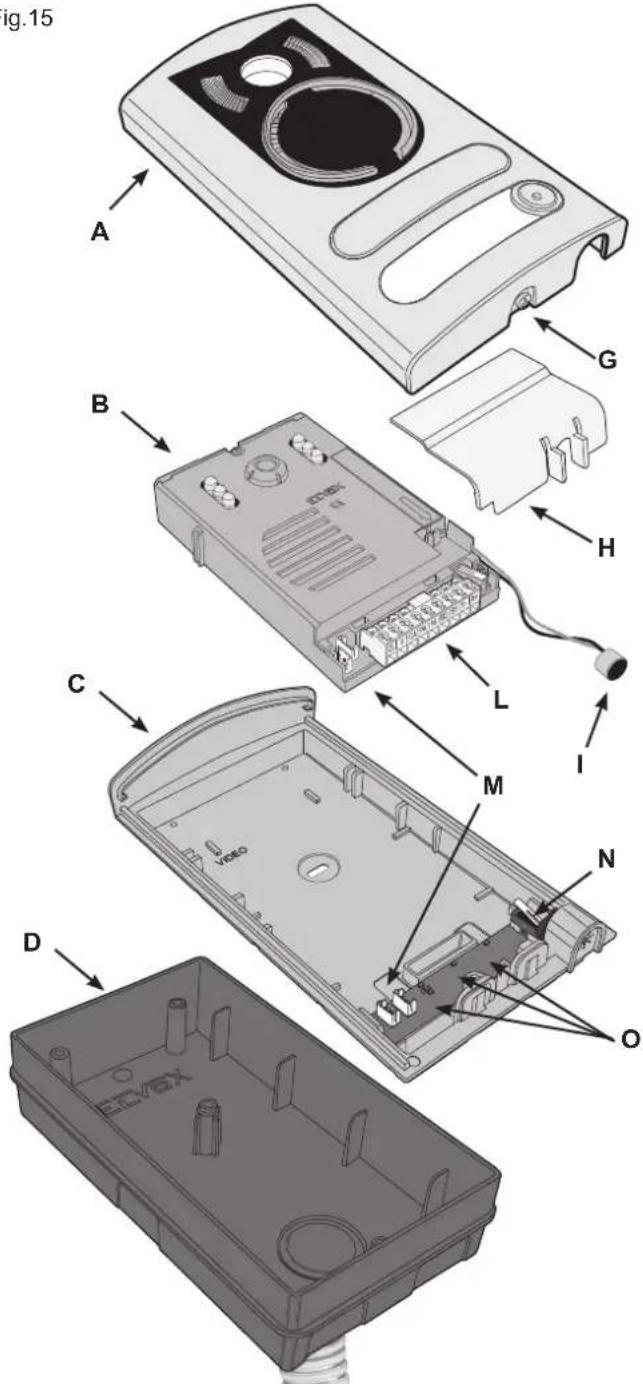

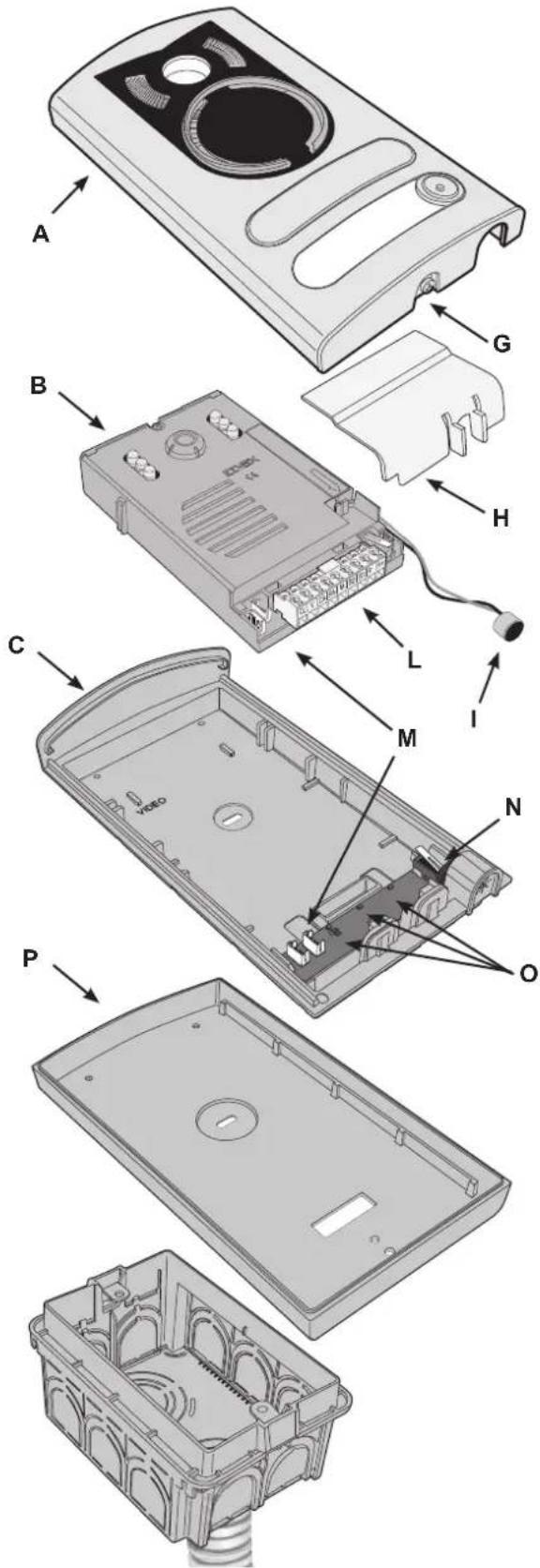

Installation de la plaque (art. 13K1) en version à encastrer

• Installer la boîte d'encastrement (D) à une hauteur d'environ 1,65m du bord supérieur de la boîte au sol
• Ouvrir la plaque de rue en dévissant la vis sous la façade (G) et détacher la caméra (B) du châssis, en ôtant le diffuseur de lumière (H) et le microphone (I).
• Fixer le châssis (C) à la boîte d'encastrement (D)
• Repositionner la caméra dans le châssis et le microphone dans le logement spécial en refermant le bouchon comme indiqué sur la fig. 16A.
• Relier la caméra à la carte leds d'éclairage étiquettes porte-noms au moyen des deux câblages (câblage avec fils rouge/noir pour l'alimentation led et câblage avec deux fils verts pour la connexion de l'éventuel second bouton d'appel) fig. 16B.
• Effectuer sur le bornier amovible (L) les branchements à l'installation. En cas d'installation pour système visiophonique deux appartements il faut :
• Retirer le module cache-trou (E) fig. 17 depuis le dos de la façade, en utilisant un tournevis et en respectant la séquence du bas vers le haut (retirer tout d'abord le chant puis la première touche et enfin le module cache-trou).
• Fixer à la façade la touche externe (F) (fournie) en appuyant légèrement.
• Insérer le diffuseur de lumière (H) pour rendre l'éclairage des étiquettes porte-noms uniforme.
• Fermer la plaque en la fixant au châssis au moyen d'un tournevis.

Fig.15

• Ouvrir la plaque de rue en dévissant la vis sous la façade (G) et détacher la caméra (B) du châssis, en ôtant le diffuseur de lumière (H) et le microphone (I).
• Installer le châssis (C) au mur avec la boîte pour le montage en saillie (P) à une hauteur d'environ 1,65m du bord supérieur de la boîte au sol.
• Repositionner la caméra dans le châssis et le microphone dans le logement spécial (B) en refermant le bouchon comme indiqué sur la fig. 16A.
• Relier la caméra à la carte leds d'éclairage étiquettes porte-noms au moyen des deux câblages (câblage avec fils rouge/noir pour l'alimentation led et câblage avec deux fils verts pour la connexion de l'éventuel second bouton d'appel) fig. 16B.
• Effectuer sur le bornier amovible (L) les branchements à l'installation. En cas d'installation pour système visiophonique deux appartements il

faut :

• Retirer le module cache-trou (E) fig. 17 depuis le dos de la façade, en utilisant un tournevis et en respectant la séquence du bas vers le haut (retirer tout d'abord le chant puis la première touche et enfin le module cache-trou).
• Fixer à la façade la touche externe (F) (fournie) en appuyant légèrement.
• Insérer le diffuseur de lumière (H) pour rendre l'éclairage des étiquettes porte-noms uniforme.
• Fermer la plaque en la fixant au châssis au moyen d'un tournevis.

Fig.18

Caractéristiques techniques

• Alimentation : 110 - 240 Vca
• Consommation maximale 110V 1A
• Consommation maximale 240 V 0,6 A
• Puissance dissipée 15 W
• Tension de sortie BUS (1/2, B1/B2) 28 Vcc nominaux (SELV - EN60950-1).
• Courant maxi distribué : 1,6 A (1A continu + 0,6 A INT. avec cycle 30 s ON - 180 s OFF).
• Température de service -5 °C +35 °C (intérieur)
• 8 modules 17,5 mm dimensions 140x115x65 mm
• installation sur standards dotés de rail DIN (60715 TH35) ou en saillie à l'aide des vis et des goujons fournis.

Consignes d'installation

L'installation doit être effectuée en respectant les dispositions régissant l'installation du matériel électrique en vigueur dans le pays où se trouvent les produits. Garantir les distances minimales nécessaires autour de l'appareil pour assurer une bonne ventilation. Pour utiliser à l'intérieur d'un coffret fermé, choisir un modèle 12 modules de 17,5 mm. L'appareil ne doit pas être exposé à des égouttements d'eau ou à des éclaboussures.

Attention: Pour éviter de se blesser, fixer l'appareil au mur comme l'indique ce document. Prévoir un interrupteur de type bipolaire auquel il sera facile d'accéder, avec séparation entre les contacts d'au moins 3 mm, en amont de l'alimentation.

Conformité aux normes

Directive BT

Directive EMC

Normes EN60065, EN61000-6-1, EN61000-6-3

CONNEXION

Kit vidéo art. 68IA/R (noir et blanc), Art. 68IA/RC (couleur)

• Les deux fils de connexion entre l'alimentation et le moniteur et entre l'alimentation et la plaque peuvent être inversés de polarité.
• Le câble conseillé pour la connexion du kit est l'Art. 732H (2X1mm²) et/ou 732I (2X1mm²). Si le câble utilisé n'est pas parmi ceux indiqués, les points ci-dessous NE sont PAS garantis.
• L'installation est garantie pour une distance maximum de 150 mètres. Distance entendue en ligne entre 2 dispositifs, les plus éloignés entre eux (ex. plaque la plus éloignée et moniteur le plus éloigné). Le métrage total du câble tendu ne doit pas dépasser 500 mètres. Ces distances maximums sont valables tant pour les installations en n/b qu'en couleur.
• Les gâches électriques reliées aux plaques devront avoir une absorption maximum de 1 A à la tension de 12 Vcc.
• Les perturbations ou les décharges électriques peuvent se répercuter sur le fonctionnement correct des équipements. Par conséquent, il est conseillé de poser les câbles à l'intérieur de tuyauteries séparées.

A1 + A2 + B1 + B2 = Max 150 m
A1 + A2 + C1 + C2 = Max 150 m

BESCHREIBUNG

Art. 68IA/R (S/W-Video-Set)

MONITOR, MONITEUR

Art. 6029+6218+6145

MONITOR, MONITEUR

Art. 6029+6218+6145

POWER SUPPLY

ALIMENTATION

NETZGERÄT

ALIMENTADOR

Art. 6923

MONITOR, MONITEUR

Art. 6029+6218+6145

Art. 6029/C+6218+6145

A - TARGA VIDEO SERIE 1300 (ART. 13K1)

B - TELECAMERA ART. 68TU/K, 68TC/K

C - SERRATURA ELETTRICA 12V\~1A

D - PULSANTE PER CHIAMATA FUORIPORTA

E - COMANDO APRIPORTA

F - SENSORE PORTA APERTA

G - PULSANTE DI CHIAMATA DELLA TARGA

H - LED DI ILLUMINAZIONE CARTELLINO PORTANOMI

L - PULSANTE PER AUTOINSERIMENTO

N°1- PULSANTE DI CHIAMATA MONITOR/CITOFONO N°1

N°2- PULSANTE DI CHIAMATA MONITOR/CITOFONO N°2

Raccordement sonnerie supplémentaire Art. 860A

Schéma de raccordement relais Art. 170A/101 pour sonneries

supplémentaires

Schéma de raccordement relais Art. 682R pour allumage lumière escalière ou d'outres services alimentés par le réseau.

1A, 2B) 1er contact normalément ouvert, charge maximum 3A 230V c.a. pour répétition de l'appel du bouton-poussoir de la plaque 2A, 2B) 2ème contact normalément ouvert, charge maximum 3A 230V c.a, pour répétition de l'appel du bouton-poussoir de la plaque

SECTION CONDUCTEURS CONSEILLÉE

La section conseillée pour les deux conducteurs est de 0,75 mm² pour 100 m. maximum.

BORNES Y REGULACIONES DEL RELÉ ART. 682H

L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le Pays d'installation des produits.

Garantir des distances minimums autour de l'appareil pour obtenir une ventilation suffisante.

L'appareil ne doit pas être soumis à un suintement ou des éclabous sures d'eau.

ATTENTION: Pour éviter toute blessure, l'appareil doit être assuré au mur selon les instructions d'installation.

En amont de l'alimentateur, installer un interrupteur de type bipolaire facilement accessible avec separation des contact d'au moins 3 mm.

Les alimentations constituent une source SELV et respectent les qualités requises par l'article 411.1.2.2 de la norme CEI 64-8 (2012).

COMMUNICATION AUX UTILISATEURS CONFORMÉMENT À LA DIRECTIVE 2012/19/UE (DEEE)

Pour protéger l'environnement et la santé des personnes et éviter toute sanction administrative, l'appareil portant ce symbole ne devra pas être éliminé avec les ordures ménagères mais devra être confié au distributeur lors de l'achat d'un nouveau modèle. La récolte de l'appareil portant le symbole de la poubelle barrée devra avoir lieu conformément aux instructions divulguées par les organismes régionaux préposés à l'élimination des déchets.
