SHD90FLIGNE - Hotte SIGNATURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Signature
Modèle	SHD90FLIGNE
Dimensions (L x P x H)	900 x 500 x 500-980 mm (cheminée réglable)
Alimentation	220-240 V ~ 50 Hz
Puissance moteur	73 W
Puissance éclairage	2 x 1,5 W (LED, classe d'efficacité énergétique G)
Puissance totale	76 W
Débit d'air maximal	600 m³/h (à 0 Pa)
Niveau sonore	45-64 dB (selon vitesse)
Classe d'efficacité énergétique	A++
Classe d'efficacité dynamique des fluides	A
Classe d'efficacité lumineuse	A
Distance minimale de la table de cuisson	650 mm (électrique) / 750 mm (gaz)
Diamètre du conduit d'évacuation	150 mm
Fonctions	Commande tactile LED, 3 vitesses, minuterie (5 min), éclairage séparé, arrêt automatique
Filtres	Filtres à graisse métalliques lavables, filtre à charbon actif remplaçable (durée de vie ~120 h)
Entretien et nettoyage	Nettoyer les filtres à graisse à l'eau chaude et détergent doux ; remplacer le filtre à charbon ; débrancher avant nettoyage
Sécurité	Prise de terre, commande basse tension 12 V CC, arrêt de sécurité en cas de surchauffe
Type d'installation	Murale, évacuation extérieure ou recyclage

FOIRE AUX QUESTIONS - SHD90FLIGNE SIGNATURE

Comment nettoyer les filtres à graisse de la hotte ?

Retirez les filtres en les tirant vers le bas après les avoir débloqués. Trempez-les dans de l'eau chaude (40-50 °C) avec un détergent doux pendant 3 minutes, puis brossez-les avec une brosse souple. Ne pas utiliser de produits abrasifs. Laissez sécher avant de les remettre.

Quand et comment remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé après environ 120 heures d'utilisation. Pour le retirer, ôtez d'abord les filtres à graisse. Tournez le filtre à charbon dans le sens inverse des aiguilles d'une montre pour le dévisser. Remontez le nouveau en tournant dans le sens horaire. Remettez les filtres à graisse.

Comment utiliser la minuterie de la hotte ?

Appuyez sur le bouton Ⓜ (Minuterie) lorsque le moteur et la lumière sont allumés. La minuterie se règle sur 5 minutes et peut être répétée. Après le délai, la hotte et la lumière s'éteignent automatiquement. Si vous ajustez la vitesse, le délai est recalculé.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est bien branchée et que l'alimentation secteur est présente. Assurez-vous que le bouton Marche/Arrêt (⏻) est enfoncé. Si le problème persiste, contactez le service après-vente.

Quelle est la distance recommandée entre la hotte et la table de cuisson ?

Pour une table de cuisson à gaz, la distance doit être d'au moins 750 mm ; pour les plaques électriques, elle est de 650 mm. Respectez ces distances pour une performance optimale et des raisons de sécurité.

Comment changer l'ampoule LED ?

L'éclairage LED n'est pas remplaçable par l'utilisateur. Si la lampe est défectueuse, contactez un professionnel agréé. Le code de la lampe est DSR-1.5/65-S-64 (1,5 W, DC 12 V, 64 mm).

La hotte fait du bruit, est-ce normal ?

Le niveau sonore varie selon la vitesse : 45 dB en vitesse basse, jusqu'à 64 dB en vitesse élevée. Si le bruit est anormal, vérifiez que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut être utilisée en recyclage avec un filtre à charbon actif. Assurez-vous d'installer le filtre à charbon comme indiqué dans la notice. Pour une évacuation extérieure, utilisez un conduit de 150 mm.

Comment installer la hotte ?

L'installation doit être réalisée par un électricien qualifié. Percez 5 trous de 8 mm pour fixer le support mural, connectez le conduit d'évacuation, accrochez la hotte, puis montez la cheminée. Respectez les distances de sécurité et vérifiez que la hotte est bien à niveau.

Que faire si la hotte s'arrête pendant le fonctionnement ?

Cela peut être dû au dispositif de sécurité de coupure (surchauffe). Éteignez la hotte et attendez qu'elle refroidisse. Si le problème se répète, contactez le service après-vente.

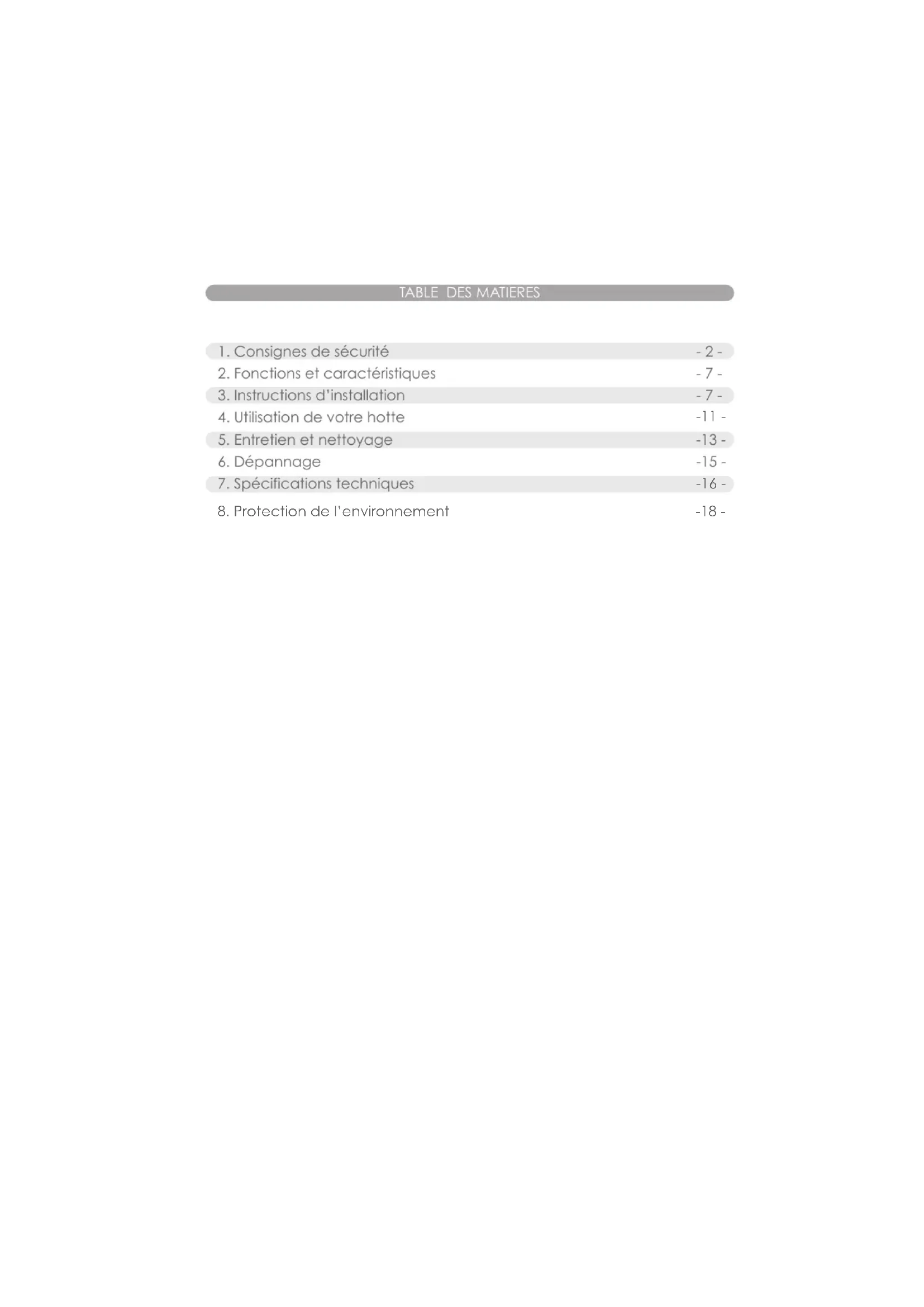

MODE D'EMPLOI SHD90FLIGNE SIGNATURE

1. Consignes de sécurité - 2 -
2. Fonctions et caractéristiques - 7 -
3. Instructions d'installation -7-
4. Utilisation de votre hotte -11 -
5. Entretien et nettoyage -13-
6. Dépannage -15 -
7. Spécifications techniques -16 -
8. Protection de l'environnement -18 -

Tous les papiers se trient et se recyclent

CET APPAREIL EST DESTINE A UN USAGE DOMESTIQUE UNIQUEMENT!

Veuillez lire toutes les instructions attentivement avant la première utilisation et les conservez pour une référence ultérieure.

1. CONSIGNES DE SECURITE

1. Avant l'installation et le branchement, vérifiez que l'alimentation à votre domicile correspond bien à celle inscrite sur la plaque signalétique de la hotte.
2. Gardez l'enfant éloigné de la hotte lors du fonctionnement.
3. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s

ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1. N'utilisez pas votre hotte pour le barbecue, la rôtisserie et autre usage commerciale.

2. L'installation doit être entreprise par un électricien qualifié ou une personne compétente.

3. Ne pas flamber d'aliments sous la hotte de cuisine.

4. ATTENTION : Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

5. Si l'appareil fonctionne mal ou a été endommagé de quelque manière que ce soit, contactez le SAV autorisé par son agent de service.

6. Cet appareil est équipé d'une prise de terre pour vous protéger d'éventuels risques électriques et doit être branché sur un socle de prise de courant comportant un contact de terre.

7. Gardez l'appareil et son cordon d'alimentation hors de la portée des enfants de moins de 8 ans.

8. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

9. Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

10. Assurez-vous qu'il y ait une bonne ventilation dans la pièce lorsque votre hotte et la table de cuisson à gaz sont en fonctionnement.

11. L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils.

12. Nettoyez régulièrement la hotte et les filtres pour assurer un bon fonctionnement.

13. Assurez-vous que votre hotte soit débranchée avant tout nettoyage.

14. Nettoyez la hotte selon les instructions et

tenez la hotte à l'écart du risque d'inflammation.

1. Pour une meilleure performance de votre hotte, lisez soigneusement ce manuel d'utilisation avant l'installation et l'utioisation, et stockez-la dans un lieu sûr.

2. Il est recommandé d'examiner régulièrement le câble d'alimentation pour déceler tout signe de détérioration éventuelle, et l'appareil ne doit pas être utilisé si le câble est endommagé.

3. Les appareils ne sont pas destinés à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.

4. Pour en savoir plus sur l'installation, sur le nettoyage et sur le remplacement de lampe, reportez-vous au paragraphe correspondant ci-après de ce mode d'emploi.

5. Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées.

6. Avertissement: Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entraîner des dangers

électriques.

1. Code ILCOS D pour cette lampe est DSR-1.5/65-S-64.
2. Lors de l'installation de l'appareil, veillez à ce que les distances suivantes entre la partie supérieure de la cuisinière ou du plan de cuisine et la partie inférieure de la hotte de cuisine soient respectées:

   Table de cuisson à gaz: 750 mm. Plaques électriques: 650mm.

3. Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
4. Les réglementations concernant l'évacuation de l'air doivent être respectées.

Remplacement de la lumière LED

Source lumineuse LED Remplaçable par un professionnel

Attention : l'éclairage LED ne doit pas être remplacé par l'utilisateur ! Si la lumière LED est endommagée, contactez un représentant de service agréé pour la réparation. Le produit contient une source lumineuse de classe d'efficacité énergétique G.

2. FONCTIONS ET CARACTERISTIQUES

* La hotte utilise des matériaux de haute qualité et est conçue avec une conception rationalisée.
* Le moteur d'aspiration et la feuille centrifuge produit un son très faible, les filtres de graisse sont très faciles à nettoyer.
* Votre hotte est dotée d'une sécurité électrique en effet avec le contrôle de basse tension isolé DC 12V. Votre hotte est protégé électriquement ce qui la rend plus sure.
* Les filtres de graisse sont faciles à retirer et à nettoyer. Essuyez légèrement le moteur et les parties intérieurs.
* Le tuyau d'évacuation et le collecteur de graisse ont été conçus spécialement, afin d'éviter la graisse accumulée à l'intérieur.

3. INSTRUCTIONS D'INSTALLATION

Schéma d'installation

SHD60FLIGNE/3

SHD90FLIGNE/3
Longueur de la cheminée: 500+500mm (Avant l'assemblage)

3. INSTRUCTIONS D'INSTALLATION

MISE EN GARDE :

Le non-respect des consignes suivantes concernant l'installation et la fixation de l'appareil et des vis peut entrainer un risque d'électrocution. Lorsque la hotte et un appareil de cuisson qui est alimenté par une énergie autre que l'électricité fonctionnent simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 Bar).

1. Si la pièce dans laquelle la hotte sera installée dispose d'une ouverture vers l'extérieur, suivez les consignes ci-dessous pour connecter la hotte à un conduit d'extraction d'air (conduit flexible émaillé, en aluminium ou en matériau non-inflammable, avec un diamètre interne de 150 mm).

1. Veuillez éteindre la hotte et la débrancher du secteur avant toute installation.

1. Pour un résultat optimal d'aspiration, la hotte doit être placée à une distance de 65 à 75 cm au-dessus de la table de cuisson.

1. Percez 5 trous de 8 mm dans le mur, à l'endroit où vous souhaitez monter le support mural. Fixez-le à l'aide des vis et des chevilles fournies.

3. INSTRUCTIONS D'INSTALLATION

1. Connectez le gaine d'évacuation et le rabat en forme de V à la hotte.

1. Soulevez la hotte et accrochez-la sur le support mural.

Installation de la cheminée

1. Vissez le support de cheminée extérieur sur la cheminée extérieure, assurez-vous que la cheminée intérieure peut monter et descendre librement.

1. Faites glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, puis tirez la partie supérieure vers le haut jusqu'à la hauteur souhaitée.

Fixez 2 x vis de sécurité (4 mm x 30 mm) à l'arrière du boîtier de 6 mm de diamètre.

3. INSTRUCTIONS D'INSTALLATION

1. Montez la cheminée sur la hotte puis fixez-les ensemble avec 2 vis.

1. Installation du filtre à charbon.

Retirez d'abord le filtre à graisses en le tirant vers le bas après l'avoir débloqué.

Montez le filtre à charbon sur la hotte en le tournant dans le sens des aiguilles d'une montre. Procédez de la même manière pour le deuxième filtre. Remettez le filtre à graisses.

REMARQUES :

- Assurez-vous que le filtre soit solidement fixé ; dans le cas contraire, il risquerait de se détacher et de présenter un danger.

4. UTILISATION DE VÔTRE HOTTE

La commande tactile LED a cinq boutons, voir photo.

— (Diminuer), + (Augmenter), ⚙ (Lampe), Ⓜ (Minuterie), ⏻ (Marche/Arrêt)

1. Mise sous tension : Après avoir connecté la hotte aspirante à l'alimentation principale, le rétroéclairage du bouton s'allumera, la sortie sera fermée et la hotte aspirante entrera en mode veille.

2. Bouton ⏻ (Marche/Arrêt) :

2.1. Appuyez sur le bouton ⏻ (Marche/Arrêt), le rétroéclairage du bouton s'allumera et la hotte fonctionnera à vitesse faible, et la lampe s'allumera. Le rétroéclairage des boutons — (Diminuer),

(Augmenter), (Lampe) et ⏻ (Marche/Arrêt) s'allume. Appuyez à nouveau sur le bouton ⏻ (Marche/Arrêt), le rétroéclairage du bouton s'éteindra et la hotte s'éteindra et reviendra en mode veille et fonctionnera par le cercle.

2.2. Le bouton du bouton ⚙ (Lampe) peut être actionné sans appuyer sur le bouton ⏻ (Marche/Arrêt). Appuyez sur le bouton ⏻ (Marche/Arrêt), la hotte être éteint.

4. UTILISATION DE VOTREHOTTE

3. Bouton (Lampe) :

Appuyez sur le bouton ⚙ (Lampe), le rétroéclairage de ce bouton et la lampe s'allumeront. Si vous appuyez de nouveau sur ce bouton, le rétroéclairage de ce bouton ainsi que la lampe s'éteindront. Les opérations suivantes peuvent être effectuées à plusieurs reprises.

- Appuyez sur le bouton + (Augmenter) : le rétroéclairage des boutons + (Augmenter), — (Diminuer) et ⚙ (Marche/Arrêt) s'allume. La hotte aspirante se met à fonctionner à vitesse faible. L'affichage LED affichera l'indication « 1 ».

- Appuyez à nouveau sur le bouton + (Augmenter) lorsque la hotte fonctionne en vitesse faible : le rétroéclairage des boutons + (Augmenter), — (Diminuer) et ⏻ (Marche/Arrêt) s'allume. La hotte aspirante fonctionne à vitesse moyenne et l'affichage LED affichera l'indication «2».

- Appuyez à nouveau sur le bouton + (Augmenter) lorsque la hotte fonctionne à vitesse moyenne : le rétroéclairage du bouton + (Augmenter) s'éteindra. Les boutons — (Diminuer) et ⏻ (Marche/Arrêt) resteront illuminés. La hotte aspirante fonctionne à vitesse élevée et l'affichage LED affichera l'indication « 3 ».

- Si vous appuyez à nouveau sur le bouton (Augmenter) alors que la hotte fonctionne à vitesse élevée, celle-ci continuera de fonctionner à vitesse élevée.

5. — Bouton (Diminuer)

- Appuyez sur le bouton — (Diminuer) pour que la hotte diminue d'une vitesse, l'affichage indiquera la vitesse de fonctionnement actuelle. Si vous appuyez sur le bouton — (Diminuer) lorsque la hotte fonctionne à vitesse élevée, celle-ci passera en vitesse moyenne. Le rétroéclairage des boutons + (Augmenter), — (Diminuer) et ⏻ (Marche/Arrêt) sera allumé. Si vous appuyez sur le bouton — (Diminuer) lorsque la hotte fonctionne à vitesse moyenne, celle-ci passera en vitesse faible. Le rétroéclairage des boutons + (Augmenter), — (Diminuer) et ⏻ (Marche/Arrêt) sera allumé. Si vous appuyez à nouveau sur le bouton — (Diminuer) lorsque la hotte fonctionne à vitesse faible, la hotte s'éteindra, tout comme le rétroéclairage du bouton — (Diminuer).

4. UTILISATION DE VOTREHOTTE

6. Bouton (Minuterie) :

• Le bouton (Minuterie) fonctionne uniquement lorsque le moteur et la lumière sont activés. Le réglage de la minuterie s'élève à 5 min. La minuterie peut être répétée. Une fois le temps écoulé, la hotte aspirante et la lumière s'éteindront.
• Une fois la minuterie réglée, si vous ajustez entre-temps la vitesse, le délai de la minuterie sera recalculé.

5. ENTRETIEN ET NETTOYAGE

Conseils pour remplacer et nettoyer les filtres de graisses

• Retirez les filtres comme indiqué dans le schéma.10
- Nettoyez les filtres comme suit :
Plongez les filtres dans l'eau chaude pendant 3 minutes (40-50 dégrées) avec le détergent, et puis le brossez avec une brosse souple. Ne brossez pas avec force pour ne pas les endommager.
- N'utilisez pas le détergent abrasif pour éviter d'endommager la hotte.
- Assurez-vous que la hotte soit débranchée avant de la nettoyer.

changer le filtre à charbon (voir Fig. 11)

1. Retirez les filtres comme indiqué dans le schéma.10
2. Les filtres à charbon (schéma.11) sont installés sur les deux bouts du moteur. Tournez les filtres à charbon jusqu'à ce qu'ils sont dévissé.
3. Pour démonter le filtre à charbon, faites l'opération dans le sens inverse.

Avertissement: le filtre à charbon ne peut pas être nettoyé ni recyclé. Il doit être remplacé après environ 120 heures d'utilisation.

Le code ILCOS D pour cette lampe est DSR-1.5/65-S-64.

• Lampe DEL linéaire à ballast intégré
• Puissance Max.: 1.5 W
• Tension: DC 12V
• Dimensions: 64 mm.

Défaut Solution
La hotte ne fonctionne pas. • Vérifiez si l'appareil est branché.• Vérifiez si le bouton de vitesse est bien réglé.
La hotte ne fonctionne pas efficacement.	• Le bouton à vitesse forte n'est pas pressé.• Le filtre à graisse est sale.• La cuisine n'est pas bien ventilée.• Si la hotte est utilisée pour la recirculation, vérifiez que les filtres à charbon n'ont été pas usés.• Si vous faites fonctionner la hotte pour aspirer, vérifiez que les tuyaux et les sorties ne sont pas bloqués.
La hotte s'arrête durant le fonctionnement.	• Le dispositif de sécurité de coupure a été démarré.• Eteignez la hotte et attendez jusqu'à ce que le dispositif soit redémarré.• Notez que si vous avez installé votre hotte trop bas, cela apparaîtra.• Si cela apparait souvent, elle peut être endommagé.

7. SPECIFICATIONS TECHNIQUES

Modèle	SHD60FLIGNE/3, SHD90FLIGNE/3
Alimentation	220-240V~50Hz
Puissance moteur	73W
Puissance éclairage	2X1.5W
Puissance	76W

* Référez-vous au tableau ci-dessus pour les informations techniques. Le résultat de test est basé sur les normes européennes UE No 65/2014 et UE No 66 / 2014. (Le panneau avant est ouvert.)

Identification du modèle
symbole		Valeur		Unité
Modèle non.		SHD60FLIGNE/3	SHD90FLIGNE/3
Consommation 'énergie annuelle	AEChood	10,9	11,1	kWh/a
Facteur d'augmentation du temps	f 0,9 0,9 -
Efficacité dynamique des fluides	FDEfood	29,2	29,2	-
Classe d'efficacité dynamique des fluides	-	Class A	Class A	-
Indice d'efficacité énergétique	EEIfood	35,4	35,7	-
Classe d'efficacité énergétique	-	Class A++	Class A++	-
Débit d'air maximal - réglagele plus élevé/à 0 pa		587,5	600	m3/h
Débit d'air maximal - réglage le plus bas/à 0 pa	195,5	195,5 m3/h
Débit d'air maximal - réglage le plus élevé au point de travail en u☒lisa☒on normale	Qmax	556,6 561,6		m3/h
Débit d'air maximal - réglage le plus bas au point de travail en utilisation normale	Qmax	184,4 185,2		m3/h
Débit d'air mesuré au mieux point d'efficacité	QBEP	201,6 208,6		m3/h
Pression d'air mesurée au mieux point d'efficacité	PBEP	126 125 Pa
Entrée de puissance électrique mesurée à meilleur point d'efficacité	WBEP	24,2	24,8	W
Puissance nominale de l'éclairage système	WL	4,0 4,0	W
Eclairement moyen de l'éclairage système sur la surface de cuisson	Emiddle	150	130 lux
Efficacité lumineuse	LEhood	38,0	33,0	Lux/W
Classe d'efficacité lumineuse	-	Class A	Class A	-
Efficacité de filtrage des graisses	GFEhood	65,5	65,5	-
Filtrage des graissesClasse d'efficacité (GFEhotte)	-	Class D	Class D	-
Consommation électrique mesurée en mode veille	Ps	-		W
Consommation électrique mesurée en mode veille	Po	0,40	0,40	W
Niveau de puissance sonore	LWA	Réglage le plus élevé : 64Réglage le plus bas : 45	Réglage le plus élevé : 64Réglage le plus bas : 43	dB
Norme de mesure	EN 61591:1997 + A1:2006 + A2:2011 + A11:2014 + A12:2015

* Le fabriquant et le revendeur ne peuvent pas être tenus responsable de tout accident ou dommage causé par une utilisation impropre de l'appareil, ou si les instructions données dans le présent manuel n'ont pas été respectées.

PROTECTION DE L'ENVIRONNEMENT

Ce produit est marqué du symbole sur le tri sélectif des déchets d'équipements électroniques. Cela signifie que le produit ne doit pas être jeté avec les ordures ménagères et qu'il doit être collecté séparément par un système de collecte sélectif conformément à la directive 2012/19/EU, afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur l'environnement. Les produits électriques et électroniques sont potentiellement dangereux pour

l'environnement et la santé humaine dûs aux substances dangereuses. Pour plus d'informations, contactez les autorités locales ou régionales. Remarque :

a. Afin de réduire l'impact sur l'environnement ( par exemple, la consommation d'énergie) durant le processus de cuisson, assurez-vous que votre appareil est installé en suivant les instructions d'installation. Gardez le lieu d'installation bien aéré. Gardez le conduit d'extraction direct et aussi court que possible.
b. Pour le modèle avec le mode d'opération manuel, nous vous recommandons d'arrêter le moteur dans les 10 minutes après la fin du processus de cuisson.
c. Assurez-vous de démonter les composants correspondants en suivant les instructions d'installation lors de l'entretien. Avant de ré-installer les pièces, gardez-les bien dans un lieu sûr pour éviter tout dommage.

Tous les papiers se trient et se recyclent

BUT INTERNATIONAL

1 Avenue Spinoza

77184 Emerainville, France
