Odyssey KM0547 - Barre de son Krüger&Matz - Notice d'utilisation et mode d'emploi gratuit

Marque	Krüger&Matz
Modèle	Odyssey KM0547
Type de produit	Barre de son active avec caisson de basses sans fil
Technologie sonore	Dolby Atmos
Puissance totale (RMS)	380 W (200 W barre + 180 W caisson)
Nombre de voies	2.1 canaux (7 haut-parleurs dans la barre + 1 subwoofer)
Entrées	2x HDMI, 1x HDMI ARC, optique, coaxial, USB (5V/0.5A), AUX 3,5 mm
Bluetooth	Version 4.2, portée jusqu'à 8 m
Formats audio supportés	MP3 (USB), A2DP, AVRCP (Bluetooth)
Égaliseur	Préréglages News, Movie, Music
Fonctions supplémentaires	Son surround, réglage des basses, mode veille automatique (15 min)
Dimensions de la barre (L)	1106 mm (distance entre supports muraux)
Poids	Non spécifié dans la notice
Alimentation de la barre	Adaptateur externe 23 V / 4 A (entrée 220-240 V, 50/60 Hz)
Alimentation du caisson	Secteur 220-240 V, 50/60 Hz, 3 A
Consommation en veille	< 0,5 W
Montage	Horizontal (sur meuble) ou mural (fixations fournies)
Entretien	Chiffon doux légèrement humide, sans produits chimiques
Sécurité	Ne pas exposer à l'eau ou à des sources de chaleur ; déconnecter avant nettoyage
Pièces détachées / réparabilité	Télécommande avec pile CR2025 incluse ; aucune pièce réparable par l'utilisateur
Informations générales	Fabriqué en Chine par Lechpol Electronics ; conformité CE

FOIRE AUX QUESTIONS - Odyssey KM0547 Krüger&Matz

Comment connecter la barre de son à mon téléviseur en HDMI ARC ?

Utilisez un câble HDMI (version 1.4 ou supérieure) pour relier la prise HDMI ARC de la barre à la prise HDMI ARC du téléviseur. Assurez-vous que les fonctions HDMI-CEC et ARC sont activées dans les réglages du téléviseur. Sélectionnez ensuite le mode HDMI ARC sur la barre de son à l'aide de la touche SOURCE.

Comment coupler le caisson de basses sans fil ?

Le couplage est automatique après la mise sous tension des deux appareils. Si ce n'est pas le cas, procédez manuellement : mettez la barre en veille, maintenez enfoncée la touche de couplage à l'arrière du caisson jusqu'à ce que le témoin clignote rapidement, puis allumez la barre. Le témoin devient fixe lorsque le couplage est réussi.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez la polarité de la pile (CR2025) et remplacez-la si nécessaire. Réduisez la distance (max. 6 m) et pointez la télécommande directement vers le capteur IR de la barre. Évitez les obstacles et la lumière directe du soleil.

Comment utiliser la fonction Bluetooth ?

Appuyez plusieurs fois sur SOURCE jusqu'à afficher BT sur l'écran. Si aucun appareil n'est couplé, l'écran indique NO BT. Activez le Bluetooth sur votre appareil externe et sélectionnez 'KM0547' dans la liste. Si nécessaire, maintenez enfoncée la touche ▶II/PAIR pour rendre la barre visible.

Pourquoi n'y a-t-il aucun son ?

Vérifiez que le volume n'est pas coupé (touche MUTE) et que le mode d'entrée est correct. Assurez-vous que les réglages audio de la source (téléviseur, console, etc.) sont en PCM ou Dolby Digital. Si le caisson est déconnecté, rapprochez-le et recouplez-le. Si le problème persiste, redémarrez les appareils.

La barre de son s'éteint automatiquement. Est-ce normal ?

Oui, la barre de son passe en veille automatique après 15 minutes sans signal d'entrée. Ceci est une fonction d'économie d'énergie. Pour la réactiver, allumez-la avec la touche ⏻ ou augmentez le volume de la source audio.

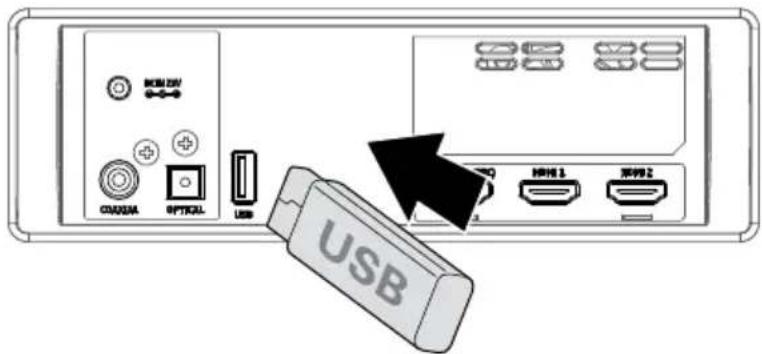

Puis-je lire de la musique depuis une clé USB ?

Oui, branchez une clé USB (max. 32 Go, format MP3) sur le port USB de la barre. Sélectionnez le mode USB avec la touche SOURCE. Utilisez la télécommande pour contrôler la lecture (pause, piste suivante/précédente).

Comment monter la barre de son au mur ?

Percez 4 trous distants de 1106 mm avec un foret de 5,5-6 mm. Insérez des chevilles si nécessaire, puis fixez les supports muraux. Desserrez les vis de montage à l'arrière de la barre, serrez les vis de montage fournies, puis accrochez la barre sur les supports. L'installation doit être réalisée par un professionnel.

Quels sont les réglages de l'égaliseur disponibles ?

Appuyez sur la touche EQ de la télécommande pour choisir entre trois préréglages : NEWS (pour les dialogues), MOVIE (pour les films) et MUSIC (pour la musique).

Comment nettoyer la barre de son ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux légèrement humide. N'utilisez jamais de produits chimiques ou de détergents. Évitez de faire pénétrer de l'eau dans les ouvertures.

MODE D'EMPLOI Odyssey KM0547 Krüger&Matz

Nous vous remercions d'avoir acheté Kruger & Matz. Veuillez lire le manuel d'utilisation avant d'utiliser le dispositif. Le manuel d'utilisation doit être conservé pour une utilisation future.

Pour votre sécurité

Avant d'allumer le système, vérifiez si la tension du système est identique à la tension de votre réseau électrique local.

Ne pas obstruer les ouvertures de ventilation du dispositif avec des objets tels que journaux, nappe, rideaux, etc. Une surchauffe entraînera un endommagement et raccourcira la durée de vie de l'appareil.

Lorsque vous débranchez le cordon d'alimentation, tirez sur la fiche, pas sur le cordon.

Ne jamais permettre à quiconque, en particulier les enfants, de mettre des objets dans les fentes, prises et autres ouvertures dans le dispositif – cela peut conduire à une électrocution mortelle.

Protégez le cordon d'alimentation des écrasements et des torsions, en particulier à la prise et à la sortie du dispositif.

Ne jamais heurter le dispositif avec des objets tranchants.

Ne jamais placer le produit et ses accessoires à proximité de flammes apparentes ou d'autres sources de chaleur, y compris les rayons directs du soleil.

Il faut toujours déconnecter l'appareil de la prise secteur avant le nettoyage. L'appareil peut être nettoyé avec un chiffon doux et humide, sans agents chimiques ni détergents.

Pour éviter une électrocution, ne pas ouvrir le coffret. Tout entretien doit être effectué par un personnel qualifié.

Ne pas utiliser ou stocker l'appareil dans les endroits soumis à des champs magnétiques puissants.

Ne jamais exposer le produit et les accessoires à la pluie ou l'eau. Ne jamais placer près de l'appareil des récipients contenant des liquides, comme p. ex. des vases.

Attention:

AFIN DE NE PAS CRÉER UN RISQUE D'INCENDIE OU D'ÉLECTROCUTION, NE PAS EXPOSER L'APPAREIL AUX GOUTTES ET PROJECTIONS DE LIQUIDES.

NOTER:

POUR RÉDUIRE LE RISQUE D'ÉLECTROCUTION, NE PAS RETIRER LE COFFRET (NI LA PLAQUE ARRIÈRE), LE DISPOSITIF NE CONTIENT AUCUNE PIÈCE À RÉPARER PAR L'UTILISATEUR, TOUTES LES RÉPARATIONS ET ENTRETIENS DOIVENT ÊTRE LAISSÉS À UN PERSONNEL QUALIFIÉ.

Le symbole de l'éclair fléché dans un triangle équilatéral avertit l'utilisateur de la présence d'une «tension dangereuse» non isolée d'une valeur qui peut présenter un risque d'électrocution.

Le symbole du point d'exclamation dans un triangle équilatéral indique la présence des instructions importantes sur l'opération et entretien de l'appareil dans un document livré avec l'appareil.

Attention!

Cet appareil peut être utilisé par des enfants d'au moins 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ainsi que par ceux qui ne possèdent pas d'expérience et ne sont pas familiers avec l'appareil, si une surveillance est assurée ou une instruction concernant l'utilisation en toute sécurité de l'appareil, de sorte que les risques qui y sont associés soient compris. Il convient d'informer les enfants pour ne pas qu'ils considèrent l'appareil comme un jouet. Les enfants ne doivent pas effectuer le nettoyage ni l'entretien de l'équipement sans surveillance.

Écoutez à un volume modéré.

- Le son peut désorienter. Avec le temps, le „niveau de confort” de votre audience s'adapte à des sons plus forts. Après une longue audience, les sons „normaux” peuvent en fait être forts et affecter votre ouïe. Pour se protéger contre cela, réglez le niveau de volume avant que votre audition s'adapte et ne le changez pas.

Pour définir un volume sécuritaire:

• Réglez un volume faible. - Augmentez progressivement le volume jusqu'à ce que vous entendiez le son clairement et confortablement et sans déformation.

Ecoutez pendant une durée raisonnable:

• Une exposition prolongée au son, même à un niveau normalement «sécuritaire» du volume, peut aussi endommager votre audition.
• Utilisez votre appareil de façon responsable et effectuez des pauses appropriées.

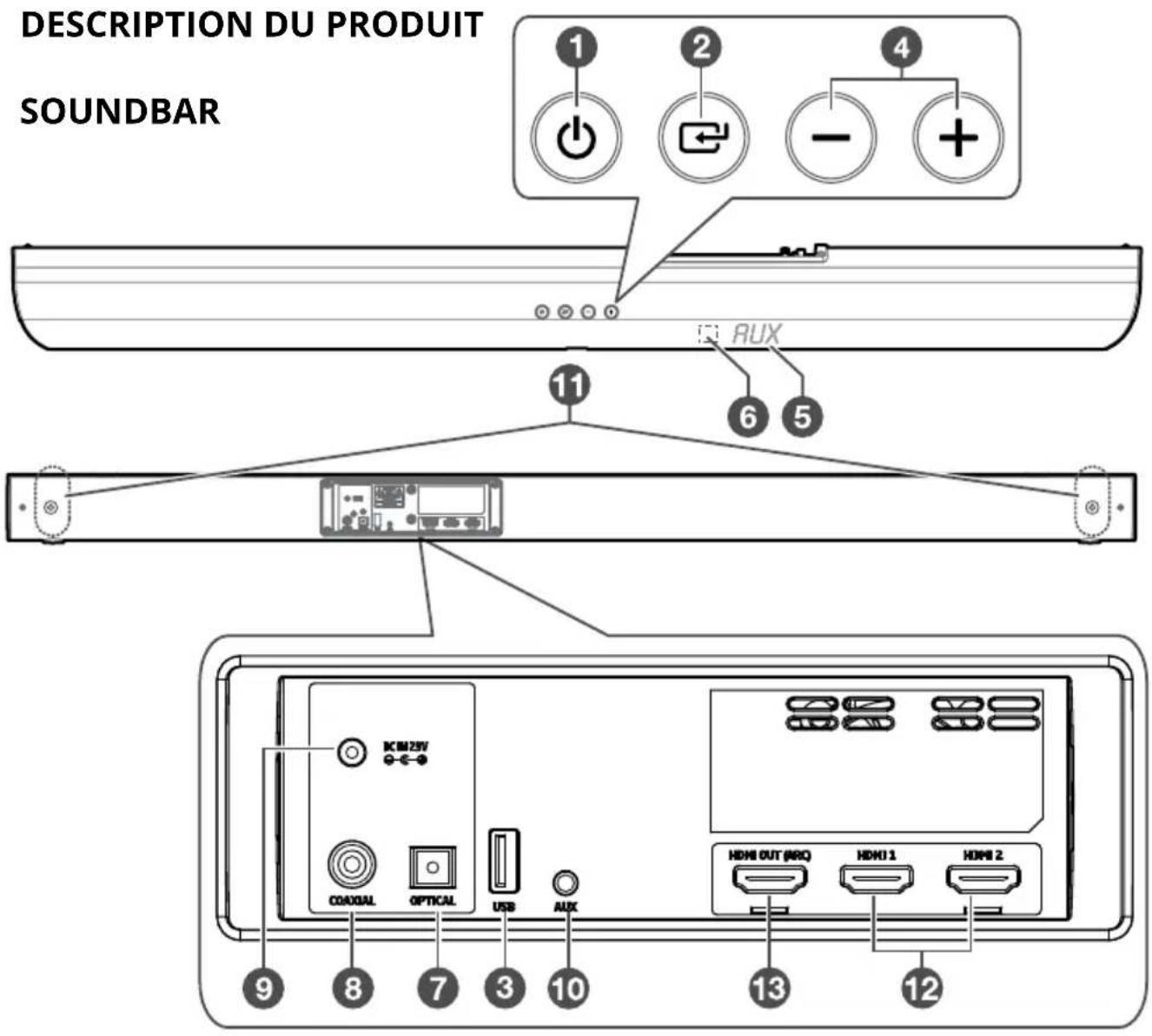

DESCRIPTION DU PRODUIT SOUNDBAR 1 2 4 - + - RUX 6 5 11 ICM23V COA0XAL OPTICAL USB AUX 9 8 7 3 10 13 12 HDMI OUT (IRQ) HDMI 1 HDMI 2

① Touche standby ② Choix de source ③ Port USB ④ Augmenter le volume / Réduire le volume ⑤ Ecran ⑥ Capteur IR ⑦ Entrée optique ⑧ Entrée coaxial ⑨ Prise de l'adaptateur ⑩ Entrée AUX-in (Jack 3,5 mm) ⑪ Vis de montage mural ⑫ Entrée HDMI ⑬ Sortie HDMI (ARC)

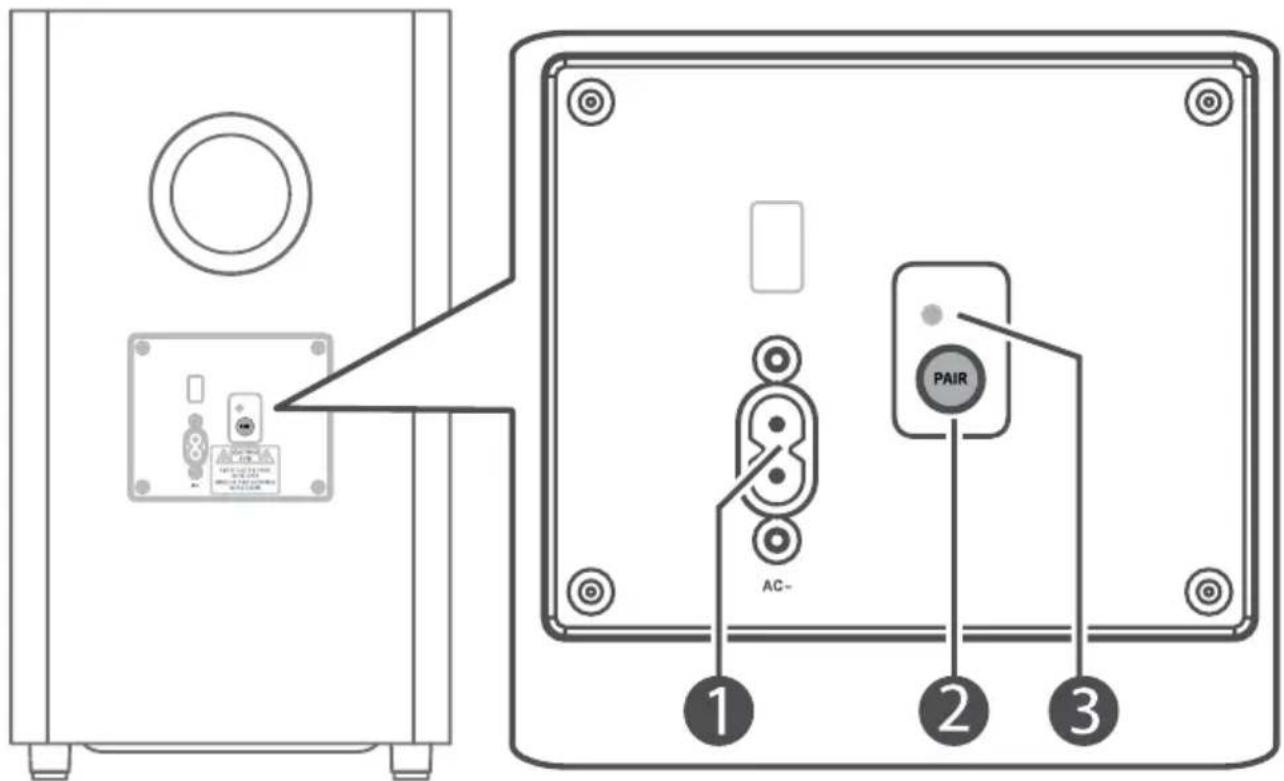

Subwoofer

① Prise du cordon secteur ② Touche de couplage ③ Témoin de couplage

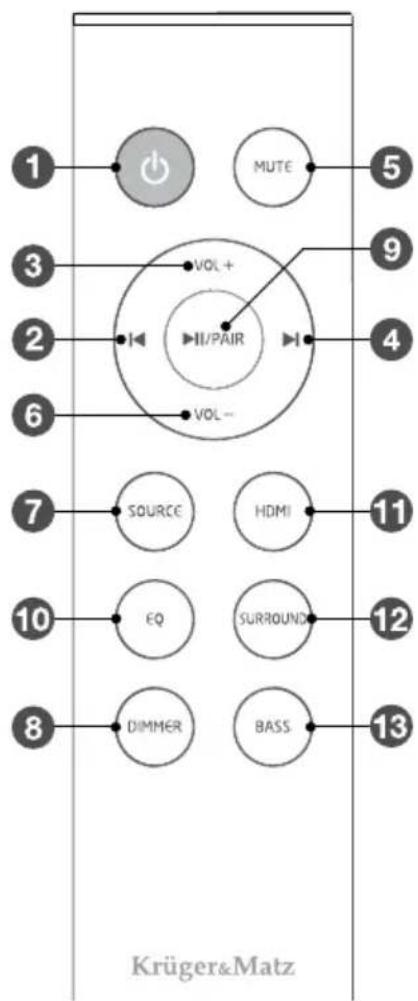

Telecommande

① Touche standby ② Précédent (en mode BT/USB) ③ Augmenter le volume ④ Suivant (en mode BT/USB) ⑤ Touche muet ⑥ Réduire le volume ⑦ Bouton mode ⑧ Bouton de luminosité de l'écran ⑨ Lecture/pause/couplage

• appuyer pour commencer/arrêter/reprendre la lecture (en mode BT/USB)
• appuyer et maintenir pour rompre la connexion avec l'appareil actuellement couplé et passer en mode couplage (en mode BT)

⑩ Touches des réglages Equalizer ⑪ Bouton HDMI - mode HDMI 1 / 2 / ARC ⑫ Bouton surround ⑬ Bouton de réglage des basses

1 3 2 6 7 10 8 Krüger&Matz VOL+ VOL- II/PAIR VOLT- SOURCE EQ DIMMER MUTE HDMI SURROUND BASS 5 9 4 11 12 13

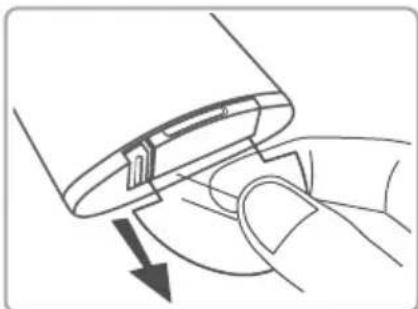

Installation des PILES

La télécommande a une pile CR2025 installée. Avant la première utilisation, il faut enlever le film protecteur (comme montré dans l'image).

Pour remplacer la pile, il faut:

1. Appuyer sur la languette sur le bord du support des piles.
2. Sortir le support.
3. Enlever la pile usée et insérer une pile neuve CR2025, en faisant attention à une polarisation correcte.
4. Faire rentrer le support des piles.

Veuillez noter:

• Si la télécommande n'est pas utilisée pendant une longue période, retirez les piles de la télécommande.
• Il convient de respecter les recommandations concernant l'élimination des piles.
• Il faut protéger les piles des sources de chaleur, de l'exposition directe à la lumière du soleil ou du feu.
• La plage de fonctionnement de la télécommande est de 6 mètres.
• La plage de fonctionnement de la télécommande peut varier en fonction de la luminosité de la pièce dans laquelle elle est utilisée.

• Assurez-vous qu'entre la télécommande et l'ensemble Hi-Fi il n'y a pas d'objets qui peuvent réduire la plage de fonctionnement. - Les obstacles entre la télécommande et l'appareil ou exposition directe au soleil diminue la portée de la télécommande. • L'usage de la télécommande près des autres appareils émettant le rayonnement infrarouge peut perturber le fonctionnement de la télécommande. - Il faut utiliser uniquement le type de piles aux paramètres indiqués dans le manuel.

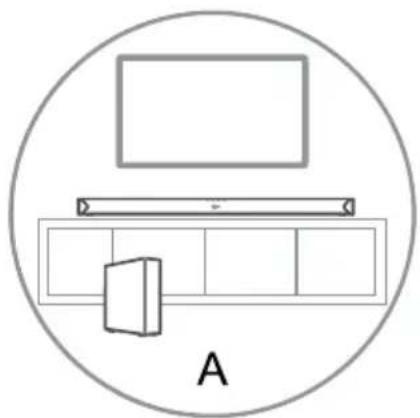

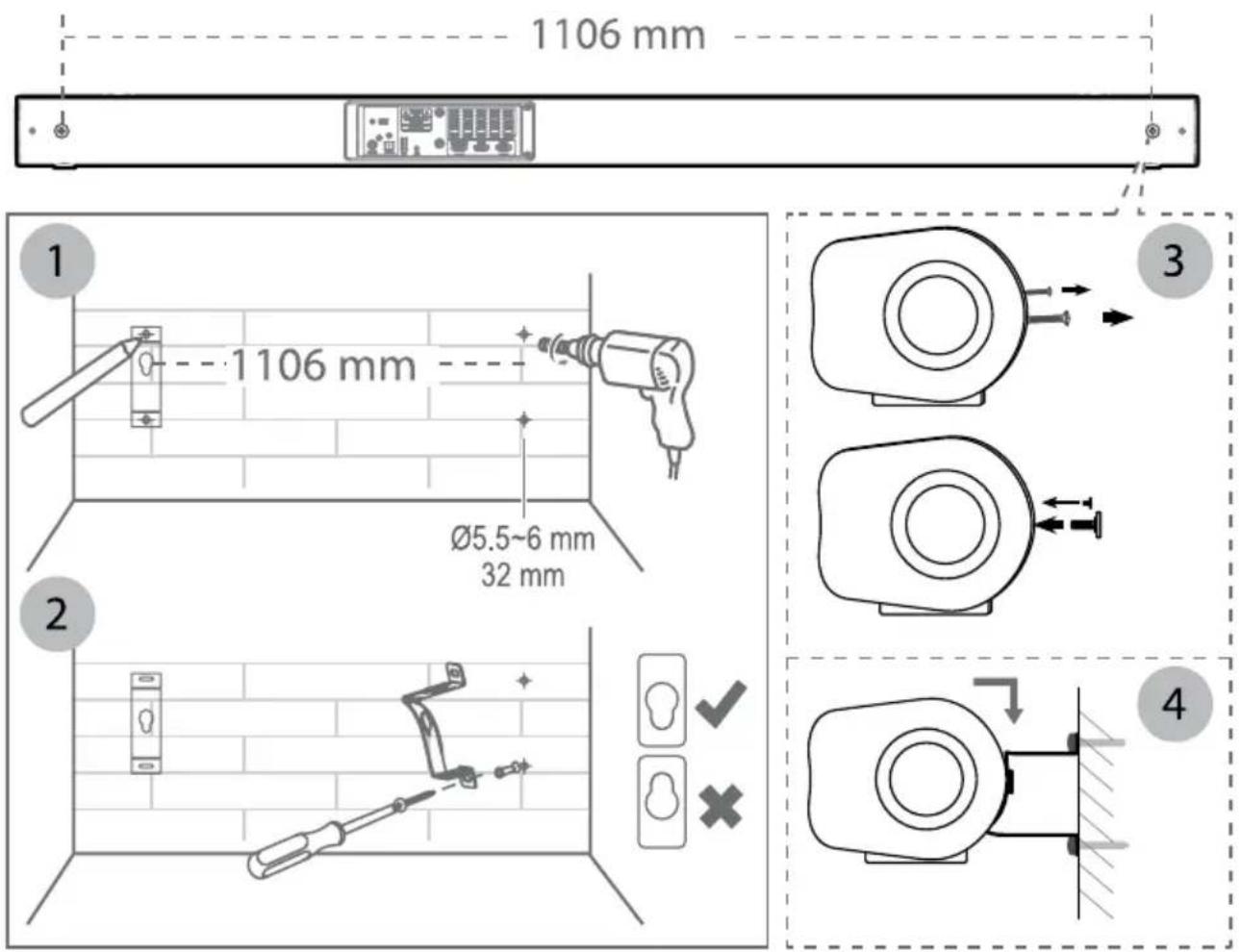

Montage

Remarque: L'installation de l'unité sur le mur doit être réalisée par une personne qualifiée. Une installation incorrecte du produit sur le mur peut causer des blessures de l'utilisateur ou des dégâts matériels. Avant l'installation il faut vérifier si les trous de montage dans les murs ne risquent pas d'endommager l'installation électrique/ hydraulique. Les fixations comprises dans le kit sont destinées uniquement à la fixation de l'enceinte sur les surfaces verticales. L'utilisateur a la responsabilité de veiller à ce que la surface sur laquelle est placée l'enceinte soit appropriée. D'autres outils nécessaires pour monter l'enceinte sur le mur ne sont pas inclus dans le kit. Ne pas serrer les vis au maximum.

1106 mm 1 1106 mm Ø5.5~6 mm 32 mm 2 ✓ × 3 4

1. Il faut percer 4 trous parallèles (∅ 5,5-6 mm, selon le mur sur lequel on va monter l'appareil). La distance entre les trous doit être de 1106 mm. Installer les écarteurs dans chaque trou, si nécessaire.
2. Fixer les supports sur le mur (les outils supplémentaires ne sont pas fournis) et vérifier s'ils sont installés correctement.
3. Il faut desserrer les vis situées du panneau arrière du soundbar. Serrer les vis de montage dans le panneau arrière du soundbar.
4. Installer l'enceinte sur le support.

Dolby atmos®

IMPORTANT: la technologie Dolby Atmos® est disponible uniquement en mode HDMI.

1. Afin d'utiliser la technologie Dolby Atmos® en mode HDMI 1 et HDMI 2, le téléviseur doit être compatible avec cette technologie.
2. Il faut s'assurer que l'option de non-encoding a été choisie pour le flux numérique des données de la sortie audio de l'appareil externe connecté (p. ex. lecteur Blu-ray, Blu-ray, DVD, TV etc.).
3. Après avoir activé le format Dolby Atmos / Dolby Digital / PCM, DOLBY ATMOS / DOLBY AUDIO / PCM AUDIO sera affiché sur l'écran du soundbar.
4. Si le soundbar utilise le son en technologie Dolby Atmos, l'utilisateur peut configurer uniquement les basses du subwoofer. Les autres réglages de l'égalisateur ne seront pas disponibles.

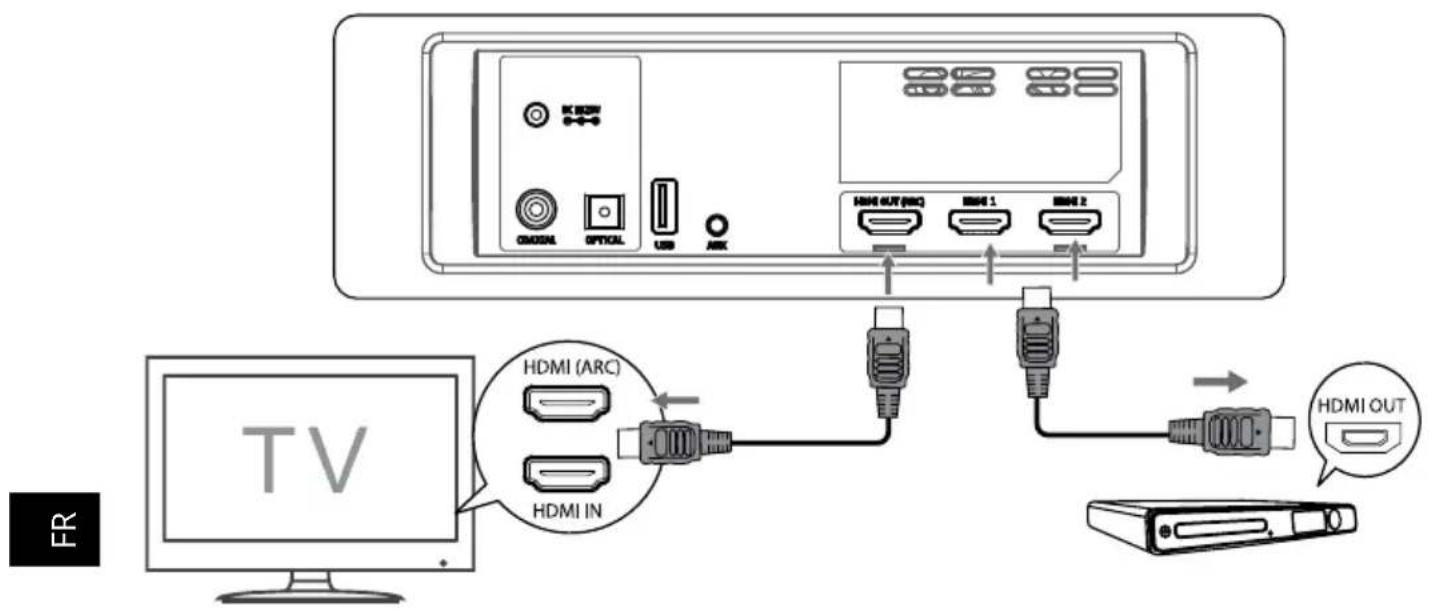

HDMI

Pour connecter les appareils externes au soundbar en utilisant le HDMI, il faut se référer à l'illustration présentée ci-dessous:

Méthode 1: ARC (Audio Return Channel – canal de retour audio)

La fonction ARC permet de transmettre le son du téléviseur supportant le standard ARC au soundbar en utilisant la connexion HDMI. Afin d'utiliser la fonction ARC, il faut s'assurer que le téléviseur supporte les fonctions de HDMI-CEC et ARC, et que les deux fonctions sont activées. Après avoir activé ces paramètres, l'utilisateur peut ajuster le niveau sonore du soundbar en utilisant la télécommande du téléviseur (avec les touches VOL +/- et MUTE).

Il faut connecter le câble HDMI à la prise HDMI (ARC) du soundbar et la prise HDMI (ARC) du téléviseur supportant le standard ARC. Ensuite, en utilisant la télécommande, choisir le mode HDMI ARC.

Conseils:

• Le téléviseur doit supporter les fonctions HDMI-CEC i ARC. Les deux fonctions doivent être activées dans le téléviseur.
• La méthode d'introduction des réglages HDMI-CEC et ARC peut être différente en fonction du modèle de téléviseur. Pour obtenir plus de détails concernant la fonction ARC, il faut lire le manuel d'utilisation du téléviseur.
• Il faut noter qu'uniquement les câbles HDMI 1.4 supportent la fonction ARC.

Méthode 2: HDMI standard

Si le téléviseur ne supporte pas la fonction HDMI ARC, le soundbar doit être connecté au téléviseur en utilisant une connection HDMI standard.

1. Il faut connecter le câble HDMI à la sortie HDMI du soundbar et à l'entrée HDMI du téléviseur.
2. Connecter le câble HDMI à l'entrée HDMI (1 ou 2) du soundbar et à l'appareil externe (p. ex, console, lecteur DVD/Blu-ray).

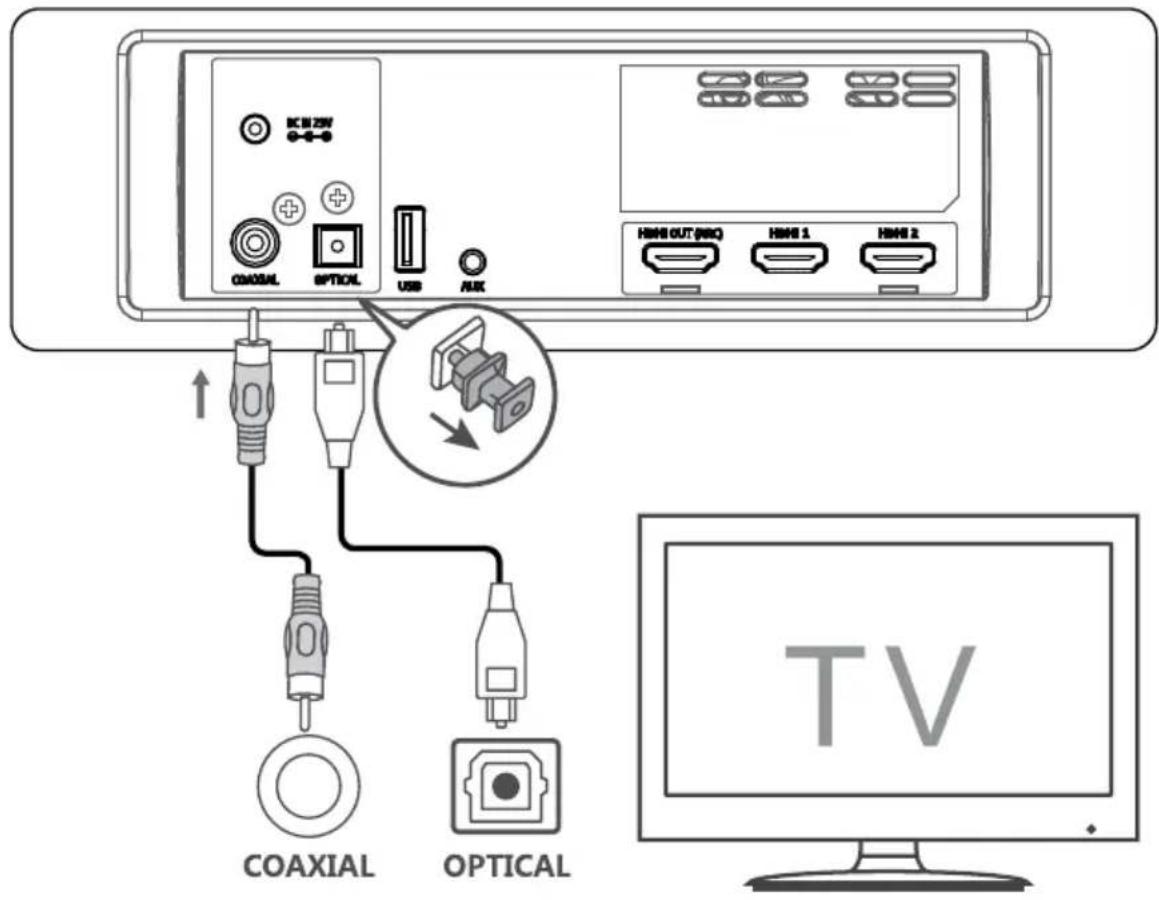

Entrée optique

Le câble optique (non fourni) doit être connecté à la sortie optique du téléviseur et l'entrée optique du soundbar.

Nota: avant l'utilisation, il faut enlever le bouchon protecteur de l'entrée optique.

Entrée coaxial

Il faut connecter le câble coaxial (non fourni) à la sortie coaxial du téléviseur et à la prise coaxial du soundbar.

DCB25V COAXIAL OPTICAL USB AIR HMB OUT (REC) HMB 1 HMB 2 COAXIAL OPTICAL TV

Conseil: l'appareil peut être incapable de décoder tous les formats audio de l'entrée source. Dans ce cas, le son sera coupé. Ce N'EST PAS un défaut. Il faut vérifier si les paramètres du son de l'entrée source (p. ex. téléviseur, console, lecteur DVD, etc.) sont réglés au PCM ou Dolby Digital (il faut se référer au manuel d'utilisation de l'appareil source en ce qui concerne les paramètres du son) pendant le fonctionnement en mode HDMI / optique / coaxial.

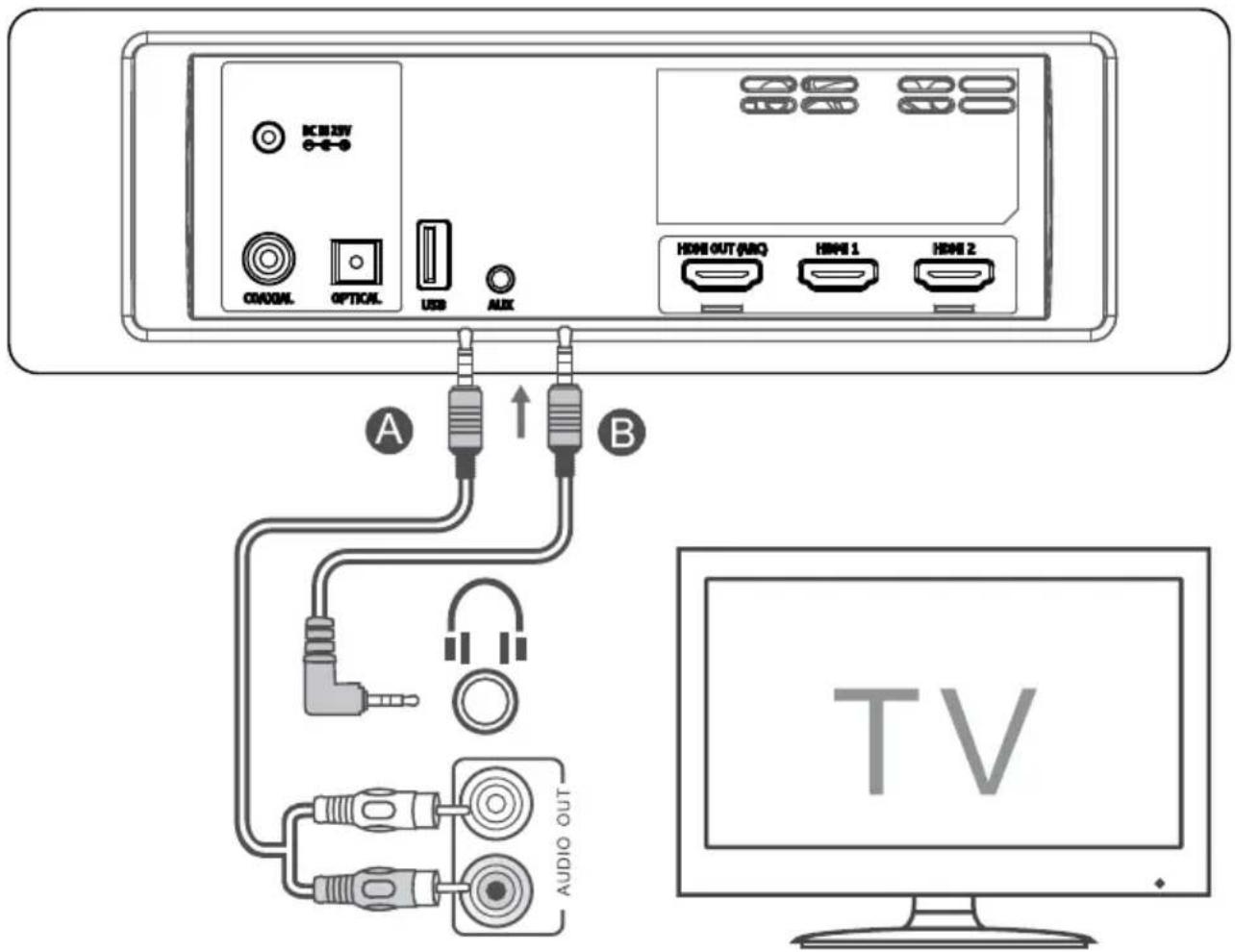

Entrée AUX

ICB23V CAOOL OPTICAL USB AUX HOME OUT (MO) HOME 1 HOME 2 A B AUDIO OUT TV

A. Il faut connecter le câble audio (2x RCA - Jack 3,5 mm) (non fourni) à la sortie RCA du téléviseur et à la prise AUX du soundbar. B. Il faut connecter le câble audio (Jack 3,5 mm - Jack 3,5 mm) à la sortie casque ou à un autre appareil externe et à la sortie AUX du soundbar.

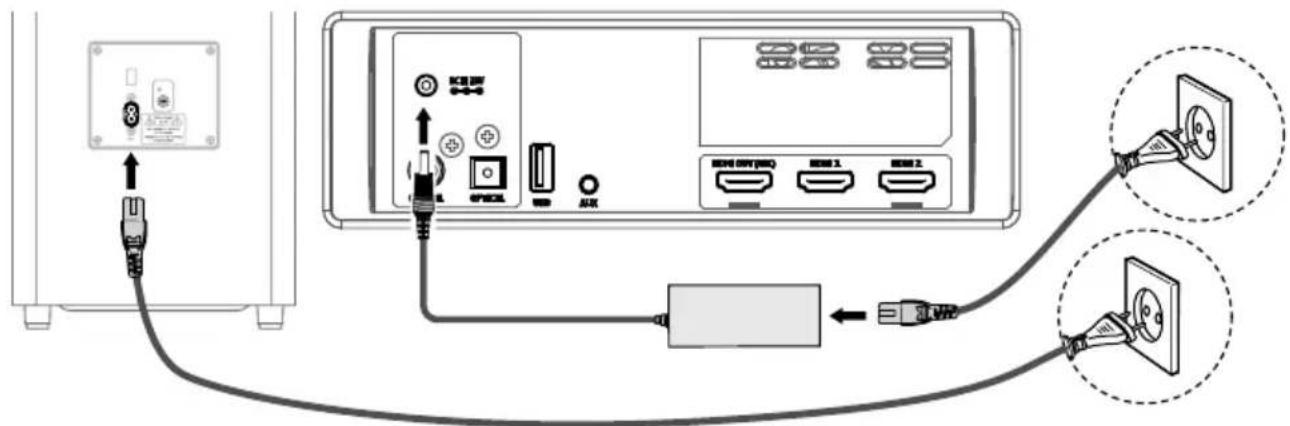

Connector l'alimentation

Soundbar: déplier le câble d'alimentation et le câble de l'adaptateur. Connecter l'adaptateur à la prise adaptateur DC IN 23V du soundbar, et connecter le câble d'alimentation à l'adaptateur et à la prise secteur.

Subwoofer: il faut connecter le câble d'alimentation AC\~ du subwoofer et la prise secteur.

Nota:

• il faut connecter tous les raccordements avant de connecter l'appareil à l'alimentation.
• Risque de dommages! L'appareil doit être connecté à l'entrée de l'alimentation secteur à la tension conforme à celle requise par l'appareil.
• Pour éteindre l'appareil, il faut déconnecter l'alimentation secteur.

Couplage automatique

Le subwoofer et le soundbar seront couplés automatiquement après la connexion et allumage des deux appareils. La connexion du soundbar et du subwoofer s'effectue sans fil.

1. Lors du couplage du subwoofer et du soundbar, le témoin du couplage clignotera rapidement.
2. Une fois le couplage entre le subwoofer et le soundbar terminé, le témoin du couplage sera allumé en continu.

Attention:

• Ne pas appuyer sur la touche couplage sur le panneau arrière du subwoofer lorsque le couplage à la main est désactivé.
• Si le couplage automatique n'est pas correctement effectué, il faut coupler le subwoofer et le sounbar à la main.

Couplage à la main

1. Il faut vérifier si tous les câbles sont connectés correctement et le soundbar est en mode veille.
2. Il faut appuyer et maintenir la touche couplage sur le panneau arrière du subwoofer pendant quelques secondes. Le subwoofer passera en mode veille, et le témoin du couplage clignotera rapidement.
3. Il faut appuyer sur la touche ⏻ de la télécommande ou sur le soundbar pour l'allumer.
4. Après un couplage réussi, le témoin cessera de clignoter.
5. Si le témoin continue de clignoter, cela signifie que la connexion a échoué. Il faut déconnecter le câble d'alimentation du subwoofer, attendre environ 4 minutes et reconnecter le câble. Ensuite répéter les étapes 1\~4.

Attention:

• Si le couplage échoue encore une fois, il faut s'assurer qu'il n'y a pas d'interférences (p. ex. des autres appareils électroniques). Il faut éliminer ces conflits ou interférences et répéter le processus de couplage.
• La distance entre le subwoofer et le soundbar ne doit pas dépasser 6 mètres.
• Si le soundbar est activé, mais il n'est pas connecté au subwoofer, le témoin

clignotera. Il faut exécuter les étapes 1\~4 au-dessus afin de coupler le subwoofer et le soundbar.

- Ne pas connecter ce soundbar aux autres subwoofers. Ne pas connecter ce subwoofer aux autres amplificateurs audio.

Mode veille/Allumage

Après avoir connecté le soundbar à la prise secteur pour la première fois, le soundbar fonctionnera en mode veille.

1. Appuyer sur la touche ⏻ sur la télécommande ou le soundbar afin d'allumer ce dernier.
2. Appuyer sur la touche ⏻ encore une fois afin que l'appareil passe en mode veille.
3. Pour éteindre l'appareil, il faut le déconnecter de la prise secteur.

- Si le téléviseur ou un autre appareil externe est connecté avec un câble AUX ou HDMI (CEC), le soundbar s'allumera automatiquement lorsque le téléviseur / appareil externe sera allumé:

- Lors de la connexion avec le câble HDMI, le téléviseur ou un autre appareil externe doit supporter le standard CEC; si ce n'est pas le cas, la fonction ne sera pas disponible.

- Lors de la connexion avec le câble AUX, la fonction sera activée seulement si le niveau du signal d'entrée est suffisamment haut.

- Si l'appareil ne détecte pas un signal d'entrée pendant 15 minutes, il passera automatiquement en mode veille.

Choix du mode

Il faut appuyer quelques fois que la touche sur l'appareil ou la touche SOURCE / HDMI sur la télécommande pour passer en mode AUX / OPTICAL (optique) / COAXIAL / HDMI 1 / HDMI 2 / HDMI ARC / USB / BT (Bluetooth). Le nom du mode sera affiché sur l'écran.

Réglage du niveau de basses

Appuyer sur BASS sur la télécommande pour activer le réglage des basses; ensuite, ajuster le niveau de basses en utilisant les touches VOL+/- (+5 \~ -5).

Son surround - activation / désactivation

Appuyer sur SURROUND sur la télécommande pour activer le son surround. Appuyer encore une fois pour désactiver.

Niveau sonore

• Appuyer sur VOL+/- sur le soundbar ou sur la télécommande pour ajuster le niveau sonore.
• Afin de couper le son, appuyer sur MUTE sur la télécommande. Pour réactiver le

son, appuyer encore une fois sur MUTE ou sur VOL+/- sur le soundbar ou sur la télécommande.

Niveau de luminosité de l'écran

Appuyer sur DIMMER sur la télécommande pour changer le niveau de luminosité de l'écran.

Pendant la lecture, il faut appuyer sur la touche EQ de la télécommande pour activer les réglages Equalizer: NEWS – recommandé lors de la lecture des actualités, MOVIE - recommandé lors de la lecture des films, MUSIC – recommandé lors de la lecture de la musique.

Mode aux / optical / coaxial / HDMI

1. Il faut vérifier si les enceintes sont connectées au téléviseur ou à l'appareil audio.
2. Appuyer quelques fois sur la touche ← du soundbar ou la touche SOURCE / HDMI sur la télécommande pour passer en mode AUX / OPTICAL (optique) / COAXIAL / HDMI 1 / HDMI 2 / HDMI ARC.
3. Gestion de la lecture est réalisée depuis l'appareil audio connecté.

Indice:

• L'appareil peut être incapable de décoder tous les formats audio de l'entrée source. Dans ce cas, le son sera coupé. Ce N'EST PAS un défaut. Il faut vérifier si les paramètres du son de l'entrée source (p. ex. téléviseur, console, lecteur DVD, etc.) sont réglés au PCM ou Dolby Digital (il faut se référer au manuel d'utilisation de l'appareil source en ce qui concerne les paramètres du son) pendant le fonctionnement en mode HDMI / optique / coaxial.
• Après avoir choisi le format du son DOLBY DIGITAL, DOLBY AUDIO sera affiché sur l'écran.
• Après avoir choisi le format du son PCM, PCM AUDIO sera affiché sur l'écran.
• Après avoir choisi le format du son autre que PCM et DOLBY DIGITAL, et lorsqu'il n'y a pas de son à la sortie, NO SUPPORT sera affiché sur l'écran.

Nota:

• L'appairage de deux dispositifs n'est requis qu'une seule fois et il convient de le faire avant la première utilisation. La couverture Bluetooth de ce dispositif est de 8 mètres.
• Le fabricant ne garantit pas la compatibilité de cet appareil avec d'autres appareils Bluetooth.

- Les objets situés entre l'enceinte et le dispositif externe peuvent réduire la portée de communication.

1. Afin de coupler l'enceinte et l'appareil il faut appuyer quelques fois sur la touche sur l'enceinte ou la touche SOURCE sur la télécommande pour passer en mode Bluetooth. Si le soundbar n'est pas couplé avec un autre appareil, «NO BT» sera affiché sur l'écran.

Nota: si dans l'appareil auquel l'enceinte a été connecté antérieurement la fonction Bluetooth est active et il est dans la portée de l'enceinte, ce dernier se connectera avec cet appareil automatiquement. Afin de coupler/connecter l'appareil à un autre appareil, il faut appuyer et maintenir la touche ▶ AIR sur la télécommande pour rompre la connexion avec l'appareil courant et activer le mode couplage.

1. Ensuite, il faut allumer Bluetooth et chercher des appareils Bluetooth sur votre appareil externe. Séléctionner et connecter l'appareil à «KM0547» de la liste des appareils disponibles. Attention: si le soundbar n'est pas visible pour les autres appareils Bluetooth, il faut appuyer et maintenir la touche ▶PAIR sur la télécommande pour qu'ils puissent chercher le soundbar. Le mot « PAIR » sera affiché sur l'écran et l'appareil émettra le son de «Pairing». Saisir le mot de passe (par défaut «0000») si nécessaire.
2. Après un couplage réussi l'appareil émettra le son «Paired», et les lettres «BT» seront affichées sur l'écran.
3. Il faut commencer la lecture depuis l'appareil Bluetooth.

Noter:

• Bluetooth est rompu lorsque les appareils se trouvent à une distance l'un de l'autre supérieure à la couverture Bluetooth.
• Pour connecter le périphérique, placez-le à nouveau dans la couverture Bluetooth.
• Si pendant 2 minutes l'enceinte n'est pas connecté à l'autre appareil externe, elle va se connecter à l'appareil précédent.
• Si l'appareil externe supporte le profil A2DP (Advanced Audio Distribution Profile), il est possible de lire la musique depuis cet appareil par le sounbar.
• Si l'appareil externe supporte le profil AVRCP (Audio Video Remote Control Profile), il est possible de contrôler l'option de lecture en utilisant la télécommande du soundbar.

USB

1. Connecter un support de stockage USB.
2. Appuyer quelques fois sur la touche ← de sounbar ou la touche SOURCE sur la télécommande afin de passer en mode USB.
3. Pendant la lecture:
4. Afin d'arrêter ou reprendre la lecture, appuyer sur l'PAIR sur la télécommande.
5. Pour passer à la piste suivante/précédente, appuyer sur ◀ / ▶ de la télécommande.

Conseils:

• L'appareil supporte les supports USB à la capacité maximum de 32 GB. • L'appareil supporte les formats MP3.

MAXIM OPTICAL USB USB 1 USB 2

Nettoyage

• Avant le nettoyage, assurez-vous que l'appareil est débranché de la source d'alimentation.
• Pour le nettoyage, utilisez un chiffon doux, légèrement humide.
• N'utilisez pas de réactifs chimiques pour nettoyer cet appareil.

Resoudre les problemes

Si vous avez un problème avec votre appareil, consultez la liste suivante des solutions possibles avant d'appeler le service client. Si le problème n'est pas résolu avec ces instructions ou si l'appareil a été endommagé physiquement, appelez une personne qualifiée, par exemple le vendeur pour contacter le service client.

Pas d'alimentation

• Il faut s'assurer que l'appareil est correctement connecté à la prise secteur.
• Il faut vous assurer que la prise est bien alimentée.

Le dispositif Bluetooth ne détecte pas KM0547

Il faut vérifier si le dispositif externe possède le Bluetooth.

La Télécommande ne fonctionne pas

• Réduisez la distance entre la télécommande et l'appareil.
• Insérez les piles comme indiqué par la polarité (+/-).
• Remplacez les piles par des neuves si nécessaire.
• Pointez la télécommande directement sur le capteur à l'avant de l'appareil

L'appareil s'éteint

Si le niveau du signal d'entrée est trop bas, l'appareil s'éteindra automatiquement au bout des 15 mintues. Il faut augmenter le niveau sonore de l'appareil externe.

Pas de son

• Il faut vérifier si le son n'est pas coupé. Appuyer sur MUTE ou VOL+/- pour activer le son.
• Mettre l'appareil en mode veille. Ensuite appuyer sur l'interrupteur encore une fois pour allumer l'appareil.
• Déconnecter le soundbar et le subwoofer de la prise secteur, et les reconnecter. Allumer le soundbar.
• Il faut s'assurer que les réglages du son de l'entrér source (p. ex. téléviseur, console, lecteur DVD etc.) sont réglés au PCM ou Dolby Digital lors du fonctionnement en mode numérique (p. ex. HDMI / optique / coaxial).
• Le subwoofer est hors de portée; placez-le plus près du soundbar. Vérifiez si le subwoofer reste dans la portée (plus près le subwoofer est du soundbar, plus sûre sera la connexion).
• Il est possible que la connexion entre le soundbar et le subwoofer soit perdue. Il faut recoupler l'appareil en exécutant les étapes indiquées dans « Connexion du subwoofer ».
• L'appareil peut être incapable de décoder tous les formats audio de l'entrée source. Dans ce cas, le son sera coupé. Ce N'EST PAS un défaut.

Le téléviseur éprouve des problèmes lors de l'affichage du contenu HDR de l'entrée HDMI

Certains téléviseurs 4K HDR exigent que l'entrée HDMI ou les paramètres de l'image soient réglé de manière à recevoir le contenu HDR. Afin d'obtenir plus de détails sur l'affichage en qualité HDR, il faut lire le manuel d'utilisation du téléviseur.

Le subwoofer est inactif et le témoin n'est pas allumé

Il faut déconnecter le câble d'alimentation de la prise secteur, attendre environ 4 minutes, et reconnecter le subwoofer.

Specifications generales

• Technologie sonore: Dolby Atmos - Bluetooth: 4.2 • Portée Bluetooth: jusqu'à 8 m • Bande communication: 2402 \~ 2480 MHz • Max. puissance de transmission: < 5 dBm - Entrées/sorties: 2x entrée HDMI, sortie HDMI (ARC), entrée optique, entrée coaxial, port USB, AUX-in (Jack 3,5 mm) - Chargement d'appareils externes: oui (5 V; 0,5 A) - Formats supportés: A2DP, AVRCP • Montage: horizontal, mural

Soundbar

• Type: actif
• Enceintes
• Centrale: 2x 2", 50 W RMS, 4 Ω
• Gauche: 2", 25 W RMS, 8 Ω
• Droite: 2", 25 W RMS, 8 Ω
• Haut gauche: 2"+20 mm, 25 W RMS, 8 Ω
• Haut droit: 2"+20 mm, 25 W RMS, 8 Ω
• Latéral gauche: 2", 25 W RMS, 8 Ω
• Latéral droite: 2", 25 W RMS, 8 Ω

• Bande passante: 120 Hz - 20 kHz

- THD: 10%

- Sensibilité d'entrée audio: 700 mV

• Rapport S/N: 70 dB

- Consommation électrique en mode veille: <0,5 W

- Adaptateur

- Entrée: 220-240 V; 50/60 Hz; 4 A

- Sortie: 23 V; 4 A

Subwoofer

• Type: actif
• Enceinte: 8", 180 W RMS, 3 Ω
• Bande passante: 40 Hz - 120 Hz
• THD: 10% • Bande communication: 2400 \~ 2483 MHz • Max. puissance de transmission: < 10 dBm • Alimentation: 220-240 V; 50/60 Hz; 3 A

Telecommande

• Angle: • Alimentation: batterie CR2025

Bluetooth®

La marque verbale et le logo Bluetooth sont des marques déposées dont le propriétaire est la société Bluetooth SIG,. Inc.

Fabriqué sous licence du Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio et le symbole du double D sont des marques déposées de Dolby Laboratories.

Plus

Plus d'informations sur cet appareil sont disponibles à l'adresse: www. krugermatz. com.

Avant l'utilisation, lire attentivement le contenu de cette notice.

Allez sur le site www. krugermatz. com pour en savoir plus sur les produits et les accessoires.

Si vous avez des questions ou des doutes, nous vous encourageons à lire les Questions Fréquemment Posées dans l'onglet Aide.

Lechpol Electronics Sp. z o. o. Sp. k. déclare que soundbar KM0547 est conforme à la directive 2014/53/UE. Le texte intégral de déclaration de conformité CE est disponible sur le site Internet: www. lechpol. eu.

(Déchets d'équipements électriques et électroniques)

Le marquage sur le produit ou dans la documentation liée, indique qu'après l'écoulement de la période d'utilisation, il ne doit pas être jeté avec les autres déchets ménagers. Pour éviter toute atteinte à l'environnement ou à la santé humaine liée à l'élimination non contrôlée des déchets, nous vous prions de séparer le produit des autres types de déchets et de le recycler de façon responsable pour promouvoir la réutilisation durable des ressources matérielles comme une pratique durable. Pour plus d'informations sur où et comment recycler de manière sûre ce produit pour l'environnement, les utilisateurs particuliers doivent contacter le détaillant où ils ont effectué l'achat de ce produit, ou les autorités locales. Les utilisateurs en entreprise doivent contacter avec leur fournisseur et vérifier les termes du contrat d'achat. Le produit ne doit pas être mélangé avec d'autres déchets commerciaux.

Fabriqué en République populaire de Chine pour LECHPOL ELECTRONICS Sp. z o. o. Sp. k., ul. Garwolińska 1, 08-400 Miętne.
