Type de produit	Tableau de commande à distance pour chargeurs Skylla-i
Marque	Victron Energy
Modèle	Skyllai Control GX
Catégorie	Régulateur d'énergie
Dimensions (approx.)	100 x 50 x 30 mm
Poids (approx.)	200 g
Alimentation	Via bus VE.CAN du chargeur Skylla-i
Affichage	LEDs d'état (Bulk, Absorption, Float, Alarme) et écran numérique
Interface utilisateur	Bouton rotatif (navigation et réglage) et bouton marche/arrêt
Raccordement	2 prises RJ45 pour câble UTP (paire torsadée non blindée)
Protocole de communication	VE.CAN (basé sur NMEA2000)
Fonctions principales	Affichage du statut de charge, réglage du courant de charge, tension batterie, courant d'entrée, limite de courant d'entrée, alarmes
Luminosité automatique	Capteur de lumière ambiante pour ajuster la luminosité des LEDs
Compatibilité	Tous les chargeurs Skylla-i (mono ou parallèle)
Configuration	Aucune configuration nécessaire pour installation standard ; instance de dispositif réglable via outil NMEA2000
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter les liquides.
Sécurité	Utilisation à basse tension, pas de risque électrique direct. Suivre les instructions du chargeur.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de dysfonctionnement, contacter le support Victron Energy.
Informations générales	Fabriqué par Victron Energy. Notice disponible en plusieurs langues.

FOIRE AUX QUESTIONS - Skyllai Control GX VICTRON ENERGY

Comment connecter le tableau de commande Skyllai Control GX au chargeur Skylla-i ?

Utilisez un câble UTP (paire torsadée non blindée) avec deux connecteurs RJ45. Branchez sur l'une des deux prises RJ45 du tableau et du chargeur. Assurez-vous que les deux terminateurs de bus RJ45 sont bien placés aux extrémités du bus.

Que signifient les LEDs d'état pendant la charge ?

Les LEDs indiquent le mode de charge : Bulk (LED Bulk allumée), Absorption (LED Absorption allumée), Float (LED Float allumée). Une LED d'alarme rouge indique une erreur. Voir le manuel pour tous les modes.

Comment régler la limite de courant d'entrée ?

Appuyez brièvement sur le bouton rotatif pour sélectionner la limite de courant d'entrée (si pas déjà active). Tournez le bouton pour modifier la valeur affichée (clignotante). Confirmez en attendant quelques secondes ou en rappuyant brièvement sur le bouton.

Que faire si le tableau perd la connexion avec le chargeur ?

Si la connexion est perdue, la LED rouge d'alarme clignote et l'écran affiche 'NC'. Le chargeur conserve sa configuration de limite de courant d'entrée, sauf si vous l'éteignez et le rallumez avec l'interrupteur principal. Reconnectez le câble pour rétablir la communication.

Comment éteindre le chargeur avec le tableau de commande ?

Appuyez brièvement sur le bouton marche/arrêt (on/off). Si l'interrupteur principal du chargeur est en position éteinte, le tableau ne peut pas l'allumer.

Comment connecter plusieurs tableaux de commande ou plusieurs chargeurs sur le même réseau VE.CAN ?

Connectez tous les appareils avec des câbles UTP et placez des terminateurs aux extrémités. Aucune configuration n'est nécessaire pour une installation standard. Si plusieurs chargeurs alimentent différents bancs de batteries, modifiez l'instance du dispositif avec un outil réseau NMEA2000.

Comment réinitialiser l'instance du dispositif sur le tableau de commande ?

Appuyez sans relâcher pendant 4 secondes sur le bouton-poussoir à l'arrière du tableau. Après 4 secondes, le tableau redémarre et l'instance du dispositif revient à zéro.

La luminosité des LEDs est-elle réglable ?

La luminosité est automatiquement ajustée par un capteur de lumière ambiante. Elle diminue dans l'obscurité pour plus de confort et pour économiser l'énergie.

Quels paramètres puis-je afficher et régler avec le tableau de commande ?

En tournant le bouton rotatif, vous pouvez sélectionner et modifier : le courant de charge, la tension de batterie, le courant d'entrée et la limite de courant d'entrée. La LED bleue indique le paramètre actif.

Que faire si le tableau ne s'allume pas ?

Vérifiez que le chargeur Skylla-i est sous tension et que le bus VE.CAN est correctement câblé avec les terminateurs. Vérifiez la séquence de mise sous tension en reconnectant le tableau (il doit afficher brièvement tous les éléments lumineux). Si le problème persiste, vérifiez le câble et les connexions RJ45.

MODE D'EMPLOI Skyllai Control GX VICTRON ENERGY

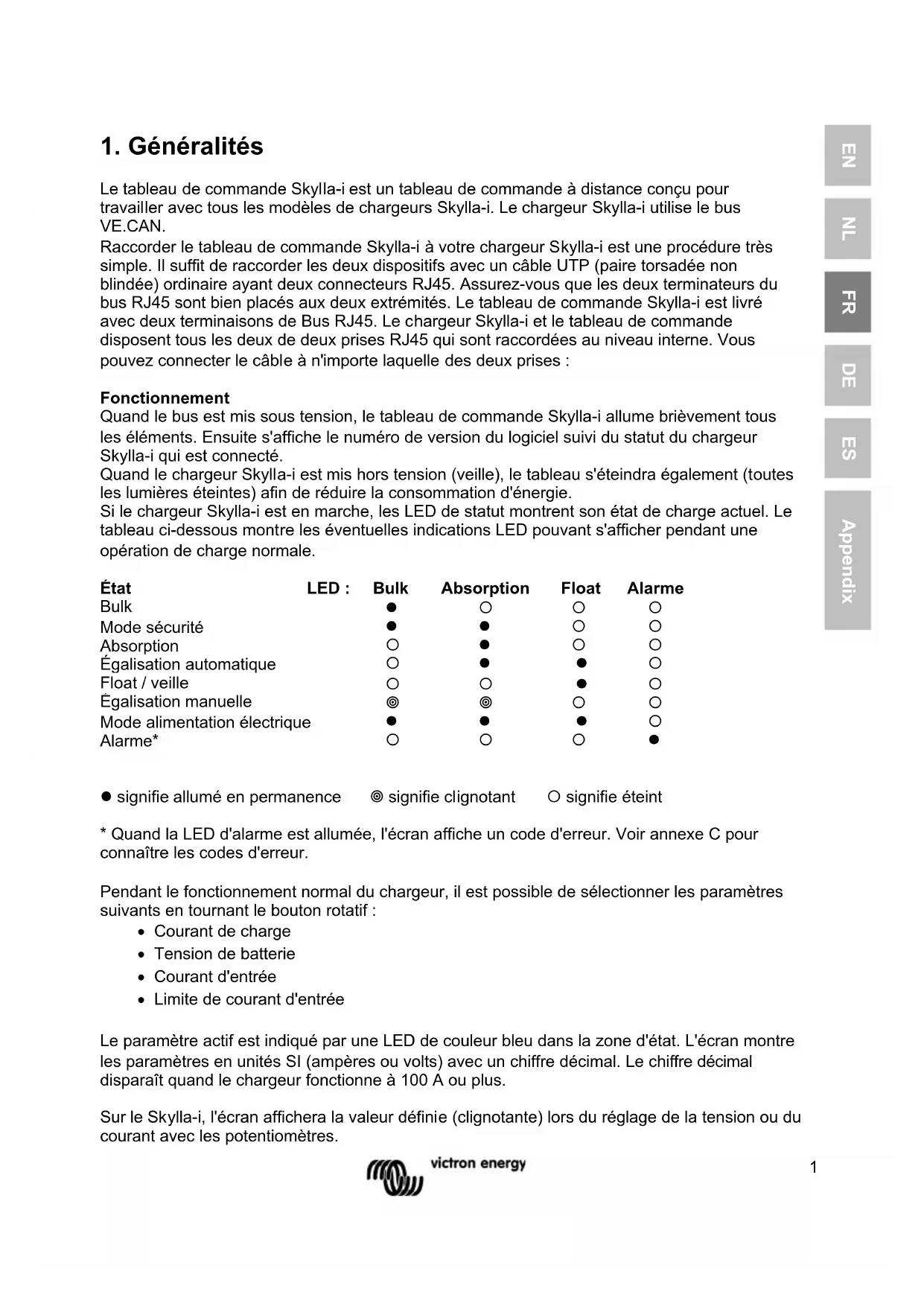

Le tableau de commande Skylla-i est un tableau de commande à distance conçu pour travailler avec tous les modèles de chargeurs Skylla-i. Le chargeur Skylla-i utilise le bus VE. CAN.

Raccorder le tableau de commande Skylla-i à votre chargeur Skylla-i est une procédure très simple. Il suffit de raccorder les deux dispositifs avec un câble UTP (paire torsadée non blindée) ordinaire ayant deux connecteurs RJ45. Assurez-vous que les deux terminateurs du bus RJ45 sont bien placés aux deux extrémités. Le tableau de commande Skylla-i est livré avec deux terminaisons de Bus RJ45. Le chargeur Skylla-i et le tableau de commande disposent tous les deux de deux prises RJ45 qui sont raccordées au niveau interne. Vous pouvez connecter le câble à n'importe laquelle des deux prises :

Fonctionnement

Quand le bus est mis sous tension, le tableau de commande Skylla-i allume brièvement tous les éléments. Ensuite s'affiche le numéro de version du logiciel suivi du statut du chargeur Skylla-i qui est connecté.

Quand le chargeur Skylla-i est mis hors tension (veille), le tableau s'éteindra également (toutes les lumières éteintes) afin de réduire la consommation d'énergie.

Si le chargeur Skylla-i est en marche, les LED de statut montrent son état de charge actuel. Le tableau ci-dessous montre les éventuelles indications LED pouvant s'afficher pendant une opération de charge normale.

État	LED :	Bulk	Absorption	Float	Alarme
Bulk		●	○	○	○
Mode sécurité		●	●	○	○
Absorption		○	●	○	○
Égalisation automatique		○	●	●	○
Float / veille		○	○	●	○
Égalisation manuelle		◎	◎	○	○
Mode alimentation électrique		●	●	●	○
Alarme*		○	○	○	●

- signifie allumé en permanence

© signifie clignotant

○ signifie éteint

* Quand la LED d'alarme est allumée, l'écran affiche un code d'erreur. Voir annexe C pour connaître les codes d'erreur.

Pendant le fonctionnement normal du chargeur, il est possible de sélectionner les paramètres suivants en tournant le bouton rotatif :

• Courant de charge
• Tension de batterie
• Courant d'entrée
• Limite de courant d'entrée

Le paramètre actif est indiqué par une LED de couleur bleu dans la zone d'état. L'écran montre les paramètres en unités SI (ampères ou volts) avec un chiffre décimal. Le chiffre décimal disparaît quand le chargeur fonctionne à 100 A ou plus.

Sur le Skylla-i, l'écran affichera la valeur définie (clignotante) lors du réglage de la tension ou du courant avec les potentiomètres.

1.1 Allumer et éteindre le chargeur

Le chargeur Skylla-i s'allume ou s'éteint en appuyant brièvement sur le bouton de marche/arrêt (on/off). Remarque : l'action de l'interrupteur principal du chargeur prédomine, et une fois qu'il est en position éteinte sur le chargeur, le tableau ne peut plus allumer le chargeur.

1.2 Configurer la limite de courant d'entrée du chargeur

La limite de courant d'entrée peut se modifier en appuyant brièvement sur le bouton rotatif et en le relâchant. La sélection sautera automatiquement à la limite de courant d'entrée si elle n'était pas encore active. Ensuite, l'écran montre la limite de courant d'entrée réelle et clignote. Tournez le bouton rotatif pour modifier la limite de courant d'entrée. Pour confirmer la nouvelle valeur, soit vous attendez plusieurs secondes, soit vous appuyez et relâchez brièvement le bouton rotatif.

1.3 Luminosité des LED

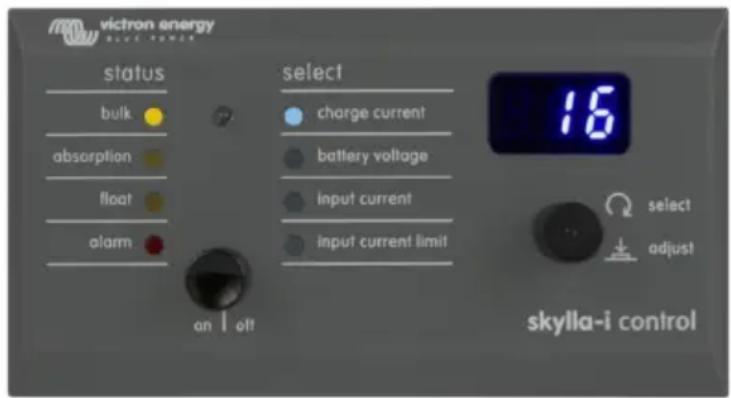

Pour votre confort, la luminosité des LED est contrôlée automatiquement par un capteur de lumière. Quand le niveau de la lumière ambiante diminue, les voyants LED seront moins brillants ce qui sera plus agréable pour les yeux et réduira la consommation d'énergie.

1.4 Connecter plusieurs tableaux de commande et chargeurs Skylla-i sur un seul réseau VE. Can

Plusieurs tableaux de commande Skylla-i peuvent être connectés à un chargeur ou à un ensemble de chargeurs connectés en parallèle et synchronisés.

Aucune configuration n'est nécessaire pour les produits prêts à l'emploi. Le fait de connecter tous les Skylla-i, le tableau de commande et installer les terminateurs est suffisant. Uniquement dans le cas d'installations où plusieurs Skylla-i se trouvent sur le même réseau VE. Can pour charger différents bancs de batterie, les paramètres doivent être modifiés pour éviter qu'ils se synchronisent. Des chargeurs Skylla-i et des tableaux de commande Skylla-i se reconnaissent les uns des autres grâce à l'instance du dispositif. L'instance du dispositif par défaut est zéro à la fois pour les panneaux de commande et les Skylla-i. Pour modifier l'instance du dispositif, utilisez un outil-réseau NMEA2000 comme par exemple Actisen ou Maretron.

Pour remettre à zéro manuellement l'instance du dispositif dans le tableau de commande Skylla-i, appuyez sans relâcher pendant 4 secondes sur le bouton-poussoir se trouvant à l'arrière. Après 4 secondes, le tableau de commande redémarrera (toutes les LED s'allumeront temporairement), et l'instance du dispositif sera à zéro.

Consultez la dernière version du manuel du Skylla-i pour connaître la liste d'erreur et les codes d'avertissement. Remarquez que la fonctionnalité mentionnée est disponible depuis le microprogramme v2.00 aussi bien pour le Skylla-i que pour le tableau de commande Skylla-i.

1. Allgemein

Si vous n'arrivez pas à établir une connexion avec votre chargeur Skylla-i, et si vous êtes sûr que le câblage est correctement installé et que les terminateurs du bus CAN sont bien en place, vérifiez d'abord la séquence de mise sous tension en reconnectant le tableau de commande (il doit montrer la séquence de mise sous tension) afin de déterminer si le bus est correctement alimenté.

Si la connexion est perdue en cours de fonctionnement (par ex. câble endommagé, câble débranché), la LED rouge de l'alarme clignotera et l'écran montrera « NC » pour indiquer qu'il ne reçoit plus d'information de la part du chargeur. Le chargeur gardera sa configuration de limite de courant d'entrée, à moins que vous arrêtiez/démarriez le chargeur avec l'interrupteur principal : si le chargeur ne détecte pas le tableau de commande, il reprendra les valeurs par défaut (c. à. d. la limite de courant d'entrée permise). En reconnectant le tableau de commande, cela rétablira la limite de courant d'entrée qui avait été sélectionnée auparavant.
