Produkttyp	Fernbedienungstafel für Skylla-i Ladegeräte
Marke	Victron Energy
Modell	Skyllai Control GX
Kategorie	Energieregler
Abmessungen (ca.)	100 x 50 x 30 mm
Gewicht (ca.)	200 g
Stromversorgung	Über den VE.CAN-Bus des Skylla-i Ladegeräts
Anzeige	Status-LEDs (Bulk, Absorption, Float, Alarm) und digitales Display
Benutzeroberfläche	Drehknopf (Navigation und Einstellung) und Ein-/Aus-Taste
Anschluss	2 RJ45-Buchsen für UTP-Kabel (ungeschirmte Twisted-Pair)
Kommunikationsprotokoll	VE.CAN (basierend auf NMEA2000)
Hauptfunktionen	Anzeige des Ladestatus, Einstellung des Ladestroms, Batteriespannung, Eingangsstrom, Eingangsstrombegrenzung, Alarme
Automatische Helligkeit	Umgebungslichtsensor zur Anpassung der LED-Helligkeit
Kompatibilität	Alle Skylla-i Ladegeräte (einzeln oder parallel)
Konfiguration	Keine Konfiguration für Standardinstallation erforderlich; Geräteinstanz via NMEA2000-Tool einstellbar
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Flüssigkeiten vermeiden.
Sicherheit	Niederspannungsbetrieb, kein direktes elektrisches Risiko. Beachten Sie die Anweisungen des Ladegeräts.
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar. Bei Fehlfunktion wenden Sie sich an den Victron Energy Support.
Allgemeine Informationen	Hergestellt von Victron Energy. Anleitung in mehreren Sprachen verfügbar.

Häufig gestellte Fragen - Skyllai Control GX VICTRON ENERGY

Wie verbinde ich die Fernbedienungstafel Skyllai Control GX mit dem Skylla-i Ladegerät?

Verwenden Sie ein UTP-Kabel (ungeschirmte Twisted-Pair) mit zwei RJ45-Steckern. Stecken Sie es in eine der beiden RJ45-Buchsen der Tafel und des Ladegeräts. Stellen Sie sicher, dass die beiden RJ45-Busabschlüsse an den Enden des Busses angebracht sind.

Was bedeuten die Status-LEDs während des Ladens?

Die LEDs zeigen den Lademodus an: Bulk (LED Bulk leuchtet), Absorption (LED Absorption leuchtet), Float (LED Float leuchtet). Eine rote Alarm-LED zeigt einen Fehler an. Siehe Handbuch für alle Modi.

Wie stelle ich die Eingangsstrombegrenzung ein?

Drücken Sie kurz den Drehknopf, um die Eingangsstrombegrenzung auszuwählen (falls nicht bereits aktiv). Drehen Sie den Knopf, um den angezeigten (blinkenden) Wert zu ändern. Bestätigen Sie, indem Sie einige Sekunden warten oder erneut kurz drücken.

Was tun, wenn die Tafel die Verbindung zum Ladegerät verliert?

Bei Verbindungsverlust blinkt die rote Alarm-LED und das Display zeigt 'NC'. Das Ladegerät behält seine Eingangsstrombegrenzungseinstellung bei, es sei denn, Sie schalten es mit dem Hauptschalter aus und wieder ein. Schließen Sie das Kabel wieder an, um die Kommunikation wiederherzustellen.

Wie schalte ich das Ladegerät mit der Bedientafel aus?

Drücken Sie kurz die Ein-/Aus-Taste. Wenn der Hauptschalter des Ladegeräts auf Aus steht, kann die Tafel es nicht einschalten.

Wie verbinde ich mehrere Bedientafeln oder mehrere Ladegeräte im selben VE.CAN-Netzwerk?

Verbinden Sie alle Geräte mit UTP-Kabeln und setzen Sie Abschlusswiderstände an die Enden. Für eine Standardinstallation ist keine Konfiguration erforderlich. Wenn mehrere Ladegeräte verschiedene Batteriebänke versorgen, ändern Sie die Geräteinstanz mit einem NMEA2000-Netzwerktool.

Wie setze ich die Geräteinstanz an der Bedientafel zurück?

Drücken Sie den Druckknopf auf der Rückseite der Tafel und halten Sie ihn 4 Sekunden lang gedrückt. Nach 4 Sekunden startet die Tafel neu und die Geräteinstanz wird auf Null zurückgesetzt.

Ist die Helligkeit der LEDs einstellbar?

Die Helligkeit wird automatisch durch einen Umgebungslichtsensor angepasst. Sie verringert sich bei Dunkelheit für mehr Komfort und Energieeinsparung.

Welche Parameter kann ich mit der Bedientafel anzeigen und einstellen?

Durch Drehen des Drehknopfs können Sie folgende Werte auswählen und ändern: Ladestrom, Batteriespannung, Eingangsstrom und Eingangsstrombegrenzung. Die blaue LED zeigt den aktiven Parameter an.

Was tun, wenn die Tafel nicht einschaltet?

Überprüfen Sie, ob das Skylla-i Ladegerät eingeschaltet ist und der VE.CAN-Bus korrekt mit Abschlusswiderständen verkabelt ist. Überprüfen Sie die Einschaltsequenz, indem Sie die Tafel wieder anschließen (sie sollte kurz alle leuchtenden Elemente anzeigen). Wenn das Problem weiterhin besteht, überprüfen Sie das Kabel und die RJ45-Verbindungen.

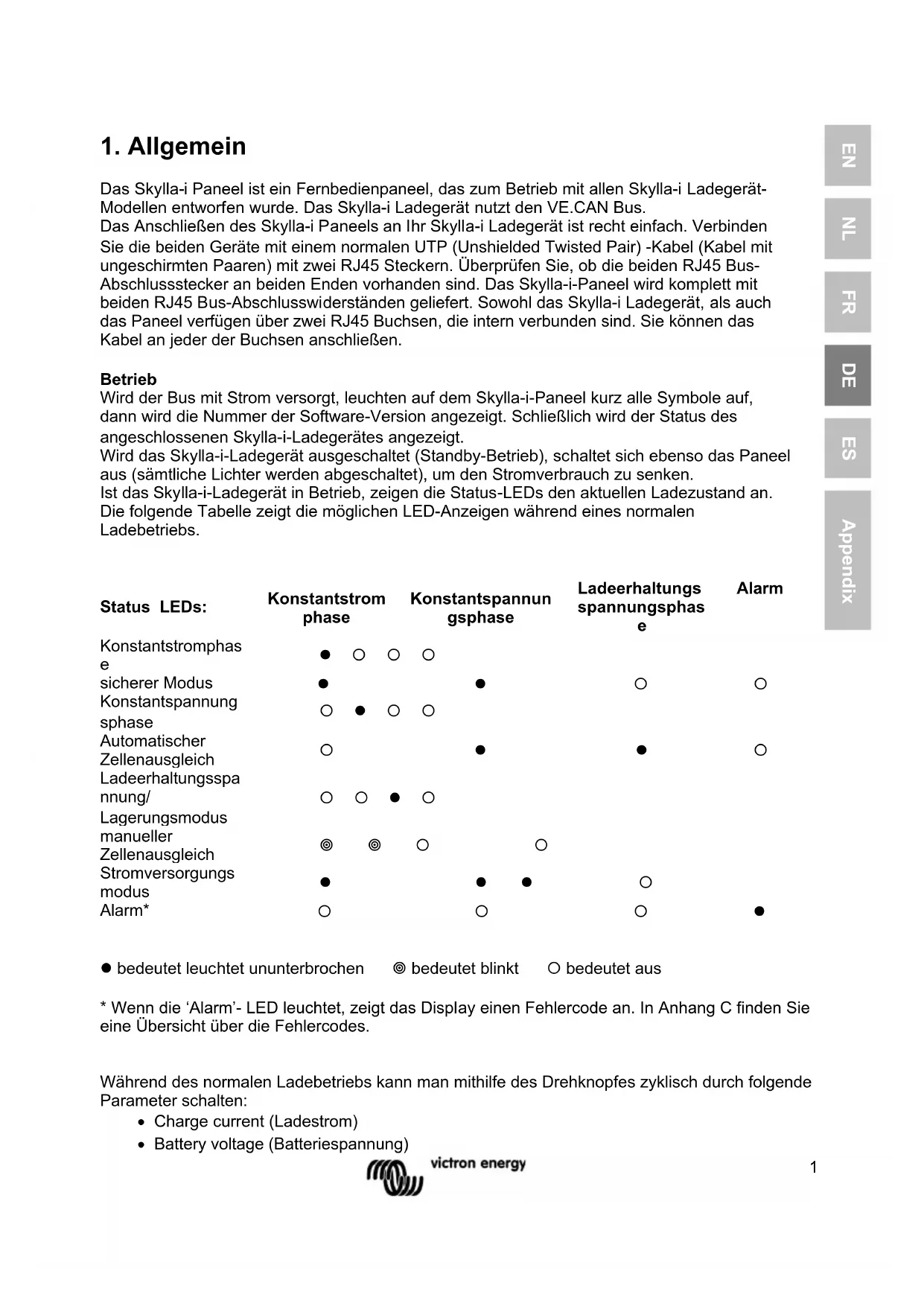

BEDIENUNGSANLEITUNG Skyllai Control GX VICTRON ENERGY

Das Skylla-i Paneel ist ein Fernbedienpaneel, das zum Betrieb mit allen Skylla-i Ladegerät-Modellen entworfen wurde. Das Skylla-i Ladegerät nutzt den VE.CAN Bus.

Das Anschließen des Skylla-i Paneels an Ihr Skylla-i Ladegerät ist recht einfach. Verbinden Sie die beiden Geräte mit einem normalen UTP (Unshielded Twisted Pair) -Kabel (Kabel mit ungeschirmten Paaren) mit zwei RJ45 Steckern. Überprüfen Sie, ob die beiden RJ45 Bus-Abschlussstecker an beiden Enden vorhanden sind. Das Skylla-i-Paneel wird komplett mit beiden RJ45 Bus-Abschlusswiderständen geliefert. Sowohl das Skylla-i Ladegerät, als auch das Paneel verfügen über zwei RJ45 Buchsen, die intern verbunden sind. Sie können das Kabel an jeder der Buchsen anschließen.

Betrieb

Wird der Bus mit Strom versorgt, leuchten auf dem Skylla-i-Paneel kurz alle Symbole auf, dann wird die Nummer der Software-Version angezeigt. Schließlich wird der Status des angeschlossenen Skylla-i-Ladegerätes angezeigt.

Wird das Skylla-i-Ladegerät ausgeschaltet (Standby-Betrieb), schaltet sich ebenso das Paneel aus (sämtliche Lichter werden abgeschaltet), um den Stromverbrauch zu senken.

Ist das Skylla-i-Ladegerät in Betrieb, zeigen die Status-LEDs den aktuellen Ladezustand an.

Die folgende Tabelle zeigt die möglichen LED-Anzeigen während eines normalen Ladebetriebs.

Status LEDs:	Konstantstrom phase			Konstantspannungsphase			Ladeerhaltungs spannungsphase	Alarm
Konstantstromphas e sicherer Modus	●	○	○	○
	●				●		○	○
Konstantspannung sphase	○	●	○	○
Automatischer Zellenausgleich	○				●		●	○
Ladeerhaltungsspannung/ Lagerungsmodus	○	○	●	○
manueller Zellenausgleich	◎	◎	○			○
Stromversorgungs modus	●				●	●	○
Alarm*	○				○		○	●

- bedeutet leuchtet ununterbrochen

◎ bedeutet blinkt

○ bedeutet aus

* Wenn die 'Alarm'-LED leuchtet, zeigt das Display einen Fehlercode an. In Anhang C finden Sie eine Übersicht über die Fehlercodes.

Während des normalen Ladebetriebs kann man mithilfe des Drehknopfes zyklisch durch folgende Parameter schalten:

• Charge current (Ladestrom)

• Battery voltage (Batteriespannung)

• Input Current (Eingangsstrom)

• Input Current Limit (Eingangsstrombegrenzung)

Der jeweils aktive Parameter wird durch eine blaue LED im Statusbereich angezeigt. Das Display zeigt die Parameter in SI-Einheiten (Ampere oder Volt) mit einer Dezimalzahl an. Die Dezimalzahl verschwindet, wenn das Ladegerät bei oder über 100 A in Betrieb ist.

Das Display zeigt den eingestellten Wert (blinkend) an, wenn die Spannung oder der Strom über das Potentiometer am Sykally-i eingestellt wird.

1.1 Ein- und Ausschalten des Ladegerätes

Das Skylla-i-Ladegerät wird durch ein kurzes Drücken des Ein-/Aus-Knopfes ein- bzw. ausgeschaltet. Man beachte, dass der Hauptstromschalter am Ladegerät vorherrschend ist. Ist dieser am Ladegerät ausgeschaltet, lässt sich dieses nicht mehr durch das Paneel einschalten.

1.2 Einstellung der Eingangsstrombegrenzung des Ladegeräts

Die Eingangsstrombegrenzung lässt sich durch drücken und loslassen des Drehknopfes verändern. Es wird dann automatisch die Eingangsstrombegrenzung ausgewählt, sofern diese noch nicht aktiviert war. Als nächstes erscheint auf dem Bildschirm die aktuelle Eingangsstrombegrenzung. Sie blinkt. Durch Drehen des Drehknopfes kann der Wert der Eingangsstrombegrenzung verändert werden. Zur Bestätigung des neuen Wertes warten Sie entweder einige Sekunden lang oder betätigen Sie kurz den Drehknopf.

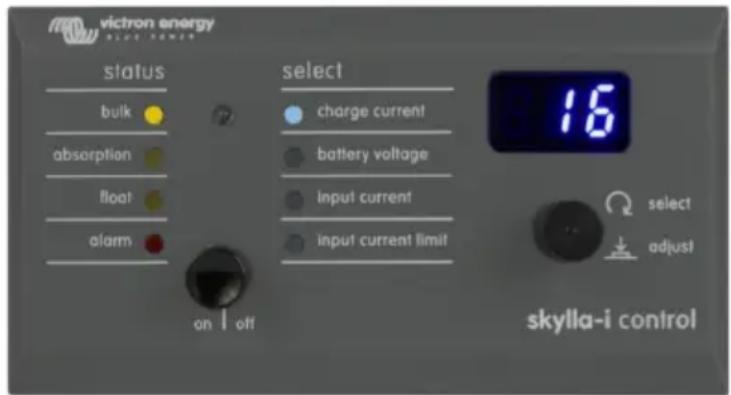

1.3 Helligkeit der LED

Die Helligkeit der LEDs wird bequem automatisch über einen Lichtfühler gesteuert. Nehmen die Lichtverhältnisse der Umgebung ab, leuchten die LEDs weniger hell. Dies ist angenehmer für die Augen und verringert außerdem den Stromverbrauch.

1.4 Mehrere Skylla-i's und Bedien-Paneele in einem VE.CAN-Netzwerk

Mehrere Skylla-i Steuerpaneele lassen sich mit einem Ladegerät verbinden bzw. mit einem Set synchronisierter und parallelgeschalteter Ladegeräte.

Bei einer betriebsbereit gelieferten Installation muss nichts konfiguriert werden. Es ist ausreichend, alle Skylla-i-Geräte und das Bedienpaneel anzuschließen sowie die Abschlusswiderstände

anzubringen. Nur bei Installationen, bei denen mehrere Skylla-i-Geräte sich im selben VE.Can-Netzwerk befinden, während sie unterschiedliche Batteriebänke laden, müssen die Einstellungen geändert werden, damit die Geräte sich nicht synchronisieren. Skylla-i-Ladegeräte und Skylla-i-Bedienpaneel erkennen sich aufgrund der Geräteinstanz. Die Standard-Geräteinstanz ist sowohl für Bedienpaneele als auch für Skylla-i-Geräte Null. Verwenden Sie zur Änderung der Geräteinstanz ein NMEA2000 Netzwerk-Tool, zum Beispiel Actisense oder Maretron.

Um die Geräteinstanz beim Skylla-i-Bedien-Paneel manuell auf Null zurückzusetzen, halten Sie den Druckknopf auf der Rückseite vier Sekunden lang gedrückt. Nach diesen vier Sekunden startet das Paneel neu (sämtliche LEDS leuchten kurzzeitig auf). Die Geräteinstanz ist dann auf Null gesetzt.

Beachten Sie auch die neuste Version des Skylla-i-Handbuchs. Dieses enthält eine Liste der Fehler- und Warn-Codes. Bitte beachten Sie, dass die genannten Funktionen ab der Firmware v.2.00 sowohl bei dem Skylla-i als auch dem Skylla-i-Bedienpaneel verfügbar sind.

1. General

Wenn Sie keine Verbindung zu Ihrem Skylla-i-Ladegerät herstellen können, jedoch sicher sind, dass die Verkabelung in Ordnung ist und die CAN-Bus-Abschlüsse angebracht sind, überprüfen Sie zunächst die Einschaltfolge. Hierzu schließen Sie das Paneel erneut an (dies zeigt die Einschaltfolge an). So lässt sich beurteilen, ob die Bus-Stromversorgung vorhanden ist. Wird die Verbindung während des Betriebs unterbrochen (z. B. durch ein defektes Kabel, ein abgetrenntes Kabel) blinkt die rote Alarm-LED und auf dem Display erscheint "NC", um anzuzeigen, dass keine Daten mehr vom Ladegerät empfangen werden. Die am Ladegerät eingestellte Eingangsstrombegrenzung geht nicht verloren, es sei denn, sie schalten das Ladegerät mit dem Hauptschalter aus und wieder ein. Erkennt das Ladegerät das Paneel nicht, verwendet es wieder die Standardwerte (d. h. den maximal zulässigen Eingangsstrom). Durch das erneute Anschließen des Paneels wird die zuvor gewählte Eingangsstrombegrenzung wieder hergestellt.
