Producttype	Afstandsbedieningspaneel voor Skylla-i laders
Merk	Victron Energy
Model	Skyllai Control GX
Categorie	Energieregelaar
Afmetingen (ca.)	100 x 50 x 30 mm
Gewicht (ca.)	200 g
Voeding	Via VE.CAN-bus van de Skylla-i lader
Weergave	Status-LED's (Bulk, Absorptie, Float, Alarm) en digitaal scherm
Gebruikersinterface	Draaiknop (navigatie en instelling) en aan/uit-knop
Aansluiting	2 RJ45-aansluitingen voor UTP-kabel (niet-afgeschermde twisted pair)
Communicatieprotocol	VE.CAN (gebaseerd op NMEA2000)
Belangrijkste functies	Weergave laadstatus, instelling laadstroom, accuspanning, ingangsstroom, ingangsstroomlimiet, alarmen
Automatische helderheid	Omgevingslichtsensor om helderheid van LED's aan te passen
Compatibiliteit	Alle Skylla-i laders (enkel of parallel)
Configuratie	Geen configuratie nodig voor standaardinstallatie; apparaatadres instelbaar via NMEA2000-tool
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Vermijd vloeistoffen.
Veiligheid	Gebruik op lage spanning, geen direct elektrisch risico. Volg de instructies van de lader.
Onderdelen en repareerbaarheid	Geen losse onderdelen beschikbaar. Bij storing contact opnemen met Victron Energy support.
Algemene informatie	Geproduceerd door Victron Energy. Handleiding beschikbaar in meerdere talen.

Veelgestelde vragen - Skyllai Control GX VICTRON ENERGY

Hoe sluit ik het Skyllai Control GX-bedieningspaneel aan op de Skylla-i lader?

Gebruik een UTP-kabel (niet-afgeschermde twisted pair) met twee RJ45-connectoren. Sluit aan op een van de twee RJ45-aansluitingen van het paneel en de lader. Zorg ervoor dat de twee RJ45-busterminators aan de uiteinden van de bus zijn geplaatst.

Wat betekenen de status-LED's tijdens het laden?

De LED's geven de laadmodus aan: Bulk (Bulk-LED aan), Absorptie (Absorptie-LED aan), Float (Float-LED aan). Een rode alarm-LED geeft een fout aan. Raadpleeg de handleiding voor alle modi.

Hoe stel ik de ingangsstroomlimiet in?

Druk kort op de draaiknop om de ingangsstroomlimiet te selecteren (als deze nog niet actief is). Draai de knop om de weergegeven waarde (knipperend) te wijzigen. Bevestig door een paar seconden te wachten of door nogmaals kort op de knop te drukken.

Wat te doen als het paneel de verbinding met de lader verliest?

Als de verbinding verloren gaat, knippert de rode alarm-LED en toont het scherm 'NC'. De lader behoudt zijn ingestelde ingangsstroomlimiet, tenzij u hem uitschakelt en weer inschakelt met de hoofdschakelaar. Sluit de kabel opnieuw aan om de communicatie te herstellen.

Hoe schakel ik de lader uit met het bedieningspaneel?

Druk kort op de aan/uit-knop. Als de hoofdschakelaar van de lader uit staat, kan het paneel hem niet inschakelen.

Hoe sluit ik meerdere bedieningspanelen of meerdere laders aan op hetzelfde VE.CAN-netwerk?

Sluit alle apparaten aan met UTP-kabels en plaats terminators aan de uiteinden. Geen configuratie nodig voor een standaardinstallatie. Als meerdere laders verschillende accubanken voeden, wijzig dan het apparaatadres met een NMEA2000-netwerktool.

Hoe reset ik het apparaatadres op het bedieningspaneel?

Houd de drukknop aan de achterkant van het paneel 4 seconden ingedrukt. Na 4 seconden start het paneel opnieuw en wordt het apparaatadres teruggezet naar nul.

Is de helderheid van de LED's instelbaar?

De helderheid wordt automatisch aangepast door een omgevingslichtsensor. Het wordt donkerder in het donker voor meer comfort en om energie te besparen.

Welke parameters kan ik weergeven en instellen met het bedieningspaneel?

Door aan de draaiknop te draaien, kunt u selecteren en wijzigen: de laadstroom, accuspanning, ingangsstroom en de ingangsstroomlimiet. De blauwe LED geeft de actieve parameter aan.

Wat te doen als het paneel niet aangaat?

Controleer of de Skylla-i lader is ingeschakeld en of de VE.CAN-bus correct is bekabeld met terminators. Controleer de opstartvolgorde door het paneel opnieuw aan te sluiten (het moet kort alle verlichte elementen tonen). Als het probleem aanhoudt, controleer dan de kabel en de RJ45-aansluitingen.

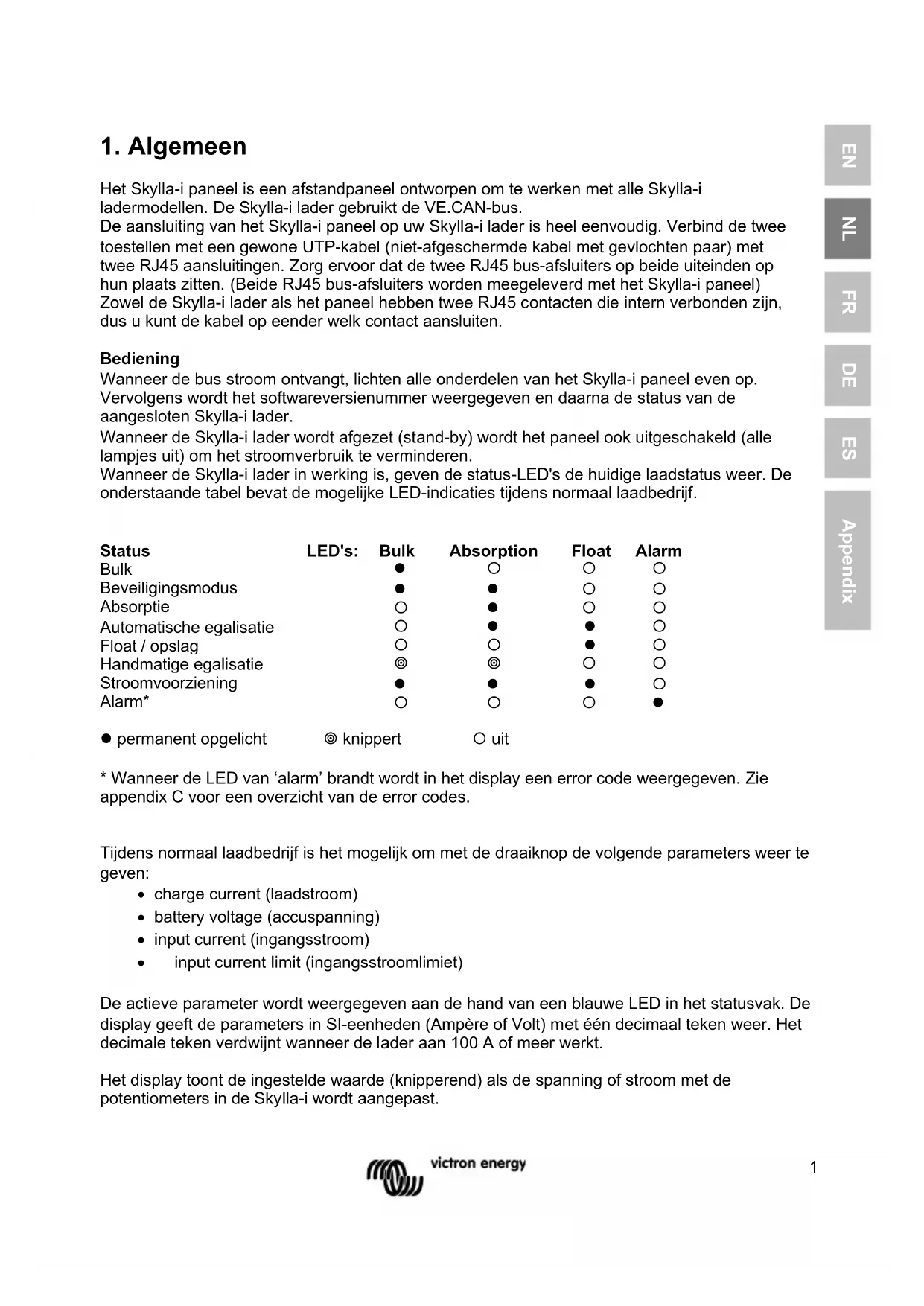

GEBRUIKSAANWIJZING Skyllai Control GX VICTRON ENERGY

Het Skylla-i paneel is een afstandpaneel ontworpen om te werken met alle Skylla-i ladermodellen. De Skylla-i lader gebruikt de VE.CAN-bus.

De aansluiting van het Skylla-i paneel op uw Skylla-i lader is heel eenvoudig. Verbind de twee toestellen met een gewone UTP-kabel (niet-afgeschermde kabel met gevlochten paar) met twee RJ45 aansluitingen. Zorg ervoor dat de twee RJ45 bus-afsluiters op beide uiteinden op hun plaats zitten. (Beide RJ45 bus-afsluiters worden meegeleverd met het Skylla-i paneel) Zowel de Skylla-i lader als het paneel hebben twee RJ45 contacten die intern verbonden zijn, dus u kunt de kabel op eender welk contact aansluiten.

Bediening

Wanneer de bus stroom ontvangt, lichten alle onderdelen van het Skylla-i paneel even op. Vervolgens wordt het softwareversienummer weergegeven en daarna de status van de aangesloten Skylla-i lader.

Wanneer de Skylla-i lader wordt afgezet (stand-by) wordt het paneel ook uitgeschakeld (alle lampjes uit) om het stroomverbruik te verminderen.

Wanneer de Skylla-i lader in werking is, geven de status-LED's de huidige laadstatus weer. De onderstaande tabel bevat de mogelijke LED-indicaties tijdens normaal laadbedrijf.

Status	LED's:	Bulk	Absorption	Float	Alarm
Bulk		●	○	○	○
Beveiligingsmodus		●	●	○	○
Absorptie		○	●	○	○
Automatische egalisatie		○	●	●	○
Float / opslag		○	○	●	○
Handmatige egalisatie		◎	◎	○	○
Stroomvoorziening		●	●	●	○
Alarm*		○	○	○	●
● permanent opgelicht		◎ knippert	○ uit

* Wanneer de LED van ‘alarm’ brandt wordt in het display een error code weergegeven. Zie appendix C voor een overzicht van de error codes.

Tijdens normaal laadbedrijf is het mogelijk om met de draaiknop de volgende parameters weer te geven:

• charge current (laadstroom)
• battery voltage (accuspanning)
• input current (ingangsstroom)
  • input current limit (ingangsstroomlimiet)

De actieve parameter wordt weergegeven aan de hand van een blauwe LED in het statusvak. De display geeft de parameters in SI-eenheden (Ampère of Volt) met één decimaal teken weer. Het decimale teken verdwijnt wanneer de lader aan 100 A of meer werkt.

Het display toont de ingestelde waarde (knipperend) als de spanning of stroom met de potentiometers in de Skylla-i wordt aangepast.

1.1 De lader aan en uit zetten

De Skylla-i lader kan aan en uit worden gezet door even op de aan/uit knop te drukken. Merk op dat de hoofdstroomschakelaar op de lader voorrang heeft: eenmaal uitgezet op de lader, kan het paneel de lader niet meer aan zetten.

1.2 De ingangsstroomlimiet van de lader instellen

De ingangsstroomlimiet kan worden gewijzigd door de draaiknop even in te drukken en los te laten. De selectie springt automatisch op ingangsstroomlimiet als deze parameter nog niet actief was. Vervolgens geeft de display de huidige ingangsstroomlimiet knipperend weer. Draai nu aan de draaiknop om de waarde te wijzigen. Om de nieuwe waarde te bevestigen, wacht u een aantal seconden of drukt u de draaiknop even in.

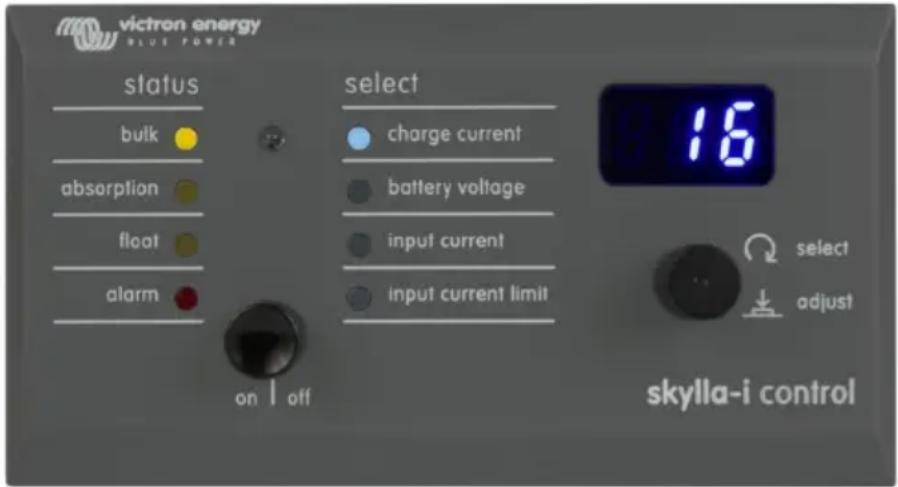

1.3 Helderheid van de LED's

Voor uw gemak wordt de helderheid van de LED's automatisch gestuurd op basis van een lichtsensor. Wanneer het niveau van het omgevingslicht daalt, worden de LED's minder helder, wat aangenamer is voor de ogen en waardoor het stroomverbruik afneemt.

1.4 Meerdere Skylla-i's en bedieningspanelen in één VE.Can-netwerk

Er kunnen meerdere Skylla-i bedieningspanelen op één lader of op een set gesynchroniseerde en parallel geschakelde laders worden aangesloten.

Voor een gebruiksklare installatie is geen configuratie nodig. Het aansluiten van alle Skylla-i's, het bedieningspaneel en het plaatsen van de afsluiters is voldoende. Alleen in installaties, waar meerdere Skylla-i's tijdens het laden van verschillende accubanken op hetzelfde VE.Can-netwerk zitten, moeten de instellingen worden aangepast om synchronisatie te voorkomen. De Skylla-i acculaders en de Skylla-i bedieningspanelen herkennen elkaar aan de hand van het toestelnummer. Het standaard toestelnummer voor zowel de bedieningspanelen als de Skylla-i's is nul. Gebruik om het toestelnummer te veranderen een NMEA2000 netwerktool van bijvoorbeeld Actisense of Maretron.

Om het toestelnummer in het Skylla-i bedieningspaneel handmatig terug op nul te zetten, houdt u de drukknop aan de achterkant vier seconden ingedrukt. Na vier seconden wordt het paneel opnieuw opgestart (alle LEDS lichten even op) en staat het toestelnummer op nul.

Zie de nieuwste versie van de Skylla-i handleiding voor een lijst met storings- en waarschuwingscodes. Opmerking: De vermelde functionaliteit is beschikbaar vanaf firmware versie 2.00 in zowel de Skylla-i als ook het Skylla-i bedieningspaneel.

1. Généralités

Als u geen verbinding kunt maken met uw Skylla-i lader en u bent er zeker van dat de bekabeling in orde is en de CAN-bus afsluitingen op hun plaats zitten, controleer dan eerst de inschakelprocedure door het paneel opnieuw aan te sluiten (hierdoor moet de inschakelprocedure worden weergegeven) zodat u kunt nagaan of de bus stroom ontvangt. Als de verbinding tijdens bedrijf verloren gaat (bv. beschadigde kabel, kabel uitgetrokken), dan knippert de rode alarm led en geeft het display "NC." weer om aan te geven dat er niet langer gegevens van de lader worden ontvangen. De lader behoudt de instelling van de ingangsspanningslimiet, tenzij u de lader uit en opnieuw aan zet met de hoofdschakelaar: wanneer de lader het paneel niet detecteert, worden de fabriekswaarden toegepast (m.a.w. maximum toegelaten ingangsstroom). Door het paneel opnieuw aan te sluiten, wordt de eerder geselecteerde ingangsstroomlimiet opnieuw ingesteld.
