Caractéristiques Techniques	Robot de piscine électrique POLARIS Scout 40
Type de piscine	Piscines enterrées et hors-sol
Dimensions	Dimensions adaptées pour les piscines jusqu'à 12 x 6 m
Poids	Environ 7 kg
Filtration	Filtre à cartouche intégré
Temps de cycle	Environ 2 heures par cycle
Alimentation	Alimentation 24V
Utilisation	Nettoyage du fond et des parois de la piscine
Maintenance	Nettoyage régulier du filtre, vérification des brosses
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité
Informations Générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - Scout 40 POLARIS

Comment installer le POLARIS Scout 40 ?

Pour installer le POLARIS Scout 40, commencez par placer le robot dans la piscine, puis connectez le tuyau à l'entrée d'eau du robot et à l'arrivée d'eau de votre système de filtration. Assurez-vous que le tuyau est bien déployé et qu'il n'y a pas de plis.

Quel type de piscine est compatible avec le POLARIS Scout 40 ?

Le POLARIS Scout 40 est compatible avec les piscines enterrées et hors sol, ainsi que celles en béton, en vinyl ou en fibrociment.

Quelle est la durée de nettoyage du POLARIS Scout 40 ?

Le POLARIS Scout 40 nettoie généralement une piscine de 12 mètres en environ 2 à 3 heures, selon la saleté et la configuration de la piscine.

Le POLARIS Scout 40 peut-il nettoyer les parois de la piscine ?

Oui, le POLARIS Scout 40 est conçu pour nettoyer le fond et les parois de la piscine, assurant un nettoyage complet.

Comment entretenir le POLARIS Scout 40 ?

Pour entretenir le POLARIS Scout 40, nettoyez régulièrement les filtres et les roues du robot. Vérifiez également l'état du tuyau et assurez-vous qu'il n'y a pas de débris bloquant l'entrée d'eau.

Que faire si le POLARIS Scout 40 ne se déplace pas ?

Si le POLARIS Scout 40 ne se déplace pas, vérifiez que le tuyau est correctement connecté et qu'il n'y a pas de plis. Assurez-vous également que le système de filtration fonctionne correctement et que le robot est immergé.

Le POLARIS Scout 40 fonctionne-t-il dans une eau froide ?

Le POLARIS Scout 40 peut fonctionner dans une eau froide, mais des températures très basses peuvent affecter ses performances. Il est recommandé de l'utiliser dans une température d'eau supérieure à 10°C.

Quelle est la garantie du POLARIS Scout 40 ?

Le POLARIS Scout 40 est généralement couvert par une garantie de 2 ans, mais cela peut varier en fonction du revendeur. Vérifiez les conditions de garantie auprès de votre fournisseur.

MODE D'EMPLOI Scout 40 POLARIS

AVERTISSEMENT AVERTISSEMENT - Pour tout autre chose que le nettoyage et l’entretien de routine décrits dans ce guide, ce produit doit être entretenu par un professionnel qualifié ayant une expérience suffisante dans l’installation et l’entretien des équipements de piscine afin que toutes les instructions du manuel d’installation et d’utilisation complet du produit puissent être suivies exactement. Toutes les consignes de sécurité du manuel complet doivent être suivies explicitement afin d’éviter tout risque de blessure. Une mauvaise installation ou utilisation annule la garantie. Ne jamais allumer le nettoyeur s’il n’est pas complètement immergé dans l’eau. Cela pourrait annuler la garantie et causer de graves dommages aux moteurs du nettoyeur.Page 22 FRANÇAIS Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire Déclaration de la FCC Cet appareil est conforme à la section 15 de la réglementation de la FCC et à la norme RSS exempte de licence IC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférences nuisibles et (2) il doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable. REMARQUE: cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de Classe B, conformément à la partie 15 des directives FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie de fréquence radio. S’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Toutefois, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles avec la réception de radio ou de télévision, ce qui peut être déterminé en éteignant et en rallumant l’équipement, l’utilisateur est invité à tenter de corriger les interférences en appliquant l’une ou plusieurs des mesures suivantes: — Réorienter ou déplacer l’antenne de réception. — Augmenter la distance entre l’équipement et le récepteur. — Connecter l’équipement sur une prise différente de celle sur laquelle le récepteur est connecté. — Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide.

Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler l’autorité de l’utilisateur à utiliser l’équipement. REMARQUE: Cet appareil est conforme aux limites d’exposition aux rayonnements RF de la FCC et d’IC, établies pour la population en général. Cet appareil doit être installé de manière à assurer une distance de séparation d’au moins 20cm par rapport à toutes les personnes. Il ne doit pas être co-implanté ni fonctionner conjointement avec une autre antenne ou un autre émetteur. Cet appareil contient des émetteurs / récepteurs exempt(s) de licence qui sont conformes aux RSS exemptes de licence d’Innovation, Sciences et Développement économique Canada. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d’interférences. (2) Cet appareil doit accepter toute interférence compris les interférences susceptibles de provoquer un fonctionnement indésirable.

1) Remplir et nous renvoyer la fiche de garantie.

2) Enregistrer vos informations d’achat sur les espaces fournis ci-dessous.

3) Joindre votre facture (ou une copie) à cette page.

En prenant ces mesures, vous assurerez un service de garantie rapide, le cas échéant. Si une réparation est nécessaire, veuillez contacter votre revendeur original. Si le revendeur initial n’effectue pas de service de garantie, veuillez visiter www.polarispool.com pour localiser une société de service indépendante près de chez vous. Si vous êtes dans l’impossibilité de localiser un prestataire de service, veuillez appeler notre Service de soutien technique au 1.800.822.7933. ENREGISTRER VOS DONNÉES DU NETTOYEUR POLARIS ICI: Date d’achat Acheté de Numéro de série: (situé sur la tête du robot) Ville État/Province Zip/Code postalPage 23 Nettoyeur de piscine robotique Polaris

3.2 Se brancher à une source d’alimentation ....25

Section4. Fonctionnement général du nettoyeur .........................................26

4.3 Démarrer/Arrêter le nettoyage et

sélectionner mode de nettoyage ..................28

4.4 Enlèvement de la piscine .............................28

4.5 Utilisation du système de levage .................28

Section5. Entretien .........................................29

5.1 Enchevêtrement du câble ............................29

5.2 Nettoyer le panier filtrant ..............................30

5.3 Ranger le robot nettoyeur lorsqu’il

n’est pas utilisé ............................................30

5.4 Remplacement des pièces d’usure ..............30

(modèles connectés seulement)

6.3 Ajouter au système d’appli mobile ...............33

(modèles connectés seulement)

7.1 Écran d’accueil de la

commande iAquaLink ..................................33

7.2 Démarrer/Arrêter le nettoyage ......................33

7.6 Messages d’erreur intégrés dans

l’application et dépannage ...........................34

7.7 Paramètres du système ...............................34

8.2 Guide de dépannage général .......................36

Dépannage (non disponible sur tous les modèles) ...................................37 *Non disponible sur tous les modèlesPage 24 FRANÇAIS Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire Section1. Consignes de sécurité importantes

LIRE ET SUIVRE TOUTES LES DIRECTIVES

Veuillez lire l’intégralité du manuel avant d’installer votre nouveau robot nettoyeur de piscine. Le nettoyeur doit être installé et utilisé comme spécifié. AVERTISSEMENT Le non-respect des avertissements ci-dessous peut entraîner des dommages permanents, l’électrocution ou la mort.

PRÉVENIR LES DÉCHARGES ÉLECTRIQUES

Pour réduire les risques de décharges électriques:

• Brancher l’unité à une prise protégée par un disjoncteur différentiel de fuite à la terre (DDFT). Une telle prise DDFT doit être fournie par un installateur qualifié et doit être testée régulièrement. Pour tester le différentiel, appuyer sur le bouton de test. Le différentiel doit couper le DDFT de l’alimentation. Appuyer sur le bouton de remise en route. L’alimentation doit être rétablie. Si le DDFT ne fonctionne pas comme indiqué, c’est qu’il est défectueux. Si le DDFT coupe l’alimentation de la pompe sans qu’on ait appuyé sur le bouton de test, un courant à la terre circule, indiquant la possibilité d’une décharge électrique. Ne pas utiliser ce produit. Débrancher le robot nettoyeur et faire corriger le problème par un technicien qualifié avant de l’utiliser.

• Conformément au National Electrical Code

) des États-Unis, maintenir le boîtier de commande à au moins 5pieds du bord de l’eau (de la piscine/du spa). Au Canada, le Code canadien de l’électricité (CEC) impose de respecter une distance minimale de 3m (10 pi) entre le bord de la piscine et le boîtier de commande Ne jamais submerger le boîtier de commande.

• Ne pas entrer dans la piscine lorsque le nettoyeur est dans l’eau.

• Ne pas enterrer le cordon. Installer le cordon de manière à ce qu’il ne soit pas endommagé par les tondeuses à gazon, les taille-haies et d’autres équipements

• Pour réduire les risques de décharge électrique, ne pas utiliser le robot nettoyeur ou le boîtier de commande si le cordon est usé ou endommagé. Contacter Zodiac Pool Systems LLC. Le service d’assistance technique immédiate pour l’entretien et le remplacement du cordon endommagé

• Double isolation: pour une protection permanente contre les risques de décharge électrique, utiliser uniquement des pièces de rechange identiques lors de l’entretien. Ne pas essayer de réparer vous-même le robot nettoyeur robotique, le boîtier de commande, le cordon d’alimentation ou le câble flottant.

• Pour réduire les risques de blessures, ne pas permettre aux enfants d’utiliser ce produit.

• Ne laisser personne, surtout des jeunes enfants, s’asseoir, mettre le pied, s’appuyer ou monter sur des appareils faisant partie du système opérationnel de la piscine.

Le non-respect des avertissements suivants peut causer des dommages à l’équipement de la piscine ou des blessures corporelles.

• Le nettoyeur doit être installé et utilisé comme spécifié.

• Ce produit est conçu pour être utilisé avec des piscines installées de manière permanente. Ne pas utiliser avec des piscines pouvant être entreposées. Une piscine permanente est construite dans le sol, sur le sol ou dans un bâtiment, de telle manière qu’elle ne puisse pas être facilement démontée et rangée. Une piscine pouvant être rangée est construite pour pouvoir être démontée facilement aux fins d’entreposage, puis remontée à son état initial.

• Nettoyer le panier filtrant dans le nettoyeur Polaris après chaque utilisation.

• Ne pas utiliser le produit dans votre piscine si la température de l’eau est supérieure à 35°C (95°F) ou inférieure à 13°C (55°F). UTILISATION DU NETTOYEUR ROBOTIQUE DANS UNE PISCINE À REVÊTEMENT EN VINYLE

• Certains motifs de revêtement en vinyle sont particulièrement susceptibles à une usure rapide de la surface ou à l’enlèvement du motif causé par des objets qui entrent en contact avec la surface en vinyle, y compris des brosses de piscine, des jouets de piscine, des flotteurs, des fontaines, des distributeurs de chlore et des robots nettoyeurs de piscine automatiques. Certains motifs de revêtement en vinyle peuvent être excessivement éraflés ou érodés par un simple frottement de la surface avec une brosse de piscine. L’encre du motif peut également s’effacer pendant le processus d’installation ou lorsqu’il entre en contact avec des objets se trouvant dans la piscine. Zodiac Pool Systems, LLC n’est pas responsable de, et la garantie limitée ne couvre pas, l’enlèvement ou l’érosion du motif ou tout marquage sur les revêtements en vinyle.Page 25 Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire FRANÇAIS Section2. Spécifications du robot nettoyeur Caractéristiques techniques Les caractéristiques générales du nettoyeur sont les suivantes: Tension d’alimentation du boîtier de commande100-125 VAC 60 HzTension d’alimentation 30 V CCCharge installée 150 W max Le nettoyeur est un produit à double isolation. Un appareil électrique à double isolation est un appareil électrique conçu de manière à ne pas nécessiter de connexion de sécurité à la terre. L’exigence de base en matière de double isolation est qu’aucune défaillance unique ne puisse exposer une tension dangereuse susceptible de provoquer une décharge électrique, et ce, sans passer par un boîtier en métal mis à la terre. Ce processus est réalisé en ayant 2couches de matériau isolant entourant les pièces sous tension ou en utilisant une isolation renforcée. Par conséquent, les appareils à construction à double isolation, tels que ce nettoyeur, n’utilisent pas de cordon/fiche mis à la terre (à trois broches). Section3. Pour commencer

L’emballage doit contenir les éléments suivants:

• Le nettoyeur robotique et le câble flottant

3.2 Se brancher à une source

d’alimentation AVERTISSEMENT Le non-respect des avertissements ci-dessous peut entraîner des dommages permanents, l’électrocution ou la noyade.PRÉVENIR LES DÉCHARGES ÉLECTRIQUESÉTATS-UNIS : Conformément aux exigences NEC maintenir le boîtier de commande à au moins 1,5m (5 pi) du bord de la piscine. CANADA : Conformément aux exigences CEC, maintenir le boîtier de commande à au moins 3m (10 pi) du bord de la piscine Brancher le boîtier de commande uniquement à une prise protégée par un disjoncteur différentiel de fuite à la terre (DDFT). Veuillez contacter un électricien certifié si vous ne pouvez pas vérifier que la prise est protégée par un DDFT ou non. Ne pas utiliser de rallonge pour connecter le boîtier de commande. Ne laisser personne nager pendant que le robot nettoyeur est dans la piscine.Le boîtier de commande est résistant hydrorésistant et non hydrofuge. Afin d’éviter toute électrocution, ne jamais submerger le boîtier de commande ou le laisser exposé aux intempéries.Page 26 FRANÇAIS Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire

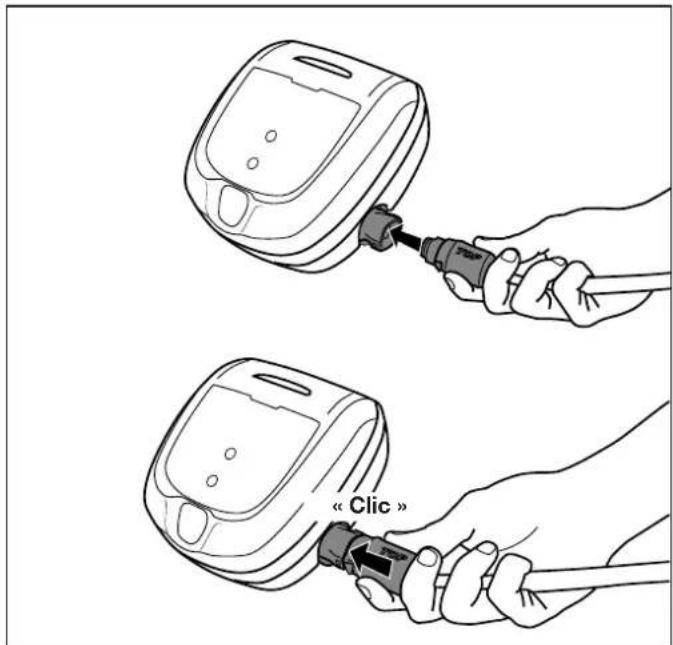

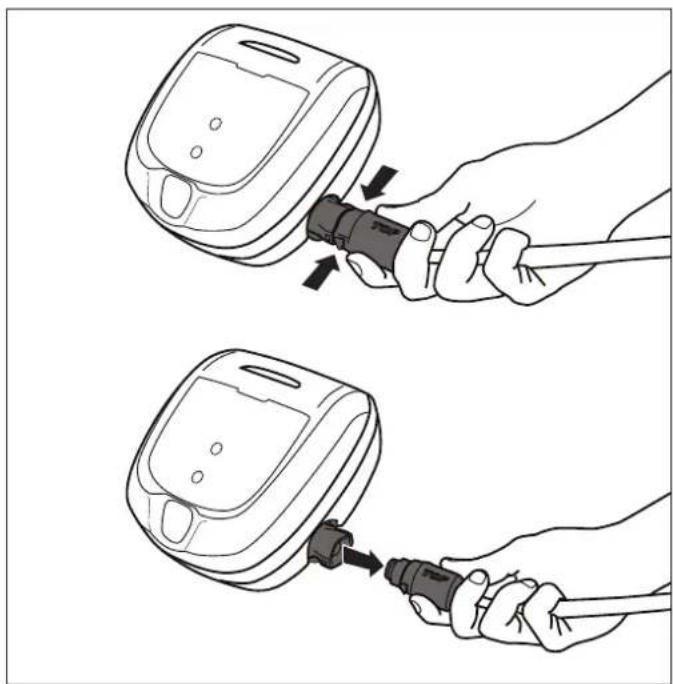

1. Insérer fermement la fiche du cordon d’alimentation

(avec le HAUT tourné vers le haut) jusqu’au «déclic». REMARQUE: Le déclic indique que le cordon d’alimentation est bien branché.«Clic»Figure1. Connecter un câble flottant

2. Pour débrancher, prendre fermement la fiche du

cordon d’alimentation de chaque côté, appuyer sur les deux pattes et tirer pour sortir. Figure2. Déconnecter un câble flottant Section4. Fonctionnement général du nettoyeur

Pour éviter d’endommager le nettoyeur, respecter les consignes suivantes:• Retirer le nettoyeur de la piscine une fois le cycle de nettoyage terminé.• Le ranger à l’abri de la lumière directe du soleil ou des intempéries• Ne jamais soulever le robot hors de la piscine par le câble flottant. • Prendre des précautions supplémentaires en sortant le robot de la piscine. Il devient plus lourd lorsqu’il est rempli d’eau.• Retirer toujours le nettoyeur de la piscine lors de la super chloration ou de l’ajout d’acide.• Ne pas manipuler le robot nettoyeur pendant son fonctionnement. IMPORTANT

• S’assurer que la tête du nettoyeur est toujours complètement immergée avant de commencer à l’utiliser.• Nettoyer le panier filtrant après chaque cycle de nettoyage.• Ne pas laisser votre nettoyeur dans la piscine de manière permanente.• À la fin de chaque cycle, retirer le robot nettoyeur de la piscine. • Commencer par la tête du robot nettoyeur et démêler les bobines dans le câble avant de ranger le nettoyeur. Le robot nettoyeur robotique comprend une fonction de sécurité qui l’arrête automatiquement si le cycle de nettoyage commence, sans être immergé dans l’eau. Pour les piscines équipées d’un coin plage, cette fonction de sécurité est programmée pour mettre l’aspirateur en marche arrière et dans la piscine lorsque la turbine est hors de l’eau.

4.1 Installer et immerger le nettoyeur

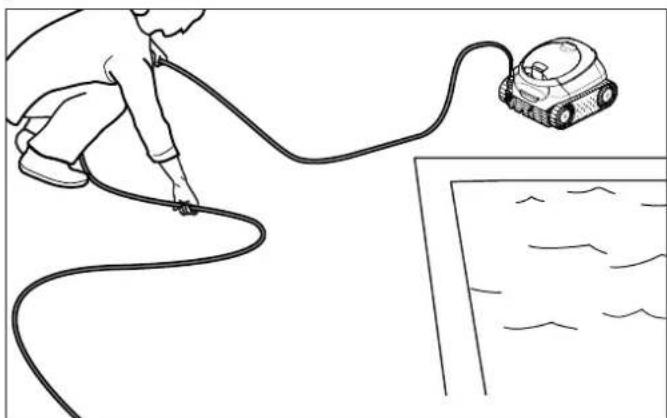

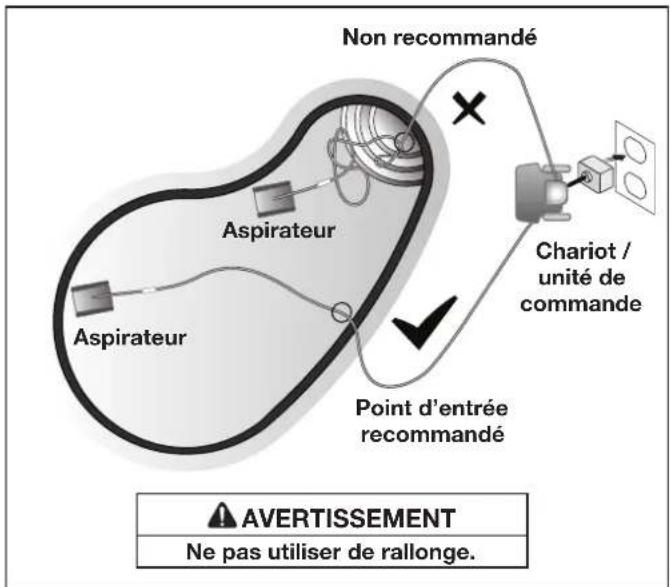

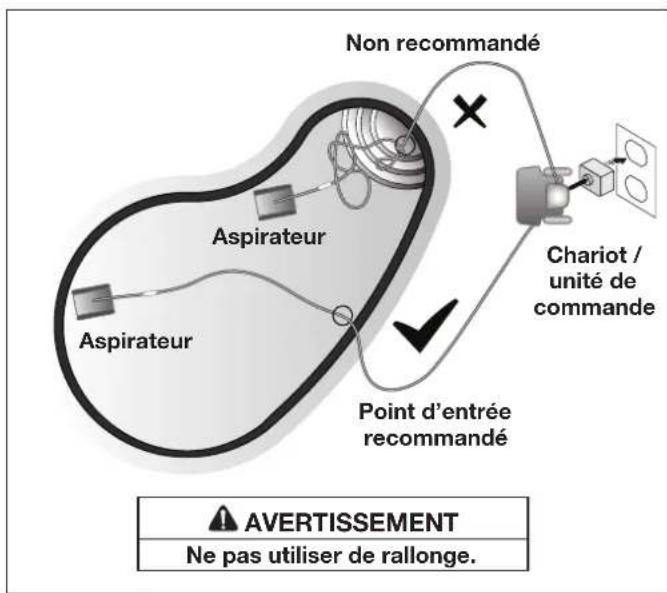

1. Avec le boîtier de commande branché dans une

prise d’alimentation, répartir le câble flottant sur le pourtour de la piscine jusqu’à atteindre le milieu de la longueur de la piscine. AVERTISSEMENT Ne pas utiliser de rallonge.

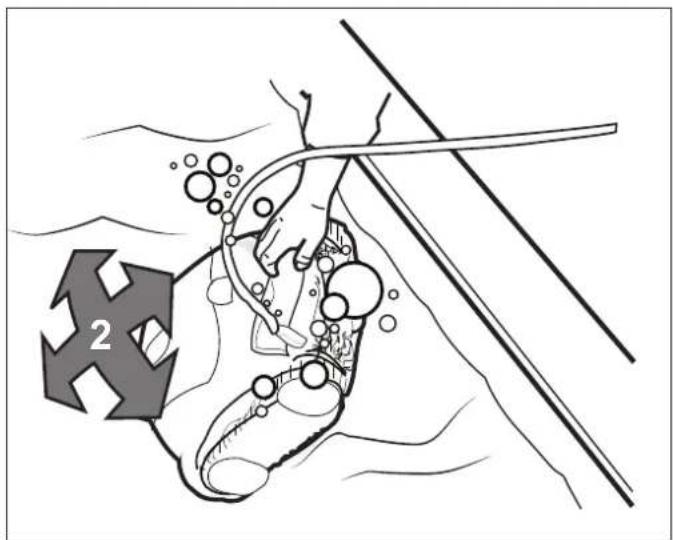

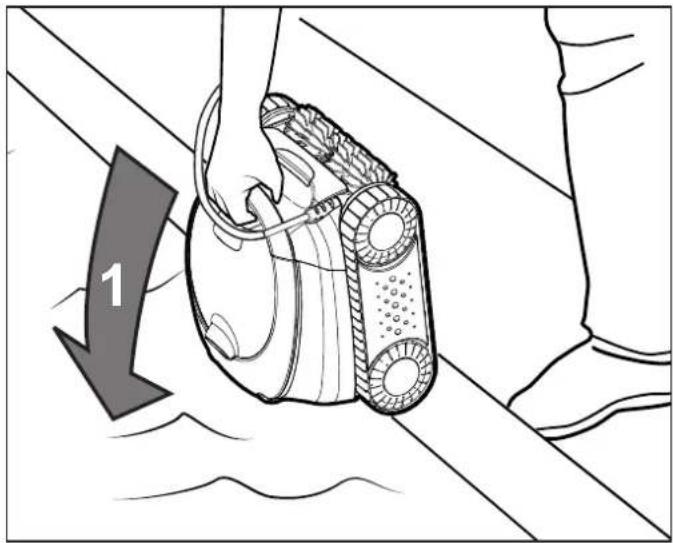

2. Au centre, immerger le nettoyeur dans la piscine et

le maintenir en position verticale pour libérer l’air emprisonné à l’intérieur.Page 27 Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire FRANÇAIS

Figure3. Immerger le nettoyeur verticalement

3. S’assurer que l’unité coule au fond de la piscine et ne

Figure4. Nettoyeur s’enfonçant au fond de la piscine

4. Placer tout le câble flottant dans l’eau pour permettre

un mouvement libre dans votre piscine depuis le point central. Étaler le câble flottant en veillant à ce qu’il ne soit ni plié ni bobiné. Chariot / unité de commandePoint d’entrée recommandéNon recommandéAspirateurAspirateur AVERTISSEMENTNe pas utiliser de rallonge.Figure5. Point d’entrée dans la piscine pour une configuration optimale

4.2 Boutons de commande

Le boîtier de commande peut être utilisé pour lancer les fonctions de nettoyage de base et pour connecter l’appareil au Wi-Fi domestique (modèles connectés seulement). Pour plus d’informations sur la connexion de votre nettoyeur au Wi-Fi (modèles connectés), reportez-vous à la section Installation de iAquaLink

Fonctions du boutonDémarrer/Arrêter le nettoyageSélectionner le mode de nettoyageRetirer le nettoyeur de la piscineÉtablir la connexion et configuration de la commande iAquaLink

*pas disponible sur tous les modèlesPage 28 FRANÇAIS Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire

4.3 Démarrer/Arrêter le nettoyage et

sélectionner mode de nettoyage Le mode de nettoyage par défaut est réglé à fond, parois, ligne de flottaison. Utiliser pour changer le réglage de la surface de nettoyage.* Basculer entre les modes: Fond seulement (1 heure 30 min) Fond, parois, ligne de flottaison (2h 30 min) Lorsque le nettoyeur est immergé dans l’eau, appuyer sur pour commencer l’opération. Appuyer sur le bouton de nouveau pour interrompre et annuler un cycle de nettoyage en cours. *pas disponible sur tous les modèles

4.4 Enlèvement de la piscine

Selon le modèle, le nettoyeur de la piscine peut s’enlever manuellement ou utiliser la fonction du système de levage. Pour un enlèvement manuel, tirer délicatement sur le câble de flottaison pour ramener la poignée du nettoyeur à portée de main. Utiliser la poignée pour soulever le nettoyeur de l’eau et tenir le nettoyeur à la verticale au-dessus de la surface de la piscine pour le vider (Figure 6). Ne jamais soulever le robot hors de la piscine par le câble flottant.

4.5 Utilisation du système de levage

Le système de levage est conçu pour aider à récupérer le robot de la piscine. Le système de levage peut être activé à tout moment pendant ou après un cycle de nettoyage.

1. Appuyer sur le bouton pour activer les commandes

sur le boîtier de commande pour commencer la procédure automatisée afin d’amener le nettoyeur à la paroi. REMARQUE: Pour arrêter la procédure à tout moment, appuyer à nouveau sur le bouton et le relâcher.

3. Ensuite, MAINTENIR ENFONCÉ et appuyer sur

pour faire pivoter le nettoyeur.

4. Lorsque le nettoyeur fait face à la paroi de votre

choix pour le récupérer, relâcher le bouton.

5. Le nettoyeur avancera et remontera la paroi auquel

il fait face. Il va attendre à la ligne d’eau pour être récupéré.

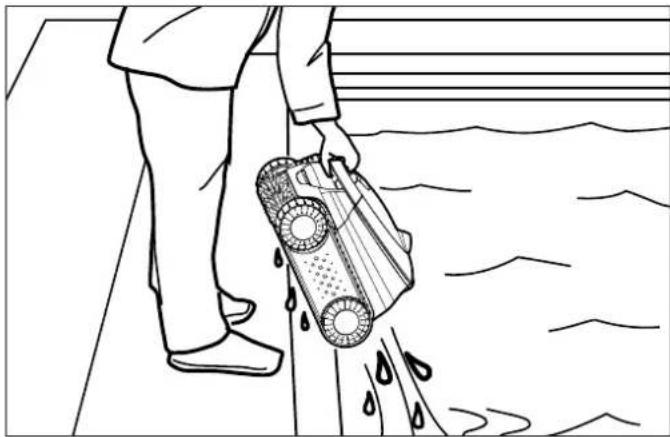

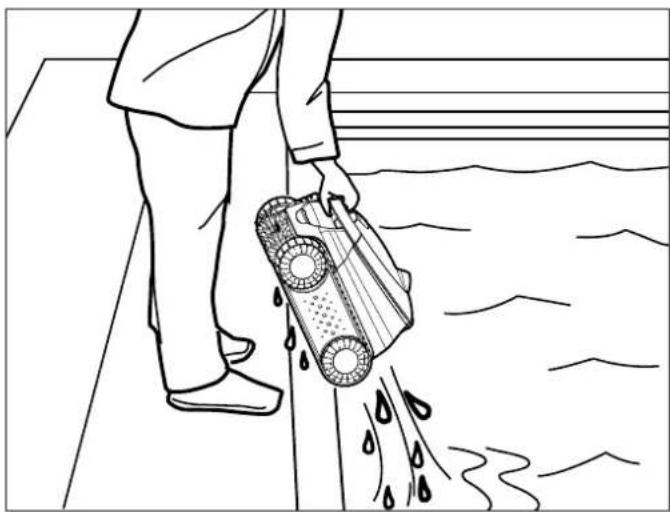

6. Lorsqu’il est à portée de main, retirer le nettoyeur

de la piscine en utilisant la poignée. Le nettoyeur expulsera rapidement l’eau, rendant celui-ci plus léger pour faciliter son retrait de la piscine. REMARQUE: Ne jamais soulever le robot hors de la piscine par le câble flottant. Figure6. Toujours retirer le nettoyeur en utilisant la poignéePage 29 Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire FRANÇAIS Section5. Entretien AVERTISSEMENT Pour éviter les décharges électriques et autres dangers pouvant entraîner des blessures permanentes ou la mort, déconnecter (débrancher) le nettoyeur de la source d’alimentation avant de procéder au nettoyage et à l’entretien.

5.1 Enchevêtrement du câble

Les enchevêtrements peuvent se produire plus fréquemment lorsque le nettoyeur n’est pas vérifié après chaque cycle de nettoyage. L’installation correcte, l’entretien général et les étapes de dépannage suivantes peuvent aider à éviter les problèmes de câbles. IMPORTANT Le câble d’alimentation du nettoyeur peut s’emmêler si la bonne procédure n’est pas suivie après chaque cycle de nettoyage.REMARQUE: Placer tout le câble flottant dans l’eau pour permettre un mouvement libre dans votre piscine depuis le point central. Étaler le câble flottant en veillant à ce qu’il ne soit ni plié ni bobiné.Chariot / unité de commandePoint d’entrée recommandéNon recommandéAspirateurAspirateur AVERTISSEMENTNe pas utiliser de rallonge.Figure7. Point d’entrée optimal dans la piscine Si un enchevêtrement se produit, suivre les étapes suivantes:

1. Retirer le nettoyeur de la piscine. Lorsque le robot est

à portée de main, utiliser la poignée pour le sortir de l’eau. Ne jamais soulever le robot hors de la piscine par le câble flottant.

2. Tenir le robot à la verticale pour l’égoutter.

Figure8. Garder le nettoyeur vertical pour drainer l’eau

3. Débrancher le cordon d’alimentation menant au

robot nettoyeur au niveau du boîtier de commande. Figure9. Débrancher

4. Retirer le robot de la piscine et démêler tous les plis

du câble d’alimentation. Commencer par la tête du nettoyeur. Poser le câble au soleil pour libérer toute mémoire enchevêtrée. Figure10. Démêler le câble d’alimentationPage 30 FRANÇAIS Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire

5.2 Nettoyer le panier filtrant

Le panier filtrant doit être nettoyé à la fin de chaque cycle.

1. Retirer le nettoyeur de l’eau et laisser l’eau restante

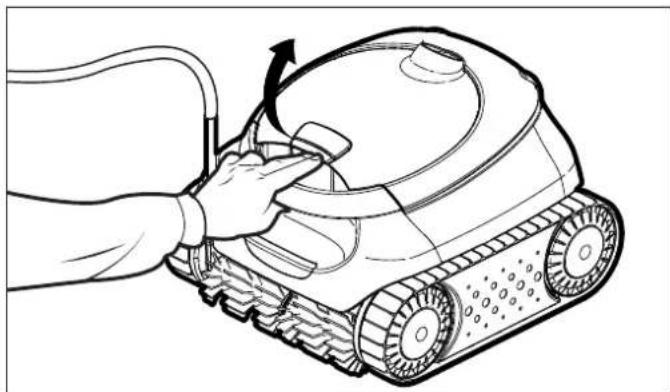

2. Déverrouiller le couvercle du nettoyeur pour accéder

au panier filtrant. Figure11. Soulever le couvercle du nettoyeur

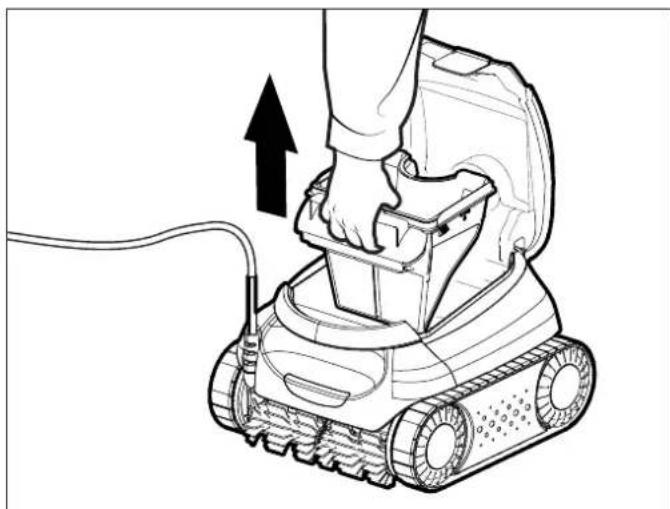

3. Séparer le panier filtrant du support.

Figure12. Retirer le panier filtrant

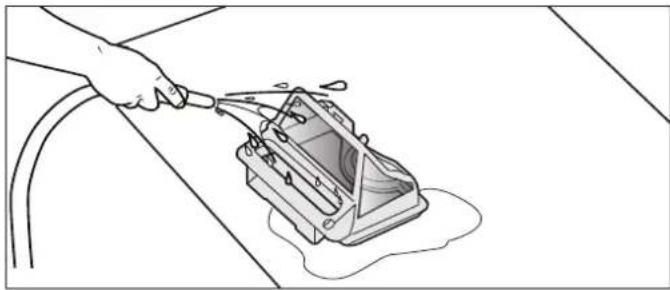

4. Vider tous les débris du panier filtrant, puis rincer le

panier, le support et le robot nettoyeur à l’aide d’un tuyau. Figure13. Laver le panier filtrant REMARQUE: Nettoyer le panier filtrant régulièrement et en profondeur avec de l’eau savonneuse et une brosse à soies souples pour éviter qu’il se bouche.

5.3 Ranger le robot nettoyeur lorsqu’il n’est

pas utilisé Le nettoyeur doit être nettoyé régulièrement avec de l’eau légèrement savonneuse. Ne pas utiliser de solvants tels que le trichloréthylène ou ses équivalents. Rincer abondamment le robot nettoyeur à l’eau claire. Ne pas laisser le nettoyeur sécher à la lumière directe du soleil.

1. Débrancher le nettoyeur de la source d’alimentation.

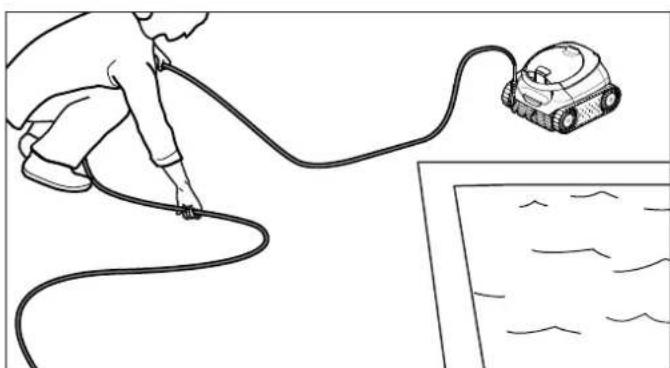

2. En commençant par la tête du nettoyeur, démêler

tous les enchevêtrements du câble. Poser le câble au soleil pour libérer toute mémoire enchevêtrée.

3. Enrouler lâchement le câble pour le rangement

près du nettoyeur ou sur le crochet du chariot (non disponible sur tous les modèles).

4. Débrancher le câble du boîtier de commande.

Figure14. Démêler le câble d’alimentation

5.4 Remplacement des pièces d’usure

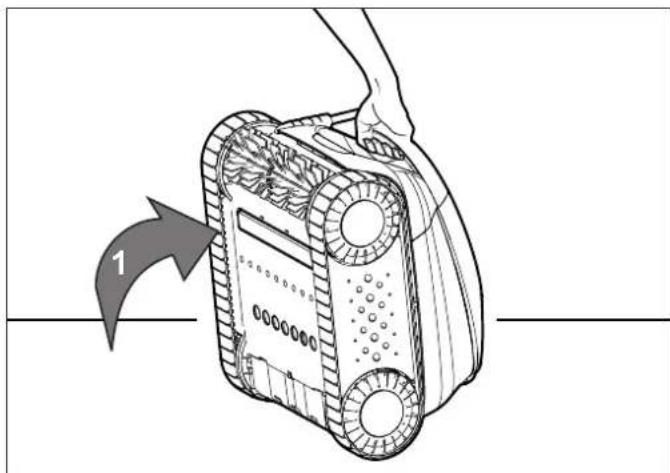

Remplacement des brosses Le robot est équipé de brosses avec indicateur «d’usure».Page 31 Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire FRANÇAIS Les rainures surélevées s’aplatissent indiquant une usure excessive. Figure15. Indicateur de brosse usée Pour que les performances de nettoyage soient optimales, remplacer les brosses dès que l’un des indicateurs d’usure est atteint (même si l’usure de la lame n’est pas uniforme). Il est recommandé de remplacer les brosses lorsque le caoutchouc est usé jusqu’au sommet de l’indicateur d’usure (ou tous les deux ans, selon la première échéance). Pour remplacer une brosse usée:

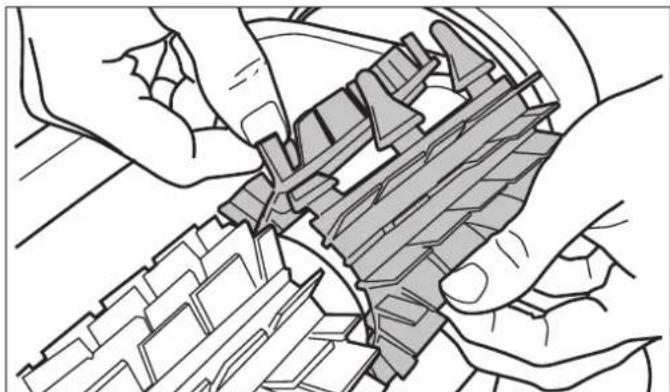

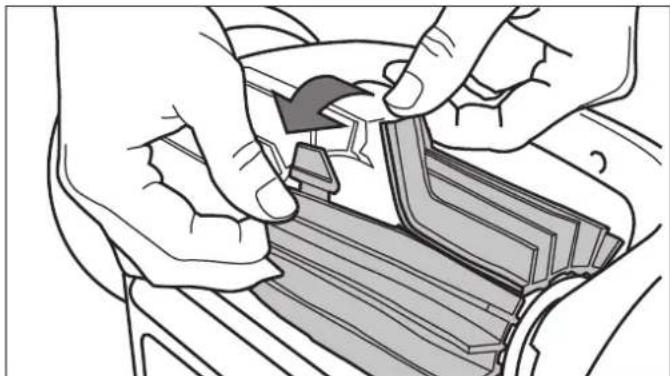

2. Séparer les bords de la brosse et défaire les

languettes. Enlever la brosse usée. Figure17. Enlever les onglets de la brosse

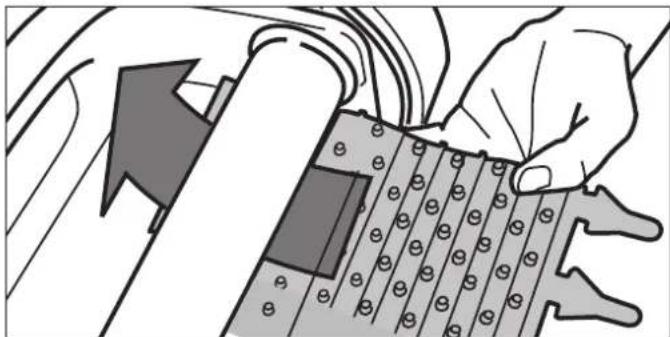

3. Placer la brosse neuve sous le rouleau avec les soies

vers le bas. Figure18. Positionner une brosse neuve sur le rouleau

4. Enfiler chaque languette dans la fente fournie et

l’introduire délicatement jusqu’à ce que le talon sorte de l’autre côté de la fente.

Figure19. Tirer les onglets à travers chaque fente

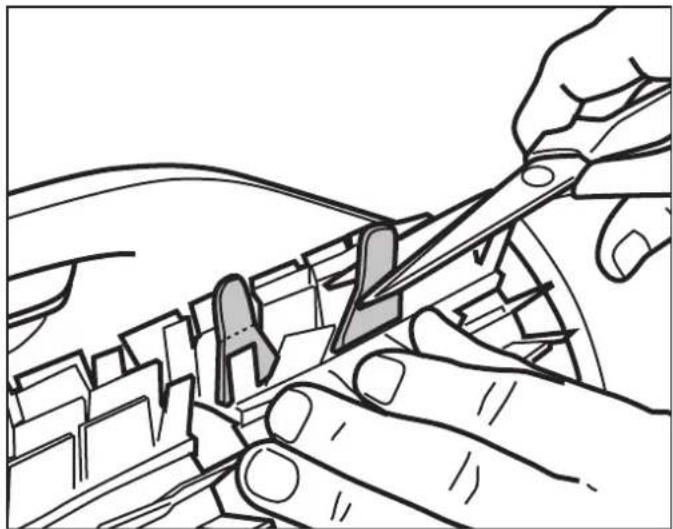

5. Utiliser une paire de ciseaux pour couper les

languettes à 3/4 pouce du talon, de sorte qu’elles ne soient pas plus hautes que la lame de nettoyage.Page 32 FRANÇAIS Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire Figure20. Couper les onglets Section6. Installation de iAquaLink

(modèles connectés seulement) L’application iAquaLink est disponible pour le téléchargement sur l’App Store ou sur Google Play. Avec iAquaLink Control, vous pouvez vous connecter à votre robot nettoyeur de n’importe où et à tout moment pour accéder aux fonctions et conseils de dépannage. Les fonctionnalités de l’application dépendent du modèle. Avant de commencer l’installation, assurez-vous d’avoir ce qui suit:

• IMPORTANT : Avoir le mot de passe réseau Wi-Fi disponible

• Le robot nettoyeur est immergé dans la piscine

• Le boîtier de commande est connecté et branché sur une prise DDFT

• Un appareil intelligent (téléphone ou tablette) avec Wi-Fi et Bluetooth

• Un routeur Wi-Fi avec une force de signal suffisante au niveau du boîtier de commande

6.1 Télécharger l’application

Installer ou mettre à jour l’application iAquaLink à partir de l’App Store ou de Google Play.

6.2 Inscription et connexion

Ouvrir l’appli iAquaLink, puis Sign Up (Adhésion) ou Log In (Connexion). Remplir tous les champs obligatoires de la page Configuration du compte et accepter les conditions générales.Page 33 Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire FRANÇAIS

6.3 Ajouter au système d’appli mobile

1. Sur la page Mes systèmes, cliquer sur + dans le coin

supérieur droit pour ajouter un système.

2. Choisir «Nettoyeur robotique». Suivre les

instructions de l’appli pour ajouter votre nettoyeur et vous connecter au routeur domestique.

3. Sur le boîtier de commande, appuyer sur

indique l’état: CLIGNOTANT - recherche de signalSOLIDE - apparié au téléphone Le voyant du Wi-Fi indique l’état: CLIGNOTANT - connecté au routeurSOLIDE - connecté à InternetREMARQUE: Les erreurs lors de la connexion peuvent être le résultat d’une puissance de signal Wi-Fi insuffisante à l’emplacement du boîtier de commande. Si vous ne parvenez pas à déplacer la commande ou le routeur pour améliorer la force du signal, vous aurez peut-être besoin d’un répéteur Wi-Fi pour augmenter la force de votre signal. (Voir la section Dépannage de iAquaLink.)REMARQUE: Un mot de passe incorrect peut également être à l’origine d’une erreur de connexion. Si la puissance du signal au niveau du boîtier de commande est bonne, vérifier le nom du réseau et les informations d’identification du routeur auquel vous essayez d’accéder. Section7. Commande iAquaLink

(modèles connectés seulement) Une fois que vous avez téléchargé l’application iAquaLink et connecté le périphérique au réseau Wi-Fi, l’application iAquaLink vous permet de contrôler le robot nettoyeur de n’importe où, à tout moment. Les fonctions varient dans l’application iAqualink en fonction du modèle de nettoyeur que vous avez. AVERTISSEMENT Ne pas entrer dans la piscine lorsque le nettoyeur robotique est dans l’eau.

7.1 Écran d’accueil de la commande

iAquaLink La fonction et la conception de l’application sont sujettes à des modifications. Démarrer/Arrêter le nettoyageTélécommande*Mode de nettoyageSystème de levage**pas disponible sur tous les modèles

7.2 Démarrer/Arrêter le nettoyage

La surface de nettoyage par défaut est fond, parois, ligne de flottaison.

1. À partir de l’écran d’accueil ou du boîtier de

commande, appuyer sur le bouton Démarrer/Arrêter pour commencer le nettoyage.

2. L’application affiche la durée du cycle en heures et

pour interrompre et annuler un cycle de nettoyage en cours.Page 34 FRANÇAIS Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire

7.3 Définir le mode de nettoyage

1. Sur l’écran d’accueil, sélectionner le Mode

nettoyage pour afficher et sélectionner.

Utiliser un appareil mobile comme télécommande. IMPORTANT Ne pas utiliser la télécommande que lorsque le robot est visible.

1. Sur l’écran principal, sélectionner l’onglet

2. On peut diriger le nettoyeur à l’aide de la

télécommande pour assister lors de la cueillette des débris. REMARQUE: Si vous rencontrez des délais importants entre la commande de l’application et la réponse du nettoyeur, cela pourrait indiquer un signal Wi-Fi faible ou d’autres problèmes de connectivité qui interfèrent avec l’immédiateté des fonctions de télécommande. *pas disponible sur tous les modèles

7.5 Enlèvement de la piscine

Selon le modèle, vous pouvez enlever manuellement le nettoyeur de la piscine ou utiliser la fonction du système de levage* dans l’application ou sur le boîtier de commande. Le système de levage est conçu pour aider à récupérer le robot de la piscine. Le système de levage peut être activé à tout moment pendant ou après un cycle de nettoyage. IMPORTANT Ne pas utiliser le système de levage que lorsque le nettoyeur est en vue.

1. À partir de l’écran d’accueil, sélectionner Système

de levage pour entrer la procédure automatisée.

2. Utiliser les commandes gauche et droite pour faire

pivoter le nettoyeur en face de la paroi de votre choix.

3. Appuyer sur l’icône Système de levage pour faire

monter le nettoyeur sur la paroi auquel il fait face. Le nettoyeur va attendre à la ligne d’eau pour être récupéré. REMARQUE: Pour arrêter la procédure à tout moment, appuyer à nouveau sur le bouton et le relâcher.

4. Lorsqu’il est à portée de main, saisir la poignée

de l’appareil et commencer à le sortir de l’eau. Le nettoyeur expulsera rapidement l’eau, rendant celui- ci plus léger pour faciliter son retrait de la piscine. REMARQUE: Ne jamais soulever le robot hors de la piscine par le câble flottant. *pas disponible sur tous les modèles

7.6 Messages d’erreur intégrés dans

l’application et dépannage Si une erreur survient, le nettoyage sera interrompu et l’application affichera un message d’erreur. Le message affichera:

• Le code d’erreur et le nom

• Une courte description de l’erreur

• Un jeu d’étapes de dépannage pour résoudre l’erreur (si disponible pour ce type d’erreur) Taper sur «Effacer erreur» lorsque vous croyez avoir résolu le problème et souhaitez essayer de nouveau ou lorsque vous souhaitez revenir à l’écran d’accueil.

7.7 Paramètres du système

Accéder aux paramètres du système en appuyant sur l’icône représentant une roue dentée dans le coin supérieur droit de l’écran de l’application.Page 35 Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire FRANÇAIS Section8. Dépannage

• Si l’indicateur d’état sur le boîtier de commande clignote pour alerter l’utilisateur, suivre les conseils de dépannage recommandés ci-après.

• Les alertes à l’utilisateur sont aussi accessibles depuis l’appli iAquaLink

(ou sur les modèles connectés seulement).

DEL clignotanteIn-App Display (selon le modèle)Solutions Rapid flashing 1 clignotement / pause 1 secondeCommunication• Débrancher et rebrancher le nettoyeur.• Vérifier que le câble est bien connecté au boîtier de commande.• Vérifier que rien n’interfère avec la zone de connexion du câble.• Si cela ne résout pas le problème, contacter votre revendeur local pour une revue de diagnostic ou appeler le service clientèle. Rapid flashing 2 clignotements / pause 1 secondeMoteur de traction droiteMoteur de traction gaucheConsommation du moteur de traction droiteConsommation du moteur de traction gauche• Vérifier qu’il n’y a pas de débris ni de câble qui empêchent les brosses ou les chenilles de tourner librement.• Vérifier que rien n’interfère avec la zone de connexion du câble.• Tourner la chenille d’un quart de tour dans le même sens jusqu’à ce qu’elle tourne librement• Si cela ne résout pas le problème, contacter votre revendeur local pour une revue de diagnostic ou appeler le service clientèle. Rapid flashing 3 clignotements / pause 1 secondeNettoyeur hors de l’eau• Arrêter le nettoyeur.• Nettoyer soigneusement le filtre.• Remettre dans l’eau, en secouant pour libérer les bulles d’air.• Redémarrer le cycle. • Si cela ne résout pas le problème, contacter votre revendeur local pour une revue de diagnostic ou appeler le service clientèle.Moteur de pompeConsommation du moteur de la pompe• Vérifier qu’il n’y a pas de débris ou de cheveux dans l’hélice.• Nettoyer soigneusement le filtre.• Si cela ne résout pas le problème, contacter votre revendeur local pour une revue de diagnostic ou appeler le service clientèle.Modèles à contrôle iAquaLink seulement Rapid flashing 5 clignotements / pause 1 secondeLa mise à jour du logiciel a échoué ou est incomplète.• Débrancher et reconnecter le boîtier de commande pour redémarrer la mise à jour.• Si cela ne résout pas le problème, contacter votre revendeur local pour une revue de diagnostic ou appeler le service clientèle. Rapid flashing Clignotement rapideMise à jour en cours• Attendre que la mise à jour soit terminée.• Ne pas débrancher le câble d’alimentation du nettoyeur pendant la mise à jour.S.O. Erreur de connexion• Vérifier l’état des DEL Bluetooth /Wi-Fi sur le boîtier de commande. S.O. Un point rouge apparaît dans la liste de «Mes systèmes»• Le robot n’est pas branché ou est déconnecté du réseau Wi-Fi domestique. Si le point est rouge lorsque le boîtier de commande est branché et si les icônes Bluetooth/Wi-Fi sont allumées, actualiser l’écran (en glissant vers le bas).• Si le point est vert: le robot est prêt à être utilisé. Suppression d’un code d’erreur: Utilisation du boîtier de commande: Après avoir suivi les solutions de dépannage, appuyer sur une touche pour supprimer le code d’erreur (sauf sur le bouton

Depuis l’application iAqualink (modèles connectés seulement)

Après avoir suivi les solutions de dépannage, appuyer sur Effacer l’erreur.Page 36 FRANÇAIS Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire

8.2 Guide de dépannage général

La liste suivante fournit des astuces utiles pour résoudre les problèmes courants liés à l’utilisation du nettoyeur. Problème d’utilisateur Cause possible Solution suggérée Le nettoyeur ne reste pas sur la surface de la piscine ou flotte trop Il y a de l’air emprisonné à l’intérieur du boîtier du nettoyeur Retirer le nettoyeur de la piscine et immerger de nouveau (voir Installation et immersion du nettoyeur). Le panier filtrant est plein ou sale Jeter les débris et nettoyer soigneusement le panier filtrant avec un savon doux et une brosse douce. Puis immerger de nouveau le nettoyeur (voir Nettoyer le panier filtrant). Le nettoyeur n’escalade pas les parois Le panier filtrant est plein ou sale Jeter les débris et nettoyer soigneusement le panier filtrant avec un savon doux et une brosse douce. Puis immerger de nouveau le nettoyeur (voir Nettoyer le panier filtrant). Confirmer la composition chimique appropriée de l’eau de la piscine Parlez à votre professionnel du service piscine. Ne pas laisser le nettoyeur dans la piscine pendant les traitements chimiques. Le nettoyeur ne bouge pas Pas connecté à l’électricité La prise à laquelle le boîtier de commande est connecté ne fournit pas d’énergie électrique. Vérifier que la prise à laquelle le boîtier de commande est connecté reçoit de l’électricité. Le cycle n’a pas commencé Appuyer sur le bouton Démarrer pour lancer un cycle de nettoyage. Réinitialisation nécessaire Débrancher l’appareil et le reconnecter après 20secondes. Si le problème n’est pas résolu, contacter votre revendeur local pour demander une révision du diagnostic ou contacter le support technique au 1800822-7933. Le câble est enchevêtré dans la piscine Le câble ne se déroule pas uniformément dans l’eau Vérifier que le câble flottant pénètre dans l’eau près du milieu de la longueur de la piscine. Dérouler soigneusement tout le câble flottant, en veillant à ce qu’il ne plie pas ni ne s’emmêle. Veiller à ce que le câble ne soit pas enroulé ou embobiné trop serré pour le rangement. Si le problème persiste, étendre le câble tout droit au soleil pour le détendre et éliminer les entortillements. Suivre la procédure sous Enchevêtrement du câble pour éviter et corriger l’enchevêtrement du câble. Le nettoyeur ne nettoie pas efficacement la piscine Le panier filtrant est plein ou sale Jeter les débris et nettoyer soigneusement le panier filtrant avec un savon doux et une brosse douce. Puis immerger de nouveau le nettoyeur (voir Nettoyer le panier filtrant). Les brosses sont usées Vérifier le ou les indicateur(s) d’usure. Contacter le concessionnaire de votre région pour des pièces de rechange. Le câble est trop emmêlé Démêler le cordon torsadé et le placer au soleil pour réduire la mémoire (voir Enchevêtrement du câble.)Page 37 Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire FRANÇAIS

Dépannage (non disponible sur tous les modèles) Ces informations peuvent aider à résoudre les problèmes de connexion et de configuration entre l’application iAquaLink et le nettoyeur. Fonctionnement Votre appareil intelligent Internet Votre routeur Internet Unité de contrôle du nettoyeur Nettoyeur de piscine robotique Comment se connecter: Il faut connecter au routeur domestique (réseau) en établissant d’abord une connexion directe entre le boîtier de commande et votre appareil intelligent (voir Configuration du système). IMPORTANT Il est recommandé de placer le boîtier de commande aussi près que possible du routeur domestique. Ne pas utiliser de rallonge.Page 38 FRANÇAIS Nettoyeur de piscine robotique Polaris

|Manuel du propriétaire Dépannage commun d’iAquaLink

Ne pas oublier pas qu’il faut réinitialiser les paramètres par défaut de tout nouveau routeur Wi-Fi, ou si le mot de passe au réseau Wi-Fi est modifié, il faut rétablir la connexion entre le nettoyeur et le routeur (voir Configuration du système). Problème d’utilisateur Cause possible Solution suggérée Toutes les lumières sont éteintes Lumière du soleil éblouissante Protéger les lumières pour bloquer la lumière du soleil et vérifier à nouveau si les lumières sont allumées. Le boîtier de commande est débranché Brancher le boîtier de commande (voir Connexion à une source d’alimentation). Panne de courant Vérifier que le disjoncteur est allumé et que l’électricité est fournie à la prise. Connexion Internet perdue Vérifier la connexion Internet – Le réseau est peut-être en panne. Le Wi-Fi est désactivé Le routeur est éteint Allumer le routeur. Le mot de passe du routeur a été modifié Réinitialiser le routeur avec un nouveau mot de passe. Le voyant Wi-Fi clignote Connexion Internet perdue Vérifier la connexion Internet – Le réseau est peut-être en panne. Le boîtier de commande est trop loin du routeur domestique Replacer le boîtier de commande aussi près que possible du routeur domestique (voir Installation et immersion du nettoyeur). Ne pas utiliser de rallonge. Signal Wi-Fi faible

• Vérifier que le signal Wi-Fi est suffisamment puissant.

• Avec un ordinateur portable Windows, accéder à Connexions réseau dans le Panneau de configuration. Vérifier l’indicateur d’intensité du signal sous l’icône de connexion réseau sans fil en se tenant debout près du boîtier de commande.

• Avec un appareil intelligent, rechercher, télécharger et utiliser une application permettant de vérifier la force du signal tout en se tenant debout près du boîtier de commande. Si le signal Wi-Fi est faible, envisager d’installer un répéteur Wi-Fi. Problème de connectivité avec le Wi-Fi local ou la connexion au serveur Contacter le fournisseur local de service Internet.

• Débrancher le boîtier de commande et attendre 10secondes. Rebrancher le boîtier et voir si les lumières s’allument.

• Vérifier la connexion Internet – Le réseau est peut-être en panne. L’indicateur d’état clignote continuellement Mise à jour de l’antenne du micrologiciel en cours Attendre que la mise à jour soit terminée et que le clignotement arrête. Ne pas débrancher le câble d’alimentation du nettoyeur pendant la mise à jour. La DEL d’alimentation clignote rapidement Mise à jour du micrologiciel en cours Attendre que le clignotement s’arrête, indiquant la disponibilité d’une mise à jour. Ne pas débrancher le courant pendant une mise à jour.Page 39 Nettoyeur de piscine robotique Polaris

et la conception du nettoyeur à Polaris 3roues sont des marques déposées de Zodiac Pool Systems LLC. Toutes les autres marques mentionnées dans ce document sont la propriété de leurs propriétaires respectifs. Apple et le logo Apple sont des marques de commerce de Apple, Inc., enregistrés aux É.-U. et dans d’autres pays. Apple Store est la marque de service de Apple, Inc., enregistrée aux É.-U. et dans d’autres pays. Google Play et le logo Google Play sont des marques de commerce de Google LLC. H0790300_REVAOwner’s Manual Manuel du propriétaire El manual del propietario Robot limpiador de piscina Modelos: Scout 42 iQ, Scout 40, Scout 20
