Type de produit	Pompe submersible pour eau claire et légèrement chargée
Marque	Fuxtec
Modèle	FXRTP350
Puissance	350 W
Tension d'alimentation	230 V / 50 Hz
Débit maximal	5200 l/h
Hauteur de refoulement maximale	11 m
Profondeur d'immersion maximale	7 m
Température maximale du liquide	35 °C
Taille maximale des particules	5 mm
Indice de protection	IPX8
Longueur du câble d'alimentation	10 m
Dimensions (L × l × h)	400 × 200 × 130 mm
Poids	4,3 kg
Interrupteur à flotteur	Oui, pour démarrage/arrêt automatique
Raccord de tuyau multifonction	Inclus
Accessoires fournis	Pièce de liaison, adaptation universelle, 2 joints toriques, mode d'emploi
Matériau du corps	Plastique renforcé (modèle standard)
Utilisation	Drainage, vidange de réservoirs, pompage d'eau de pluie, eau chlorée
Dispositif de sécurité requis	Disjoncteur différentiel 30 mA
Entretien	Rincer à l'eau claire après usage, vérifier le flotteur tous les 3 mois
Garantie	Conformité aux normes CE, sous réserve des conditions du fabricant
Recyclage	Ne pas jeter aux ordures ménagères, déposer en déchèterie

FOIRE AUX QUESTIONS - FXRTP350 Fuxtec

Quelle est la profondeur d'immersion maximale de la pompe FXRTP350 ?

La profondeur d'immersion maximale est de 7 mètres. Ne jamais immerger la pompe au-delà de cette profondeur.

Quels liquides la pompe peut-elle refouler ?

La pompe convient pour l'eau potable, l'eau de pluie, l'eau chlorée et l'eau faiblement chargée (particules jusqu'à 5 mm). Ne pas pomper de liquides inflammables, corrosifs ou abrasifs.

Comment installer correctement la pompe dans un bassin ?

Placez la pompe sur une surface plane et stable. Inclinez-la à 45 degrés lors de l'immersion pour réduire les poches d'air. Veillez à ce que l'interrupteur à flotteur puisse se déplacer librement.

Que faire si la pompe ne démarre pas ?

Vérifiez que la pompe est branchée et que le disjoncteur différentiel n'a pas sauté. Assurez-vous que l'interrupteur à flotteur n'est pas bloqué. Si le problème persiste, contactez un électricien.

Pourquoi le débit diminue-t-il ?

Nettoyez les fentes d'aspiration et la turbine. Vérifiez que le tuyau de sortie n'est pas obstrué et que son diamètre est suffisant. La hauteur de refoulement ne doit pas dépasser 11 m.

La pompe peut-elle fonctionner en continu ?

Non, la pompe n'est pas conçue pour un fonctionnement continu. Elle est destinée à un usage intermittent (vidange, drainage). Laissez-la refroidir après 20-30 minutes d'utilisation.

Comment entretenir la pompe après utilisation ?

Rincez-la à l'eau claire après chaque usage. En installation permanente, vérifiez le bon fonctionnement du flotteur tous les 3 mois. Protégez-la du gel.

Quels accessoires sont fournis avec la pompe ?

La livraison comprend : une pièce de liaison, une adaptation universelle, deux joints toriques et le mode d'emploi. Aucun tuyau n'est fourni.

Quelle protection électrique est obligatoire ?

La pompe doit être branchée sur un circuit protégé par un disjoncteur différentiel de 10/30 mA. Utilisez une rallonge extérieure de section minimale 1,5 mm² entièrement déroulée.

Que faire si la pompe s'arrête soudainement ?

Débranchez la pompe et laissez-la refroidir 20-30 minutes. Vérifiez que l'entrée n'est pas bouchée, que la température du liquide est inférieure à 35°C et que la tension d'alimentation correspond à 230 V.

MODE D'EMPLOI FXRTP350 Fuxtec

1. Données techniques......23
2. Description de produit....24
3. Utilisation conforme et instructions générales de sécurité....25
4. Conseil de recyclage....27
5. Entretien et maintenance de l'appareil....28
6. Montage et démarrage de l'appareil 28
7. Accessoires compris dans la livraison....28
8. Aide en cas de panne....29
9. Déclaration de conformité UE....31

Pompe électrique submersible / étang

FX-TP1250 / FX-TP1350

FX-RTP350 / FX-TP1750

FX-TP11100 (INOX)

Votre nouvel appareil a été développé et conçu de manière à répondre au cahier des charges strict de FUXTEC, afin de garantir la facilité d'utilisation et la sécurité de l'utilisateur. S'il est correctement entretenu, cet appareil vous sera utile pendant de nombreuses années.

AVERTISSEMENT : Pour réduire le risque de blessure, il est important que l'utilisateur lise et comprenne ce manuel avant d'utiliser l'équipement.

FUXTEC GMBH KAPPSTRASSE 69, 71083 HERRENBERG-GÜLTSTEIN, ALLEMAGNE

Nous nous efforçons constamment d'améliorer nos produits. Par conséquent, les données techniques et les illustrations peuvent évoluer au cours du temps ! Cependant, nous actualisons régulièrement le contenu de nos manuels d'utilisation.

1. Données techniques

	FX-RTP350	FX-TP1250	FX-TP1350	FX-TP1750	FX-TP11100	INOX
	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ
	350 Watt	250 Watt	350 Watt	750 Watt	1100 Watt	1100 Watt
	IPX8	IPX8	IPX8	IPX8	IPX8	IPX8
	5200l/h	6000l/h	7500l/h	12000l/h	15000l/h	15000l/h
	11m	6m	6m	9,5m	11m	11m
	7m	7m	7m	7m	7m	7m
	<35°C	<35°C	<35°C	<35°C	<35°C	<35°C
	5mm	5mm	20mm	30mm	35mm	35mm
	400mm200mm	400mm200mm	400mm200mm	400mm200mm	470mm40mm	470mm40mm
	130mm	130mm	130mm	130mm	130mm	130mm
	10m	10m	10m	10m	10m	10m
	4,3kg	4,9kg	4,9kg	5,6kg	7,3kg	7,8kg

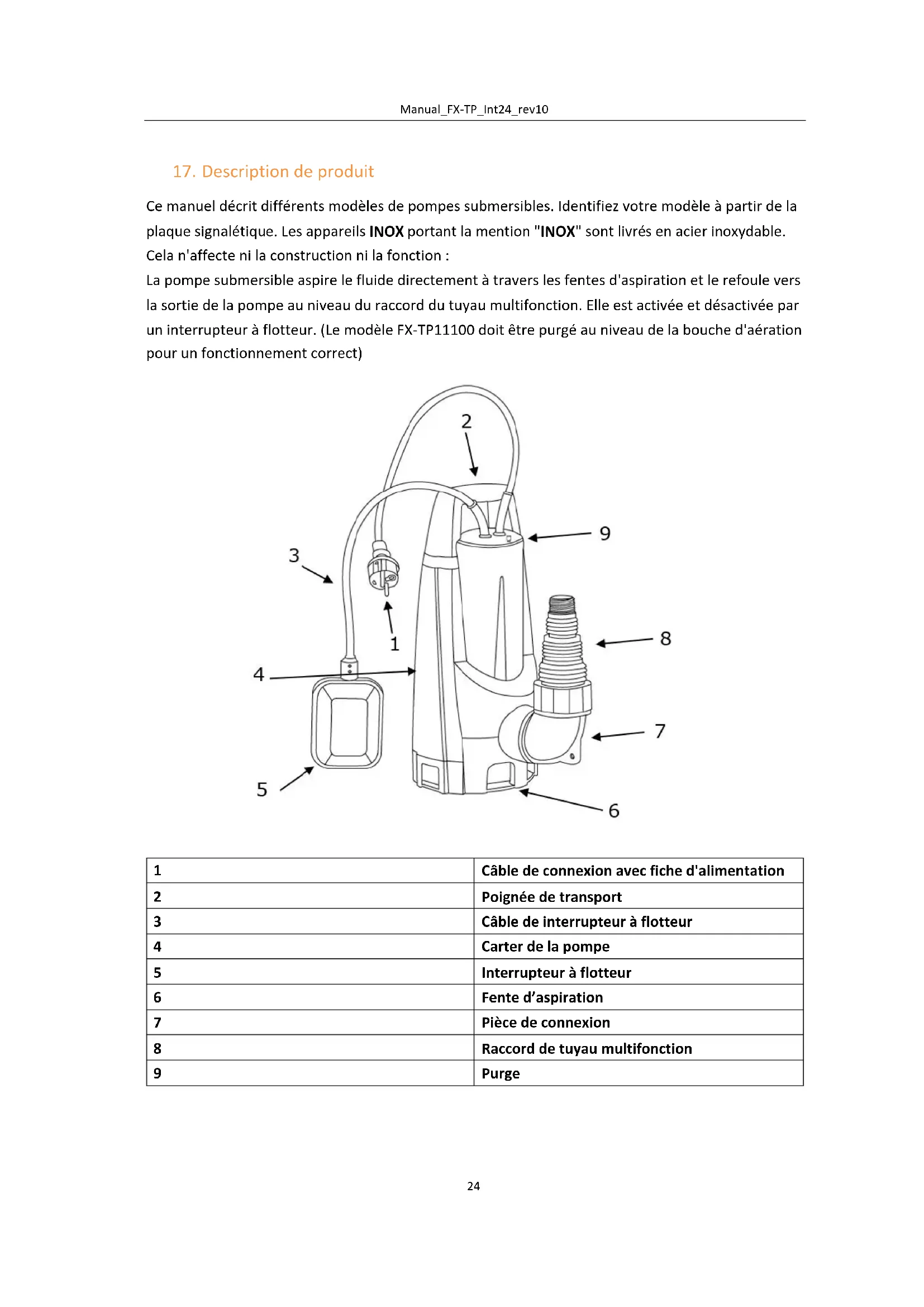

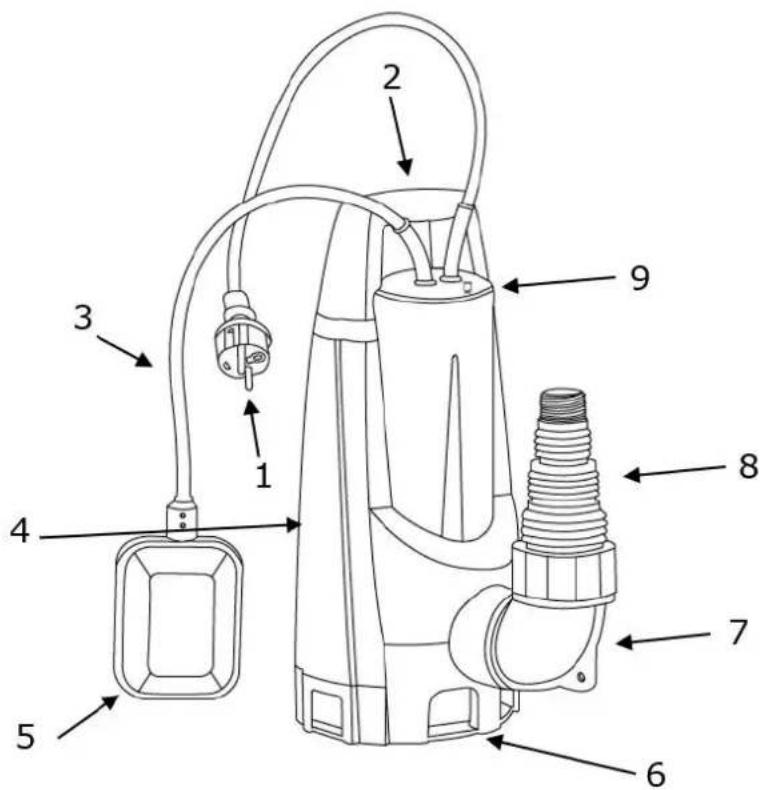

17. Description de produit

Ce manuel décrit différents modèles de pompes submersibles. Identifiez votre modèle à partir de la plaque signalétique. Les appareils INOX portant la mention "INOX" sont livrés en acier inoxydable.

Cela n'affecte ni la construction ni la fonction :

La pompe submersible aspire le fluide directement à travers les fentes d'aspiration et le refoule vers la sortie de la pompe au niveau du raccord du tuyau multifonction. Elle est activée et désactivée par un interrupteur à flotteur. (Le modèle FX-TP11100 doit être purgé au niveau de la bouche d'aération pour un fonctionnement correct)

1	Câble de connexion avec fiche d'alimentation
2	Poignée de transport
3	Câble de interrupteur à flotteur
4	Carter de la pompe
5	Interrupteur à flotteur
6	Fente d'aspiration
7	Pièce de connexion
8	Raccord de tuyau multifonction
9	Purge

18. Utilisation conforme et instructions générales de sécurité

La pompe submersible est destinée à un usage privé dans la maison et le jardin. Elle ne peut être exploitée que dans les limites de cette application, conformément aux données techniques.

La pompe submersible convient pour :

• Drainage en cas d'inondation • Transférer et pomper des réservoirs
• Prélèvement d'eau dans les forages et les puits
• Drainage des égouts et des puits d'infiltration.

La pompe submersible ne convient que pour le pompage des liquides suivants :

• Eau potable, eau de pluie • Eau contenant du chlore - Eau de traitement - Eau sale avec un maximum de 5% de particules solides en suspension et une taille de particules de 30 mm de diamètre maximum (pour le FX-TP11100 jusqu'à 35 mm).

Utilisation abusive possible :

La pompe submersible ne doit pas être utilisée en fonctionnement continu. Elle ne doit pas être submergée en permanence sous une profondeur d'eau de 3 m. Elle ne convient pas au pompage des fluides suivants :

• Eau potable
• Eau salée
• Alimentation
• Fluides agressifs comme les produits chimiques
• Liquides corrosifs, inflammables, explosifs ou gazeux
• Liquides dont la température est supérieure à 35 degrés Celsius • Liquides sableux ou abrasifs.

Conseils de sécurité :

- Les enfants et les personnes ne connaissant pas le mode d'emploi ne doivent pas utiliser l'appareil.

- Ne prenez, ne transportez ou n'attachez jamais l'appareil par le câble de raccordement.

- Les conversions ou modifications non autorisées de l'appareil sont interdites.

- Débranchez toujours l'appareil avant de travailler dessus.

- N'utilisez pas la pompe sans disjoncteur différentiel.

- La pompe doit être alimentée en courant alternatif de 230V, comme indiqué sur la plaque signalétique.

- N'utilisez pas le cordon d'alimentation pour transporter la pompe ou pour la débrancher.

• Assurez-vous que les connexions électriques soient protégées contre l'humidité.

- Évitez de faire fonctionner la pompe à sec. N'utilisez jamais la pompe si le tuyau d'aspiration est bouché.

• Il est strictement interdit de pomper des liquides corrosifs, hautement inflammables, agressifs ou explosifs (tels que l'essence, le kérosène ou le diluant nitro), de l'eau salée et des aliments.
• N'utilisez pas la pompe si les dispositifs de sécurité sont endommagés. Ne désactivez jamais les dispositifs de sécurité.
• Ne faites jamais fonctionner les pompes dans des atmosphères potentiellement explosives, telles que des liquides, des gaz ou des poussières inflammables.
• Tenez les enfants et les personnes non qualifiées éloignés de la pompe lorsqu'elle est utilisée.
• Risque de blessure par l'eau chaude. Si la pompe fonctionne pendant une longue période lorsque la sortie est fermée, l'eau de la pompe peut être chauffée, de sorte que de l'eau chaude puisse s'échapper de la sortie et causer des blessures.
• Restez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez une pompe.
• Prenez soin de la pompe. Si la pompe est endommagée, faites-la réparer par un professionnel avant de l'utiliser.
• Cette pompe n'est pas destinée à être utilisée par des personnes (y compris des enfants) dont les capacités physiques, sensitives ou mentales sont réduites ou qui manquent d'expérience et de connaissances, sauf si elles sont supervisées ou instruites par une personne responsable de leur sécurité.
• Il est nécessaire de garder les enfants sous surveillance et de s'assurer qu'ils ne jouent pas avec la pompe ou son cordon d'alimentation. Tenez les enfants éloignés de la pompe quand vous l'utilisez.

Sécurité électrique :

• S'il y a des personnes dans la piscine ou le bassin de jardin, la pompe ne doit pas être actionnée.
• La tension du réseau domestique doit correspondre aux spécifications de la tension du réseau dans les données techniques, n'utilisez pas d'autre tension d'alimentation.
• L'appareil ne peut être utilisé que sur des équipements électriques conformes aux normes DIN/VDE0100, parties 737, 738 et 702. Un disjoncteur de 10 A et un disjoncteur différentiel avec un courant résiduel nominal de 10/30 mA doivent être installés pour la protection.
• N'utilisez que des câbles de rallonge destinés à être utilisés à l'extérieur - section minimale de 1,5 mm². Déroulez toujours complètement les enrouleurs de câbles.
• Les rallonges endommagées ou fragiles ne doivent pas être utilisées.
• Vérifiez l'état de votre rallonge avant chaque utilisation.
• La prise du câble de la pompe doit correspondre à la prise de courant. Ne changez jamais la prise d'une manière ou d'une autre. N'utilisez pas de prises adaptatrices. Les prises de courant non modifiées et les prises correspondantes réduisent le risque de décharge électrique.
• Évitez tout contact physique avec des surfaces mises à la terre.
• La pompe est équipée d'une prise de courant compatible. La source d'énergie dans votre pays doit être conforme aux réglementations internationales.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes ayant une qualification similaire pour éviter tout danger.

19. Conseil de recyclage

La pompe ne doit pas être jetée avec les déchets ménagers normaux, mais doit être éliminée conformément à la réglementation locale en matière d'environnement.

Conformité avec les règles de sécurité applicables sur le marché de l'UE

Lisez le mode d'emploi avant l'utilisation.

FR Cet appareil, ses accessoires et cordons se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DECHETERIE

Points de collecte sur www. quefairedemesdechets. fr Privilégiez la réparation ou le don de votre appareil !

ÉLÉMENTS D'EMBALLAGE À SÉPARER ET À DÉPOSER DANS LE BAC DE TRI

20. Entretien et maintenance de l'appareil

ATTENTION : Avant d'effectuer tout travail de maintenance ou d'entretien, débranchez la prise !

• En cas d'installation temporaire, l'appareil doit être rincé à l'eau propre après chaque utilisation.
• Dans le cas d'une installation permanente, le mécanisme de démarrage doit être vérifié tous les trois mois pour s'assurer de son bon fonctionnement.
• Enlevez régulièrement les impuretés qui peuvent s'accumuler dans l'étang.
• N'exposez pas les pompes au gel.
• Évitez de faire fonctionner la pompe à sec.
• N'endommagez pas le câble. N'utilisez jamais le câble pour transporter, tirer ou extraire la pompe.
• Nettoyez régulièrement la pompe si le liquide aspiré provoque une sédimentation.
• Évitez les chocs, ne laissez pas tomber la pompe.

21. Montage et démarrage de l'appareil

Vérifiez avant de démarrer l'appareil :

Les pompes sont conçues pour aspirer uniquement de l'eau pure ou de l'eau contenant de petites particules. La pompe doit être installée sur une surface plate et plane. La pompe n'est pas adaptée à un usage professionnel/commercial.

Montage et démarrage :

1. Raccordez un tuyau de vidange d'un diamètre au moins égal au diamètre de la sortie de la pompe
2. Immergez la pompe dans le liquide à aspirer, à un angle de 45 degrés (pour réduire la quantité d'air emprisonnée dans le corps de la pompe). Si la pompe repose sur le sol, assurez-vous qu'elle se trouve sur une surface plane et stable.
3. Assurez-vous qu'aucune personne ne se trouve dans les eaux à pomper.
4. Insérez la prise électrique de la pompe dans la prise.

22. Accessoires compris dans la livraison

Pièce de liaison	Quantité : 1
Adaptation universelle	Quantité : 1
Joint torique	Quantité : 2
Mode d'emploi	Quantité : 1

Attention!

Avant d'effectuer tout travail de dépannage, débranchez la prise de courant. Faites réparer les défauts du système électrique par un électricien qualifié.

Attention!!!

Evitez d'introduire les doigts ou d'autres objets dans l'ouverture lorsque le couvercle est retiré !

Panne	À contrôler	Solution
Le moteur ne démarre pas et ne fait pas de bruit	La pompe est-elle branchée ?	Vérifiez votre système électrique. Veillez à ce que le flotteur puisse se déplacer librement.
La pompe ne refoule pas	La turbine est-elle en mouvement ?Est-elle en bon état ? L'entrée de la pompe est-elle libre ? Le tuyau de sortie est-il trop étroit ?La tête est-elle montée trop haut?	Éliminez la cause du blocage, remplacez la turbine, nettoyez l'entrée de la pompe. Utiliser la pompe dans la mesure où cela est techniquement possible.
La pompe s'arrête soudainement	Y a-t-il assez d'eau à aspirer ? La pompe a-t-elle fonctionné longtemps sans s'arrêter ? Êtes-vous sûr que l'entrée de la pompe ne soit pas bouchée ? L'alimentation électrique du secteur correspond-elle à celle indiquée sur la plaque signalétique ?Le liquide est-il plus froid que 35 degrés Celsius ?	Débranchez la pompe du réseau et laissez-la refroidir pendant 20 à 30 minutes. Nettoyez l'entrée de la pompe. Notez la température du liquide. Utilisez une connexion électrique qui correspond aux caractéristiques techniques de l'appareil.

Manual_FX-TP_Int24_rev10

Baisse du débit	L'entrée de la pompe est-elle propre ? La turbine est-elle propre ? La conduite d'évacuation est-elle bouchée ?	Nettoyer les zones encrassées.
Faible débit ou fuite	L'entrée de la pompe est-elle propre ? La turbine est-elle propre ? La conduite d'évacuation est-elle bouchée ? Le diamètre de la conduite d'évacuation est-il suffisamment grand?	Nettoyez les zones touchées et vérifiez le clapet anti-retour si nécessaire.Raccordement d'un tuyau d'un diamètre approprié.

24. Déclaration de conformité UE

Nous déclarons par la présente, FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, ALLEMAGNE

que l'appareil décrit ci-dessous, de par sa conception et sa construction et dans la version mise sur le marché par nos soins, est conforme aux exigences de base en matière de santé et de sécurité des directives CE.

Dénomination de l'appareil : Pompe électrique submersible / étang

Type d'appareil : FX-TP1250 / FX-RTP350 /FX-TP1350

FX-TP1750/FX-TP11100 + INOX

Marque commerciale : FUXTEC

Puissance absorbée FX-TP1250: 250W

FX-RTP350: 350W

FX-TP1350: 350W

FX-TP1750: 750W

FX-TP11100: 1100W

Normes CE pertinentes : 2006/95/EC, 2004/108/EC, 2014/35/EU, 2002/95/EC

Normes appliquées : EN55014-1 : 2006+A1

EN55014-2 : 1997+A1+A2

EN60335-1:2002+A1+A11+A12+A2+A13+A14+A15

EN60335-2-41:2003+A1+A2

EN61000-3-2 : 2006+A1+A2

EN61000-3-3 : 2008

EN55014-1

EN55014-2

EN61000-3-2

EN61000-3-3

Signature fabricant / Date :

Nom et adresse de la personne autorisée Leonhard Zirkler

à établir la documentation technique FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, ALLEMAGNE

établie dans la Communauté
